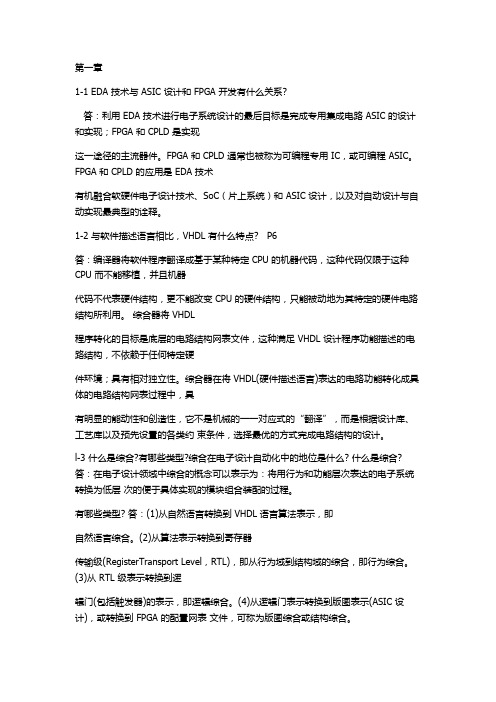

EDA技术实用教程课后答案潘松版(第三版)

EDA技术实用教程课后答案潘松版(第三版)

第一章1-1EDA技术与ASIC设计和FPGA开发有什么关系? P3~4 答：利用EDA技术进行电子系统设计的最后目标是完成专用集成电路ASIC的设计和实现；FPGA和CPLD是实现这一途径的主流器件。

FPGA和CPLD通常也被称为可编程专用IC，或可编程ASIC。

FPGA 和CPLD的应用是EDA技术有机融合软硬件电子设计技术、SoC（片上系统）和ASIC设计，以及对自动设计与自动实现最典型的诠释。

1-2与软件描述语言相比，VHDL有什么特点? P6答：编译器将软件程序翻译成基于某种特定CPU的机器代码，这种代码仅限于这种CPU 而不能移植，并且机器代码不代表硬件结构，更不能改变CPU的硬件结构，只能被动地为其特定的硬件电路结构所利用。

综合器将VHDL程序转化的目标是底层的电路结构网表文件，这种满足VHDL设计程序功能描述的电路结构，不依赖于任何特定硬件环境；具有相对独立性。

综合器在将VHDL(硬件描述语言)表达的电路功能转化成具体的电路结构网表过程中，具有明显的能动性和创造性，它不是机械的一一对应式的“翻译”，而是根据设计库、工艺库以及预先设置的各类约束条件，选择最优的方式完成电路结构的设计。

l-3什么是综合?有哪些类型?综合在电子设计自动化中的地位是什么? P5什么是综合? 答：在电子设计领域中综合的概念可以表示为：将用行为和功能层次表达的电子系统转换为低层次的便于具体实现的模块组合装配的过程。

有哪些类型? 答：(1)从自然语言转换到VHDL语言算法表示，即自然语言综合。

(2)从算法表示转换到寄存器传输级(RegisterTransport Level，RTL)，即从行为域到结构域的综合，即行为综合。

(3)从RTL 级表示转换到逻辑门(包括触发器)的表示，即逻辑综合。

(4)从逻辑门表示转换到版图表示(ASIC设计)，或转换到FPGA的配置网表文件，可称为版图综合或结构综合。

综合在电子设计自动化中的地位是什么? 答：是核心地位（见图1-3）。

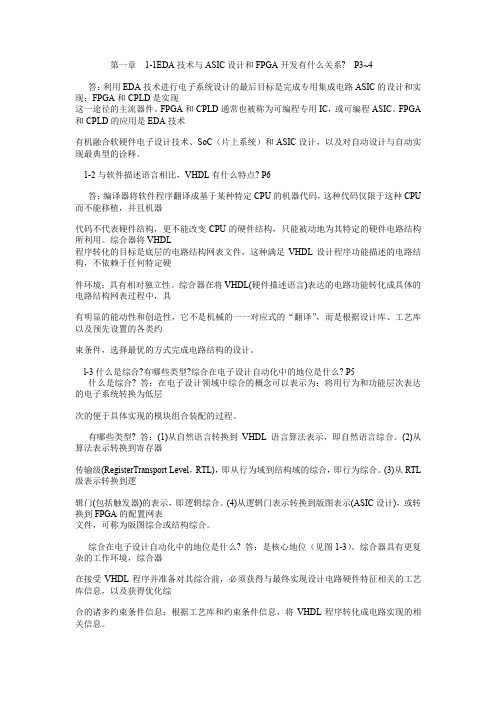

EDA潘松课后答案

EDA潘松课后答案

第一章1-1 EDA 技术与 ASIC 设计和 FPGA 开发有什么关系?答：利用 EDA 技术进行电子系统设计的最后目标是完成专用集成电路 ASIC 的设计和实现；FPGA 和 CPLD 是实现这一途径的主流器件。

FPGA 和 CPLD 通常也被称为可编程专用 IC，或可编程 ASIC。

FPGA 和 CPLD 的应用是 EDA 技术有机融合软硬件电子设计技术、SoC（片上系统）和 ASIC 设计，以及对自动设计与自动实现最典型的诠释。

1-2 与软件描述语言相比，VHDL 有什么特点? P6答：编译器将软件程序翻译成基于某种特定 CPU 的机器代码，这种代码仅限于这种CPU 而不能移植，并且机器代码不代表硬件结构，更不能改变 CPU 的硬件结构，只能被动地为其特定的硬件电路结构所利用。

综合器将 VHDL程序转化的目标是底层的电路结构网表文件，这种满足 VHDL 设计程序功能描述的电路结构，不依赖于任何特定硬件环境；具有相对独立性。

综合器在将 VHDL(硬件描述语言)表达的电路功能转化成具体的电路结构网表过程中，具有明显的能动性和创造性，它不是机械的一一对应式的“翻译”，而是根据设计库、工艺库以及预先设置的各类约束条件，选择最优的方式完成电路结构的设计。

l-3 什么是综合?有哪些类型?综合在电子设计自动化中的地位是什么? 什么是综合? 答：在电子设计领域中综合的概念可以表示为：将用行为和功能层次表达的电子系统转换为低层次的便于具体实现的模块组合装配的过程。

有哪些类型? 答：(1)从自然语言转换到 VHDL 语言算法表示，即自然语言综合。

(2)从算法表示转换到寄存器传输级(RegisterTransport Level，RTL)，即从行为域到结构域的综合，即行为综合。

(3)从 RTL 级表示转换到逻辑门(包括触发器)的表示，即逻辑综合。

(4)从逻辑门表示转换到版图表示(ASIC 设计)，或转换到 FPGA 的配置网表文件，可称为版图综合或结构综合。

2023年大学_EDA技术与VHDL第二版(潘松著)课后习题答案下载

2023年大学_EDA技术与VHDL第二版(潘松著)课后习题答案下载

2023年EDA技术与VHDL第二版（潘松著）课后习题答案下载EDA技术与VHDL第二版（潘松著）课后答案下载第1章 EDA技术概述1.1 EDA技术及其发展1.1.1 EDA技术的发展1.1.2 EDA技术的涵义1.1.3 EDA技术的基本特征1.2 EDA技术的主要内容及主要的EDA厂商1.2.1 EDA技术的主要内容1.2.2 主要EDA厂商概述1.3 EDA技术实现目标1.3.1 超大规模可编程逻辑器件1.3.2 半定制或全定制ASIC1.3.3 混合ASIC1.4 EDA技术应用1.4.1 EDA技术应用形式1.4.2 EDA技术应用场合1.5 EDA技术的发展趋势1.5.1 可编程器件的发展趋势1.5.2 软件开发工具的发展趋势1.5.3 输入方式的发展趋势__小结思考题和习题第2章大规模可编程逻辑器件2.1 可编程逻辑器件概述2.1.1 PLD的'发展进程2.1.2 PLD的种类及分类方法2.2 简单可编程逻辑器件2.2.1 PLD电路的表示方法及有关符号 2.2.2 PROM基本结构2.2.3 PLA基本结构2.2.4 PAL基本结构2.2.5 GAL基本结构2.3 复杂可编程逻辑器件2.3.1 CPLD基本结构2.3.2 Altera公司器件2.4 现场可编程逻辑器件2.4.1 FPGA整体结构2.4.2 Xilinx公司FPGA器件2.5 在系统可编程逻辑器件2.5.1 ispLSl/pLSl的结构2.5.2 Lattice公司ispLSI系列器件 2.6 FPGA和CPLD的开发应用2.6.1 CPLD和FPGA的编程与配置2.6.2 FPGA和CPLD的性能比较2.6.3 FPGA和CPLD的应用选择__小结思考题和习题第3章 EDA设计流程与开发3.1 EDA设计流程3.1.1 设计输入3.1.2 综合3.1.3 适配3.1.4 时序仿真与功能仿真3.1.5 编程下载3.1.6 硬件测试3.2 ASIC及其设计流程3.2.1 ASIC设计方法3.2.2 一般的ASIC设计流程3.3 可编程逻辑器件的开发环境 3.4 硬件描述语言3.5 IP核__小结思考题和习题第4章硬件描述语言VHDL4.1 VHDL概述4.1.1 VHDL的发展历程4.1.2 VHDL的特点4.2 VHDL程序基本结构4.2.1 实体4.2.2 结构体4.2.3 库4.2.4 程序包4.2.5 配置4.3 VHDL基本要素4.3.1 文字规则4.3.2 数据对象4.3.3 数据类型4.3.4 运算操作符4.3.5 VHDL结构体描述方式 4.4 VHDL顺序语句4.4.1 赋值语句4.4.2 IF语句4.4.3 等待和断言语句4.4.4 cASE语句4.4.5 LOOP语句4.4.6 RETIARN语句4.4.7 过程调用语句4.4.8 REPORT语句4.5 VHDL并行语句4.5.1 进程语句4.5.2 块语句4.5.3 并行信号代人语句4.5.4 并行过程调用语句4.5.5 并行断言语句4.5.6 参数传递语句4.5.7 元件例化语句__小结思考题和习题第5章 QuartusⅡ软件及其应用5.1 基本设计流程5.1.1 建立工作库文件夹和编辑设计文件 5.1.2 创建工程5.1.3 编译前设计5.1.4 全程编译5.1.5 时序仿真5.1.6 应用RTL电路图观察器5.2 引脚设置和下载5.2.1 引脚锁定5.2.2 配置文件下载5.2.3 AS模式编程配置器件5.2.4 JTAG间接模式编程配置器件5.2.5 USBBlaster编程配置器件使用方法 __小结思考题和习题第6章 VHDL应用实例6.1 组合逻辑电路设计6.1.1 基本门电路设计6.1.2 译码器设计6.1.3 数据选择器设计6.1.4 三态门设计6.1.5 编码器设计6.1.6 数值比较器设计6.2 时序逻辑电路设计6.2.1 时钟信号和复位信号6.2.2 触发器设计6.2.3 寄存器和移位寄存器设计6.2.4 计数器设计6.2.5 存储器设计6.3 综合实例——数字秒表的设计__小结思考题和习题第7章状态机设计7.1 一般有限状态机7.1.1 数据类型定义语句7.1.2 为什么要使用状态机 7.1.3 一般有限状态机的设计 7.2 Moore型有限状态机设计 7.2.1 多进程有限状态机7.2.2 单进程有限状态机7.3 Mealy型有限状态机7.4 状态编码7.4.1 状态位直接输出型编码 7.4.2 顺序编码7.4.3 一位热码编码7.5 状态机处理__小结思考题和习题第8章 EDlA实验开发系统8.1 GW48型实验开发系统原理与应用8.1.1 系统性能及使用注意事项8.1.2 GW48系统主板结构与使用方法8.2 实验电路结构图8.2.1 实验电路信号资源符号图说明8.2.2 各实验电路结构图特点与适用范围简述8.3 GW48CK/GK/EK/PK2系统信号名与芯片引脚对照表 __小结思考题和习题第9章 EnA技术实验实验一：全加器的设计实验二：4位加减法器的设计实验三：基本D触发器的设计实验四：同步清零计数器的设计实验五：基本移位寄存器的设计串人/串出移位寄存器实验六：同步预置数串行输出移位寄存器的设计实验七：半整数分频器的设计实验八：音乐发生器的设计实验九：交通灯控制器的设计实验十：数字时钟的设计EDA技术与VHDL第二版（潘松著）：内容简介《EDA技术与VHDL》主要内容有Altera公司可编程器件及器件的选用、QuartusⅡ开发工具的使用;VHDL硬件描述语言及丰富的数字电路和电子数字系统EDA设计实例。

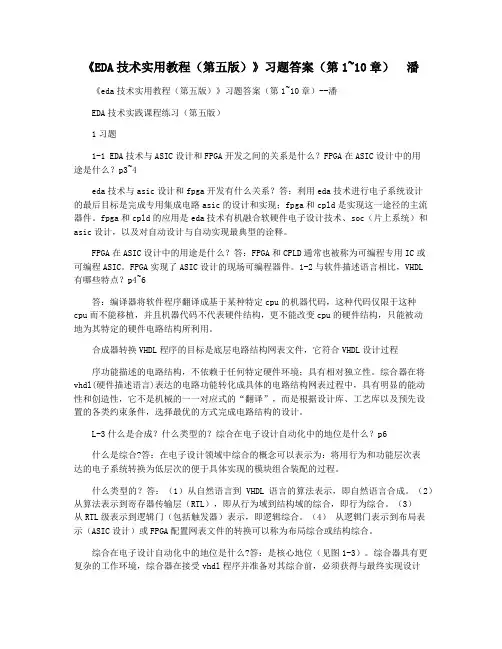

《EDA技术实用教程(第五版)》习题答案(第1~10章) 潘

《EDA技术实用教程(第五版)》习题答案(第1~10章) 潘

《EDA技术实用教程（第五版）》习题答案（第1~10章）潘《eda技术实用教程（第五版）》习题答案（第1~10章）--潘EDA技术实践课程练习（第五版）1习题1-1 EDA技术与ASIC设计和FPGA开发之间的关系是什么？FPGA在ASIC设计中的用途是什么？p3~4eda技术与asic设计和fpga开发有什么关系？答：利用eda技术进行电子系统设计的最后目标是完成专用集成电路asic的设计和实现；fpga和cpld是实现这一途径的主流器件。

fpga和cpld的应用是eda技术有机融合软硬件电子设计技术、soc（片上系统）和asic设计，以及对自动设计与自动实现最典型的诠释。

FPGA在ASIC设计中的用途是什么？答：FPGA和CPLD通常也被称为可编程专用IC或可编程ASIC。

FPGA实现了ASIC设计的现场可编程器件。

1-2与软件描述语言相比，VHDL有哪些特点？p4~6答：编译器将软件程序翻译成基于某种特定cpu的机器代码，这种代码仅限于这种cpu而不能移植，并且机器代码不代表硬件结构，更不能改变cpu的硬件结构，只能被动地为其特定的硬件电路结构所利用。

合成器转换VHDL程序的目标是底层电路结构网表文件，它符合VHDL设计过程序功能描述的电路结构，不依赖于任何特定硬件环境；具有相对独立性。

综合器在将vhdl(硬件描述语言)表达的电路功能转化成具体的电路结构网表过程中，具有明显的能动性和创造性，它不是机械的一一对应式的“翻译”，而是根据设计库、工艺库以及预先设置的各类约束条件，选择最优的方式完成电路结构的设计。

L-3什么是合成？什么类型的？综合在电子设计自动化中的地位是什么？p6什么是综合?答：在电子设计领域中综合的概念可以表示为：将用行为和功能层次表达的电子系统转换为低层次的便于具体实现的模块组合装配的过程。

什么类型的？答：（1）从自然语言到VHDL语言的算法表示，即自然语言合成。

（2）从算法表示到寄存器传输层（RTL），即从行为域到结构域的综合，即行为综合。

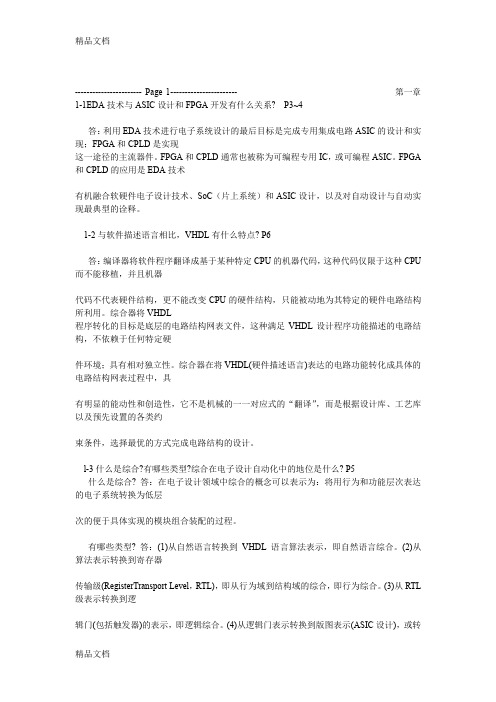

最新EDA技术实用教程课后答案----潘松版

最新EDA技术实用教程课后答案----潘松版

----------------------- Page 1----------------------- 第一章1-1EDA技术与ASIC设计和FPGA开发有什么关系? P3~4答：利用EDA技术进行电子系统设计的最后目标是完成专用集成电路ASIC的设计和实现；FPGA和CPLD是实现这一途径的主流器件。

FPGA和CPLD通常也被称为可编程专用IC，或可编程ASIC。

FPGA 和CPLD的应用是EDA技术有机融合软硬件电子设计技术、SoC（片上系统）和ASIC设计，以及对自动设计与自动实现最典型的诠释。

1-2与软件描述语言相比，VHDL有什么特点? P6答：编译器将软件程序翻译成基于某种特定CPU的机器代码，这种代码仅限于这种CPU 而不能移植，并且机器代码不代表硬件结构，更不能改变CPU的硬件结构，只能被动地为其特定的硬件电路结构所利用。

综合器将VHDL程序转化的目标是底层的电路结构网表文件，这种满足VHDL设计程序功能描述的电路结构，不依赖于任何特定硬件环境；具有相对独立性。

综合器在将VHDL(硬件描述语言)表达的电路功能转化成具体的电路结构网表过程中，具有明显的能动性和创造性，它不是机械的一一对应式的“翻译”，而是根据设计库、工艺库以及预先设置的各类约束条件，选择最优的方式完成电路结构的设计。

l-3什么是综合?有哪些类型?综合在电子设计自动化中的地位是什么? P5什么是综合? 答：在电子设计领域中综合的概念可以表示为：将用行为和功能层次表达的电子系统转换为低层次的便于具体实现的模块组合装配的过程。

有哪些类型? 答：(1)从自然语言转换到VHDL语言算法表示，即自然语言综合。

(2)从算法表示转换到寄存器传输级(RegisterTransport Level，RTL)，即从行为域到结构域的综合，即行为综合。

(3)从RTL 级表示转换到逻辑门(包括触发器)的表示，即逻辑综合。

(4)从逻辑门表示转换到版图表示(ASIC设计)，或转换到FPGA的配置网表文件，可称为版图综合或结构综合。

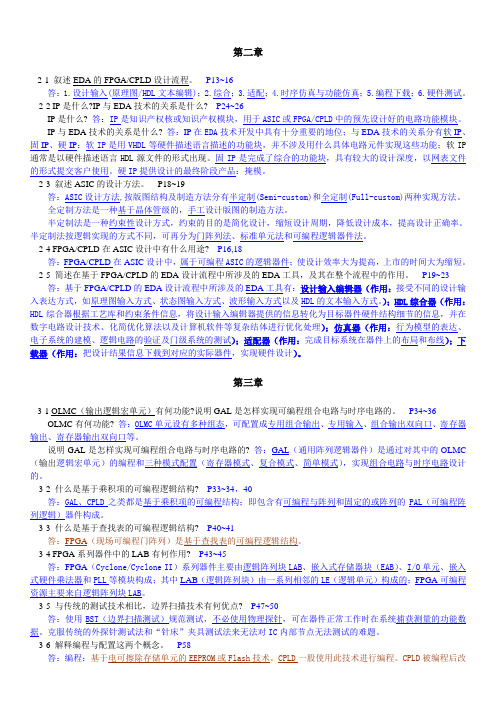

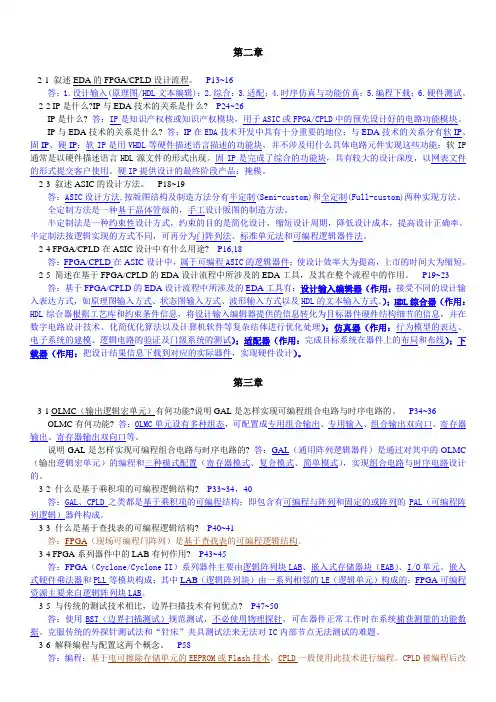

EDA技术使用教程课后答案———潘松版

EDA技术使用教程课后答案———潘松版

第二章2-1 叙述EDA的FPGA/CPLD设计流程。

P13~16答：1.设计输入(原理图/HDL文本编辑)；2.综合；3.适配；4.时序仿真与功能仿真；5.编程下载；6.硬件测试。

2-2 IP是什么?IP与EDA技术的关系是什么? P24~26IP是什么? 答：IP是知识产权核或知识产权模块，用于ASIC或FPGA/CPLD中的预先设计好的电路功能模块。

IP与EDA技术的关系是什么?答：IP在EDA技术开发中具有十分重要的地位；与EDA技术的关系分有软IP、固IP、硬IP：软IP是用VHDL等硬件描述语言描述的功能块，并不涉及用什么具体电路元件实现这些功能；软IP 通常是以硬件描述语言HDL源文件的形式出现。

固IP是完成了综合的功能块，具有较大的设计深度，以网表文件的形式提交客户使用。

硬IP提供设计的最终阶段产品：掩模。

2-3 叙述ASIC的设计方法。

P18~19答：ASIC设计方法,按版图结构及制造方法分有半定制(Semi-custom)和全定制(Full-custom)两种实现方法。

全定制方法是一种基于晶体管级的，手工设计版图的制造方法。

半定制法是一种约束性设计方式，约束的目的是简化设计，缩短设计周期，降低设计成本，提高设计正确率。

半定制法按逻辑实现的方式不同，可再分为门阵列法、标准单元法和可编程逻辑器件法。

2-4 FPGA/CPLD在ASIC设计中有什么用途? P16,18答：FPGA/CPLD在ASIC设计中，属于可编程ASIC的逻辑器件；使设计效率大为提高，上市的时间大为缩短。

2-5 简述在基于FPGA/CPLD的EDA设计流程中所涉及的EDA工具，及其在整个流程中的作用。

P19~23答：基于FPGA/CPLD的EDA设计流程中所涉及的EDA工具有：设计输入编辑器（作用：接受不同的设计输入表达方式，如原理图输入方式、状态图输入方式、波形输入方式以及HDL的文本输入方式。

）；HDL综合器（作用：HDL综合器根据工艺库和约束条件信息，将设计输入编辑器提供的信息转化为目标器件硬件结构细节的信息，并在数字电路设计技术、化简优化算法以及计算机软件等复杂结体进行优化处理）；仿真器（作用：行为模型的表达、电子系统的建模、逻辑电路的验证及门级系统的测试）；适配器（作用：完成目标系统在器件上的布局和布线）；下载器（作用：把设计结果信息下载到对应的实际器件，实现硬件设计）。

EDA技术使用教程课后答案第4章

4.2.2 VHDL描述的语言现象说明 描述的语言现象说明 5. 不完整条件语句与时序电路
【例4-8】 】 ... IF a1 > b1 THEN q1 <= '1' ; ELSE q1 <= '0' ; END IF; ...
的电路图（ 综合） 图4-6 例4-8的电路图（Synplify综合） 的电路图 综合
图4-2 mux21a结构体 结构体
KX
康芯科技
4.1 多路选择器的 多路选择器的VHDL描述 描述
4.1.1 2选1多路选择器的 选 多路选择器的 多路选择器的VHDL描述 描述
【例4-1】 】 ENTITY mux21a IS PORT ( a, b : IN BIT; s : IN BIT; y : OUT BIT ); END ENTITY mux21a; ARCHITECTURE one OF mux21a IS BEGIN y <= a WHEN s = '0' ELSE END ARCHITECTURE one ;
KX
康芯科技
4.2 寄存器描述及其 寄存器描述及其VHDL语言现象 语言现象
4.2.2 VHDL描述的语言现象说明 描述的语言现象说明 2. 设计库和标准程序包
LIBRARY LIBRARY WORK ; STD ;
图4-4 D触发器
USE STD.STANDARD.ALL ; 使用库和程序包的一般定义表式是： 使用库和程序包的一般定义表式是： LIBRARY USE <设计库名>; 设计库名>
< 设计库名>.<程序包名>.ALL ; 设计库名> 程序包名>

EDA技术与Verilog_HDL(潘松)第四章课后习题答案

x 0 0 y 0 1 diff 0 1 s_out 0 1
0
1 1
1
0 0
1
0 1
0
1 0
1
0 0
1
1
1
1
0
1
0
1
0
1
1
1
0110 Nhomakorabea0
0
module f_suber(x,y,sub_in,diffr,sub_out); //一个二进制全减器顶层设计进行了阐述 output diffr,sub_out; input x,y,sub_in; wire e,d,f; h_suber u1(x,y,e,d); // h_suber u2(.x(e),.diff(diffr),.y(sub_in),.s_out(f));// or2a u3(.a(d),.b(f),.c(sub_out)); endmodule
reg [2:0]A ;
wire[7:0]Y ; reg G1 ,G2 ,G3;
decoder3_8 DUT ( G1 ,Y ,G2 ,A ,G3 );
initial begin $monitor($time,"A=%d,G1=%b,G2=%b, G3=%b,Y= %d\n",A, G1, G2, G3, Y); end
习
module MUXK (a1, a2, a3, s0, s1, outy); input a1, a2, a3, s0, s1; output outy; wire outy; wire tmp;
题
4-6 图4-26所示的是双2选1多路选择器构成的电路MUXK。对于其中MUX21A，当s=0 和s=1时，分别有y=a和y=b。试在一个模块结构中用两个过程来表达此电路。 答：参考实验1

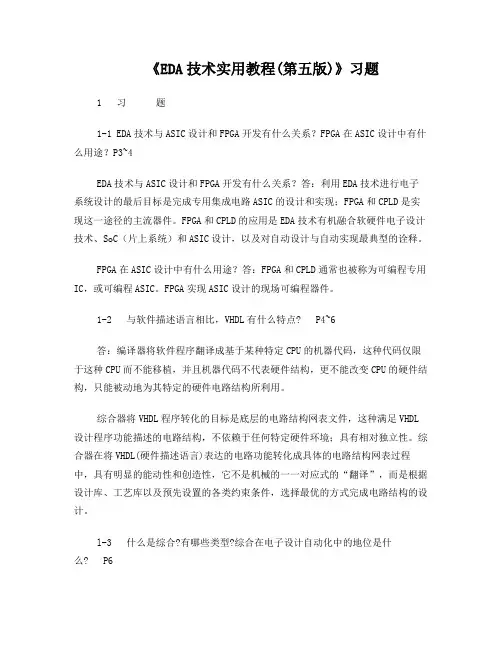

《EDA技术实用教程(第五版)》习题答案(第1~10章)--潘

《EDA技术实用教程(第五版)》习题1 习题1-1 EDA技术与ASIC设计和FPGA开发有什么关系？FPGA在ASIC设计中有什么用途？P3~4EDA技术与ASIC设计和FPGA开发有什么关系？答：利用EDA技术进行电子系统设计的最后目标是完成专用集成电路ASIC的设计和实现；FPGA和CPLD是实现这一途径的主流器件。

FPGA和CPLD的应用是EDA技术有机融合软硬件电子设计技术、SoC（片上系统）和ASIC设计，以及对自动设计与自动实现最典型的诠释。

FPGA在ASIC设计中有什么用途？答：FPGA和CPLD通常也被称为可编程专用IC，或可编程ASIC。

FPGA实现ASIC设计的现场可编程器件。

1-2 与软件描述语言相比，VHDL有什么特点? P4~6答：编译器将软件程序翻译成基于某种特定CPU的机器代码，这种代码仅限于这种CPU而不能移植，并且机器代码不代表硬件结构，更不能改变CPU的硬件结构，只能被动地为其特定的硬件电路结构所利用。

综合器将VHDL程序转化的目标是底层的电路结构网表文件，这种满足VHDL 设计程序功能描述的电路结构，不依赖于任何特定硬件环境；具有相对独立性。

综合器在将VHDL(硬件描述语言)表达的电路功能转化成具体的电路结构网表过程中，具有明显的能动性和创造性，它不是机械的一一对应式的“翻译”，而是根据设计库、工艺库以及预先设置的各类约束条件，选择最优的方式完成电路结构的设计。

l-3 什么是综合?有哪些类型?综合在电子设计自动化中的地位是什么? P6什么是综合? 答：在电子设计领域中综合的概念可以表示为：将用行为和功能层次表达的电子系统转换为低层次的便于具体实现的模块组合装配的过程。

有哪些类型? 答：(1)从自然语言转换到VHDL语言算法表示，即自然语言综合。

(2)从算法表示转换到寄存器传输级(RegisterTransport Level，RTL)，即从行为域到结构域的综合，即行为综合。

《EDA技术实用教程(第五版)》习题答案(第1~10章)--潘

《EDA技术实用教程(第五版)》习题1 习题1-1EDA技术与ASIC设计和FPGA开发有什么关系FPGA在ASIC设计中有什么用途P3~4 EDA技术与ASIC设计和FPGA开发有什么关系答：利用EDA技术进行电子系统设计的最后目标是完成专用集成电路ASIC的设计和实现；FPGA和CPLD是实现这一途径的主流器件。

FPGA和CPLD的应用是EDA技术有机融合软硬件电子设计技术、SoC（片上系统）和ASIC设计，以及对自动设计与自动实现最典型的诠释。

FPGA在ASIC设计中有什么用途答：FPGA和CPLD通常也被称为可编程专用IC，或可编程ASIC。

FPGA实现ASIC设计的现场可编程器件。

1-2 与软件描述语言相比，VHDL有什么特点P4~6答：编译器将软件程序翻译成基于某种特定CPU的机器代码，这种代码仅限于这种CPU 而不能移植，并且机器代码不代表硬件结构，更不能改变CPU的硬件结构，只能被动地为其特定的硬件电路结构所利用。

综合器将VHDL程序转化的目标是底层的电路结构网表文件，这种满足VHDL设计程序功能描述的电路结构，不依赖于任何特定硬件环境；具有相对独立性。

综合器在将VHDL(硬件描述语言)表达的电路功能转化成具体的电路结构网表过程中，具有明显的能动性和创造性，它不是机械的一一对应式的“翻译”，而是根据设计库、工艺库以及预先设置的各类约束条件，选择最优的方式完成电路结构的设计。

l-3什么是综合有哪些类型综合在电子设计自动化中的地位是什么P6什么是综合答：在电子设计领域中综合的概念可以表示为：将用行为和功能层次表达的电子系统转换为低层次的便于具体实现的模块组合装配的过程。

有哪些类型答：(1)从自然语言转换到VHDL语言算法表示，即自然语言综合。

(2)从算法表示转换到寄存器传输级(RegisterTransport Level，RTL)，即从行为域到结构域的综合，即行为综合。

(3)从RTL级表示转换到逻辑门(包括触发器)的表示，即逻辑综合。

  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

习
题
4-3 阻塞赋值和非阻塞赋值有何区别？ 答：Verilog中，用普通等号“=”作为阻塞式赋值语句的赋值符号，如y=b。 Verilog中，用普通等号“<=”作为非阻塞式赋值语句的赋值符号，如y<=b。 阻塞式赋值的特点是，一旦执行完当前的赋值语句，赋值目标变量y即刻 获得来自等号右侧表达式的计算值。如果在一个块语句中含有多条阻塞式赋值 语句，则当执行到其中某条赋值语句时，其他语句将禁止执行，即如同被阻塞 了一样。 非阻塞式赋值的特点是必须在块语句执行结束时才整体完成赋值操作。非 阻塞的含义可以理解为在执行当前语句时，对于块中的其他语句的执行情况一 律不加限制，不加阻塞。这也可以理解为，在begin_end块中的所有赋值语句都 可以并行运行。
4-4 举例说明，为什么使用条件叙述不完整的条件句能导致产生时序模块的综合结果？ 答：● 当CLK发生了电平变化，但是从1变到0。这时无论D是否变化，都将启动
过程去执行if语句；但此时CLK=0，无法执行if语句，从而无法执行赋值语句 Q<=D，于是Q只能保持原值不变(这就意味着需要在设计模块中引入存储元件)。 ● 当CLK没有发生任何变化，且CLK一直为0，而敏感信号D发生了变化。这 时也能启动过程，但由于CLK=0，无法执行if语句，从而也就无法执行赋值语句 Q<=D，导致Q只能保持原值(这也意味着需要在设计模块中引入存储元件)。 在以上两种情况中，由于if语句不满足条件，于是将跳过赋值表达式Q<=D， 不执行此赋值表达式而结束if语句和过程．对于这种语言现象，Velilog综合器解 释为，对于不满足条件，跳过赋值语句Q<=D不予执行，即意味着保持Q的原值 不变(保持前一次满足if条件时Q被更新的值)。对于数字电路来说，当输入改变后 试图保持一个值不变，就意味着使用具有存储功能的元件，就是必须引进时序元 件来保存Q中的原值，直到满足if语句的判断条件后才能更新Q中的值，于是便产 生了时序元件。 module LATCH1 (CLK, D, Q); output Q; input CLK, D; reg Q; always @(D or CLK) if(CLK)Q<=D; //当CLK=1时D被锁入Q endmodule
reg [2:0]A ;
wire[7:0]Y ; reg G1 ,G2 ,G3;
decoder3_8 DUT ( G1 ,Y ,G2 ,A ,G3 );
initial begin $monitor($time,"A=%d,G1=%b,G2=%b, G3=%b,Y= %d\n",A, G1, G2, G3, Y); end
begin
s <= G2 | G3 ; if (G1 == 0) Y <= 8'b1111_1111; else if (s) Y <= 8'b1111_1111;
else begin if (A==3'b000)Y=8'b11111110;
else if (A==3'b001)Y=8'b11111101; else if (A==3'b010)Y=8'b11111011; else if (A==3'b011)Y=8'b11110111; else if (A==3'b100)Y=8'b11101111; else if (A==3'b101)Y=8'b11011111;
【例4-21】含有异步清0同步时钟使能和同步数据加载功能的十进制计数器 module CNT10(CLK, RST, EN,LOAD,COUT,DOUT,DATA); input CLK, RST, EN,LOAD; //时钟，时钟使能，复位，数据加载控制信号输入口 input [3:0]DATA; //4位并行加载数据输入口 output [3:0] DOUT; //计数数据输出信号口 output COUT; //计数进位输出 reg COUT; reg[3:0] Q1; assign DOUT=Q1; //将内部寄存器的计数结果输出至DOUT always @(posedge CLK or negedge RST or negedge LOAD) //时序过程 begin if(!RST)Q1<=0; //RST=0时，对内部寄存器单元异步清0 else if(!LOAD)Q1<=DATA; //当LOAD=0，异步向内部寄存器加载数据 else if(EN)begin //同步使能EN=1，则允许加载或计数 if(Q1<9)Q1<=Q1+1; //当Q1小于9时，允许累加 else Q1<=4'b0000; //否则一个时钟后清0返回初值 end end always @(Q1) //组合电路之过程 if(Q1==4'h9)COUT=1'b1; //当Q1=1001时，COUT输出进位标志1 else COUT=1'b0; //否则，输出进位标志0 endmodule
习
题
4-8 给出一个4选1多路选择器的Verilog描述。此器件与图4-1类似，但选通控制端有4 个输入：S0、S1、S2、S3。当且仅当S0=0时：Y=A；S1=0时：Y=B；S2=0时：Y=C； S3=0时：Y=D。
module MUX41a (A,B,C,D,S0,S1,S2,S3,Y); output Y; //定义Y为输出信号 input A, B, C, D; input S0,S1,S2,S3; reg Y; //定义输出端口信号Y为寄存器型变量 always @(A,B,C,S0,S1,S2,S3 )begin //块语句起始 if (S0==0)Y=A; //当S0 ==0成立，即(S0 ==0)=1时，Y=A； else if (S1==0)Y=B; //当(S1 ==1)为真，则Y=B； else if (S2==0)Y=C; //当(S2 ==2)为真，则Y=C； else if (S3==0) Y=D; //当(S3 ==3)为真，即Y=D； end //块语句结束 endmodule
else if (A==3'b110)Y=8'b10111111;
else if (A==3'b111)Y=8'b01111111; else end endmodule Y=8'bxxxxxxxx;end
initial begin
//测试文件，??部分请根据被测试的文件修改 module stimulus; G1=1 ;G2=1 ;G3=1;A=0; #10 G2=0;G1=0; #10 G2=0;G1=1; #10 G2=1;G1=0;G3=0; #10 G1=0;G1=1;G3=1; #10 G1=0;G1=0;G3=0; #10 G1=1;G2=0;G3=0; #50 A= 0; #50 A= 1; #50 A= 2; #50 A= 3; #50 A= 4; #50 A= 5; #50 A= 6; #50 A= 7; #50 $finish; end endmodule
mux21a u1 (.a(a2),.b(a3),.s(s0),.y(tmp)); mux21a u2 (.a (a1),.b (tmp),.s(s1),.y(outy)); endmodule
图4-26 含2选1多路选择器的模块
习
题
4-7 给出1位全减器的VHDL描述。要求： （1）首先设计1位半减器，然后用例化语句将它们连接起来，图4-28中h_suber 是半减器，diff是输出差，s_out是借位输出，sub_in是借位输入。 （2）根据图4-27设计1位全减器。 （3）以1位全减器为基本硬件，构成串行借位的8位减法器，要求用例化语句来 完成此项设计。
4-5 用Verilog设计一个3-8译码器，要求分别用case语句和if_else语句。比较这两 种方式。 module decoder3_8 ( G1 ,Y ,G2 ,A ,G3 );
input G1, G2, G3; wire G1, G2, G3;
input [2:0] A ;
wire [2:0] A ; output [7:0] Y ; reg [7:0] Y ; reg s; always @ ( A ,G1, G2, G3)
图4-27
1位全减器
习
题
x为被减数， y为减数， sub_in为 低位的借 位， diff r为差，su b_out为向 高位的借 位。
x 0 0 0 y 0 0 1 sub_in diffr sub_out 0 1 0 0 1 1 0 1 1
//一个二进制半减器设计进行了阐述
module h_suber(x,y,diff,s_out); input x,y; output diff, s_out; assign diff=x^y; assign s_out=(~x)&y; endmodule
习
module MUXK (a1, a2, a3, s0, s1, outy); input a1, a2, a3, s0, s1; output outy; wire outy; wire tmp;
题
ห้องสมุดไป่ตู้
4-6 图4-26所示的是双2选1多路选择器构成的电路MUXK。对于其中MUX21A，当s=0 和s=1时，分别有y=a和y=b。试在一个模块结构中用两个过程来表达此电路。 答：参考实验1
4-5 用Verilog设计一个3-8译码器，要求分别用case语句和if_else语句。比 较这两种方式。
4-5 用Verilog设计一个3-8译码器，要求分别用case语句和if_else语句。比较这两 种方式。
module decoder3_8 ( G1 ,Y ,G2 ,A ,G3 ); input G1, G2, G3; wire G1, G2, G3; input [2:0] A ; wire [2:0] A ; output [7:0] Y ; reg [7:0] Y ; reg s; always @ ( A ,G1, G2, G3) begin s <= G2 | G3 ; if (G1 == 0) Y <= 8'b1111_1111; else if (s) Y <= 8'b1111_1111; else case ( A ) 3'b000: Y = 8'b11111110; 3'b001: Y = 8'b11111101; 3'b010: Y = 8'b11111011; 3'b011: Y = 8'b11110111; 3'b100: Y = 8'b11101111; 3'b101: Y = 8'b11011111; 3'b110: Y = 8'b10111111; 3'b111: Y = 8'b01111111; default:Y = 8'bxxxxxxxx; endcase end endmodule
