电能质量在线监测终端现场调试本文来自一位资深工程师近10天,9个变电站,近千公里路程的现场调试笔记,文中有两点值得关注:掌握本文可轻松应对在线电能质量终端现场调试及基本问题,文末附有高压变电站高清美图。
一、设备介绍电能质量在线监测装置,主要应用在变电站与高耗能企业。
目前我司主要有两款:E8000(单回路)、E8300(多回路),如图1所示为E8300正面图。
图1 E8300正面图对于大家经常混淆的回路与通道,有这样一个关系:一组电流与电压构成一个完整回路。
电流包括(IA,IA')、(IB,IB')、(IC,IC')、(IO,IO')四项,同样电压包括UA、UB、UC、UN 四项,AGND(参考地,电压信号采集参考公共地)一般不计。
以E8300为例,其拥有4个回路,每个回路4个通道,4个通道分别是A相电压电流、B相电压电流、C相电压电流、中线电压电流,也就是16通道。
从接近电源端开始,依次为1、2、3、4回路,具体如图2所示。
图2 E8300回路示意图此外,多回路设备每个回路单独设置,可分别接不同电压等级的电压。
电压测量量程:标称值100V,最大值460V;电流测量量程:标称值5A。
二、设备调试1、参数设置参数设置主要分为四大部分:系统参数、电能参数、权限管理、其他。
(1)系统参数:此部分主要设置“通讯设置”与“系统校时”两项。
通讯设置:根据用户提供的IP地址、子网掩码、默认网关设置即可。
注意,IP地址同样是与主站监控为同一网段。
系统校时:分为手动校时、SNTP校时。
手动校时:手动校时提供用户直接对终端进行校时,立即生效,如图3所示;图3 手动校时SNTP校时:设置好SNTP服务器IP及同步间隔后,选中“是否优先启动该校时方式”并点击保存来启用SNTP校时;保存成功后,系统在下次系统时,依然使用此校时方式,如图4所示;图4 SNTP校时(2)电能参数:此部分有“测量点”、“稳态设置”、“暂态设置”三项。
产品用户手册E6500手持式电能质量分析仪V1.012015年9月©2015 Guangzhou ZHIYUAN Electronics Stock Co., Ltd.致远电子产品用户手册 << IE6500电能质量分析仪 关于本说明书本说明书提供如何以安全的方式使用E6500 手持式电能质量分析仪的准确信息。
说明书中详细介绍了安全、规范的操作要领,以及各种测量模式的使用流程。
请您在使用仪器前,完整地阅读完本说明书。
产品清单表1-1 配件清单列表注:用户在收到产品后,请按照表1-1的清单检查配件的完整性,如果缺少配件,请与销售人员联系。
图1-1 E6500产品配件示意图致远电子II >> 产品用户手册E6500电能质量分析仪法律声明版权所有© 广州致远电子有限公司2013,保留一切权利。
未经广州致远电子有限公司书面同意,任何单位和个人不得擅自摘抄、复制本手册内容的部分或全部内容,不得以任何形式传播。
本手册描述的产品中,可能包含广州致远电子有限公司记起可能存在的许可人享有版权的软件。
除非获得相关权利人的许可,否则,任何人不得以任何形式对前述软件进行复制、分发、修改、摘录、反汇编、反编译、解密、出租、转让、分许可等侵犯软件版权的行为,但是适用法禁止此类限制的除外。
商标声明是广州致远电子有限公司的商标或者注册商标。
在本手册以及本手册描述的产品中,出现的其他商标、产品名称、服务名称以及公司名称,由其各自的所有人拥有。
注意由于本产品支持不同型号的电流钳,电流环配件,因此本手册中的描述可能与您购买的产品或者其附件并非完全一一对应。
用户不要拆解机器,如需维修,请与销售人员联系。
广州致远电子有限公司保留随时修改本手册中任何信息的权利,无需提前通知且不承担任何责任。
责任限制本手册中的内容均“按照现状”提供,除非适用法要求,广州致远电子有限公司对本手册中的所有内容不提供任何明示或暗示的保证,包括但不限于适销性或者适用于某一特定目的的保证。
电压暂降的危害及治理方案随着经济快速发展,工业制造与居民用电的多样化,导致电网的电能质量问题更加复杂化,随机化与多样化,其中电压暂降已经成为各类企业与电网研究单位首要的治理和研究方向。
说起电压暂降,想必大家还记得2016年6月18日凌晨0时30分,西安变电站爆炸事件,间接导致三星工厂的电源闪断,持续数秒,部分半导体设备感应到电压异常自动停止运作,生产车间出现大面积的设备停止运转,部分半导体设备感应到电压异常自动停止运作,造成重大的损失。
电压暂降或下跌是指供电电压有效值在短时间内突然下降又回升恢复的现象,国际电气与电子工程师协会(IEEE)将电压暂降定义为供电电压有效值快速下降到额定值的90%~10%,然后回升至正常值附近,持续时间为10ms~1min。
电压暂降往往会导致制造设备停机或者烧毁,给工业制造带来极大的危害,同时给企业带来巨大的损失。
电压暂降目前被公认为电子制造业危害最大的电能质量问题。
电压暂降对各类型设备危害如表 1所示。
表 1 电压暂降对各类型设备危害结论是年损失量达到210亿人民币,占菲律宾2012年1.55万亿的GDP重量的1.34%,其中工业损失高达97.53%,其中由于电压暂降和停电原因占了71%。
国家发改委经济调节运行局曾经委托亚洲电能质量产业联盟开展的电能质量经济性影响调查,经过大量的调研与分析,其中指出半导体行业电能质量事件的单次损失明显高于其他行业的样本,详情见图1所示。
图 1 不同行业不同电能质量类型单次损失总表广东某精密半导体制造商产线频繁出现电压暂降问题,为此委托广州某知名电气企业进行电压暂降的治理。
为了达到客户要求的性能,广州治理企业将ZLG致远电子E8300电能质量监测装置加入到治理方案中,给客户提供一个权威与精准的数据展示。
在开展项目之前,广州治理企业邀请了致远电子和半导体厂家进行了电压暂降试验,具体方案如图 2所示。
图 2 E8300电能质量监测装置电压暂降试验示意图方案原理:利用大功率可编程电源模拟电压跌落发生条件,分为2路输出,一路将信号输入到UPS电压补偿柜,经过UPS电源补偿后的回路接入E8300电能质量在线监测装置的第1回路上。
电能质量在线监测装置通用技术规范八钢焦煤集团供电系统安全改造艾维尔沟110kV 变电站增容改造工程电能质量在线监测装置技术规范(通用部分)设计单位:新疆电力设计院2011年12月总则1.1.1引言提供设备的厂家、投标企业应具有ISO 9001质量保证体系认证证书,宜具有ISO 14001环境管理体系认证证书和OHSAS 18001职业健康安全管理体系认证证书及年检记录,宜具有AAA级资信等级证书、重合同守信用企业证书并具备良好的财务状况和商业信誉。
提供的电能质量在线监测装置应在国家或电力行业级检验检测机构通过型式试验。
投标方提供的产品应有部级鉴定文件或等同有效的证明文件。
投标方应提供国家或电力行业级检验检测机构提供的有效期内的检测报告。
1.1.1本规范提出了电能质量在线监测装置的功能设计、结构、性能、安装和试验等方面的技术要求。
1.1.2本规范提出的是最低限度的要求,并未对一切技术细节作出规定,也未充分引述有关标准和规范的条文,投标方应提供符合本规范和工业标准的优质产品。
1.1.3如果投标方没有以书面形式对本规范的条文提出异议,则表示投标方提供的设备完全符合本规范的要求;如有异议,应在报价书中以“对规范的意见和同规范的差异”为标题的专门章节中加以详细描述。
1.1.4本规范所使用的标准如遇与投标方所执行的标准不一致按较高的标准执行。
1.1.5本规范经招、投标双方确认后作为订货合同的技术附件,与合同正文具有同等效力。
1.2供方职责供方的工作范围将包括下列内容,但不仅仅限于此内容:1)提供标书内所有设备及设计说明书及制造方面的说明。
2)提供国家或电力行业级检验检测机构出具的型式试验报告,以便确认供货设备能否满足所有的性能要求。
3)提供设备安装、使用的说明书。
4)提供试验和检验的标准,包括试验报告和试验数据。
5)提供图纸、制造和质量保证过程的一览表以及标书规定的其他资料。
6)提供设备管理和运行所需有关资料。

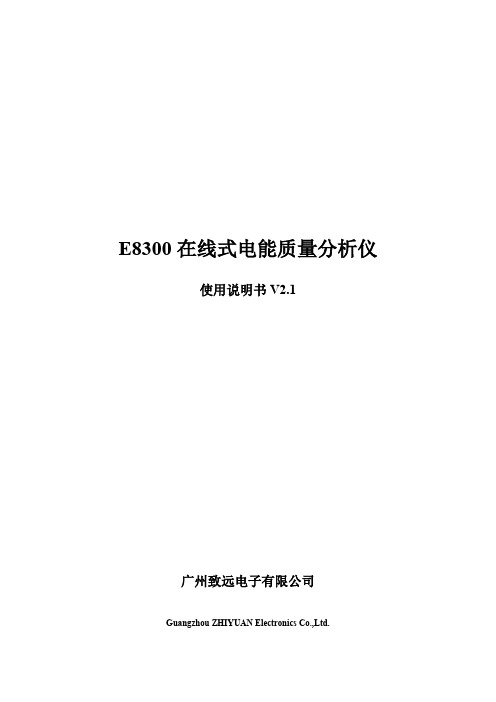

E8300在线式电能质量分析仪使用说明书V2.1广州致远电子有限公司Guangzhou ZHIYUAN Electronics Co.,Ltd.目录1. 产品概述 (1)1.1产品简介 (1)1.2功能概述 (1)1.3参数概述 (2)2. 机械结构及电气安装 (4)2.1装置安装结构图纸 (4)2.2装置外观 (5)2.3指示灯说明 (6)2.4按键说明 (6)2.5交流插件接线说明 (8)2.6CPU插件接线说明 (9)2.7I/O插件接线说明 (10)2.8电源插件接线说明 (11)3. 装置软件界面及操作 (12)3.1运行界面 (12)3.2菜单说明 (13)3.3系统菜单 (13)3.3.1系统参数 (14)3.3.2电能参数 (16)3.3.3系统其他设置项 (19)3.4显示菜单 (22)3.5事件菜单 (22)1. 产品概述1.1 产品简介E8300多回路电能质量监测装置是广州致远电子有限公司公司自主研制的高端电能质量监测装置,遵循电能质量监测设备通用要求国家标准,集电压电流采样,谐波分析,波动闪变监测,不平衡度监测,故障录波,事件记录,IEC61850远程通讯协议等多功能为一体的电能质量监测装置。
1.2 功能概述表1-1 装置功能概述1.3 参数概述表1-2 装置参数表2. 机械结构及电气安装2.1 装置安装结构图纸图2-1 装置正面图图2-2 装置俯视图图2-3 装置侧视图2.2 装置外观图2-4 装置前面外观图图2-5 装置背面板卡图2.3 指示灯说明表2-1 指示灯说明表运行频率异常电压异常谐波异常闪变超限不平衡2.4 按键说明表2-2 按键说明表2.5 交流插件接线说明3. 装置软件界面及操作3.1 运行界面程序初始化完成后,进入正常运行界面,运行后的界面主要分成两个部分,菜单栏和工作区,菜单栏会显示当前页面所对应的参数名称;工作区会根据当前页面的功能显示不同格式的数据和图形。
ZLG致远电子逻辑分析仪-查找功能介绍查找类型根据总线类型的不同可分为“原始数据查找”和“解析后数据查找”两种类型。
其中“原始数据查找”包括基本数据查找、数据队列查找、自定义查找和趋势查找。
“解析后数据查找”包括帧查找和包查找。
1.1 查找类型1.1.1 常规查找类型查找类型主要有数据查找、数据队列、自定义查找、趋势查找、帧查找、包查找。
点击进入查找类型进入相应的设置界面如数据查找属性设置如下图1.2。
图 1.1查找类型选择图 1.2数据查找属性设置界面1.2 查找基本参数各个查找的类型的基本参数相同如图1.2,均要设置输入总线、查找范围,查找条件根据不同的类型有不同的设置,在接下来相应的章节将会有具体的解释。
1.2.1 输入总线设置设置需要查找的数据通道/总线。
注:不同的查找需要不同的输入总线,在可视查找中默认选择查找条件相同的数据源。
1.2.2 查找范围设置选择或设置需要的查找范围,其中“开始时间”为查找的开始时间,“结束时间”为查找的终止时间。
查找区间可以设置以下几种类型,如表 1.1所列。
表 1.1 总线控制区区域说明1.3 数据查找数据查找指查找给定范围内满足制定条件的原始数据。
1.3.1 查找原理逻辑分析仪在采集过程中每个电平或者总线均会持续一定的时间,因此总线数据可以认为一系列的(数值Value,宽度Width)组成,数据查找就是逐个匹配通道/总线上的数值及其持续时间。
如果数值和宽度均满足查找条件,则查找成功。
图 1.3数据查找原理1.3.2 查找属性数据查找属性设置框如图1.4所示。
图 1.4 数据查找设置窗数据查找条件包含数据的数值比较和脉宽(电平持续时间)的比较。
其中数据比较方式见下表:表 1.2 数据比较说明脉宽比较方式见下表:表 1.3 脉宽比较说明根据需要依次设置输入总线、查找范围、查找条件。
完成查找条件设置后,点击“确定”开始查找,点击“取消”放弃本次查找。
1.4 队列查找队列查找是针对原始多通道逻辑分析仪数据的查找。
广州致远电子有限公司IEC60870-103规约说明电能质量监测终端修订历史目录1. 简介 (1)2. 规约介绍 (2)2.1通信接口 (2)2.2报文格式 (2)2.2.1固定帧长报文 (2)2.2.2固定帧长报文 (2)2.2.3控制域 (3)3. 规约在E8300的应用 (5)3.1概述 (5)3.1.1串口配置说明 (5)3.1.2规约实现内容 (5)3.2复位(ASDU5) (6)3.3校时(ASDU6) (7)3.4遥测(ASDU50) (7)4. 附录 (8)4.1附录一:遥测数据项说明 (11)1. 简介本文档是针对E8000/E8300系列保护装置的串口103 规约的使用和互联说明。
规约的实现是以《中华人民共和国电力行业标准远动设备及系统第5 部分传输规约第103 篇继电保护设备信息接口配套标准DL/T 667-1999》为依据的。
由于在线式电能质量监测装置不同于继电保护设备,因此当前E8300终端软件的协议模块暂时只实现了几个基本命令,包括复位,校时,遥测等三个命令。
其中遥测数据传输的数据即为电能质量监测装置的实时数据。
2. 规约介绍2.1 通信接口接口标准:RS232,RS485通信格式:异步,1位起始位,8位数据位,1位偶校验位,1位停止位波特率:2400,4800,9600通信方式:主从一对多,Polling方式2.2 报文格式IEC60870-5-103通信规约的报文格式分为固定帧长报文和可变帧长报文两种格式,前者主要用于传送“召唤、命令、确认、应答”等信息,后者主要用于传送“命令”和“数据”等信息。
2.2.1 固定帧长报文固定帧长帧格式用于主控单元向继电保护设备传输询问帧或命令帧(复位通信单元或复位帧计数位),或继电保护设备向主控单元传输确认帧或响应帧(无所要求的数据帧)。
具体帧格式如图2.1所示。
图2.1 固定帧格式帧校验和是控制字、地址的算术和(不考虑溢出位即256模和)。
