pcb实训心得体会

pcb心得体会

PCB 是电子行业的基础，出现了PCB的出现，才能有电子产品的发展。PCB熟练操作工程师缺口巨大，而且薪资待遇也优厚。不过想要成为一名优秀的 PCB 工程师，光凭简单的课堂学习远远不够，更多的是要进行实际的动手操作和大量的练习，在这个过程中，我们会不断地总结和体会，会遇到各种各样的问题，这也让我形成了自己的一些心得体会。

首先是对工具和材料的了解和选购。PCB 制作需要使用的工具和材料很多，选购这些材料的时候，需要注意它们的质量和适用性。比如说，制作单面板 PCB 时，一般选用的是铜板。这时，我们需要考虑铜板的厚度、导电性以及耐腐蚀性等因素。同样，选购其他的材料和工具也都需要详细了解其特点和适用范围，这样可以确保制作出来的 PCB 电路板质量稳定，使用安全可靠。

其次是对 PCB 设计软件的熟练掌握。像 Eagle、Protel、Altium

Designer 等设计软件，都有各自的特点和使用方法。学习 PCB 设计软件时，不仅要了解软件的基本操作，还要了解软件的高级功能和技巧，这样才能设计出符合要求的 PCB 电路板，并且使电路板更加美观易于维修。此外，还要考虑到 PCB 设计过程中的布线原则、信号传输和阻抗控制等因素，避免出现 PCB 的信号完全失真、干扰严重，从而保证 PCB 电路板的质量。

再次是对 PCB 制作工艺的掌握。 PCB 制作是一个比较繁琐的过程，需要经过一系列的步骤，比如：制版、钻孔、化学反应、插件焊接等。在 PCB 制作过程中，不仅要注意各种材料和工具的质量，对于它们的使用频率、操作方法、优缺点等方面的知识也要掌握，这样才能在 PCB 制作的整个过程中尽可能的减少出错的概率，同时保证 PCB 制作成果的质量和稳定性。

最后是对静电防护的注意。 PCB 制作对静电防护要求非常高，因为静电是很容易影响 PCB 的质量的。如果在 PCB 制作过程中没有进行静电防护或静电装备不实用，就有可能会被破坏电路设备或漏电造成人体伤害。因此，在 PCB 制作的过程中，尽可能的选择带有防静电的工具，注意地面接地等方面的问题，这样才能保证 PCB 制作过程的可靠性。

初学PCB的一点心得

马文娟 发表于: 2009-11-25 18:21 来源: 湖北师范学院电工电子实验教学示范中心

关于PCB的学习有很多很好的资料，讲得也很全面，我在这儿只是以初学者的角度，浅谈一些在琐碎的细节问题，希望能对像我一样的初学者有所帮助。下面是我平时在实验报告中写的总结，现将其中自认为有用的罗列在这，没有用很专业的词语，可能有些地方说的不妥，还望纠正啊！

1. 为使原理图美观，在将相隔较远的两端连起来时，可用网络标志字“Net1”，如果只是起标注作用，则用“Text”。

2. 在画原理图时，如果把两根的导线画得太靠近，则会产生不必要的结点，是因为这两根线交错引起的，只要修改光标移动的最小距离即可，即修改“snap”。

3. 在原理图中给元件取名字时，A.B.C不能作为区分的标准。列如：给四个焊盘取名JP1A,

JP1B, JP1C, JP1D,结果在PCB板中只有一个焊盘，把名字改为JP1A, JP2B, JP3C, JP4D, 在PCB中就有四个焊盘。

4. 在PCB中手动布线时，如果两个端点怎么也连不上，则很可能是原理图中这两个端点没有连在一起。

5. 自己画PCB封装时，一定要和原理图相一致，特别是有极性的元件。如：二极管、电解电容。

6. 在Schlib, Pcblib中画图时，一定要注意把图放在靠近中心坐标（0，0）的地方，特别是在Pcblib中，不能直观的看见中心，可以通过改变线的坐标，使之接近（0，0）。

7. 画PCB封装时，一定要与实际的元件相一致，特别是周边的黄线，是3D图的湿印层，即最终给元件留的空间。

8. 手动布线更加灵活，通过 Design-----Rules,弹出对话框，可以设置电源线、地线的粗细。

9.PCB图中如果元件变为警告色“绿色”，有可能是元件之间靠得太近了，也有可能是封装不对，如：POWER的两个焊盘10、11，如果内孔直径为110mil，则这两个焊盘变为绿色，只要把内孔直径改为100 mil，则正常了。

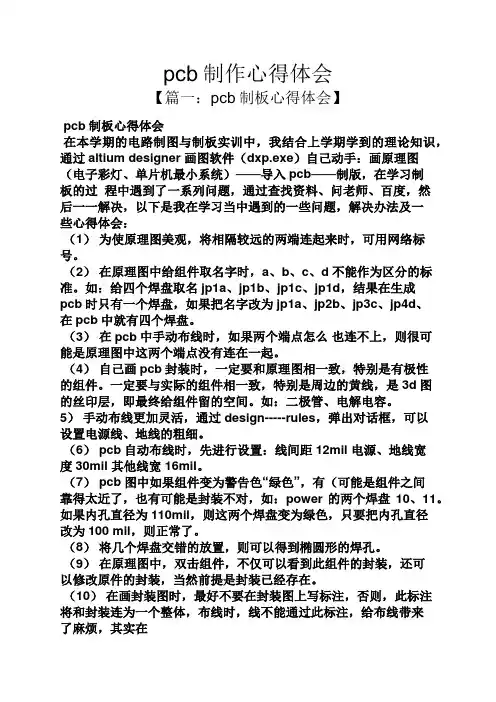

pcb制作心得体会

【篇一：pcb制板心得体会】

pcb制板心得体会

在本学期的电路制图与制板实训中，我结合上学期学到的理论知识，通过altium designer 画图软件（dxp.exe）自己动手：画原理图（电子彩灯、单片机最小系统）——导入pcb——制版，在学习制板的过 程中遇到了一系列问题，通过查找资料、问老师、百度，然后一一解决，以下是我在学习当中遇到的一些问题，解决办法及一些心得体会：

（1） 为使原理图美观，将相隔较远的两端连起来时，可用网络标号。

（2） 在原理图中给组件取名字时，a、b、c、d不能作为区分的标准。如：给四个焊盘取名jp1a、jp1b、jp1c、jp1d，结果在生成pcb时只有一个焊盘，如果把名字改为jp1a、jp2b、jp3c、jp4d、在pcb中就有四个焊盘。

（3） 在pcb中手动布线时，如果两个端点怎么 也连不上，则很可能是原理图中这两个端点没有连在一起。

（4） 自己画pcb封装时，一定要和原理图相一致，特别是有极性的组件。一定要与实际的组件相一致，特别是周边的黄线，是3d图的丝印层，即最终给组件留的空间。如：二极管、电解电容。

5） 手动布线更加灵活，通过 design-----rules，弹出对话框，可以设置电源线、地线的粗细。

（6） pcb自动布线时，先进行设置：线间距12mil 电源、地线宽度30mil 其他线宽 16mil。

（7） pcb图中如果组件变为警告色“绿色”，有（可能是组件之间靠得太近了，也有可能是封装不对，如：power的两个焊盘10、11。如果内孔直径为110mil，则这两个焊盘变为绿色，只要把内孔直径改为100 mil，则正常了。

（8） 将几个焊盘交错的放置，则可以得到椭圆形的焊孔。

（9） 在原理图中，双击组件，不仅可以看到此组件的封装，还可以修改原件的封装，当然前提是封装已经存在。

（10） 在画封装图时，最好不要在封装图上写标注，否则，此标注将和封装连为一个整体，布线时，线不能通过此标注，给布线带来了麻烦，其实在 中可以对组件标注。

自入职以来，转眼间已经过去了半年，在这段时间里，我在PCB（印刷电路板）设计领域取得了一定的进步和成长。以下是我对这半年来工作的总结与反思。

一、工作成果

1. 技能提升：通过系统的学习和实践，我已熟练掌握了Altium Designer等PCB设计软件，能够独立完成PCB设计任务。同时，我对电路原理图绘制、元器件封装、布线规则设置等方面有了更深入的了解。

2. 项目参与：在参与的项目中，我负责了多个PCB设计任务，包括但不限于通信设备、智能家居产品等。通过与团队成员的紧密合作，确保了项目按时完成，并得到了客户的好评。

3. 问题解决：在项目实施过程中，我遇到了各种技术难题，如信号完整性、电磁兼容性等。通过查阅资料、请教同事和不断尝试，我成功解决了这些问题，为项目的顺利进行提供了保障。

二、工作反思

1. 沟通能力：在与团队成员沟通时，我发现自己在某些时候表达不够清晰，导致信息传递不畅。在今后的工作中，我将努力提高自己的沟通能力，确保信息准确无误地传达。

2. 项目管理：在项目进度管理方面，我意识到自己需要更加注重时间管理和任务分配。在接下来的工作中，我将尝试使用项目管理工具，提高工作效率。

3. 学习态度：虽然我在PCB设计方面取得了一定的进步，但与行业高手相比，仍有较大差距。在今后的工作中，我将保持谦虚谨慎的态度，不断学习新知识、新技术，提升自己的专业素养。

三、未来规划

1. 深化专业知识：在今后的工作中，我将加强对PCB设计相关知识的深入学习，如高速电路设计、电源设计等，以提高自己的设计能力。

2. 拓展技能：为了更好地适应工作需求，我将学习掌握更多设计软件和工具，如KiCad、Eagle等，以拓宽自己的技能范围。

3. 团队协作：在团队协作方面，我将积极参与讨论，与同事分享经验，共同提高团队的整体实力。 总结来说，这半年来，我在PCB设计领域取得了一定的成绩，但也意识到自己存在的不足。在今后的工作中，我将继续努力，不断提高自己的专业素养，为公司和团队贡献自己的力量。
