密肋楼盖结构简介 ppt课件

优点：其结构体系简单，传力途径短 捷，可增加楼层的净高；
缺点：但楼板较厚，混凝土与钢筋用 量较多。
当楼面荷载较大时，需设置柱帽， 以提高板柱节点受冲切承载力并减小板 的挠度。
无梁楼盖的四个周边可支承在外墙上或边柱 承托的墙梁上，也可做成悬臂板，如下图示。
图 无梁楼盖边跨支承情况
悬臂板可减少边跨跨中弯矩和柱的 不平衡弯矩、减少柱帽类型，但由于造 成狭道，给使用造成不便，只在冷库中 使用较多。
2）选择预制板、梁的型号，并对个别非 标准构件进行设计，或局部采用现浇处 理。
3）绘制施工图，处理好楼盖构件的连接 构造。
二、预制板与预制梁
1、预制板 常用的预制板有实心板、空心板、槽形板、T形
板等。如图示。
图 预制铺板的截面形式 （a） 实心板 （b） 空心板 （c） 槽形板 （d） T形板
实心板，制作简单，上下表面平 整，但自重较大，用料较多，适用于 小跨度的盖板，走道板等。
• 柱帽优点：加大板柱连接面，减少冲切力；减 小板的计算跨度，并使楼板各部分合理承受板 面荷载和分配内力；还可以增加楼面刚度。
• 设置柱帽后，仍应进行抗冲切验算。
图 柱帽形式 （a）无顶板柱帽 （b）折线形柱帽 （c） 有顶板柱帽
3、板
常见有钢筋混凝土平板、双向密肋板 和预应力板。
钢筋混凝土板施工方便，制作简单。 板厚不小于120mm，一般为160-200mm， 为保证刚度，要求板厚不宜小于柱网区格 长边的1/35.
第六节装配式与装配整体式楼盖
一、概述：
装配式楼盖主要由搁置在承重墙或梁 上的预制钢筋砼板组成，也称装配式铺 板楼盖。装配式楼盖有施工速度快、节 约材料和劳动力、隔音性能较好、制作 简单等优点。
设计装配式楼盖主要应注意楼盖结构 的布置，预制构件的选型以及构件间的 连接问题。
铺板式楼盖的设计步骤：
1）根据建筑平面图、墙、柱位置，确定 楼盖结构布置方案，排列预制梁、柱。
• 丙区：一个方向为柱上板带，另一个方 向为跨中板带，受荷后在柱上板带方向 产生正弯矩，受力钢筋布置在底部；在 跨中板带方向产生负弯矩，受力筋布置 在板的顶部。
在水平荷载作用下，无梁楼盖即为一 空间框架结构。这时，框架梁的刚度即为 无梁楼盖的平面外刚度。
密肋楼盖结构简介
最常用钢-混凝土组合楼盖。 构成的前提：型钢与混凝土之间必须密实结 合，在构建受力变形时接触面无相对滑移 或滑移在微小的容许限度内，直至破坏前， 组合楼盖都是一个共同受力的整体。承载 力提高。
无梁楼盖有各种类型：
1） 按楼面结构形式分为平板式和双向密肋 式，后者在空隙内填轻质材料；
2） 按有无柱帽分为现浇混凝土无柱帽空心 无梁楼盖和有柱帽楼盖；
3）按施工方法分为现浇式和装配整体式悬臂板楼盖。
二、柱网布置
通常布置成正方形（优）或矩形。跨度在 5-7米之间。周边可设柱或不设柱。
整体现浇的密肋楼盖跨度不宜超过10米， 考虑经济性。
当密肋楼盖的柱间有四个或四个以上的 肋网格时，楼盖的整体受力性能近似于平 板。
第四节 无梁楼盖
一、无梁楼盖的结构组成与受力特点
无梁楼盖是一种板柱结构，可用于仓库、 商店、图书馆、书库等要求充分利用楼层空间 的建筑，一般以等跨和跨度在6m以内经济效 果较好。无梁楼盖与肋梁楼盖不同之处在于无 梁楼盖的楼面荷载是直接通过柱传给基础，不 设梁。
二、单向密肋楼盖
与单向板受力相似，单向受力。肋相当于 次梁，但由于梁密，所承受荷载小，截面 尺寸相应也较小。
三、双向密肋楼盖
形式与受力与井格楼盖相似，但是双向密 肋楼盖的柱网尺寸较小，肋间距较小。板 跨度小且双向支承，所以板可以做的很薄。 肋排的很密，肋高度也可以做的很小。
为解决柱边上板的冲切问题，常在柱附近 做一块加厚的实心板。
一、钢-混凝土组合楼盖结构的特点 1、能充分发挥混凝土和钢材各自材料的力学性能 2、适合采用更高强度的钢材和混凝土，因而可减
小截面尺寸，降低自重，增大建筑的使用空间
3、受力变形时，可产生较大应变。吸收能量大。 4、施工中浇注混凝土时，压型钢板可同时作为末
班，因而可省去模板，方便施工
5、因有型钢存在，不需要象钢筋混凝土那样为适 应各种连接而预埋铁件。
槽形板有肋在下和肋在上两种， 计算简图、受力与空心板基本相同， 只是将肋放在两边。板的上表面或 下表面平整，另一面为槽形。槽形 板比空心板更节约材料，板间开洞 较方便，但隔音，保温效果较差， 一般用于工业楼盖中。
四、受力特点：
在竖向荷载作用下，无梁楼盖相当于受 点支承的平板，板的受力可看成是支承柱 上的交叉布置的扁梁体系。
• 板的配筋
• 板的配筋可分为三个区域，如图：
• 甲区：两个方向均为柱上板带，受荷后 均产生负弯矩，两个方向的受力筋都布 置在板顶部。
• 乙区：两个方向均为跨中板带，受荷后 均产生正弯矩，两个方向受力筋都布置 在板底部。
密肋楼盖结构简介

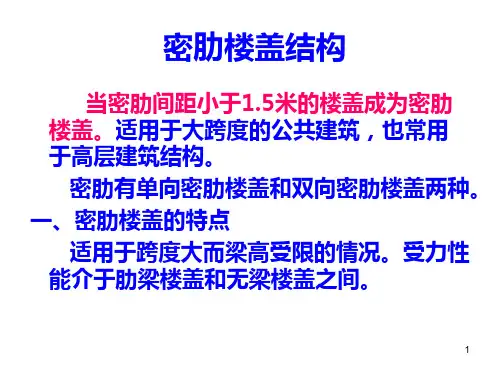

当密肋间距小于1.5米的楼盖成为密肋 楼盖。适用于大跨度的公共建筑，也常用 于高层建筑结构。
密肋有单向密肋楼盖和双向密肋楼盖两种。 一、密肋楼盖的特点
适用于跨度大而梁高受限的情况。受力性 能介于肋梁楼盖和无梁楼盖之间。
缺点：支模复杂，工作量大。为取得平整 的天花板，肋间可用加气混凝土块，空心 砖、木盒子或其他轻质材料填充。
空心板形式很多，截面有圆孔、方 孔、矩形孔或椭圆形孔，板上下为平 整表面，与实心板相比，自重较轻， 隔音效果好。
空心板应用范围很广，有预应力 和非预应力空心板，板厚根据跨度不 同，有120mm,180mm,240mm等。板 宽有500mm,600mm,900mm，甚至更 大，板跨从2.1m到6.0m都很常见，一 般以0.3m为增长模数。空心板的缺点 是不能任意开洞。有各种空心板的标 准图，可供设计选用。
前者可在房屋中部形成均匀大空间，后者在 内柱与外墙之间形成一条狭长空间，使用 不便。
密肋楼盖结构简介
1、柱 柱截面一般为正方形，也可矩形、圆形
或其他。 柱一般为钢筋混凝土柱。也可型钢钢筋
混凝土柱。
• 2．柱帽
• 为了增加板柱连接面的面积，提高抗冲切强度， 在柱顶可设置柱帽。
• 柱帽分为无顶板柱帽、折线形柱帽和有顶板柱 帽。如图示：
