《条码技术应用与实训》教学大纲课程编号：E142142 课程类型：专业选修课课程名称：条码技术应用与实训英文名称：the Application of Bar Code Technology and itsPractice学分：2 适用专业：经济学第一部分大纲说明一、课程的性质、目的和任务条码技术应用与实训是一门综合性课程。
课程涉及标准化技术、编码技术、计算机技术、网络技术、通信技术、机光电一体化技术、以及信息系统集成技术等，在零售、物流配送、连锁经营和电子商务中得到应用普及，广泛应用于商业零售、物流配送、生产制造、交通运输、医疗卫生、餐饮旅游、票证管理、电子商务、电子政务等各个领域。
通过本课程学习，使学生了解条码的发展历史和前景、条码技术的研究对象与特点，条码应用领域。
能够根据条码的基础知识识别各类码制，依照国家现有标准，学生有能力完成常用码制的编码工作。
二、课程的基本要求1. 知识要求通过本课程学习，使学生了解条码的基础知识、条码技术的基本原理和各类条码的应用领域；熟悉商品条码和EAN·UCC系统的主要内容和编码体系；掌握常用码制的编码原则及方法；熟悉条码系统的组成和码制的选择；掌握条码应用系统的组成、应用流程。
条码技术课程角度，进行等实验，让学生充分了解掌握商品学的自动识别技术；2. 能力要求通过本课程的学习，学生能够进行简单的条码编制、条码打印、条码检测和条码识读；掌握条码技术在商品标识、国际贸易物流和射频技术在供应链管理、门禁安防系统、矿山跟踪系统、智能家电、运动计时、电子支付、生产线自动化、物品监视、汽车监控等方面的应用原理和流程，提高学生的动手实践能力和分析问题解决问题的实际能力。
三、本课程与相关课程的联系本课程涉先修课程有标准化技术、编码技术、计算机技术、网络技术、管理信息系统、EDI技术、安全保密技术等，以及计算机基础原理等课程，标准化技术、编码技术、计算机技术为该课程提供技术原理相关知识储备；商品学、网络技术、管理信息系统、EDI技术、安全保密技术提供系统集成与应用方面的知识支持；后续课程为物流管理、生产管理等课程，为其提供有关商品编码和产品质量追溯等方面的知识和技能。

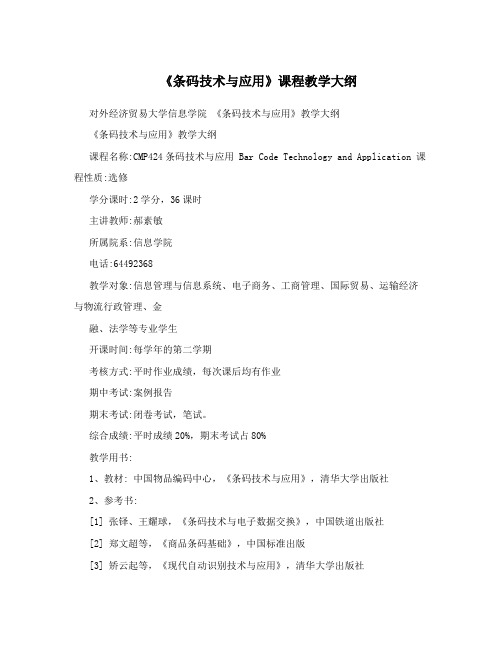

《条码技术与应用》课程教学大纲对外经济贸易大学信息学院《条码技术与应用》教学大纲《条码技术与应用》教学大纲课程名称:CMP424条码技术与应用 Bar Code Technology and Application 课程性质:选修学分课时:2学分，36课时主讲教师:郝素敏所属院系:信息学院电话:64492368教学对象:信息管理与信息系统、电子商务、工商管理、国际贸易、运输经济与物流行政管理、金融、法学等专业学生开课时间:每学年的第二学期考核方式:平时作业成绩，每次课后均有作业期中考试:案例报告期末考试:闭卷考试，笔试。
综合成绩:平时成绩20%，期末考试占80%教学用书:1、教材: 中国物品编码中心，《条码技术与应用》，清华大学出版社2、参考书:[1] 张铎、王耀球，《条码技术与电子数据交换》，中国铁道出版社[2] 郑文超等，《商品条码基础》，中国标准出版[3] 矫云起等，《现代自动识别技术与应用》，清华大学出版社一、课程性质本课程是为信息管理、物流管理、工商管理、企业管理等管理类专业，计算机、通信、物理、机械等技术类专业和电子商务、电子政务等综合类新建专业本科生和研究生开设的专业基础选修课程。
通过本课程的学习，使学生系统掌握条码技术的理论知识，了解条码技术发展与应用情况，提高从事物流、管理、信息、贸易等学生的管理水平，开阔学生对现代化管理模式的视野。
二、课程目的与要求教学目的:通过本课程的学习，使学生了解条码的发展历史和前景、条码技术的研究对象与特点，条码应用领域。
掌握条码的基础知识，熟悉商品条码和EAN?UCC系统的主要内容。
了解二维条码的特点和分类及应用。
了解条码的识读、符号的生成和检测设备的原理与系统应用的基本要求。
能够根据条码的基础知识识别各类码制，依照国家现有标准，学生有能力完成常用码制的编码工作。
要求: 条码技术与应用是一门专业基础课程，由于条码技术又是应用性很强，涉及面较广的对外经济贸易大学信息学院《条码技术与应用》教学大纲课程，应理论联系实际，通过必要的案例讨论、动手设计、课余作业等，启迪学生的思维，了解条码技术的发展趋势与实际应用，提高学生分析问题解决问题的实际能力。
徐州工程学院教案徐州工程学院教案纸(2)面分类方法特点：1）柔性好，面的增加、删除、修改都很容易。
2）可实现按任意组配面的信息检索，对机器处理有良好的适应性。
缺点是不易直观识别，不便于记忆。
5.代码的种类（1）顺序码。
它也叫序列码，用连续数字作为每个实体的标识。
，每段表示一）成组码。
它是最常用的一种编码、它将代码分为几段（组）2（．第二节条码技术概述1.条码的历史2.条码技术的发展条码技术在国际的应用和发展1)．条码的编码理论1)．字符为“1”的25条码结构4.条码符号集与符号密度1）符号集。
主要有两种符号集，一种是数字符号集，它包含数字0～9及—些特殊字符；另一种是字母数字符号集，它包含数字0～9、大写英文字母A～Z及一些特殊字符。
2）条码符号的密度。
是指单位长度上所表示的条码字符的个数。
在码制设计及选用码制时还需要考虑的因素有：●定条码字符宽度。
●结构的简单性。
●对扫描速度变化的适应性。
●所有字符应有相同的条数。
●尽可能大的允许误差。
第四节条码的分类条码按照不同的分类方法，不同的编码规则可以分成许多种。
按条码的长度来分，可分为定长和非定长条码；按排列方式分，可分为连续型和非连续型条码；从校验方式分，又可分为自校验和非自校验型条码。
条码可分为一维条码和二维条码．2.交插25条码交插25条码是一种条、空均表示信息的连续型、非定长、具有自校验功能的双向条码。
它的字符集为数字字符0～9。
3.39条码39条码是一种条、空均表示信息的非连续型、非定长、具有自校验功能的双向条码。
5.特殊条码1．多功能覆隐条码。
覆盖式隐形条码、光化学处理的隐形条码、隐形油墨印制的隐形条码、纸质隐形条码。
2．金属条码。
金属条码识读距离为0.3～5m ；最窄条码宽度可达0.2mm ；金属条码签的厚度为0.06～0.20mm 。
3．荧光条码。
荧光条码利用特殊的荧光墨汁将条码印刷成隐形条码。
在紫外光200～400nm照射下，能发出可见光的特种油墨。
徐州工程学院教案2014 年至2015 年第二学期第周星期课题名称（含教材章节）：第二章条码技术教学目的和要求：通过本章的学习，要求学生了解常用条码术语、掌握条码基本概念、条码符号的结构、条码的分类，熟悉编码容量、纠错方式、符号表示、条码的识读原理。
教学重点：条码符号的结构、条码的分类、编码方法教学难点：条码技术特点教学内容（要点）1. 信息编码技术：代码的定义、代码的作用；代码设计的原则、代码设计的方法、代码设计的种类、代码的校验和代码设计的步骤。
2. 条码的基本概念和符号结构：常用条码术语、条码的编码理论、条码的分类、特殊条码、条码与数据库技术。
3. 条码识读基本原理徐州工程学院教案纸第一节条码的应用过程企业要使用条码来标识自己的产品，必须按照国家规定向国家物品编码中心申请。
第二节物品的编码按照代码的特性，企业需要为每一个产品编制一个唯一的代码。
厂商识别代码由7～10位数字组成，中国物品编码中心负责分配和管理。
前3位代码为前缀码，国际物品编码协会已分配给中国物品编码中心的前缀码为690～695。
商品项目代码由5～2位数字组成，一般由厂商编制，也可由中国物品编码中心负责编制。
校验码为1位数字，用于检验整个编码的正误。
申请到厂商代码后，企业就可以为自己的每一种产品编制商品项目代码了。
第三节条码的生成与印制1.条码的生成1）依照标准自行编制依照相关条码标准，按各种码制的编码原则、符号标准等，用户可以自己编制条码生成软件。
2）商业化的编码软件商业化的编码软件可以让用户很方便地制作各类风格不同的证卡、表格和标签，具有强大数据库功能，能够实现图形压缩、双面排版、数据加密、数据库管理、打印预览和单个/批量制卡等功能，可以生成各种码制的条码符号。
同时，可以向应用程序提供条码生成、条码设置、识读接收、图形压缩和信息加密等二次开发接口（用户自己可以替换），还可以向高级用户提供内层加密接口。
2.条码的印制1）预印制需要大批量印制条码符号时，应采用工业印刷机用预印制的方式来实现，一般采用湿油墨印刷工艺。
徐州工程学院教案纸第0章引言第0节引导案列美特斯邦威的供应链之路（1）制定标准及流程，如制定企业质量检验标准等。
（2）根据标准及流程对关键点进行控制。
（3）进一步完善质量管理制度。
第一节供应链管理概述供应链（Supply Chain）是一个业务过程，它用一条链的形式连接了制造商、零售商及供应商，实现产品或服务的制造、传输，目标是通过几个组织间业务处理的合作，把制造好的产品从生产线顺利地送到消费者手中，以获得效益。
第二节供应链的目标供应链的目标是使得利润最大化。
供应链收益为所有涉及在供应链的生产商利润共享。
供应链收益率越高，供应链越成功。
供应链的成功应该用整个供应链的收益率来衡量，而不是单个参与者的利润。
第三节条码的分类两种供应链模式：1、产品驱动模式（Push模式）制造商是主体，零售商根据制造商制造的产品进行销售，企业生产什么，消费者使用什么。
2、Pull模式消费者是主体，制造商根据消费者的需求来安排生产。
Push模式供应链的推拉过程Pull模式供应链的推拉过程第四节供应链管理的过程在最高层，供应链具体化为三个主要过程：计划、执行、控制（监督）。
在这三个过程中，一个通用的主题是需要将过程优化，充分考虑消费者的需求，采用多处理定位的观点。
1．计划系统计划系统的焦点是在合适的时间、合适的地点有合适的产品。
计划系统（包括需求预测和货物补充）已从Push 模式转向Pull模式。
计划系统需要支持三个目标：有效收集消费者需求信息；适用需求的变化；运用需求信息进行库存投入，包括安全库存量、库存周转及补充频度。
这需要对下列过程实现无缝集成：（1）订单计划和产生，它通过市场预测来帮助预测消费者需求；（2）订单输入和执行。
2．执行系统执行系统完成供应链上商品/服务的物理转移。
对跨功能的系统的集成的需要，已经成为执行系统的主题。
执行系统试图去保证订单执行、采购、制造、分销管理集成化，以保证供应链的一致性。
3．执行评价系统执行评价过程跟踪供应链的正常运行，以便做出更准确的决策，并对不断变化的市场条件做出及时的响应。
徐州工程学院教案纸第三章GS1系统第0节引导案列GS1标识系统在供港蔬菜追溯中的应用内地蔬菜供港流程南山农批市场内部运作流程第一节GS1系统系统GS1概述GS1全球统一标识系统是国际物品编码协会〔GS1〕开发、管理和维护，在全球推广应用的一个编码及数据自动识别的标准体系。
它包含三局部的内容：编码体系、可自动识别的数据载体和电子数据交换标准协议。
GS1是国际物品编码组织的英文名全称，包含了五个含义：1〕一个全球系统。
2〕一个全球标准。
3〕一个全球解决方案。
〔4〕世界一流的标准化组织〔供给链管理/商务领域〕。
〔5〕在全球开放标准/系统下的统一商务行为。
GS1系统的特征1〕系统性。
GS1系统拥有一套完整的编码体系，采用该系统对供给链各参与方、贸易工程、物流单元、资产、效劳关系等进行编码，解决了供应链上信息编码不唯一的难题。
这些标识代码是计算机系统信息查询的关键字，是信息共享的重要手段。
同时，也为采用高效、可靠、低本钱的自动识别和数据采集技术奠定了根底。
2〕科学性。
GS1系统对不同的编码对像采用不同的编码结构，并且这些编码结构间存在内在联系，因而具有整合性。
3〕全球统一性。
GS1系统广泛应用于全球流通领域，已经成为事实上的国际标准。
4〕可扩展性。
GS1系统是可持续开展的。
随着信息技术的开展与应用，该系统也在不断开展和完善。
产品电子代码〔ElectronicProductCode，EPC〕就是该系统的新开展。
系统的内容GS1系统是以全球统一的物品编码体系为中心，集条码、射频等自动数据采集、电子数据交换等技术系统于一体的效劳于物流供给链的开放的标准体系。
GS1的编码体系数据载体GS1系统以条码符号、RFID标签等可自动识别的载体承载编码信息，从而实现流通过程中的自动数据采集。
1〕条码符号RFID〕2)射频标签〔RFID标签的优点是可非接触式阅读，标签可重复使用，标签上的数据可反复修改；抗恶劣环境；保密性强。
条码技术与及应用实验报告物流技术与装备——条码技术与应用实验报告实验报告1 雪碧EAN-132 益达EAN-133 立顿奶茶EAN-134 音箱EAN-135 鼠标垫EAN-136 摄像头EAN-137 500G硬盘EAN-138 内存条EAN-139 主板EAN-1310 显卡EAN-135、用Bartender条形码软件完成标签制作（1）EAN-131.条码种类：EAN-132.符号结构：EAN-13商品条码是表示EAN/UCC-13商品标识代码的条码符号，由左侧空白区、起始符、左侧数据符、中间分隔符、右侧数据符、校验符、终止符、右侧空白区及供人识别字符组成，如图1所示。
EAN-13各组成部分的模块数如图2所示。
图1 EAN-13条码符号结构图2 EAN-13商品条码符号构成示意图左侧空白区：位于条码符号最左侧与空的反射率相同的区域，其最小宽度为11个模块宽。
起始符：位于条码符号左侧空白区的右侧，表示信息开始的特殊符号，由3个模块组成。
左侧数据符：位于起始符右侧，表示6位数字信息的一组条码字符，由42个模块组成。
中间分隔符：位于左侧数据符的右侧，是平分条码字符的特殊符号，由5个模块组成。
右侧数据符：位于中间分隔符右侧，表示5位数字信息的一组条码字符，由35个模块组成。
校验符：位于右侧数据符的右侧，表示校验码的条码字符，由7个模块组成。
终止符：位于条码符号校验符的右侧，表示信息结束的特殊符号，由3个模块组成。
右侧空白区：位于条码符号最右侧的与空的反射率相同的区域，其最小宽度为7个模块宽。
为保护右侧空白区的宽度，可在条码符号右下角加”＞”符号。
”＞”符号的位置见图3。
2）一、EAN-81.条码种类：EAN-82.符号结构：EAN-8商品条码是表示EAN/UCC-8商品标识代码的条码符号，由左侧空白区、起始符、左侧数据符、中间分隔符、右侧数据符、校验符、终止符、右侧空白区及供人识别字符组成，如图4所示。
长春工业大学人文信息学院工商管理系物流管理专业课程设计条码技术与应用课程设计题目物流条码在家电行业中的应用专业年级2011级班姓名学号指导教师职称讲师日期2012年12月19 日一.企业背景简述（一）海尔企业的发展背景海尔集团公司的前身青岛冰箱厂是于1984年在引进德国利勃海尔电冰箱生产技术的基础上成立的。
在此之前，冰箱厂是一个亏损147万元的集体小厂，当时人们的质量意识还相当淡漠。
1985年4月,冰箱厂当众砸毁了有严重质量问题的76台冰箱，极大地提高了工人们的质量意识,这样做的结果是1988年荣获国家质量奖，1990年获电冰箱行业唯一的国家质量管理奖。
到1991年，连续五年被全国消费者评为”最受欢迎的轻工产品电冰箱类”第一名，这时的冰箱厂，无论是品牌的知名度还是在产品质量、服务质量上,都达到了一个空前的高度。
1991年12月份,以青岛电冰箱厂为核心企业，以空调器厂、冷柜厂为紧密层企业，经过改制，组建了海尔集团公司。
海尔集团通过技术开发、精细化管理、资本运营、兼并控股及国际化,使集团公司迅速成长为96年在全国500强中名列30位的大型企业集团,92年到96年五年间，海尔集团销售收入从8亿元飙升至61。
6亿元，97年1－8月份销售收入达66亿元。
目前海尔集团产品包括电冰箱、冷柜、空调器等13个门类5000余个规模品种，并批量出口到欧美、日本等发达国家和地区。
海尔商标在96年的无形资产价值达到77亿,成为名副其实的中国家电第一名牌.（二）、资本运营的两种方式海尔集团发展如此迅猛，完全得益于有效的资本运营模式，抓住有利时机，实现了低成本的资本扩张，其中最显著的有两种方式,一是通过股权融资,发行海尔冰箱股票，募集社会资金；二是以无形资产兼并有形资产，进行兼并重组,实现高效率的规模扩张。
从青岛电冰箱总厂发展到现在，随着企业制度的完善,管理的深化，海尔集团在企业兼并及盘活资产方面,经历了三个发展阶段：第一个阶段(1988－1990年）主要是投入资金，全盘改造。
徐州工程学院教案纸
第七章制造业生产线上的条码应用
第0节引导案列
家电生产企业的条码应用
一、系统构成与设备需求
二、具体方案
三、系统优点分析
四、总结
第一节产品追溯概述
质量追溯系统是在各生产线的上线工位采用针式或激光打印机(pinstamp)为工件打标二维码和可识别码，在上线、下线、装配和一些关键工位均设有扫描仪扫描解码二维码，并通过PLC等设备将数据记录到数据库中。
实现工件从上线、下线、装配的全程跟踪追溯。
第二节流程型制造业生产线条码质量追溯系统解决方案
1.概述
汽车生产质量管理系统提供产品全面的生产和质量管理，涵盖来料管理、发动机加工及装配、冲压、焊装、喷漆、总装、检测试车、Audit等。
2.方案原则
在企业车间现场建立统一中心数据库，作为物品流通的信息平台，以便于整体规范管理。
3.应用效果
汽车整车条码追溯系统是一个对产品链进行有效的质量管理、物流管理和控制的管理平台。
第三节追溯系统中的编码技术
为了追溯产品，系统必须完成下列工作。
1．为追溯对象编码
2．编码的条码符号生成与印制
3．条码信息的采集与追溯
引用案例天津天士力集团的重要追溯为例来说明编码的过程
第四节零部件标识技术
1.金属条码生成设备
1)理论知识
金属条码标签是利用精致激光打标机在经过特殊工序处理的金属铭牌上刻印一维或二维条码的高新技术产品。
2)常见的设备
YAG激光打标机
激光喷码机类 LM-CO2-30F-Ⅰ激光雕刻机类刻宝LS900
激光蚀刻机 MYRP-50L型
激光打码机类 AHL-YAG-90W 激光打标机
2.陶瓷条码
陶瓷条码耐高温、耐腐蚀、不易磨损，适用于在长期重复使用、环境比较恶劣、腐蚀性强或需要经受高温烧烤的设备、物品所属的行业永久使用。
永久性陶瓷条码标签解决了气瓶身份标志不能自动识别及容易磨损的行业难题。
通过固定在液化石油气钢瓶护罩或无缝气瓶颈圈处，为每个流动的气瓶安装固定的陶瓷条码“电子身份证”，实行一瓶一码，使用“便携式防爆型条码数据采集器”对气瓶进行现场跟踪管理，所有操作具有可追溯性。
3.隐形条码
纸质隐形条码系统，这种隐形条码隐形介质与纸张通过特殊光化学处理后融为一体，不能剥开，仅能一次性使用，人眼不能识别，也不能用可见光照相、复印仿制，辨别时只能用发射有一定波长的扫描器识读条码内的信息。
同时这种扫描器对通用的黑白条码也兼容。
隐形条码的几种形式：
1)覆盖式隐形条码
2)光化学处理的隐形条码
3)隐形油墨印制的隐形条码
4)纸质隐形条码
5)金属隐形条码
4.银色条码
在铝箔表面利用机械方法有选择地打毛，形成凹凸表面，则制成的条码称之为"银色条码"。
金属类印刷载体如果用铝本色做条单元的颜色，用白色涂料做空单元的颜色，这种方式虽然纸做起来经济、方便，但由于铝本色颜色比较浅，又有金属的反光特性（即镜面反射作用），当其大部分反射光的角度与仪器接收光路的角度接近或一致时，仪器从条单元上接收到比较强烈的反射信号，导致印条码符号条/空单元的符号反差偏小而使识读发生困难。
因此对铝箔表面进行处理，使条与空分别形成镜面反射和漫反射，从而产生反射率的差异。
5.条码印制载体与耗材
1）标签
2）碳带
第五节ERP中的条码应用集成
1.实际应用的困惑
2.ERP系统概述
相对于ERP企业资源计划的计划系统，条码集成系统是一套集工作流程、数据采集和标签打印一体的执行系统。
条码系统充分利用ERP系统的强大功能，提高生产过程和库存管理的效率以及客户服务水平,从而经济实惠、低风险的满足成长型企业管理的需要。
数据可被实时采集，以更新多种应用程序和数据库；
能与大部分主流条码数据集硬件、打印设备等进行实时互动通信；
能与所有串行数据采集装置进行互动通信，包括采集终端、计数器和电子秤等；企业可开发优化工作流程解决方案，从而不必被迫遵循ERP系统的数据采集和验证要求；
使用Windows环境创建脚本，将逻辑与数据库访问功能集成于ERP系统中，以实现验证和更新，还能创建供通信用的用户接口指令，可生成用户自定义标签和报告，作为脚本所含工作流的一部分。
3.ERP功能和特点
1）仓库管理
库存跟踪。
实际库存、循环盘点和库存合并自动化。
生产用料发货更方便。
收货和存储过程管理。
与您的商务系统相集成。
2）生产制造执行系统
工时跟踪。
控制生产跟踪。
支持残次品跟踪。
支持参数数据采集。
无序生产。
支持批量跟踪要求。
支持起自概念点的系列化。
3）包装发货管理
管理和指挥订单履行中的提货和包装过程。
提供控制和跟踪功能。
建立产品和订单标签及发货文件。
管理发货过程。
允许按托盘ID号或牌照发货。
【本章小结】
本章从产品质量控制与跟踪的角度出发，探讨了在整个生产过程中如何通过条码技术来实现产品的追溯。
通过在生产的各个关键环节或部位打印条码标签，可以通过生产线上的条码识读设备，将产品的过程信息存储在中心数据库中。
在今后的产品追溯中，通过扫描产品条码，就能够得到产品的全部信息。
【本章习题】
1．通过分析“应用案例7-2”，说明在整个产品追溯体系中用到的编码、条码。
2．目前，我国汽车制造业已经引入了“召回”制度，对缺陷产品实施召回。
通过分析“汽车生产线上的条码应用”案例，分析企业制造业准确定位问题车辆的具体技术措施。
