车辆轮胎胎压监测系统设计及实现

摘要在汽车高速行驶中，轮胎故障是所有驾驶者最为担心和最难预防的，也是突发性交通事故发生的重要原因。

保持标准的压力和温度是防止爆胎的关键。

轮胎压力温度监视系统（TPMS）主要用于在汽车行驶时实时的对轮胎气压温度进行自动监测，对异常情况进行报警，以保障行车安全，是驾车者、乘车人的生命安全保障预警系统。

目前TPMS主要有两种类型：间接式和直接式．从测量精度和实时性来说．直接式优于间接式。

TPMS 系统主要有二个部分组成：安装在汽车轮胎里的传感器模块和安装在汽车驾驶台上的系统主机。

一个TPMS系统有4个传感器模块。

系统主机向传感器模块发送激励信号，传感器模块响应系统主机发送回波信号，系统主机处理信号后把轮胎的压力和温度信息数据显示在屏幕上，供驾驶者参考。

如果轮胎的压力或温度出现异常，则报警，提醒驾驶者采取必要的措施；同时驾驶员可以根据实际情况设定温度和压力报警上下限。

关键词：TPMS，自动监测, 传感器, 主机系统AbstractHigh-speed driving in the car, tire failure was most worried about all the drivers and the most difficult to prevent, and it is important to sudden causes traffic accidents. Maintain the standard pressure and temperature are the key to prevent puncture. Tire pressure and temperature monitoring system (TPMS) is mainly used in the car driving on the tire pressure when the real-time automatic monitoring of temperature, warning of abnormal situations to ensure traffic safety, is the drivers, passengers, protection of life and safety of early warning systems . Currently there are two types of TPMS: indirect and direct style. Accuracy and real-time from it. Direct is better than indirect. TPMS system has two main parts: the installation of sensors in the car tires in the modules and installed in the car on the bridge of the system host. A TPMS system has four sensors modules. System of the host to send the excitation signal sensor module, sensor module sends echo response system host, the host processing system, signal the tire pressure and temperature information and data displayed on the screen for the driver information. If the tire pressure or temperature, abnormal, then the alarm to alert the driver to take the necessary measures; while the driver can set the temperature and pressure of the actual situation of alarm limits.Keywords: TPMS ， automatic monitoring，sensor， Host system摘要 (1)第1章引言 (5)1.1课题背景 (5)1.2 课题研究的意义 (5)1．3 TPMS的历史、现状和发展趋势 (6)第2章 TPMS原理及分类 (7)2.1 间接式TPMS系统 (7)2．2 直接式TPMS系统 (7)第3章系统设计要求 (9)3．1 系统工作环境 (9)3. 2 系统功能要求 (9)3．3 系统技术要求 (9)3．4 报警阀值设定 (10)第4章系统设计 (11)4．1 声表面波传感器 (11)4.1.1声表面波传感器介绍 (11)4.1.2 谐振器型传感器[13] (12)4.2 TPMS主机结构 (13)4.3 系统工作原理 (14)4.4 主要器件的选择 (15)4.4.1处理器 (15)4.4.2激励源 (15)4.5 系统电路原理图设计 (15)4.6硬件系统中关键部分的设计 (16)4.6.1激励信号的实现 (16)4.6.2开关设计 (18)4.6.3回波信号频率采集 (18)4.6.4 数据融合处理 (19)4.6.5 天线与匹配网络 (19)4.6.6 LCD显示 (20)4.7 MSP430模数转换 (21)4.8 系统工作流程 (23)结束语 (26)致谢 (27)参考文献 (28)附录 (30)第1章引言1.1课题背景随着汽车工业的飞速发展，人们在享受汽车高效便捷的同时，交通事故率也在不断提高，据统计，在高速公路上发生的交通事故有70％-80％是由于爆胎引起的。

胎压监测系统的设计)胎压监测系统（TPMS）是一种车载安全系统，用于监测和报告车辆轮胎的实时胎压信息。

该系统通过传感器在车辆的每个轮胎上安装，并通过无线通信将胎压数据传输到车辆中央处理单元（ECU）或驾驶舱的仪表板上的显示屏上。

胎压监测系统的设计旨在提高驾驶员和乘员的安全性、减少车辆维修和保养成本，并提高燃油效率。

1.传感器选择：选用高质量、高精度的胎压传感器。

这些传感器应能在各种温度和地形条件下工作，并能精确测量每个轮胎的胎压。

2.传感器安装位置：传感器应安装在每个轮胎的气门上，并与轮胎的空气腔相连。

传感器的安装位置应在车辆结构和无线通信方面具有良好的稳定性和可行性。

3.数据传输：胎压传感器通过无线通信将数据传输到车辆的中央处理单元或仪表板上的显示屏。

这需要选择适当的无线通信技术并设计合适的通信协议。

传输的数据应具有较高的可靠性和实时性。

4.数据处理和分析：车辆中央处理单元或仪表板上的显示屏应具备处理和分析胎压数据的功能。

这将涉及到设计合适的算法和逻辑，用于判断胎压是否达到警戒线，并提供相应的警示。

5.用户界面：胎压监测系统应具备友好的用户界面，以便驾驶员或乘员能够方便地查看和理解胎压数据。

这可能包括数字显示、指示灯、声音警报等反馈机制。

6.警报和报警：系统应当能够根据实时胎压数据发出警报和报警。

这可以通过仪表板上的显示屏、声音警报、风格振动等方式实现，以提醒驾驶员注意胎压问题。

7.可靠性和安全性：胎压监测系统的设计应具备高可靠性和安全性。

这包括传感器的稳定性、数据传输的可靠性、系统的抗干扰能力以及反面攻击的安全性保障等。

8.故障检测和维护：系统应能检测传感器的故障情况，并提示用户进行维护和更换。

这可以通过系统的自检功能、传感器故障检测算法等手段实现。

9.系统集成和兼容性：胎压监测系统的设计应能与车辆的其他系统进行良好的集成，并具有良好的兼容性。

系统设计应考虑到不同车辆的需求和要求，以便可以广泛适用于不同类型的车辆和市场。

车辆胎压监测方案怎么写随着汽车行业的发展和消费者对安全驾驶的重视，车辆胎压监测系统（TPMS）已经逐渐成为汽车行业的标配之一。

TPMS不仅有助于提高车辆安全性能，同时也可以减少车辆燃油消耗，延长轮胎使用寿命。

因此，车辆胎压监测方案的设计与实施显得尤为重要。

本文将介绍TPMS的基本原理和实施方案。

胎压监测系统的基本原理胎压监测系统是通过一组传感器来检测车辆的轮胎气压情况。

传感器会对轮胎的气压进行不断地测量和分析，然后将数据传输到中央处理器进行处理。

一旦轮胎的气压低于正常值，系统就会发出警告信号，提醒驾驶员进行检查调整。

胎压监测系统的传感器可以分为两种类型：间接式和直接式。

间接式胎压监测系统会利用车辆的轮速传感器和ABS系统来检测轮胎的气压情况。

而直接式胎压监测系统则是将压力传感器直接安装在轮毂上进行测量。

直接式胎压监测系统更精准、更灵敏，但其成本也相比间接式胎压监测系统更高。

一般而言，中高档车会采用直接式胎压监测系统，而低档车则会采用间接式胎压监测系统。

胎压监测方案的实施车辆胎压监测方案的实施需要从以下几个方面进行考虑：车型和胎压标准的选择不同的车型和轮胎规格需要有相应的胎压标准，车辆胎压监测方案的设计需要根据车型和轮胎规格的具体情况来确定合理的胎压监测标准。

传感器的选择和安装传感器的性能和精度会直接影响到胎压监测的准确性，因此需要选择合适的传感器，并且在安装时需要注意传感器的位置和安装角度。

通常情况下，传感器会安装在轮毂上，可以通过网络连接到车辆的监测系统。

在传感器的选择和安装方面，可以寻求专业的技术支持和建议。

警告机制的设置和实现车辆胎压监测系统需要有超出胎压安全范围的警告机制，以便及时告知驾驶员。

对于车辆胎压监测的警告机制，建议设置在达到临界胎压水平时发出声音或振动，并在车辆的显示屏上提示相应的警告信息。

此外，在车辆起动时或定期检查车辆时，也可以通过查询车辆胎压监测的历史记录来了解轮胎状况。

基于MPXY8300和STM32的汽车胎压监测系统设计汽车胎压监测系统（TPMS）是一种使用传感器监测车辆胎压的设备，旨在提醒驾驶员胎压异常，以确保行车安全。

本文将介绍基于MPXY8300压力传感器和STM32微控制器的汽车胎压监测系统的设计。

1.系统概述汽车胎压监测系统主要由以下几个部分组成：传感器模块、控制模块、显示模块和报警模块。

传感器模块负责测量胎压值并发送给控制模块，控制模块对胎压进行判断并控制显示模块和报警模块进行相应操作。

2.传感器模块设计MPXY8300压力传感器是一种具有高精度和低功耗的压力传感器，适用于胎压监测系统。

传感器模块将传感器与STM32微控制器进行连接，通过I2C或SPI接口发送胎压值给控制模块。

3.控制模块设计控制模块由STM32微控制器构成，负责接收传感器模块发送的胎压值，并进行胎压状态判断。

当胎压异常时，控制模块将控制显示模块显示对应的胎压状态，并通过报警模块发出声光报警信号。

4.显示模块设计显示模块采用液晶显示屏，用于显示每个轮胎的胎压值和胎压状态。

控制模块通过串口或并行接口与显示模块进行通信，并发送相应的显示信息。

5.报警模块设计报警模块主要由蜂鸣器和LED指示灯组成。

当胎压异常时，控制模块将控制蜂鸣器发出声音，并通过LED指示灯闪烁来提醒驾驶员。

6.系统工作流程系统在工作时，传感器模块不断测量胎压值并发送给控制模块。

控制模块接收到胎压值后，通过一定的算法进行胎压状态判断，如果胎压异常，则控制显示模块显示相应的胎压状态，并控制报警模块发出声光报警信号。

当胎压恢复正常时，系统将不再发出报警信号。

7.系统特点该系统采用了高精度和低功耗的MPXY8300压力传感器，能够准确测量胎压值。

通过STM32微控制器的处理和控制，能够实时监测胎压状态，并通过显示模块和报警模块提醒驾驶员。

同时，该系统还具有低功耗和可靠性高的特点。

总结：。

车辆轮胎气压监测系统设计与实现一、引言车辆轮胎气压监测系统的出现使得汽车的驾驶更加安全和经济。

未经监测的轮胎气压可能导致车辆性能下降、燃油消耗增加、甚至引发危险。

对于高速公路和长途运输来说，车辆轮胎气压监测系统显得尤为重要。

本文将介绍车辆轮胎气压监测系统的设计和实现。

二、系统设计1. 系统框架车辆轮胎气压监测系统主要由传感器、数据处理器、通信模块、显示器组成。

传感器用于检测实时轮胎气压情况并将数据传输给数据处理器，数据处理器将气压数据进行处理并通过通信模块传输给显示器，最后显示器将数据反馈给驾驶员。

2. 传感器传感器是车辆轮胎气压监测系统中最核心的组成部分。

传感器分为内置式和外置式，内置式传感器直接固定在轮胎内部，外置式传感器则安装在轮胎外固定在轮毂上。

传感器除了用于检测轮胎气压，还可以检测轮胎温度、车速等参数。

3. 数据处理器数据处理器主要负责气压数据的计算、处理和存储。

对于多模式的车辆轮胎气压监测系统，处理器还需要对传感器测量出来的数据进行自适应的匹配处理。

4. 通信模块通信模块是将处理器计算出来的数据传输给车内显示器的关键组件。

通信模块可以分为有线和无线两种，有线通信模块通过CAN总线或其他总线实现数据传输，而无线通信模块则可以通过Bluetooth 或 Wi-Fi实现数据传输。

5. 显示器最后一个重要组成部分是显示器。

显示器可以分为运动式和静态式，运动式显示器应用于长途运输的卡车和客车上，它能够显示当前车辆轮胎的气压和温度数据，并能随时反馈到驾驶员。

静态式显示器引入了更多的虚拟系统的概念，帮助司机更加快速和准确地判断车辆状态。

三、实现过程1. 系统设计轮胎气压监测系统的设计首先需要确定监测点的位置，一般情况下，车辆轮胎气压监测系统一般安装在车辆轮毂上。

其次需要确定传感器的类型，根据其内部结构和测量原理的不同，传感器的性质是各不相同的，需要根据实际应用场景选择合适的传感器。

2. 车辆实测进行车辆实测可以更加科学地分析轮胎气压及温度等参数的变化，进而优化设计方案。

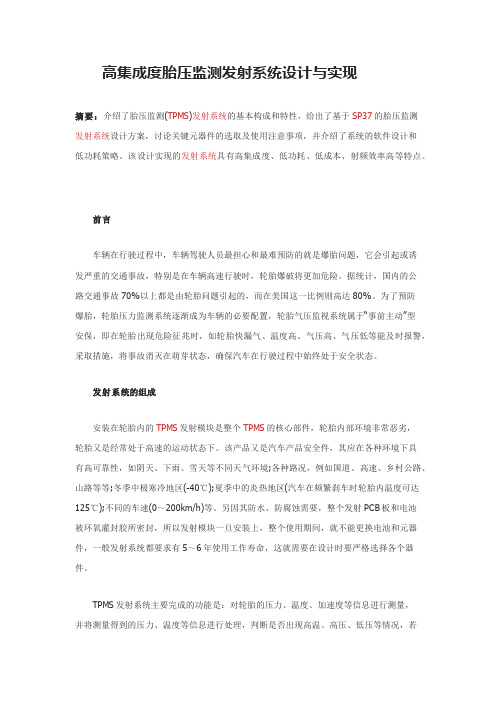

高集成度胎压监测发射系统设计与实现摘要：介绍了胎压监测(TPMS)发射系统的基本构成和特性，给出了基于SP37的胎压监测发射系统设计方案，讨论关键元器件的选取及使用注意事项，并介绍了系统的软件设计和低功耗策略。

该设计实现的发射系统具有高集成度、低功耗、低成本、射频效率高等特点。

前言车辆在行驶过程中，车辆驾驶人员最担心和最难预防的就是爆胎问题，它会引起或诱发严重的交通事故，特别是在车辆高速行驶时，轮胎爆破将更加危险。

据统计，国内的公路交通事故70%以上都是由轮胎问题引起的，而在美国这一比例则高达80%。

为了预防爆胎，轮胎压力监测系统逐渐成为车辆的必要配置，轮胎气压监视系统属于“事前主动”型安保，即在轮胎出现危险征兆时，如轮胎快漏气、温度高、气压高、气压低等能及时报警，采取措施，将事故消灭在萌芽状态，确保汽车在行驶过程中始终处于安全状态。

发射系统的组成安装在轮胎内的TPMS发射模块是整个TPMS的核心部件，轮胎内部环境非常恶劣，轮胎又是经常处于高速的运动状态下。

该产品又是汽车产品安全件，其应在各种环境下具有高可靠性，如阴天、下雨、雪天等不同天气环境;各种路况，例如国道、高速、乡村公路、山路等等;冬季中极寒冷地区(-40℃);夏季中的炎热地区(汽车在频繁刹车时轮胎内温度可达125℃);不同的车速(0～200km/h)等。

另因其防水、防腐蚀需要，整个发射PCB板和电池被环氧灌封胶所密封，所以发射模块一旦安装上，整个使用期间，就不能更换电池和元器件，一般发射系统都要求有5～6年使用工作寿命，这就需要在设计时要严格选择各个器件。

TPMS发射系统主要完成的功能是：对轮胎的压力、温度、加速度等信息进行测量，并将测量得到的压力、温度等信息进行处理，判断是否出现高温、高压、低压等情况，若出现上述情况之一，则系统把数据信息叠加到433.92MHz的载波上，通过天线进行发射，提供给车身控制器。

根据胎压发射系统需要完成的功能，发射系统需要包括：(1)压力温度传感器;(2)微控制器;(3)RF发射器;(4)电池;(5)天线。

汽车轮胎气压实时监控及提醒系统的设计研究汽车轮胎气压的监控和提醒系统在现代汽车上已经成为一个非常普遍而重要的功能。

随着汽车的智能化和自动化程度不断提高，对于轮胎气压的实时监控和提醒系统的要求也越来越高。

本文将从设计研究的角度，探讨汽车轮胎气压实时监控及提醒系统的原理、设计方法和关键技术等方面进行深入分析。

一、系统原理汽车轮胎气压实时监控及提醒系统的原理比较简单，主要包括传感器、数据采集模块、数据处理与显示模块和警告模块四个部分。

1. 传感器：传感器是系统的核心组成部分，通常采用压力传感器或者温度传感器。

压力传感器用于实时监测轮胎内部的气压值，而温度传感器则用于监测轮胎的温度变化。

2. 数据采集模块：数据采集模块负责将传感器采集到的数据进行采集和处理，并通过无线通信方式传输到主控制单元。

3. 数据处理与显示模块：数据处理与显示模块将接收到的数据进行处理、分析，并将结果显示在汽车仪表盘或者中控屏幕上。

一般包括轮胎气压值、温度值以及警告信息等。

4. 警告模块：警告模块会根据数据处理结果和预设的阈值进行比较，当轮胎气压或温度超出预设范围时，会发出警报以提醒驾驶员。

二、设计方法汽车轮胎气压实时监控及提醒系统的设计方法主要包括传感器选择、数据处理算法设计和系统集成等方面。

1. 传感器选择：传感器的选择对于系统的性能和精度起着至关重要的作用。

一般而言，压力传感器需要具备高精度、高稳定性和较宽的工作温度范围，以确保在不同工况下能够稳定准确地监测轮胎内部的气压值。

而温度传感器则需要具备快速响应、高灵敏度和良好的线性度等特点。

2. 数据处理算法设计：在数据处理和显示模块中，需要设计相应的算法来对采集到的数据进行处理和分析。

一般需要进行数据滤波、校准和修正等过程，以确保监测结果的准确性和稳定性。

还需要设计相应的警报算法，当监测数值超出预设范围时，能够及时准确地发出警报。

3. 系统集成：系统集成是一个综合性的工程，需要考虑传感器、数据采集模块、数据处理与显示模块以及警告模块的集成方式和通信方式。

车辆胎压监测方案设计简介随着汽车行业的不断发展，安全性逐渐成为车主们选车的重要指标之一。

其中，车辆胎压作为影响行车安全原因之一，备受关注。

为了降低意外事故的发生率，车辆胎压监测已经成为了一个重要的安全管理系统。

本文旨在设计一种车辆胎压监测方案，以提高车辆行驶安全性和可靠性。

胎压监测方案设计方案简述车辆胎压监测方案是通过安装在车轮上的传感器，实时监测车辆的胎压，并将数据传输给车主或者维修人员。

在车辆胎压异常的情况下，系统将会发出提示，以及警告信息提醒车主及时处理并排除隐患。

方案实现车辆胎压监测方案的实现主要包括以下几个方面：1.传感器的选择传感器是车辆胎压监测方案中最基本的组成部分。

传感器的类型有很多种，如电容式传感器、电阻式传感器以及压电式传感器等。

针对不同的应用场景和需求，可以选择不同类型的传感器。

但是需要注意的是，选购传感器时需要考虑到其灵敏度、精准度、抗干扰性等因素。

2.信号采集传感器采集到的信号需要经过信号调理以后才能传输给车主或者维修人员。

信号调理主要包括放大、滤波等处理，使得信号质量更加稳定、精准。

3.数据传输监测到的车辆胎压需要传输到车主或者维修人员手中，这需要设计相关的通讯协议以及信号传输方式。

目前，比较流行的传输方式主要有有线方式和无线方式两种。

4.数据解析接收到监测到的车辆胎压数据之后，需要对数据进行解析并进行处理。

比较常用的解析方法主要有协议解析和数据解码等，通过这些方法可以将数据进行转化以便进行存储和分析。

胎压监测方案的应用车辆胎压监测方案的应用不仅可以提高行驶安全性和可靠性，还可以对汽车维修、生产和售后进行管理和监视。

在汽车维修中，胎压监测方案可以作为一种检测手段。

通常，在进行汽车保养和维修时，都需要检查胎压情况。

通过胎压监测方案可以快速、精准的获取到车辆胎压信息，从而实现检查和维护效率的提高。

在汽车生产中，胎压监测方案可以作为一项必备的技术。

车辆胎压不合格将严重影响车辆的行驶安全和使用寿命。

胎压监测系统方案1. 引言胎压是指轮胎内气压的大小。

适当的胎压对于汽车的性能、安全性和燃油经济性非常重要。

然而，长时间的行驶或恶劣的路况可能会导致胎压的下降，从而给行车带来安全隐患。

为了解决这一问题，胎压监测系统应运而生。

本文将介绍一种胎压监测系统方案，包括其原理、硬件设计和软件开发。

2. 胎压监测系统原理胎压监测系统通过安装在车轮上的传感器来实时监测车辆的胎压情况。

这些传感器将胎压数据传输到汽车中央控制单元（ECU）中。

ECU通过接收到的数据来判断胎压是否低于预设范围，如果是则触发警报，提醒驾驶员进行相应的处理。

3. 硬件设计胎压传感器是该系统的核心硬件。

传感器通常由一个压力传感器、一个无线通信模块和一个电池组成。

压力传感器用于测量轮胎内的气压值，并将该值转化为电信号。

无线通信模块负责将测量得到的胎压数据发送到ECU。

电池提供传感器的电力供应。

该系统还需要一个接收器，用于收集传感器发送的胎压数据，并将其传输到ECU。

接收器可以通过蓝牙、Wi-Fi或其他无线通信技术与ECU进行连接。

4. 软件开发胎压监测系统的软件主要包括ECU端的软件和车载终端的软件。

ECU端软件负责接收和处理从传感器和接收器传来的胎压数据。

它会根据预设的胎压范围判断胎压是否过低，并触发相应的警报。

同时，ECU端软件还可以提供胎压历史记录和统计信息的功能，以帮助驾驶员进行车辆维护和胎压管理。

车载终端软件负责接收ECU端发送的警报和胎压信息，并在车辆仪表盘上显示。

驾驶员可以通过车载终端软件来监控胎压情况，并根据需要进行相应的处理。

5. 系统优势胎压监测系统方案具有以下几个优势：•实时监测：胎压监测系统可以实时监测车辆的胎压情况，驾驶员可以及时采取相应的措施，确保行车安全。

•节省能源：保持适当的胎压可以减少汽车的滚动阻力，达到节省燃料的目的。

•提高轮胎寿命：适当的胎压可以减少轮胎表面的磨损，延长轮胎的使用寿命。

•方便操作：驾驶员可以通过车载终端软件方便地监控胎压情况，无需繁琐的操作和编程。
