关于减小电能计量装置综合误差的建议摘要：目前，我国的电力企业已逐步走向智能化发展，很多电网的建设不再局限于满足人们生活基本为要求，而是朝着更加智能化、一体化的电力企业可持续性发展方向走去。
而伴随着人们的电力要求上涨，对于电能计量装置的计量准确性，相关人员给予了非常大的重视。
其计量好坏不仅影响着整个电力企业的经济效益，还关乎着经济核算工作的顺利进行，与用户、企业有着直接的切身利益。
因此本文主要就电能计量装置计量准确性影响因素进行探究分析，并提出一些个人观点，以供参考。
关键词：电能计量装置；计量准确性；影响因素前言：随着我国人民生活质量的提高，人们对于电力资源的需求正在日益增长。
而在电力系统中电能计量的准确程度成了电力企业提高经济效益的关键点之一。
因此，随着电能计量装置的广泛运用。
相关人员应当重视起当下电力计量装置准确性问题。
不断的完善电力计量装置的应用，从而更好更快的推动我国的电力企业智能化发展。
1.电能计量的重要性（1）电能资源作为人类日常使用的商品具有一定的特殊性，而一般的电能输出使用都是通过科学的电力计量来准确的反应电能计量数据，这类工作不仅能使电力企业收获较为可观的经济效益，还能使其掌握各方面电能的准确数据，从而得到有效的反馈信息。
（2）电力计量的好坏可以直接影响电力企业与用户之间的平衡关系，其不仅维护着企业的经济效益，同时也包含着用户的合理使用权利。
因此电力企业在进行电能计量时，提高其准确性能够更好的维护企业与用户之间的联系，并能在一定程度上推动企业的长效发展。
（3）电力计量不同于别的工作，它自身就具有一定的复杂性、系统性。
电力企业想要稳步提高电力计量的准确性就要不断的加强电力计量工作的把控，制定合理的计量管理体系，并不断的对电力计量设备进行科学配置，从而更加全面的促进电力计量工作健康发展。
2 电能计量装置计量准确性影响因素2.1 电能表使用不当，电能表产品本身的质量问题在电能表计量中，电能表断线、接线错误等均会引起较大的计量误差，由于这类误差较为明显，容易被发觉。

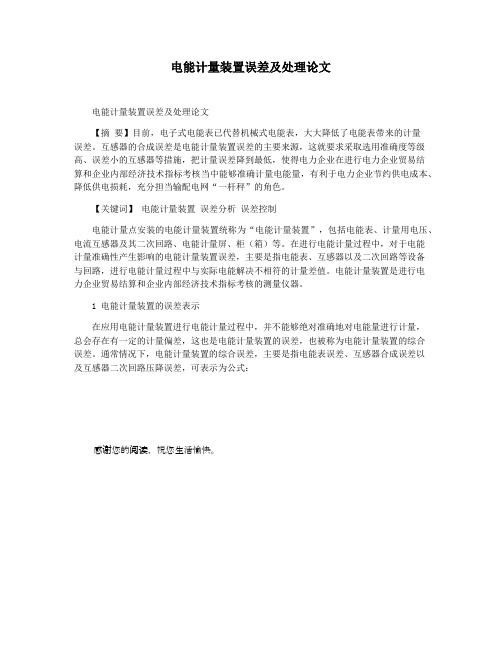

电能计量装置误差及处理论文
电能计量装置误差及处理论文
【摘要】目前，电子式电能表已代替机械式电能表，大大降低了电能表带来的计量
误差。
互感器的合成误差是电能计量装置误差的主要来源，这就要求采取选用准确度等级高、误差小的互感器等措施，把计量误差降到最低，使得电力企业在进行电力企业贸易结
算和企业内部经济技术指标考核当中能够准确计量电能量，有利于电力企业节约供电成本、降低供电损耗，充分担当输配电网“一杆秤”的角色。
【关键词】电能计量装置误差分析误差控制
电能计量点安装的电能计量装置统称为“电能计量装置”，包括电能表、计量用电压、电流互感器及其二次回路、电能计量屏、柜（箱）等。
在进行电能计量过程中，对于电能
计量准确性产生影响的电能计量装置误差，主要是指电能表、互感器以及二次回路等设备
与回路，进行电能计量过程中与实际电能解决不相符的计量差值。
电能计量装置是进行电
力企业贸易结算和企业内部经济技术指标考核的测量仪器。
1 电能计量装置的误差表示
在应用电能计量装置进行电能计量过程中，并不能够绝对准确地对电能量进行计量，
总会存在有一定的计量偏差，这也是电能计量装置的误差，也被称为电能计量装置的综合
误差。
通常情况下，电能计量装置的综合误差，主要是指电能表误差、互感器合成误差以
及互感器二次回路压降误差，可表示为公式：
感谢您的阅读，祝您生活愉快。
电能计量装置综合误差分析及对策电能计量装置由各种类型的电能表或与计量用电压电流互感器及其二次回路相连接组成的用于计量电能的装置，包括电能计量柜。
计量装置误差由电能表误差、互感器误差和二次回路误差造成。
电能表、互感器误差是变化的，它和设备材料和安装工艺等因素有很大关系。
本文着重对电能表、互感器的误差分析，通过对选表型，互感器的配置及优化计量二次回路，使电能计量装置综合误差得到控制，进而提出对电能计量装置综合误差的改进方法。
标签：电能计量、综合误差、控制电能是一种商品，电能计量装置则是一把秤，它的准确与否，直接关系到供用电双方的经济利益。
为了使电能计量装置公平有效，依据《电能计量装置技术管理规程》的要求，我们应最大限度的降低电能计量装置的综合误差，做到公正合理计费。
计量装置选型安装等直接关系着计量装置的综合误差，进而影响电网企业、发电厂和客户的经济效益。
下面就电能表、互感器引起的误差和造成的电量损失作一简单介绍。
1、电能计量装置的综合误差及分析电能计量装置的综合误差包括电能表本身误差、互感器合成误差、及电压互感器二次导线压降引起的误差，三者的代数和统称为综合误差。
可以用下式表示：式中γ是综合误差;γb --- 电能表的相对误差（%）;γh --- 互感器合成误差（%）1.1电能表误差分析电能表是电力企业中使用普遍的电测仪表，电能表是强制检定贸易结算的计量器具。
电子式电能表目前有功0.2s/0.5s/1/2级，无功2级，其中1类电能计量装置选用0.2s/2级电能表，二、三类计量装置选用0.5s/2级电能表，四类选用1/2级电能表，五类选用2/2级电能表。
电子式电能表随负载电流和功率因数变化产生的误差分正负，主要有表的元件器造成。
电能表的正负误差会影响计量装置的综合误差。
1.2计量用互感器误差分析互感器存在比差和角差，在测量结果中也存在一定的误差，其组成互感器的综合误差。
在实际的电能计量装置中，除了电能表的误差可以在负荷点下将其误差调至误差最小，其他的计量装置误差均与实际二次回路的运行参数有关。
浅析电能计量装置综合误差产生的原因及应用对策摘要：在电力系统中，为了实现对电量的精确计算，保证电力企业的经济效益，需要安装电能计量装置对用户使用的电量进行计算。
但是，在使用电能计量装置时，装置的计算电量与用户实际使用的电量会有一定的误差。
本文结合实际工作将对电能计量装置产生误差的原因进行分析，并研究其应用对策。
关键词：电能计量装置；误差；原因；对策电能作为当前我国应用非常广泛的能源，也是一种商品。
供电企业与用户之间存在着买卖的关系，而电能计量装置作为买卖关系中的“秤”，其准确度的高低直接影响到了双方的经济利益。
因此，供电企业需要不断降低电能计量装置的误差，保证电能交易的公平性。
1.电能计量装置综合误差产生的原因1.1误差的产生情况1.1.1电能计量装置产生的误差电能计量装置主要包含三个部分：电能表、互感器及二次接线。
其误差亦由这三部分的误差组成，统称为综合误差，即为电能表误差、互感器合成误差、电压互感器二次导线压降引起的误差三者的代数和。
电能表的误差又称相对误差，在电能计量装置产生的误差中，供电企业可以将电能表部分的相对误差控制在最小的范围内[1]。
电能计量装置其它部分的误差基本上是由于部件运行参数引起的，只能通过部件生产厂家对运行参数的调整来实现。
要将电能计量装置的误差控制在最小的范围内，需要在计量装置安装时，进行误差调试，且各部分都要符合相应的生产技术标准。
在电能表计量装置的调试中，需要先确定误差调试的等级，然后对装置进行调整工作。
通过这一步骤，可以将误差控制在最小的范围内，并消除装置本身存在的误差。
电能计量装置在投入使用的过程中，需要专业人员对电能计量装置进行检查，对存在较大误差的装置进行调整[2]。
1.1.2电能计量装置的选型与使用在电能计量装置的安装过程中，需要按照相应的标准，选择电能计量装置。
在选择电能计量装置时，需要合理的选择电能计量装置的型号、规格，按照相关规定，设定装置的基本电流、准确度等级等参数。
电能计量装置综合误差的探究电能计量装置是电力系统不可或缺的一部分，其是电能输送的保证，也是电力企业效益的保证。
但是在实际的计量过程中，由于受种种因素的影响，电能计量装置会出现一些误差，这些误差影响了电能计量的准确性，对用户和电力企业都造成了困扰。
为了缓解这种局面，必须要加大电能计量装置综合误差的控制。
文章主要分析了电能计量装置综合误差控制的重要性，对误差产生原因和控制对策进行了重点研究。
标签：电能；计量装置；综合误差；重要性新形势下，电力企业的发展也将迎来新的机遇。
在这个特殊的时期，电力企业必须要做好方方面面的工作，除了确保电能输送的可靠性之外，还要确保电能计量的准确性。
1 电能计量装置综合误差控制的重要性电流、电能表、电压互感器和连接导线是电能计量装置的主要组成部分，而这几部分的误差共同组成了电能计量装置的综合误差。
在电力企业的日常运营中，为了保证电能的合理利用，保证电力企业的经济效益，必须要对用户的用电量进行统一计算，而电能计量装置是电费回收和电网线损统计的重要依据。
如果不注重电能计量装置综合误差的控制，使得误差不断扩大，将会有损电力企业在用户心中的形象，也会给电力企业造成经济损失。
同时，加强电能计量装置综合误差的控制，是电力企业实现可持续发展的必然选择，是电力企业面对激烈的市场竞争的必然举措，电力企业搞好与用户关系的重要首选。
2 电能计量装置综合误差的几大主要成因电能计量装置误差的产生与诸多因素有关，电能计量装置自身的设备会造成误差，电能计量装置工作的环境也会造成误差，但这其中最主要的误差还是电能计量装置自身造成的误差，要想控制误差，必须要分析综合误差产生的主因。
2.1 所使用的电能表、互感器准确度不高造成的误差电能计量装置中电能表和互感器的配备必须要合理，必须要确保二者的准确度。
如果二者准确度等级不够，那么在实际的计量中误差必然会较大。
当前，部分电力企业为了节省投入，不愿意购置高精度的电能表和互感器，无法保证二者的高准确度，使得实际计量误差大，导致综合误差的出现。
电能计量装置综合误差分析及减小措施发布时间：2021-05-18T03:11:24.034Z 来源：《中国电业》（发电）》2021年第2期作者：刘政江[导读] 因此探究一种成体系的、具有普遍适用性的电能计量装置运行状态评估体系十分必要。
鄂尔多斯电业局电能计量中心内蒙古鄂尔多斯 017000摘要：近几年在国家相关政策的鼓励下，光伏、风电、水电等清洁能源发电企业发展尤为迅速。
电能计量装置作为电力市场电量结算的依据，其准确性直接影响到电量结算的公平、公正。
电能计量装置主要由电能表、电流互感器、电压互感器及其二次回路构成，这些部分在实际运行中都会出现误差，并直接导致电能计量准确性降低。
因此，研究电能计量装置各组成部分的误差产生机理，确定影响误差大小的因素，制定减小误差的有效措施，对于提高电能计量准确性和保障电力市场交易公平、公正具有重要的意义。
关键词：电能计量装置；综合误差；减小措施1电能计量装置简介电能计量装置是发电公司、电网公司、售电公司及电力用户之间进行准确计量、精准贸易结算、公平公正交易及电力系统内部经济技术指标考核的重要工具，其运行的准确性和稳定性直接关系到贸易双方的经济利益。
新电改的推行加快了电力市场多元化的步伐，使得售电利益关系趋于复杂化。
与此同时，贸易双方对电能计量装置的准确性和可靠性有了更高的要求。
随着科学技术的创新与发展，企业应该积极引入新技术，提升电能计量装置的准确性，促进企业的良性发展。
就目前情况来看，我国电能计量装置的相关技术发展较快，很多设备已经能够实现智能化运行。
然而，由于存在一些技术以及操作的原因，我国现场电能计量装置的运行状态评估系统并没有得到完善。
国外对于电能计量状态评估方面的研究，重点在于计量数据的处理分析和智能电网的建设，至今并没有一套具有超强适用性的计量装置评估方法。
国内的电能计量研究重点在于计量数据的通信传输和处理方面，很少关注计量装置的运行状态，主要通过人工现场检验和调节的方式检验电能计量装置的状态，目前并没有形成统一的运行状态评估系统与体系。
浅析电能计量装置综合误差
纪伟敏重庆市电力公司江津供电有限责任公司
摘要：电能计量装置是电力系统电能计量的重要设备，它的准确可靠直接关系到电力系统的经济效益，它主要由电流、电压互感器、电能表、电压互感器二次回路导线组成。
本文结合电能计量的现状，对电能计量装置的综合误差及其降低误差的措施进行了探讨分析。
关键词：电能计量装置；电流互感器；电能表；综合误差
长期以来，电力系统电网中各计量点电量都以安装在该计量点的电能表的读数计量来结算，而对互感器的合成误差、电压互感器二次回路压降误差常常忽略。
近年来，随着市场经济的发展，商业化运营的管理，国家电力公司的成立，内部模拟市场的推广，对电能计量准确性越来越重视，各计量点的电能计量装置的综合误差就显得尤为重要，特别关键的是电能计量装置的综合误差是追补电量的重要依据。
1 电能计量的现状
电能计量的准确性一般主要涉及到计量的盲点、计量设备的准确性、抄表以及反窃电等一系列问题，其主要的现状如下：
(1)关口电能表在结构和功能上存在缺陷，普遍采用国产三相两元件感应式电能表。
(2)高压出线侧不具备电能计量的条件。
这是主要由于电力单位的供电量是按发电机出口电量减去厂用电量来综合考核的，但是考虑到实际情况如不少电厂的高压出线侧没有电能计量装置，而主要的计量点设在发电机出口，最终就不能很好地准确计量关口电量。
(3)关口表现场校验方法不合理，并且电压互感器的二次导线压降引起的计量误差较大。
1电能计量装置的综合误差分析
1.1电能表选型及使用不当引起的误差
1)为了保证电能计量装置准确地测量电能，必须按照《电能计量装置技术管理规程》的要求，合理选择电能表的型式、电压等级、基本电流、最大额定电流以及准确度等级。
对于月平均用电量在100万kW.h以上的Ⅱ类高压计费用户，应采用0.2级的电压、0.2S级电流互感器，0.5级的有功电能表及2.0级无功电能表。
在实际运行中，若用户的负荷电流变化幅度较大或实际使用电流经常小于电流互感器额定一次电流的30%，长期运行于较低载负荷点，会造成计量误差，应采用宽负载电能表。
2)用三相三线电能表测量三相四线电能将引起附加误差。
由于三相负载不平衡，中性点普遍有电流存在，而Ib=In-Ia-Ic所以，缺少电流Ib所消耗的功率，引起附加误差。
1.2电能表产品误差
按国家统一的电能表设计要求，生产电能表应采用五类磁钢，该类磁钢性能稳定不易失磁，是保证电能表误差稳定的重要部件。
但有的电能表制造商为了在价格战中取胜，擅自修改设计，选用稀土磁钢或三类磁钢，生产成本可下降10%左右，但存在着严重的质量隐患。
即使安装前误差调试合格，投入运行后由于磁钢的不断失磁，致使电能表的阻尼力矩不断减小，电能表愈走愈快。
这是造成运行中电能表出现正误差超差的主要原因。
现在大力推广使用的电子式电能表产品误差普遍很好，主要依靠采样元件，计量芯片及相关电子元器件性能的可靠和稳
定，如出现问题，误差往往比机械表大，甚至会无法计量显示，产品质量是保证误差的关键。
1.3电压互感器二次导线压降引起的误差
电压互感器的负载电流通过二次连接导线及串接点的接触电阻时会产生电压降，这样加在电能表上的电压不等于电压互感器二次线圈电压，因此会产生计量误差。
根据《电能计量装置技术管理规程》规定，对于Ⅰ、Ⅱ类计费电能计量装置，电压互感器的二次压降不大于额定二次电压的0.2%，其他大于额定电压的0.5%。
1.4电流互感器选用不当引起的误差
由于一次电流通过电流互感器一次绕组时，要使二次绕组产生感应电动势，必须消耗磁，使铁芯产生磁通。
电流互感器的误差是由铁芯所消耗的励磁安匝引起的。
电流互感器误差取决于互感器的比差、角差，而比差、角差又与外接负载阻抗Zb、铁芯抗角α，铁芯损耗电量角φ有关。
由互感器电流特性曲线、负荷特性曲线和误差特二次负荷要控制在25%～100%之间，一次电流为其额定值60%左右，至少不得低于30%，才能使最优状态，从而降低电流互感器误差。
接入电流互感器的二次负荷包括电能表阻抗、接触电阻。
现在电子表的大量使用，其二次负荷远低于机械表，多数不到1VA，互感器实际二次负荷小于额定二次负荷的1/4，这样就会发生运行中的电流互感器超差的情况。
2降低电能计量装置综合误差的措施
2.1采用复合变比电流互感器自动转换计量装置
对负荷电流长期运行在电能表额定负荷20%以下的线路，可安装复合变比电流互感器自动转换计量装置，与复合变比电流互感器配套使用，通过在线检测，确定线路运行电流的大小，经识别比较后，发出指令，命令计量装置在大变比运行还是在小变比运行，以提高电能表的计量准确度。
2.2减小电压互感器二次回路压降
1)设置计量专用的二次回路。
对重要电能表装设专用的PT二次回路将电能表的二次回路与其他表计、继电保护装置等回路分开，直接由PT二次端子单引专用电缆线至电能表。
2)对10kV侧计量可将电能表装在靠近PT的开关室这样可大大缩短二次导线长度，从而可以大大减少二次回路压降及其引起的计量误差，但开关室的温度随季节变化较大，故这只适用于开关室、保护室在一起的场所，否则必须采用温度特性好，附加误差小的电能表才可行。
3)加粗电压互感器二次导线截面，减少接点接触电阻。
互感器二次回路的连接导线应采用铜质单芯绝缘线，电压二次回路连接导线截面应按允许电压降计算确定，至少应不小于2.5mm2，而根据一些经验公式，导线截面S(mm2)估算如下：对I类计量装置S≥0.24LI(mm2)对其他计量装置S≥0.12LI(mm2)L：导线长度(m)I：PT二次电流的大小(A)当专用PT二次回路有必不可少的开关接点(例如双母线供电时，电能表的电压所必须通过的隔离开关联锁接点)时，应采用多接点并联，以减少接点接触电阻，专用的二次回路如果接有保险管，对其接触好坏，应特别注意，要装用接触良好的保险管。
4)减小负载，以减小回路电流，从而减小回路压降。
2.3对接入中性点绝缘系统的电能计量装置
应采用三相三线制电能表，其2台电流互感器二次绕组宜采用四线连线;对三相四线制的电能计量装置。
其3台电流互感器二次绕组与电能表之间宜采用六
边线。
如采用四线连接。
若公共线断开或一相电流互感器极性相反，会影响计量。
且进行现场检验时，采用单相法每相电流互感器二次负载电流与实际负载电流不一致，给测试工作带来困难。
且造成测量误差。
2.4开展计量装置综合误差分析
把投运前电流、电压互感器合成误差、电压互感器二次回路压降误差通过计算形成数据表。
在每次的周期校验时，都可以对照各项数据配合电能表进行调整，使计量综合误差达到最小。
同时，按规程规定做好电能表、电流互感器、电压互感器进行周期检验和轮换工作。
2.5对互感器误差进行调整
我们知道，电能计量综合误差的大小主要决定于电能表本身的误差和互感器的合成误差。
因此可根据现场的具体情况，对运行中的电流互感器、电压互感器进行误差补偿，使其误差尽可能地减小，甚至小到可以忽略;另外，还可通过调整某一相或两相电流、电压互感器的比差和角差来减小互感器的合成误差。
2.6经常检测电流互感器倍率和计量回路
有些窃电户为了少交电费，往往私自将原装的电流互感器更换为较大倍率的电流互感器，甚至仍装上原来电流互感器的铭牌。
在检查时，应注意电流互感器的实际倍率是否与铭牌相一致。
检查电流互感器的一次回路或二次回路是否短接、二次回路是否伪接或开路、二次端子的极性或换相是否错接等。
对电压互感器，应检查其接线的正确与否，防止虚接、伪接与二次回路的开断以及换相错接等。
2.7合理确定电流互感器额定一次电流及其二次负荷
电流互感器额定一次电流的确定，应保证其在正常运行中的实际负荷电流达到额定值的60%左右，至少应不小于30%，否则应选用高动热稳定电流互感器以减小变比。
通过合理选择电流互感器额定一次电流，使电流互感器运行在最优状态，从而降低电流互感器误差。
2.8完善计量装置
选择专业大厂生产的高精度、稳定性好的多功能电能表。
由于电子技术的发展，现在多功能电子表已日趋完善，其误差较为稳定，且基本呈线性。
一只多功能电子表可同时兼有正、反向有功，正、反向无功四种电能计量和脉冲输出、失压记录、追补电量等辅助功能，且过载能力强、功耗小。
对Ⅰ、Ⅱ类用户应采用全电子式电能表。
专业大厂生产的多功能电能表在元器件材料、设计技术水平、质量检验均有较高要求，是实际使用的首选。
3结束语
对电能计量装置的最基本要求是准确，是否准确是用综合误差来评价的。
通过分析误差产生原因，找到减小电能计量装置的综合误差的方法，不仅可以提高电能计量的准确度，还可大大减少计量设备的投资。
电能计量装置作为考核主网线损的重要依据，是电力系统走向市场的重要保证。
因此必须认真做好电能计量工作，提高电能计量装置的准确性，真正做到电能计量公平合理，为发供用电各方提供可靠依据。
参考文献：
[1]蔡春球，张有顺，关于电能计量误差的管理分析[J].宁夏电力，2008(11).
[2]付秀华. 电能计量装置误差原因分析[J].黑龙江科技信息，2009(01).
[3]戴军，张翠琴. 电能计量装置的综合误差分析及改进措施[J].内蒙古电力技
术江，2008(02).。
