网线模块制作 几种网线的水晶头接法

网线接法水晶头接法怎么接网线标准568A：绿白-1，绿-2，橙白-3，蓝-4，蓝白-5，橙-6，褐白-7，褐-8标准568B：橙白-1，橙-2，绿白-3，蓝-4，蓝白-5，绿-6，褐白-7，褐-8B水晶头平的一面向上，簧片向下，有线的一端向着自己，这时候从左到右就是1－8的顺序。

先用网钳把网线外皮剥去(注意不要把里面的线芯切断),有的网钳分为压口和剥线口的,有剥线口的就把线塞进去切下就可以不伤害线芯而剥去线皮,没有剥线口的就要小心了剥去线皮后就露出了八条分一对一对绞在一起的四对线,将每对线分出为一条一条的线,然后按标准顺序排列好,再将线排成一排用手指夹住拉直,再把这八条线插入到水晶头里,让每条线的线头都能接触到金属脚上就把线连同水晶头插到网钳上的压线口,注意不要让线脱离出来,最后用力压下网钳,一般好的水晶头在压上的时候有"滴"的一声那就是压好了,质量较差的只能用力压,压好后用手轻拉,如果能拉出来就是没压好,中力拉不出就算接好了,然后将两头接好水晶头的网线用测试仪测试连通状况,如果连通不了就得重新将接好的水晶头剪掉重接了.一般线芯留个1CM就够了,以水晶头能压住外皮为准.网线如果一头是A一头是B那种用于做两台电脑互联那种的。

而两头是一样的都是A或者都是B（大多数都是B）用于做联网用的也就是一头接在交换机或路由器上。

一头接电脑上那种。

T568B标准一般使用较多，在使用三类双绞线、五类双绞线、增强的五类双绞线的网络工程中一般遵循T568B的接线标准，在使用五类双绞线时，其传输速率可达到100Mbps。

通常认为568A和568B该标准对电磁干扰的屏蔽更好.而别的可以通但干扰大.局域网就是将单独的微机或终端，利用通信线路相互连接起来，遵循一定的协议，进行信息交换，实现资源共享。

其中，通信线路，即传输介质常用的有：双绞线、同轴电缆、光纤等。

从性价比和可维护性出发，大多数局域网使用非屏蔽双绞线(UTP—Unshielded Twisted Pair)作为布线的传输介质来组网。

五类网线与六类网线网线水晶头接法网线有两种做法，一种是交叉线，一种是平行线交叉线的做法是：一头采用568A标准，一头采用568B标准平行线的做法是：两头同为568A标准或568B标准，（一般用到的都是568B平行线的做法）568A标准：绿白，绿，橙白，蓝，蓝白，橙，棕白，棕568B标准：橙白，橙，绿白，蓝，蓝白，绿，棕白，棕可以注意下，两种做法的差别就是橙色和绿色对换而已。

如果连接的双方地位不对等的，则使用平行线，例如电脑连接到路由器或交换机如果连接的两台设备是对等的，则使用交叉线，例如电脑连接到电脑上面只是正规接法！但是2头都接一样是可以的！因为一般网线用的只有1.2.3.6 其他就算没接通一样都是可以用的！根据标准排线，注意这非常重要。

T568B标准，即按“橙白、橙、绿白、蓝、蓝白、绿、棕白、棕”顺序排列。

T568A标准，“绿白、绿、橙白、蓝、蓝白、橙、棕白、棕”。

线的排列顺序：左手拿线，线头朝外，顺序是从左到右数。

右手拿插头，金属簧片朝上插入线芯。

具体步骤/方法先来认识一下网线模块，这个就是装在家里网线插座后面的模块，左右两面，上面A、B表示的是两种不同的打线方式，任选一种即可。

1－3、2－6交叉接法。

虽然双绞线有4对8条芯线，但实际上在网络中只用到了其中的4条，即水晶头的第1、第2和第3、第6脚，它们分别起着收、发信号的作用。

这种交叉网线的芯线排列规则是：网线一端的第1脚连另一端的第3脚，网线一端的第2脚连另一头的第6脚，其他脚一一对应即可。

这种排列做出来的通常称之为“交叉线.例如，当线的一端从左到右的芯线顺序依次为：白绿、绿、白橙、蓝、白蓝、橙、白棕、棕，另一端从左到右的芯线顺序则应当依次为：白橙、橙、白绿、蓝、白蓝、绿、白棕、棕。

100M接法。

这是一种最常用的网线制作规则。

所谓100M接法，是指它能满足100M带宽的通讯速率。

它的接法虽然也是一一对应，但每一脚的颜色是固定的，具体是：第1脚——橙白、第2脚——橙色、第3脚——绿白、第4脚——蓝色、第5脚——蓝白、第6脚——绿色、第7脚——棕白、第8脚——棕色，从中可以看出，网线的4对芯线并不全都是相邻排列，第3脚、第4脚、第5脚和第6脚包括2对芯线，但是顺序已错乱。

网线水晶头接法和线序最多的RJ45通用8针网线制作方法。

我们使用网线钳的剥皮功能剥掉网线的外皮，会看到彩色与白色互相缠绕的八根金属线。

橙、绿、蓝、棕四个色系，与他们相互缠绕的分别是白橙、白绿、白蓝、白棕，有的稍微有点橙色，有的只是白色，如果是纯色，千万要注意，不要将四个白色搞混了。

我们分别将他们的缠绕去掉，注意摆放的顺序是：橙绿蓝棕，白在前，蓝绿互换。

也就是说最终的结果是：白橙、橙、白绿、蓝、白蓝、绿、白棕、棕(适合电脑与路由器、拨号猫、交换机)。

摆好位置之后将网线摆平捋直，使用切线刀将其切齐，切线刀通常的网线钳都有，一定要确保切的整齐，然后平放入水晶头，使劲儿往前顶，当从水晶头的前放都看到线整齐的排列之后，使用网线钳子的水晶头压制模块将其挤压。

这种网线制作的顺序是通用的B类网线制作方法。

如果是A类网线制作顺序是橙绿互换，变成：白绿、绿、白橙、蓝、白蓝、橙、白棕、棕直连线是网线两端的水晶头都是A或者B，如果是交叉线则一头是A一头是B。

直连线(适合电脑与路由器、拨号猫、交换机)两头都是白橙、橙、白绿、蓝、白蓝、绿、白棕、棕交叉连接一头568A一头568B (适用于电脑与电脑)568A标准：绿白，绿，橙白，蓝，蓝白，橙，棕白，棕568B标准：橙白，橙，绿白，蓝，蓝白，绿，棕白，棕我们常见的以下情况需要直连线，如：计算机和交换机互连，交换机与路由器互连。

如果是计算机和计算互连则需要交叉线。

当然了，这些网线制作方法也都不一定每个人都在使用。

因为很多网络设计者通常并没有严格遵守这个规则，不过如果不遵守这个规则，网线的抗干扰性能和抗衰减性能就很差。

还是建议设计者严格按照这个顺序，这样可以保证网络的最佳运行状态。

所以，如果我们去维修网络的话，一定要好好的看一下原来的旧水晶头按照什么方式来制作的，我们按照它的顺序做就是了，因为我们只是制作一个水晶头，所以要“入乡随俗”，否则，就必须两头开刀，都重新按照标准制作一遍。

线水晶头的接线方法线水晶头是一种用于网络布线的连接器，它可以将网络电缆与网络设备（如路由器、交换机）连接起来，从而实现网络通信。

在进行网络布线时，正确的接线方法对于网络的稳定性和性能至关重要。

本文将介绍线水晶头的接线方法，包括常用的T568A和T568B 两种接线标准，以及接线过程中需要注意的事项。

T568A和T568B接线标准。

T568A和T568B是两种常用的线水晶头接线标准，它们分别对应于不同的线序。

在进行网络布线时，我们需要根据实际情况选择其中一种标准进行接线。

下面分别介绍这两种接线标准的线序：T568A接线标准的线序为，白绿色、绿色、白橙色、蓝色、白蓝色、橙色、白棕色、棕色。

T568B接线标准的线序为，白橙色、橙色、白绿色、蓝色、白蓝色、绿色、白棕色、棕色。

在实际应用中，T568B接线标准更为常用，因此我们将重点介绍T568B接线标准的接线方法。

T568B接线方法。

接线所需工具和材料，线水晶头、网线剥线钳、网线测试仪、网线、网线压线钳。

接线步骤如下：1. 使用网线剥线钳将网线两端的外皮剥去约2英寸，露出8根绞线。

2. 根据T568B接线标准的线序，将8根绞线依次排列好。

注意，在排列绞线时，要确保每根绞线的长度一致，不要出现过长或过短的情况。

3. 将排列好的绞线插入线水晶头的接线槽中，确保每根绞线都能够完全插入到接线槽内。

4. 使用网线压线钳将线水晶头和网线固定在一起。

在使用压线钳时，要确保用力均匀，以免损坏线水晶头或者网线。

5. 使用网线测试仪对接好的网线进行测试，确保连接良好，没有断路和短路。

需要注意的事项。

在进行接线时，我们需要注意以下几点事项：1. 确保使用符合标准的线水晶头和网线，以免影响网络性能。

2. 在剥线和排列绞线时，要小心操作，避免损坏绞线。

3. 在使用压线钳时，要确保用力均匀，以免损坏线水晶头或者网线。

4. 在接好网线后，一定要进行测试，确保连接良好，没有断路和短路。

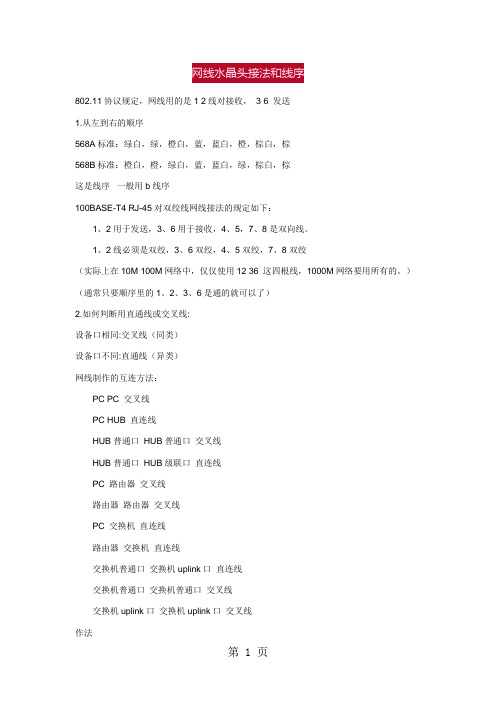

网线水晶头接法和线序802.11协议规定，网线用的是1 2线对接收，3 6 发送1.从左到右的顺序568A标准：绿白，绿，橙白，蓝，蓝白，橙，棕白，棕568B标准：橙白，橙，绿白，蓝，蓝白，绿，棕白，棕这是线序一般用b线序100BASE-T4 RJ-45对双绞线网线接法的规定如下：1、2用于发送，3、6用于接收，4、5，7、8是双向线。

1、2线必须是双绞，3、6双绞，4、5双绞，7、8双绞（实际上在10M 100M网络中，仅仅使用12 36 这四根线，1000M网络要用所有的。

）（通常只要顺序里的1、2、3、6是通的就可以了）2.如何判断用直通线或交叉线:设备口相同:交叉线（同类）设备口不同:直通线（异类）网线制作的互连方法：PC PC 交叉线PC HUB 直连线HUB普通口HUB普通口交叉线HUB普通口HUB级联口直连线PC 路由器交叉线路由器路由器交叉线PC 交换机直连线路由器交换机直连线交换机普通口交换机uplink口直连线交换机普通口交换机普通口交叉线交换机uplink口交换机uplink口交叉线作法1剥皮漏线的距离30MM2理线（A和B不同之处就是橙、绿互换）A类绿、橙、蓝、棕四个色系注意摆放的顺序是：绿橙蓝棕，白在前，蓝橙互换。

B类橙、绿、蓝、棕四个色系注意摆放的顺序是：橙绿蓝棕，白在前，蓝绿互换。

3 将线从根部整理平整，然后用斜口钳从根部数15MM的长度剪齐4拿出水晶头，有把的冲下，将水晶头插入，可以从侧面和顶部确认已经插到头，皮也查过水晶头根部的凹槽。

5用压线钳压下水晶头网线制作的小小提示：因为在建房的时候往往会造成不小心拉网线而把其中的某一根或者几根拉断，所以那些不够标准的制作方法可以帮我们的忙。

如果我们通过多次的测试发现网线的某一根或者几根是断的，就可以进行互换，比方说如果白橙和橙是断的，怎么做都不通，而其他是通的，我们可以将白蓝、蓝或者白棕和棕将其替换。

但是要注意，一定要两头都一样，即都不按标准的来。

网线水晶头接法-详细的网线制作网线水晶头有两种做法标准，标准分别为TIA/EIA 568B 和TIA/EIA 568A 。

制作水晶头首先将水晶头有卡的一面向下,有铜片的一面朝上，有开口的一方朝向自己身体，从左至右排序为12345678 ，下面是TIA/EIA 568B 和TIA/EIA 568Av 网线线序（优先选择568B网线接法）：TIA/EIA-568B: 1、白橙，2、橙，3、白绿，4、蓝，5、白蓝，6、绿，7、白棕，8、棕TIA/EIA-568A: 1、白绿，2、绿，3、白橙，4、蓝，5、白蓝，6、橙，7、白棕，8、棕在整个网络布线中应用一种布线方式，但两端都有RJ-45 plug 的网络联线无论是采用端接方式A，还是端接方式B，在网络中都是通用的。

双绞线的顺序与RJ45头的引脚序号--对应。

10M以太网的网线接法使用1，2，3，6编号的芯线传递数据，100M以太网的网线使用4，5，7，8编号的芯线传递数据。

为何现在都采用4对(8芯线)的双绞线呢？这主要是为适应更多的使用范围，在不变换基础设施的前提下，就可满足各式各样的用户设备的网线接线要求。

例如,我们可同时用其中一对绞线来实现语音通讯。

100BASE-T4 RJ-45对双绞线网线接法的规定如下：1、2用于发送，3、6用于接收，4、5，7、8是双向线。

1、2线必须是双绞，3、6双绞，4、5双绞，7、8双绞。

根据网线两端水晶头做法是否相同，有两种网线接法。

直通线:网线两端水晶头做法相同，都是TIA/EIA-568B标准,或都是TIA/EIA-568A标准.用于:PC网卡到HUB普通口,HUB普通口到HUB级联口.一般用途用直通线就可全部完成.交叉线:网线两端水晶头做法不相同，一端TIA/EIA-568B标准,一端TIA/EIA-568A标准.用于:PC网卡到PC网卡,HUB普通口到HUB普通口.如何判断用直通线或交叉线:设备口相同:交叉线,设备口不同:直通线.双绞线的最大传输距离为100m。

网线的制作方法水晶头线序介绍及图解通用的B类网线制作方法是：白橙、橙、白绿、蓝、白蓝、绿、白棕、棕(适合电脑与路由器、拨号猫、交换机)。

如果是A类网线制作顺序是橙绿互换，变成：白绿、绿、白橙、蓝、白蓝、橙、白棕、棕直连线是网线两端的水晶头都是A或者B，如果是交叉线则一头是A一头是B。

直连线(适合电脑与路由器、拨号猫、交换机)两头都是白橙、橙、白绿、蓝、白蓝、绿、白棕、棕交叉连接一头568A一头568B （适用于电脑与电脑）568A标准：绿白，绿，橙白，蓝，蓝白，橙，棕白，棕568B标准：橙白，橙，绿白，蓝，蓝白，绿，棕白，棕 (一般用这个) 我们常见的以下情况需要直连线，如：计算机和交换机互连，交换机与路由器互连。

如果是计算机和计算互连则需要交叉线。

网线制作的互连方法： PC PC 交叉线 PC HUB 直连线 HUB普通口 HUB普通口交叉线 HUB普通口 HUB级联口直连线 PC 路由器交叉线 路由器路由器交叉线 PC 交换机直连线 路由器交换机直连线 交换机普通口交换机uplink口直连线 交换机普通口交换机普通口交叉线 交换机uplink口交换机uplink口交叉线网线接法|水晶头接法&网线线序及设备间连接(附图)。

局域网就是将单独的微机或终端，利用网络相互连接起来，遵循一定的协议，进行信息交换，实现资源共享。

网线常用的有：-------双绞线、同轴电缆、光纤等。

-------双绞线可按其是否外加金属网丝套的屏蔽层而区分为屏蔽双绞线（STP）和非屏蔽双绞线（UTP）。

从性价比和可维护性出发，大多数局域网使用非屏蔽双绞线（UTP-Unshielded Twisted pair）作为布线的传输介质来组网。

UTP网线由一定长度的双绞线和RJ45水晶头组成。

双绞线由8根不同颜色的线分成4对绞合在一起，成对扭绞的作用是尽可能减少电磁辐射与外部电磁干扰的影响。

在EIA／TIA－568标准中，将双绞线按电气特性区分为：三类、四类、五类线。

网线制作的接法(详细图解)网线工具:在网线制作的过程中，我们必须要用到一些制作的辅助工具和材料。

在此，我们先为大家介绍一些工具和材料。

在制作的工程中，最重要的工具当然就是压线钳了，当然这个压线钳的功能不仅仅是压线用，钳上还具备着很多“好本领”呢。

压线钳目前市面上有好几种类型，而实际的功能以及操作都是大同小异，我们就以上图的一把为例，该工具上有三处不同的功能。

在压线钳的最顶部的是压线槽，压线槽供提供了三种类型的线槽，分别为6P、8P以及4P，中间的8P槽是我们最常用到的RJ-45压线槽，而旁边的4P 为RJ11电话线路压线槽。

在压线钳8P压线槽的背面，我们可以看到呈齿状的模块，主要是用于把水晶头上的8个触点压稳在双绞线之上。

最前端是剥线口,刀片主要是起到切断线材网线线序:我们局域网内组网所采用的网线，使用最为广泛的为双绞线（Twisted-Pair Cable；TP），双绞线是由不同颜色的4对8芯线组成，每两条按一定规则绞织在一起，成为一个芯线对。

作为以太局域网最基本的连接、传输介质，人们对双绞网线的重视程度是不够的，总认为它无足轻重，其实做过网络的人都知道绝对不是这样的，相反它在一定程度上决定了整个网络性能。

这一点其实我们很容易理解，一般来说越是基础的东西越是取着决定性的作用。

双绞线作为网络连接的传输介质，将来网络上的所有信息都需要在这样一个信道中传输，因此其作用是十分重要的，如果双绞线本身质量不好，传输速率受到限制，您说即使其它网络设备的性能再好，传输速度再高又有什么用呢？因为双绞线已成为整个网络传输速度的一个瓶颈。

它一般有屏蔽（Shielded Twicted-Pair STP）与非屏蔽（Unshielded Twisted-Pair UTP）双绞线之分，屏蔽的当然在电磁屏蔽性能方面比非屏蔽的要好些，但价格也要贵些。

双绞线按电气性能划分的话，可以划分为：三类、四类、五类、超五类、六类、七类双绞线等类型，数字越大，也就代表着级别越高、技术越先进、带宽也越宽，当然价格也越贵了。

网线制作的接法(详细图解)网线工具:在网线制作的过程中，我们必须要用到一些制作的辅助工具和材料。

在此，我们先为大家介绍一些工具和材料。

在制作的工程中，最重要的工具当然就是压线钳了，当然这个压线钳的功能不仅仅是压线用，钳上还具备着很多“好本领”呢。

压线钳目前市面上有好几种类型，而实际的功能以及操作都是大同小异，我们就以上图的一把为例，该工具上有三处不同的功能。

在压线钳的最顶部的是压线槽，压线槽供提供了三种类型的线槽，分别为6P、8P以及4P，中间的8P槽是我们最常用到的RJ-45压线槽，而旁边的4P 为RJ11电话线路压线槽。

在压线钳8P压线槽的背面，我们可以看到呈齿状的模块，主要是用于把水晶头上的8个触点压稳在双绞线之上。

最前端是剥线口,刀片主要是起到切断线材网线线序:我们局域网内组网所采用的网线，使用最为广泛的为双绞线（Twisted-Pair Cable；TP），双绞线是由不同颜色的4对8芯线组成，每两条按一定规则绞织在一起，成为一个芯线对。

作为以太局域网最基本的连接、传输介质，人们对双绞网线的重视程度是不够的，总认为它无足轻重，其实做过网络的人都知道绝对不是这样的，相反它在一定程度上决定了整个网络性能。

这一点其实我们很容易理解，一般来说越是基础的东西越是取着决定性的作用。

双绞线作为网络连接的传输介质，将来网络上的所有信息都需要在这样一个信道中传输，因此其作用是十分重要的，如果双绞线本身质量不好，传输速率受到限制，您说即使其它网络设备的性能再好，传输速度再高又有什么用呢？因为双绞线已成为整个网络传输速度的一个瓶颈。

它一般有屏蔽（Shielded Twicted-Pair STP）与非屏蔽（Unshielded Twisted-Pair UTP）双绞线之分，屏蔽的当然在电磁屏蔽性能方面比非屏蔽的要好些，但价格也要贵些。

双绞线按电气性能划分的话，可以划分为：三类、四类、五类、超五类、六类、七类双绞线等类型，数字越大，也就代表着级别越高、技术越先进、带宽也越宽，当然价格也越贵了。

4芯网线接法（电话线接网线水晶头）
通用网线标准接法是568B 白橙- 橙-白绿-蓝- 白蓝- 绿-白棕- 棕其实真正通信的只有四芯，1- 2 -3 -6 只要你把白橙- 橙- 白绿-绿四根芯线插入相应的线槽中，并可通信，并能接出两路电话。

但这时网络最大通信在10M 我们生活中100M 根本就达不到，一网线接四芯制作水晶头的做法，是很可行的。

接法如下：
1、用网线钳按照568B 白橙- 橙-白绿-蓝- 白蓝- 绿-白棕
- 棕。

8线接好R-J45水晶头 .注：制作水晶头用8根网线要比接入4芯更容易方便。

2、在接电话线时，破开外皮，不能伤内芯。

剪开4、5、7、8
芯，即蓝- 白蓝-白棕- 棕。

4芯两两一组。

可以接入两部电话。

接一部电话时通常用7芯,8芯。

可以实现一根网线在上网同时接入两部电话。
