【CN210031613U】道路限高防护架【专利】

专利名称：一种道路交通用限高装置专利类型：实用新型专利
发明人：张广娜,刘甲玉,范宏令
申请号：CN202020177615.2
申请日：20200217
公开号：CN211773069U
公开日：
20201027
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种道路交通用限高装置，包括第一底座、第二底座、第一立杆、第二立杆、第一通孔、第二通孔、第一外杆、第二外杆、第三通孔、第四通孔、固定螺栓、第一固定块、第二固定块、第一液压闭门器、第二液压闭门器、第一阻挡条、第二阻挡条、安装孔、锥形座、软性垫、插槽、标识牌。

本实用新型可根据安装环境调节高度，且能够在限制超高车辆通行的同时，避免了限高装置结构的损坏，并能减少对车辆的损坏和对人员的伤害，而且容易维修而恢复功能。

申请人：河南交通职业技术学院
地址：450018 河南省郑州市郑东新区白沙职教园区通惠路
国籍：CN
代理机构：成都弘毅天承知识产权代理有限公司
代理人：沈颖
更多信息请下载全文后查看。

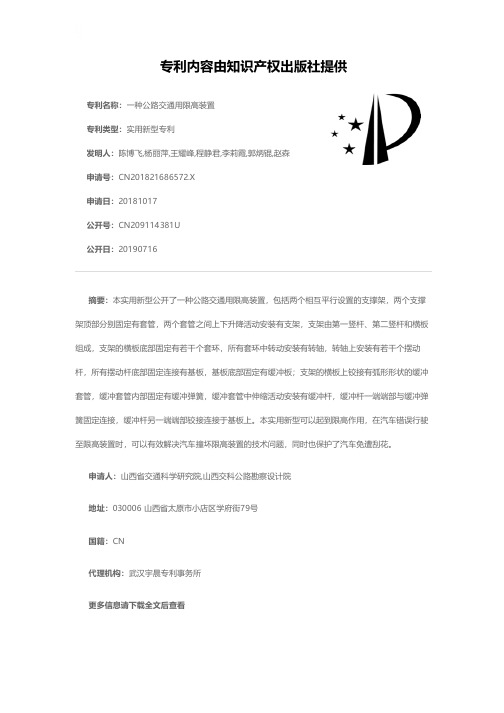

专利名称：一种公路交通用限高装置
专利类型：实用新型专利
发明人：陈博飞,杨丽萍,王耀峰,程静君,李莉霞,郭炳锟,赵森申请号：CN201821686572.X
申请日：20181017
公开号：CN209114381U
公开日：
20190716
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种公路交通用限高装置，包括两个相互平行设置的支撑架，两个支撑架顶部分别固定有套管，两个套管之间上下升降活动安装有支架，支架由第一竖杆、第二竖杆和横板组成，支架的横板底部固定有若干个套环，所有套环中转动安装有转轴，转轴上安装有若干个摆动杆，所有摆动杆底部固定连接有基板，基板底部固定有缓冲板；支架的横板上铰接有弧形形状的缓冲套管，缓冲套管内部固定有缓冲弹簧，缓冲套管中伸缩活动安装有缓冲杆，缓冲杆一端端部与缓冲弹簧固定连接，缓冲杆另一端端部铰接连接于基板上。

本实用新型可以起到限高作用，在汽车错误行驶至限高装置时，可以有效解决汽车撞坏限高装置的技术问题，同时也保护了汽车免遭刮花。

申请人：山西省交通科学研究院,山西交科公路勘察设计院
地址：030006 山西省太原市小店区学府街79号
国籍：CN
代理机构：武汉宇晨专利事务所
更多信息请下载全文后查看。

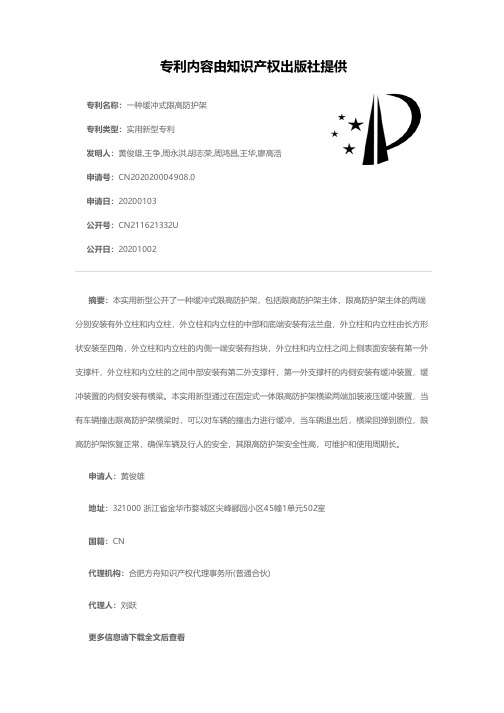

专利名称：一种缓冲式限高防护架
专利类型：实用新型专利
发明人：黄俊雄,王争,周永洪,胡志荣,周鸿昌,王华,廖高浩申请号：CN202020004908.0
申请日：20200103
公开号：CN211621332U
公开日：
20201002
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种缓冲式限高防护架，包括限高防护架主体，限高防护架主体的两端分别安装有外立柱和内立柱，外立柱和内立柱的中部和底端安装有法兰盘，外立柱和内立柱由长方形状安装至四角，外立柱和内立柱的内侧一端安装有挡块，外立柱和内立柱之间上侧表面安装有第一外支撑杆，外立柱和内立柱的之间中部安装有第二外支撑杆，第一外支撑杆的内侧安装有缓冲装置，缓冲装置的内侧安装有横梁。

本实用新型通过在固定式一体限高防护架横梁两端加装液压缓冲装置，当有车辆撞击限高防护架横梁时，可以对车辆的撞击力进行缓冲，当车辆退出后，横梁回弹到原位，限高防护架恢复正常，确保车辆及行人的安全，其限高防护架安全性高，可维护和使用周期长。

申请人：黄俊雄
地址：321000 浙江省金华市婺城区尖峰郦园小区45幢1单元502室
国籍：CN
代理机构：合肥方舟知识产权代理事务所(普通合伙)
代理人：刘跃
更多信息请下载全文后查看。

专利名称：一种防护式市政道路限高杆专利类型：实用新型专利
发明人：唐海军
申请号：CN201720645235.5
申请日：20170605
公开号：CN206956596U
公开日：
20180202
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种防护式市政道路限高杆，包括底座和立杆，所述底座的顶端焊接有有立杆，所述立杆的外壁上套接有矩形套块，所述矩形套块通过螺栓与立杆相连，所述矩形套块的内侧安装有第一连接板。

该防护式市政道路限高杆，当车碰撞到限高杆后，限高杆向后侧运作，通过第二连接板可以带动圆柱在卡板内转动，连接杆随着第二连接板运作，通过连接杆带动矩形块转动，通过矩形块可以拉动弹簧，可以使限高杆跟随货车向后转动，当货车通过后弹簧带动矩形块复位，从而限高杆回到原处，即使司误闯限高杆，货车与限高杆为软性碰撞，不仅可以防止限高杆的损坏，而且可以防止货物散落影响行车安全的现象发生。

申请人：唐海军
地址：272000 山东省济宁市市中区双井街1号铁塔寺小区9号楼3单元205号
国籍：CN
更多信息请下载全文后查看。

专利名称：一种道路桥梁防护限高机构专利类型：实用新型专利
发明人：钱京鑫,王晨辉
申请号：CN202020845412.6
申请日：20200520
公开号：CN212388415U
公开日：
20210122
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种道路桥梁防护限高机构，包括固定座，固定座上表面的中部固定连接有立柱，立柱的一侧开设有滑槽，滑槽的内部活动连接有滑块，滑块的一侧固定连接有限高架，限高架的正面插接有连接件，连接件的一端固定连接有限位板，限位板的一侧固定连接有减震弹簧，连接件的另一端固定连接有防护板，滑块上表面的一侧螺纹连接有螺纹柱。

该道路桥梁防护限高机构，通过滑槽、滑块、限高架、螺纹柱、摇把的设置，转动摇把带动螺纹柱转动进而带动滑块升降达到了调节限高架的目的，通过限高架、连接件、防护板、缓冲垫层和减震弹簧的设置，当车辆触碰防护板时，防护板压缩减震弹簧，达到了对车辆缓冲的效果。

申请人：钱京鑫
地址：075051 河北省张家口市桥东区小辛庄村
国籍：CN
代理机构：保定国驰专利代理事务所(特殊普通合伙)
代理人：赵思龙
更多信息请下载全文后查看。

专利名称：一种道路桥梁限高装置
专利类型：实用新型专利
发明人：衣海明,邱华,张秀梅,乔友刚,郎雷亮,石先成申请号：CN202122056937.9
申请日：20210827
公开号：CN215925783U
公开日：
20220301
专利内容由知识产权出版社提供
摘要：本实用新型提供一种道路桥梁限高装置，主要涉及道路桥梁限高设备领域。

一种道路桥梁限高装置，包括两块左右分布的支撑板，每块所述支撑板顶面均安装支撑杆，两根所述支撑杆顶端之间通过横板连接，所述横板底面两侧均安装伸缩杆，两根所述伸缩杆底端之间通过横杆连接，所述横板底面安装显示屏。

本实用新型的有益效果在于：本实用新型结构简单，使用方便，能够安装在需要限高的路口桥梁处，通过伸缩杆的伸展与收缩，能够调整限位高度，进而满足不同限位需求，提高了本装置的适用性，同时显示屏能够显示限位高度数据，能够便于驾驶人员在视线不佳的情况下准确及时的读取限高数据，提高了驾驶安全。

申请人：衣海明
地址：250013 山东省济南市历山路121号
国籍：CN
代理机构：济南尚本知识产权代理事务所(普通合伙)
代理人：牟京霞
更多信息请下载全文后查看。
