端子机培训教材（二）引言概述：本文是端子机培训教材的第二部分。
通过本教材，我们旨在帮助读者全面了解端子机的相关知识和操作技能，提高他们的实际操作能力。
本文将重点介绍端子机的使用技巧和常见故障处理方法。
一、端子机的使用技巧：1. 熟悉端子机的基本组成：液晶显示屏、操作按钮、输入接口等。
2. 掌握端子机的启动和关机操作。
3. 学会设置端子机的基本参数，如日期、时间、语言等。
4. 熟悉端子机的菜单结构和各个菜单的功能。
5. 掌握端子机的数据输入方法，如密码输入、金额输入等。
二、端子机的操作技巧：1. 熟练使用端子机的支付功能，包括银行卡支付、支付宝支付等。
2. 掌握端子机的查询功能，如余额查询、交易记录查询等。
3. 学习使用端子机的打印功能，包括打印小票、打印账单等。
4. 熟练掌握端子机的退款操作方法，了解退款的流程和规定。
5. 学会处理端子机可能出现的异常情况，如卡钞、卡顿等。
三、端子机常见故障的处理方法：1. 遇到无法启动的情况时，按照故障排查流程进行排查。
2. 如果端子机无法读取银行卡，可以尝试清洁读卡器或更换读卡头。
3. 当端子机反应迟钝或死机时，可以尝试重启或重新插拔电源线。
4. 遇到打印故障时，检查打印机的纸张状况和墨盒是否正常。
5. 对于其他故障，及时联系维修人员或客服部门寻求帮助。
四、如何保养端子机：1. 定期清洁端子机的外壳、液晶屏和按键，避免灰尘和污渍对其正常运行的影响。
2. 保持端子机的工作环境干燥和通风良好，避免受潮或过热造成故障。
3. 注意保护端子机的电源线和数据线，避免损坏或接触不良。
4. 定期检查端子机的零部件和连接线，如发现松动或破损，应及时修复或更换。
5. 注意端子机的使用方法，避免不正当的操作造成损坏。
五、总结：通过本文的学习，读者应能够掌握端子机的使用技巧、操作技巧和故障处理方法，提高自己的实操能力。
同时，加强对端子机的保养和维护，能够延长其使用寿命并确保其正常运行。
端子压接培训(含附件)端子压接培训一、引言在现代工业生产中，端子压接技术作为连接电线电缆与电器设备的重要手段，其质量的优劣直接关系到电气连接的可靠性和安全性。
为了提高员工的专业技能，确保端子压接的质量，特开展端子压接培训。
二、培训目标1.了解端子压接的基本概念、分类及用途；2.掌握端子压接的操作步骤及技巧；3.掌握端子压接的质量检测方法；4.提高员工的安全意识，确保生产安全。
三、培训内容1.端子压接基本概念（1）端子：电气连接中的一种零部件，用于连接电线电缆与电器设备；（2）压接：通过专用工具对端子和电线进行压缩，使其形成可靠的电气连接。
2.端子压接的分类及用途（1）按连接方式分类：焊接式、压接式、绕接式等；（2）按材料分类：铜端子、铝端子、铜铝过渡端子等；（3）按用途分类：电力端子、信号端子、接地端子等。
3.端子压接的操作步骤及技巧（1）准备工作：检查端子、电线及工具是否完好；（2）剥皮：按照端子要求剥去电线绝缘层；（3）插入端子：将剥好的电线插入端子孔内；（4）压接：使用专用工具对端子进行压缩；（5）检查：检查压接后的端子是否牢固、接触良好。
4.端子压接的质量检测方法（1）外观检查：检查端子表面是否有裂纹、变形等缺陷；（2）拉力测试：检查端子与电线的连接是否牢固；（3）电阻测试：检查端子的接触电阻是否在规定范围内；（4）电气性能测试：检查端子的绝缘性能、耐电压等指标。
5.安全生产注意事项（1）操作前检查工具是否完好，确保生产安全；（2）操作过程中，注意个人防护，防止划伤、烫伤等意外伤害；（3）严格按照操作规程进行，严禁违章操作；（4）发现安全隐患及时上报，共同维护生产环境。
四、培训效果评估1.学员出勤情况；2.学员理论考试和实操考核成绩；3.学员在工作中应用端子压接技术的熟练程度；4.学员对安全生产的认识和遵守程度。
五、通过本次端子压接培训，使员工掌握了端子压接的基本知识和操作技能，提高了员工的专业素质，为公司的产品质量和生产安全提供了有力保障。

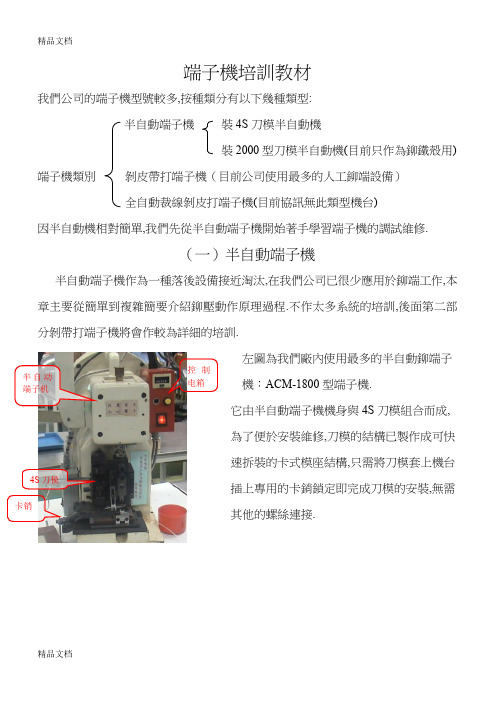

端子機培訓教材我們公司的端子機型號較多,按種類分有以下幾種類型: 半自動端子機裝4S 刀模半自動機裝2000型刀模半自動機(目前只作為鉚鐵殼用)端子機類別 剝皮帶打端子機（目前公司使用最多的人工鉚端設備）全自動裁線剝皮打端子機(目前協訊無此類型機台)因半自動機相對簡單,我們先從半自動端子機開始著手學習端子機的調試維修.（一）半自動端子機半自動端子機作為一種落後設備接近淘汰,在我們公司已很少應用於鉚端工作,本章主要從簡單到複雜簡要介紹鉚壓動作原理過程.不作太多系統的培訓,後面第二部分剝帶打端子機將會作較為詳細的培訓.左圖為我們廠內使用最多的半自動鉚端子 機：ACM-1800型端子機.它由半自動端子機機身與4S 刀模組合而成, 為了便於安裝維修,刀模的結構已製作成可快速拆裝的卡式模座結構,只需將刀模套上機台 插上專用的卡銷鎖定即完成刀模的安裝,無需 其他的螺絲連接.卡销端子結構介紹:以上列舉了四款不同料號的端子,比較每個端子都是由功能區和芯線夾層/絕緣皮料帶組成. 端子組裝圖示:端子組裝時，刀模只負責將夾片鉚合線材即可，功能區保持原有形狀不變。
功能区功能区功能区料带料带线材绝缘皮芯线夹片端子鉚壓原理:夾片鉚合後的橫截面形狀(一)半自動端子機刀模結構:半自動刀模由四部分組成:1.刀模上模沖頭2.下刀模3.送料底板4.送料機構上刀片刀模上模冲头送料底板送料机构下刀片退料片精品文档各部分結構功能介紹：①刀模上模沖頭由上切刀/上皮/上芯組成；上芯/上皮刀片往下壓負責將端子夾片鉚合攏，上切刀負責將下切刀頂下去； ②下模由下切刀/下芯/下皮組成；下芯/下皮負責配合將端子夾片鉚合攏，下切刀與下皮配合將端子料帶剪斷； ③退料片負責將卡在上刀片內的端子擋下來； ④送料底板負責端子進料時保證端子平行進入；⑤送料機構負責鉚完一個端子後向刀模再送進一個端子，自動進料。
(二)工作原理:裝端子時先將端子送至下刀片正上方,將剝好皮的線材比好打包高低放入端子夾片內,踩下端子機腳踏板,刀模上模沖頭向下鉚壓,將端子夾片鉚合攏包住線材銅絲和絕緣皮,同時切斷端子料帶;上模沖頭回上去,退料片將已鉚好的端子從上刀片R 內擋下來,上沖頭帶動送料爪送一個端子到下刀片上方,刀模停止動作作好第二輪鉚壓動作準備.下芯/下皮刀片端子(三)調試安裝:Ⅰ.刀片認識:上芯刀片上皮刀片 規格識別: 3.0X 2.7X 1.4最后一位数字下刀片圖示:下芯與下皮刀片外形一致,無明顯區別, 只有單依靠識別刀片上標示的數字來區 分.規格識別:3.0X1.4第一位數字3.0代表刀片厚度3.0㎜, 第二位元數字1.4代表刀片R 角寬度.根據《端子刀片規格對照表》選擇對應端子料號的壓著刀片。
培训课件端子压接知识（二）引言：培训课件端子压接知识（二）是为了帮助学习者进一步了解和掌握端子压接的相关知识而设计的。
本文将分为五个大点进行详细阐述，包括端子压接工具的选择、端子压接的操作步骤、端子压接的注意事项、常见问题与解决方法以及培训课程的评估与反馈。
一、端子压接工具的选择：1. 了解不同类型的端子压接工具及其特点2. 根据实际需求选择合适的端子压接工具3. 确保选用的端子压接工具符合相应的标准和要求4. 学习正确使用端子压接工具的方法和技巧5. 维护和保养端子压接工具，延长其使用寿命二、端子压接的操作步骤：1. 准备工作：了解端子的类型和规格，检查工具和设备的完好性2. 线缆准备：剥离绝缘层，清理导体表面3. 端子选择：根据线缆类型和要求选择合适的端子4. 端子压接：正确操作端子压接工具，保证压接质量和稳定性5. 检查和测试：检查压接是否牢固，并进行必要的测试和验证三、端子压接的注意事项：1. 安全第一：戴好个人防护装备，确保操作过程中的安全2. 选择合适的压接参数：根据线缆和端子的特性选择合适的压接参数3. 注意导体的净度和表面处理：保持导体表面的干净和光滑，提高压接质量4. 控制压接力度：过轻或过重的压接力度会影响端子的质量5. 进行可靠性测试：确保压接后的端子具备良好的电气连接性能四、常见问题与解决方法：1. 端子压接后出现松动的情况的解决方法2. 压接产生的温升过高的解决方法3. 线缆断裂导致压接失败的解决方法4. 端子压接后的电阻异常的解决方法5. 其他常见问题的解决方法和处理步骤五、培训课程的评估与反馈：1. 设计合理的培训课程评估方案2. 收集学员的意见和反馈，进行综合分析3. 针对不同问题和需求进行培训课程的优化和改进4. 评估培训课程的效果和成果，制定改进计划5. 提供培训课程的证书和学习资料，增加学员的学习动力总结：通过本文的学习，读者可以全面了解端子压接知识的具体内容和操作步骤。
