鼎利通信Pioneer操作培训软件安装及基本使用

Pioneer Operating instructions（For Quanta P1）目录目录 (2)1前台驱动安装 (3)2软件安装 (5)3设备连接.......................................................错误！未定义书签。

3.1驱动安装......................................................................................错误！未定义书签。

3.2设备配置......................................................................................错误！未定义书签。

4业务测试.. (15)4.1计划制定 (15)4.2开始记录测试Log (17)4.3业务测试控制 (18)1前台驱动安装启动PioneerDriversSetup安装程序后，依次执行如下操作：第一步：启动安装程序后，点击“Next”进行安装过程，点击“Cancel”退出驱动安装；然后点击“I Agree”后继续安装，“Back”返回到原始安装界面，“Cancel”退出安装第二步：选择安装路径，点击“Browse”更改安装路径，点击“Install”开始安装，点击“Back”则返回上一级页面，点击“Cancel”则退出安装；注意：此安装过程全程请关闭系统防火墙、三方防火墙、电脑卫士等工具，同时安装过程弹出的所有程序请默认安装。

此过程会安装net组件、MOS驱动、加密狗驱动、MSXML、WinPcap等。

第三步：安装成功后，给出安装成功的提示信息，按“Finish”按钮。

2软件安装启动Pioneer Setup安装程序后，依次执行如下操作：第一步：首先进入安装向导页面，点击“Next”则继续安装,点击“Cancel”则退出安装；然后点击“I Agree”后继续安装，“Back”返回到原始安装界面，“Cancel”退出安装图表1-1安装向导第二步：选择安装路径，点击“Browse”更改安装路径，点击“Install”开始安装，点击“Back”则返回上一级页面，点击“Cancel”则退出安装；图表1-2指定安装路径第三步：安装成功后，给出安装成功的提示信息，按“Finish”按钮。

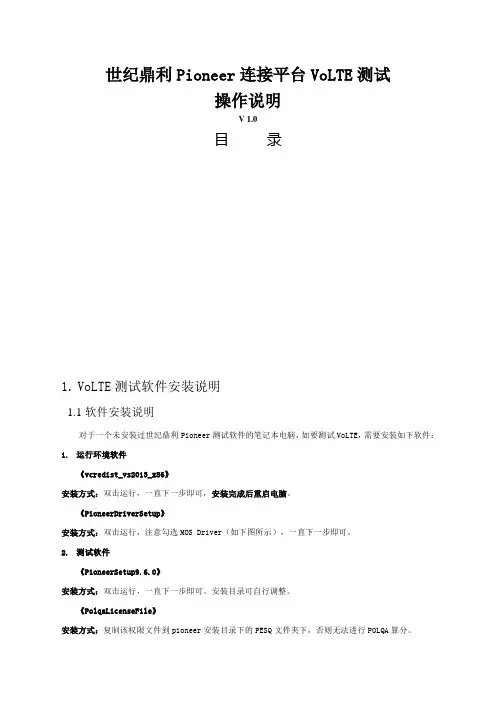

世纪鼎利Pioneer连接平台VoLTE测试操作说明V 1.0目录1.VoLTE测试软件安装说明1.1软件安装说明对于一个未安装过世纪鼎利Pioneer测试软件的笔记本电脑，如要测试VoLTE，需要安装如下软件：1.运行环境软件《vcredist_vs2013_x86》安装方式：双击运行，一直下一步即可，安装完成后重启电脑。

《PioneerDriverSetup》安装方式：双击运行，注意勾选MOS Driver（如下图所示），一直下一步即可。

2.测试软件《PioneerSetup9.6.0》安装方式：双击运行，一直下一步即可。

安装目录可自行调整。

《PolqaLicenseFile》安装方式：复制该权限文件到pioneer安装目录下的PESQ文件夹下，否则无法进行POLQA算分。

3.GPS驱动软件PL2303_Prolific_DriverInstaller_v1100HTC手机驱动安装方式：在手机上HTC工具里面打开对应端口，插上电脑后，在设备管理器里面在端口上右键更新驱动，选择到该驱动进行安装。

说明1：运行环境软件安装一次即可，只要系统不重装或者恢复，永久生效。

说明2：测试软件则需要根据实际版本情况安装对应版本1.2终端端口开启说明1.端口打开方式：HTC工具HTC SSD Test tool打开，找到如下项并修改为表格要求值。

操作界面如下：a、打开HTC SSD Trail Tool工具b、找到三个Control开头的选项c、打开三个选项后点击Enable即切换为disabled、打开QXDM Logger选项点击Disable切换为Enable2.手机需要进行的设置：●在“设置”-“数据连接”里面最后勾上“增强语音IMS”●USB调试必须关闭●网络共享必须关闭，不管是热点还是USB共享，都不能开启。

●手机通话状态下，将音量调节至最大后减一格。

注意这个直接影响MOS分值高低。

1.3驱动安装说明1.MOS盒驱动安装成功标识MOS盒驱动安装完成后在设备管理器可以看到设备名称：ASTRI DingLi Driver，如图：2.GPS驱动安装成功标识GPS驱动安装完成后在设备管理器可以看到如下端口：3.HTC终端驱动安装成功标识HTC终端驱动安装完成后在设备管理器可以看到如下端口：当前HTC厂家的驱动在个别电脑会出现网卡无法正常驱动情况【即上图网络适配器里面的端口】，但是这个不影响VoLTE测试，只影响数据业务测试【这种情况下数据业务测试就无法用软件控制拨号，只能用USB共享的方式测试（和苹果手机测试方式一样）】。

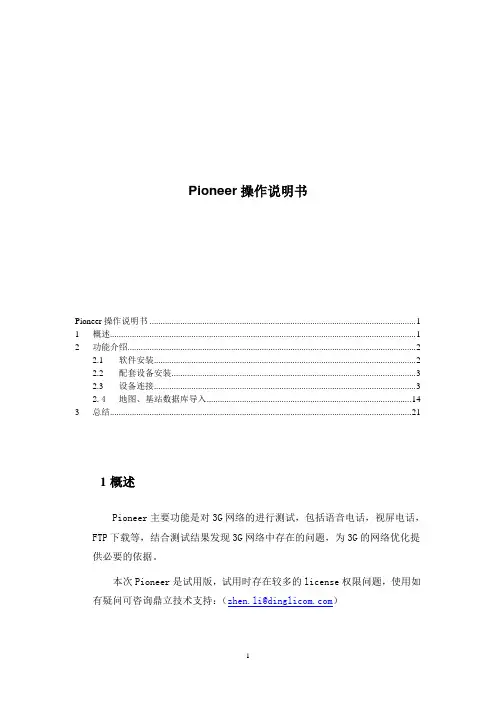

Pioneer操作说明书Pioneer操作说明书 (1)1 概述 (1)2 功能介绍 (2)2.1 软件安装 (2)2.2 配套设备安装 (3)2.3 设备连接 (3)2.4地图、基站数据库导入 (14)3 总结 (21)1概述Pioneer主要功能是对3G网络的进行测试，包括语音电话，视屏电话，FTP下载等，结合测试结果发现3G网络中存在的问题，为3G的网络优化提供必要的依据。

本次Pioneer是试用版，试用时存在较多的license权限问题，使用如有疑问可咨询鼎立技术支持：（zhen.li@）2功能介绍2.1 软件安装安装pioneer的主要问题是安装完成后的license升级问题。

1，双击SETUP文件，安装Pilot Pioneer软件，按照提示依次安装即可。

2，将pioneer.lcf文件放到安装路径下，如果用户没有设置安装路径，默认的安装路径为: C:\Program Files\Dingli\Pilot Pioneer3.x 。

3，由于我们使用的是试用版，license时间比较短，如果软件加密狗使用期限到期，请及时联系鼎立技术支持（xin.chen@），增加软件加密狗使用期限，然后上网升级加密狗。

具体步骤如下：将加密狗插到计算机的USB 接口上，然后双击“DLSRLUClient.exe”应用程序，会弹出下图所示对话框：2）请在对话框中输入升级服务器IP 地址及端口设置：Host: 61.143.60.84Port: 4443）点击“Connect”按钮4）如成功连接服务器，点击“确定”，再点击“Update”按钮，升级成功即可。

2.2 配套设备安装本次试用版主要配套设备有三星Z720两部、USB接口GPS和USB一转四HUB。

安装目录分别：\Pioneer\驱动\三星手机\QualcommCompositeUSBv2.0.30\HK11-V3865-22_2.0.30\Win32\WinXP\checked 、\Pioneer\驱动\GPSDriver\USB_Driver\PL2303_USB_Driver_for_Windows_2000_XP和\Pioneer\驱动\5300 Cable\XP。

鼎利软件的安装及实际操作实用教程鼎利软件的安装及实际操作实用教程目录一．概述 (2)二．破解版软件安装步骤（以Pilot Premier 6.0为例） (2)三．使用方法及技巧： (3)3.1.建立工程 (3)3.1.1 新建工程 (3)3.1.2 Map窗口介绍 (5)3.1.3 配置工程的属性 (6)3.2 测试过程 (9)3.2.1 连接硬件 (9)3.2.2 开始记录 (10)3.2.3 地图及基站信息的显示 (11)3.2.4 另存测试数据文件 (11)3.2.5 测试注意事项及技巧： (12)3.2.6 统计 (17)四．路测问题分析实例 (23)4.1满城大册营基站覆盖问题 (23)4.2满城刘家佐切换关系问题 (23)4.3徐水大王店质量问题 (24)一．概述鼎利软件是一种十分常用的路测软件，界面简单，使用方便。

那么这次我们就主要讲述鼎利GSM路测软件Premier的安装及使用方法；另外简单介绍路测过程中发现频点干扰、弱覆盖等问题的常见现象。

当然我们还可以通过查看软件Premier的帮助来具体了解每个细节。

主界面如下：二．破解版软件安装步骤（以Pilot Premier 6.0为例）1. 解压压缩包，然后点击”setup.exe”，然后按照每次“下一步”的提示，中间可以改变安装路径。

2.将“鼎立注册码破解补丁”下的Premier.exe复制到鼎利的安装目录下（如C:\\ProgramFiles\\DingLi\\Pilot Premier6），按照提示覆盖到相同的文件。

3.这里我们使用的手机是SAGEM OT260，需要使用SAGEM 260手机的破解补丁才能正常显示邻区。

解压“sagem260补丁.rar”，将“GSMProtocol.dll”移动到鼎利的安装目录下（如C:\\Program Files\\DingLi\\Pilot Premier6），按照提示覆盖到相同的文件。

一、概述移动通信网络的运营效率和运营收益最终归结于网络质量与网络容量问题，这些所关注的领域。

由于无线传播环境的变化以及频繁的扩容和升级的需要，TD-SCDMA问题直接体现在用户与运营商之间的接口上，这正是网络优化网络优化工作成为各运营商所极为关注的日常核心工作之一，网络优化人员迫切需要有一整套辅助工具来对网络进行测试、分析和诊断，从而定位或预测网络质量和容量问题，制订出网络优化方案或计划，在这个过程中，网络测试软件居于最重要的地位。

下面介绍一下鼎力前台路测软件的安装和测试方法：1.准备好测试必备软件，并确认驱动已经安装成功。

2.打开鼎力测试软件，新建测试工程模板。

3.查看硬件设备的端口分配情况打开“…我的电脑‟右键中的…属性‟…硬件‟分页…设备管理‟”展开“端口”项并对端口的分配情况进行查看。

4.新建测试模板，并保持整个工程。

5.为计算机连接硬件设备（测试设备，如：手机、G P S ）根据测试需要为计算机连接硬件设备，如计算机没有足够数量的端口，可通过外部设备进行端口扩展。

6.硬件设备端口设置单击“Configuration Device”进行设备端口设置。

7.为测试设备选择测试模板双击导航栏“Device Devices测试设备”，打开该测试设备的模板选择页面。

8.导入MAP地图和基站信息表，并开始测试。

二、设备准备需要准备的设备：笔记本，大唐测试主手机，被叫手机，狗，GPS，车载UPS等，如果电脑端口不够，还需要准备USB HUB（测试手机具体数量，根据现场情况确定）。

三、驱动安装1.鼎力软件安装按默认安装（出现下面界面是选择安装文件夹）。

软件安装完成后，在“开始->程序”中查看软件是否已经安装成功。

如果鼎力前台测试软件安装成功，然后进行手机驱动安装。

鼎力软件版本：PioneerSetup3.6.5.22.UE驱动安装鼎力手机驱动安装程序如下：执行安装程序，选择“VCOM Number”数目，点击“Install”按钮，安装驱动。
