下载文档原格式

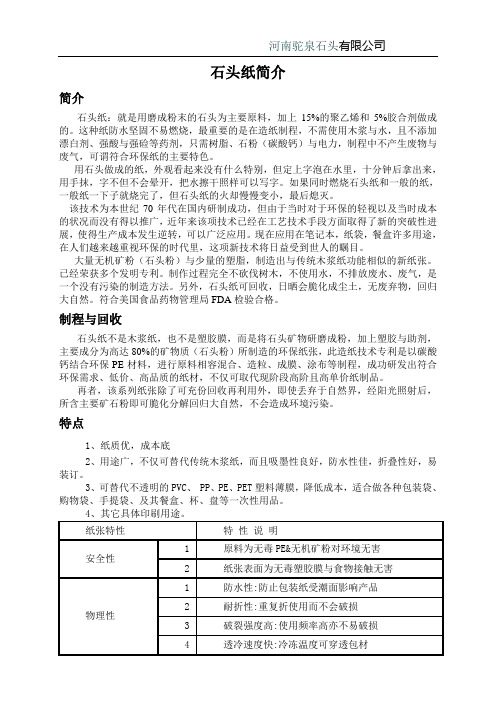

石头纸简介简介石头纸：就是用磨成粉末的石头为主要原料，加上15%的聚乙烯和5%胶合剂做成的。
这种纸防水坚固不易燃烧，最重要的是在造纸制程，不需使用木浆与水，且不添加漂白剂、强酸与强硷等药剂，只需树脂、石粉（碳酸钙）与电力，制程中不产生废物与废气，可谓符合环保纸的主要特色。
用石头做成的纸，外观看起来没有什么特别，但定上字泡在水里，十分钟后拿出来，用手抹，字不但不会晕开，把水擦干照样可以写字。
如果同时燃烧石头纸和一般的纸，一般纸一下子就烧完了，但石头纸的火却慢慢变小，最后熄灭。
该技术为本世纪70年代在国内研制成功，但由于当时对于环保的轻视以及当时成本的状况而没有得以推广，近年来该项技术已经在工艺技术手段方面取得了新的突破性进展，使得生产成本发生逆转，可以广泛应用。
现在应用在笔记本，纸袋，餐盒许多用途，在人们越来越重视环保的时代里，这项新技术将日益受到世人的瞩目。
大量无机矿粉（石头粉）与少量的塑脂，制造出与传统木浆纸功能相似的新纸张。
已经荣获多个发明专利。
制作过程完全不砍伐树木，不使用水，不排放废水、废气，是一个没有污染的制造方法。
另外，石头纸可回收，日晒会脆化成尘土，无废弃物，回归大自然。
符合美国食品药物管理局FDA检验合格。
制程与回收石头纸不是木浆纸，也不是塑胶膜，而是将石头矿物研磨成粉，加上塑胶与助剂，主要成分为高达80%的矿物质（石头粉）所制造的环保纸张，此造纸技术专利是以碳酸钙结合环保PE材料，进行原料相容混合、造粒、成膜、涂布等制程，成功研发出符合环保需求、低价、高品质的纸材，不仅可取代现阶段高阶且高单价纸制品。
再者，该系列纸张除了可充份回收再利用外，即使丢弃于自然界，经阳光照射后，所含主要矿石粉即可脆化分解回归大自然，不会造成环境污染。
特点1、纸质优，成本底2、用途广，不仅可替代传统木浆纸，而且吸墨性良好，防水性佳，折叠性好，易装订。
3、可替代不透明的PVC、 PP、PE、PET塑料薄膜，降低成本，适合做各种包装袋、购物袋、手提袋、及其餐盒、杯、盘等一次性用品。

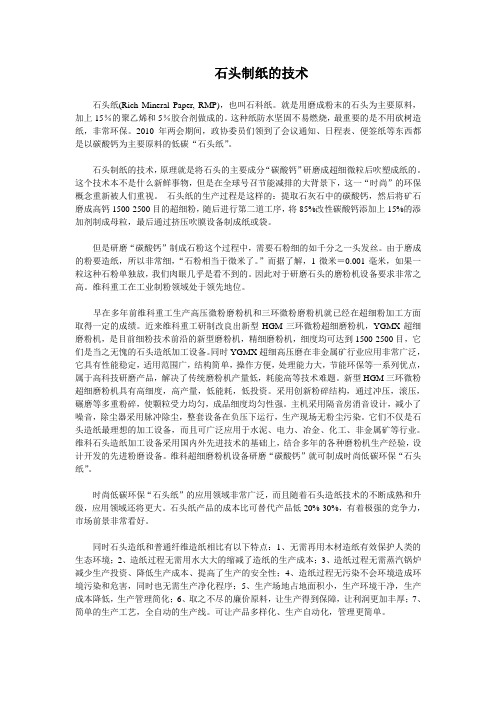

石头制纸的技术石头纸(Rich Mineral Paper, RMP)，也叫石科纸。
就是用磨成粉末的石头为主要原料，加上15％的聚乙烯和5％胶合剂做成的。
这种纸防水坚固不易燃烧，最重要的是不用砍树造纸，非常环保。
2010年两会期间，政协委员们领到了会议通知、日程表、便签纸等东西都是以碳酸钙为主要原料的低碳“石头纸”。
石头制纸的技术，原理就是将石头的主要成分“碳酸钙”研磨成超细微粒后吹塑成纸的。
这个技术本不是什么新鲜事物，但是在全球号召节能减排的大背景下，这一“时尚”的环保概念重新被人们重视。
石头纸的生产过程是这样的：提取石灰石中的碳酸钙，然后将矿石磨成高钙1500-2500目的超细粉，随后进行第二道工序，将85%改性碳酸钙添加上15%的添加剂制成母粒，最后通过挤压吹膜设备制成纸或袋。
但是研磨“碳酸钙”制成石粉这个过程中，需要石粉细的如千分之一头发丝。
由于磨成的粉要造纸，所以非常细，“石粉相当于微米了。
”而据了解，1微米＝0.001毫米，如果一粒这种石粉单独放，我们肉眼几乎是看不到的。
因此对于研磨石头的磨粉机设备要求非常之高。
维科重工在工业制粉领域处于领先地位。
早在多年前维科重工生产高压微粉磨粉机和三环微粉磨粉机就已经在超细粉加工方面取得一定的成绩。
近来维科重工研制改良出新型HGM三环微粉超细磨粉机，YGMX超细磨粉机，是目前细粉技术前沿的新型磨粉机，精细磨粉机，细度均可达到1500-2500目，它们是当之无愧的石头造纸加工设备。
同时YGMX超细高压磨在非金属矿行业应用非常广泛，它具有性能稳定，适用范围广，结构简单，操作方便，处理能力大，节能环保等一系列优点，属于高科技研磨产品，解决了传统磨粉机产量低，耗能高等技术难题。
新型HGM三环微粉超细磨粉机具有高细度，高产量，低能耗，低投资。
采用创新粉碎结构，通过冲压，滚压，碾磨等多重粉碎，使颗粒受力均匀，成品细度均匀性强。
主机采用隔音房消音设计，减小了噪音，除尘器采用脉冲除尘，整套设备在负压下运行，生产现场无粉尘污染。
石头纸生产流程石头纸啊，可有意思啦！一、原料准备。
石头纸的原料主要是石头粉，像碳酸钙这样的。
这石头粉可不是随便挖点石头就行的哦。
得经过一系列的筛选，要那种纯度比较高的石头粉。
就像咱们挑水果似的，得挑好的。
而且还得有一些添加剂，这些添加剂就像是做菜时候放的调料，让石头纸的性能变得更好。
比如说，会加一些树脂，这树脂就像是胶水一样，能把石头粉黏合起来。
这些原料的比例也很重要呢，如果比例不对，做出来的石头纸可能就不好用啦。
二、混合搅拌。
把原料准备好之后呢，就要把它们放到一个大的搅拌机器里面搅拌。
这就像是在做蛋糕的时候搅拌面糊一样。
石头粉和树脂等添加剂在这个大机器里欢快地旋转、翻滚，彼此充分地混合在一起。
这个过程可不能马虎，如果搅拌不均匀，做出来的石头纸可能有的地方硬，有的地方软，那可就糟糕啦。
这个搅拌的速度啊，还有时间，都是有讲究的。
速度太快了，可能原料会溅出来，速度太慢了，又混合不好。
时间也是，时间短了混合不充分，时间长了可能还会影响原料的性能呢。
三、制成纸浆。
搅拌均匀后的原料就像是一团软软的东西啦，接下来要把它制成纸浆。
这就需要特殊的设备啦。
这些设备把混合好的原料进一步加工，让它们变得更加细腻，就像把粗粗的沙子变成细细的沙子一样。
这个过程中呢，还会调整纸浆的一些性能参数，比如说它的黏稠度啊之类的。
如果黏稠度不合适，在后面造纸的时候就会出问题。
比如说，太稀了可能就没法成型，太稠了又不容易在机器上操作。
四、造纸过程。
有了合适的纸浆，就可以开始造纸啦。
把纸浆放到造纸机上，造纸机就像一个超级大的魔法机器。
纸浆在造纸机上慢慢变成了一张纸的形状。
这个过程中，会有很多滚轮，这些滚轮就像是一双双小手，把纸浆一点点地压平、压实。
而且造纸机还会控制纸张的厚度，如果想要厚一点的石头纸，就调整一下机器的参数，如果想要薄一点的，也能轻松做到。
不过呢，这个过程也不是一帆风顺的。
有时候可能会出现纸张破裂的情况，那就得赶紧检查是哪里出了问题，是纸浆的问题呢，还是机器的压力太大啦。
石头纸生产工艺
石头纸是一种新型环保材料，由石灰和石粉等无机矿物质组成，通过特殊工艺制成。
下面我们来介绍一下石头纸的生产工艺。
首先，原料准备。
石头纸的原料主要由石灰、石粉和少量的化学添加剂组成。
石灰和石粉要通过破碎机将其破碎成粒度适中的颗粒，然后通过振动筛进行筛分，去除其中的杂质。
其次，搅拌制浆。
将破碎并筛分好的石灰和石粉放入搅拌机中，添加适量的水和化学添加剂，进行混合搅拌。
搅拌的目的是使各种原料充分混合，形成均匀的浆料。
然后，浆料调理。
将搅拌好的浆料放入调理槽中，通过调节浆料的水分和PH值等参数，使其达到最佳的工艺条件。
在调理
过程中还可根据需要添加一些辅助材料，如纤维素、增稠剂等，以提高石头纸的强度和质量。
接下来，造纸。
将调理好的浆料倒入纸机中，纸机上的网纹辊将浆料均匀地分布在网纹上，随着网纹的旋转，水分逐渐被排除，纸浆中的无机成分逐渐凝结，形成纸张的基本结构。
同时，空气也会从下方吹入，加速水分的蒸发和纸张的凝结。
最后，干燥和卷取。
纸张在纸机上完成基本结构的形成后，进入烘干部分，通过热风吹干，将纸张的含水量降至目标值。
然后，将纸张通过卷筒机进行卷取，形成成品。
以上就是石头纸的生产工艺。
石头纸具有环保、可回收等特点，
是一种具有广阔市场前景的新型材料。
随着科技的不断进步和技术的不断改进，相信石头纸会在未来得到更广泛的应用。
石头纸的生产工艺
石头纸是一种先进的环保材料，它是由石头和树脂混合制成。
下面将介绍石头纸的生产工艺。
首先，生产石头纸的第一步是选择优质的石灰石。
石灰石是石头纸的主要原料，它含有丰富的钙元素，具有晶体结构稳定、硬度高等优点，是制作石头纸必不可少的原材料。
接下来，经过粉碎机对石灰石进行粉碎，得到石灰石粉末。
石灰石粉末需要经过筛网进行筛分，以去除杂质和不完整的颗粒。
然后，将石灰石粉末和特殊的树脂混合在一起。
树脂是石头纸的另一个关键成分，它能够与石灰石进行化学反应，并提供黏合力和耐水性。
混合后的石灰石和树脂浆液会进入涂布机，涂布机会将浆液均匀地涂覆在特殊的基材上。
基材通常是纤维素纸，它具有良好的可塑性和适应性，能够更好地与石头纸的浆液结合。
涂布完成后，湿浆料会通过烘干机进行烘干。
烘干的温度和时间必须严格控制，以确保石头纸的质量和机械性能。
烘干后的石头纸需要经过切割设备进行切割和修整，以得到所需的尺寸和形状。
最后，石头纸需要进行包装和贴标，然后送入仓库进行储存。
石头纸的生产工艺主要包括原料准备、石灰石粉末的筛分、石灰石和树脂的混合、涂布、烘干、切割和修整、包装以及储存。
总之，石头纸的生产工艺是一个复杂的过程，需要严格控制各个环节，以确保石头纸的质量和性能。
石头纸作为一种环保材料，具有很高的实用价值和发展前景，相信在未来会得到更广泛的应用。
石头纸工艺流程石头纸的工艺流程可有趣啦！咱先来说说原料准备这一块。
石头纸啊，主要原料是碳酸钙，这碳酸钙可不是什么稀罕玩意儿，到处都有。
不过呢，这用于石头纸的碳酸钙得是经过精心挑选和处理的。
把碳酸钙矿石开采出来之后，要经过一系列的加工，像是粉碎啊，研磨啊，让它变成非常非常细的粉末状。
这就像是把一个大土豆变成了土豆泥一样，越细越好哦。
而且在这个过程中，还要确保碳酸钙的纯度，不能有太多杂质混在里面，不然做出来的石头纸质量就不好啦。
接着就是和树脂混合啦。
只靠碳酸钙可做不成纸，得加入一些树脂来把这些碳酸钙粉末黏合在一起。
这个树脂的选择也很有讲究呢。
一般会选用一些特殊的热塑性树脂，把它们和碳酸钙粉末按照一定的比例混合起来。
就像做蛋糕要把面粉和鸡蛋按照合适的比例混合一样，这个比例要是不对，做出来的东西就不是那个味儿了。
在混合的时候，会用到专门的设备，让它们充分地搅拌均匀，让每一个碳酸钙粉末都能裹上树脂，这样它们就能紧紧地抱在一起啦。
混合好之后就是制成纸浆啦。
这个过程就像是把一团乱糟糟的毛线梳理整齐变成线团一样。
通过特殊的机器设备，对混合后的原料进行加工，让它变成类似传统纸浆的那种状态。
不过石头纸的纸浆和传统的木浆可不一样哦，它看起来更加的均匀，质地也有点特殊。
然后就是纸张成型啦。
把制好的石头纸浆送到专门的造纸机上，这造纸机就像一个神奇的魔法机器。
纸浆在机器里慢慢就变成了纸张的模样。
这个过程中要控制好温度、压力等各种参数。
温度太高或者压力太大，纸张可能就会出现问题，比如太薄或者太厚，甚至可能会有破损。
就像烤蛋糕的时候，火候要是不对，蛋糕就烤糊了或者没烤熟一样。
最后还有一个很重要的环节就是后处理。
刚造出来的石头纸可能还不是那么完美，所以要进行一些后处理。
比如说进行表面的平滑处理啊，让纸张摸起来滑溜溜的。
还有可能会进行一些裁切、包装等工作。
这就像给一个刚做好的工艺品进行最后的打磨和包装一样，让它变得更加完美，这样石头纸就可以出厂，去发挥它的各种作用啦。
【写物】石头纸_600字
石头纸
我是一张石头纸，来源于中国的古老传统工艺——石刻艺术。
我的表面看起来像石头，因为我是由大理石或花岗岩等石质材料制成的，但是我的内部却是纸张，因为我的制作方
法是利用先进的科技手段，将石头进行化学处理，使其变成纸状的材料。
我外观粗犷，但是内心温柔。
我的制作过程非常精细，需要经过多道工序。
首先，我
需要选用高质量的石材，并经过锯、磨、打磨等处理后变成薄如纸的片状材料。
接着，将
这些片状材料进行化学处理，使其成为可以写字、画画的纸张。
最后，我需要在表面进行
石雕或简单的纹路处理，使我的外观看起来更加具有艺术感。
虽然我看起来与一般的纸张没什么区别，但是我的特点在于可以永久保存。
我不容易
褪色、变形、老化，因此可以保存非常久远的历史文化遗产。
我可以用来制作书籍、挂画、文物等，都具有极高的文化、历史价值。
相比于一般的纸张，我虽然制作难度大、成本高，但是我所具有的保存性、美观性、
文化价值，都是普通纸张所无法比拟的。
我的出现，标志着石刻艺术在传统的基础上，又
有了一种新的呈现方式和应用方式，为人们的文化传承和创新打开了另一扇大门。
石头纸生产工艺总结
造纸原料：（根据台湾龙盟环保纸生产流程）
1.碳酸鈣（CaCO
3
）：平均粒径5μm（5/1000mm）大用量
2.碳酸鈣（CaCO
3
）：平均粒径3μm（3/1000mm）小用量
3.硬脂酸锌（Zinc Stearate）工业用滑剂
4.硬脂酸镁（Magnesium Stearate）工业用滑剂
5.聚乙烯（PE）：高密度聚乙烯、中密度聚乙烯或低密度聚乙烯。
双向拉伸法中
需使用高密度吹膜级PE，d＝0.95g/cm 3
，MI＝0.05g/10min。
6.聚丙烯（PP）：可用于压延法、流延法。
各组分含量：56%~80%天然无机矿粉（包括碳酸钙、硫酸钙、硫酸钡、高岭山、云母粉、氧化锌、白云石粉、硅酸钙、玻璃纤维、空心玻璃徽珠、硅石粉、白至粉、滑石粉、颜料、二氧化铁、二氧化硅、膨润土、白土、硅藻土及其混合物，其是经过锻烧或未经锻烧者）作主要原料，配合43%~18%聚乙烯（包括高密度聚乙烯、或者高密度聚乙烯与一种或一种以上的中密度聚乙烯、低密度聚乙烯及线性低密度聚乙烯的组合）及1%~2%的助剂。
石头纸生产工艺：
详细过程：（主要介绍前四项）
1.将原料、助剂、添加剂等按一定比例混合，混拌后计量投入混炼机。
2.改性：混炼机将配好的原料分散好。
混炼机一般选用密炼机（密闭式的
混炼机，相对于开炼机，其工作温度高，压力大，混合效果好）。
混炼
机制得条状料或板料，不适合直接投入挤出机。
3.造粒：使用造粒机，将条状或板状料制成粒料，即为纸料。
制成纸料既
方便运输又可以给平行的多条生产线（如生产不同用途的纸张时，所需
的机械设备和工艺都有所不同）提供原料，提高整个工厂的成产效率。
4.生产：将纸料投入挤出机，挤出机机身部分将纸料融化通过螺杆旋转在
模头部分产生压力将熔融纸料挤出，模头为T型模头，将管状物料流变
为薄膜物料流。
物料由模头挤出后，根据生产纸张类型不同牵引设备也
不同。
以下是不同的牵引方法：
首先是压延法。
即通过配料、混料、改性、挤出造料、压延。
压延法工艺的缺点是工艺复杂,一般用于生产0.1mm以上的环保纸产品，产品比重较大，设备价格昂贵，但产品表面光滑，适用于印刷高级样品及书籍封面等产品。
其次是流延法。
由流延机代替压延机，可以生产各种不同厚度的环保纸。
但环保纸内的分子链分布存在单向性，因此环保纸产品的纵向、横向、物理性能有较大的区别，这是流延环保纸的一大缺点。
再次是双向拉伸法。
据悉，台湾近年来推出了“双向拉伸珠光纸”，在双向拉伸过程中，基材塑料与填充料之间会形成一些小间隙，从而降低了环保纸的比重及成本。
由于这些小间隙对光的折射作用形成了珠光效果，所生产的环保纸有较好的外观，在包装、印刷、广告等领域得到了广泛的应用。
经过以上几种牵引拉伸方法后得到基纸，再经过后期处理即可得到各种用途的纸张。
下面介绍主要机械。
压延机：
图1. 压延机外观与工作示意图压延机是由两个或两个以上的辊筒，按一定形式排列，在一定温度下，将橡胶或塑料压制展延成一定厚度和表面形状的胶片，并可对纤维帘帆布或钢丝帘布进行挂胶的机械。
压延机按照辊筒数目可分为两辊、三辊、四辊和五辊压延机等；按照辊筒的排列方式又可分为“L”型、“T”型、“F”型、“Z”型和“S”
型等。
流延机：
工作示意图
图2. 流延机工作示意图
流延膜是通过熔体流涎骤冷生产的一种无拉伸、非定向的平挤薄膜，有单层流涎和多层共挤流涎两种方式。
双向拉伸法：
将T型口模换为O型口模，形成膜管，使膜管温度降低至80 ℃至120 ℃之间；在膜管内以缩空气充气，使膜管向外膨胀延伸，同时以拉伸装置进行膜管拉伸，达到横向纵向同时间内延伸的效果，制成具有双向组织强度的环保纸。
石头纸性能及用途：
不同的牵引拉伸方法制得的纸张性能不同，之前已有所介绍，下面是石头纸相对于传统纸张的一些性能特点。
•吸附性：石头纸对于油墨具备较强的亲和力和吸附性，在印刷时易着色，不易脱色；
•防水性：在石头纸上书写的字、色墨在水中浸泡不会掉色；
•柔韧性：具备很好的抗拉性和抗撕性，且具备良好的柔韧性；
•外观性：表面光洁、亮度好，分辨率高、三层结构组成；
•环保性：在野外暴露的环境中可自动风化、无污染；
•书写性：书写流利，易着色，书写感觉良好；
•印刷性：可通用于平版、凹版、凸网版等印刷。
用途：
1. 电信、移动通讯行业：电话单或信封；
2. 特快专递行业：特快专递信封；
3. 明信片印刷行业—用做环保明信片（生日卡、贺卡等）；
4. 服装和鞋业—用于包装盒和包装袋；
5. 环保袋制作行业—用于各种环保袋的制作；
6. 墙纸（壁纸）制造行业—用于制作环保墙纸（不吸水、不发霉、易压花和印刷漂亮）；
7. 替代铜版纸用于宣传品印刷（广告纸）；
8. 制作高档记事本（日记本）；
9. 用于水泥、化工原料等包装袋（不透水、不吸潮、牢固不易破）；
10. 用于机械设备和家具、线材等产品的缠绕外包装条；
11. 用于制作不干胶贴，或一次性餐具；
12. 用于食品、药品、化装品、玩具、礼品等包装盒。
本课题准备工作
此次实验室的研究并不需要完全照搬工业生产的方式。
本课题初期主要以实验为主，重点在于配方的研究方面，因此主要工作为研究配方是否合理可行，用到的测试设备为转矩流变仪。
转体流变仪：转矩流变仪是一种多功能、积木式流变测量仪，通过记录物料在混合过程中对转子或螺杆产生的反扭矩以及温度随时间的变化，可研究物料在
加工过程中的分散性能、流动行为及结构变化(交联、热稳定性等)，同时也可作为生产质量控制的有效手段。
图3所示的为转矩流变仪密闭式混合器的机构工作示意图。
在混合室内，转子相向旋转，对物料施加剪切，使物料在混合室内被强制混合；两个转子的速度不同，在其间隙中发生分散性混合。
图3. 密闭式混合器的示意图
图4所示的是典型的转矩随时间的变化曲线，它描述了聚合物在密炼过程中经历的热机械历史：高聚物被加入到混炼室中时，自由旋转的转子受到来自固体粒子或粉末的阻力，转矩急剧上升；当此阻力被克服后，转矩开始下降并在较短的时间内达到稳态；当粒子表面开始熔融并发生聚集时，转矩再次升高；在热的作用下，粒子的内核慢慢熔融，转矩随之下降；当粒子完全熔融后，物料成为易于流动的宏观连续的流体，转矩再次达到稳态；经过一定时间后，在热和力的作用下，随着交联或降解的发生，转矩会有较大幅度的升高或降低。
图4. 转矩随时间变化的典型曲线
当转矩达到稳态的时间一般为3~15min，配方合理可行的标志是温度和转矩都能达到稳态，熔体可拉伸成丝状。
此时记录下实验数据，根据这些数据，可以预设各实际生产设备的各项参数。
根据成功的配方，在生产试验样品的工艺流程中，本实验室具备或不具备的条件如下。
在以上实验环节中，实验室应该具备的有：
1. 原料、助剂、添加剂。
根据配方采购，已具备。
2. 改性。
有两种方法：一是采用双螺杆挤出机或者三螺杆挤出机；这套设备实验室不具备。
由于碳酸钙等固相含量较高，要想达到较好的塑化效果，必须采用。
3. 造粒。
这个环节可以省去，直接从改性到生产。
4. 生产。
一般需要流延机或压延机。
这两种设备均不具备，其各自特点在之前也已详细介绍。
这一环节是必不可少的
5. 产品性能检测。
根据所需要的性质进行相关的检测。
目前已有两种途径。
实验所需器材较多，并且实验经费有限，不宜直接购买，可已通过使用其他学校或公司实验设备并支付其实验费用的途径进行试验。
可以去北京化工大学英蓝实验室，其具备生产的能力，但由于之前没有实验石头纸的经验，不能够直接进行碳酸钙等矿物含量较高比如含量高达80%的实验，需要先从含量在50%左右的配方开始进行。
可以同广州市普同实验分析仪器有限公司合作，其已实验过碳酸钙含量在85%的石头纸的生产，具有成熟的实验条件和经验。
由于公司在广州，不便过去实验，可以通过我们进行提出配方（配方中碳酸钙等成分需要自己提供，聚合物部分对方可以解决）邮寄过去，有对付帮助生产，生产工艺可以选择多种，并将最后样品邮寄过来，最后我们自己对产品的进行性能测试。
（该公司与北理工珠海学院有合作关系，提出愿意帮助我们。
）。
