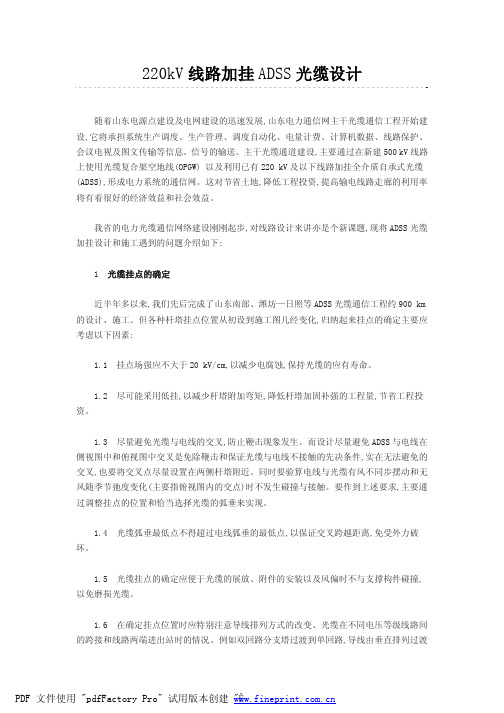

电力线路架设光缆的安装设计

220kV线路加挂ADSS光缆设计到水平或三角排列;干字型塔两侧与不同直线杆塔组合时,干字塔出现的光缆一侧高挂另一侧低挂的情况;猫头形直线塔两侧与不同排列形式的杆塔组合;光缆在不同线路间跨接时;总之对上述情况要引起足够重视,通过计算制图来确定合适的挂缆位置,这一类我们在设计中称为特殊挂点。

1.7 ADSS光缆是无金属光缆,弧垂基本上不随温度变化,为了作到光缆与电线不发生碰撞,要选择好光缆弧垂,尽量作到光缆与电线在侧视图中无交点,在确定弧垂时还应满足年平均气温和设计最大荷载条件下光缆的张力不大于最大运行张力。

2 关于杆塔的强度校验ADSS自承式光缆加挂在已运行高压送电线路上,要不要对原支撑结构进行强度验算,如何验算,光缆的荷载按什么计算等等都没有统一规定,也没有设计、施工、运行经验可参考。

我们只能凭借线路的设计经验、ADSS光缆的机械物理特性以及光缆的挂点位置分析加挂后对杆塔安全的影响,来制定光缆荷载的计算条件。

并参考SDJ3—79《架空送电线路设计技术规程》,从实际出发充分考虑补强的可操作性,来确定对杆塔核算补强的原则。

我们省已实施建设近900 km加挂自承式光缆,沿220 kV线路加挂的约占90%。

杆塔强度核算主要是针对220 kV的杆塔,具体强度核算作法如下:2.1 加挂ADSS光缆后不能降低原线路的设计安全度,对于220 kV线路杆塔,要逐一进行荷载比较校验。

主要方法是,杆塔实际使用条件下的荷载加上ADSS荷载≤杆塔的设计荷载,反之需进行计算补强。

2.2 对于加挂后引起的部分杆塔荷载大于原杆塔设计荷载的,应进行计算补强。

但在补强设计中遇到了一些较难处理的具体问题,例如所加挂的220kV线路设计建设年代不同,所执行规范与现行规程、导则不同,究竟按什么规程设计补强;还有投产年限不同、杆塔构件腐蚀程度不同,其腐蚀程度如何界定;杆塔基础要不要验算等等。

经过认真的分析研究我们是这样作的:2.2.1 一律按原来线路当时的规程、导则计算补强,做到不降低原线路的设计安全度。

一、架空光缆敷设要求1）架空光缆在平地敷设光缆时，使用挂钩吊挂，山地或陡坡敷设光缆，使用绑扎方式敷设光缆。

光缆接头应选择易于维护的直线杆位置，预留光缆用预留支架固定在电杆上。

2）架空杆路的光缆每隔3-5档杆要求作U型伸缩弯，大约每1公里预留15米。

3）引上架空（墙壁）光缆用镀锌钢管保护，管口用防火泥堵塞。

4）架空光缆每隔4档杆左右及跨路、跨河、跨桥等特殊地段应悬挂的光缆警示标志牌。

5）空吊线与电力线交叉处应增加三叉保护管保护，每端伸长不得小于1米。

6）近公路边的电杆拉线应套包发光棒，长度为2米。

7）为防止吊线感应电流伤人，每处电杆拉线要求与吊线电气连接，各拉线位应安装拉线式地线，要求吊线直接用衬环接续，在终端直接接地。

二、管道光缆敷设要求1）光缆敷设前管孔内穿放子孔，光缆选1孔同色子管始终穿放，空余所有子管管口应加塞子保护。

2）按人工敷设方式考虑，为了减少光缆接头损耗，管道光缆应采用整盘敷设，3）为了减少布放时的牵引力，整盘光缆应由中间分别向两边布放，并在每个人孔安排人员作中间辅助牵引。

4）光缆穿放的孔位应符合设计图纸要求，敷设管道光缆之前必须清刷管孔。

子孔在人手孔中的余长应露出管孔15cm左右。

5）手孔内子管与塑料纺织网管接口用PVC胶带缠扎，以避免泥沙渗入。

6）光缆在人（手）孔内安装，如果手孔内有托板，光缆在托板上固定，如果没有托板则将光缆固定在膨胀螺栓，膨胀螺栓要求钩口向下。

7）光缆出管孔15cm以内不应作弯曲处理。

8）每个手孔内及机房光缆和ODF架上均采用塑料标志牌以示区别。

三、墙壁光缆敷设要求1）除地下光缆引上部分外，严禁在墙壁上敷设铠装或油麻光缆。

2）跨越街坊或院内通道等，其缆线最低点距地面应不小于4.5米。

3）吊线程式采用7/2.2、7/2.6，支撑间距为8～10米，终端固定与第一只中间支撑间距应不大于5米。

4）吊线在墙壁上水平或垂直敷设时，其终端固定、吊线中间支撑应符合《本地网通信线路工程验收规范》。

220kV线路工程OPGW光缆施工方案负责工程技术方案的制定、审核和实施，监督工程施工质量和工程进度，解决施工过程中出现的技术问题。

质量负责人职责：负责工程施工质量控制，制定和实施质量检查计划，监督施工过程中的质量问题，确保工程质量符合要求。

物资负责人职责：负责工程所需物资的采购、管理和使用，保证物资供应充足、物资使用合理、物资管理规范。

现场负责人职责：负责工程施工现场的管理和协调，指导施工队伍的工作，保证工程施工进度和质量符合要求。

施工队职责：按照工程施工组织设计要求，负责工程施工作业，保证施工进度和质量符合要求。

五、施工内容及要求1.施工内容：本工程OPGW光缆架设，包括光缆固定件安装、光缆张拉、光缆连接、光缆接地等工作。

2.施工要求：1）施工前必须进行现场勘察，制定详细的施工方案，保证施工质量和安全。

2）施工过程中必须遵守相关的安全规定，保证施工人员的人身安全。

3）施工现场必须保持整洁，材料必须分类堆放，保证施工现场的环境卫生。

4）施工完成后，必须进行验收，保证工程质量符合要求。

六、安全措施1.施工现场必须设置安全警示标志，保证施工人员的人身安全。

2.施工人员必须按照相关的安全规定进行作业，保证施工过程中的安全。

3.施工现场必须配备专职安全员，负责安全管理和监督。

4.施工过程中必须进行安全交底，保证施工人员的安全意识。

七、环保措施1.施工现场必须按照环保要求进行管理，保证施工过程中不污染环境。

2.施工过程中必须按照环保要求进行废弃物的处理，保证施工现场的环境卫生。

3.施工完成后，必须进行环保验收，保证工程不对环境造成影响。

八、质量控制1.施工过程中必须按照相关的质量标准进行作业，保证施工质量符合要求。

2.施工过程中必须进行质量检查，及时发现和解决质量问题。

3.施工完成后，必须进行质量验收，保证工程质量符合要求。

九、施工进度控制1.施工进度必须按照工程进度计划进行控制，保证工程按期完成。

2.施工过程中必须进行进度跟踪，及时发现和解决进度问题。

光缆工程施工组织设计方案一、总体要求光缆工程是指在城市供电系统中进行的一项重要的通信传输工程，其主要任务是实现能源信息的传输。

因此，光缆工程施工组织设计方案应充分考虑工程的施工组织、技术要求、质量要求和安全要求等方面，注重施工过程的管理和控制，确保工程施工质量和安全。

二、施工组织设计1. 施工项目概况本次光缆工程是在城市供电系统中进行的通信传输工程，主要工作包括光缆的架设、连接和接入设备的安装。

光缆工程采用中低压电力线路架空敷设，并与现有输电线路和配电线路进行配套，整个工程涉及到架设长度、连接数量和接入设备种类繁多。

2. 施工方案（1）技术方案光缆工程的技术方案主要包括光缆的选材、连接、敷设和保护。

为保证通信传输的质量和稳定性，施工中要严格按照光缆设备和材料的规范要求进行施工，确保光缆的质量和安全性。

（2）施工流程光缆工程的施工流程主要包括工程准备、施工现场布置、光缆架设、接入设备安装和验收等环节。

在施工过程中，需根据工程进度和施工情况对工程流程进行合理分配，保证施工进度和质量。

3. 施工组织（1）施工人员组织在光缆工程的施工过程中，需要有专业的施工人员进行操作，包括光缆架设人员、接入设备安装人员和施工监理人员等。

在施工过程中，需合理安排施工人员的作业任务，确保施工现场的安全和质量。

（2）施工设备组织为保证光缆工程施工的顺利进行，需合理组织施工设备和工具，包括光缆架设设备、连接设备和测试设备等。

在施工过程中，需根据工程需求和进度合理调配施工设备，确保施工质量和安全。

4. 施工管理（1）质量管理在光缆工程施工过程中，需严格按照相关规范和标准进行施工，确保光缆的质量和可靠性。

在施工过程中，需加强对施工过程的监督和检查，保证施工质量和标准。

（2）安全管理在光缆工程施工过程中，需加强对施工现场的安全管理，确保施工人员的安全和施工设备的正常运行。

在施工过程中，需制定相关安全措施和应急预案，有效应对施工中可能出现的安全问题和意外事件，保障施工现场的安全。

目录第一章编制依据及原则 (1)1.1编制依据 (1)1.2编制原则 (1)第二章工程概况 (2)2.1工程概况 (2)2.2改移工程概况 (2)2.3改移原由及改移示意图 (3)第三章施工部署 (10)3.1施工组织机构 (10)3.2工期计划 (10)3.3技术准备 (11)3.4人员准备 (11)3.5施工机械准备 (12)3.6现场准备 (12)第四章主要施工方案及措施 (13)4.1架空电缆施工工艺及措施 (13)4.1.1施工工艺流程 (13)4.1.2施工前运输准备 (13)4.1.3电杆、拉线基坑及基础埋设 (13)4.1.4电杆的组力与绝缘子安装 (14)4.1.5拉线安装 (14)4.1.6导线架设 (14)4.1.7接地工程 (15)4.1.8电缆头制作及电缆敷设 (15)4.2架空光缆施工方法 (16)4.2.1施工流程 (16)4.2.2杆路 (16)4.2.3吊线 (16)4.2.4拉线 (17)4.2.5钢柄地锚 (17)4.2.6高拉桩撑杆吊板拉 (18)4.2.7光缆的器材检验 (18)4.2.8光缆的配盘 (18)4.2.9光缆接续与安装 (19)4.2.10光缆架设 (19)4.2.11地线避雷线 (20)4.3架空光电缆改为入地的施工方法 (20)4.3.1测量放样 (20)4.3.2土方开挖 (20)4.3.3砌体结构工程 (21)4.3.4管道及光、电缆敷设方法和施工要求 (21)4.3.5回填 (21)第五章质量保证体系及措施 (23)5.1质量保证体系 (23)5.2质量保证措施 (24)第六章文明施工措施 (26)6.1文明施工保证体系 (26)6.2文明施工目标 (26)6.3文明施工具体措施 (26)第七章环境保护措施 (29)7.1环境保护体系 (29)7.2环境保护目标 (29)7.3环境保护具体措施 (29)第八章安全施工措施 (31)8.1安全保障方针 (31)8.2安全目标 (31)8.3安全保障体系 (31)8.4安全技术措施 (32)第九章消防保卫体系及措施 (33)9.1消防保障体系 (33)9.2消防保卫措施 (33)9.3保卫措施 (34)第一章编制依据及原则1.1编制依据1、海淀北部地区核心区东侧边界路（京密引水渠北侧路～翠湖南路）道路工程施工设图纸。

电力系统通信光缆安装工艺规范1范围本标准规定了光缆线路安装应遵循的基本原则，明确了电力特种光缆（OPGW、ADSS和OPPC光缆）、普通架空光缆、管道光缆和直埋光缆的安装工艺要求。

本标准适用于国家电网公司系统新建、扩建和改建的光缆线路工程，以及利用电力杆路、管道资源敷设的非电力系统光缆线路工程。

2规范性引用文件下列文件对于本文件的应用是必不可少的。

凡是注日期的引用文件，仅注日期的版本适用于本文件。

凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。

GB/T 2900.1 电工术语基本术语GB 50233 110～500 kV架空送电线路施工及验收规范DL 409 电业安全工作规程（电力线路部分）DL/T 788 全介质自承式光缆DL/T 832 光纤复合架空地线DL/T 5344 电力光纤通信工程验收规范DL/T 5404 电力系统同步数字系列（SDH）光缆通信工程设计技术规定YD/T 5043 长途通信光缆塑料管道工程验收规范YD 5103 通信管道工程施工及验收技术规范YD/T 5121 长途通信光缆线路工程验收规范Q/GDW 543 电力光纤到户施工及验收规范3术语、定义和缩略语3.1术语和定义GB/T 2900.1、DL/T 788、DL/T 832、Q/GDW 543中界定的以及下列术语和定义适用于本文件。

3.1.1普通架空光缆Ordinary overhead optical fiber cable利用电力杆路资源通过吊线形式进行敷设的光缆。

3.1.2光纤复合架空相线Optical fiber composition phase conductor（OPPC）OPPC是一种具有传统架空相线和通信能力双重功能的特种光缆。

3.1.3电力特种光缆Electric power special optical fiber cable有别于传统光缆的附加于电力线或加挂于电力杆塔上的光缆,包括OPGW、ADSS和OPPC光缆等。

德阳Ⅱ-秋月220kV线路工程 OPGW光缆架设施工方案目录1. 工程概况及适用范围 (1)1.1工程简介 (1)1.2导、地线的使用 (1)1.3 OPGW技术参数、结构图 (1)1.4 适用范围 (2)2. 编写依据 (2)3. 作业流程 (3)4. 作业准备 (3)5．作业方法 (4)5.1.前期准备工作 (4)5.2 滑车的悬挂 (6)5.3 展放牵引绳 (6)5.5 牵张场准备 (7)5.6 展放前的检查项目 (8)5.7 光缆展放 (9)5.8 光缆紧线 (12)5.9 附件安装 (12)5.10防振锤安装 (16)5.11专用接地线及联结方式 (17)5.12引下线夹的使用 (17)5.13 接续盒及余缆的安装 (17)5.14其他 (18)6．安健环控制措施 (18)6.1 控制措施 (18)6.2 危险点辨识 (19)7. 质量控制措施及检验标准 (19)7.1 质量控制措施 (19)7.2质量控制 (21)7.3检验标准 (21)1. 工程概况及适用范围1.1工程简介本线路工程起于德阳Ⅱ500kV变电站220kV出线间隔9#、10#构架，止于秋月220kV变电站1#、3#进线构架，全长24.27km,双回架设，共76基铁塔，其中耐张塔31基，直线塔45基。

1.2导、地线的使用导线采用2³JL/G1A-630/45型钢芯铝绞线，地线(右侧)为JLB40-120-19型铝包钢绞线，光缆(左侧)为OPGW-36B1-140型复合地线。

1.3 OPGW技术参数、结构图图1-1 OPGW-36B1-140光缆结构图1.4 适用范围本作业指导书适用于德阳Ⅱ-秋月220kV线路工程光缆架设施工作业。

OPGW复合光缆是以一盘连接的OPGW复合光缆线作为一个耐张段进行放线施工，设计单位已确定光缆的盘长及耐张段的位置。

耐张段间OPGW复合光缆线接头的熔接由业主派人员负责施工，因此本施工方案对熔接施工不作介绍。

光缆(地埋、架空)施工方案地埋光缆施工方案在进行地埋光缆施工前，需要按照以下步骤进行：1）径路复测首先，需要对光缆径路进行复测，确定防护方式、数量、规格及施工方法。

同时，还需要确定光缆布放时卸车地点，以及穿越公路、铁路的具体位置及施工方法。

2）单盘测试在进行施工前，需要进行单盘测试。

这包括对单盘光缆的规格程式和制造长度进行核对，检查外包装是否破损，确认A、B端并在盘上标注明确，并测试光缆长度、光纤损耗、每公里平均损耗及背向散射曲线的均匀性。

同时，需要提前通知旁站监理工程师进行旁站，并签认测试记录表。

3）光缆配盘根据单盘测试资料，应该按照模场直径差别最小的原则进行单模光纤的配盘。

一般情况下，工厂在成缆时，会制成2km的标准盘。

配盘时应重点考虑光纤的光学特性和几何特性。

配盘时最好按光缆的出厂编号顺序配盘，并将合格的单盘测试有关数据填写在配盘卡片上。

配好的光缆进行一次全面检查，检查无误后，编制配盘表作为光缆敷设的施工资料。

4）光电缆沟的开挖在进行光电缆沟的开挖前，需要使用地下电缆探测仪进行径路探测，以防挖坏既有管线。

沿划刷白线进行开挖，沟底平直顺滑，开挖深度满足要求。

采用人工开挖，过轨、过道采用液压顶管方式通过，并提前预埋防护钢管。

区间光缆施工采用人工和机械开挖方式，而站场光、电缆则采用人工开挖。

在开挖时，必须严格按照复测路径白线标记进行，电缆沟的转弯半径不得小于光缆直径的20倍，沟底必须平整，沟底宽度应在30～40cm之间。

同时，回填路肩和护坡时也必须按照工务标准回复原貌。

在遇到骨架护坡或混凝土护坡地段时，光缆径路不得上护坡或路肩，而应在路基坡脚以外合适地段进行开挖。

在遇到马槽、土堆时，缆沟深度应从地平面（即土堆两侧的自然地面）开始算起。

在光缆过桥时，应敷设在桥外侧的桥槽内。

特别注意有与地下管线、电力电缆交越的地方要小心开挖，先用扣槽电缆防护好，然后再进行开挖，避免对地下管线造成损伤。

同时，根据现场地形、土质及施工进度随时调整人力，确保下一道工序顺利进行。

光缆敷设安装技术要求一、光缆敷设安装技术要求1局（站）内光缆的敷设安装要求（1）进局光缆的外护层应完整，无可见的损伤；横放的光缆接头山依次排列，接头任一端距光缆转弯处不应小于2m。

（2）凡进出局光缆在进线口、引上管等处所占管孔、子管、空余子管均用防火泥密封处理。

局内光缆在各楼层的穿墙洞处应用楼层防火板封堵。

光缆在机房内需用阻燃胶带包裹。

（3）在ODF架中光缆金属构件应用截面不小于6mm2的铜接地线与高压防护接地装置相连，然后用截面不少于35mm2的黄绿双色多股铜芯电力电缆引接到机房的第一级接地汇接排或小型局站的总接地排。

机房采用一个接地排时，应采用星形接地方式，并应预留相应的螺孔；第一级防雷器、配电箱、光缆金属加强芯和金属外护层、直流电源地、设备地、机壳、走线架等，均应就近接地），接地电阻值不大于10Ω。

（4）ODF架机壳应通过16mm2的多股铜线连接到机房保护地排。

（5）ODF架端子板上应清楚注明终端的光缆局向和纤芯号。

2引上光缆的敷设安装要求引上管在地面以上成为直管，地面以下成为弯型保护管过渡，地面以上的保护管高度不小于2500mm，地面以下的弯型保护管深度宜在600mm~800mm，引上管的管口应封堵。

电杆引上处，地面上的保护管应分别在距保护管上端管口150mm处和距地面300mm处用4.0mm钢线绑扎6圈~8圈。

墙壁引上处，地面上的保护管应分别在距保护管上端管口150mm处和距地面300mm处用U型卡卡固。

引上管在地面以上成为直管，地面以下成为弯型保护管过渡，引上管的管口应封堵。

墙壁引上处，地面上的保护管应分别在距保护管上端管口150mm处和距地面300mm处用U型卡卡固。

穿放引上光缆时，引上管内应视引上管管径穿放塑料子管，塑料子管伸出引上管上端口不应小于300mm，在引上管下端口塑料子管应延伸至人（于）孔内或地下直埋光缆沟底。

塑料子管管口应做封堵处理。

光缆在引上保护管上方的电杆处应垫胶皮垫进行绑扎固定，光缆引上后应做伸缩弯。
