烽火光纤光缆基础知识讲义

格式：ppt
大小：9.24 MB
文档页数：96

下载文档原格式

光纤光缆基础知识PPT课件

2021/5/18
第18页/共27页
光缆型号的命名方法
• 执行标准：YD/T 908-2000 • 1、型号的组成：由型式和规格两部分组成。 • 2、型式由5个部分构成，各部分均用代号表示。其中结构特征指
缆芯结构和光缆派生结构特征。
1、分类 2、加强构件 3、结构特征 4、护套 5、外护层
一次被覆层作用： ①保护光纤的机械强度；②隔绝能够引起微变损耗的外应力。
定义——传输光能的介质波导，由纤芯和包层组成。
2021/5/18
第3页/共27页
光纤的种类单模光纤种类：
• 1、B1.1(G.652)非色散位移光纤，在1550nm窗口衰减小，但色散较大，不利于高速系统的长距离传输；
度聚乙烯或阻燃料、防蚁层等外护层，侧重于抗侧压和耐磨。
2021/5/18
第17页/共27页
护套
• 挤塑方式可分为：挤压式与挤管式
其区别为：
• 挤压式：出胶速度慢，偏芯调节困难，绝缘厚薄不易控制，挤出的塑胶层结构紧密。
• 挤管式：塑料不是直接压在缆芯上，而是沿着管状尾径部分向前移动，易调偏芯，减小内应力，降低护套的后收缩，先形成管状，然后经拉伸再包覆在缆芯上。

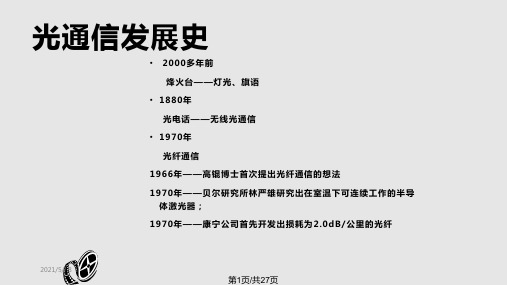

光通信发展史
• 2000多年前烽火台——灯光、旗语
• 1880年光电话——无线光通信
• 1970年光纤通信
1966年——高锟博士首次提出光纤通信的想法 1970年——贝尔研究所林严雄研究出在室温下可连续工作的半导
体激光器； 1970年——康宁公司首先开发出损耗为2.0dB/公里的光纤
2021/5/18
光缆型号的命名方法 • 8、外被层或外套
2021/5/18
代号 1 2 3 4 5

光纤光缆基础知识培训讲义

光纤光缆基础知识培训讲义第一部分光纤理论与光纤结构一.光及其特性：1. 光是一种电磁波。

可见光部分波长范围是： 390~760nm(毫微米).大于760nm部分是红外光，小于390nm部分是紫外光。

光纤中应用的是：850，1310，1550三种。

2.光的折射，反射和全反射。

因光在不同物质中的传播速度是不同的，所以光从一种物质射向另一种物质时，在两种物质的交界面处会产生折射和反射。

而且，折射光的角度会随入射光的角度变化而变化。

当入射光的角度达到或超过某一角度时，折射光会消失，入射光全部被反射回来，这就是光的全反射。

不同的物质对相同波长光的折射角度是不同的(即不同的物质有不同的光折射率)，相同的物质对不同波长光的折射角度也是不同。

光纤通讯就是基于以上原理而形成的。

二.光纤结构及种类：1.光纤结构：光纤裸纤一般分为三层：中心高折射率玻璃芯(芯径一般为50或62.5μm)，中间为低折射率硅玻璃包层(直径一般为125μm)，最外是加强用的树脂涂层。

2.数值孔径：入射到光纤端面的光并不能全部被光纤所传输，只是在某个角度范围内的入射光才可以。

这个角度就称为光纤的数值孔径。

光纤的数值孔径大些对于光纤的对接是有利的。

不同厂家生产的光纤的数值孔径不同(AT&TCORNING)。

3.光纤的种类：A. 按光在光纤中的传输模式可分为：单摸光纤和多模光纤。

多模光纤：中心玻璃芯教粗(50或62.5μm)，可传多种模式的光。

但其模间色散较大，这就限制了传输数字信号的频率，而且随距离的增加会更加严重。

例如：600MB/KM的光纤在2KM时则只有300MB的带宽了。

因此，多模光纤传输的距离就比较近，一般只有几公里。

单模光纤：中心玻璃芯教细(芯径一般为9或10μm)，只能传一种模式的光。

因此，其模间色散很小，适用于远程通讯，但其色度色散起主要作用，这样单模光纤对光源的谱宽和稳定性有较高的要求，即谱宽要窄，稳定性要好。

B.按最佳传输频率窗口分：常规型单模光纤和色散位移型单模光纤。

(完整word版)光纤光缆的基础知识

光纤光缆的基础知识一、光纤1．光纤的定义光纤是光导纤维的简称，即用来通光传输的石英玻璃丝。

2．光纤的结构组成和作用1）光纤的构成：光纤是由光折射率较高的纤芯和折射率较低的包层组成，为了保护光纤不受外力和环境的影响，在包层的外面都加上一层塑料护套（也叫涂覆层）。

2）光纤各组成部分的作用：纤芯：siO2+GeO2（作用是导光通信)包层：siO2(作用是使全反射成为可能)涂覆层：光固化丙烯酸环氧树脂或热固化的硅酮树脂（作用是防止光纤表面受损产生微裂纹，将光纤表面与环境中的水分、化学物质隔开,防止已有的微小裂纹逐步生长扩大)3．光纤的分类A：按组成光纤的材料分类：玻璃（石英）光纤、塑料光纤；B:按光纤横截面上折射率分布分类：有突变型光纤（普通单模光纤)、渐变型光纤(多模光纤）、阶跃型光纤等；C:按光纤传输模式分类：多模光纤、单模光纤等.单模光纤中光偏振状态要传输过程中是否保持不变，又可分为偏振模保持光纤和非偏振模保持光纤；D：按工作波长窗口分类：长波长光纤和短波长光纤等注：单模光纤是指只能传输一种模式（基模或最低阶模）的光纤，其信号畸变很小。

多模光纤是一种能承载多种模式的光纤，即能够允许多个传导模的通过。

模是指光在光纤中的传输方式（单模/多模）。

单模光纤具有很小的芯径，以确保其传输单模，但是其包层直径要比芯径在十多倍，以避免光的损耗。

单模光纤以其衰减小、频带宽、容量大、成本低和易于扩容等优点，作为一种理想的光通信媒介,在全世界得到及为广泛的应用。

4．光纤的特性A：几何特性和光学特性（主要针对单模光纤）纤芯直径：A、多模光纤（50um/62。

5um两种标称直径）B、单模光纤(8.3um）包层直径：125。

0±1.0um包层不圆度:≤1。

0％涂层外径：245±5.0um纤芯、包层同心度：≤0。

5um翘曲度：曲率半径≥4.0m模场直径：指光纤中基模场的电场强度随空间的分布。

它描述了单模光纤中光能集中程度的参量。

《基本光纤光缆知识》PPT课件

当 =0.002时,BL<100<Mb/s>.km,10Mb/s的速率传输10km,适用于一些局域网.
2. 渐变光纤P46
渐变光纤的芯区折射率不是一个常数,从芯区中心的最大值逐渐降低到包层的最小值.光线以正弦振荡形式向前传播.
入射角大的光线路径长,由于折射率的变化,光速在沿路径变化,虽然沿光纤轴线传输路径最短,但轴线上折射率最大,光传播最慢.通过合理设计折射率分布,使光线同时到达输出端,降低模间色散.
光纤的分类<3>
按材料分类：P36 玻璃光纤：纤芯与包层都是玻璃,损耗小,传输
距离长,成本高；胶套硅光纤：纤芯是玻璃,包层为塑料,特性同
玻璃光纤差不多,成本较低；塑料光纤：纤芯与包层都是塑料,损耗大,传输
距离很短,价格很低.多用于家电、音响,以及短距的图像传输.
塑料光纤
聚合物<塑料>光纤<POF>：用于用户接入.
塑料光纤图片
塑料光纤图片
3.1.2 光纤的分类<4>
特种光纤: 保偏光纤〔PMF〕色散补偿光纤〔DCF〕掺铒光纤〔EDF〕等
特种光纤-保偏光纤P36
polarization maintaining optical fiber
保偏光纤：保偏光纤传输线偏振光,广泛用于航天、航空、航海、工业制造技术及通信等国民经济的各个领域.在以光学相干检测为基础的干涉型光纤传感器中,使用保偏光纤能够保证线偏振方向不变,提高相干信躁比,以实现对物理量的高精度测量.保偏光纤作为一种特种光纤, 主要应用于光纤陀螺,光纤水听器等传感器和DWDM、EDFA等光纤通纤系统.由于光纤陀螺及光纤水听器等可用于军用惯导和声呐,属于高新科技产品,而保偏光纤又是其核心部件,因而保偏光纤一直被西方发达国家列入对我禁运的清单.

烽火光纤光缆技术

爬坡直埋
机械抗拉强度短期拉伸力(N):10000
特性抗压强度短期侧压力 (N/100mm):5000
光缆外径 :约 23.2(25.4) mm
长期拉伸力 (N):4000 长期侧压力 (N/100mm):3000
光缆重量 :约 1100(1200)kg/km
注：III型和II型的结构相同，尺寸不同，
大楼
配线光缆
29
光纤带的结构尺寸
烽火通信
光纤宽度w 芯数 um
厚度t um
4 1220 320/480
6 1770 320/480 8 2300 320/480 12 3400 320/480
光纤排列水平间距um
相邻光纤d 两端光纤b
280
835
280
1385
280
1920
280
2980
平整度p um
光缆外径:约 12.8(11.8) mm
光缆重量:约 180(160)kg/km
烽火通信
24
中心非金属加强构件层绞式直埋光缆
l 纵包双面涂塑皱纹钢带铠装，并在钢带内侧纵包阻水带，纵包搭接处热熔胶粘结，既确保了光缆的机械抗侧压，又确保光缆纵向不渗水，也起到径向防潮。
光缆型号：适用范围：机械抗拉强度特性抗压强度
烽火通信
28
带状光缆主要用途
光纤接入网的主干馈线光缆(144-600 fiber cores) 光纤接入网的配线光缆(below 144 fiber cores) 引入线光缆(12-48 fiber cores) 室内布线光缆(6-12 fiber cores)
大楼
烽火通信
交换局
大楼工厂

光纤光缆基础知识培训

光子晶体光纤
光子晶体光纤在光通信、光学传感、激光雷达等领域具有广泛的应用前景。例如，在光通信领域，可以实现高保密性的光子加密传输；在光学传感领域，可以实现高灵敏度的光学传感。
光子晶体光纤是一种新型的光纤，由于其特殊的结构，可以实现一些常规光纤无法实现的功能。例如，可以实现无截止单模传输、高双折射等。
超高速率光纤通信系统的实现主要依赖于调制技术和信号处理技术的进步。例如，采用更高速的调制格式、更先进的信号处理算法等，可以进
一步提高光纤通信系统的传输速率。
超大容量光纤通信系统的实现主要依赖于多信道复用技术和光子集成电路技术的发展。例如，采用更高阶的复用技术、更紧凑的光子集成电路等，可以进一步提高光纤通信系统的通信容量。
光纤光缆基础知识培训
目录
• 光纤光缆简介 • 光纤光缆的工作原理 • 光纤光缆的应用场景 • 光纤光缆的制造与维护 • 光纤光缆的发展趋势 • 案例分析
01 光纤光缆简介
光纤光缆的定义
总结词
光纤光缆是一种传输光信号的通信线缆，由光导纤维和保护层组成。
详细描述
光纤光缆是利用光波在光导纤维中传输信息的通信线缆。它由多根光导纤维和保护层组成，其中光导纤维是传输光信号的核心部分，保护层则起到保护光导纤维的作用。
光纤光缆的分类
总结词
光纤光缆根据不同的分类标准可以分为多种类型，如按传输模式可分为单模光纤和多模光纤；按折射率可分为突变型和渐变型光纤。
详细描述
根据传输模式的不同，光纤光缆可以分为单模光纤和多模光纤。单模光纤只传输单一的模态，适用于长距离传输；多模光纤则可以传输多个模态，适用于短距离或低速率的传输。此外，根据折射率分布的不同，光纤光缆还可以分为突变型光纤和渐变型光纤。突变型光纤的折射率在纤芯中保持不变，而渐变型光纤的折射率则从纤芯中心向外部逐渐减小。

《光纤光缆知识培训》PPT课件

2.5Gb/s
928km
4528km
6400km
10Gb/s
58km
283km
光波在光纤中是以全反射的形式传播的。光波在光纤中实现全反
射的条件是：
光纤纤芯的折射率一定(yīdìng)要大于光纤包层的折射率。进入光纤的光线向纤芯-包层界面入射时，入射角应大于临界角。
第十一页，共68页。
2.光纤分类(fēn 标 lèi)
准
GB15972
IEC793
A1a
A1a
A1b
A1b
B1.1
第十二页，共68页。
多模光纤
定义：具有大的芯径(50或62.5μm) ，能够采用不同的传输路径（多个模式）来
传输的光纤。
优点：容易与光源以及其他光纤进行耦合，光源（发射机）成本低，并且具有简单的连接与熔接特性。
缺点：具有相对(xiāngduì)较高的衰减、低带宽，使得光在多模光纤内的传输被限制于短距离。
色散(sèsàn)（Dispersion）
反映脉冲展宽的特性限制了传输容量的大小和传输距离(jùlí)的距离(jùlí) 原因：不同的波长具有不同的速度
发射端
光纤
第三十四页，共68页。
接收端
受色散限制的无中继距离( jùlí)大致理论值
速率 1550nm（G.652） 1550nm（G.655）1310nm（G.652）
第二十一页，共68页。
衰减系数
衰减系数＝10log(P0/PL)/L（dB/km）
这里； P0 输入光功率 PL 经过L长度的光纤后的输出光功率 L 传输距离
L
P0
PL
第二十二页，共68页。
单模光纤的典型(diǎnxíng)谱衰耗

光纤光缆的基本知识

光纤光缆的基本知识一、内容描述首先让我们先来了解一下光纤光缆是什么，光纤光缆简单来说，就是一种用光信号来传输信息的线缆。

它是由玻璃或者塑料制成的一根细细的线，里面隐藏着强大的能量和信息传输能力。

就像我们生活中的快递小哥一样，光纤光缆是信息传输的快递员，快速、稳定地把我们的数据、声音、图像等送到目的地。

接下来我们就来详细说说光纤光缆的一些基本知识。

1. 光纤光缆的概念与重要性光纤光缆这个词，听起来好像很高科技，但其实它已经成为我们生活中不可或缺的一部分了。

光纤光缆是什么？简单来说就是一种用光信号传递信息的通信线路，它里面藏着一根细细的玻璃丝或者塑料丝，通过这丝“光的高速公路”，信息就像光一样快速地传输着。

你可能想不到，无论我们打电话、上网冲浪，还是看电视节目，背后都有光纤光缆在默默支撑着我们的通信需求。

那么光纤光缆的重要性体现在哪里呢？首先它的传输速度非常快，能够迅速传递大量的信息。

其次光纤光缆的抗干扰能力强，不容易受到电磁干扰或天气的影响。

因此它在我们的日常生活中扮演着越来越重要的角色，光纤光缆技术的发展让信息的传递变得更快更方便，也给我们的生活带来了更多乐趣和便利。

每一次的拨通电话、每一条的信息传递背后，都是光纤光缆的默默付出。

现在你是不是对光纤光缆有了更深的认识和感慨呢？接下来我们将更深入地探讨光纤光缆的其他基本知识。

2. 光纤光缆的应用领域简介好的接下来让我为您撰写关于《光纤光缆的基本知识》中的“光纤光缆的应用领域简介”的部分：您知道吗？如今我们生活中的许多地方，都离不开小小的光纤光缆呢。

咱们一起来看看它们究竟应用在哪些地方吧！光纤光缆的广泛应用真可谓是无处不在呢！从城市的高楼大厦到偏远山区的小村落，都有它们的身影。

首先最明显的应用就是在通信领域了，无论是电话、手机还是互联网，光纤光缆都扮演着传输信息的角色，它们像信息的超级快递员一样，将信息快速准确地送达千家万户。

不仅如此光纤光缆还广泛应用于有线电视信号的传输，让我们的电视节目更加清晰稳定。

光纤光缆基础知识PPT

一次被覆层作用： ①保护光纤的机械强度；②隔绝能够引起微变损耗的外应力。

定义——传输光能的介质波导，由纤芯和包层组成。
2018/11/10
3
光纤的种类
单模光纤种类： 1 、 B1.1(G.652) 非色散位移光纤，在 1550nm窗口衰减小，但色散较大，不利于高速系统的长距离传输； 2 、 B2(G.653) 零色散位移光纤，在 1550nm 窗口色散为零，但在波分复用时会出现四波混频效应； 3、B1.2(G.654)截止波长位移光纤； 4 、 B4(G.655) 非零色散位移光纤，在 1550nm窗口衰减低，色散小，大大减小四波混频效应。故其可用于远距离、波分复用、高速系统； 5、色散平坦光纤； 6、色散补偿光纤。
模场直径——单模光纤所特有的一个重要参数，通俗地讲就是单模光纤中光斑的大小。模场就是光纤中基模场的电场强度在空间的分布。因此，单模光纤中的场并不是完全集中在纤芯中，而是相当部分能量在包层中，所以不宜用纤芯的几何尺寸作为单模光纤的特征参数，而是用模场直径作为描述单模光纤中光能集中的范围。是单模光纤所特有的参数，给出了保证单模传输的光波长的范围。
2018/11/10
15
二次余长
定义：当光缆被拉伸或收缩时，光纤从松套管
中心位置向内侧或外侧移动所能发生的变化。
作用：增强光缆的机械性能抗拉强度，提高温
度稳定性。
2018/11/10
16
护套
分类：内护套、中护套、外护层
内护套：PE护套，侧重于防潮。
外护套：各种铠装挤制高、中密度
聚乙烯或阻燃料、防蚁层等外护层，
的原因，改变了光纤的折射率分布，从而引起基模LP01的两个垂直方向的模已不同的速度传输，从而使其到达的时间不同，其差称为偏振模色散。

最新光纤光缆基础知识培训资料

光纤光缆知识培训资料1.1 什么是光缆用适当的材料和缆结构，对通信光纤进行收容保护，使光纤免受机械和环境的影响和损害，适应不同场合使用。

1.2 影响光纤性能和寿命的因素A）应力：导致光纤断裂或衰减增加B）水和潮气：使光纤易于断裂（变脆），影响寿命C）氢气（压）：光纤在一定具有压力的氢气作用下，光纤衰减曲线会在1240nm处产生突变的吸收峰，使1310nm及1550nm波长处的衰减明显增加。

1.3 光缆设计的基本原则针对光纤的弱点，光缆设计应遵循以下原则：A）为光纤提供机械保护，使光纤在各种环境下免受应力；B）必须防止水分和潮气侵入；C）必须避免光缆中产生氢气，尤其避免形成氢压。

1.4 光缆的基本性能包括：光缆中的光纤传输特性、光缆的机械特性、光缆的环境特性和光缆的电气特性1.5 光缆机械性能的实现A）加强芯——主要抗拉元件B）套管——将光纤外界隔绝，提供最基本的保护C）余长控制——二套及成缆D）金属带纵包——防潮、防水、抗侧压、抗冲击E）护套——抗侧压、抗冲击、抗弯曲1.6 光缆的防潮措施A）径向防水——纤膏及缆膏填充、金属带纵包、PE护套B）轴向防水——纤膏及缆膏填充、阻水环、阻水带、阻水纱、单根加强芯1.7 光缆避免形成氢压的措施A）氢气源于光缆材料B）严格挑选材料，控制材料析氢量，控制不同材料间的反应析氢C）特别是金属件的析氢控制（镀锌钢丝加强芯的禁用）1.8 光缆的分类A）按光纤在光缆中的状态分：紧结构、松结构、半松半紧结构B）按缆芯结构分：中心管式、层绞式、骨架式C）按光缆敷设条件分：架空、管道、直埋和水底光缆D）按光缆使用环境场合分：室外光缆、室内光缆1.9 光缆的相关标准A）国际标准IEC60794（IEC-International Electrotechnical Commission）ITU-T K.25（ITU-International Telecommunications Union）IEEE P1222（IEEE- Institute of Electrical and Electronics Engineers）B）国内标准国家标准GB/T 7424.1-1998行业标准 YD/T1.10 光缆的寿命光缆的寿命主要由两方面决定：一是光缆所使用的材料寿命，另一是光缆中光纤的寿命。

1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

名称
渐变折射率多模光纤
非色散位移单模光纤
分类 ITU-T IEC
G.651 50/125 A1a 传统50/1 25 OM2: 1G/2000 LD、LED 450～600 新一代50/125 OM3：10G 150/300/500 LD 500～900 62.5/125 A1b A、B B1.1
G.652
发展。
光纤研究动态：光子晶体光纤。。。
光纤应用发展新趋势－产业并购
• • • • • •
康宁（Corning）古河（日本古河并购美国OFS）阿尔卡特(Alcatel) 藤仓（Fujikura）烽火(Fiberhome) 长飞(YOFC)
• 其他：如日本住友、韩国三星
光缆的种类
管道光缆
架空光缆
II 加强构件
• (无符号)—— 金属加强构件 • F —— 非金属加强构件
III 结构特征（缆芯和光缆派生结构特征代号）
光缆结构特征应表示出缆芯的主要类型和光缆派生结构。
当光缆型式有几个结构特征需要注明时，可用组合代号表，其组合代号按下列相应的代号自上而下的顺序排列。
• D—— 光纤பைடு நூலகம்状结构
凹陷包层单模光纤（DC）
包层
d
125m
包层
d
125m
光纤群折射率： 1310nm - 1.466 1550nm - 1.467
G.652光纤
光纤群折射率： 1310nm - 1.4675 1550nm - 1.4682
光纤种类-常用光纤的折射率分布图
包层
d
中国较大的光纤光缆公司
具备预制棒生产能力及光缆生产能力长飞 YOFC 烽火 Fiberhome 亨通富通中天
第二章光纤光缆基础知识
光纤与传输的关系-光纤媒质的必然
传输介质对绞线同轴电缆光纤带宽MHz 6 400 衰减系数d B/km 20(4MHz) 19(60MHz) 0.2~3 中继距离km 1~2 1.6 >50 抗电磁干扰性能较差较差不受干扰尺寸与重量敷设安装大而重一般小而轻一般方便方便接续方便较方便特殊
外部气相沉积法：OVD
内部气相沉积法 : MCVD、PCVD 轴向气相沉积法：VAD 等 3）拉丝工艺要点：棒变为丝，保护光纤强度（预涂覆），提高拉丝速度
光纤应用发展新趋势
核心网应用: G.655 、G.656是发展方向。城域网应用： G.652C光纤/ G.652D ，G.655 ， G.656。接入网应用： G.652B/D光纤、G.657光纤。局域网应用： G.651多模光纤（ 50 m芯径）。室内布线应用：G.652B光纤将向G.657和塑料光纤
>10GHz.k m
•带宽极宽，容量极大； •衰减小，传输距离远； •串扰小，传输质量高； •抗电磁干扰，保密性好； •尺寸小重量轻，便于运输和敷设；光纤的优点光纤的缺点
•极易断裂 •严格忌水 •弯曲能力差； •切断与接续要求高；
•原料丰富，节约金属；
音频点播
数字电视
视频点播
视频会议
直埋光缆
光纤带光缆
室内软光缆
ADSS
OPGW
水下光缆
典型GYTA光缆
芯数、每管芯数拉力、敷设方式、金属或非金属阻水材料侧压、防潮、敷设方式、应用环境抗紫外、阻燃
套管数、套管外径
UV光纤松套管
加强件规格、单元数缆芯
光纤油膏
中心加强件填充绳缆芯填充物扎纱及阻水层铝带 PE护套
125m 包层 125m
G.655光纤
G.651光纤
世界主要厂商水峰衰减
厂家康宁 OFS 阿尔卡特烽火藤仓比瑞利住友长飞德拉克三星大韩光纤名称 SMF-28e AllWave E-SMF FutureGuide-LWP MagniLight PureBand FullBand FullBright WidePass AnyWave 预制棒制造工艺 OVD VAD APVD VAD （不详） VAD PCVD PCVD MCVD VAD 水峰衰减水平氢老化后 ≤0.31—0.35 dB/km 氢老化后 ≤0.31 dB/km 氢老化后 ≤0.33 dB/km 氢老化后≤0.30 dB/km 氢老化后 ≤0.31－0.35 dB/km 氢老化后 0.29 dB/km （典型值）氢老化后 ≤0.31—0.35 dB/km 氢老化后 ≤0.40 dB/km 氢老化后 ≤0.33 dB/km 0.31 dB/km （典型值）（未指明是否为氢老化后）
注意：光纤重量：33g/km，温度变化（40C-20C）光纤长度变化1.1cm。
2.缺点：容易发生脆性断裂。
光纤制造-结构设计
G.651
G.652
G.655
光纤截面图
光谱曲线
Specual Attenuation(typical fiber)
Allenuation(dB/km)
4.0 3.5 3.0 2.5 2.0 1.5 1.0 0.5 0.0 800 1000 1200 1400 1600 a b c d e nm 850 1300 1310 1380 1550 dB/km 1.81 0.35 0.34 0.55 0.19
光纤分类－小结
多模光纤单模光纤非零色散位移单模光纤 G.655 C、D B1.3 A、B、C B4 B5 B6 BIF15等 OM1 LD、LED 450～600 OS1 LD 100 LD 105～110 LD 280～35 0 LD 300～500 LD 200～25 0 宽带光传输用非零色散单模光纤 G.656 小弯曲半径光纤 G.657
1972年，随着光纤制备工艺中的原材料提纯、制棒和拉丝技术水平的不断提高，进而将梯度折射率多模光纤的衰减系数降至4db/km。 1976年，在进一步设法降低玻璃中的OH含量时，发现光纤的衰减在长波长区有：1310nm和1550nm两个低衰减窗口。 1976年，美国西屋电气公司在亚特兰大成功地进行了世界上第一个44.736Mbit/s传输110km的光纤通信系统的现场试验，使光纤通信向实用化迈出了第一步。
子分类
分类俗称
子系列代号信号源成本比例%
应用场合
以太网、视频等局域网，覆盖距离2km以内
高速以太网、办公楼竖井布线、局域网汇聚层链路等，对应距离
以太网、视频等局域网，覆盖距离2km以内
通信干线、城通信干线、城域网、本地网、域网、本地网、光纤接入等，光纤接入等，中继距离达600 中继距离达60 km，以太网通 0km，以太网信可以达20km，通信达20km 多业务
1981年以后，世界各发达国家才将光纤通信技术大规模的推入商用。历经近20年的突飞猛进的发展，光纤通信数率已由1978年的4 5Mbit/s提高到目前的40Gbit/s。我国自70年代初就已经开始了光纤通信技术的研究，1977年研制出中国第一根阶跃折射率分布多模光纤，其在850nm的衰减系数为 300db/km。 1979年，建立了第一个用多模短波长光纤进行的8Mbit/s、5.7km 室内通信试验系统。我们国家历来重视通信工程的建设，在20世纪末完成了“八横八纵”干线网的建设。“八横八纵”光缆干线网的建设历时15年，分为3个阶段：第一阶段是“七五”期间，建设了南京到武汉的光缆干线网（简称宁汉光缆工程），其目的是为了引进和吸收国外的光通信技术；第二阶段是“八五”期间，此次工程布放了23条光缆，共3.7万km，解决了重点城市间的长途通信问题；第三阶段是“九五”期间，此次工程布放了25条光缆，共3.4万km，组成了 “八横八纵”的光缆干线网。
• J——光纤紧套被覆结构 • G——骨架槽结构
密集波粗波分复分复用，用和密集骨干网波分复用等系统
FTTH应用，楼内布线
光纤种类- 光纤选择
光纤规格 A1a、A1b G.652A/B G.652C/D
核心网
城域网
接入网 √ 适用
√ 可用 √ 可用
√ 适用 √ 适用
√ 可用
G.655B/C
G.656
√ 适用
√ 适用
√可用
√可用
光纤的性能-光纤的四大性能 •几何尺寸：
视频
家庭办公
远程医疗
在线游戏
网上购物
宽带网络改变生活方式
远程教育
可视电话
电子银行
电子阅读
光纤与传输的关系-系统演进对光纤的促进
光纤种类-光纤标准的发展
ITU-T G.652
ITU-T G.652A ITU-T G.652C ITU-T G.652D
（E+S+C+L波段）
ITU-T G.655
光纤对光纤通信系统影响最大的几个关键指标：
衰减
色散
光纤制造-光纤材料
1.光纤的定义：光纤是由高纯透明材料组成的光传输媒质。 2.光纤材料：石英玻璃、塑料、晶体…….。
3.石英玻璃：
1.优点：优秀的光学、力学和化学性能，良好的加工性能，极好的温度稳定性能、重量轻、抗电磁干扰。
性能密度杨氏模量剪切模量热膨胀系数单位 G/cm3 N/mm2 N/mm2 K-1 数值 2.2 72900 33000 5.5× 10-7
金属带(OP)
护套料
包装
典型GYTA光缆
光缆型号命名方法
光缆型号由光缆的型式代号和规格代号组成。型式部分 —— 分五个部分，分别用代号表示。 I 分类 Ⅱ Ⅲ Ⅳ 护套 Ⅴ 外护层
加强构件结构特征
