盾构机掘进技术培训总结
一、掘进参数的选择
1、掘进参数的选择依据：①地质情况判断②盾构机当前姿态③地面监测结果反馈④盾构机状况；
地质情况的判断依据：①地质资料及补勘资料②掘进参数变化③渣土状态。
也就是说，盾构机目前要在什么样的地层中施工，是硬岩、软岩、沙层，还是断层等；目前盾构机的中心线是不是与隧道设计中心线相吻合，有偏差，怎样的偏差？地表面是不是有沉降？沉降了多少？建筑物是否有影响？盾构机目前的刀具状况怎样的？各系统是不是完好？等等
由于盾构机的可操作性很强，掘进参数的选择不能一概而定，需根据不同的实际情况选择相应的掘进参数。如：在地质条件较破碎的地质情况下应采用低速掘进，但刀具磨损较快时，应考率调整刀盘准速和掘进速度已获得最佳的贯入度；又如：盾构机栽头且偏离中线较大时，应考虑蛇行纠偏，防止过急纠偏造成管片开裂、错台或渗水等问题；所以掘进中一定要根据现场实际情况，灵活正确地选择掘进参数。
2、影响掘进的主要参数：掘进模式、土仓压力、刀盘扭矩、刀盘转速、推进力、推进速度、螺旋输送机扭矩、铰接油缸的行程、泡沫注入率等
二、掘进模式的选择
1、土压平衡式盾构机的掘进有三种模式：①敞开模式②半敞开模式③土压平衡模式
采取何种掘进模式关键在于地层的自稳性和地下水含量决定的。
a 、敞开模式
该模式适用于能够自稳、地下水少的地层。该掘进模式类似于TBM掘进，盾构机切削下来的碴土进入土仓内即刻被螺旋输送机排出，土仓内仅有极少量的碴土，土仓基本处于清空状态，掘进中刀盘所受反扭力较小。由于土仓内压力为大气压，故不能支撑开挖面地层和防止地下水渗入。
b 、半敞开模式
半敞开式有的又称为局部气压模式，该掘进模式适用于具有一定自稳能力和地下水压力不太高的地层。其防止地下水渗入的效果主要取决于压缩空气的压力。掘进中土仓内的碴土未充满土仓，尚有一定的空间，通过向土仓内输入压缩空气与碴土共同支撑开挖面和防止地下水渗入。
c 、土压平衡模式
该掘进模式适用于不能稳定的软土和富水地层。土压平衡模式是将刀盘切削下来的碴土充满土仓，并通过推进操作产生与土压力和水压力相平衡的土仓压力来稳定开挖面地层和防止地下水的渗入。该掘进模式主要通过控制盾构推进速度和螺旋输送机的排土量来产生压力，并通过测量土仓内土压力来随时调整、控制盾构推进速度和螺旋输送机转速。在该掘进模式下，刀盘所受的反扭力较大。
2、土压平衡的建立
通过对掘进速度、出土速度的控制实现盾构机的土仓压力与掌子面的土压和水压平衡防止地层坍塌。
即掌子面的压力控制因素：①盾构机的掘进速度②螺旋输送机的转速③螺旋输送机的开度
3、地表沉降的控制因素
地表沉降的控制因素：土仓压力、每环出土量、每环注浆量
掘进时土仓的压力的控制如前所述根据盾构机的掘进速度、螺旋输送机的转速、螺旋输送机的开度来控制；
渣土的管理则应由主司机记录每环的出土量，出土量过大时可采用关仓掘进，每循环的出碴量应根据不同的地质情况计算得出或根据经验把握（理论体积×松散系数），一般为80m3－90m3。
应根据管片外圆与盾壳之间的间隙以及渗透系数计算出每环的注浆量，以便更好地及时回填注浆，控制盾构机通过后的地表沉降。
三、碴土改良
1、渣土改良的作用：
①降低渣土内摩擦角及刀盘扭矩②降低土壤的强度以利于开挖，降低刀具磨损③
减少渣土的透水性
2、渣土改良材料：
①膨润土②水③聚合物④泡沫剂
最常用、最经济且适用地质范围最广的渣土改良材料一般选用泡沫剂。
3、泡沫剂的特点：
①能获得渣土较低的密度②与渣土的易混合特性③含有较低的化学成分（环保）④与渣土不易分离特性（与渣土分离一般需7－8小时）⑤强止水性
在掘进过程中应时刻注意碴土的状态，随时调节泡沫和水的注入量，保持碴土的可朔性和流动性。
4、泡沫剂算
泡沫注入率Foam Injection Rate(FIR)
泡沫注入率(FIR)=泡沫的流量(Q foam）/渣土的流量(Q soil)
渣土的流量(Q soil) =掌子面的面积(A face)×掘进速度(V TBM)
泡沫的流量(Q foam)= 泡沫注入率(FIR)×渣土的流量(Q soil)
膨胀率Foam Expansion Rate
膨胀率（FER）=泡沫的流量(Q foam) /液体的流量(Q liquid)
FER=12：1
泡沫空气的流量(Q air)
Q air=(FER-1) ×Q liquid×(P土仓+1)
改良后的渣土状态（成牙膏状）
泡沫发生效果的检查：可观察泡沫颗粒的大小来判断泡沫的发生效果
四、掘进方向的控制
1、掘进方向的控制原则：
?使盾构机趋向DTA中心线方向，蛇行纠偏，防止过急纠偏
?盾构机姿态的调整应适应管片的状态，管片的选型拼装应适应盾构机的姿态及趋势?底部推进油缸的压力稍高于顶部的压力，防止盾构机栽头
2、纠偏曲线
掘进方向的控制是通过调节推进系统几组油缸的不同压力来进行调节的。当盾构油缸左侧压力大于右侧时，盾构姿态自左向右摆；当上侧压力大于下侧压力时，盾构姿态自上向下摆；依次类推即可调整盾构的姿态，当盾构机的方向偏离隧道中线时，应按偏离的多少缓慢纠偏，防止过急纠偏。
盾构机滚动的调节：当盾构机较硬岩层掘进时或长时间一个方向转动刀盘掘进时，盾构机会发生滚动现象，这时可停止掘进，反向启动刀盘后掘进。一般不盾构机的滚动值（rotate）不能超过设定值10，否则会自动停机。
3、纠偏过急对管片的影响
盾构机姿态的调整应适合管片的状态即盾尾间隙，管片的选型拼装应适应盾构机的姿态及趋势。在隧道转弯和盾构掘进方向调整时，管片所能承受的推力和管片环不在同一直线上，管片所受的斜向推力可能导致管片破损，此时要注意控制推力的大小。
为了保证盾构的铰接密封、盾尾密封工作良好，同时也为了保证隧道管片不受破坏，在
调整盾构姿态的过程中，要优先考虑盾尾间隙的大小，在调向的过程中不能有太大的趋势
．．．．．．．．，一般在VMT上显示的任一趋势值（trend）不应大于10，避免调向过猛。
纠偏过急会造成管片开裂或管片错台现象。
在软硬不均的地层中，盾构会向地层软的方向偏转，姿态难以控制，此时要仔细调整各组油缸的推力，控制好掘进的方向。
合适的盾尾间隙是保护管片所必需的，在调节盾构姿态时要先考虑到盾尾间隙的大小，
在掘进方向不超限的前提下，以缓慢的纠偏速度来保证盾尾间隙最小不小于50mm 。
五、掘进与刀具
1、刀具的破岩机理 滚刀破岩机理
为了研究滚压破岩的基本原理，我们首先研究刀刃在静压作用下侵入岩石的情况和岩石破碎的过程。在静压压力P （图4）作用下刀刃侵入岩石，首先岩石与刀刃接触面前方发生局部粉碎或显著的塑性变形而形成一个袋状的核，也称为密实核；其次侵入深度增加（此过程侵入深度与荷载按一定的比例增长）到一定深度时，由于锥形刀刃在垂直荷载作用下对周围岩体产生侧向挤压，密实核旁侧的岩石会突然出现崩碎，如图4所示；由于这种崩碎的突然出现，会导致荷载突然降低出现跃进现象，越是脆性岩石，这种跃进式侵入特点越明显，塑性岩石则较缓和；因此在脆性岩石中应用滚压破岩方式其效率高，而相对来说在塑性岩石中采用滚压破岩的效率要低。
盘刀在滚压岩石面上连续做同心圆运动，其外荷载之一为轴压力（推力）使盘刀刀刃压入岩石，产生类似于静压破岩；其外荷载之二为滚动力（扭矩）使盘刀刀刃沿轨迹线连续滚压岩石，并在盘刀通过处对岩体作用侧向压力，使盘刀运动轨迹线周边的岩石不断产生崩裂，从而达到连续破岩。
切刀破岩机理
切削破岩是利用切刀（或刮刀）施力与于被作用的岩土层上，靠刀具的刀刃从岩土体的外层上分离岩土，并使之脱离母体达到破岩的一种机械破岩方式，其基本原理如图8所示。盾构机掘进切削破岩的过程可分为以下二步：首先通过盾构的掘进推力将切刀的刀刃压入岩土体，切入的阻力取决于岩土体的物理力学性质及切刀的形状；其次切刀随着刀盘作同心圆运动，在刀具刀刃处与切削面成β角的方向上出现最大剪应力，当剪应力超过岩土体的抗剪强度时，被切削部分产生错动形成裂纹，并且在刀尖与岩土接触部形成切削核，随着切削核的增大，已形成裂纹的岩土体脱离开母体松散或碎削状，而达到破岩的目的。一般来说，对于岩体和固结程度高的硬土，先是出现裂纹，然后一块块地剥落；而对于较为松散的土层，往往是出现整体粉碎的现象；对于塑性地层（粘土）往往是出现连续切削，而无明显的裂纹出现或出现整体粉碎。
2、刀具的失效形式
滚刀的失效形式：正常磨损、刀圈断裂、刀圈剥落、刀圈卷刃、刀圈移位、漏油、
挡圈脱落、
滚刀破岩原理示意图
滚压破岩状况
切刀破岩机理示意图
偏磨（弦磨）、多边弦磨、刀体磨损、端盖磨损、完全损坏。
3、掘进参数及地质对刀具的影响
硬岩掘进时推力及速度过大会造成刀具崩刃断裂
硬岩掘进时，应向刀盘内加水或泡沫以降低刀具温度，防止刀圈温度过高造成刀圈卷刃或刀具因高温出现漏油现象
粘土层掘进时泡沫、水等添加不合适即渣土改良效果不好会产生泥饼或刀具被渣土裹住无法转动
软弱围岩掘进时，推力过大或刀盘转速过快会造成局部刀具过载、密封失效等 软弱围岩掘进时，坍塌的石块可能会将刀体、端盖、挡圈砸怀造成刀具漏油或挡圈脱落等现象，同时也会造成滑动密封受冲击发生漏油现象
六、特殊地层的掘进
不同的地层，掘进参数的选择千差万别，这里仅根据我们在广州二号线、三号线、深圳地铁及南京地铁施工中所遇到的一些特殊地层下的掘进作一探讨。
掘进时要随时注意刀盘扭矩、螺旋机扭矩、推进速度、土仓压力、铰接的变化，渣土状况和盾构机姿态等，根据相应的状况及时调整掘进参数。确保刀盘和刀具不超载，掘进方向不超限。 1、硬岩地层
硬岩地层就是指盾构机掘进断面的各部分围岩强度变化小，整体强度在70MPa 以上。
偏磨（弦磨）
偏磨与断裂 滚刀被碴土粘住
刀圈断裂
刀圈断裂碎片
正常磨损
隧道全断面都是8Z－2、9Z－2。
掘进中刀盘的扭矩大，推进速度明显减慢，盾构机有较大滚动和震动现象和连续的响声，渣土中会有很多的石块出现。
在此地层中应采用高刀盘转速、低推进速度掘进。掘进时要向刀盘和螺旋机多加泡沫，向土仓加水，对刀盘和螺旋机进行冷却、润滑，就是降低刀具和螺旋带的磨损速度。为了防止刀具的超载，不能为了提高推进速度而盲目加大油缸推力。
硬岩地层（掌子面可清楚地看到刀具的轨迹为同心圆）
2、软硬不均地层
软硬不均地层就是指盾构机掘进断面的地质不均,断面的上部、中部、下部、左边、右边的围岩强度变化大，如上部是6Z－2，下部是9Z－2。
掘进中刀盘的扭矩变化大，盾构机有较大滚动和震动现象和间断的响声，掘进方向很难控制，渣土中会有较大的石块出现。
在此地层中应采用低刀盘转速、低推进速度掘进。因为掌子面地质不均，掘进时，刀盘各部位会受力不均，容易使部分刀具受力过大而不能转动，最终导致偏磨。还有就是当推进速度太快时，刀具的切入量也很大，容易使刀盘扭矩突然上升超过设定值而卡死，甚至使刀圈崩裂脱落。
3、粘土地层
粘土地层就是指土质比较粘，土的渗水性弱，与水不易混合，容易形成块状。一般是5Z－2、6Z－2地层。
掘进中容易在刀盘上形成泥饼。
此种地层中掘进应向刀盘多加泡沫和水，多搅拌，改善渣土的流动性和塑性；防止在刀盘上形成泥饼，裹住刀具使刀具不能转动而偏磨。再有就是掘进中要随时注意刀盘扭矩和究竟速度的变化，当掘进速度明显降低，而刀盘扭矩却增加时，很有可能是刀盘上形成了泥饼，应立即采取措施处理，加泡沫加水搅拌除去泥饼，如地质条件允许，可开仓用水冲洗刀盘，快速除去泥饼。
4、含砂富水地层
此地层自稳性差，含有大量砂粒、砾石，遇水容易坍塌。
盾构掘进过程中向土仓内及刀盘面注入泡沫等添加材料，改善碴土性能，提高碴土的流动性和止水性，防止涌水流砂和发生喷涌现象，并利于螺旋输送机排土。每环掘进结束前要保证土仓相当的渣土量，让下一环开始掘进时不会因土仓水太多而发生喷涌。
掘进应采用土压平衡模式，掘进中要严格控制出渣量；要加大盾尾油脂的注入量和调整好盾构姿态，防止水带沙土从盾尾或铰接密封处进入隧道。
5、硬岩破碎地层
此地层岩石强度较大，但整体结构性差；岩层节理裂隙发育、透水能力强，岩层中含有石英、角砾、硅化角砾。
掘进时刀盘扭矩变化大，有较大的振动和响声，对刀具的损伤较大，可能出现较大块岩石的崩落和震断刀圈。
掘进中要适当降低刀盘转速和掘进速度，防止刀具因超载而损坏，多加泡沫改善碴土性能，减小对刀具的磨损，提高碴土的流动性和止水性，以防失水；加强盾尾密封油脂的注入，确保盾尾密封效果；加强铰接处的密封检查，及时调节密封压板螺栓，保证其密封效果。随时观察出渣口渣土情况。在地质条件允许的情况下，适当增加检查刀具的频率。
硬岩破碎地层
6、过江河地段
此地层除隧道本身的地质条件外，还存在隧道外围的高土压和高水压影响。
过江河前，要对设备进行全面的检查保养，保证设备的完好，特别是盾尾密封，铰接密封、刀具的完好。
选择土压平衡模式掘进，掘进时要尽量降低对地层的扰动，防止土仓与河水直接连通，加泡沫增加对地层的止水性，加强盾尾密封油脂的注入，确保盾尾密封效果；加强铰接处的密封检查，及时调节密封压板螺栓，保证其密封效果。调整好注浆配比，适当提高浆液的凝固速度。
七、掘进中异常现象的处理
?推力大，扭矩小，推进速度小
可能的原因：铰接油缸压力过大，必要时释放；土仓压力过高；刀具严重磨损。
?刀盘扭矩大，推进速度小
可能的原因及处理：可能有泥饼产生，应立即停止掘进并加泡沫、水搅拌。
?土仓压力上升快
可能的原因及处理：掌子面坍塌，应适当加快掘进速度并增加土仓压力防止更大
的坍塌。
?喷涌
可能的原因，地层含水量大或渣土改良效果不好不能形成土塞效应，一般关闭螺旋输送机继续掘进一段以增加土仓内渣土含量并改良土质
?油温上升快
可能的原因：刀盘扭矩或推力过大，或设备系统故障（如冷却系统）
应立即停机检查或调整掘进参数。
?刀盘被卡住
可能的原因及处理：刀盘扭矩过大或设定值过低，应立即停机检查并调整设定值，反转刀盘缓慢启动或采用脱困模式启动刀盘。
?盾尾漏浆
可能的原因及处理：纠偏过急、管片间隙不正常或盾尾失圆等，一般将注脂模式改为手动并调大注入频率，同时降低注浆压力。
?铰接密封漏浆
可能的原因及处理：密封或盾尾状态不好，应检查密封压板状态或盾尾姿态，必要时调整；漏浆严重时应停机并开启紧急密封后处理。
?泡沫管堵塞
防止泡沫管路堵塞的措施是一般在掘进过程中尽量保持开启每条管路，当发现某条管路压力升高时，则应增加该路泡沫的流量以进行冲洗。长期不用时及时关闭注入口处的手动阀。
掘进中要调整或参考的参数
目录 1、纵坡 (1) 2、土压平衡盾构施工土压力的设置方法 (1) 2.1深埋隧道土压计算 (3) 2.2浅埋隧道的土压计算 (3) 2.2.1主动土压力与被动土压力 (3) 2.2.2主动土压力与被动土压力计算： (4) 2.3地下水压力计算 (4) 2.4案例题 (5) 2.4.1施工实例1 (5) 2.4.2施工实例2 (7) 3、盾构推力计算 (9) 4、盾构的扭矩计算 (9) 1、纵坡 隧道纵坡：隧道底板两点间数值距离除以水平距离 如图所示：隧道纵坡=（200-100）/500=2‰ 注：规范要求长达隧道最小纵坡>=0.3%,最大纵坡=<3.0% 2、土压平衡盾构施工土压力的设置方法 根据上述对地层土压力、水压力的计算原理分析，笔者总结出在土压平衡盾构的施工过程中，土仓内的土压力设置方法为：
a、根据隧道所处的位置以及隧道的埋深情况，对隧道进行分类，判断出隧道是属于深埋隧道还是浅埋隧道（一般来说埋深在2倍洞径以下时，算作是浅埋段，2倍以上算深埋)； b、根据判断的隧道类型初步计算出地层的竖向压力； c、根据隧道所处的地层以及隧道周边地地表环境状况的复杂程度，计算水平侧向力； d、根据隧道所处的地层以及施工状态，确定地层水压力； e、根据不同的施工环境、施工条件及施工经验，考虑0.010～0.020Mpa 的压力值作为调整值来修正施工土压力； f、根据确定的水平侧向力、地层的水压力以及施工土压力调整值得出初步的盾构施工土仓压力设定值为： σ初步设定=σ水平侧向力＋σ水压力＋σ调整 式中， σ初步设定－初步确定的盾构土仓土压力； σ水平侧向力－水平侧向力； σ水压力－地层水压力； σ调整－－修正施工土压力。 g、根据经验值和半经验公式进一步对初步设定的土压进行验证比较，无误时应用施工之中； h、根据地表的沉降监测结果，对施工土压力进行及时调整，得出比较合理的施工土压力值。
TABLE OF CONTENTS TECHNICAL DATA E D I T I O N 09/2010V E R S I O N 001S -591/592 G U A N G D O N G I N T E R C I T Y R A I L W A Y L O T 3I I - 1 D O C U M E N T : 7686-001 II. Technical Data 1. Tunnel boring machine general. . . . . . . . . . . . . . . . . . . . . . . . . .II - 3 1.1Tunnel boring machine . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . II - 31.2Tunnel . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . II - 31.3Segments . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . II - 4 2. Shield general . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .II - 5 2.1Steel construction shield . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . II - 52.2Tailskin articulation cylinder. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . II - 52.3Advance . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . II - 52.4Man lock . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . II - 62.5Screw conveyor. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . II - 6 3. Cutting wheel general. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .II - 7 3.1Steel construction cutting wheel . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . II - 7 4. Drive general . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .II - 8
盾构机技术讲座 一.盾构机结构（EPB总体结构图） 盾构是一个具备多种功能于一体的综合性隧洞开挖设备,它集和了盾构施工过程中的开挖、出土、支护、注浆、导向等全部的功能，目前，盾构机已成为地下交通工程及隧道建设施工的首选设备被广泛使用。其优点如下: 1. 不受地面交通、河道、航运、季节、气候等条件的影响。 2. 能够经济合理地保证隧道安全施工。 3. 盾构的掘进、出土、衬砌、拼装等可实行自动化、智能化和施工运输控制信息化。 4. 掘进速度较快，效率较高，施工劳动强度较低。 5. 地面环境不受盾构施工的干扰。 其缺点为： 1. 盾构机械造价较高。 2. 在饱和含水的松软地层中施工地表沉陷风险大。 3. 隧道曲线半径过小或埋深较浅时难度较大。 4. 设备的转移、运输、安装及场地布置等较复杂。 盾构作为一种保护人体和设备的护体，其外形（断面形状）随所建的工程要求不同有圆形、双圆形、三圆形、矩形、马蹄形、半圆形等。（如：人行道方形能最大限度的利用空间、过水洞马蹄形符合流体力学、公路隧道半圆形利用下玄跑车）。而因圆形断面受力好、圆形盾构设备制造相对简单及成本相对低廉，绝大部分盾构还是采用传统的圆形。 为适应各种不同类型土质及盾构机工作方式的不同，盾构机可分为三种类型、四种模式：
三种类型： （1）软土盾构机； （2）硬岩盾构机； （3）混合型盾构机。 四种模式： （4）开胸式； （5）半开胸式（半闭胸式、欠土压平衡式）； （6）闭胸式（土压平衡式）； （7）气压式。 软土盾构机适应于未固结成岩的软土、某些半固结成岩及全风化和强风化围岩。刀盘只安装刮刀，无需滚刀。 硬岩盾构机适应于硬岩且围岩层较致密完整，只安装滚刀，不需要刮刀。 混合盾构机适应于以上两种情况，适应更为复杂多变的复合地层。可同时安装滚刀和刮刀。 气压盾构是在加气压状态下的施工模式，即可用于泥水加压式盾构机，也可用于土压平衡式盾构机。
盾构施工关键 技术讲座之三 盾构掘进及参数控制 讲座人：张厚美 讲座人张厚美 广州市盾建地下工程有限公司 2011722 2011---
本节主要内容： 3.1 盾构掘进模式 3.2 掘进参数的设定 3.3 土仓渣土改良 3.4 盾构掘进时效分析 16:32广州盾建2
3.1 盾构掘进模式 盾构机的掘进模式有土压平衡模式、敞开模式、土压与气压混合（半敞开）模式等三种模式。 敞开模式：适用于自稳、地下水少的岩层。 半敞开模式：适用于具有一定自稳能力和地下水 压力不太高的地层。 土压平衡模式： 适用于不能自稳的软土和富水地层。 11:25广州盾建3
323.2 掘进参数的设定 (1) 土仓压力P1 土仓压力P1按深埋隧道与浅埋隧道两种情况进行计算。当隧道埋深H<2D 时，为浅埋隧道；否则，为深埋隧道。 在浅埋隧道中上覆水土产生的压力全部作用 ①在浅埋隧道中，上覆水土产生的压力全部作用于开挖面。一般取刀盘中心处的水土压力为准，按式计算按下式计算： 11:25 广州盾建4
(1)(1) 土仓压力P1计算 P1=k0×γ×h ； 式中：P1P1——k0k0———式中土仓压力；0侧压力系数；γ土的容重；D —为盾构外径。可按参考值选取砂土的 侧压力系数ko 可按参考值选取；砂土的ko 值为0.35～0.45；粘性土的ko 值为0.5～0.7，也可利半经验公式 用半经验公式： ko ko=1=1--sin a 其中a 为土的有效内摩擦角，一般为12°～25° 11:25 广州盾建5
土仓压力P1计算示意图 ±0.00 h 盾构机 D 隧道外径6.0 盾构外径φ6.25 11:25广州盾建—6—
盾构主要参数的计算和确定 1、盾构外径： 盾构外径D=管片外径D S+2(盾尾间隙δ+盾尾壳体厚度t) 盾尾间隙δ--为保证管片安装和修复蛇行,以及其他因素的最小富余量，一般取25—40mm; 结合五标地质取多少? 2、刀盘开挖直径： 软土地层，一般大于前盾0—10mm,砂卵石地层或硬岩地层，一般大于前顿外径30mm,五标刀盘开挖直径如何确定的? 3、盾壳长度 盾壳长度L=盾构灵敏度ξx盾构外径D 小型盾构D≤3.5M，ξ=1.2—1.5；中型3.5M＜D≤9M，ξ=0.8—1.2； 大型盾构D＞9M；ξ=0.7—0.8； 4、盾构重量 泥水盾构重量=（45---65）D2，由于本线路存在线下溶土洞的可能，再掘进中能否通过此核算，盾构主机是否沉陷？ 5、盾构推力 盾构总推力F e=安全储备系数AX盾构推进总阻力F d 安全储备系数A---一般取1.5---2.0。 盾构推进总阻力F d=盾壳与周边地层间阻力F1+刀盘面板推进阻力F2+管片与盾尾间摩擦力F3+ 切口环贯入地层阻力F4+转向阻力F5+牵引后配套拖车阻力F6 盾壳与周边地层间阻力F1计算中，静止土压力系数或土的粘聚力取盾体范围内的何点的？ 刀盘面板推进阻力F2，对于泥水盾构或土压盾构土仓压力如何确定的？ 管片与盾尾间摩擦力F3中，盾尾刷与管片的摩擦系数取偏大好吗？盾尾刷内的油脂压力如何定？ 计算中土压力计算是按郎肯土压公式或库仑土压计算？ 6、刀盘扭矩 刀盘设计扭矩T=刀盘切削扭矩T1+刀盘自重形成的轴承旋转反力矩T2+刀盘轴向推力形成的旋 转反力矩T3+主轴承密封装置摩擦力矩T4+刀盘前面摩擦扭矩T5+刀盘圆周摩擦反力矩T6+刀盘 背面摩擦力矩T7+刀盘开口槽的剪切力矩T8 刀盘切削扭矩T1中的切削土的抗压强度q u如何确定？ 刀盘轴向推力形成的旋转反力矩T3 计算中土压力计算是按郎肯土压公式或库仑土压计算？ ， 刀盘圆周摩擦反力矩T6计算中，土压力计算是按郎肯土压公式或库仑土压计算？ 刀盘背面摩擦力矩T7中土仓压力P W如何确定？ 7、主驱动功率 主驱动工率储备系数一般为1.2---1.5，主驱动系统的效率η如何确定？ 8、推进系统功率 推进系统功率W f=功率储备系数A W X最大推力FX最大推进速度VX推进系统功率ηW 功率储备系数A W一般取1.2---1.5, 最大推力F、最大推进速度V如何定？ 推进系统功率ηW=推进泵的机械效率X推进泵的容积率X连轴器的效率 9、同步注浆能力 每环管片理论注浆量Q=0.25X(刀盘开挖直径D2—管片外径D S2)X管片长度L 推进一环的最短时间t=管片长度L/最大推进速度v 理论注浆能力q=每环管片理论注浆量Q/推进一环的最短时间t 额定注浆能力q p=地层的注浆系数λX理论注浆能力q/注浆泵效率η 地层的注浆系数λ因地层而变一般取1.5---1.8。
海瑞克土压平衡式盾构机分析 盾构机的工作原理 1．盾构机的掘进 液压马达驱动刀盘旋转，同时开启盾构机推进油缸，将盾构机向前推进，随着推进油缸的向前推进，刀盘持续旋转，被切削下来的碴土充满泥土仓，此时开动螺旋输送机将切削下来的渣土排送到皮带输送机上，后由皮带输送机运输至渣土车的土箱中，再通过竖井运至地面。 2．掘进中控制排土量与排土速度 当泥土仓和螺旋输送机中的碴土积累到一定数量时，开挖面被切下的渣土经刀槽进入泥土仓的阻力增大，当泥土仓的土压与开挖面的土压力和地下水的水压力相平衡时，开挖面就能保持稳定，开挖面对应的地面部分也不致坍坍或隆起，这时只要保持从螺旋输送机和泥土仓中输送出去的渣土量与切削下来的流人泥土仓中的渣土量相平衡时，开挖工作就能顺利进行。 3.管片拼装 盾构机掘进一环的距离后，拼装机操作手操作拼装机拼装单层衬砌管片，使隧道—次成型。 盾构机的组成及各组成部分在施工中的作用 盾构机的最大直径为6.28m，总长65m，其中盾体长8.5m，后配套设备长56.5m，总重量约406t，总配置功率1577kW，最大掘进扭矩5300kN?m，最大推进力为36400kN，最陕掘进速度可达8cm／min。盾构机主要由9大部分组成，他们分别是盾体、刀盘驱动、双室气闸、管片拼装机、排土机构、后配套装置、电气系统和辅助设备。 1.盾体 盾体主要包括前盾、中盾和尾盾三部分，这三部分都是管状简体，其外径是6．25m。 前盾和与之焊在一起的承压隔板用来支撑刀盘驱动，同时使泥土仓与后面的工作空间相隔离，推力油缸的压力可通过承压隔板作用到开挖面上，以起到支撑和稳定开挖面的作用。承压隔板上在不同高度处安装有五个土压传感器，可以用来探测泥土仓中不同高度的土压力。 前盾的后边是中盾，中盾和前盾通过法兰以螺栓连接，中盾内侧的周边位置装有30个推进油缸，推进油缸杆上安有塑料撑靴，撑靴顶推在后面已安装好的管片上，通过控制油缸杆向后

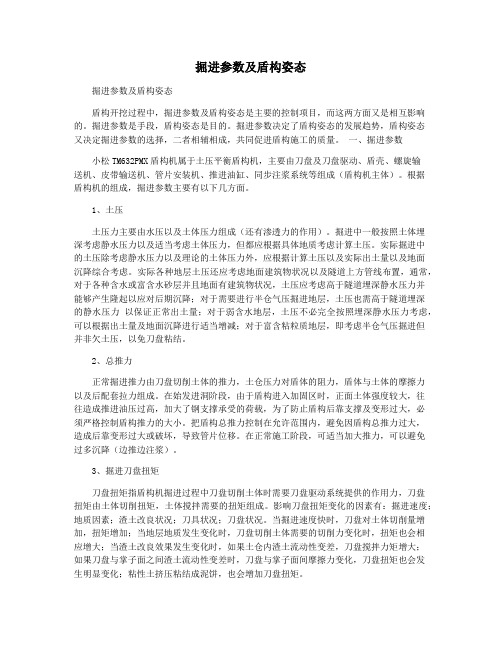

掘进参数及盾构姿态 盾构开挖过程中，掘进参数及盾构姿态是主要的控制项目，而这两方面又是相互影响的。掘进参数是手段，盾构姿态是目的。掘进参数决定了盾构姿态的发展趋势，盾构姿态又决定掘进参数的选择，二者相辅相成，共同促进盾构施工的质量。 一、掘进参数 小松TM632PMX盾构机属于土压平衡盾构机，主要由刀盘及刀盘驱动、盾壳、螺旋输送机、皮带输送机、管片安装机、推进油缸、同步注浆系统等组成（盾构机主体）。根据盾构机的组成，掘进参数主要有以下几方面。 1、土压 土压力主要由水压以及土体压力组成（还有渗透力的作用）。掘进中一般按照土体埋深考虑静水压力以及适当考虑土体压力，但都应根据具体地质考虑计算土压。实际掘进中的土压除考虑静水压力以及理论的土体压力外，应根据计算土压以及实际出土量以及地面沉降综合考虑。实际各种地层土压还应考虑地面建筑物状况以及隧道上方管线布置，通常，对于各种含水或富含水砂层并且地面有建筑物状况，土压应考虑高于隧道埋深静水压力并能够产生隆起以应对后期沉降；对于需要进行半仓气压掘进地层，土压也需高于隧道埋深的静水压力以保证正常出土量；对于弱含水地层，土压不必完全按照埋深静水压力考虑，可以根据出土量及地面沉降进行适当增减；对于富含粘粒质地层，即考虑半仓气压掘进但并非欠土压，以免刀盘粘结。 2、总推力 正常掘进推力由刀盘切削土体的推力，土仓压力对盾体的阻力，盾体与土体的摩擦力以及后配套拉力组成。在始发进洞阶段，由于盾构进入加固区时，正面土体强度较大，往往造成推进油压过高，加大了钢支撑承受的荷载，为了防止盾构后靠支撑及变形过大，必须严格控制盾构推力的大小。把盾构总推力控制在允许范围内，避免因盾构总推力过大，造成后靠变形过大或破坏，导致管片位移。在正常施工阶段，可适当加大推力，可以避免过多沉降（边推边注浆）。 3、掘进刀盘扭矩 刀盘扭矩指盾构机掘进过程中刀盘切削土体时需要刀盘驱动系统提供的作用力，刀盘扭矩由土体切削扭矩，土体搅拌需要的扭矩组成。影响刀盘扭矩变化的因素有：掘进速度；地质因素；渣土改良状况；刀具状况；刀盘状况。当掘进速度快时，刀盘对土体切削量增加，扭矩增加；当地层地质发生变化时，刀盘切削土体需要的切削力变化时，扭矩也会相应增大；当渣土改良效果发生变化时，如果土仓内渣土流动性变差，刀盘搅拌力矩增大；如果刀盘与掌子面之间渣土流动性变差时，刀盘与掌子面间摩擦力变化，刀盘扭矩也会发生明显变化；粘性土挤压粘结成泥饼，也会增加刀盘扭矩。 4、推进速度 盾构机单位转速内推进的长度为贯入度，单位时间内推进的长度为推进速度。在软土地层掘进时，盾构机推进速度应该是越快越好（可以减少土层的损失），较快的推进速度能够有效控制渣土出土量。当盾构机推进速度出现忽快忽慢周期性变化时，应考虑刀盘出现泥饼或中心部位刀具损坏。在强风化地层中，当盾构机掘进速度突然变慢时，应考虑是否土仓内渣土积土严重，避免发生泥饼。 5、螺旋输送机转速及扭矩 螺旋输送机转速具有调节土压，控制出土量的作用。螺旋输送机在富含水砂层中掘进时，如果喷涌严重，可以通过反转出土的方式掘进。螺旋输送机掘进中扭矩持续过大时，应考虑向螺旋管内注入泡沫或泥浆（膨润土）减小扭矩防止螺旋机积土卡死，也可加装高压喷水装
