海瑞克φ8800mm土压平衡盾构机参数书

一、液压系统元件1液压泵液压泵是液压系统的动力元件，按结构可以分为柱塞泵、齿轮泵、叶片泵,按排量可以分为定量泵、变量泵，按输出出口方向又可以分为单向泵、双向泵。

泵都是由电动机或其他原动机带动旋转，通过这种往复的旋转将油不断地输送到管路中，通过各种阀的作用,控制着执行元件的运行.在大连地铁盾构机中，螺旋输送机使用一个双向变量泵和一个定量泵,推进系统中使用一个大排量的单向变量泵，管片安装机种使用两个单向变量泵,注浆系统中使用一个单向变量泵，辅助系统使用一个单向变量泵。

1a.定量齿轮泵注：右侧油液进入泵内，齿轮旋转带动油液从左侧出口流出，排量是一定的2c.定量叶片泵注：转子转动，带动叶片推动油液1、2进油，3、4出油,排量一定d.斜盘式柱塞泵3注：斜盘由联轴器带动转动,往复吸油、压油,斜盘角度是可以调控的2液压阀液压阀根据作用可以分为压力控制阀、流量控制阀、方向控制阀.压力控制阀可以控制液压回路的压力，如当液压回路中压力过大时,溢流阀或卸荷阀打开泄压。

流量控制阀可以控制液压回路中的流量大小,根据流量的不同可以控制执行元件的速度。

方向控制阀主要控制液压回路中液压油的流动方向，由此可以改变液压油缸的伸缩。

各种阀一般安装在靠近泵的油液管路中，相对来说比较集中,便于检查和维修。

4a。

单向阀注:油液从P1口进入，克服弹簧力推开单向阀的阀芯,经孔隙从p2口流出,油液只能从p1流向p25b.溢流阀注：油从压力口进入，通过阻尼孔进入后腔,克服弹簧压力,推开阀芯，油液从溢流口6c.液控单向阀注:x口接压力油时,阀芯将a与b口堵死，当x口接油箱时，若Pa大于Pb，则从a口进油，打开阀芯，流向b口,若Pb大于Pa时,则油液从b口流向a口，7d。

插装阀8注：控制油路克服弹簧力，接通进出口，该阀一般用于主油路e。

减压阀注：主要用于控制出口压力93液压马达液压马达属于液压系统的执行元件,与液压泵的工作原理相反，液压泵是将其他形式的能（如电能、风能）转化为液压油的动能,而液压马达是将液压油的动能转化为机械能，从而实现马达的旋转带动执行元件的转动。

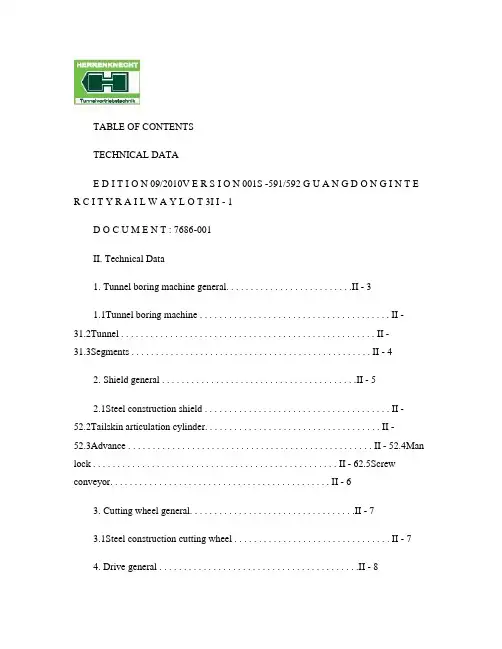

TABLE OF CONTENTSTECHNICAL DATAE D I T I O N 09/2010V E R S I O N 001S -591/592 G U A N G D O N G I N T E R C I T Y R A I L W A Y L O T 3I I - 1D O C U ME N T : 7686-001II. Technical Data1. Tunnel boring machine general. . . . . . . . . . . . . . . . . . . . . . . . . .II - 31.1Tunnel boring machine . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . II - 31.2Tunnel . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . II -31.3Segments . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . II - 42. Shield general . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .II - 52.1Steel construction shield . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . II - 52.2Tailskin articulation cylinder. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . II -52.3Advance . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . II - 52.4Man lock . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . II - 62.5Screw conveyor. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . II - 63. Cutting wheel general. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .II - 73.1Steel construction cutting wheel . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . II - 74. Drive general . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .II - 84.1Main drive . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . II - 85. Erector general . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .II - 95.1Erector. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . II - 96. Process technology . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .II - 106.1Hydraulic system. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . II - 106.2Water circuit. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . II - 106.3Ring gap filling. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . II - 106.4Regrouting. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . II - 116.5Dewatering . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . II - 11TABLE OF CONTENTSTECHNICAL DATAE D I T I O N 09/2010V E R S I O N 001S -591/592 G U A N G D O N G I N T E R C I T Y R A I L W A Y L O T 3I I - 2D O C U ME N T : 7686-0016.6Compressed air system. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . II - 116.7Compressed air regulating system . . . . . . . . . . . . . . . . . . . . . . . . . . . . . II -116.8Secondary ventilation . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . II - 126.9Gas detection . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . II -126.10Fire protection . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . II - 126.11Electric systems. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . II - 127. Back-up general. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .II - 137.1Steel construction back-up . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . II - 137.2Segment feeder. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . II -137.3Back-up belt conveyor. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . II - 137.4Segment crane . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . II -147.5Material crane . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . II - 147.6Grease barrel crane. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . II -157.7Pivot crane . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . II -157.8Pivot crane . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . II -157.9Pivot crane . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . II -167.10Pivot crane . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . II - 167.11Ventilation cassette lifting device. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . II - 16TUNNEL BORING MACHINE GENERALTECHNICAL DATAE D I T I O N 09/2010V E R S I O N 001S -591/592 G U A N G D O N G I N T E R C I T Y R A I L W A Y L O T 3I I - 3D O C U ME N T : 7686-0011. Tunnel boring machine general1.1Tunnel boring machineTable II - 1: Tunnel boring machine1.2TunnelTable II - 2: TunnelMarking:The rating plate of the system is attached in the TBM control cabin.Machine typeEarth Pressure Balance ShieldInstalled power4000 kVALength TBM + back-upapprox. 88 mWeight TBMapprox. 750 tWorking pressure6.0 barTotal tunnel length4004 m + 4175 mUpward gradient (max.3.5 %Downward gradient (max.3.5 %Curve radius (min.500 mTUNNEL BORING MACHINE GENERALTECHNICAL DATAE D I T I O N 09/2010V E R S I O N 001S -591/592 G U A N G D O N G I N T E R C I T Y R A I L W A Y L O T 3I I - 4D O C U ME N T : 7686-0011.3SegmentsTable II - 3: SegmentsOuter ring diameter8500 mmInner ring diameter7700 mmSegment length1600 mmRing arragnement6 + 1Segment weight (max.10 tSHIELD GENERALTECHNICAL DATAE D I T I O N 09/2010V E R S I O N 001S -591/592 G U A N G D O N G I N T E R C I T Y R A I L W A Y L O T 3I I - 5D O C U ME N T : 7686-0012. Shield general2.1Steel construction shieldTable II - 4: Steel construction shield2.2Tailskin articulation cylinderTable II - 5: Tailskin articulation cylinder2.3AdvanceTable II - 6: AdvanceFront shield (diameter8800 mmFront shield (length2800 mmCentre shield (diameter8785 mmCentre shield (length3000 mmTailskin (diameter8770 mmTailskin (length4100 mmTailskin sealing4 rows of brushesNumber 15Stroke150 mmNominal pulling force6500 kN (at 215 barsNumber of main thrust cylinders19 x 2Stroke2500 mmThrust force (main thrust cylinders70000 kN (at 350 barsSHIELD GENERALTECHNICAL DATAE D I T I O N 09/2010V E R S I O N 001S -591/592 G U A N G D O N G I N T E R C I T Y R A I L W A Y L O T 3I I - 6D O C U ME N T : 7686-0012.4Man lockTable II - 7: Man lock2.5Screw conveyorTable II - 8: Screw conveyorNumber 1Typeparallel lockVolume pre-chamber2430 lNumber of persons pre-chamber2Volume main chamber4170 lNumber of persons main chamber4Working pressure6.0 barsNumber 1Length 15175 mmPower 400 kWSpeed0 - 22.0 1/min Torque (nominal217 kNmBreakaway torque235 kNmCUTTING WHEEL GENERALTECHNICAL DATAE D I T I O N 09/2010V E R S I O N 001S -591/592 G U A N G D O N G I N T E R C I T Y R A I L W A Y L O T 3I I - 7D O C U ME N T : 7686-0013. Cutting wheel general3.1Steel construction cutting wheelTable II - 9: Steel construction cutting wheelBore diameter8830 mmWeight (with tools116 tDisc cutters (1 ring45Disc cutters (center4Diameter disc cutters432 mmTrack pitch90 / 100 mmCutting knives58Centre knife1Buckets 16Wear detection3 sensorsDRIVE GENERALTECHNICAL DATAE D I T I O N 09/2010V E R S I O N 001S -591/592 G U A N G D O N G I N T E R C I T Y R A I L W A Y L O T 3I I - 8D O C U ME N T : 7686-0014. Drive general4.1Main driveTable II - 10: Main driveType electrical Motors 14Power 14 x 160 kWSpeed0 - 4.2 1/min Torque (nominal8121 kNmTorque (overload11369 kNmBreakaway torque12181 kNmMaindrive diameter4000 mmSeal system (inner / outerdouble / fourfoldERECTOR GENERALTECHNICAL DATAE D I T I O N 09/2010V E R S I O N 001S -591/592 G U A N G D O N G I N T E R C I T Y R A I L W A Y L O T 3I I - 9D O C U ME N T : 7686-0015. Erector general5.1ErectorTable II - 11: ErectorDrivehydraulic Weight (erector with main beam71.25 tGrabbing systemvacuum Driveway 2200 mmRotary speed1 / 2 1/min (with / without segmentRotary angle+/- 200°Controlradio panelPROCESS TECHNOLOGYTECHNICAL DATAE D I T I O N 09/2010V E R S I O N 001S -591/592 G U A N G D O N G I N T E R C I T Y R A I L W A Y L O T 3I I - 10D O C U ME N T : 7686-0016. Process technology6.1Hydraulic systemTable II - 12: Hydraulic system6.2Water circuitTable II - 13: Water circuit6.3Ring gap fillingTable II - 14: Ring gap fillingTotal powerapprox. 691 kWTank volume6540 lFlow rate (min.80 m³/h Inflow temperature (max.25°CHose drum2Hose length (effective2 x 40 mMedium grout Pumps2 x KSP12Power (electric motor45 kWTank13 m³PROCESS TECHNOLOGYTECHNICAL DATAE D I T I O N 09/2010V E R S I O N 001S -591/592 G U A N G D O N G I N T E R C I T Y R A I L W A Y L O T 3I I - 11D O C U ME N T : 7686-0016.4RegroutingTable II - 15: Regrouting6.5DewateringTable II - 16: Dewatering6.6Compressed air systemTable II - 17: Compressed air system6.7Compressed air regulating systemTable II - 18: Compressed air regulating systemMedium grout (component Aaccelerator (component BPumps component A: 4 kWcomponent B: 1.5 kWFlow ratecomponent A: 3.5 m³/h component B: 0.6 m³/hTankcomponent A: 3 m³component B: 1 m³Pumps 1Line diameterDN80Power compressor2 x 55 kW1 x 90 kWOperating pressure8 barFlow rate2 x 9.45 m³/min1 x 17.1 m³/minType double air intakePROCESS TECHNOLOGYTECHNICAL DATAE D I T I O N 09/2010V E R S I O N 001S -591/592 G U A N G D O N G I N T E R C I T Y R A I L W A Y L O T 3I I - 12D O C U ME N T : 7686-0016.8Secondary ventilationTable II - 19: Secondary ventilation6.9Gas detectionTable II - 20: Gas detection6.10Fire protectionTable II - 21: Fire protection6.11Electric systemsTable II - 22: Electric systemsPower ventilator37 kWVentilation duct diameterDN800Measured gases2 x CH4 / 1 x O2 / 1 x H2S / 1 x CO / 1 x CO2Fire extinguisher6 x ABC4 x CO2Smoke and heat detectors8Water curtainwithPrimary voltage10000 VSecondary voltage400 / 690 VLine frequency50 HzTransformers2 x 2000 kVABACK-UP GENERALTECHNICAL DATAE D I T I O N 09/2010V E R S I O N 001S -591/592 G U A N G D O N G I N T E R C I T Y R A I L W A Y L O T 3I I - 13D O C U ME N T : 7686-0017. Back-up general7.1Steel construction back-upTable II - 23: Steel construction general7.2Segment feederTable II - 24: Segment feeder7.3Back-up belt conveyorTable II - 25: Back-up belt conveyorNumber of gantries4Total lengthapprox. 78 mWeight back-upapprox. 255.7 tCapacity 6 + 1Controlcontrol panelWidth of belt800 mmPower 45 kWBelt speed2.5 m /sConveyance rate450 m³/hBACK-UP GENERALTECHNICAL DATAE D I T I O N 09/2010V E R S I O N 001S -591/592 G U A N G D O N G I N T E R C I T Y R A I L W A Y L O T 3I I - 14D O C U ME N T : 7686-0017.4Segment craneTable II - 26: Segment crane7.5Material craneTable II - 27: Material craneDrive electrical Drawing No.2787-006-030-01Grabbing systemvacuum Rated load7.25 tDriveway 20.0 mStroke height3.9 mTravel speed0 - 45.0 m /min Stroke speed0 - 10.0 m /minPosition bridge / gantry 1Drawing No.2787-006-033-00Purpose rail and auxiliary rail layingDrive electrical Rated load1.6 tDriveway 20.0 m (lengthways2.6 m (sidewaysStroke height5.0 mTravel speed0 - 50.0 m /min (lengthways6.0 / 24.0 m /min (sidewaysStroke speed1.5 / 6.0 m /minBACK-UP GENERALTECHNICAL DATAE D I T I O N 09/2010V E R S I O N 001S -591/592 G U A N G D O N G I N T E R C I T Y R A I L W A Y L O T 3I I - 15D O C U ME N T : 7686-0017.6Grease barrel craneTable II - 28: Grease barrel crane7.7Pivot craneTable II - 29: Pivot crane7.8Pivot craneTable II - 30: Pivot cranePosition gantry 2Drawing No.168-06-038-10Drive manual Rated load0.5 tDriveway 2.0 mStroke height3.0 mPosition gantry 2Drawing No.168-06-038-20Purpose B-component tank handlingDrive manual Rated load1.5 tDriveway 2.0 mStroke height3.0 mPosition gantry 2Drawing No.168-06-038-20Purpose Polymer-1 tank handlingDrive manual Rated load1.5 tDriveway2.0 mStroke height3.0 mHERRENKNECHT Tunnelvortriebstechnik BA CK -U P GE NE RA L TECHNICAL DATA 7.9 Pivot crane Position Drawing No. Purpose Drive Rated load Driveway Stroke height gantry 3 168-06-038-20 Polymer tank handling manual 1.5 t 2.0 m 3.0 m Table II - 31: Pivot crane 7.10 Pivot crane Position Drawing No. Purpose Drive Rated load Driveway Stroke height gantry 3 1541-006-038-05 auxiliary rail extension manual 0.75 t 2.5 m 3.0 m Table II - 32: Pivot crane 7.11 Ventilation cassette lifting device Position Drawing No. Drive Rated load Stroke height DOCUMENT: 7686-001 gantry 4 2787-006-034-00 electrical 1.4 t 5.0 m 1.0 / 4.0 m/min Table II - 33: Ventilation cassette lifting device Stroke speed EDITION 09/2010 VE R S I O N 0 0 1 S-591/592 GUANGDONG INTERCITY RAILWAY LOT 3 II - 16。

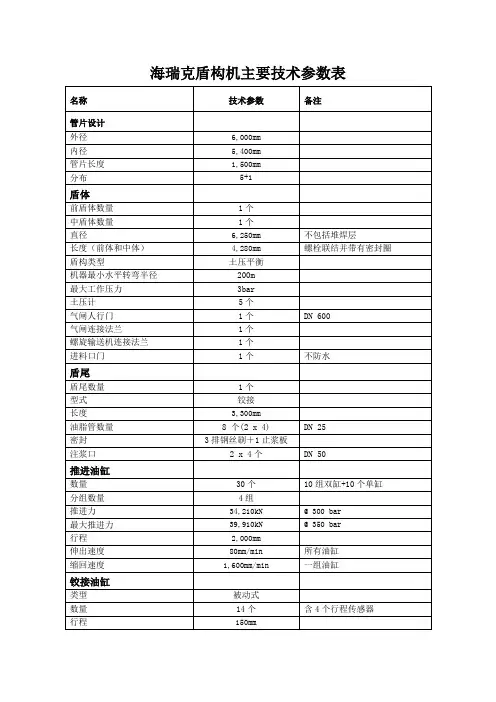

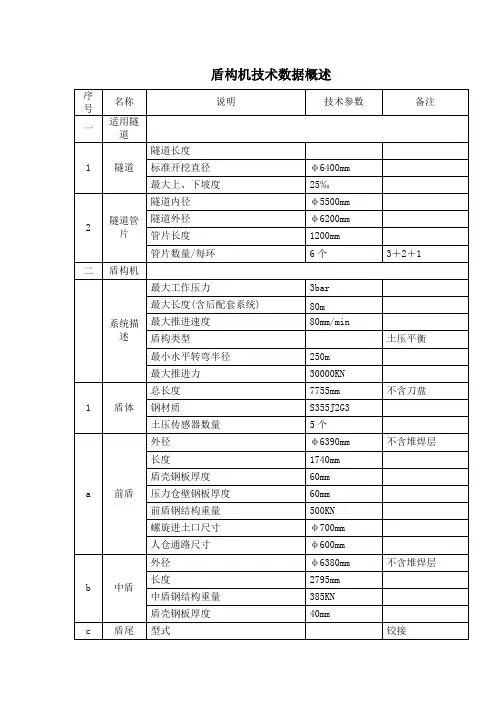

海瑞克土压6.3m盾构基本参数名称技术参数备注管片设计外径6米内径5．4米管片宽度1．5米数量5+1盾体前体 6.25x6.25x2.9米86.5吨中体 6.24x6.24x2.58米80吨前盾数量1个中盾数量1个直径6．25米不计耐磨堆焊层长度(前体和中体) 4．68米螺栓连接并带密封盾构类型土压平衡盾构最小水平转弯半径300米最大工作压力3BAR土压传感器(数量) 5个气闸连接法兰1个螺旋输送机连接法兰1个盾尾 6.23x6.23x3.61米30吨盾尾数量1个型式绞接长度3．61米密封3排钢丝刷注浆口4个DN50,单管推进油缸液压数量30个10组双缸+10组单缸分组数量4组推力34 210KN 最大300BAR行程2米工作压力300BAR伸出速度80mm/min 所有油缸绞接油缸类型被动式数量14个行程150 mm刀盘 6.28x6.25x2.6米65吨数量1个形式装配有滚刀式直径6．28米旋转方向左/右刀具配置4把17寸中心双刃滚刀，32把17寸单刃滚刀，28把齿刀（250mm宽），8组边刮刀（1组两把）。

刀盘上泡沫喷嘴数量8个中心回转体1个刀盘驱动数量1个形式液压驱动液压马达数量9个额定转矩6000KNm最大脱困扭矩7150KNm转速0~4.5转/分功率945KW 3x315KW主轴承形式固定式人闸数量1个形式双仓直径1．6米工作压力3BAR 测试压力4．5BAR 额定人数（容纳）3+2 主仓/副仓管片安装器管片安装器及行走梁5．0x4.0x3.8米22吨数量1个形式中心回转式抓紧系统机械式自由度6个旋转角度+/—200度比例控制管片宽度1．2/1．5米纵向移动行程2米比例控制控制装置无线、有线控制螺旋输送机形式双螺旋转、有轴式1号螺旋输送机13.4x1.2x1.4米23吨长度13．4米直径800mm功率160KW最大扭矩198 KNm拖困扭矩225 KNm转速1~22转/分无级调速最大出土量（理论值）285方/时100%充满时卸渣门1个测试压力4．５Ｂ竖向的防水连接1个２号螺旋输送机8.1x1.2x1.4米19吨长度８．１米直径800mm功率1１0KW最大扭矩1８０KNm拖困扭矩2０６KNm转速1~22转/分无级调速最大出土量（理论值）285方/时１００％充满时卸渣门１个后配套设施设备桥前端9.72x3.3x3.5米10.8吨设备桥后端9.0x3.3x3.5米11吨1号拖车11.5x4.5x3.5米20吨2号拖车11.9x4.75x3.5米37吨3号拖车12.3x4.85x3.5米27吨4号拖车16x4.5x3.5米26吨台车数量４＋设备桥在轨道上行走，开式结构管片吊车１个带机械抓紧装置液压单元１个包括过滤器和油箱冷却系统１个新鲜水２５℃由现场提供注浆系统1个注浆泵2台SWCHING泵，流量10方/时压力测量装置4个砂浆罐1个容量6方，带搅拌器泡沫发生器4个水泵1个133 l/min泡沫泵1台300 l/min膨润土注入系统1个膨润土储存罐1个容量6方，带搅拌器膨润土注入泵1台30方/时压缩空气供应系统1台空压机，含空气过滤器1台55kw,7.5barar,10方/min高压空气储存罐1个1000升压力气体调节装置2个DN65，在盾体内主驱动装置润滑泵1个200kg桶盾尾油脂泵1个200kg桶HBARW油脂泵1个60kg桶盾尾污水泵1个隔膜泵，12方/时，气动操作室1个带空调主副配电柜1个变压器1台2000 KV A双水管架1个工业水（进、出水管），DN80 高压电缆托盘1个可存200m电缆（含国产200m电缆）二次通风系统风机1个15kw通风管储存装置2个1米风管，100米储量小型起吊装置1个导向系统1个SLS-T-APD管片排序系统1个用于导向系统数据采集系统1个中英文界面数据传输1套电话线+调制解调器，及地面计算机和界面显示的软件电力系统初级压力10 kv次级压力400 v变压器2000 kvA 硅油型，IP55控制电压24 v/230 v照明电压230 v阀工作压力24 v频率50 Hz系统绝缘保护IP 55PLC S7 (西门子)功率配置刀盘驱动系统945kw液压系统供给泵55kw盾构推进系统75kw管片安装器45kw辅助设备22kw油冷却系统8kw润滑系统 5.5kw螺旋输送机270kw皮带机30kw泡沫发生装置22kw膨润土注射系统30kw砂浆设备38kw二次通风15kw空压机55kw电源插座及工地用电100kw合计1716kw。

目录隧道掘进机的技术说明5.1 概述 (3)5.2 功能（EPB盾构） (4)5.2.1 土料挖掘 / 推进 (5)5.2.2 控制 (6)5.2.3 管环拼装周期 (7)5.3 技术数据/总览 (8)5.4 操作步骤 (16)5.4.1 进入开挖室 (16)5.4.2 人行气闸 (19)准备和注意事项 (19)加压 (21)加压步骤 (22)加压图 (24)通过通道室加压（加压附加人员） (26)附加人员加压图 (27)卸压 (28)卸压步骤： (29)卸压图 (31)对一个人员的紧急卸压图 (33)紧急情况下，通道室和主室内应分别采取的措施 (36)紧急情况卡卡样 (37)5.4.3 将开挖工具送入压力室 (38)5.4.4 拼装管环 (39)5.4.5 回填 (41)通过尾部机壳进行回填 (41)灌浆泵的工作原理 (42)5.4.6 压缩空气供给 (44)工业用空气 (44)压缩空气调节 (45)5.4.7 发泡设备说明 (46)安装设计 (46)设备功能 (47)高压聚合物系统 (47)5.5 隧道掘进机各部件 (48)5.5.1 盾构 (49)概述 (49)前部盾构 (49)中间盾构 (50)尾部机壳 (50)推力缸 (50)盾构关节油缸 (51)5.5.2 人行气闸 (52)5.5.3 刀盘驱动装置 (54)原理 (54)旋转工作机构系统，主轴承 (54)齿轮润滑 (54)密封系统 (55)5.5.4 拼装机 (56)技术说明 (56)支架梁 (56)行走机架 (57)旋转机架 (57)带抓取头的横向行走装置 (58)旋转机架的动力提供 (59)安全设备 (59)5.5.5 螺旋输送机 (60)一般说明 (60)伸缩缸 (60)前部闸阀 (60)前部闸阀 (61)驱动装置 / 密封系统 (62)安全装置 (62)5.5.6 后援装置 (63)一般说明 (63)桥 (64)龙门架1 (65)龙门架2 (66)龙门架3 (68)龙门架4 (69)龙门架5 (71)5.1 概述该设备是一种液压挖掘盾构机，采用土压支护隧道开挖面。

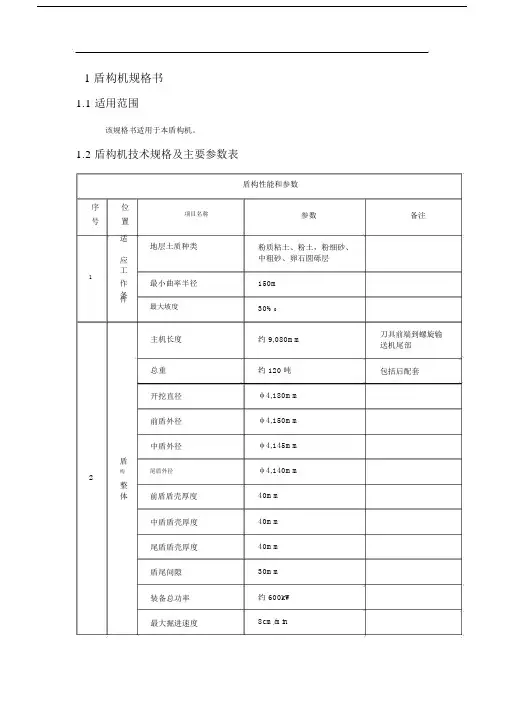

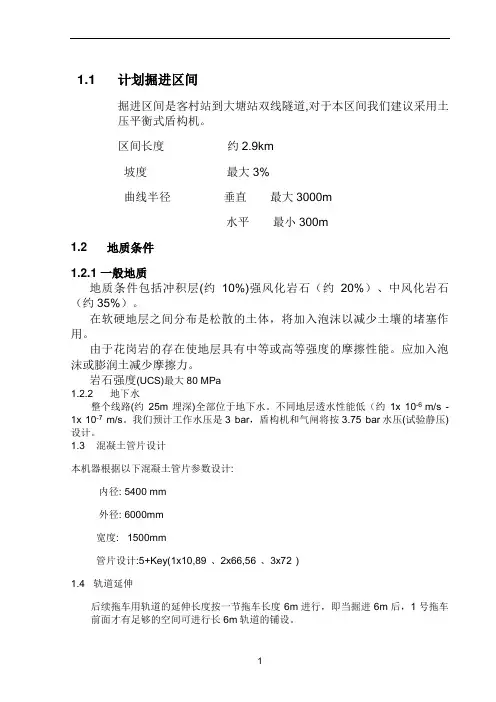

1盾构机规格书1.1 适用范围该规格书适用于本盾构机。

1.2 盾构机技术规格及主要参数表盾构性能和参数序位项目名称号置适地层土质种类应工1作最小曲率半径条件最大坡度主机长度总重开挖直径前盾外径中盾外径盾构尾盾外径2整体前盾盾壳厚度中盾盾壳厚度尾盾盾壳厚度盾尾间隙装备总功率最大掘进速度参数备注粉质粘土、粉土，粉细砂、中粗砂、卵石圆砾层150m30%0约 9,080mm刀具前端到螺旋输送机尾部约 120 吨包括后配套φ4,180mmφ4,150mmφ4,145mmφ4,140mm40mm40mm40mm30mm约 600kW8cm/min最大推力16,800kN盾尾密封 3 道钢丝刷土压传感器土仓胸板左右 2 个可更换式主轴承寿命不小于 10000 小时最大工作压力4bar包括后配套总长约 90m形式辐条式驱动形式变频电动机驱动主驱动密封最大承受密封压力 1MPa压力开挖直径（ mm）φ4180mm最大转速 2.0rpm扭矩1931kN .m(100%)脱困扭矩2510kN .m(130%)3 刀盘扭矩系数α＝27.2，α＝ 35.4 （脱困）驱动功率45kW×6＝270kW刀盘开口率63.2%仿形刀形式油缸形式仿形刀行程100mm仿形刀数量 2 一备一用刀间距布置全断面切削中心刀类型 1 把鱼尾刀高 300mm高 115mm 20 把、高切削刀 40 把；100mm20 把内周强化先行刀24 把高 160mm12 把、高130mm12 把各种刀具的高差设置边缘刮刀 8 把高 115mm4 把、高100mm14 把可换周边强化先行刀 4 把高 160mm周边耐磨板 1 套型式主动铰接行程200mm铰4 接水平：± 2.00 度能满足最小 R150m的装最大转角水平曲率半径置垂直：± 1.00 度数量油缸 1500kN× 200st ×35MPa× 12pcs.类型L 型转速0～ 1.8 rpm管82kN片提升能力5 安装径向行程700mm器轴向行程800mm旋转角度左右 210 度推力（ kN）1200推行程（ mm）1950进推进油缸电机功率6油30kW数量（台）14缸最大工作压力（ MPa）35最大推力（ kN ）1000铰行程（ mm ）2007接油12缸数量最大工作压力 35 MPa形式 无轴带式 直径φ700mm(内径 )出碴量3127m /h （100％）螺8旋 功率37kW × 2=74kW机扭矩 68.3kN .m最大转速 13.2rpm 双层闸门配置双层闸门运输量3150m /h皮带 运送速度 140m/min 9运输 皮带宽度 800mm机驱动形式电动机驱动10变压器800kVA刀盘驱动电机用水冷套； 刀 11冷却系统盘密封用水冷套； 液压油箱用油冷却器； 双液注浆系统A 液泵 133 l /min ×1.5 MPa12 同步注浆系统×2 台；7.5kW × 2 台（变频电机）；B 液泵 13.3l /min ×1.5MPa × 2 台；1.1kW × 2 台（变频电机）；A 液罐 3.0m 3， 2.2 kW × 2 台；B 液罐 0.3m3泡沫注入 Max ：1100N l /min13 泡沫系统1 台搅拌箱 5m 3× 1.5 kW ×3 台；14泥浆注入系统泥浆泵 Max ： 200l /min × 1.5Mpa × 11kW × 2 台。

目录隧道掘进机的技术说明5.1 概述 (3)5.2 功能（EPB盾构） (4)5.2.1 土料挖掘 / 推进 (5)5.2.2 控制 (6)5.2.3 管环拼装周期 (7)5.3 技术数据/总览 (8)5.4 操作步骤 (16)5.4.1 进入开挖室 (16)5.4.2 人行气闸 (19)准备和注意事项 (19)加压 (21)加压步骤 (22)加压图 (24)通过通道室加压（加压附加人员） (26)附加人员加压图 (27)卸压 (28)卸压步骤： (29)卸压图 (31)对一个人员的紧急卸压图 (33)紧急情况下，通道室和主室内应分别采取的措施 (36)紧急情况卡卡样 (37)5.4.3 将开挖工具送入压力室 (38)5.4.4 拼装管环 (39)5.4.5 回填 (41)通过尾部机壳进行回填 (41)灌浆泵的工作原理 (42)5.4.6 压缩空气供给 (44)工业用空气 (44)压缩空气调节 (45)5.4.7 发泡设备说明 (46)安装设计 (46)设备功能 (47)高压聚合物系统 (47)5.5 隧道掘进机各部件 (48)5.5.1 盾构 (49)概述 (49)前部盾构 (49)中间盾构 (50)尾部机壳 (50)推力缸 (50)盾构关节油缸 (51)5.5.2 人行气闸 (52)5.5.3 刀盘驱动装置 (54)原理 (54)旋转工作机构系统，主轴承 (54)齿轮润滑 (54)密封系统 (55)5.5.4 拼装机 (56)技术说明 (56)支架梁 (56)行走机架 (57)旋转机架 (57)带抓取头的横向行走装置 (58)旋转机架的动力提供 (59)安全设备 (59)5.5.5 螺旋输送机 (60)一般说明 (60)伸缩缸 (60)前部闸阀 (60)前部闸阀 (61)驱动装置 / 密封系统 (62)安全装置 (62)5.5.6 后援装置 (63)一般说明 (63)桥 (64)龙门架1 (65)龙门架2 (66)龙门架3 (68)龙门架4 (69)龙门架5 (71)5.1 概述该设备是一种液压挖掘盾构机，采用土压支护隧道开挖面。

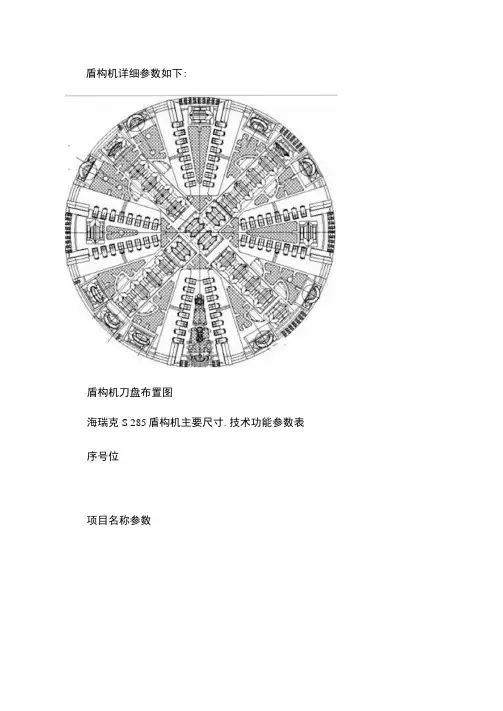

盾构机详细参数如下:盾构机刀盘布置图海瑞克S 285盾构机主要尺寸.技术功能参数表序号位项目名称参数总长7580 mm（不带刀盘尾壳厚度45 nun盾尾间隙40mm前盾直径6250mm中盾直径6240mm尾盾直径6230mm装备最大总推力3421 [t.f]最大掘进速度80 nun.inui盾尾密封三排钢丝刷，中间充满并不断加注盾尾油脂最小转弯半径250[m]土压传感器5个序号位置项目名称参数2刀盘型式封闭式面板驱动形式液压马达数量8台开挖、超挖直径[mm]开挖直径:（p6280最大超挖直径:q）6380最大转速4.5 [r/niui]扭矩额定扭矩：450[t・m],最大扭矩530 [fm] 扭矩系数0.953餃接装置型式被动式餃接最大转角左右各1.50上下各10数量144超挖刀型式液压分级伸缩式最大超挖量50 [nmi]数量15砂浆搅拌器叶片外径＜p650 niin转速42ipm搅拌容量6m 3 6管片安装类型中心回转式、液压马达驱动转速3ipm提升能力8 [tf]径向行程1000 [nun]轴向行程2000 [nun]旋转角度±20007整圆器张紧力12.5[t.f]径向行程2200nun轴向平移力12.5[t.f]轴向平移行程2000mm 8推进油缸推力[t・f]总推力3421[t.f]行程[mm]2000[mm]数量[台]10台单缸10台双缸共30个油缸工作压力[kg〃cm2]额定300[kg仇m2]最大325[kgfcni2]9较缸回缩力总回缩力734[t.f]行程150[mm]数量14[台]压力215[kgf7cm2]10人闸形式双仓式容纳3十2人直径2000[nmi] 号置项目名称参数工作压力3[kgf/cm2]11螺旋输送机型式有轴螺旋式直径900[nun]出磅量400[M3/li]功率315[KW]最大扭矩215[tf m]转速0-22[rmp]无级调速保压泵磕装置一套双层闸门配置一套12皮带运输机运输量450[m3/li]运送速度2.5[ni/s]皮带长55[m]宽800[nun]驱动型式电机13变压器变压器2000[KVA]14后配套主要设备液压系统1套冷却系统1套注浆系统注浆泵型号2套K SP泵每个泵最大流量101113注浆管路数量4根液压站驱动功率38KW注浆压力传感器4个泡沬系统发泡剂储罐容量lm3水泵流量133 l./niui 泡沬剂泵流量300 l./h 泡沬发生器数量4个盾尾油脂系统1套润滑系统1套数据采集系统1套导向系统1套SLS-T APD激光导向系统朝前注浆系统1套电缆卷盘1套水管卷盘1套号置项目名称参数随机通风系统1套通讯系统1套通讯电话、数据传输供电系统1套压缩空气系统两台空压机（一台备用皮带运输系统1套人闸气压设备2套（其中一套备用总装机功率1720kw 总长度64m 后续台车5台15刀盘设计和刀设计刀盘对复合地层的适应性刀盘上的滚刀可以更换为软土用的齿刀，通过刀具的搭配形式,来适应各种地层刀盘的开口28%刀间距的布置中心和正面区的刀间距为85mm,边沿区的刀间距逐渐缩小刀具布置中心刀的类型双刃中心滚刀（可以根据实际情况进行调整滚刀的数量及轴向转动力矩双刃中心滚刀4把、边缘单刃滚刀9把、正面单刃滚刀22把转动力矩4~7[Kg・m]各种刀具高度设置滚刀:175mm刮刀(齿刀:140nuii人闸气压设备(1 空压机(2 台:2x55KW,气体压力7.5kgf7cm2、排量10m 3/min o(2压缩空气罐lm3。

本次海瑞克（投标）盾构机与S401盾构机不同的地方一、大的部件的区别。

1、主机超前注浆孔有增加，增加到4个水平超前注浆孔、8个斜超前注浆孔。

2、设备桥新机设备桥比S401短10米左右、新机的管片小车比S401短7米左右。

3、螺旋输送机新机少一个螺旋输送机。

4、拖车新机五节拖车，比S401盾构机多一节拖车。

拖车上的其它部件：S401盾构机无电缆、水管圈筒，新机全部配圈筒。

新机的HBW可以考虑用200KG的油脂泵排污水的泵（隔膜泵）由12M3 增加到30M3 。

5、盾体，盾尾盾体新机比S401短400 mm（新机4280 mm 、S401的4680 mm）盾尾新机比S401短500 mm（新机3300 mm 、S401的3810 mm）6、同步注浆注浆管数量增加了4个备用管二、功率、参数上的改进1、主机刀盘上的改进1）周边边刮刀背部保护加强。

2）在刀盘中心部位，刀盘背部增加一个冲洗装置（本系统为单独的系统）。

3）刀盘扭矩，最大可达8060 KNm（系统油压为310bar时）额定时为5980KNm，正常脱困为7150KNm。

2、螺旋输送机系统1）螺旋输送机功率为200KW2）螺旋输送机叶片全部增加耐磨层、其中前三个螺距为方便更换的栓接形式。

后面的为焊接形式。

S401盾构机螺旋输送机前1/3为耐磨材料，是通过焊接的形式与母体相联。

三、与招标文件相比，有几点没有出入1、海瑞克没有明确答复2.22中提到的>600米。

2、海瑞克没有响应我方提出的22.10提出的，螺旋机直径大于900的要求3、没有明确的回答，刀盘开口率的大小，与开口的分布情况。

四、我方对海瑞克的要求1、刀盘开口率1）刀盘的开口率在保证单孔最大尺寸不超过要求值的前提条件下，尽量增大刀盘的开口率。

我尽最大的能力加大刀盘中间部分的开口率。

2）刀盘周圈的耐磨材要进一步提高，我方建议用栓接的形式。

3）刀具的布置要改进，特别是刮刀的布置要从多方面考虑对刀座、刀具有利的布置形式。
