06D105电缆防火阻燃设计与施工

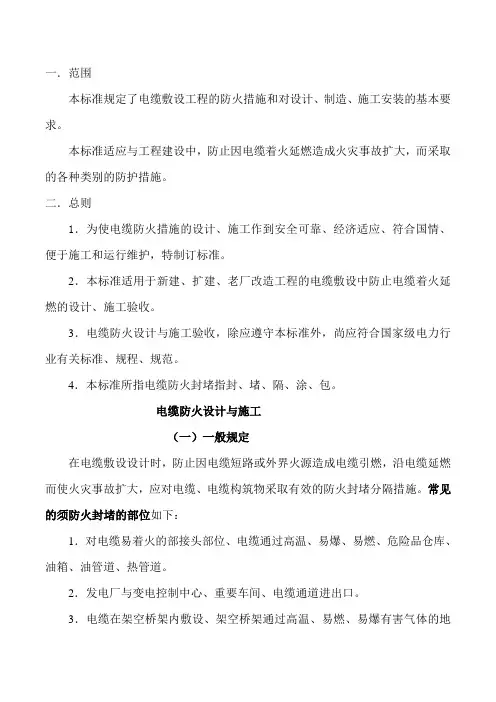

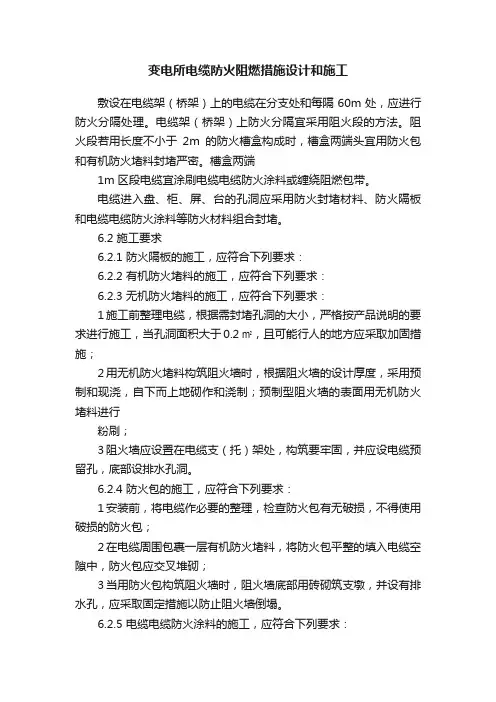

变电所电缆防火阻燃措施设计和施工敷设在电缆架（桥架）上的电缆在分支处和每隔60m处，应进行防火分隔处理。

电缆架（桥架）上防火分隔宜采用阻火段的方法。

阻火段若用长度不小于2m的防火槽盒构成时，槽盒两端头宜用防火包和有机防火堵料封堵严密。

槽盒两端1m区段电缆宜涂刷电缆电缆防火涂料或缠绕阻燃包带。

电缆进入盘、柜、屏、台的孔洞应采用防火封堵材料、防火隔板和电缆电缆防火涂料等防火材料组合封堵。

6.2 施工要求6.2.1 防火隔板的施工，应符合下列要求：6.2.2 有机防火堵料的施工，应符合下列要求：6.2.3 无机防火堵料的施工，应符合下列要求：1施工前整理电缆，根据需封堵孔洞的大小，严格按产品说明的要求进行施工，当孔洞面积大于0.2㎡，且可能行人的地方应采取加固措施；2用无机防火堵料构筑阻火墙时，根据阻火墙的设计厚度，采用预制和现浇，自下而上地砌作和浇制；预制型阻火墙的表面用无机防火堵料进行粉刷；3阻火墙应设置在电缆支（托）架处，构筑要牢固，并应设电缆预留孔，底部设排水孔洞。

6.2.4 防火包的施工，应符合下列要求：1安装前，将电缆作必要的整理，检查防火包有无破损，不得使用破损的防火包；2在电缆周围包裹一层有机防火堵料，将防火包平整的填入电缆空隙中，防火包应交叉堆砌；3当用防火包构筑阻火墙时，阻火墙底部用砖砌筑支墩，并设有排水孔，应采取固定措施以防止阻火墙倒塌。

6.2.5 电缆电缆防火涂料的施工，应符合下列要求：1施工前清除电缆表面的灰尘、油污，涂刷前将涂料搅拌均匀。

若涂料太稠时应严格按涂料品种添加相应的稀释剂稀释；2水平敷设的电缆施工时，宜沿着电缆的走向均匀涂刷，垂直敷设的电缆，宜自上而下涂刷，涂刷次数及厚度应符合产品要求，每次涂刷的间隔时间不得少于规定时间；3遇电缆密集或成束敷设时，应逐根涂刷，不得漏涂。

6.2.6 防火包带的施工，应符合下列要求：1施工前作电缆整理；2按产品说明书要求进行施工；3允许多根小截面控制电缆成束缠绕防火包带，两端缝隙应用有机防火堵料封堵严实。

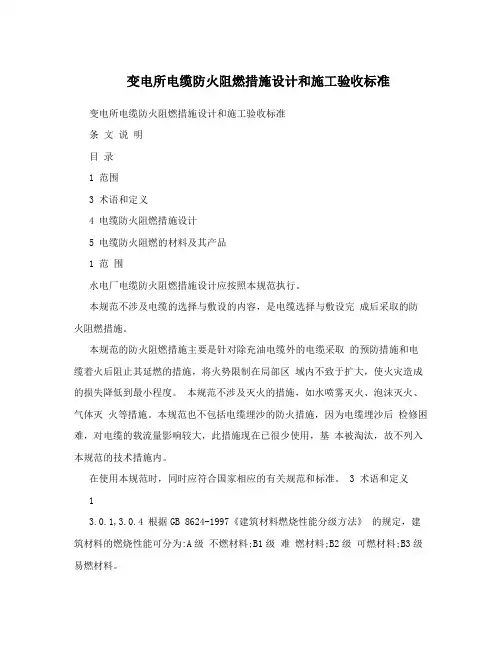

变电所电缆防火阻燃措施设计和施工验收标准条文说明目录1 范围3 术语和定义4 电缆防火阻燃措施设计5 电缆防火阻燃的材料及其产品1 范围水电厂电缆防火阻燃措施设计应按照本规范执行。

本规范不涉及电缆的选择与敷设的内容，是电缆选择与敷设完成后采取的防火阻燃措施。

本规范的防火阻燃措施主要是针对除充油电缆外的电缆采取的预防措施和电缆着火后阻止其延燃的措施，将火势限制在局部区域内不致于扩大，使火灾造成的损失降低到最小程度。

本规范不涉及灭火的措施，如水喷雾灭火、泡沫灭火、气体灭火等措施。

本规范也不包括电缆埋沙的防火措施，因为电缆埋沙后检修困难，对电缆的载流量影响较大，此措施现在已很少使用，基本被淘汰，故不列入本规范的技术措施内。

在使用本规范时，同时应符合国家相应的有关规范和标准。

3 术语和定义3.0.1～3.0.4 根据8624-1997《建筑材料燃烧性能分级方法》的规定，建筑材料的燃烧性能可分为：A级不燃材料；B1级难燃材料；B2级可燃材料；B3级易燃材料。

本规范中术语的耐火性是指防火材料所具有耐火性能。

而根据12666.1-90 《电线电缆燃烧试验方法第1部分总则》规定电缆的耐火性是指：在规定试验条件下，试样在火焰中被燃烧而在一定时间内仍能保持正常运行的性能。

本规范中术语的难燃性是指防火材料所具有难燃性能。

而根据12666.1-90 《电线电缆燃烧试验方法第1部分总则》规定电缆的阻燃性是指：在规定试验条件下，试样被燃烧，在撤去试验火源后，火焰的蔓延仅在限定范围内，残焰或残灼在限定时间内自行熄灭的特性。

残焰：在规定试验条件下，撤去试验火源后试样上继续保持的有焰燃烧。

残灼：在规定试验条件下，撤去试验火源或试样上的有焰燃烧完全停止后在试样上继续保持的无焰燃烧。

本规范中的耐火极限是指封堵层从受火的作用时起，到失去稳定性、完整性或隔热性时止的这段时间，耐火槽盒、耐火桥架的耐火极限是指敷设在里面的电缆仍能保持正常运行的这段时间。
