给排水综合：球墨铸铁管的性能.doc

浅谈球墨铸铁管的性能及施工要求浅谈球墨铸铁管的性能及施工要求球墨铸铁管广泛应用于城镇供水、排水、输气工程。

具有普通铸铁管的耐腐蚀性和钢管的强度、韧性，其重量比同口径的铸铁管轻1/2-1/3，接近于钢管，但其耐腐蚀性却比钢管高几倍。

因此，在各种环境下，球墨铸铁管都不必做特殊的防腐蚀处理，可直接埋设在地下。

球墨铸铁管的水泥砂浆内衬在实际使用时应具有充分的密着力。

水泥砂浆与球墨铸铁管的密着力为2MPa，是水泥砂浆与钢管密着力的4倍。

同时，内衬水泥砂浆粗糙度系数很低，对流阻力小，可与玻璃钢管和塑料管相媲美。

作为一种通用的供水管材料其接口方式有很多种，最常用的是滑入式“T〞型柔性接口，这种接口施工造价低，安装方便，密封性好。

并允许管线有一定的折角，大大方便了一些特殊地段管线施工。

浙江淳安县千岛湖城区上世纪九十年代起一直采用DNmm“T〞型滑入式柔性接口球墨铸铁管作为主供水管，使用效果良好。

现将球墨铸铁管的性能、特点、标准和施工要求介绍如下：一、球墨铸铁管的公学成分及性能1、球墨铸铁管及管件的化学成分主要元素有碳、硅、锰、磷、硫和镁。

2、球墨铸铁管的力学性能。

具有高强度，高伸长率，且硬度低，方便机械加工。

3、球墨铸铁管的耐腐蚀性。

其耐腐蚀性能优于钢管，与普通铸铁管不相上下已得到广泛的认同。

4、球墨铸铁管具耐电蚀性。

由于自身的材质构成决定其电阻较大，故不易产生电腐蚀。

钢的电阻值为Ω。

而球墨铸铁的电阻值为Ω。

5、球墨铸铁管具耐热性。

因球墨铸铁中的石墨成为球状以后，提高了材料的致密性，防止从外部来的氧化性气体侵入，因而具有耐热性和耐生长性。

6、球墨铸铁管具焊接性能。

可在专业人员的指导下，用铸铁焊条进行焊接。

7、球墨铸铁管的内衬作用。

一是可以提高球墨铸铁管的耐腐蚀性能，二是可以起到保护水质的作用，防止二次污染。

8、球墨铸铁管的外外表防腐蚀涂层。

一般采用喷锌加喷涂沥青漆或环氧树脂漆，对一些电阻率较低的土壤可以起到很好的保护作用，最终涂层沥青或树脂漆，可以起到聚乙烯套的防腐蚀作用。

球墨铸铁管给排水施工规范目录编制说明： ........................................................................................................................ 球墨铸铁管与传统铸铁管的区别................................................................................ 第一章、土方工程...........................................................................................................一、开挖管沟 ...........................................................................................................二、管基土加固....................................................................................................... 第二章、管道安装...........................................................................................................一、安装程序；.......................................................................................................二、T型管安装要点：...........................................................................................三、K型机械接口管安装要点： ........................................................................四、PE管套安装...................................................................................................... 第三章：管沟回填........................................................................................................... 第四章：附属构筑物 ......................................................................................................一、管件、固定台 ..................................................................................................二、阀门井室 ........................................................................................................... 第五章、试压验收...........................................................................................................一、试压标准 ...........................................................................................................二、管道水压试压前应符合下列规定：..........................................................三、大于DN1400MMM以上管道接口单口试压................................................. 第六章、注水冲洗消毒.................................................................................................. 第七章、注意事项...........................................................................................................第八章、损坏修复...........................................................................................................第九章、工程实例...........................................................................................................第十章：安装大口径K型T型球墨铸铁球管工具清单 .....................................编制说明：球墨铸铁管从国际到国内现已广泛应用于城镇供水及燃气行业，是用户比较能认可的一种成熟产品，现从制造、标准、设计、使用等均已形成系列标准，为了提高球墨铸铁管管道工程的施工水平，保证工程质量，完成设计意图，满足管线使用要求，本文特将球墨铸铁管材质、施工要求作一说明，供同行参考，不足之处请指教。

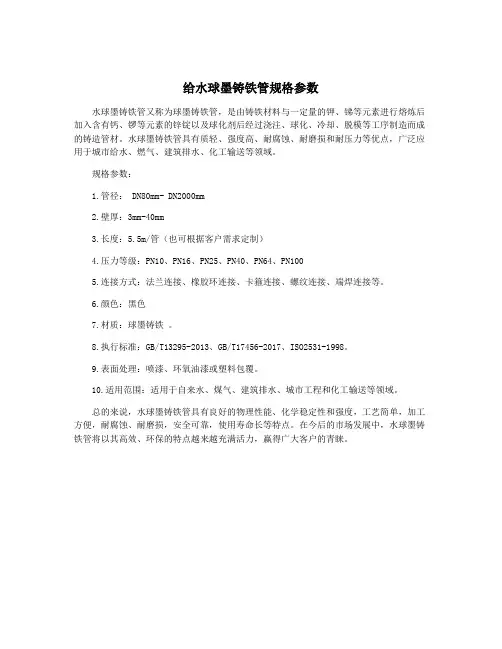

给水球墨铸铁管规格参数
水球墨铸铁管又称为球墨铸铁管，是由铸铁材料与一定量的钾、锑等元素进行熔炼后加入含有钙、锣等元素的锌锭以及球化剂后经过浇注、球化、冷却、脱模等工序制造而成的铸造管材。

水球墨铸铁管具有质轻、强度高、耐腐蚀、耐磨损和耐压力等优点，广泛应用于城市给水、燃气、建筑排水、化工输送等领域。

规格参数：
1.管径： DN80mm- DN2000mm
2.壁厚：3mm-40mm
3.长度：5.5m/管（也可根据客户需求定制）
4.压力等级：PN10、PN16、PN25、PN40、PN64、PN100
5.连接方式：法兰连接、橡胶环连接、卡箍连接、螺纹连接、端焊连接等。

6.颜色：黑色
7.材质：球墨铸铁。

8.执行标准：GB/T13295-2013、GB/T17456-2017、ISO2531-1998。

9.表面处理：喷漆、环氧油漆或塑料包覆。

10.适用范围：适用于自来水、煤气、建筑排水、城市工程和化工输送等领域。

总的来说，水球墨铸铁管具有良好的物理性能、化学稳定性和强度，工艺简单，加工方便，耐腐蚀、耐磨损，安全可靠，使用寿命长等特点。

在今后的市场发展中，水球墨铸铁管将以其高效、环保的特点越来越充满活力，赢得广大客户的青睐。

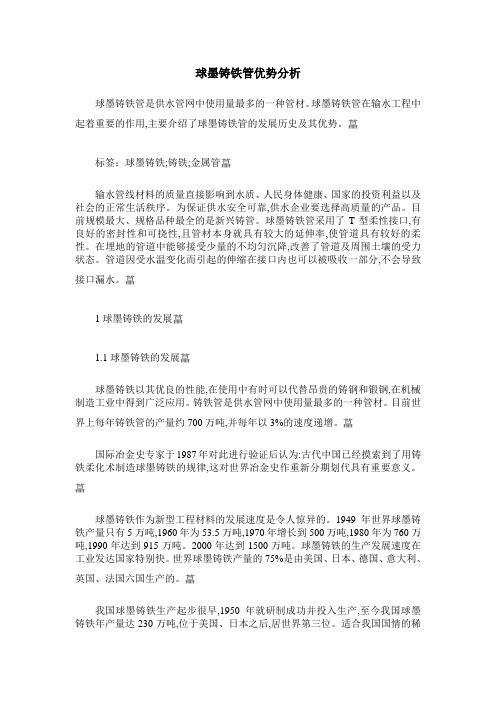

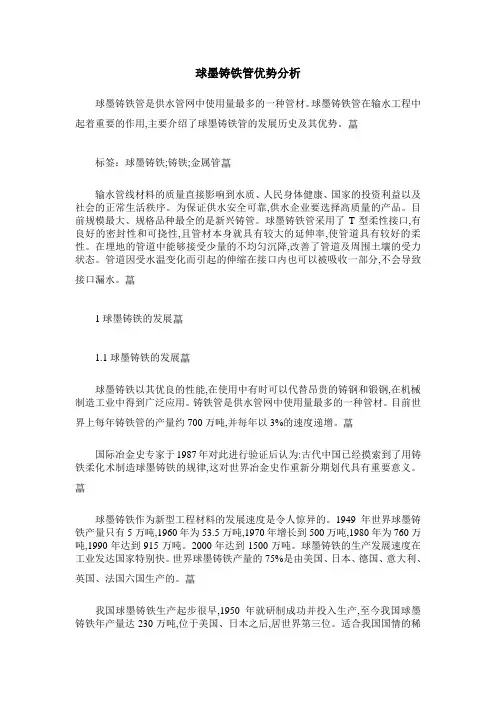

球墨铸铁管优势分析球墨铸铁管是供水管网中使用量最多的一种管材。

球墨铸铁管在输水工程中起着重要的作用,主要介绍了球墨铸铁管的发展历史及其优势。

标签：球墨铸铁;铸铁;金属管输水管线材料的质量直接影响到水质、人民身体健康、国家的投资利益以及社会的正常生活秩序。

为保证供水安全可靠,供水企业要选择高质量的产品。

目前规模最大、规格品种最全的是新兴铸管。

球墨铸铁管采用了T型柔性接口,有良好的密封性和可挠性,且管材本身就具有较大的延伸率,使管道具有较好的柔性。

在埋地的管道中能够接受少量的不均匀沉降,改善了管道及周围土壤的受力状态。

管道因受水温变化而引起的伸缩在接口内也可以被吸收一部分,不会导致接口漏水。

1球墨铸铁的发展1.1球墨铸铁的发展球墨铸铁以其优良的性能,在使用中有时可以代替昂贵的铸钢和锻钢,在机械制造工业中得到广泛应用。

铸铁管是供水管网中使用量最多的一种管材。

目前世界上每年铸铁管的产量约700万吨,并每年以3%的速度递增。

国际冶金史专家于1987年对此进行验证后认为:古代中国已经摸索到了用铸铁柔化术制造球墨铸铁的规律,这对世界冶金史作重新分期划代具有重要意义。

球墨铸铁作为新型工程材料的发展速度是令人惊异的。

1949年世界球墨铸铁产量只有5万吨,1960年为53.5万吨,1970年增长到500万吨,1980年为760万吨,1990年达到915万吨。

2000年达到1500万吨。

球墨铸铁的生产发展速度在工业发达国家特别快。

世界球墨铸铁产量的75%是由美国、日本、德国、意大利、英国、法国六国生产的。

我国球墨铸铁生产起步很早,1950年就研制成功并投入生产,至今我国球墨铸铁年产量达230万吨,位于美国、日本之后,居世界第三位。

适合我国国情的稀土镁球化剂的研制成功,铸态球墨铸铁以及奥氏体贝氏体球墨铸铁等各个领域的生产技术和研究工作均达到了很高的技术水平。

1.2球墨铸铁管的发展目前规模最大、规格品种最全的是新兴铸管。

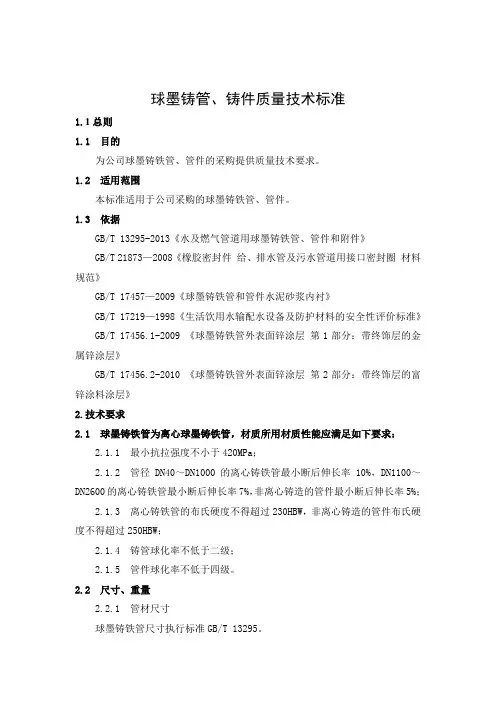

球墨铸管、铸件质量技术标准1.1总则1.1 目的为公司球墨铸铁管、管件的采购提供质量技术要求。

1.2 适用范围本标准适用于公司采购的球墨铸铁管、管件。

1.3 依据GB/T 13295-2013《水及燃气管道用球墨铸铁管、管件和附件》GB/T 21873—2008《橡胶密封件给、排水管及污水管道用接口密封圈材料规范》GB/T 17457—2009《球墨铸铁管和管件水泥砂浆内衬》GB/T 17219—1998《生活饮用水输配水设备及防护材料的安全性评价标准》GB/T 17456.1-2009 《球墨铸铁管外表面锌涂层第1部分：带终饰层的金属锌涂层》GB/T 17456.2-2010 《球墨铸铁管外表面锌涂层第2部分：带终饰层的富锌涂料涂层》2.技术要求2.1 球墨铸铁管为离心球墨铸铁管，材质所用材质性能应满足如下要求：2.1.1 最小抗拉强度不小于420MPa；2.1.2 管径DN40～DN1000的离心铸铁管最小断后伸长率10%，DN1100～DN2600的离心铸铁管最小断后伸长率7%，非离心铸造的管件最小断后伸长率5%；2.1.3 离心铸铁管的布氏硬度不得超过230HBW，非离心铸造的管件布氏硬度不得超过250HBW；2.1.4 铸管球化率不低于二级；2.1.5 管件球化率不低于四级。

2.2 尺寸、重量2.2.1 管材尺寸球墨铸铁管尺寸执行标准GB/T 13295。

2.2.2 管件尺寸球墨铸铁管件尺寸执行标准GB/T 13295。

2.2.3 其余非标管件根据工程设计需求定制。

2.2.4 球墨铸铁直管的有效长度为5000mm（或6000mm），球铁管应平直，其直线度最大偏差不得超过有效长度的0.125%，直管及管件端面应与轴线垂直。

2.2.5 尺寸及其偏差（1）消失模管件内径和外圆应在不进行机加工的状态下，达到相关国家标准管件尺寸偏差要求。

（2）其他管件尺寸及其偏差必须符合相关国家标准要求。

2.2.6 壁厚及其偏差在材料采购清单中，有明确提出壁厚要求的，按清单要求执行，并符合GB/T 13295的规定；若采购清单中未明确壁厚要求的，则球墨铸铁管及管件按GB/T 13295中的K9级执行。

产品功能、性能特征及技术参数说明一、球墨铸铁管质量标准和技术要求铸造方式：离心铸造工艺。

口径范围：DN100－1000mm。

重量及其允许偏差范围：壁厚按GB／T13295－2008标准K10、K9执行，重量最大偏差为－5％。

尺寸：符合GB/T13295－2008标准的要求；接口形式：滑入式T型胶圈接口。

胶圈的型式、尺寸及允许偏差符合GB／T 13295－2008标准附录C1.1的规定。

橡胶圈材质：三元乙丙橡胶，物理性能符合ISO 4633的要求。

材质：管道的材质为铁素体基体的球墨铸铁，在组织中有一定数量的球状石墨，组织致密，易于切削、钻孔，符合GB／T13295－2008的要求。

化学成份：球墨铸铁管的P含量≤0.05％，S含量≤0.015％。

机械性能：抗拉强度≥420Mpa，屈服强度≥300Mpa，延伸率≥10％，硬度≤230HBS。

密封性：球墨铸铁管出厂前水压试验压力5MPa，并保证无渗漏冒汗或其他损坏。

表面质量：内外表面光洁，光滑平整，轮廓清晰，无裂缝，冷隔、错箱等妨碍使用的明显缺陷，凡使壁厚减薄的局部缺陷允许存在，但其深度不得超过（2＋0.05T）mm其中T为管体壁厚。

外形：当球墨铸铁管在间距约为管长L 2/3的两个台架上滚动校验时，球铁管的直线度最大偏差fm(mm)不应大于管有效长度L（m）的1.25倍，即fm(mm)≤1.25L。

有效长度：球墨铸铁管的有效长度为6000mm。

涂前，管件表面光洁、无铁锈、铁片及杂物，涂后，涂层表面光洁、均匀、粘附牢固，不因气温变化而发生异常。

内衬：采用水泥砂浆内衬，涂覆后附着力强，渗水率小，化学稳定性好，施工方便。

水泥内衬符合GB/T 17457－1998标准和GB/T 17219－1998标准的要求，水泥砂浆内衬材料全部由国家法定单位检验，放射性物质含量符合国家标准GB6566－2001的要求，确保需方输水管网水质达到国家相关标准要求。

外防腐：先采用热喷锌，热喷锌质量符合GB／T17456标准技术要求；再采用热喷涂沥青漆防腐处理，热喷涂沥青漆质量符合GB／T 17459标准技术要求。

球墨铸铁管承压能力全文共四篇示例，供读者参考第一篇示例：球墨铸铁管是指采用球化铁水浇铸而成的一种管材，具有很高的强度和耐腐蚀性能。

球墨铸铁管承压能力强，是一种常用的管道材料，在建筑、市政、水利等领域应用广泛。

下面我们来详细了解一下球墨铸铁管的承压能力及其相关知识。

一、球墨铸铁管的材质及特点球墨铸铁管是由铸铁和钢球等成分合金化而成，具有球化铁水的特点，因此具有很高的强度和耐磨性。

球墨铸铁管的材质比普通灰口铸铁管更优越，能够承受更大的压力和负载。

球墨铸铁管的内壁光滑，阻力小，流体输送效果好，耐腐蚀性强，使用寿命长。

二、球墨铸铁管的承压能力球墨铸铁管的承压能力主要与管道壁厚、管道直径、管道材质等因素有关。

在设计工程中，需要根据具体情况和要求确定合适的球墨铸铁管规格和壁厚，以确保管道能承受相应的压力。

一般来说，球墨铸铁管的承压能力要远高于普通灰口铸铁管，能够满足不同工程的需要。

三、球墨铸铁管的应用领域由于球墨铸铁管的承压能力强，耐腐蚀性好，在市政、化工、建筑等各个领域得到了广泛应用。

在给排水工程中，球墨铸铁管可用于输送自来水、污水、雨水等各种液体；在石油、化工等工业领域，球墨铸铁管也是一种重要的管道材料。

球墨铸铁管还可用于输送天然气、煤气等气体介质。

为了确保球墨铸铁管的质量和承压能力，生产厂家需要严格控制每一个环节，从原料选择到生产工艺，都需要达到相应的标准。

在生产过程中，需要进行多道检测和质量控制，确保球墨铸铁管的每一根都符合国家标准和要求。

只有质量过硬的球墨铸铁管才能在工程中发挥出最大的作用。

球墨铸铁管承压能力强，具有很高的强度和耐腐蚀性能，能够满足各种工程的需求。

在选购球墨铸铁管时，需要根据实际情况选择合适的规格和型号，并确保质量过硬，以确保工程的顺利进行和使用的安全可靠。

希望本文对您了解球墨铸铁管的承压能力有所帮助。

【以上内容仅供参考】。

第二篇示例：球墨铸铁管是一种常用的管道材料，具有较高的承压能力和耐腐蚀性能，被广泛应用于给水、排水、燃气、暖通及工业管道系统中。

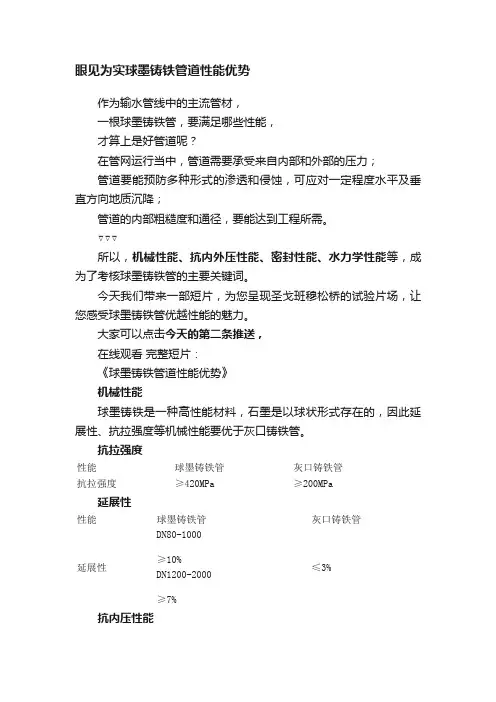

眼见为实球墨铸铁管道性能优势作为输水管线中的主流管材，一根球墨铸铁管，要满足哪些性能，才算上是好管道呢？在管网运行当中，管道需要承受来自内部和外部的压力；管道要能预防多种形式的渗透和侵蚀，可应对一定程度水平及垂直方向地质沉降；管道的内部粗糙度和通径，要能达到工程所需。

▽▽▽所以，机械性能、抗内外压性能、密封性能、水力学性能等，成为了考核球墨铸铁管的主要关键词。

今天我们带来一部短片，为您呈现圣戈班穆松桥的试验片场，让您感受球墨铸铁管优越性能的魅力。

大家可以点击今天的第二条推送，在线观看完整短片：《球墨铸铁管道性能优势》机械性能球墨铸铁是一种高性能材料，石墨是以球状形式存在的，因此延展性、抗拉强度等机械性能要优于灰口铸铁管。

抗拉强度性能球墨铸铁管灰口铸铁管抗拉强度≥420MPa≥200MPa延展性性能球墨铸铁管灰口铸铁管延展性DN80-1000≥10%≤3% DN1200-2000≥7%抗内压性能球墨铸铁管道拥有优异的抗内压性能，可以很好地应对管网中出现的水锤等突发应力。

举个栗子，以DN250口径C40管道为例，其允许工作压力为40公斤，在圣戈班穆松桥进行的爆管试验结果可以看到，实际爆管压力达到了154公斤，远优于球墨铸铁管道PFA*设计安全系数后的值（设计安全系数为3）。

所以，这表明圣戈班穆松桥球墨铸铁管除了拥有优异的材料机械性能、较高的铁水纯净度外，壁厚控制得也非常均匀，同时，爆管断面也展现出良好的材料延展性。

抗外压性能埋地球墨铸铁管道的埋深设计，需要考虑如下因素来确定设计的最浅、最深埋深参数：》土壤载荷所产生的静荷载》车辆行驶所产生的动荷载》球墨铸铁管道的口径》最小径向刚度》允许径向变形量球墨铸铁管道满足大部分的土壤埋深及回填条件，无需增加额外的换填成本；当设计最浅、最深埋深超出建议值范围时，可以通过改变土壤夯实度、更换回填材料等方式进行特殊设计。

密封性能球墨铸铁管的接口采用具有一定角度偏转性能的承插式柔性接头。

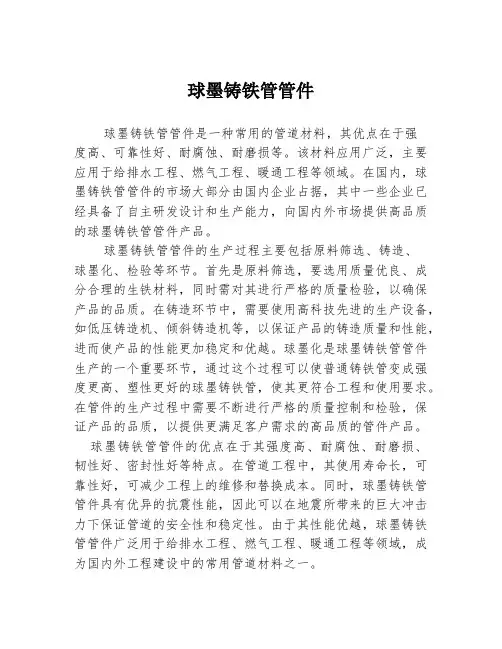

球墨铸铁管管件球墨铸铁管管件是一种常用的管道材料，其优点在于强度高、可靠性好、耐腐蚀、耐磨损等。

该材料应用广泛，主要应用于给排水工程、燃气工程、暖通工程等领域。

在国内，球墨铸铁管管件的市场大部分由国内企业占据，其中一些企业已经具备了自主研发设计和生产能力，向国内外市场提供高品质的球墨铸铁管管件产品。

球墨铸铁管管件的生产过程主要包括原料筛选、铸造、球墨化、检验等环节。

首先是原料筛选，要选用质量优良、成分合理的生铁材料，同时需对其进行严格的质量检验，以确保产品的品质。

在铸造环节中，需要使用高科技先进的生产设备，如低压铸造机、倾斜铸造机等，以保证产品的铸造质量和性能，进而使产品的性能更加稳定和优越。

球墨化是球墨铸铁管管件生产的一个重要环节，通过这个过程可以使普通铸铁管变成强度更高、塑性更好的球墨铸铁管，使其更符合工程和使用要求。

在管件的生产过程中需要不断进行严格的质量控制和检验，保证产品的品质，以提供更满足客户需求的高品质的管件产品。

球墨铸铁管管件的优点在于其强度高、耐腐蚀、耐磨损、韧性好、密封性好等特点。

在管道工程中，其使用寿命长，可靠性好，可减少工程上的维修和替换成本。

同时，球墨铸铁管管件具有优异的抗震性能，因此可以在地震所带来的巨大冲击力下保证管道的安全性和稳定性。

由于其性能优越，球墨铸铁管管件广泛用于给排水工程、燃气工程、暖通工程等领域，成为国内外工程建设中的常用管道材料之一。

在球墨铸铁管管件市场中，国内企业占据着主导地位，其中部分龙头企业已具备自主研发设计生产能力，产品品质不断提升，满足了国内外客户对高品质管件的需求。

这些企业通过不断加强研发能力，提高生产技术水平，不断探索创新发展途径，从而在市场中取得了良好的成绩。

此外，随着国家对环境保护要求的不断提高，球墨铸铁管管件的节能环保优势进一步凸显，在市场中的需求将会进一步增加。

鉴于球墨铸铁管管件的广泛应用和重要性，相关企业需要加强技术研发和提高产品质量，满足市场需求，同时注重环保、降低生产成本，提升企业竞争力。

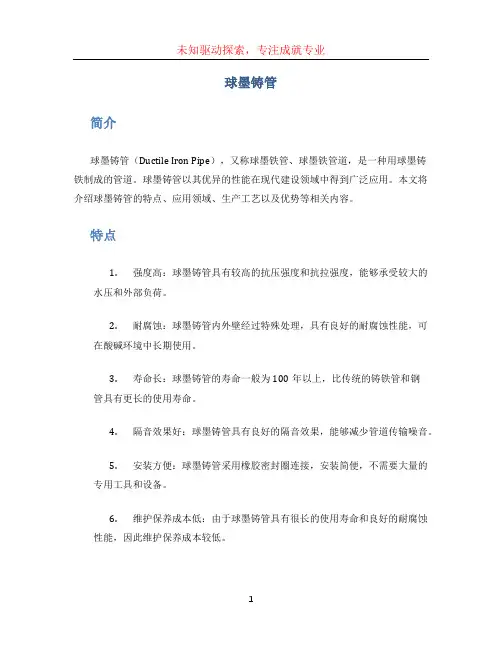

球墨铸管简介球墨铸管（Ductile Iron Pipe），又称球墨铁管、球墨铁管道，是一种用球墨铸铁制成的管道。

球墨铸管以其优异的性能在现代建设领域中得到广泛应用。

本文将介绍球墨铸管的特点、应用领域、生产工艺以及优势等相关内容。

特点1.强度高：球墨铸管具有较高的抗压强度和抗拉强度，能够承受较大的水压和外部负荷。

2.耐腐蚀：球墨铸管内外壁经过特殊处理，具有良好的耐腐蚀性能，可在酸碱环境中长期使用。

3.寿命长：球墨铸管的寿命一般为100年以上，比传统的铸铁管和钢管具有更长的使用寿命。

4.隔音效果好：球墨铸管具有良好的隔音效果，能够减少管道传输噪音。

5.安装方便：球墨铸管采用橡胶密封圈连接，安装简便，不需要大量的专用工具和设备。

6.维护保养成本低：由于球墨铸管具有很长的使用寿命和良好的耐腐蚀性能，因此维护保养成本较低。

1应用领域1.给水管道：球墨铸管广泛用于城市给水管网建设，能够满足供水管道对压力、耐腐蚀性和寿命的要求。

2.排水管道：球墨铸管具有良好的耐腐蚀性和排水性能，适用于城市排水管网建设。

3.石油和天然气管道：球墨铸管由于其耐高温、耐腐蚀和抗压性能好，被广泛应用于石油和天然气管道建设。

4.工业管道：球墨铸管可用于工业企业的管道输送和流体处理。

5.铁路和道路排水：球墨铸管可用于铁路和公路排水系统建设。

生产工艺球墨铸管的生产工艺主要包括以下几个步骤：1.材料准备：球墨铸管的主要材料包括球墨铸铁母材和石墨球。

在生产过程中需要准备合适比例的球墨铸铁和石墨球。

2.铸造：将预制模具放置在铸造机上，倒入预先准备好的熔融球墨铸铁，经过冷却后即可得到球墨铸管。

3.热处理：将铸造好的球墨铸管进行热处理，以提高其硬度和强度。

4.表面处理：对球墨铸管进行喷砂处理，以清除表面的污垢和氧化物。

5.涂层处理：对球墨铸管进行涂层处理，以提高其抗腐蚀性能。

26.检测和质量控制：对球墨铸管进行尺寸测量、外观检验和物理性能测试，以确保其质量符合标准要求。
