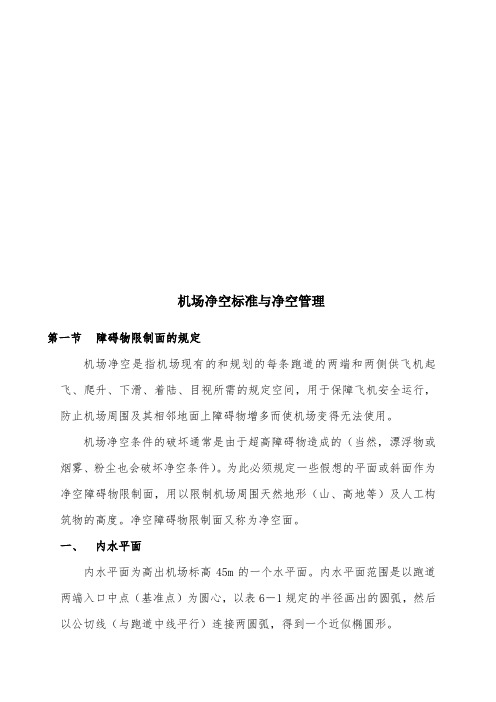

机场净空标准与净空管理第一节障碍物限制面的规定机场净空是指机场现有的和规划的每条跑道的两端和两侧供飞机起飞、爬升、下滑、着陆、目视所需的规定空间，用于保障飞机安全运行，防止机场周围及其相邻地面上障碍物增多而使机场变得无法使用。
机场净空条件的破坏通常是由于超高障碍物造成的（当然，漂浮物或烟雾、粉尘也会破坏净空条件）。
为此必须规定一些假想的平面或斜面作为净空障碍物限制面，用以限制机场周围天然地形（山、高地等）及人工构筑物的高度。
净空障碍物限制面又称为净空面。
一、内水平面内水平面为高出机场标高45m的一个水平面。
内水平面范围是以跑道两端入口中点（基准点）为圆心，以表6－1规定的半径画出的圆弧，然后以公切线（与跑道中线平行）连接两圆弧，得到一个近似椭圆形。
设置内水平面的目的在于保护着陆前目视盘旋所需的空域。
注：①除另有注明者外，所有尺寸均为水平度量。
②此数据可变，因为端净空面的水平段是1/40坡度面和下述两平面中较高的一个相交处开始：A．高于跑道入口标高150m的水平面，或B．通过任何控制障碍物净空界限的物体顶端的水平面。
③或至跑道端的距离，两者取小者。
④至升降带端的距离。
二、锥形面锥形面是从内水平面的周边起以1/20的坡度向上向外倾斜得到的。
其外缘（顶边）标高由内水平面起算所增加高度见表6－1。
锥形面的坡度必须在与内水平面周边成直角的垂直平面中度量。
锥形面的界限由下列各边组成：（1）一条与内水平面周边重合的底边；（2）一条位于高出内水平面规定的高度的顶边。
锥形面是内水平面与外水平面之间的一种形状似锥形的过渡面，也可供飞机作目视盘旋用。
三、进近面进近面是在跑道入口前的一个倾斜平面或几个斜面和平面的组合面。
进近面的起端由升降带末端开始。
斜面向上向外倾斜，其坡度见表6－1。
内边（起端边）垂直于跑道中线延长线，其标高等于跑道入口中点的标高，两侧边由内边两端向外散开。
进近面外边平行于内边。
进近面内边宽度、侧边散开斜率及进近面长度均见表6－1。
1．什么是机场净空保护区？为什么要设置机场净空保护区？答：机场净空保护区是指为保障航空器在机场安全起飞和降落，按照机场净空障碍物限制图的要求划设的一定空间范围。
因为飞机要完成一次飞行任务要经过起飞、爬升、巡航、下降、着陆几个阶段，就必须对机场附近沿起降航线一定范围内的空域提出要求，保证在飞机的起飞和降落的低高度飞行时不能有地面的障碍物来妨碍导航和飞行。
这个区域称为机场净空保护区。
就象汽车在公路上跑，路面上不能有任何东西阻挡，否则汽车就无法通行，甚至会造成交通事故。
所以要设置机场净空保护区。
2．泉州晋江机场净空保护区范围包括哪些区域？答：即以机场跑道中心线为基准，两侧各15公里，跑道两端各21.4公里组成的区域，主要涵盖泉州市以下区域：泉州市鲤城区、丰泽区、晋江市全境、泉州经济技术开发区、泉州台商投资区全境；洛江区万安、双阳；石狮市湖滨、凤里、灵秀、宝盖、蚶江、祥芝、鸿山；南安市水头、官桥、丰州等区域。
3．泉州晋江机场净空障碍物限制面由哪些构成？答：由过渡面、内水平面、锥形面、A型面、进近面、起飞爬升面和外水平面所构成。
4．在机场净空保护区内，新建、扩建、改建建（构）筑物或者设施的，需要如何申请？答：根据《泉州晋江机场净空保护规定》(泉政[2013]5号)第八条规定，任何单位和个人在机场净空保护区域内新建、扩建、改建建（构）筑物或者设施，必须按规定向所在县（市、区）规划行政主管部门提出申请，城市规划行政主管部门在审批净空保护区内的建设项目、净料抄送机场管理机构备案。
5、在机场净空保护区内，哪些行为违反机场净空保护规定？答：根据《民用机场管理条例》（国务院令553号）第四十九条规定，禁止在民用机场净空保护区域内从事下列活动：（1）排放大量烟雾、粉尘、火焰、废气等影响飞行安全的物质；（2）修建靶场、强烈爆炸物仓库等影响飞行安全的建筑物或者其他设施；（3）设置影响民用机场目视助航设施使用或者飞行员视线的灯光、标志或者物体；（4）种植影响飞行安全或者影响民用机场助航设施使用的植物；（5）放飞影响飞行安全的鸟类，升放无人驾驶的自由气球、系留气球和其他升空物体；（6）焚烧产生大量烟雾的农作物秸秆、垃圾等物质，或者燃放烟花、焰火；（7）在民用机场围界外5米范围内，搭建建筑物、种植树木，或者从事挖掘、堆积物体等影响民用机场运营安全的活动；（8）国务院民用航空主管部门规定的其他影响民用机场净空保护的行为。
