关于公共建筑消防报审图图纸审核标准条款

（消防培训）建筑施工图消防部分的详细审查内容建筑施工图消防部分的详细审查内容以下是消防设计中常要审的内容，我归纳了壹下，大家能够参考，有些数据详细的能够见相关规范，这里只是给个思路，设计中如果注意到了仍是能够减少不少后期修改的麻烦了。

主要是下面的内容：总平面布置、建筑耐火等级、平面布置中的防火防烟分区划分、安全疏散设计、防排烟和防爆泄压等1.建筑分类：高层建筑分为俩类：壹类高层建筑和二类高层建筑。

见《高规》第3.0.1条。

其余建筑分为工业建筑、9层以下的居住建筑（含9层）、建筑高度不超过24m的其他民用建筑、建筑高度超过24m的单层公共建筑地下民用建筑。

见《建规》第1.0.3条。

2.耐火等级：单、多层民用建筑及工业建筑的耐火等级分为四级：壹、二、三、四级。

《建规》第2.0.1条高层建筑的耐火等级分为二级：壹、二级。

《高规》第3.0.2条3.消防间距：民用建筑之间的防火间距不应小于表5.2.1、厂房之间的防火间距不应小于表3.3.1、室外变、配电站和建筑物、堆场、储罐之间的防火间距不应小于表3.3.10、汽车加油机、地下油罐和建筑物、铁路、道路之间的防火间距不应小于表3.3.11《高层民用建筑设计防火规范》涉及的有关防火间距分别见表4.2.1、第4.2.2条~4.2.4条和表4.2.5、第4.2.6条、表4.2.7的有关规定4.消防车道：1、当建筑物的沿街部分长度超过150m或总长度超过220m时，均应设置穿过建筑屋的消防车道。

2、超过3000个座位的体育馆、超过2000个座位的会堂和占地面积超过3000m2的展览馆等公共建筑，宜设环行消防车道3、供消防车取水的天然水源和消防水池应设置消防车道4、消防车道穿过建筑物的门洞时，其净宽和净高不应小于4m；门垛之间的净宽不应小于3.5m。

5、消防车道的宽度不应小于3.5m，道路上空遇有管架、栈桥翟幌碍物时，其净高不应小于4m。

6、环行消防车道至少应有俩处和其它车道相通。

消防图纸会审消防图纸会审是指对建造工程消防设计图纸进行审查和评审的过程。

通过会审，可以确保消防图纸符合相关法律法规和标准要求，从而提高建造物的消防安全性。

以下是消防图纸会审的标准格式文本：一、会审目的消防图纸会审的目的是确保消防设计图纸符合消防安全要求，减少火灾发生的概率，保护人民生命财产安全。

二、会审范围会审的范围包括但不限于以下内容：1. 消防设施的布置、数量、类型和规格是否符合消防设计要求；2. 消防设备的选型、安装位置和联动控制是否符合消防设计要求；3. 灭火器材的种类、数量和布置是否符合消防设计要求；4. 疏散通道、安全出口和疏散标识的设置是否符合消防设计要求；5. 消防给水系统、消防水源和消防水泵的设计是否符合消防设计要求；6. 火灾自动报警系统、消防联动控制系统和消防监控系统的设计是否符合消防设计要求；7. 烟气排烟系统、防排烟门窗和防火分区的设计是否符合消防设计要求；8. 其他与消防安全相关的设计要求。

三、会审程序消防图纸会审普通按照以下程序进行：1. 会前准备：组织会审人员，确定会审时间、地点和参会人员名单；2. 会议召开：主持人介绍会审目的和范围，会审人员逐项审查图纸内容，提出意见和建议；3. 讨论和决策：会审人员就审查内容进行讨论，达成一致意见，对不符合要求的部份提出修改意见；4. 编制会审报告：根据会审结果，编制会审报告，明确修改要求和责任单位；5. 修改和复审：责任单位按照会审报告要求进行修改，完成后进行复审，确保修改符合要求；6. 会审结论：根据复审结果，形成最终的会审结论，确定消防图纸是否通过会审。

四、会审要求1. 会审人员应具备相关的消防设计和审查经验，熟悉消防法律法规和标准规范；2. 会审应按照消防设计文件、消防法规和标准规范进行，确保会审结果符合法律法规和标准要求；3. 会审应注重细节，对消防设施、设备、材料、通道、出口等进行逐项审查，确保没有遗漏；4. 会审应注重整体性，对消防设计方案的合理性和协调性进行评估，确保设计方案的可行性；5. 会审应注重可操作性，对消防设施和设备的设置位置、操作方式等进行评估，确保操作便利性；6. 会审应注重可维护性，对消防设施和设备的维护保养要求进行评估，确保维护保养的可行性；7. 会审应注重可扩展性，对消防设施和设备的扩展需求进行评估，确保后期扩展的可行性；8. 会审应注重经济性，对消防设计方案的投资和运营成本进行评估，确保经济合理性。

消防图纸会审消防图纸会审是指在建筑工程设计阶段，对消防图纸进行全面、系统的审查和评估，以确保建筑物的消防设施和消防安全符合相关法律法规和标准要求。

下面将详细介绍消防图纸会审的标准格式文本。

一、会审目的消防图纸会审的目的是为了确保建筑物的消防设施和消防安全符合国家相关法律法规和标准要求，预防火灾事故的发生，保障人员生命财产安全。

二、会审范围消防图纸会审的范围包括但不限于以下内容：1. 消防设施的布局和设计方案；2. 消防疏散通道的设置和尺寸；3. 消防水源和消防水系统的设计；4. 消防电源和应急照明系统的设计；5. 消防报警系统和自动喷水灭火系统的设计；6. 火灾自动报警系统和灭火器材的布置；7. 灭火器材的选择和摆放；8. 紧急疏散指示标志的设置；9. 消防设备的材料和规格。

三、会审程序1. 会审前准备会审前，需准备好消防图纸、相关技术资料和会审记录表。

会审记录表应包括会审日期、会审人员名单、会审内容等。

2. 会审组成会审由消防设计专家、建筑设计师、消防工程师等相关人员组成。

会审人员应具备相关专业知识和经验。

3. 会审过程（1）对消防图纸进行逐页逐项的审查，确保消防设施和消防安全符合相关法律法规和标准要求；（2）对消防图纸中的消防设备、疏散通道、火灾报警系统等进行细致的检查，确认其合理性和有效性；（3）对消防图纸中的消防设备材料和规格进行评估，确保其符合相关标准和要求；（4）对消防图纸中的消防设备布局和设计方案进行评估，确保其合理性和可行性；（5）根据会审结果，提出合理化建议和改进建议，以优化消防设施和消防安全。

4. 会审记录会审过程中，需详细记录会审内容、意见和建议，并由会审人员签字确认。

会审记录应保存至少五年。

四、会审要求1. 会审人员应具备相关专业知识和经验，确保会审结果准确可靠；2. 会审应严格按照相关法律法规和标准进行，确保消防设施和消防安全符合要求；3. 会审应注重细节，对消防图纸中的每一项内容进行仔细检查，确保无遗漏；4. 会审结果应及时反馈给设计单位和建设单位，确保及时改正和完善；5. 会审记录应详细、准确，内容包括会审日期、会审人员名单、会审内容、意见和建议等。

建筑消防设计图纸审核与审批指南一、引言建筑消防设计图纸的审核与审批是确保建筑物在火灾发生时能够提供有效的消防安全措施的重要环节。

本文将介绍建筑消防设计图纸的审核与审批的步骤、要求和注意事项，以帮助相关参与方提高工作效率和准确性。

二、审核与审批的步骤1. 提交图纸建筑消防设计图纸的审核与审批开始于图纸的提交。

设计人员根据法律法规和消防设计规范，编制消防设计图纸，并按规定提交相关部门进行审核与审批。

2. 审核图纸审核部门在接收到提交的图纸后，将对其进行初步审核。

审核人员会对图纸的完整性、准确性和合规性进行评估，确保其符合相关法律法规和消防设计规范的要求。

3. 风险评估审核人员将对建筑物的消防风险进行评估。

这包括建筑的用途、面积、高度、建筑材料、逃生通道等因素的分析，以确定建筑物所需要的消防设施和措施。

4. 修订图纸基于风险评估的结果，审核人员会提出修改意见，并需要设计人员对图纸进行修订。

设计人员需要根据意见对图纸进行调整和补充，并确保修改后的图纸符合审核要求。

5. 终审与审批在设计人员完成修订后，审核部门会进行终审并作出审批决定。

若通过审核，审批部门会签发消防设计审查合格意见书或类似文件，标志着图纸审核与审批的完成。

三、审核与审批的要求1. 法律法规和标准的遵守图纸的审核与审批必须严格按照国家和地方相关消防法规、标准以及建筑设计规范进行。

设计人员应该了解并遵守这些规定，确保图纸的合规性。

2. 专职审核与审批人员审核与审批工作需要由经验丰富、专业素质较高的人员来完成。

相关部门应该配置专职审核与审批人员，确保整个审核与审批过程的专业性和准确性。

3. 及时和高效审核与审批的过程应该及时高效，避免拖延和不必要的耽搁。

相关部门应建立科学合理的工作流程，同时提供必要的支持和协助，以提高审核与审批的效率。

四、审核与审批的注意事项1. 规范化的图纸提交设计人员在提交图纸时，应按照相关规定的格式和要求进行提交。

图纸应清晰、准确地展现建筑消防设计方案，确保审核人员能够迅速理解和评估。

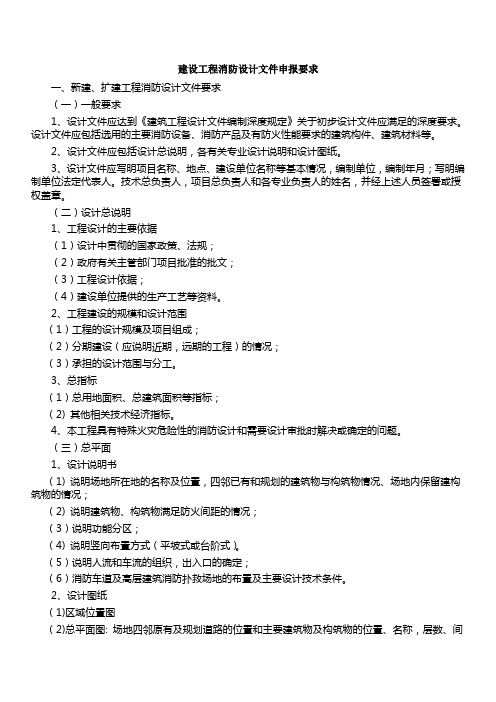

建设工程消防设计文件申报要求一、新建、扩建工程消防设计文件要求（一）一般要求1、设计文件应达到《建筑工程设计文件编制深度规定》关于初步设计文件应满足的深度要求。

设计文件应包括选用的主要消防设备、消防产品及有防火性能要求的建筑构件、建筑材料等。

2、设计文件应包括设计总说明，各有关专业设计说明和设计图纸。

3、设计文件应写明项目名称、地点、建设单位名称等基本情况，编制单位，编制年月；写明编制单位法定代表人。

技术总负责人，项目总负责人和各专业负责人的姓名，并经上述人员签署或授权盖章。

（二）设计总说明1、工程设计的主要依据（1）设计中贯彻的国家政策、法规；（2）政府有关主管部门项目批准的批文；（3）工程设计依据；（4）建设单位提供的生产工艺等资料。

2、工程建设的规模和设计范围（1）工程的设计规模及项目组成；（2）分期建设（应说明近期，远期的工程）的情况；（3）承担的设计范围与分工。

3、总指标（1）总用地面积、总建筑面积等指标；（2) 其他相关技术经济指标。

4、本工程具有特殊火灾危险性的消防设计和需要设计审批时解决或确定的问题。

（三）总平面1、设计说明书（1) 说明场地所在地的名称及位置，四邻已有和规划的建筑物与构筑物情况、场地内保留建构筑物的情况；（2) 说明建筑物、构筑物满足防火间距的情况；（3）说明功能分区；（4) 说明竖向布置方式（平坡式或台阶式）。

（5）说明人流和车流的组织，出入口的确定；（6）消防车道及高层建筑消防扑救场地的布置及主要设计技术条件。

2、设计图纸（1)区域位置图（2)总平面图: 场地四邻原有及规划道路的位置和主要建筑物及构筑物的位置、名称，层数、间距；建筑物，构筑物的位置、名称、层数；消防车道及高层建筑消防扑救场地的布置。

（四）建筑、结构1、设计说明书（1) 建筑分类和耐火等级、结构选型；（2）建筑物、构筑物使用功能和工艺要求，层数、层高和总高度；（3）建筑物的功能分区、平面布局；（4）防火防烟分区的划分、安全疏散和消防电梯等设计情况和所采取的特殊技术措施；（5）主要的技术经济指标包括能反映建筑规模的总建筑面积以及剧院、体育场馆、会堂、礼堂等场所的座位数、车库的停车位数量等；（6) 对需分期建设的工程，说明分期建设内容和对续建、扩建的设想及相关措施；2、设计图纸（1) 平面图：主要结构和建筑构配件，平面布置，房间功能和面积，安全疏散楼梯、走道，消防电梯，平面或空间的防火、防烟分区面积、分隔位置和分隔物；（2)立面图：立面外轮廓及主要结构和建筑部件的可见部分；屋顶、及屋顶高耸物、檐口（女儿墙）、室外地面、等主要标高或高度。

消防图纸审查最新规定建设工程施工图消防设计审查规则(试行)第一条[目的和范围]为规范建设工程施工图消防设计审查行为，保障审查质量，依据消防法规，制定本规则。

对新建、扩建、改建(含室内外装修、建筑保温、用途变更)等建设工程施工图消防设计文件进行技术审查，应当执行本规则。

第二条[审查依据]施工图消防设计技术审查应当依据现行消防法规、国家工程建设消防技术标准和其他相关技术标准。

依法需要专家评审的建设工程，专家评审意见可以作为审查依据。

第三条[审查内容]技术审查的主要内容是建设工程施工图消防设计是否符合现行国家工程建设消防技术标准和其他相关技术标准。

施工图审查机构应当按照《建设工程施工图消防设计技术审查要点》进行审查，并如实填写《建设工程施工图消防设计技术审查记录表》，表中未涵盖的其他消防设计内容，可依据此表格式自行续表。

第四条[问题解决]施工图审查机构、设计单位对消防技术标准理解存在分歧需要确认时，应当书面报告公安机关消防机构。

公安机关消防机构接到报告后，应当在10个工作日内组织消防技术专家委员会进行技术会商，形成书面意见。

如涉及规范条文解释的，按照有关规定执行。

第五条[结果判定]根据对建设工程消防安全的影响程度，审查内容分为A、B、C三类。

A类是指有关技术标准强制性条文规定的内容，B类是有关技术标准中带有“严禁”、“必须”、“应”、“不应”、“不得”要求的非强制性条文规定的内容，C类是指有关技术标准中带有“宜”、“不宜”、“可”要求的非强制性条文规定的内容。

(一)任一A类、B类内容不符合有关技术标准要求的，判定为不合格。

(二)C类内容不符合有关技术标准要求的，对于影响建设工程消防安全功能实现的，判定为不合格;对于不影响建设工程消防安全功能实现的，可判定为合格，但应在审查合格书中注明。

第六条[审查报告]审查结束后，施工图审查机构应当向建设单位出具建设工程施工图消防设计文件审查合格书或审查意见告知书，加盖审查机构公章和省住房城乡建设主管部门颁发的认定资格专用章。

建筑消防设计图纸审核与审批指南随着城市建设的不断发展，建筑消防安全问题日益凸显。

为了确保建筑物的消防安全，各地政府部门对建筑消防设计图纸的审核与审批工作越来越重视。

本文将探讨建筑消防设计图纸审核与审批的指南，以帮助相关部门和设计师更好地进行工作。

一、背景介绍建筑消防设计图纸是指建筑物的消防系统设计方案，包括消防水源、消防设备、疏散通道、防火分区等内容。

审核与审批建筑消防设计图纸的目的是确保建筑物在发生火灾时能够及时发现、报警、疏散和灭火，保障人员生命财产安全。

二、审核要点1.合规性检查审核人员首先要检查建筑消防设计图纸是否符合国家和地方相关消防安全标准，包括建筑消防设计规范、建筑设计防火规范等。

同时，还要关注建筑物的用途、建筑面积、人员密度等因素，确保设计方案的科学性和可行性。

2.消防设备配置审核人员要仔细检查建筑消防设计图纸中的消防设备配置情况，包括消防水源、消防水泵、消防栓、灭火器、自动喷水灭火系统等。

确保消防设备的类型、数量、位置等满足消防安全要求，并且能够有效应对各种火灾情况。

3.疏散通道设计疏散通道是建筑物中最重要的消防设施之一，审核人员要仔细检查建筑消防设计图纸中的疏散通道设计情况。

包括疏散楼梯、疏散门、疏散走廊等，确保设计合理、通畅，并且满足人员疏散的需求。

4.防火分区划分防火分区是建筑物中的重要消防安全措施，审核人员要检查建筑消防设计图纸中的防火分区划分情况。

确保建筑物内部划分合理，能够有效隔离火灾，防止火势蔓延。

三、审批程序1.申请材料准备设计师在申请建筑消防设计图纸审核与审批时，需准备相关申请材料，包括建筑消防设计图纸、设计说明、设计计算书等。

材料要齐全、准确，以便审核人员进行审核工作。

2.提交申请设计师将申请材料提交给相关部门，包括建设部门、消防部门等。

申请材料的提交方式可以是纸质材料或电子版，具体要求可咨询相关部门。

3.审核与审批相关部门收到申请材料后，将组织审核人员进行审核工作。

建筑消防工程设计审图的规则及要点l施工图审查要点现将建筑给排水、消防、人防工程供水系统审图的几个大原则和按图纸目录分述的要点介绍如下。

1．1审图原则设计是否符合国家有关技术政策和标准规范《建筑工程没计文件》编制深度的规定。

图纸资料是否齐全，能否满足施工需要。

设计是否合理，有无遗漏。

图纸中的标注有无错误。

有关管道编号、设备型号是否完整无误。

有关部位的标高、坡度、坐标位置是否正确。

材料名称、规格型号、数最是否正确完整。

设计说明及设计图中的技术要求是否明确。

设计是否符合企业施工技术装备条件。

如需要采用特殊措施时，技术上有无困难，能否保证施工质量和施工安全。

设计意图、工程特点、设备设施及其控制工艺流程。

工艺要求是否明确。

各部分设计是否明确，是否符合工艺流程和施工工艺要求。

管道安装位置是否美观和使用方便。

管道、组件、设备的技术特性，如工作压力、温度、介质是否清楚。

对固定、防振、保温、防腐、隔热部位及采用的方法、材料施工技术要求有漆色规定是否明确。

需要采用特殊施工方法、施工手段、施工机具的部位要求和作法是否明确。

有无特殊材料要求，其规格、品种、数量能否满足要求，有无材料代用的可能性。

l.2 审图要点总说明。

设计说明应包括设计依据、设计范围、给排水、消防各个系统扼要的叙述。

管材及接口、阀门及阀件、管道敷设、管道压力、防腐油漆、管道及设备保温等内容。

主要设备、材料表中的水泵、水处理设备、水加热设备、冷却塔、消防设施、卫生器具等的造型是否安全合理。

管道、设备的防隔振、消声、防水锤、防膨胀、防伸缩沉降、防污染、防露、防冻、防气泄水、固定、保温、检查、维护等是否采取有效合理的措施。

是否按消防规范的要求设置了相应的消火栓、自动喷水灭火、气体灭火、水喷雾灭火、灭火器等系统和设施，消防水量计算是否合理。

是否选用了淘汰产品。

给排水平面图。

生活水池、水箱是否为独立的结构型式。

给水管道与水加热设备及可能引起回流的卫生设备的连接是否有防止回流污染的措施。

一、建筑物的耐火等级1、建筑物的耐火等级分为四级，一二类三四类.2、节点缝隙或金属承重构件节点的外露部位，应做防火保护层.3、民用建筑的耐火等级、层数、长度和面积，一二级最大防火分区的长度250米。

最大允许建筑面积2500平方米。

4、对于地下房间、无窗房间或有固定窗扇的地上房间，以及超过20m且无自然排烟的疏散走道或有直接自然通风、但长度超过40m的疏散内走道，应设机械排烟设施.5、关于排烟(1)建筑高度超过32米，应设机械排烟设施。

（2）内走廊超过20米。

并设有自然采光、自然通风设施.应设机械排烟设施。

（3)面积超过100平方米，应设机械排烟设施.（4）通风和空调系统应设置排烟系统应设机械排烟设施。

▌二、建筑防火分区、防火间距及疏散出口6、建筑物内如设有上下层相连通的走马廊、自动扶梯等开口部位时，应按上、下连通层作为一个防火分区。

7、地下、半地下建筑内的防火分区间应采用防火墙分隔，每个防火分区的建筑面积不应大于500m2。

8、当设置自动灭火系统时，每个防火分区的最大允许建筑面积可增加到1000m2.局部设置时,增加面积应按该局部面积的一倍计算.9、民用建筑的防火间距：民用建筑之间的防火间距,6－9米.10、公共建筑和通廊式居住建筑安全出口的数目不应少于两个。

11、九层及九层以下，建筑面积不超过500m2的塔式住宅，可设一个楼梯。

12、高层建筑安全处口或疏散口必须设置两个安全出口。

13、建筑中的安全出口或疏散出口应分散布置。

建筑中相邻2个安全出口或疏散出口最近边缘之间的水平距离不应小于5。

0m。

14、直接通向公共走道的房间门至最近的外部出口或封闭楼梯间的距离:一级二级25米，环形通道22米。

设有自动喷水系统的建筑疏散距离可增加25％.15、楼梯间的首层应设置直接对外的出口，当层数不超过四层时，可将对外出口设置在离楼梯间不超过15m处。

16、太平门应为推闩式外开门。

17、变压器室与配电室之间的隔墙，应设防火墙。
