2019年高考物理总复习传感器专题卷【含答案】

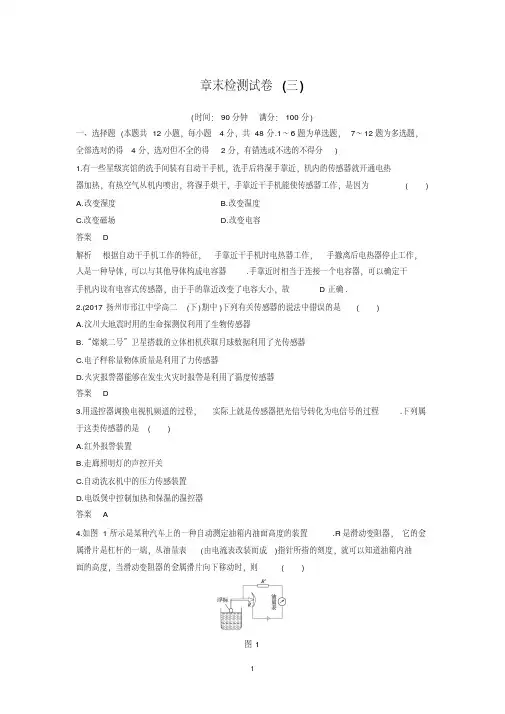

章末检测试卷(三)(时间：90分钟满分：100分)一、选择题(本题共12小题，每小题4分，共48分.1～6题为单选题，7～12题为多选题，全部选对的得4分，选对但不全的得2分，有错选或不选的不得分)1.有一些星级宾馆的洗手间装有自动干手机，洗手后将湿手靠近，机内的传感器就开通电热器加热，有热空气从机内喷出，将湿手烘干，手靠近干手机能使传感器工作，是因为() A.改变湿度 B.改变温度C.改变磁场D.改变电容答案 D解析根据自动干手机工作的特征，手靠近干手机时电热器工作，手撤离后电热器停止工作，人是一种导体，可以与其他导体构成电容器.手靠近时相当于连接一个电容器，可以确定干手机内设有电容式传感器，由于手的靠近改变了电容大小，故D正确.扬州市邗江中学高二(下)期中)下列有关传感器的说法中错误的是()2.(2017·A.汶川大地震时用的生命探测仪利用了生物传感器B.“嫦娥二号”卫星搭载的立体相机获取月球数据利用了光传感器C.电子秤称量物体质量是利用了力传感器D.火灾报警器能够在发生火灾时报警是利用了温度传感器答案 D3.用遥控器调换电视机频道的过程，实际上就是传感器把光信号转化为电信号的过程.下列属于这类传感器的是()A.红外报警装置B.走廊照明灯的声控开关C.自动洗衣机中的压力传感装置D.电饭煲中控制加热和保温的温控器答案 A4.如图1所示是某种汽车上的一种自动测定油箱内油面高度的装置.R是滑动变阻器，它的金属滑片是杠杆的一端，从油量表(由电流表改装而成)指针所指的刻度，就可以知道油箱内油面的高度，当滑动变阻器的金属滑片向下移动时，则()图1A.电路中的电流减小，油箱油面降低B.电路中的电流减小，油箱油面升高C.电路中的电流增大，油箱油面降低D.电路中的电流增大，油箱油面升高答案 D解析当油箱油面升高时，由于浮力作用使金属滑片向下移动，回路电阻减小，电流增大，故D项正确.5.某仪器内部电路如图2所示，其中M是一个质量较大的金属块，左、右两端分别与金属丝制作的弹簧相连，并套在光滑水平细杆上，a、b、c三块金属片的间隙很小(b固定在金属块上).当金属块处于平衡时两根弹簧均处于原长状态.若将该仪器固定在一辆汽车上，则下列说法正确的是()图2A.当汽车加速前进时，甲灯亮B.当汽车加速前进时，乙灯亮C.当汽车刹车时，乙灯亮D.当汽车刹车时，甲、乙灯均不亮答案 B解析向前加速时，M向左移动，b与a接触，乙灯亮；当刹车时，M向右移动，b与c接触，甲灯亮.故选项B正确.南京市第三次模拟考试)如图3所示的电路，R1、R2、R4均为定值电阻，R3为热敏电6.(2017·阻(温度升高，电阻减小)，电源的电动势为E，内阻为r，起初电容器中悬停一质量为m的带电尘埃，当环境温度降低时，下列说法正确的是()图3A.电压表和电流表的示数都减小B.电压表和电流表的示数都增大C.电压表和电流表的示数变化量之比保持不变D.带电尘埃将向下极板运动答案 C解析当环境温度降低时，热敏电阻阻值增大，电路外电阻增大，总电流变小，路端电压增大，电流表示数变小，电阻R1的电压变小，所以并联部分的电压增大，可见电压表示数增大，A、B错误；电容器的电压增大，板间场强增大，带电尘埃所受电场力增大，所以带电尘埃将向上运动，D错误；由闭合电路欧姆定律可知，电压表和电流表的示数变化量之比ΔUΔI＝－(R1＋r)，即不变，C正确.7.下列说法正确的是()A.热敏电阻是把热量这个热学量转换为电阻这个电学量的元件B.金属热电阻的化学稳定性好，但灵敏度差C.电熨斗中的双金属片是温度传感器D.霍尔元件是能够把磁感应强度这个磁学量转换为电压的传感元件答案BCD解析热敏电阻是把温度这个热学量转换为电阻这个电学量的元件，A错误.8.电容式话筒的保真度比动圈式话筒好，其工作原理如图4所示.Q是绝缘支架，薄金属膜M 和固定电极N形成一个电容器，被直流电源充电.当声波使膜片振动时，电容发生变化，电路中形成变化的电流.当膜片向右运动的过程中，则()图4A.电容变大B.电容变小C.导线AB中有向左的电流D.导线AB中有向右的电流答案AC9.如图5所示电路中，电源电动势为E，内阻为r，R T为负温度系数热敏电阻，R G为光敏电阻，闭合开关后，小灯泡L正常发光，由于环境改变(光照或温度)，发现小灯泡亮度变暗，则引起小灯泡变暗的原因可能是()图5。

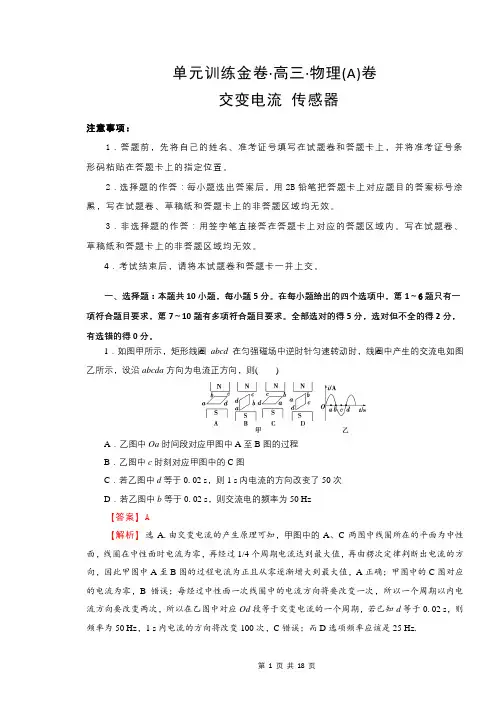

第 1 页 共 1 页单元训练金卷·高三·物理(A)卷交变电流 传感器注意事项：1．答题前，先将自己的姓名、准考证号填写在试题卷和答题卡上，并将准考证号条形码粘贴在答题卡上的指定位置。

2．选择题的作答：每小题选出答案后，用2B 铅笔把答题卡上对应题目的答案标号涂黑，写在试题卷、草稿纸和答题卡上的非答题区域均无效。

3．非选择题的作答：用签字笔直接答在答题卡上对应的答题区域内。

写在试题卷、草稿纸和答题卡上的非答题区域均无效。

4．考试结束后，请将本试题卷和答题卡一并上交。

一、选择题：本题共10小题，每小题5分。

在每小题给出的四个选项中，第1～6题只有一项符合题目要求，第7～10题有多项符合题目要求。

全部选对的得5分，选对但不全的得2分，有选错的得0分。

1．如图甲所示，矩形线圈abcd 在匀强磁场中逆时针匀速转动时，线圈中产生的交流电如图乙所示，设沿abcda 方向为电流正方向，则()A ．乙图中Oa 时间段对应甲图中A 至B 图的过程 B ．乙图中c 时刻对应甲图中的C 图C ．若乙图中d 等于0.02 s ，则1 s 内电流的方向改变了50次D ．若乙图中b 等于0.02 s ，则交流电的频率为50 Hz 【答案】A【解析】选A .由交变电流的产生原理可知，甲图中的A 、C 两图中线圈所在的平面为中性面，线圈在中性面时电流为零，再经过1/4个周期电流达到最大值，再由楞次定律判断出电流的方向，因此甲图中A 至B 图的过程电流为正且从零逐渐增大到最大值，A 正确；甲图中的C 图对应的电流为零，B 错误；每经过中性面一次线圈中的电流方向将要改变一次，所以一个周期以内电流方向要改变两次，所以在乙图中对应Od 段等于交变电流的一个周期，若已知d 等于0.02 s ，则频率为50 Hz ，1 s 内电流的方向将改变100次，C 错误；而D 选项频率应该是25 Hz .2．(2018·东北三校联考)关于图甲、乙、丙、丁，下列说法正确的是( )A ．图甲中电流的峰值为2 A ，有效值为 2 A ，周期为5 sB ．图乙中电流的峰值为5 A ，有效值为2.5 2 AC ．图丙中电流的峰值为2 A ，有效值为 2 AD ．图丁中电流的最大值为4 A ，有效值为 2 A ，周期为2 s 【答案】B【解析】选B .图甲是正弦式交变电流图线，峰值(最大值)为2 A ，有效值是峰值的12，即 2 A ，周期为4 s ，所以A 选项错误；图乙电流大小改变但方向不变，所以不是交变电流，计算有效值时因为热效应与电流方向无关，所以仍是峰值的12，即2.5 2 A ，所以B 选项正确；图丙是图甲减半的脉冲电流，有效值不可能为峰值的12，所以C 选项错误；图丁是交变电流图线，周期为2 s ，根据有效值定义则有：42×R ×T 2＋32×R ×T2＝I 2RT ，解得电流有效值I ＝2.5 2 A ，所以D 选项错误．3.如图，实验室一台手摇交流发电机，内阻r ＝1.0 Ω，外接R ＝9.0 Ω的电阻．闭合开关S ，当发电机转子以某一转速匀速转动时，产生的电动势e ＝102sin 10πt (V)，则( )A ．该交变电流的频率为10 HzB ．该电动势的有效值为10 2 VC ．外接电阻R 所消耗的电功率为10 WD ．电路中理想交流电流表A 的示数为1.0 A 【答案】D【解析】选D .因e ＝102sin 10πt (V)，故ω＝10π rad/s ，f ＝ω2π＝5 Hz ，选项A 错误；E m ＝10 2 V ，故其有效值E ＝E m2＝10 V ，选项B 错误；交流电表的示数及功率的计算均要用有效值，因此电路中理想交流电流表A 的示数I ＝ER ＋r ＝1.0 A ，选项D 正确；外接电阻R 所消耗功率为P ＝I 2R＝1.02×9 W ＝9 W ，选项C 错误．4．如图甲所示，为一种调光台灯电路示意图，它通过双向可控硅电子器件实现了无级调节亮第 3 页 共 3 页度．给该台灯接220 V 的正弦交流电后加在灯管两端的电压如图乙所示，则此时交流电压表的示数为()A ．220 VB ．110 VC .2202 VD ．1102V【答案】B【解析】选B .设电压的有效值为U ，根据有效值定义有⎝⎛⎭⎫22022R·T 2＝U 2RT ，解得U ＝110 V ，则B 正确．5.一台理想变压器的原、副线圈的匝数比是5∶1，原线圈接入电压为220 V 的正弦交流电，各元件正常工作，一个理想二极管和一个滑动变阻器R 串联接在副线圈上，如图所示，电压表和电流表均为理想交流电表．则下列说法正确的是( )A ．原、副线圈中的电流之比为5∶1B ．电压表的读数约为44 VC ．若滑动变阻器接入电路的阻值为20 Ω，则1分钟产生的热量为2 904 JD ．若将滑动变阻器的滑片向上滑动，则两电表读数均增大 【答案】C【解析】选C .理想二极管的特点是正向的电流通过时电阻很小，反向的电流通过时电阻很大，认为断路，理想二极管的作用是只允许正向的电流通过．由于原、副线圈中的电流之比与匝数之比成反比，所以电流之比为1∶5，A 选项错误；原、副线圈的电压之比和匝数之比成正比，所以副线圈两端电压为U 2＝44 V ，但二极管具有单向导电性，根据有效值的定义有U 22R ×T 2＝U 2R ×T ，从而求得电压表两端电压有效值为U ＝22 2 V ，B 选项错误；1 min 产生的热量为Q ＝U 2R t ＝2 904J ，C 选项正确；将滑动变阻器滑片向上滑动，接入电路中的阻值变小，但对原、副线圈两端的电压无影响，即电压表的读数不变，电流表的读数变大，所以D 选项错误．6．(2018·唐山模拟)如图所示，理想变压器的原、副线圈匝数之比为2∶1，原线圈接在u ＝2202sin 100πt (V)的交流电源上，副线圈一端接有R ＝55 Ω的负载电阻、熔断电流为1 A 的保险丝和一个灯泡D ，电流表为理想电表．下列说法正确的是( )A ．S断开时，原线圈中电流表的读数为 2 A B ．S 断开时，原线圈的输入功率为220 2 WC ．副线圈中输出交流电的周期为50 sD ．S 闭合时，灯泡D 正常发光，原线圈中电流表读数不会超过1.5 A 【答案】D【解析】选D .由交流电源瞬时值表达式可知其原线圈两端电压的有效值为220 V ，根据理想变压器变压规律U 1U 2＝n 1n 2可知，副线圈输出电压有效值为U 2＝110 V ，由欧姆定律可知通过电阻的电流I 2＝U 2R ＝2 A ，由变压器变流规律I 1I 2＝n 2n 1可知，原线圈输入电流为1 A ，故电流表示数为1 A ，A项错误；原线圈的输入功率P 1＝U 1I 1＝220 W ，B 项错误；变压器不改变交流电的周期，由瞬时值表达式可知，交流电的周期为0.02 s ，C 项错误；通过灯泡的电流有效值最大为1 A ，故通过副线圈的最大电流为3 A ，由变压器变流规律可知，原线圈输入电流有效值最大为1.5 A ，故D 项正确．7．如图是手机充电器的内部电路核心部分的简化模型，将变压器和二极管都视为理想元件，已知变压器的原、副线圈匝数比为20∶1，A 、B 端输入电压为U 1＝2202sin 100πt (V)，对于输出端CD (OD 为副线圈的中心抽头)( )A ．输出电压的有效值为11 VB ．输出电压的有效值为5.5 VC ．CD 端的输出功率和AB 端的输入功率之比为1∶2 D ．CD 端的输出功率和AB 端的输入功率之比为1∶1 【答案】BD【解析】选BD .由于OD 为副线圈的中心抽头，AB 与CD 线圈匝数之比为40∶1，则线圈CD 间电压的最大值为1122 V ，而本题中的两个二极管相当于把CD 之间的交变电压的负半部分对称地变为正半部分，这样交变电流就全部变为正值，且周期为原来的一半，因而有效值为5.5 V ，A 错误，B 正确．变压器AB 端的输入功率等于CD 端的输出功率，因而C 错误，D 正确．8．(2017·高考江苏卷)某音响电路的简化电路图如图所示，输入信号既有高频成分，也有低频成分，则( )A ．电感L 1的作用是通高频B ．电容C 2的作用是通高频 C ．扬声器甲用于输出高频成分D ．扬声器乙用于输出高频成分 【答案】BD【解析】选BD .电感线圈有通低频、阻高频的作用，因此A 项错误；电容器有通高频、阻低频的作用，因此B 项正确；由此可以判断，扬声器甲主要用于输出低频成分，扬声器乙用于输出高频成分，C 项错误，D 项正确．9．图甲是小型交流发电机的示意图，两磁极N 、S 间的磁场可视为水平方向的匀强磁场，A第 5 页 共 5 页为交流电流表，线圈绕垂直于磁场的水平轴OO ′沿逆时针方向匀速转动，从图示位置开始计时，产生的交变电流随时间变化的图象如图乙所示，以下判断正确的是()A ．电流表的示数为10 AB ．线圈转动的角速度为50π rad/sC ．0.01 s 时线圈平面与磁场方向平行D ．0.02 s 时电阻R 中电流的方向自右向左 【答案】AC【解析】选AC .根据i －t 图象可知，电流最大值I m ＝10 2 A ，有效值I ＝I m2＝10 A ，选项A 正确；交变电流的周期T ＝2×10－2 s ，角速度ω＝2πT ＝100π rad/s ，选项B 错误；从图示位置开始转动时，经0.01 s 线圈回到水平状态，线圈平面与磁场方向平行，选项C 正确；根据右手定则，在0.02 s 时，线圈经过一个周期，即在图示位置，电阻R 中的电流方向自左向右，因此选项D 错误．10.(2018·东北三校联考)如图所示，空间中有范围足够大的匀强磁场，磁场方向竖直向下，在其间竖直放置两彼此正对的相同金属圆环，两环相距L ，用导线将环与外电阻相连，现用外力使金属杆沿两环做匀速圆周运动．若已知磁感应强度大小为B ，圆环半径为R ，杆转动角速度为ω，金属杆和电阻的阻值均为r ，其他电阻不计，则( )A ．当金属杆从圆环最高点向最低点转动过程中，流过外 电阻的电流先变大后变小B ．当金属杆从圆环最高点向最低点转动过程中，流过外 电阻的电流先变小后变大C ．流过外电阻电流的有效值为2BLωR4rD ．流过外电阻电流的有效值为2πB ωR 24r【答案】BC【解析】选BC .金属杆从圆环最高点向最低点转动的过程中，垂直磁场方向的分速度先减小再增大，因而流过外电阻的电流先减小再增大，选项A 错误，选项B 正确；杆沿圆环的匀速率运动等效为以两环圆心连线为转动轴、长为L 、宽为R 的矩形线框的匀速转动，因此产生正弦交流电，遵守I ＝I m 2的关系．电动势的最大值为E m ＝BLωR ，I m ＝E m 2r ，I ＝I m 2＝2BLωR 4r ，故选项C 正确、D错误．二、非选择题：本大题共4小题，共60分。

历年（2019-2023）高考物理真题专项（电磁感应）练习一、单选题1．（2023ꞏ全国ꞏ统考高考真题）一学生小组在探究电磁感应现象时，进行了如下比较实验。

用图（a）所示的缠绕方式，将漆包线分别绕在几何尺寸相同的有机玻璃管和金属铝管上，漆包线的两端与电流传感器接通。

两管皆竖直放置，将一很小的强磁体分别从管的上端由静止释放，在管内下落至管的下端。

实验中电流传感器测得的两管上流过漆包线的电流I随时间t的变化分别如图（b）和图（c）所示，分析可知（ ）A．图（c）是用玻璃管获得的图像B．在铝管中下落，小磁体做匀变速运动C．在玻璃管中下落，小磁体受到的电磁阻力始终保持不变D．用铝管时测得的电流第一个峰到最后一个峰的时间间隔比用玻璃管时的短2．（2023ꞏ北京ꞏ统考高考真题）如图所示，光滑水平面上的正方形导线框，以某一初速度进入竖直向下的匀强磁场并最终完全穿出。

线框的边长小于磁场宽度。

下列说法正确的是（）A．线框进磁场的过程中电流方向为顺时针方向B．线框出磁场的过程中做匀减速直线运动C．线框在进和出的两过程中产生的焦耳热相等D．线框在进和出的两过程中通过导线横截面的电荷量相等3．（2023ꞏ北京ꞏ统考高考真题）如图所示，L是自感系数很大、电阻很小的线圈，P、Q 是两个相同的小灯泡，开始时，开关S处于闭合状态，P灯微亮，Q灯正常发光，断开开关（）A．P与Q同时熄灭B．P比Q先熄灭C．Q闪亮后再熄灭D．P闪亮后再熄灭4．（2023ꞏ海南ꞏ统考高考真题）汽车测速利用了电磁感应现象，汽车可简化为一个矩形线圈abcd，埋在地下的线圈分别为1、2，通上顺时针（俯视）方向电流，当汽车经过线圈时（）A．线圈1、2产生的磁场方向竖直向上B．汽车进入线圈1过程产生感应电流方向为abcdC．汽车离开线圈1过程产生感应电流方向为abcdD．汽车进入线圈2过程受到的安培力方向与速度方向相同5．（2023ꞏ辽宁ꞏ统考高考真题）如图，空间中存在水平向右的匀强磁场，一导体棒绕固定的竖直轴OP在磁场中匀速转动，且始终平行于OP。

课时作业四十五传感器及其工作原理(限时：45分钟)(班级________姓名________)1．(多选)下面哪些技术涉及到传感器的应用()A．宾馆的自动门B．工厂、电站的静电除尘C．家用电饭煲的跳闸和保温D．声控开关2．(多选)如图所示，R是光敏电阻，当它受到的光照强度增大时()第2题图A．灯泡L变暗B．光敏电阻R上的电压增大C．电压表V的读数减小D．电容器C的带电荷量增大3．(多选)有一种力传感器，其原理图如下图所示，主要由三部分构成：弹簧、带一定电量且两板间有一光滑可移动的电介质板(和弹簧连在一起)的平行板电容器、显示拉力的仪表(实质上是一个电位计)．不加拉力时电介质板刚好与电容器两板正对．下列说法中正确的是()第3题图A．该测力计大刻度与电位计的大刻度相对应B．该测力计大刻度与电位计的小刻度相对应C．增大电容器带电量可提高该测力计的灵敏度D．增大弹簧的劲度系数可提高该测力计的灵敏度4．(多选)水中含有离子化学物质浓度越高其导电性能越好；某同学设计这样一款仪器来测量化学物质浓度，其原理可简化如下图所示：浓度计的关键部位本质上就是一个灵敏电流计经校对而得，两块金属板插在容器中固定位置，向容器中倒入被测水即可进行测量，下列说法正确的是()第4题图A．浓度计浓度大处应与灵敏电流计刻度小处对应B．浓度计浓度大处应与灵敏电流计刻度大处对应C．每次测量时倒入水的深度应有一个特定值D．每次测量时倒入水的深度没有一个特定值5．(多选)利用光敏电阻制作的光传感器记录了传送带上工件的输送情况．如图甲所示为某工厂成品包装车间的光传感记录器，光传感器B能接收到发光元件A发出的光，每当工件挡住A发出的光时，光传感器就输出一个电信号，并在屏幕上显示出电信号与时间的关系，如图乙所示．若传送带始终匀速运动，每两个工件间的距离为0.1 m，则下列说法中正确的是()第5题图A．传送带运动的速度是0.1 m/sB．传送带运动的速度是0.2 m/sC．该传送带每小时输送3600个工件D．该传送带每小时输送7200个工件6．(多选)下列关于电熨斗的说法中，正确的是()A．电熨斗中的双金属片是一种半导体材料B．电熨斗能自动控制温度主要利用了双金属片中两片金属的膨胀系数相同C．常温下，双金属片上下触点是接触的；温度过高时，双金属片发生弯曲使上下触点分离D．需要较高温度熨烫时，要调节温度旋钮，使升降螺丝下移并推动弹性铜片下移7．(多选)如图所示是电饭锅的结构图，如果感温磁体的“居里温度”为103 ℃时，下列说法中正确的是()第7题图A．常温下感温磁体具有较强的磁性B．当温度超过103 ℃，感温磁体的磁性较强C．饭熟后，水分被大米吸收，锅底的温度会超过103 ℃，这时开关按钮会跳起D．常压下只要锅内有水，锅内的温度就不可能达到103 ℃8．利用霍尔效应制作的霍尔元件，广泛应用于测量和自动控制等领域．如图是霍尔元件的工作原理示意图，磁感应强度B垂直于霍尔元件的工作面向下，通入图示方向的电流I，C、D两侧面会形成电势差U CD.下列说法中正确的是()第8题图A．电势差U CD仅与材料有关B．若霍尔元件的载流子是自由电子，则电势差U CD＞0C．仅增大磁感应强度时，电势差U CD变大D．在测定地球赤道上方的地磁场强弱时，元件的工作面应保持水平9．(多选)燃气灶的点火开关有两种：一种是电脉冲点火开关，它是依靠干电池产生的电流脉冲经变压器输出非常高的电压，击穿空气后点火；另一种是电子压电点火开关，它的工作原理是压电陶瓷片受一定方向的外力作用而发生机械形变，相应地输出很高的电压，击穿空气后点火．下列关于这两种点火开关的说法中，正确的是()A．电脉冲点火开关是一种传感器B．电子压电点火开关是一种传感器C．压电陶瓷片完成的能量转化是电能转化为光能D．压电陶瓷片完成的能量转化是机械能转化为电能10．(16年全国卷Ⅰ)现要组装一个由热敏电阻控制的报警系统，要求当热敏电阻的温度达到或超过60 ℃时系统报警．提供的器材有：热敏电阻，报警器(内阻很小，流过的电流超过I c时就会报警)，电阻箱(最大阻值为999.9 Ω)，直流电源(输出电压为U，内阻不计)，滑动变阻器R1(最大阻值为1 000 Ω)，滑动变阻器R2(最大阻值为2 000 Ω)，单刀双掷开关一个，导线若干．在室温下对系统进行调节，已知U约为18 V，I c约为10 mA；流过报警器的电流超过20 mA时，报警器可能损坏；该热敏电阻的阻值随温度升高而减小，在60 ℃时阻值为650.0 Ω.(1)完成待调节的报警系统原理电路图的连线．第10题图(2)电路中应选用滑动变阻器________(选填“R1”或“R2”)．(3)按照下列步骤调节此报警系统：①电路接通前，需将电阻箱调到一固定的阻值，根据实验要求，这一阻值为____Ω；滑动变阻器的滑片应置于______(选填“a”或“b”)端附近，不能置于另一端的原因是________________________________________．②将开关向______(选填“c”或“d”)端闭合，缓慢移动滑动变阻器的滑片，直至____________．(4)保持滑动变阻器滑片的位置不变，将开关向另一端闭合，报警系统即可正常使用．课时作业(四十五) 传感器及其工作原理1.ACD 【解析】 传感器是将所感受到的不便于测量的物理量(如力、热、光、声等)转换成便于测量的物理量(一般是电学量)的一类元件，故选项ACD 对；静电除尘属于静电现象的应用，选项B 错．2．CD 【解析】 当光敏电阻受到的光照强度增大时，光敏电阻阻值减小，电源输出电流增大，电源路端电压降低，电压表V 的读数减小，光敏电阻R 上的电压减小，灯泡L 变亮，电容器C 两端电压增大，电容器C 的带电量增大，选项CD 正确AB 错误．3．AC 【解析】 拉力增大时两板间电介质减少，电容器电容减小，根据U ＝Q C可知在电量一定情况下电势升高，故A 正确B 错误；在电容不变情况下，通过改变电量改变两板电势差，由U ＝Q C知ΔU ∝Q ，故C 选项正确；增大弹簧的劲度系数，加相同的力电介质板被拉出少，电容器电容变化相对小，在电量一定情况下，其电压变化ΔU 也小，故将降低灵敏度，D 错；选AC.4．BC 【解析】 若浓度高，其导电性能好，根据电阻定律R ＝ρl S，该部分电阻小，电流大，故A 错B 正确；若深度不确定，相当于水那部分导体正对面积不确定，根据电阻定律亦将影响电阻，这样除浓度因素外又多了一个因素，应予以排除，故C 选项正确D 错误．选BC.5．BD 【解析】 由于光照到传感器B 上时光敏电阻变小，电信号就要发生变化，从U -t 图象可以看到，每0.5 s 电信号电压值变化一次，说明每经过T ＝0.5 s 就有一件工件通过，故每小时有工件N ＝7200件，D 正确；两工件间距离为L ＝0.1 m ，传送带的速度v ＝L T＝0.2 m/s ，B 正确，A 错误．6．CD 【解析】 电熨斗的双金属片，金属是导体．故A 错误．电熨斗能自动控制温度主要是利用双金属片两片金属膨胀程度不同而发生弯曲断开电路．故B 错误，C 正确．温度越高，双金属片弯曲越大，所以升降螺丝下移．故D 正确．故选CD.7．ACD 【解析】 常温下感温磁体具有较强的磁性，温度到约103 ℃，失去铁磁性．常压下只要锅内有水，因水的沸点为100 ℃，水未完全蒸发掉前其温度就不会升高到103 ℃，开关按钮就不会自动跳起．8．C 【解析】 根据左手定则，电子向C 侧面偏转，C 表面带负电，D 表面带正电，所以D 表面的电势高，则U CD ＜0.CD 间存在电势差，之间就存在电场，电子在电场力和洛伦兹力作用下处于平衡，设霍尔元件的长宽高分别为a 、b 、c ，有：qU /b ＝q v B I ＝nq v S ＝nq v bc 则：U ＝BInqc .故A 错误，B 错误，C 正确．在测定地球赤道上方的地磁场强弱时，应将元件的工作面保持竖直，让磁场垂直通过．故D 错误．9．BD 【解析】 电脉冲点火开关干电池作电源使用集成块产生高压脉冲．所以不是传感器，故A 错误；电子压电点火开关是压力转换成电压．故B 正确；压电陶瓷片完成的是将机械能转化电能．故C 错误；压电陶瓷片完成的是将机械能转化电能．故D 正确；故选BD.10．(1)见解析 (2)R 2 (3)①650.0 b 若置于另一端则流过报警器的电流超过20mA ，报警器可能损坏 ②c 报警器开始报警【解析】 (1)电路连接如图所示：第10题图(2)据R＝UI C－R t＝1800 Ω－650 Ω＝1150 Ω，可知电路中应选用滑动变阻器R2.(3)调试时将电阻箱调到热敏电阻在60℃时的阻值，即650.0Ω，滑动变阻器的滑片应置于阻值最大处，即b端附近，若置于另一端，则流过报警器的电流超过20mA，报警器可能损坏．开关向c端闭合，缓慢移动滑动变阻器的滑片，直至报警器开始报警，调试完成．。
