2019年高考物理备考中等生百日捷进提升系列专题19电学实验{含解析}

（3）该小组测出热敏电阻1R 的U-I 图线如图甲中曲线Ⅰ所示，说明该热敏电阻是热敏电阻________。

（填PTC 或NTC ）（4）该小组又通过查阅资料得出了热敏电阻2R 的U-I 图线如图甲中曲线Ⅱ所示。

然后又将热敏电阻12R R 、分别与某电池组连成如图乙所示电路。

接通对应电路后，测得通过1R 和2R 的电流分别为0.30 A 和0.60 A ，则该电池组的电动势为_______V ，内阻为________Ω。

（结果均保留三位有效数字）3．（9分）在物理课外活动中，王聪明同学制作了一个简单的多用电表，图甲为电表的电路原理图。

已知选用的电流表内阻、满偏电流I 10 mA g ＝，当选择开关接3时为量程250 V 的电压表。

该多用电表表盘如图乙所示，下排刻度均匀，C 为上排刻度线的中间刻度，由于粗心上排刻度线对应数值没有标出。

（1）若指针指在图乙所示位置，选择开关接1时其读数为________；选择开关接3时其读数为________。

（2）为了测该多用电表欧姆挡的电阻和表内电源的电动势，刘聪同学在实验室找到了一个电阻箱，设计了如下实验：①将选择开关接2，红黑表笔短接，调节R1的阻值使电表指针满偏。

②将多用电表红黑表笔与电阻箱相连，调节电阻箱使多用电表指针指在C 处，此时电阻箱如图丙所示，则C 处刻度应为________Ω。

③计算得到多用电表内电池的电动势为________V 。

(保留2位有效数字)（3）调零后将电表红黑表笔与某一待测电阻相连，若指针指在图乙所示位置，则待测电阻的阻值为______Ω。

(保留2位有效数字) 4．（9分）实验室有下列器材：灵敏电流计G （内阻约为50 Ω）；电压表V （0~3V ，内阻约为10 kΩ）； 电阻箱1R （0~9999Ω）；滑动变阻器2R （0~100Ω，1.5 A ）； 旧干电池一节；导线开关若干。

（1）某实验小组先测灵敏电流计的内阻，电路如图甲所示，测得电压表示数为2 V ，灵敏电流计示数为4 mA ，电阻箱旋钮位置如图乙所示，则灵敏电流计内阻为Ω。

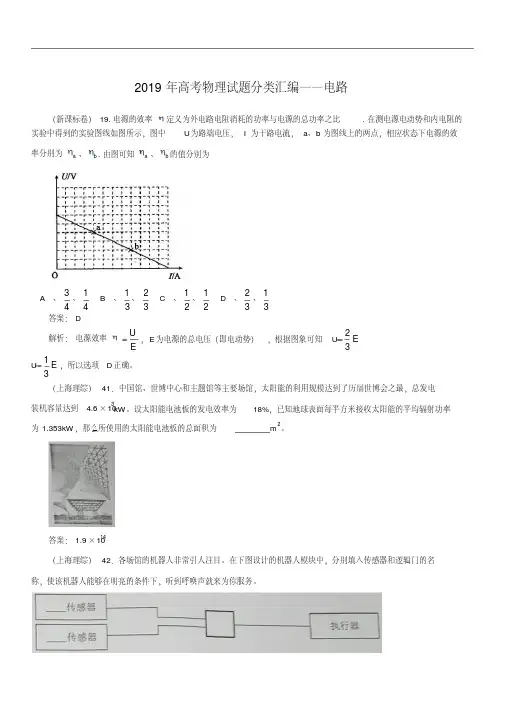

2019年高考物理试题分类汇编——电路
（新课标卷）19.电源的效率
定义为外电路电阻消耗的功率与电源的总功率之比.在测电源电动势和内电阻的实验中得到的实验图线如图所示，图中
U 为路端电压，I 为干路电流，a 、b 为图线上的两点，相应状态下电源的效率分别为a 、b .由图可知a 、
b 的值分别为 A 、3
4、1
4 B 、1
3、2
3 C 、1
2、1
2 D 、2
3、1
3
答案：D 解析：电源效率
E U ，E 为电源的总电压（即电动势），根据图象可知U a =E 32
U b =E 31
，所以选项D 正确。

（上海理综）41．中国馆、世博中心和主题馆等主要场馆，太阳能的利用规模达到了历届世博会之最，总发电装机容量达到 4.6×103kW 。

设太阳能电池板的发电效率为18%，已知地球表面每平方米接收太阳能的平均辐射功率
为1.353kW ，那么所使用的太阳能电池板的总面积为
m 2。

答案：1.9×1014
（上海理综）42．各场馆的机器人非常引人注目。

在下图设计的机器人模块中，分别填入传感器和逻辑门的名称，使该机器人能够在明亮的条件下，听到呼唤声就来为你服务。

2019 年物理高考试题最新考点分类分析：考点 19 电学实验注意事项：仔细阅读理解，联合历年的真题，总结经验，查找不足！重在审题，多思虑，多理解！【考点 19】电学实验23、图中虚线框内存在一沿水平方向、 且与纸面垂直的匀强磁场、 现经过丈量通电导线在磁场中所受的安培力， 来丈量磁场的磁感觉强度大小、 并判断其方向、所用部分器械已在图中给出， 此中 D 为位于纸面内的 U 形金属框，其底边水平，双侧边竖直且等长； E 为直流电源； R 为电阻箱； A 为电流表； S 为开关、别的还有细沙、天平、米尺和假定干轻质导线、图 8(1) 在图中画线连结成实验电路图、 (2) 达成以下主要实验步骤中的填空：①按图接线、②保持开关 S 断开，在托盘内加入适当细沙， 使 D 处于均衡状态； 而后用天 平称出细沙质量 m.1③闭合开关 S ，调理 R 的值使电流大小适合，在托盘内从头加入适当细沙，使 D______；而后读出 ______，并用天平称出 ________、④用米尺丈量 ________、(3) 用测得的物理量和重力加快度 g 表示磁感觉强度的大小，能够得出 B ＝ ________.(4) 判断磁感觉强度方向的方法是：假定 ________，磁感觉强度方向垂直纸面向外；反之，磁感觉强度方向垂直纸面向里、23、 (1) 以下列图(2) ③从头处于均衡状态电流表的示数I 此时细沙的质量 m ④D 的底边长度 l2－ 12(3) | m m| g Il (4) m ＞m2 1将电源、开关、电流表、电阻箱和U 形金属框串连成闭合电路、设 U 形金属框质量为 m ，当开关 S 断开时，有 mg ＝ mg ，当开关 1 S 闭合时，有mg ＋BIL ＝mg ，2| m － m|21联立解得： B ＝Ilg 假定 m ＞m ， U 形金属框所受的安培力向下，磁感觉强2 1度方向垂直纸面向外；反之，磁感觉强度方向垂直纸面向里、34、(1) 某同学丈量一个圆柱体的电阻率，需要丈量圆柱体的尺寸和电阻、①分别使用游标卡尺和螺旋测微器丈量圆柱体的长度和直径， 某次丈量的示 数如图 15(a) 和图 15(b) 所示，长度为 ________cm ，直径为 ________mm.(a)(b)(c) 图 7②按图 7(c) 连结电路后，实验操作以下：(a) 将滑动变阻器 R 1 的阻值置于最 ________处 ( 填“大”或“小” ) ；将 S 2 拨 向接点 1，闭合 S 1，调理 R 1，使电流表示数为 I 0；(b) 将电阻箱 R 2 的阻值调至最 ________(填“大”或“小” ) ，S 2 拨向接点 2；保持 R 1 不变，调理 R 2，使电流表示数仍为 I 0，此时 R 2 阻值为 1280Ω；③由此可知，圆柱体的电阻为 ________Ω .34、 (1) ①5.01,5.310 － 5.320 ②(a) 大 (b) 大③ 1280①游标卡尺的读数＝主尺上的读数＋游标上的读数，本题主尺上的读数是5cm ，游标上的读数是 1×0.1mm ＝0.01cm ，故游 标卡尺的读数为 5.01cm ；螺旋测微器的读数＝固定尺的读数＋可动尺的读数× 0.01 ，即 5mm ＋ 31.5 ×0.01mm ＝5.315mm ，最后一位是预计位，能够不一样、② (a) 将滑动变阻器 R 1 的阻值调至最大，能够起到保护电流表及电源的作用；(b) 将电阻箱 RM2的阻值调至最大，目的也是为了保护电流表及电源；③本题的E E 实验方法为代替法、由 I 0 ＝R 1＋R A ＋ r ＋ R x I 0 ＝R 1＋R A ＋r ＋R 2得， R x ＝R 2＝ 1280Ω . 21、Ⅱ . J4 图 12 为“测绘小灯泡伏安特征曲线”实验的实物电路图，小灯泡额定电压为 2.5V.图 12(1) 达成以下实验步骤：①闭合开关前，调理滑动变阻器的滑片， ______；② 合开关后，逐移阻器的滑片，______；③断开开关，⋯⋯依据数据在方格上作出小灯泡灯的伏安特征曲、(2)在虚框中画出与物路相的路、21.13Ⅱ.(1) ①使它凑近阻器左端的接柱②增添小灯泡两头的，流表和表的多数，直至达到定(2)以下(1)① 了保表不被坏，不会因合上开关流大而超表量程，将滑片移至滑阻器的最左端，使滑阻器接入路的阻最大；② 要小灯泡的伏安特征曲，增添，下多流和，要使数占有明的化，而且在移滑阻器要注意不得超表的量程、(2)画路注意：流表外接法，滑阻器分接法、21、在“ 定金属的阻率” 中，所用量器均已校准、待金属接入路部分的度50cm.1 所示，其(1) 用螺旋微器量金属的直径，此中某一次量果如数 ____________mm(凑近多次量的均匀) 、1(2)用伏安法金属的阻 R x . 所用器械：池 ( 3V，内阻 1Ω) 、流表 ( 内阻 0.1Ω) 、表 ( 内阻 3kΩ) 、滑阻器 R(0 ～20Ω，定流 2A)、开关、假干、某小同学利用以上器械正确接好路，行量，数据以下：次数1234567U0.100.300.70 1.00 1.50 1.70 2.30/VI /A0.020 0.060 0.160 0.2200.3400.4600.520由以上数据可知，他量R x是采纳 2 中的 ______________(填“甲”或“乙” ) 、图 2(3)图 3 是丈量 R x的实验器械实物图，图中已连结了部分导线，滑动变阻器的滑片 P 置于变阻器的一端、请依据 (2) 所选的电路图，增补达成图 3 中实物间的连线，并使闭合开关的瞬时，电压表或电流表不至于被烧坏、图 3图 4(4) 这个小组的同学在座标纸上成立 U、I 坐标，如图 4 所示，图中已标出了与丈量数据对应的 4 个坐标点、请在图 4 中标出第 2、4、6 次丈量数据的坐标点，并描述出 U－I 图线、由图线获取金属丝的阻值 R x＝________Ω( 保存两位有效数字 ) 、(5)依据以上数据能够估量出金属丝电阻率约为________( 填选项前的符号 ) 、A、1×10－2Ω· mB、1×10－3Ω·mC、1×10－6Ω· mD、1×10－8Ω·m(6)任何实验丈量都存在偏差、本实验所用丈量仪器均已校准，以下对于误差的说法中正确的选项是_____________________________________________________________________ ___( 有多个正确选项 ) 、A、用螺旋测微器丈量金属丝直径时，因为读数惹起的偏差属于系统偏差B、因为电流表和电压表内阻惹起的偏差属于有时偏差C、假定将电流表和电压表的内阻计算在内，能够除去由丈量仪表惹起的系统偏差D、用 U－I 图象办理数据求金属线电阻能够减小有时偏差21、 (1)(0.395 ～ 0.399)(2)甲(3)如图3图 3图 4(4) 如图 4(4.3 ～4.7)(5)C(6)CD(1)丈量时被测物体长度的整数毫米数由固定刻度读出，小数部分由可动刻度读出、丈量值 (mm)＝固定刻度数 (mm)(注意半毫米刻度线能否露出 ) ＋可动刻度数 ( 估读一位 ) × 0.01(mm)、(2)从表格能够看出，电压表是从很小开始读数，所以采纳分压式接法、l(5)由公式 R＝ρS可得，电阻率约为 1×10－6Ω· m， C 项正确、(6)读数惹起的偏差为有时偏差，电流表、电压表内阻惹起的偏差为系统偏差， A、B 项错误；计算时，将电流表、电压表的内阻考虑在内，能够除去由测量仪表惹起的系统偏差， C项正确；采纳图象法，能够减小有时偏差， D项正确、19、 (2) 某研究性学习小组欲测定一块电池的电动势 E. ①先直接用多用电表测定该电池电动势、在操作无误的状况下，多用电表表盘示数如图，其示数为 ________V.②而后，用电压表 V、电阻箱 R、定值电阻 R0、开关 S、假定干导线和该电池构成电路，测定该电池电动势、( ⅰ) 依据电路图，用笔划线取代导线，将实物图连结成完好电路、( ⅱ) 闭合开关 S，调整电阻箱阻值 R，读出电压表 V 相应示数 U. 该学习小组1 1测出大批数据，剖析挑选出下表所示的R、U 数据，并计算出相应的R与U的值、1 1请用表中数据在座标纸上描点，并作出U－R图线、RΩ()166.7 71.4 50.0 33.3 25.0 20.0U8.35.9 4.8 4.2 3.2 2.9 (V)10.601.402.003.004.005.00 － 2Ω－ 1R ( ×10)1－ 10.120.170.210.240.310.35U (V )( ⅲ) 从图线中可求得 E ＝________V. 19、(2) ①9.4 ②( ⅰ) 以下列图 ( ⅱ) 以下列图 ( ⅲ)9.5 ～11.1①量程为 10V ，依据从上往下第 2 行刻度线，共 50 小格，每小格代表 0.2V ，指针指在 47 小格，其对应的电压为 0.2 ×47V ＝ 9.4V( 因为最小刻度为 0.2V ，所U 以结果只要保存到 0.1V 即可 ) ；②依据闭合电路的欧姆定律有： E ＝R ( r ＋R 0) ＋U ，EU 1 r ＋R 0 1 1 1 1 两边同时除以E ·R ＋E ，比较 U －R 图象可知，图象的斜率表 ，整理可得 U ＝ r ＋ R 0 1示 E ，图象与纵坐标的交 点表示 E ，代入有关数值即可得出 E ＝10.0V.10、以下列图的黑箱中有三只完好同样的电学元件， 小明使用多用电表对其进行探测、图 8(1)在使用多用电表前，发现指针不在左侧“ 0”刻度线处，应先调整图中多用电表的 ________(选填“ A”、“ B”或“ C”) 、(2)在用多用电表的直流电压挡探测黑箱 a、b 接点间能否存在电源时，一表笔接 a，另一表笔应 ______(选填“短暂”或“连续” ) 接 b，同时察看指针偏转状况、(3)在判断黑箱中无电源后，将选择开关旋至“×1”挡，调理很多用电表，丈量各接点间的阻值、丈量中发现，每对接点间正反向阻值均相等，丈量记录如下表、两表笔分别接a、b 时，多用电表的示数以下列图、请将记录表增补完好，并在黑箱图中画出一种可能的电路.两表笔接的接多用电表的示点数a、 b________Ωa、 c10.0 ΩA b、 c15.0 Ω10.(1)短暂(2)(3)5.0以下列图(1)在使用多用电表时发现指针不在左侧“0”刻度线处，那么需要进行机械调零，即调理 A；(2)在用直流电压挡探测黑箱 a、b 接点间能否有电源时，一个表笔接 a，另一个表笔应短暂接 b，防备电流过大烧毁电表；(3)每对接点间正反向电阻相等，说明黑箱中只有电阻，因为选择开关选择的是“× 1”挡，所以两表笔分别接 a、b 时，多用电表的示数从表盘中读出为 5.0 Ω；依据表格中数据，可知各接点间的电阻连结以下列图、22、在黑箱内有一由四个阻值同样的电阻构成的串并联电路，黑箱面板上有三个接线柱 1、2 和 3. 用欧姆表测得 1、2 接线柱之间的电阻为 1Ω，2、3 接线柱之间的电阻为 1.5 Ω，1、3 接线柱之间的电阻为 2.5 Ω .(1)在虚线框中画出黑箱中的电阻连结方式；图 5(2) 假如将 1、3 接线柱用导线连结起来， 1、2 接线柱之间的电阻为 ________Ω.22、 (1) 黑箱内电阻串并联方式以下列图、(2)0.6剖析黑箱问题时，要依据给出的量最大限度发掘隐含条件，获取更丰富的信息、需要经过推理、猜想、考证多个环节、依据条件，画出猜想的草图，而后整体考证所画草图能否与条件有矛盾，没有矛盾就是正确的，有矛盾再逐渐修正、因为 1、2 接线柱之间的电阻为 1Ω， 2、 3 接线柱之间的电阻为 1.5 Ω，1、3 接线柱之间的电阻为 2.5 Ω. 可见 1、2 接线柱之间是最简单的，猜想 1、 2 接线柱之间只有一个 1Ω电阻；因为 2、3 接线柱之间的电阻为 1.5 Ω，猜想 2、3 接线柱之间两个 1Ω电阻并联再跟一个 1Ω电阻串连，经考证，这类电路是正确的、21、在丈量金属丝电阻率的实验中，可供采纳的器械以下：待测金属丝： R x( 阻值约 4Ω，额定电流约 0.5A) ；电压表： V( 量程 3V，内阻约 3kΩ) ；电流表： A1( 量程 0.6A，内阻约 0.2 Ω) ；A2( 量程 3A，内阻约 0.05 Ω) ；电源： E1( 电动势 3V，内阻不计 ) ；E2( 电动势 12V，内阻不计 ) ；滑动变阻器： R( 最大阻值约 20Ω ) ；螺旋测微器；毫米刻度尺；开关 S；导线、①用螺旋测微器丈量金属丝的直径，示数以下列图，读数为 ________mm.②假定滑动变阻器采纳限流接法，为使丈量尽量精准，电流表应选 ________、电源应选 ________(均填器械代号 ) ，在虚线框内达成电路原理图、21、 (2) ①1.773(1.771 ～1.775 均正确 )②A1E1电路以下列图因为待测金属丝的额定电流为0.5A ，所以流经电流表的电流最大值是0.5A ，所以电流表选择A1. 本实验滑动变阻器采纳限流法，所以滑动变阻器与待测电阻12丝串连，假如选择电动势为 12V 的电源，电路中的最小电阻为0.5Ω＝24Ω，滑动变阻器一定所有接入电路，不可以获取多组数据，影响丈量精度，所以电源选择E1.22、某学习小组的同学拟研究小灯泡L 的伏安特征曲线，可供采纳的器械如下：小灯泡 L，规格“ 4.0V,0.7A ”；电流表 A1，量程 3A，内阻约为 0.1 Ω；电流表 A2，量程 0.6A ，内阻 r 2＝ 0.2 Ω；电压表 V，量程 3V，内阻 r V＝9kΩ标准电阻 R1，阻值 1Ω；标准电阻 R2，阻值 3kΩ；滑动变阻器 R，阻值范围 0～10Ω；学生电源 E，电动势 6V，内阻不计；开关 S 及导线假定干、图 1图 2图3图4①甲同学设计了如图 l 所示的电路来进行丈量，当经过 L 的电流为 0.46A 时，电压表的示数如图 2 所示，此时 L 的电阻为 ________Ω.②乙同学又设计了如图 3 所示的电路来进行丈量，电压表指针指在最大刻度时，加在 L 上的电压值是 ________V.③学习小组以为要想更正确地描述出L 完好的伏安特征曲线，需要从头设计电路、请你在乙同学的基础上利用所供器械，在图 4 所示的虚线框内补画出实验电路图、并在图上注明所选器械代号、22、 (2) ①5②4③以下列图、答图 1答图 2U 2.30①由图 2 知，电压表的读数为 2.30V，依据欧姆定律， L 的电阻 R L＝I＝0.46Ω＝5Ω；②电压表与电阻 R2串连，电压表两头的电压 3V，依据串连电路电阻与电压的关系，电阻 R2两头的电压为 1V，灯泡 L 两头的电压为电压表和电阻 R2两头的电压之和，即为 4V；③如答图 1 和答图 2 所示、9、某同学在进行扩大电流表量程的实验时，需要知道电流表的满偏电流和内阻、他设计了一个用标准电流表 G1来校正待测电流表 G2的满偏电流和测定 G2内阻的电路，以下列图、 G1的量程略大于 G2的量程，图中 R1为滑动变阻器， R2为电阻箱、该同学顺利达成了这个实验、①实验过程包括以下步骤，其合理的次序挨次为__________________(填步骤的字母代号 ) ；A、合上开关 S2B、分别将 R1和 R2的阻值调至最大C、记下 R2的最后读数D、频频调理 R1和 R2的阻值，使 G1的示数仍为 I 1，使 G2的指针偏转到满刻度的一半，此时 R2的最后读数为 rE、合上开关 S1F、调理 R1使 G2的指针偏转到满刻度，此时 G1的示数为 I 1，记下此时 G1的示数②仅从实验设计原理上看，用上述方法获取的 G2内阻的丈量值与真切值对比____________(填“偏大”、“偏小”或“相等” ) ；③假定要将 G2的量程扩大为 I ，并联合前述实验过程中丈量的结果，写出须在 G2上并联的分流电阻 R S的表达式， R S＝______________.I 1r9、(3) ①BEFADC②相等③I－I1①只闭合 S (S不闭合 ) ，标准电流表 G 与待测电流表 G 串连，经过两表的1212I 1再闭合21电流同样，使待测电流表 G 满偏即可由标准电流表G 读出其满偏电流.12 后，频频调理R1 和R2 的阻值，使 1 的电流仍为I 1，而 2 的电流为I 1，那么此S G G21时经过电阻箱 R2的电流也为 I 1，据并联电路的特色知，电阻箱 R2的阻值与2的2G 内阻相等、②从实验设计的原理上，可正确获取待测电流表G2的内阻、③假定要将 2 的量程扩大为I，需并联一个分流电阻R S，2满偏时经过分流G G电阻 R S的电流应为 I －I 1，此时分流电阻 R S两头的电压与 2 的满偏电压相等，为GI 1rI 1r ，所以 R S＝I－I1.22、 M5J7某中学生课外科技活动小组利用铜片、锌片和家乡盛产的柑橘制作了果汁电池，他们丈量这类电池的电动势 E 和内阻 r ，并研究电极间距对 E 和 r 的影响，实验器械以下列图、①丈量 E 和 r 的实验方案为：调理滑动变阻器，改变电源两头的电压U和流过电源的电流 I ，依照公式______，利用丈量数据作出 U－ I 图象，得出 E 和 r .②将电压表视为理想表，要求防止电流表分压作用对丈量结果的影响，请在图顶用笔画线取代导线连结电路、③实验中挨次减小铜片与锌片的间距，分别获取相应果汁电池的－I 图象如图中U( a)( b)( c)( d) 所示，由此可知：在该实验中，随电极间距的减小，电源电动势________(填“增大”、“减小” 或“不变” )，电源内阻 ________( 填“增大”、“减小”或“不变”) 、曲线 ( c) 对应的电源电动势E＝__________V，内阻 r ＝________Ω，当外电路总电阻为2500Ω时，该电源的输出功率P＝________mW.(均保存三位有效数字)22、①U＝E－Ir②以下列图③不变增大①依据闭合电路的欧姆定律，U＝ E－Ir .②以下列图、③图线与纵轴的交点的纵坐标即为电动势，交点纵坐标不变，所以电动势不变，为0.975V ；图线斜率的绝对值即为内阻，斜率的绝对值变大，内阻变大、( c ) 对应图线斜率绝E 0.975对值约为 478( 从线上选用两点即可求斜率) ，电源的输出功率P ＝R ＋ r 2R ＝ 2500＋ 478 2×2500W ＝ 2.68 × 10－4W ＝ 0.268mW.。

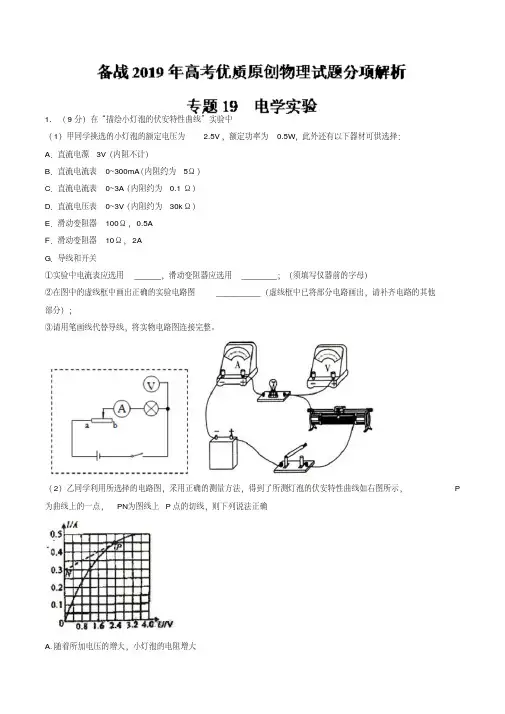

1. （9分）在“描绘小灯泡的伏安特性曲线”实验中（1）甲同学挑选的小灯泡的额定电压为 2.5V，额定功率为0.5W，此外还有以下器材可供选择：A．直流电源3V（内阻不计）B．直流电流表0~300mA（内阻约为5Ω）C．直流电流表0~3A（内阻约为0.1Ω）D．直流电压表0~3V（内阻约为30kΩ）E．滑动变阻器100Ω，0.5AF．滑动变阻器10Ω，2AG．导线和开关①实验中电流表应选用______，滑动变阻器应选用________；（须填写仪器前的字母）②在图中的虚线框中画出正确的实验电路图__________（虚线框中已将部分电路画出，请补齐电路的其他部分）；③请用笔画线代替导线，将实物电路图连接完整。

（2）乙同学利用所选择的电路图，采用正确的测量方法，得到了所测灯泡的伏安特性曲线如右图所示，P 为曲线上的一点，PN为图线上P点的切线，则下列说法正确A.随着所加电压的增大，小灯泡的电阻增大B.随着所加电压的增大，小灯泡的电阻减小C.对应P点，小灯泡的电阻约为 5.33ΩD.对应P点，小灯泡的电阳约为16Ω（3）丙同学按照正确的电路图和实验操作描绘出了小灯泡的伏安特性曲线如左图所示。

先将两个相同规格的小灯泡按如右图所示电路连接，图中定值电阻阻值为R0=3Ω，电源电动势E=4.5V，内阻r=1.5Ω，此时每个小灯泡消耗的电功率为________W。

（结果保留2位有效数字）【答案】(1)①B； F；②如图；③如图；（2）AC；（3）0.57（0.55~0.59皆可）；实物电路图如图所示：P UI V A W每个小灯泡消耗的电功率为 2.20.260.572.（9分）在“描绘小灯泡的伏安特性曲线”实验中，某实验小组决定测绘标有“3.8 V 0.4 A”小灯泡的伏安特性曲线。

专题19电学实验(二)一．选择题1．（10分）（2019山西太原五中期末）在电子线路制作中常用到覆铜板，覆铜板是将补强材料(加入橡胶中可以显著提高其力学性能的材料)浸以树脂，一面或两面覆以铜箔，经热压而成的一种板状材料，称为覆铜箔层压板，它是做印制电路板的基本材料，常叫基材。

小明同学是电子制作爱好者，他想应用所学的物理知识来测量覆铜板的导电铜膜厚度。

于是他从资料上查得导电铜膜的电阻率，ρ=1.75×10-8Ω·m，并利用下列器材完成这个实验：A.电源E (电动势为6V，内阻不计 )；B.取待测长方形覆铜板一块，将两个粗铜条A、B平行压置在覆铜板的两端，与覆铜板接触良好，用作电极，如此就制成了待测电阻R（阻值约为2 Ω）；C.滑动变阻器(总阻值约为10Ω)；D.定值电阻R2(电阻值R2=6Ω)；E.毫米刻度尺和游标卡尺;F.电压表(量程为0~6V,内阻很大);G.电流表(量程为0~0.6A,内阻约为5Ω);H.开关K，导线若干（1）小明同学设计的部分实验电路如图甲所示，请帮他在图中完成实物连线，要求实验测量精度高，且电压表读数从零开始增大。

（2）小明在接通电路之前，先用游标卡尺测得覆铜板宽度d如图乙所示，则游标卡尺的读数为 mm。

（3）小明用毫米刻度尺测两电极A、B间的距离L=1.001m。

（4）图丙中的6个点表示实验中测得的6组电流I、电压U的值，请完成作图，若所得图线的斜率用k表示，则导电铜膜的电阻R= (用k及题中所给字母表示)，根据实验数据及I-U图线求出导电铜膜的电阻R=Ω (计算结果保留两位有效数字)。

（5）计算导电膜厚度h的值为 mm(计算结果保留两位有效数字)。

【参考答案】（1）（2）8.02 (2分)（4）如图乙所示(2分)，21Rk(1分)，2.3 (1分)（5）(2分)2.（2019福建福州期末）某实验小组设计了如图1的电路，用于研究热敏电阻的伏安特性曲线，所用电压表量程为3V，内阻约，电流表量程为，内阻，R为电阻箱。

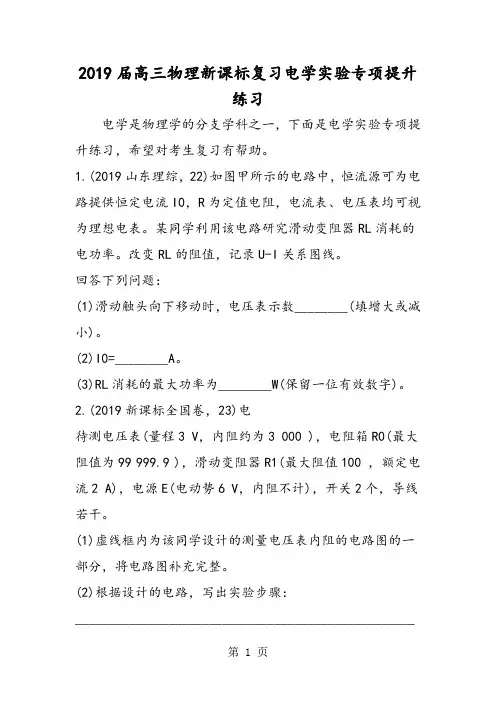

2019届高三物理新课标复习电学实验专项提升练习电学是物理学的分支学科之一，下面是电学实验专项提升练习，希望对考生复习有帮助。

1.(2019山东理综，22)如图甲所示的电路中，恒流源可为电路提供恒定电流I0，R为定值电阻，电流表、电压表均可视为理想电表。

某同学利用该电路研究滑动变阻器RL消耗的电功率。

改变RL的阻值，记录U-I关系图线。

回答下列问题：(1)滑动触头向下移动时，电压表示数________(填增大或减小)。

(2)I0=________A。

(3)RL消耗的最大功率为________W(保留一位有效数字)。

2.(2019新课标全国卷，23)电待测电压表(量程3 V，内阻约为3 000 )，电阻箱R0(最大阻值为99 999.9 )，滑动变阻器R1(最大阻值100 ，额定电流2 A)，电源E(电动势6 V，内阻不计)，开关2个，导线若干。

(1)虚线框内为该同学设计的测量电压表内阻的电路图的一部分，将电路图补充完整。

(2)根据设计的电路，写出实验步骤：______________________________________________________________________________________________________________________ ________________。

(3)将这种方法测出的电压表内阻记为RV，与电压表内阻的真实值RV相比，RV________RV(填、=或)，主要理由是___________________________________________________ _______________。

3.(2019新课标全国卷，23)图(a)为某同学改装和校准毫安表的电路图，其中虚线框内是毫安表的改装电路。

(1)已知毫安表表头的内阻为100 ，满偏电流为1 mA;R1和R2为阻值固定的电阻。

若使用a和b两个接线柱，电表量程为3 mA;若使用a和c两个接线柱，电表量程为10 mA。

2019年高三物理名校试题汇编a：专项19电学实验（解析版）注意事项：认真阅读理解，结合历年的真题，总结经验，查找不足！重在审题，多思考，多理解！无论是单选、多选还是论述题，最重要的就是看清题意。

在论述题中，问题大多具有委婉性，尤其是历年真题部分，在给考生较大发挥空间的同时也大大增加了考试难度。

考生要认真阅读题目中提供的有限材料，明确考察要点，最大限度的挖掘材料中的有效信息，建议考生答题时用笔将重点勾画出来，方便反复细读。

只有经过仔细推敲，揣摩命题老师的意图，积极联想知识点，分析答题角度，才能够将考点锁定，明确题意。

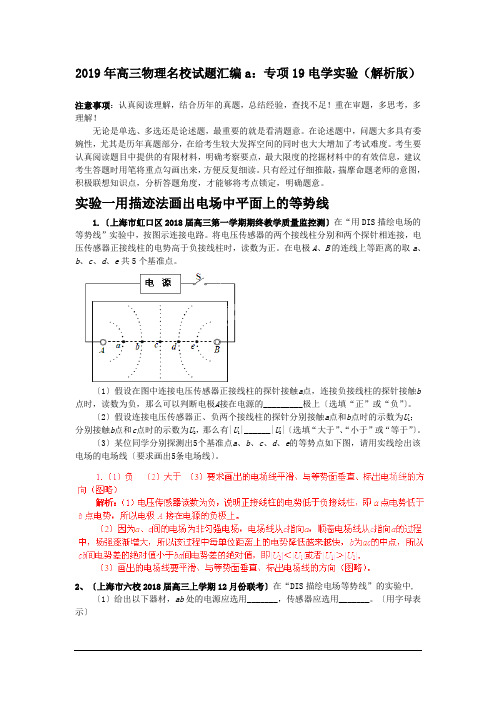

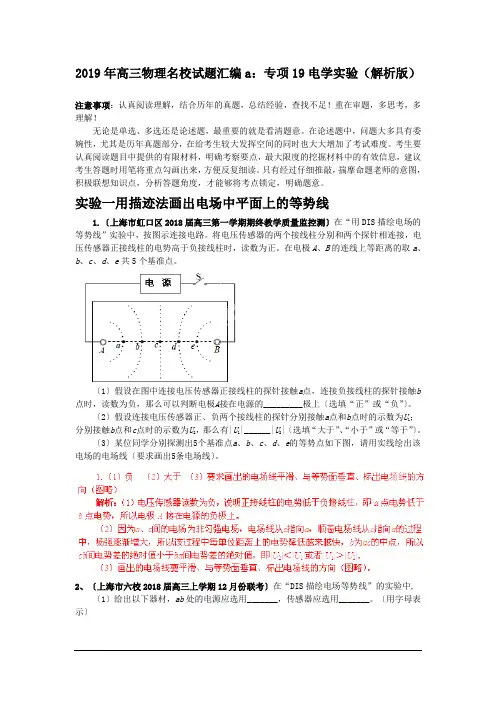

实验一用描迹法画出电场中平面上的等势线1.〔上海市虹口区2018届高三第一学期期终教学质量监控测〕在“用DIS描绘电场的等势线”实验中，按图示连接电路。

将电压传感器的两个接线柱分别和两个探针相连接，电压传感器正接线柱的电势高于负接线柱时，读数为正。

在电极A、B的连线上等距离的取a、b、c、d、e共5个基准点。

〔1〕假设在图中连接电压传感器正接线柱的探针接触a点，连接负接线柱的探针接触b 点时，读数为负，那么可以判断电极A接在电源的_________极上〔选填“正”或“负”〕。

〔2〕假设连接电压传感器正、负两个接线柱的探针分别接触a点和b点时的示数为U1；分别接触b点和c点时的示数为U2，那么有|U1|______|U2|〔选填“大于”、“小于”或“等于”〕。

〔3〕某位同学分别探测出5个基准点a、b、c、d、e的等势点如下图，请用实线绘出该电场的电场线〔要求画出5条电场线〕。

2、〔上海市六校2018届高三上学期12月份联考〕在“DIS描绘电场等势线”的实验中,〔1〕给出以下器材，ab处的电源应选用_______，传感器应选用_______。

〔用字母表示〕A.6V的交流电源B.6V的直流电源C.100V的直流电源D.电压传感器E.电流传感器F.力传感器〔2〕〔单项选择题〕该实验装置如下图，如果以c、d两个电极的连线为x轴，以c、d连线的中垂线为y轴，并将一个探针固定置于y轴上的某一点，合上开关S，而将另一探针由O点左侧沿x轴正方向移到O点右侧的过程中，那么传感器示数的绝对值变化情况是〔〕A.逐渐增大B.逐渐减小C.先变大后变小D.先变小后变大3、〔广西南宁二中、柳州高中、玉林高中2018届高三11月联考理综卷〕〔1〕甲图是“用描迹法画出电场中平面上的等势线”实验的装置图、如乙图所示，某同学在导电纸上A、B两电极的连线上等间距的选出a、b、c、d、e五个基准点，虚线MN过d垂直于AB、所用的灵敏电流表的指针偏转与电流流向的关系是：电流从探针I流入时，指针向左偏转，电流从探针II流入时，指针向右偏转、实验时，该同学当把探针I压在d 点处，探针II沿虚线MN从d点向下运动时，运动过程中探针II一直压在导电纸上，那么在探针II运动的过程中，电流表的指针将偏转〔填向右、向左或没有〕、〔2〕如果在实验过程中，某同学已把导电纸、复写纸、白纸铺放在木板上，按自上而下的顺序放好，并且用电压表检查电极A、B两端，发现电压正常，然后让其中的一个探针接触某一基准点，另一探针在该基准点附近的导电纸上左、右试探移动，无论怎样移动，灵敏电流计的指针都不会发生偏转，其原因可能是〔只要答出一个原因即可〕。

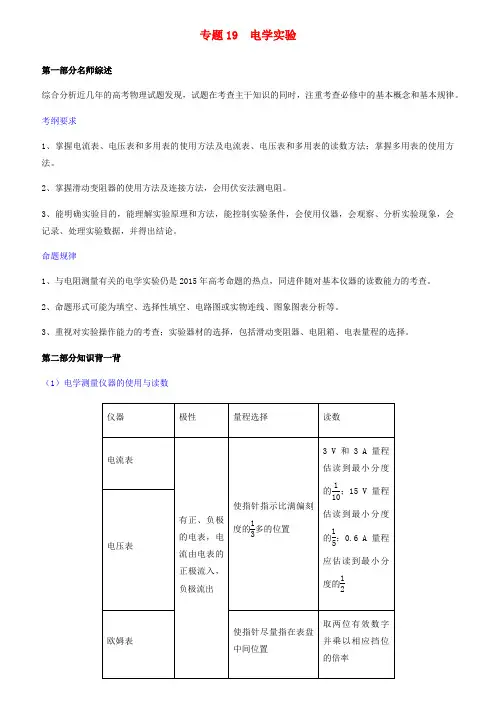

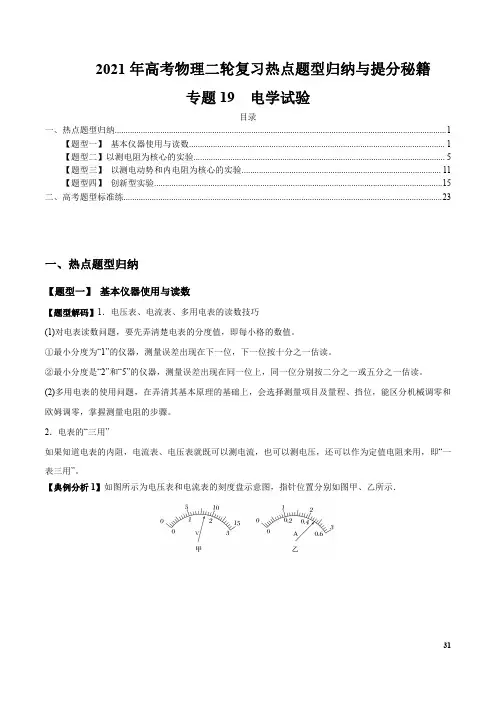

专题19 电学实验第一部分名师综述综合分析近几年的高考物理试题发现，试题在考查主干知识的同时，注重考查必修中的基本概念和基本规律。

考纲要求1、掌握电流表、电压表和多用表的使用方法及电流表、电压表和多用表的读数方法；掌握多用表的使用方法。

2、掌握滑动变阻器的使用方法及连接方法，会用伏安法测电阻。

3、能明确实验目的，能理解实验原理和方法，能控制实验条件，会使用仪器，会观察、分析实验现象，会记录、处理实验数据，并得出结论。

命题规律1、与电阻测量有关的电学实验仍是2015年高考命题的热点，同进伴随对基本仪器的读数能力的考查。

2、命题形式可能为填空、选择性填空、电路图或实物连线、图象图表分析等。

3、重视对实验操作能力的考查；实验器材的选择，包括滑动变阻器、电阻箱、电表量程的选择。

第二部分知识背一背（1）电学测量仪器的使用与读数（2）多用电表使用“四注意”：①极性：从电表外部看，电流应从红表笔（“+”极）流入电表，从黑表笔（“-”极）流出电表。

②功能：利用多用电表测电压和电流时，选择开关对应的是电表的量程;而测电阻时，选择开关对应的是倍率。

③调零：测量电阻时，要进行两次调零：机械调零和欧姆调零。

“机械零点”在表盘刻度左侧“0”位置。

调整的是表盘下边中间的定位螺丝;“欧姆零点”在表盘刻度的右侧电阻刻度“0”位置，调整的是欧姆调零旋钮。

④保护：测电阻时，应把被测电阻从电路中拆下测量;多用电表长期不用时，必须取出表内的电池。

（3）控制电路（滑动变阻器的接法）的比较与选择 ①控制电路的比较②控制电路的选择：优先选用限流式． 以下情况考虑分压式：（1）要求待测电路的U 、I 从0变化； （2）R 滑≪R x ；（3）选用限流式时，U x 、I x 过大（超过电表量程，烧坏电表、电源或用电器等）或U x 、I x 过小（最大值不超过电表满量程的13，读数误差大）.（4）伏安测电阻实验中电流表的内、外接法②特别提醒：在R V、R A均不知的情况下，可采用试触法.如下图所示，分别将a端与b、c接触，如果前后两次电流表示数比电压表示数变化明显，说明电压表分流作用大，应采用内接法;如果前后两次电压表示数比电流表示数变化明显，说明电流表分压作用大，应采用外接法.（5）选择实验仪器的三大原则①安全性原则：要能够根据实验要求和客观条件选用合适的仪器，使实验切实可行，能达到预期目标。

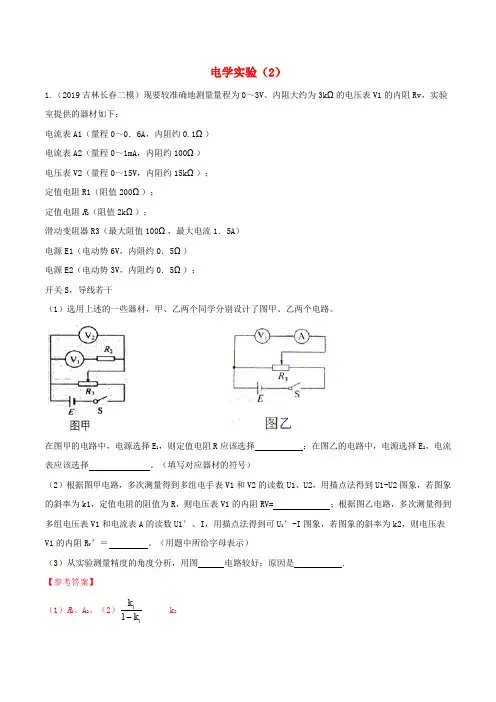

电学实验（2）1.（2019吉林长春二模）现要较准确地测量量程为0～3V 、内阻大约为3k Ω的电压表V1的内阻Rv ，实验室提供的器材如下：电流表A1（量程0～0．6A ，内阻约0.1Ω）电流表A2（量程0～1mA ，内阻约100Ω）电压表V2（量程0～15V ，内阻约15k Ω）；定值电阻R1（阻值200Ω）；定值电阻R 2（阻值2k Ω）；滑动变阻器R3（最大阻值100Ω，最大电流1．5A ）电源E1（电动势6V ，内阻约0．5Ω）电源E2（电动势3V ，内阻约0．5Ω）；开关S ，导线若干（1）选用上述的一些器材，甲、乙两个同学分别设计了图甲、乙两个电路。

在图甲的电路中，电源选择E 1，则定值电阻R 应该选择 ；在图乙的电路中，电源选择E 2，电流表应该选择 。

（填写对应器材的符号）（2）根据图甲电路，多次测量得到多组电手表V1和V2的读数U1、U2，用描点法得到U1-U2图象，若图象的斜率为k1，定值电阻的阻值为R ，则电压表V1的内阻RV= ；根据图乙电路，多次测量得到多组电压表V1和电流表A 的读数U1＇、I ，用描点法得到可U 1’-I 图象，若图象的斜率为k2，则电压表V1的内阻R V ’＝ 。

（用题中所给字母表示）（3）从实验测量精度的角度分析，用图 电路较好；原因是 .【参考答案】（1）R 2、A 2。

（2）111k k k 2（3）乙甲图中电压表V2读数相对误差较大（3）两个电路都没有由仪器仪表引起的系统误差。

但是用图甲电路测量时，电压表V2的电压变化范围约为0~5V。

用量程为15V的电压表V2读数，相对误差较大。

2. （2019全国考试大纲调研卷3）图7(a)为某同学组装完成的简易多用电表的电路图．图中E是电池；R1、R 2、R3、R4和R5是固定电阻，R6是可变电阻；表头的满偏电流为250 μA，内阻为480 Ω.虚线方框内为换挡开关，A端和B端分别与两表笔相连．该多用电表有5个挡位，5个挡位为：直流电压1 V挡和5 V挡，直流电流1 mA挡和2.5 mA 挡，欧姆×100 Ω挡．图7(1)图(a)中的A端与________(填“红”或“黑”)色表笔相连接．(2)关于R6的使用，下列说法正确的是________(填正确答案标号)．A．在使用多用电表之前，调整R6使电表指针指在表盘左端电流“0”位置B．使用欧姆挡时，先将两表笔短接，调整R6使电表指针指在表盘右端电阻“0”位置C．使用电流挡时，调整R6使电表指针尽可能指在表盘右端电流最大位置(3)根据题给条件可得R1＋R2＝________Ω，R4＝________Ω.(4)某次测量时该多用电表指针位置如图(b)所示．若此时B端是与“1”相连的，则多用电表读数为__________；若此时B端是与“3”相连的，则读数为________；若此时B端是与“5”相连的，则读数为____________．(结果均保留3位有效数字)【参考答案】(1)黑(2)B (3)160 Ω880 Ω(4)1.47 mA 1．10 kΩ 2.94 V当B端与“4”连接时，表头与R1、R2组成的串联电路并联后再与R4串联，此时为量程1 V的电压挡，表头与R1、R2组成的串联电路并联后再与R4串联，此时为量程1 V的电压挡，表头与R1、R2组成的串联电路并联总电阻为120 Ω，两端电压为0.12 V，由串联电路中电压与电阻成正比知：R4两端电压为0.88 V，则R4电阻为880 Ω.(4)若此时B端是与“1”连接的，多用电表作为直流电流表使用，量程为2.5 mA，读数为1.47 mA.若此时B端是与“3”连接的，多用电表作为欧姆表使用，读数为11×100 Ω＝1.10 kΩ.若此时B端是与“5”连接的，多用电表作为直流电压表使用，量程为5 V，读数为2.94 V.3.（2019高三考试大纲模拟卷11）10.（9分）如图所示，在“测绘小灯泡的伏安特性曲线”的实验中，用导线将a、b、c、d、e、f、g和h按图甲所示方式连接好电路，电路中所有元器件都完好，且电压表和电流表已调零．（1）实验小组的同学首先测量并描绘出电源的路端电压U随电流I变化的图线如图乙中直线，则电源的电动势E= V，内阻r= Ω（保留两位有效数字）；（2）闭合开关后，若不管怎样调节滑动变阻器，小灯泡亮度都能发生变化，但电压表、电流表的示数总不能为零，则可能是导线断路，某同学排除故障后测绘出小灯泡的U﹣I特性曲线为如图乙所示曲线，小灯泡的电阻随温度的上升而；（3）将与上面相同的两个小灯泡并联后接到上面的电源上，如图丙所示，每一只小灯泡的实际电功率是W（保留两位有效数字）．【参考答案】（1）3.0；1.0；（3分）（2）g；增大；（3分）（3）1.0（1分）（2分）【名师点拨】（1）根据电源U﹣I图象求出电源的电动势与内阻．（2）滑动变阻器采用分压接法时电压表与电流表示数可以从零开始变化；分析图示图象分析答题．（3）在坐标系内作出图象，求出灯泡两端的电压与通过灯泡的电流，然后求出功率．4.（2019高三考试大纲模拟卷1）10.（9分）某同学为了测一节干电池的电动势E和内阻r。

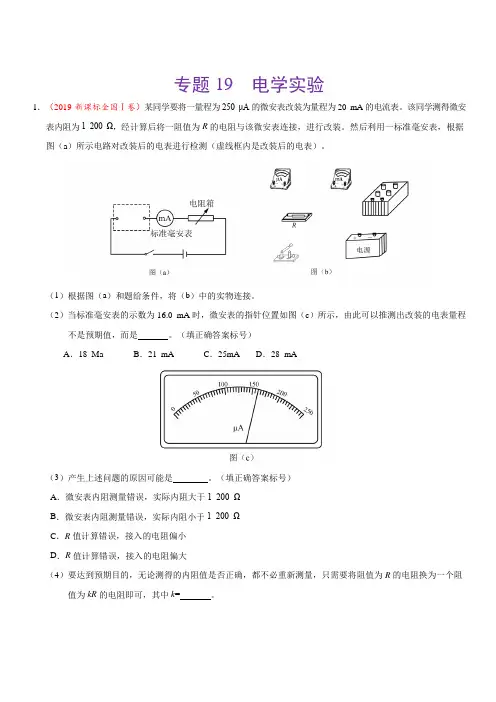

专题19 电学实验1．（2019·新课标全国Ⅰ卷）某同学要将一量程为250 μA的微安表改装为量程为20 mA的电流表。

该同学测得微安表内阻为1 200 Ω，经计算后将一阻值为R的电阻与该微安表连接，进行改装。

然后利用一标准毫安表，根据图（a）所示电路对改装后的电表进行检测（虚线框内是改装后的电表）。

（1）根据图（a）和题给条件，将（b）中的实物连接。

（2）当标准毫安表的示数为16.0 mA时，微安表的指针位置如图（c）所示，由此可以推测出改装的电表量程不是预期值，而是。

（填正确答案标号）A．18 Ma B．21 mA C．25mA D．28 mA（3）产生上述问题的原因可能是。

（填正确答案标号）A．微安表内阻测量错误，实际内阻大于1 200 ΩB．微安表内阻测量错误，实际内阻小于1 200 ΩC．R值计算错误，接入的电阻偏小D．R值计算错误，接入的电阻偏大（4）要达到预期目的，无论测得的内阻值是否正确，都不必重新测量，只需要将阻值为R的电阻换为一个阻值为kR的电阻即可，其中k= 。

【答案】（1） （2）C （3）AC （4）9979【解析】（1）电表改装时，微安表应与定值电阻R 并联接入虚线框内，则实物电路连接如下图所示：（2）由标准毫安表与该装表的读数可知，改装后的电流表，实际量程被扩大的倍数为：-316mA==10016010mAn ⨯倍。

故当原微安表表盘达到满偏时，实际量程为：32501010025mA -⨯⨯=，故本小题选C ；（3）根据()g g g I R I I R =-，得：1gg R I I R ⎛⎫=+⎪⎝⎭，改装后的量程偏大的原因可能是，原微安表内阻测量值偏小，即电表实际内阻g R 真实值，大于1200Ω；或者因为定值电阻R 的计算有误，计算值偏大，实际接入定值电阻R 阻值偏小。

故本小题选AC ；（4）由于接入电阻R 时，改装后的表实际量程为25 mA ，故满足()25g g g I R I R =-；要想达到预期目的，即将微安表改装为量程为20 mA 电流表，应满足()20g g g I R I kR =-，其中250μA 0.25mA g I ==，联立解得：1.25k =或9979k =。

1. （9分）在“描绘小灯泡的伏安特性曲线”实验中（1）甲同学挑选的小灯泡的额定电压为2.5V，额定功率为0.5W，此外还有以下器材可供选择：A．直流电源3V（内阻不计）B．直流电流表0~300mA（内阻约为5Ω）C．直流电流表0~3A（内阻约为0.1Ω）D．直流电压表0~3V（内阻约为30kΩ）E．滑动变阻器100Ω，0.5AF．滑动变阻器10Ω，2AG．导线和开关①实验中电流表应选用______，滑动变阻器应选用________；（须填写仪器前的字母）②在图中的虚线框中画出正确的实验电路图__________（虚线框中已将部分电路画出，请补齐电路的其他部分）；③请用笔画线代替导线，将实物电路图连接完整。

（2）乙同学利用所选择的电路图，采用正确的测量方法，得到了所测灯泡的伏安特性曲线如右图所示，P 为曲线上的一点，PN为图线上P点的切线，则下列说法正确A.随着所加电压的增大，小灯泡的电阻增大B.随着所加电压的增大，小灯泡的电阻减小C.对应P点，小灯泡的电阻约为5.33ΩD.对应P点，小灯泡的电阳约为16Ω（3）丙同学按照正确的电路图和实验操作描绘出了小灯泡的伏安特性曲线如左图所示。

先将两个相同规格的小灯泡按如右图所示电路连接，图中定值电阻阻值为R0=3Ω，电源电动势E=4.5V，内阻r=1.5Ω，此时每个小灯泡消耗的电功率为________W。

（结果保留2位有效数字）【答案】(1)①B； F；②如图；③如图；（2）AC；（3）0.57（0.55~0.59皆可）；实物电路图如图所示：每个小灯泡消耗的电功率为 2.20.260.57P UI V A W ==⨯=2. （9分）在“描绘小灯泡的伏安特性曲线”实验中，某实验小组决定测绘标有“3.8 V 0.4 A”小灯泡的伏安特性曲线。

（1）使用多用电表粗测小灯泡的电阻，选择“×1”欧姆档测量，示数如图所示，读数为________Ω（2）实验室提供的实验器材有：A．电源E（4 V，内阻约0.4 Ω） B．电压表V（2 V，内阻为2 kΩ）C．电流表A（0.6 A，内阻约0.3 Ω） D．滑动变阻器R（0～10Ω)E．三个定值电阻（R1=1kΩ，R2=2kΩ，R3=5kΩ） F．开关及导线若干①小组同学们研究后发现，电压表的量程不能满足实验要求，为了完成测量，他将电压表进行了改装．在给定的定值电阻中选用______（选填“R1”、“R2”或“R3”）与电压表______（选填“串联”或“并联”），完成改装．②在图甲的虚线框中画出正确的实验电路图__________（虚线框中已将部分电路画出，请补齐电路的其他部分）；（3）该实验小组按照正确的电路图和实验操作描绘出了小灯泡的伏安特性曲线如图所示。

专题08 静电场第一部分名师综述电场是电学的基础，也是高考的重点，每年必考。

一般以填空题或计算题的形式进行考查。

库仑定律、电场线的性质、带电体在静电场中的平衡、平行板电容器、带电粒子在电场中的运动等是考查的重点。

特别是带电粒子在电场中的运动结合交变电流、磁场知识巧妙地把电场性质与牛顿运动定律、功能关系、动量等力学知识有机地结合起来，更是命题几率较高的热点。

在复习本部分时要牢牢抓住力和能这两条主线，将知识系统化，找出它们的联系，做到融会贯通，同时还应注意此部分知识与科技前沿、生活实际等的联系，如静电除尘、电容式传感器、喷墨打印机、静电分选器、示波器等。

带电粒子在电场中运动一类问题，是高考中考查的重点内容之一．在力、电综合试题中，多把电场与牛顿运动定律，动能定理，功能关系，运动学知识，电路知识等巧妙地综合起来，考查学生对这些基本知识、基本规律的理解和掌握的情况，应用基本知识分析、解决实际问题的能力。

预测高考对电场考查选择题和计算均有：选择题主要检测考生对重要概念的理解和基本规律的运用．重点考查库仑定律、电场、电场强度、电场线、匀强电场、电场强度的叠加、匀强电场中电势差根电场强度的关系、电容器的电容等基本概念、基本规律的综合运用；计算题仍是以高分值高难度形式出现，重点是考查电场力、电势能、电势差、电势等概念与力学综合。

从近几年的高考来看，随着招生比例的增大，试题的难度相对而言有所下降，思维难度大，起点高的超难试题没有了，但同时送分题也没有了，在论述题，计算题的思维起点都不是很高，随着对物理过程研究的深入，思维难度逐步增大，因此有效的考查了学生的物理思维能力。

因此抓好基本物理知识的教学仍是中学物理教学的首要任务。

把握好复习节奏，适当降低起点和速度，着重学生思维能力的培养过程，以基础题训练方法，努力培养学生正确，良好的解题习惯，加强对学生复习方法，应试策略与技巧的训练和指导。

第二部分知识背一背一、库伦定律与电荷守恒定律1．库仑定律（1）真空中的两个静止的点电荷之间的相互作用力与它们电荷量的乘积成正比，与它们距离的二次方成反比，作用力的方向在他们的连线上。

专题19 电学实验（二）1．（9分）（2019成都外国语学校一模）有一个小灯泡上标有“4.0V 0.7A”的字样，现要求测定小灯泡在不一样电压下的功率P，并作出功率P与其两头电压的平方U2的关系图．可供选择器械以下：A．小灯泡L，规格“4.0V 0.7A” B．电流表A1（0～3A，内阻约0.1Ω）C．电流表A2（0～0.6A，内阻r2 =0.2Ω）D．电压表V1（0～3V，内阻9kΩ）E．电压表V2（0～15V，内阻约为30kΩ）F．标准电阻R1=1ΩG．标准电阻R2=3kΩ H．滑动变阻器R（0～10Ω）I．学生电源（E=6V，内阻不计）J．开关S及导线若干（1）甲同学设计了如图甲所示电路来丈量，当电压表读数为2.40V时，电流表示数如图乙所示为____A，此时L的电阻为____Ω（2）学习小组同学经议论以为要想更正确地描述出L完好的P—U2曲线，需要从头设计电路．请你在甲同学的基础上利用所供器械，在图丙所示的虚线框内补画出实验电路图，并在图上注明所选器械代号；若伏特表读数为2.70V，安培表读数为0.50A，则灯L耗费的功率P=____W【参照答案】(1). 0.48 (2). 5（或5.00）(3). 以下图：R1 R2 2.16【名师分析】（1）电流表的分度值为0.02A，故读数为0.48A，小灯泡的电阻为（2）小灯泡的额定电流为0.7A，因此电流表量程小，而电流表量程太大，因此并联一个定值电阻扩大的量程，依据可得，应选定值电阻，电压表也需要扩大批程，选择定值电阻，以下图当电压表读数为2.70V时，小灯泡两头的电压为，电流表读数为0.5A 时，经过小灯泡的电流为，故小灯泡此时耗费的电功率为2．(5分)某同学从市场上买了一只额定电压为3.2 V的LED灯，为了研究它的特色，进行了以下实验：(1)用多用电表测LED灯的电阻，在LED灯接入电路前，使用多用电表直接丈量其电阻，先对多用电表进行机械调零，再将选择开关拨到“×1 k”挡，进行欧姆调零。

专题16 电学实验1. （2019浙江选考）为了比较精确地测定阻值未知的定值电阻R x，小明设计了如图所示的电路。

（1）实验时，闭合开关S,滑动变阻器的滑片滑至合适位置保持不变，将c点先后与a、b点连接，发现电压表示数变化较大，电流表示数基本不变，则测量时应将c点接 ___________ （选填a点”或b 点”），按此连接测量，测量结果_____________ （选填小于”等于”或大于” R x的真实值。
