光纤配线架验收测试报告

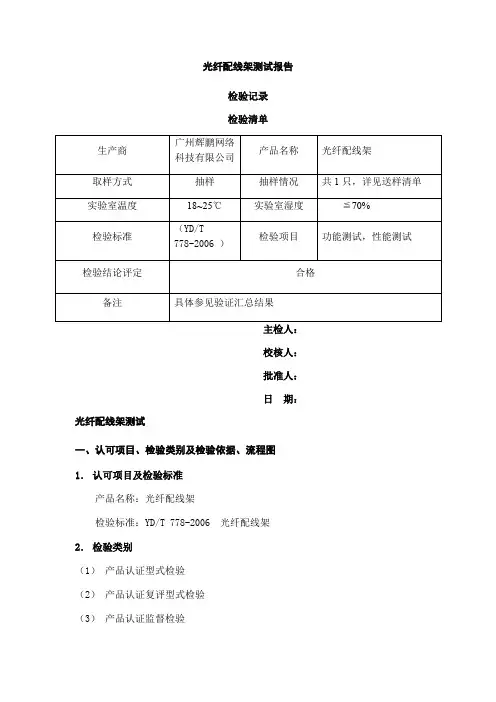

光纤配线架测试报告检验记录检验清单主检人：校核人：批准人：日期：光纤配线架测试一、认可项目、检验类别及检验依据、流程图1．认可项目及检验标准产品名称：光纤配线架检验标准：YD/T 778-2006 光纤配线架2．检验类别（1）产品认证型式检验（2）产品认证复评型式检验（3）产品认证监督检验（4）产品认证监督检验+产品认证变更检验（5）委托检验上述（1）-（4）类别的检验依据除了对应产品的检验标准以外，还应依据泰尔发布的最新配线设备认证实施规则来执行。

3．检验流程图按委托方要求，不符合标准要求数据处理，评判试验结果评判、编制报告样品检后处理常温检验1.外观与结构2.材料3.光电性能二、检验项目及检验方法 1、外观与结构检查1.1用卡尺或卷尺检测机架外形尺寸。

1.2用手实际操作转动、插拔、锁定部位应感觉适度，用万能角尺，检测机架门开启角；用塞规检测其间隙的上、中、下三处。

1.3用装配工具手工检查紧固件，用裸手触摸外露和操作部位。

1.4用R 量规检测光缆尾纤的弯曲半径。

1.5其它用目视方法检查。

2、功能检查测试步骤：采用视察法和操作法检查各功能装置安装的完整齐备性及其达到的功能性。

3、光电性能测试 3.1插入损耗 3.1.1测试连接框图3.1.2按测试连接图连接测试光纤测试，光回波损耗测试仪虚线连接(S 2R 1)值P 1P=P 1-P 2即为S 2R 2的插入损耗值。

3.2回波损耗3.2.2测试步骤S 1稳定光源光功率计光纤配线架测试前按回波损耗测试连接图，连接光回损仪输出光源及标准反射测试尾纤，将标准反射测试尾纤末端暴露。

光回损仪开机预热15min之后，将标准反射测试尾纤暴露端环绕直径为7mm左右的圆柱体8圈，对光回损仪保存设置初始值。

再将标准反射测试尾纤暴露端按图4所示接上被测尾纤，在被测尾纤暴露端环绕8圈，此时光回损仪所显示的值即为被测尾纤暴露端R2的实际回波损耗值；同理，将被测尾纤暴露端R2与标准反射测试尾纤连接，另一端R1环绕8圈，即可得到R1端的实际回波损耗值。

光纤测试检查报告本报告旨在对光纤进行测试检查，并提供相关数据与分析结果。

以下是本次测试检查的详细内容及结果。

1. 背景介绍在现代通信领域，光纤作为一种高效的传输介质，被广泛使用。

为确保光纤传输的质量和稳定性，进行光纤测试检查是必要的步骤。

2. 测试设备本次测试使用的设备包括：- 光纤测试仪：用于测量光纤的衰减、反射等参数。

- 光源：用于产生光信号。

- 光功率计：用于测量光的功率。

3. 测试项目3.1 光纤衰减测试：通过测量光纤信号在传输过程中的衰减情况，来评估光纤的传输能力。

测试结果如下：测试点1：衰减值为0.2 dB/km测试点2：衰减值为0.18 dB/km测试点3：衰减值为0.25 dB/km测试结果表明，在所测点附近的光纤衰减值处于正常范围内，能够满足传输需求。

3.2 光纤反射测试：通过测量光纤信号的反射情况，来评估光纤的反射性能。

测试结果如下：测试点1：反射值为-25 dB测试点2：反射值为-20 dB测试点3：反射值为-22 dB测试结果表明，在所测点附近的光纤反射值处于安全范围内，不存在明显的反射问题。

4. 结论与建议本次光纤测试检查的结果表明，所测试的光纤具有良好的传输能力和反射性能。

无明显的衰减和反射问题。

然而，鉴于光纤传输质量随时间推移可能会发生变化，建议定期进行光纤测试检查，以确保其持续稳定的传输能力。

5. 致谢感谢本次测试检查所使用的设备提供商，以及参与测试的相关人员的支持与配合。

请注意，本报告仅针对当前光纤测试的结果，且不对其他问题或设备进行评估。

如需进一步了解或有其他问题，请及时联系相关专业人士。

附注：本报告的数据和结果仅用于测试检查目的，如需使用或引用，请联系我们以获取授权。

总结：通过对光纤进行测试检查，本报告提供了光纤衰减和反射测试的结果与分析。

对光纤的传输能力和反射性能进行合理评估，并提供了定期测试的建议。

在通信领域，光纤测试检查的重要性不言而喻，希望本报告对相关人员提供有价值的参考和指导。

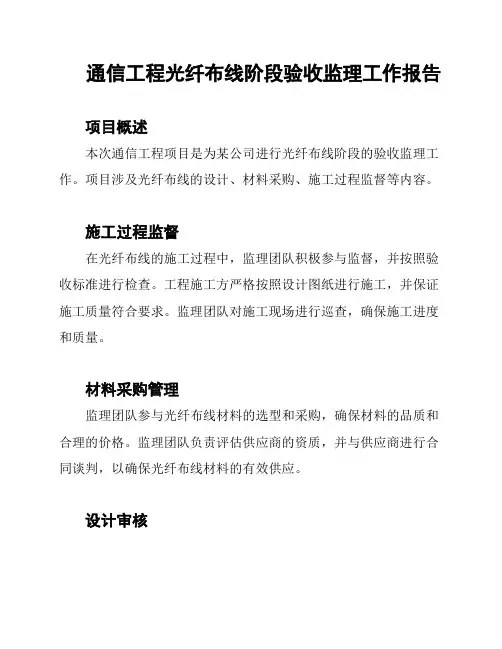

通信工程光纤布线阶段验收监理工作报告
项目概述
本次通信工程项目是为某公司进行光纤布线阶段的验收监理工作。

项目涉及光纤布线的设计、材料采购、施工过程监督等内容。

施工过程监督
在光纤布线的施工过程中，监理团队积极参与监督，并按照验收标准进行检查。

工程施工方严格按照设计图纸进行施工，并保证施工质量符合要求。

监理团队对施工现场进行巡查，确保施工进度和质量。

材料采购管理
监理团队参与光纤布线材料的选型和采购，确保材料的品质和合理的价格。

监理团队负责评估供应商的资质，并与供应商进行合同谈判，以确保光纤布线材料的有效供应。

设计审核
在光纤布线的设计阶段，监理团队参与设计图纸的评审，确保
设计方案合理、可靠，并符合相关标准和规范。

监理团队在设计阶
段提供技术支持和建议，以确保项目的顺利进行。

问题处理
在光纤布线的施工和监理过程中，可能会出现一些问题和难题。

监理团队及时发现并处理这些问题，确保项目不受影响。

与工程施
工方和设计方进行有效的沟通和协调，解决施工过程中的技术和管
理问题。

结论
本次通信工程光纤布线阶段的验收监理工作顺利进行，并取得
了令人满意的结果。

监理团队全力以赴，确保工程质量和进度，为
项目的成功交付做出了积极贡献。

综合布线工程验收报告范文1. 项目简介本次综合布线工程是为XXX公司的办公楼进行网络布线工程，旨在建立稳定、高效的网络通信环境，为公司的日常办公提供技术支持。

2. 工程概述本次综合布线工程主要包括以下内容：•网络布线设计与规划•光纤线缆敷设•网络设备安装与调试•配线架和机柜安装•网络测试与调整工程施工期限为30天，具体工程进度和质量经过相关测试与评估后得以验收。

3. 工程进展情况经过30天的施工，工程已经完成。

工程施工过程中遵守了相关的技术标准和规范，确保了施工质量。

具体工程进展情况如下：•网络布线设计与规划：根据实际需求，设计了合理的布线方案，确保了网络通信的稳定性和可靠性。

•光纤线缆敷设：按照布线设计方案，进行了光纤线缆的铺设，光纤线缆连接牢固可靠。

•网络设备安装与调试：安装了所需的网络设备，并对设备进行了调试和优化。

•配线架和机柜安装：安装了适当规格的配线架和机柜，确保了布线系统的整洁和易于管理。

•网络测试与调整：对整个布线系统进行了全面测试，包括连通性测试、带宽测试等，确保网络通信的稳定和性能。

4. 工程质量评估为了评估工程的质量，我们进行了以下测试和评估：4.1 网络连通性测试通过使用网络测试工具，对整个网络进行了连通性测试。

测试结果表明，所有网络节点均能正常连接，网络连通性良好。

4.2 带宽测试通过使用带宽测试工具，对网络进行了带宽测试。

测试结果表明，网络的带宽符合预期，满足了公司各个部门的通信需求。

4.3 信号强度测试对Wi-Fi信号进行了测试，测试结果显示各个办公区域的Wi-Fi信号强度均在合理范围之内，能够满足用户的无线上网需求。

5. 问题和改进意见在工程验收过程中，我们发现了一些问题，并提出了改进意见，具体如下：•部分光纤线缆的接头处存在松动现象，建议对相关接头进行固定，以确保连接稳定。

•配线架中部分线缆标签不清晰，建议对标签进行重新打印，提高标识的可读性和准确性。

•部分办公区域的Wi-Fi信号覆盖不足，建议增加相应的Wi-Fi信号增强器，提高无线信号覆盖范围。

质优诚信、不断创新热诚服务、持续改进FORM-40-020 REV.00光纤配线架交收检验报告型号规格送检数检验依据YD/T778－2006《光纤配线架》出厂编号序号检验项目标准要求抽样方案实测结果1外观质量1）金属件无毛刺，表面光洁、无锈蚀，涂覆层颜色符合要求且色泽均匀、无流挂、无露底；2）机械活动部分灵活自如，拨插适度、锁定可告靠，门的开启角度大于110度；3）结构牢固，无缺损零部件，紧固件无松动，光缆经过地方的金属外露部分锐边倒园R ≥2mm ；4）光缆、光纤穿过金属板孔沿结构件锐边转弯时，应有保护套及衬垫，光纤、跳纤、尾纤无论何处弯曲其曲率半径≥30mm 。

光缆引入机架时，其曲率半径≥光缆直径的15倍；5标志和标记上文字、图形、符号清晰完整无误。

GB/T2828.1 IL= ⅡAQL=5 目测□符合2 外形尺寸符合标准（或合同）物料清单要求全检/测量□符合3 绝缘电阻绝缘电阻≥1000 M Ω/500V 直流AQL=5 ≥M Ω4 耐电压耐电压≥3000V 一分钟无击穿、无飞弧AQL=5 □无击穿、飞弧5插入损耗≤0.35dB （PC ）AQL=4 □符合回波损耗≥50dB（PC ）AQL=4□符合6功能要求①具有光缆固定、引入和保护装置，光缆护套及加强芯可靠接地。

②有光缆终结装置且该装置能固定和保护接头部位不移位。

③具有调线功能；④光缆开剥后，纤芯有保护装置并固定后引入光纤终结装置。

GB/T2828.1IL =ⅡAQL =5□符合检验结论：□产品质量符合YD/T778-2006标准的规定要求，准予出厂。

检验员/日期：年月日注：合格或符合在□內打”√”,反之打“×”。

3、通过活动，使学生养成博览群书的好习惯。

B 比率分析法和比较分析法不能测算出各因素的影响程度。

√C 采用约当产量比例法，分配原材料费用与分配加工费用所用的完工率都是一致的。

ＸC 采用直接分配法分配辅助生产费用时，应考虑各辅助生产车间之间相互提供产品或劳务的情况。

综合布线验收报告一、验收目的。

综合布线是建筑物内部信息传输的重要基础设施，其质量直接关系到建筑物内部各种信息设备的正常运行。

本次验收旨在对综合布线工程进行全面检查，确保其符合相关标准和规范要求，保障信息传输的稳定性和可靠性。

二、验收范围。

本次综合布线验收范围包括建筑物内部各个楼层的综合布线系统，包括但不限于光纤布线、网线布线、电力线等，以及相关的配套设备和附件。

三、验收内容。

1. 线缆敷设情况，检查线缆的敷设是否符合相关标准和规范，包括线缆的走向、固定方式、保护措施等。

2. 连接设备验收，对连接设备进行检查，包括插座、接头、配线架等，确保其安装牢固、连接可靠。

3. 网络设备验收，对网络设备进行检查，包括交换机、路由器、网卡等，确保其安装正确、运行正常。

4. 光纤设备验收，对光纤设备进行检查，包括光纤收发器、光纤跳线等，确保其连接正确、信号传输稳定。

5. 安全防护验收，对综合布线系统的安全防护措施进行检查，包括防火、防水、防雷等，确保其符合相关安全标准。

四、验收结果。

经过全面检查，本次综合布线验收结果如下：1. 线缆敷设情况良好，符合相关标准和规范要求，走向合理，固定牢固，保护措施到位。

2. 连接设备安装牢固，接头连接可靠，无松动现象。

3. 网络设备安装正确，运行正常，各个节点连接畅通。

4. 光纤设备连接正确，信号传输稳定，无损耗现象。

5. 安全防护措施符合相关标准，各项安全防护设施完好，能够有效保护综合布线系统。

五、存在问题及整改措施。

在验收过程中发现部分综合布线系统存在一些问题，主要包括线缆敷设不规范、连接设备松动、网络设备配置错误等。

针对这些问题，我们将立即采取以下整改措施：1. 对线缆敷设不规范的地方进行重新布线，确保其走向合理，固定牢固。

2. 对连接设备松动的地方进行重新固定，确保其连接可靠。

3. 对网络设备配置错误的地方进行调整，确保其运行正常。

六、验收结论。

经过整改后，综合布线系统整体符合相关标准和规范要求，能够保障建筑物内部各种信息设备的正常运行。

报告编号：×××<计量标志> <CNAS标志>
检验报告
产品型号
产品名称光纤配线架
申请单位
检验类别产品认证初次/复评检验
×××××××××检验中心
注意事项
1.报告无“检验报告专用章”或检验单位公章无效。

2.报告需加盖骑缝章。

3.复制报告未重新加盖“检验报告专用章”或检验单位公章无效.
4.报告无主检、审核、批准人签字无效。

5.报告涂改无效。

6.部分复印本检验报告无效。

7.本检验报告仅对来样负责。

8.对检验报告若有异议，请于收到报告之日起十五日内向泰尔认证中心提出。

地址：××××××
邮政编码：××××××
电话：××××××
传真：××××××
网址：××××××
E-MAIL:××××××
检验报告
批准：审核：主检：
检验情况一览表
检验情况一览表
检验情况一览表。

报告编号：×××<计量标志> <CNAS标志>
检验报告
产品型号
产品名称光纤配线架
申请单位
检验类别产品认证初次/复评检验
×××××××××检验中心
注意事项
1.报告无“检验报告专用章”或检验单位公章无效。

2.报告需加盖骑缝章。

3.复制报告未重新加盖“检验报告专用章”或检验单位公章无效.
4.报告无主检、审核、批准人签字无效。

5.报告涂改无效。

6.部分复印本检验报告无效。

7.本检验报告仅对来样负责。

8.对检验报告若有异议，请于收到报告之日起十五日内向泰尔认证中心提出。

地址：××××××
邮政编码：××××××
电话：××××××
传真：××××××
网址：××××××
E-MAIL:××××××
检验报告
批准：审核：主检：
检验情况一览表。

配线架的实验报告《配线架的实验报告》在现代通信设备中，配线架扮演着至关重要的角色。

它不仅是信息传输的关键节点，还承担着连接和管理各种网络设备的重要任务。

为了更好地了解配线架的性能和可靠性，我们进行了一系列实验，并撰写了以下实验报告。

首先，我们对配线架的结构和材料进行了详细的分析。

通过观察和测量，我们发现配线架采用了高强度的金属材料制成，结构设计合理，能够承受大量的网络设备和数据传输。

这为其在实际应用中提供了可靠的支持。

其次，我们对配线架的连接性能进行了测试。

我们使用了不同类型的网络线缆和连接器进行连接，并测试了其传输速度和稳定性。

实验结果表明，配线架能够稳定地传输大量数据，并且在连接过程中不会出现信号丢失或干扰的情况。

接着，我们对配线架的管理功能进行了评估。

我们测试了其对网络设备的连接和管理能力，以及对数据传输的控制和监测功能。

实验结果显示，配线架能够有效地管理各种网络设备，并提供了灵活的数据传输控制和监测手段，为网络运行和维护提供了有力支持。

最后，我们对配线架的可靠性进行了验证。

我们模拟了不同环境下的使用情况，并对其进行了长时间的稳定性测试。

实验结果表明，配线架在各种环境下都能够稳定可靠地工作，不会因外界条件的变化而出现故障或损坏。

综合以上实验结果，我们得出结论：配线架在现代通信设备中扮演着至关重要的角色，其结构设计合理，连接性能优越，管理功能完善，可靠性高。

我们相信，通过我们的实验报告，可以更好地认识和理解配线架的性能和可靠性，为其在实际应用中提供更好的支持和保障。

电信光缆验收报告（5篇）第一篇：电信光缆验收报告电信光纤施工验收报告工作概况对集团原有光纤结构进行整改。

1、废除原有主干双模光纤，改换单模光纤线。

2、改变原有光纤结构走向，重新布局光纤网络结构。

示意图改造前改造后3、更换光纤终端设备（改用高速单模光纤猫）验收报告施工单位：电信施工工程队工程于2013年5月15日完成，预计施工期2天，实际施工期为4天。

共铺设光纤线缆1.2公里、高速光纤猫6对、熔光纤接头16蕊.并应行政部要求对原有光纤线缆以及电话线缆规整。

施工过程由集团行政部网管全程监督。

验收单位：集团行政部施工单位：验收单位:篇二：电信光缆线路工程验收电信光缆线路工程验收1、随工检验（1）按国家机关规定，光缆线路工程均应实行监理制。

由监理人员采取巡视、旁站等方式进行随工检验。

对隐蔽工程项目，应由监理和施工双方签署《隐蔽工程检验签证》。

（2）光缆线路工程的随工检验，应按下表的项目及内容进行光缆线路工程随工检验项目内容2、光缆线路工程初步验收（1）干线光缆线路工程初步验收（简称工程初验），应在施工完毕并经工程监理单位预检合格后进行。

业主（省级）在收到监理单位“关于工程初验申请报告”后一周内组织工程初步验收。

初验工作，一般可分档案、安装工艺、传输特性测试和财务、物资等四个组，分别对工程质量进行全面检查和评议。

初验组认为有必要时可对隐蔽工程质量进行复查。

（2）光缆线路的安装工艺、传输特性应按下表的项目内容进行检查和抽测。

安装工艺和测试数据应符合设计和规范的相关标准，测试数据还应与施工单位提供的竣工测试记录相符或吻合。

光缆线路工程初步验收项目内容（3）初步验收会议应在全面检查和抽测后对施工质量进行评议，工程质量达到设计和规范标准的为合格。

（4）初步验收会议还应对施工图设计能否指导施工进行评议。

施工图设计应达到的深度要求按相关规范或规定。

3、光缆线路工程竣工验收（1）干线光缆线路工程的竣工验收，应由业主的主管单位（集团公司）组织进行。
