PROFIBUS 总线简介及应用PROFIBUS 是一个用在自动化技术的现场总线标准，常用于PLC 与现场设备的数据通信和控制。
目前的PROFIBUS 可分为二种，分别是大多数人使用的PROFIBUS DP 和用在过程控制的PROFIBUS PA。
通信速率在9.6kb/s~12Mb/s。
PROFIBUS PA（过程自动化，Process Automation）应用在过程自动化系统中，由过程控制系统监控量测设备控制，是本质安全的通信协议，可适用于防爆区域（工业防爆危险区分类中的Ex-zone 0 及Ex-zone 1）。
PROFIBUS DP（分布式周边，Decentralized Peripherals）用在工厂自动化的应用中，可以由中央控制器控制许多的传感器及执行器，也可以利用标准或选用的诊断机能得知各模块的状态。
Profibus DP 是工业现场比较常用的总线形式。
Profibus DP 物理接口一般采用RS485形式，通信线缆包括RS485 的A 和B 两根数据线和一个屏蔽线。
因为Profibus DP 的通信速率较高(最高达12Mb/s),所以现场安装中一定要注意加入阻抗匹配，线缆尽量使用带有屏蔽的线缆。
DP 接头如下，红色的拨片就是匹配阻抗的开关，打到ON 及加入匹配电阻。
需要注意的是同一条Profibus 总线上，只能有两个DP 头打开阻抗匹配。
Profibus 由于其较快的通信速度和较强的故障诊断能力，在工业现场中的到非常广泛的应用。
然而在实际应用过程中，Profibus 总线总会出现一些不理想的情况。
如：1）PLC 控制器和其他需要通信的设备相距比较远，profibus 布线会比较长。
较长的电缆布线会使Profibus 信号不稳定，经常出现数据错误，丢包，设备掉线等情况，使整个系统运行很不稳定。
2）一些电磁干扰特别强的现场，采用电缆布线后也会出现Profibus 通信不稳定的情况。
PROFIBUS概述与应用一、PROFIBUS的概述1 PROFIBUS现场总线技术的产生早在 20 世纪80年代中期，国外就提出了现场总线，但研究工作进展缓慢，且没有国际标准可以遵循。
直到1984 年，美国仪表协会（ISA ）下属的标准与实施组工作中的 ISA/SP50开始制订现场总线的标准。
1985 年国际电工委员会决定由 Proway Working Group负责现场总线体系结构与标准的研究工作。
1986 年德国开始制订过程现场总线（Process Fieldbus ）标准，简称为 PROFIBUS，由此拉开了现场总线标准制订和产品开发的序幕。
PROFIBUS 现场总线技术是德国国家科学技术部审视了数字技术发展的必然趋势以及德国工业经济对自控技术的需要，特别在规范化和开放性方面的要求，把它列为德国的国家科技研究项目，从1987 年开始集中了SIEMENS 等13 家公司和5家研究所的力量，按照ISO （国际标准化组织）OSI （开放系统互连参考模型）参考模型开始研究制订现场总线的德国国家标准。
经过两年多的努力，终于完成了制订工作，并于1989年4 月在DIN19245 中发表，成为德国国家现场总线标准。
同年12月一些自愿地在其产品中采用PROFIBUS标准的企业组成用户组织（PNO ），从而使这项标准得到进一步完善，相应的产品也不断地被开发、推广和应用。
1995 年PROFIBUS国际组织（PI）成立，1996年6月PROFIBUS-FMS和PROFIBUS-DP 被批准为欧洲现场总线标准 EN50170 V.2,1998年PROFIBUS-PA被批准纳入EN50170 V.2,1999年成为国际标准IEC61158的组成部分。
PROFIBUS 现场总线技术是德国国家科学技术部审视了数字技术发展的必然趋势以及德国工业经济对自控技术的需要，特别在规范化和开放性方面的要求，把它列为德国的国家科技研究项目，从 1987 年开始集中了SIEMENS 等13 家公司和5家研究所的力量，按照 ISO （国际标准化组织）OSI （开放系统互连参考模型）参考模型开始研究制订现场总线的德国国家标准。
Profibus（Process Field Bus）是一种用于自动化和过程控制领域的现场总线协议，它是工业自动化领域中最常用的通信协议之一。
Profibus 旨在实现工业设备和系统之间的实时数据传输，用于监控、控制、诊断和配置各种设备，如传感器、执行器、PLC（可编程逻辑控制器）等。
以下是一些Profibus 总线的关键概念：总线拓扑结构：Profibus 支持多种拓扑结构，包括总线拓扑、星形拓扑和环形拓扑。
总线拓扑是最常见的，其中所有设备都连接到单个总线上。
物理层：Profibus 通信可以在不同的物理层上运行，包括RS-485、光纤和电缆。
这使得它适用于各种工业环境和距离要求。
数据传输速率：Profibus 支持多种数据传输速率，从9.6 kbps 到12 Mbps 不等，这取决于特定应用的需求。
帧结构：Profibus 帧包括头部、数据部分和尾部，其中包含了发送方和接收方的地址信息、控制信息以及数据内容。
帧结构的定义使得数据在总线上可以被准确地识别和解析。

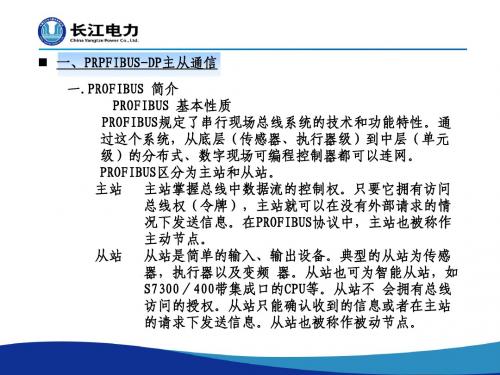

主站和从站：在Profibus 网络中，有一个或多个主站（Master）负责控制通信，而其他设备则作为从站（Slave）响应主站的请求。
主站通常是控制系统或上级设备，而从站是各种传感器、执行器和外围设备。
通信协议：Profibus 支持多种通信协议，包括Profibus-DP（用于实时控制和数据交换）、Profibus-PA（用于过程自动化）和Profibus-FMS（用于制造过程管理系统）等。
诊断和监控：Profibus 提供了诊断和监控功能，可以用于检测网络故障、设备状态和通信问题。
这有助于维护人员及时识别和解决问题。
可扩展性：Profibus 是一个灵活的总线系统，可以根据需要扩展和定制。
新设备可以轻松添加到现有的Profibus 网络中，而不需要重大更改。
Profibus 通常用于工业自动化、制造业、工厂自动化、过程控制、建筑自动化和机器控制等领域。
Profibus总线技术一、什么是Profibus现场总线？现场总线是安装在生产过程区域的现场设备/仪表与控制室内的自动控制装置/系统之间的一种串行、数字式、多点通讯的数字总线。
当然，生产过程包括连续生产和断续生产两种。
Profibus现场总线是其中的一种。
简单的说就是Profibus通过总线把各分散的现场设备（传感器和执行机构）连接到控制器或控制系统，同时支持工厂自动化和过程自动化以及驱动应用。
二、Profibus总线的三种行规Profibus现场总线包括：Profibus-FMS、Profibus-DP、Profibus-PA。
相应的通信方式的应用领域及优点为;FMS主要是是通用目的的自动化，是大范围的应用，多主通信；DP主要是工厂自动化，它的特点主要是快速，即插即用，高效廉洁；而PA主要应用于过程自动化，面向应用，需要总线供电，要求符合本质安全的。
目前来看，市面上主要应用还是Profibus-DP网络，所以接下来的我将主要介绍DP网络的一些知识。
三、Profibus-DP定义的三种设备类型1、DP-1类主设备（DPM1）中央控制器，它与分散的I/O设备（DP-从）交换数据；允许若干个DPM1同时存在，典型性的设备是PLC,PC,VME。
2、DP2类主设备（DPM2）组态、监视或工程工具，它被用来设定网络或参数、监视DP-从设备3、DP-从设备直接连接I/O信号的外围设备；典型的设备是输入、输出、驱动器、阀、操作面板等等。
四、Profibus-DP-主站和DP从站间的数据传输1、参数化阶段从站由DP-主站用现行总线参数、监控时间和从站的特定参数进行参数化。
2、组态阶段DP-主站对DP-从站所需要的配置和现行的配置进项比较。
3、用户数据传输阶段在参数化和组态成功后，DP-从站改变其状态进入用户数据交换阶段。
在此阶段，从站的参数化能被更改，而不必中断数据传输。
注意：在这三个阶段中，都可以附加诊断数据和控制命令的传输。
PROFIBUS现场总线介绍
1.灵活性：PROFIBUS总线可以适用于各种不同的应用领域，包括制
造业、过程工业和建筑自动化等。
它可以连接多种类型的设备，如传感器、执行器、变频器等，灵活适配不同的现场设备。
2. 实时性：PROFIBUS总线的通信速度可以达到12 Mbps，能够满足
实时控制和数据传输的需求。
它具有低延迟和高响应性，适用于需要快速
响应的应用场景。
3.可靠性：PROFIBUS总线采用了差分传输技术和冗余机制，可以有
效抵抗干扰和噪声，提高通信的可靠性和稳定性。
它还具有故障检测和诊
断功能，可以及时发现和排除故障，保证系统的稳定运行。
4.易于集成：PROFIBUS总线可以轻松集成到现有的控制系统中，同
时也支持与其他通信网络的互连。
它提供了标准的数据交换和通信协议，
方便各种设备之间的互联和数据共享。
5.可扩展性：PROFIBUS总线可以支持多达126个从站设备，同时也
支持多个主站的配置。
这使得它能够适应不同规模和复杂度的现场自动化
系统，方便系统的扩展和升级。
在现场总线系统中，PROFIBUS总线还有两种主要的变种，即PROFIBUSDP和PROFIBUSPA。
总的来说，PROFIBUS是一种功能强大、性能优越的现场总线系统，
能够提供可靠的数据传输和实时控制功能。
它广泛应用于各种工业自动化
和过程控制领域，在提高生产效率和降低成本方面发挥了重要作用。
