PROFIBUS现场总线技术(技术讲解)

现场总线技术概述现场总线技术（Fieldbus）是指在工业自动化系统中，用于连接现场设备和控制系统的一种通信协议和架构。

它通过将数据和控制命令从控制系统传输到现场设备，并将现场设备反馈的数据传输回控制系统，实现实时监控和控制。

现场总线技术的发展起源于20世纪80年代，旨在解决传统控制系统中布线复杂、成本高昂、可靠性低等问题。

与传统控制系统相比，现场总线技术具有可编程、分布式、开放性强等优点，是实现工业自动化和智能化的重要手段之一现场总线技术的核心是通信协议，常见的现场总线协议包括Profibus、Modbus、FOUNDATION Fieldbus、DeviceNet等。

这些协议定义了数据格式、通信速度、错误检测和纠正等通信规范，保证了不同设备之间的互通性和稳定性。

现场总线技术的架构通常由控制层、总线层和现场设备层组成。

控制层包括控制器和上位机，负责发送控制命令和接收反馈数据；总线层是控制器与现场设备之间的通信介质，包括总线线缆、连接器和信号转换设备；现场设备层包括传感器、执行器等各种设备，负责感知和执行现场操作。

现场总线技术在工业自动化中的应用广泛，涵盖了各个行业和领域。

它可以实现对现场设备的远程监控和控制，提高了系统的可靠性和灵活性。

同时，现场总线技术还可以对现场设备进行参数配置和诊断，减少了故障排除时间和维护成本。

然而，现场总线技术也存在一些挑战和限制。

首先，不同的现场总线协议之间，通常不能直接互联互通，需要通过网关或转换器进行数据的转换和交换。

其次，现场总线技术对硬件设备的要求较高，需要选择与总线兼容的设备进行接入。

此外，现场总线技术的通信速度相对较慢，对于一些对实时性要求较高的应用场景可能不够满足。

总的来说，现场总线技术是工业自动化领域的重要技术和工具，具有广泛的应用和发展前景。

随着工业互联网的兴起，现场总线技术将继续推动工业自动化向智能化、高效化的方向发展。

现场总线（PROFIBUS）技术简介摘要：本文详细的介绍PROFIBUS的概念以及相关的基础知识。

内容：第一章：现场总线技术及PROFIBUS1.1 现场总线技术的由来1.1.1 CIMS体系结构及工业数据结构的层次划分根据工厂管理、生产过程及功能要求，CIMS体系结构可分为5层，即工厂级、车间级、单元级、工作站级和现场级。

简化的CIMS则分为3层，即工厂级、车间级和现场级。

在一个现代化工厂环境中，在大规模的工业生产过程控制中，工业数据结构同样分为这三个层次，与简化的网络层次相对应。

如图1-1所示。

图1-1：简化的CIMS网络体系结构1.1.2 现场级与车间级自动化监控及信息集成是工厂自动化及CIMS不可缺少的重要部分。

现场级与车间级自动化监控及信息集成系统主要完成底层设备单机控制、连机控制、通信连网、在线设备状态监测及现场设备运行、生产数据的采集、存储、统计等功能，保证现场设备高质量完成生产任务，并将现场设备生产及运行数据信息传送到工厂管理层，向工厂级MIS系统数据库提供数据。

同时也可接受工厂管理层下达的生产管理及调度命令并执行之。

因此，现场级与车间级监控及信息集成系统是实现工厂自动化及CIMS系统的基础。

1.1.3 传统的现场级与车间级自动化监控及信息集成系统传统的现场级与车间级自动化监控及信息集成系统（包括：基于PC、PLC、DCS 产品的分布式控制系统），其主要特点之一是，现场层设备与控制器之间的连接是一对一（一个I/O点对设备的一个测控点）所谓I/O接线方式，信号传递4-20mA（传送模拟量信息）或24VDC（传送开关量信息）信号。

如图1-2所示：图1-2：传统的现场级与车间级自动化监控及信息集成系统1.1.4 系统主要缺点（1）信息集成能力不强：控制器与现场设备之间靠I/O连线连接，传送4-20mA 模拟量信号或24VDC等开关量信号，并以此监控现场设备。

这样，控制器获取信息量有限，大量的数据如设备参数、故障及故障纪录等数据很难得到。

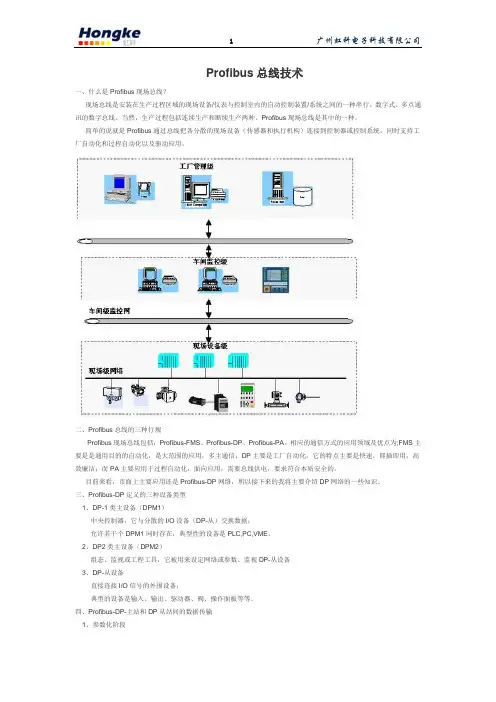

Profibus总线技术一、什么是Profibus现场总线？现场总线是安装在生产过程区域的现场设备/仪表与控制室内的自动控制装置/系统之间的一种串行、数字式、多点通讯的数字总线。

当然，生产过程包括连续生产和断续生产两种。

Profibus现场总线是其中的一种。

简单的说就是Profibus通过总线把各分散的现场设备（传感器和执行机构）连接到控制器或控制系统，同时支持工厂自动化和过程自动化以及驱动应用。

二、Profibus总线的三种行规Profibus现场总线包括：Profibus-FMS、Profibus-DP、Profibus-PA。

相应的通信方式的应用领域及优点为;FMS主要是是通用目的的自动化，是大范围的应用，多主通信；DP主要是工厂自动化，它的特点主要是快速，即插即用，高效廉洁；而PA主要应用于过程自动化，面向应用，需要总线供电，要求符合本质安全的。

目前来看，市面上主要应用还是Profibus-DP网络，所以接下来的我将主要介绍DP网络的一些知识。

三、Profibus-DP定义的三种设备类型1、DP-1类主设备（DPM1）中央控制器，它与分散的I/O设备（DP-从）交换数据；允许若干个DPM1同时存在，典型性的设备是PLC,PC,VME。

2、DP2类主设备（DPM2）组态、监视或工程工具，它被用来设定网络或参数、监视DP-从设备3、DP-从设备直接连接I/O信号的外围设备；典型的设备是输入、输出、驱动器、阀、操作面板等等。

四、Profibus-DP-主站和DP从站间的数据传输1、参数化阶段从站由DP-主站用现行总线参数、监控时间和从站的特定参数进行参数化。

2、组态阶段DP-主站对DP-从站所需要的配置和现行的配置进项比较。

3、用户数据传输阶段在参数化和组态成功后，DP-从站改变其状态进入用户数据交换阶段。

在此阶段，从站的参数化能被更改，而不必中断数据传输。

注意：在这三个阶段中，都可以附加诊断数据和控制命令的传输。

PROFIBUS现场总线介绍
1.灵活性：PROFIBUS总线可以适用于各种不同的应用领域，包括制
造业、过程工业和建筑自动化等。

它可以连接多种类型的设备，如传感器、执行器、变频器等，灵活适配不同的现场设备。

2. 实时性：PROFIBUS总线的通信速度可以达到12 Mbps，能够满足
实时控制和数据传输的需求。

它具有低延迟和高响应性，适用于需要快速
响应的应用场景。

3.可靠性：PROFIBUS总线采用了差分传输技术和冗余机制，可以有
效抵抗干扰和噪声，提高通信的可靠性和稳定性。

它还具有故障检测和诊
断功能，可以及时发现和排除故障，保证系统的稳定运行。

4.易于集成：PROFIBUS总线可以轻松集成到现有的控制系统中，同
时也支持与其他通信网络的互连。

它提供了标准的数据交换和通信协议，
方便各种设备之间的互联和数据共享。

5.可扩展性：PROFIBUS总线可以支持多达126个从站设备，同时也
支持多个主站的配置。

这使得它能够适应不同规模和复杂度的现场自动化
系统，方便系统的扩展和升级。

在现场总线系统中，PROFIBUS总线还有两种主要的变种，即PROFIBUSDP和PROFIBUSPA。

总的来说，PROFIBUS是一种功能强大、性能优越的现场总线系统，
能够提供可靠的数据传输和实时控制功能。

它广泛应用于各种工业自动化
和过程控制领域，在提高生产效率和降低成本方面发挥了重要作用。

PROFIBUS现场总线摘要：现场总线技术是20世纪90年代兴起的一种集控制技术、仪表技术和计算机网络技术为一体的先进的工业控制技术。

这其中PROFIBUS现场总线是目前较为流行的五种现场总线中较为有仪表性的一种。

与其它现场总线系统相比，PROFIBUS的最大优点在于具有稳定的国际标准EN50170作保证，并经实际应用验证具有普遍性。

目前已应用的领域包括加工制造、过程控制和楼宇自动化等。

PROFIBUS的开放性和不依赖于厂商的通信设想，已在10多万成功应用中得以实现。

市场调查确认，在德国和欧洲市场中PROFIBUS占开放性工业现场总线系统的市场份额超过40%。

一、现场总线1.1 现场总线的产生背景随着控制、计算机、通讯、网络等技术的发展，信息交换沟通的领域正在迅速覆盖从工厂的现场设备层到控制、管理的各个层次、覆盖从工段、车间、工厂、企业乃至世界各地的市场。

信息技术的飞速发展，引起了自动化系统结构的深刻变革，现场总线就是在这种形式下发展起来的新技术。

20世纪50年代至今，工业过程控制仪表一只采用4-20mA的标准信号。

20世纪60年代，测控系统一般采用直接数字式控制系统。

20世纪70年代，数字式计算机被映入到测控系统中，此时的计算机提供的是集中式控制处理。

20世纪80年代，微处理器被嵌入到各种仪器设备中，而形成了分布式控制系统(DCS)，这种分布式控制系统经历了若干发展阶段，从集散控制系统(DCS)、现场总线控制系统(FCS)到智能控制、维护、管理集成系统(ICMMS)，控制单元日益智能化，控制的方式日益走向多智能控制单元的协同工作模式。

由于各种现场总线技术的相继出现，人们对传统的模拟仪表和控制系统要求变革的呼声越来越高，现场总线为引入智能现场仪表提供了一个开放平台。

基于现场总线的分布式控制系统(FieldbusControlSystem,FCS)是在传统的分布式控制系统(DistributedControlSystem,DCS)的基础之上发展起来的，顺应了自动控制系统发展的潮流。

现场总线PROFIBUS技术要点2.1 PROFIBUS概貌(1) PROFIBUS是一种国际化、开放式、不依赖于设备生产商的现场总线标准。

广泛适用于制造业自动化、流程工业自动化和楼宇、交通、电力等其他领域自动化。

(2) PROFIBUS由三个兼容部分组成，即PROFIBUS-DP（Decentralized Periphery）、PROFIBUS-PA(Process Automation)、PROFIBUS-FMS(Fieldbus Message Specification)。

(3) PROFIBUS-DP：是一种高速低成本通信，用于设备级控制系统与分散式I/O的通信。

使用PROFIBUS-DP可取代办24VDC或4-20mA信号传输。

(4) PROFIBUS-PA：专为过程自动化设计，可使传感器和执行机构联在一根总线上，并有本征安全规范。

(5) PROFIBUS-FMS：用于车间级监控网络，是一个令牌结构、实时多主网络。

(7) PROFIBUS是一种用于工厂自动化车间级监控和现场设备层数据通信与控制的现场总线技术。

可实现现场设备层到车间级监控的分散式数字控制和现场通信网络，从而为实现工厂综合自动化和现场设备智能化提供了可行的解决方案。

2.2 PRFIBUS基本特性2.2.1 PROFIBUS协议结构PROFIBUS协议结构是根据ISO7498国际准，以开放式系统互联网络（Open System Interconnection-SIO）作为参考模型的。

该模型共有七层，如下图2-1所示：图2-1：PROFIBUS协议结构(1) PROFIBUS-DP：定义了第一、二层和用户接口。

第三到七层未加描述。

用户接口规定了用户及系统以及不同设备可调用的应用功能，并详细说明了各种不同PROFIBUS-DP设备的设备行为。

(2) PROFIBUS-FMS：定义了第一、二、七层，应用层包括现场总线信息规范（Fieldbus Message Specification-FMS）和低层接口（Lower Layer Interface-LLI）。
