matlab中plot基础绘图实例

matlab的plot函数用法MATLAB中的plot函数是最常用的绘图函数之一，用于创建二维图形。

以下是一些基本的plot函数用法和示例：基本用法：matlab复制代码plot(X, Y)其中，X和Y是等长的向量，分别表示x轴和y轴上的数据点。

例如：matlab复制代码X = [01234];Y = [014916];plot(X, Y);这将绘制一个y = x^2的图形。

2. 多条曲线：matlab复制代码plot(X1, Y1, 'LineSpec1', X2, Y2, 'LineSpec2', ...) 其中，LineSpec是一个字符串，用于指定线条的颜色、线型等。

例如：matlab复制代码X = [01234];Y1 = [014916];Y2 = [00.81.63.24.8];plot(X, Y1, 'r-', X, Y2, 'b--');这将绘制红色的实线和蓝色的虚线。

3. 添加标题、轴标签和图例：matlab复制代码plot(X, Y)title('标题')xlabel('x轴标签')ylabel('y轴标签')legend('图例1', '图例2', ...) 例如：matlab复制代码X = [01234];Y1 = [014916];Y2 = [00.81.63.24.8];plot(X, Y1, 'r-', X, Y2, 'b--');title('y = x^2 和y = 0.8x^2')xlabel('x')ylabel('y')legend('y = x^2', 'y = 0.8x^2') 其他选项：1.使用grid on或grid off来打开或关闭网格。

Matlab中plot函数及legend函数详解及实例作者--乘江枫Matlab中plot函数全功能解功能二维曲线绘图语法plot(Y)plot(X1,Y1,...)plot(X1,Y1,LineSpec,...)plot(...,'PropertyName',PropertyValue,...)plot(axes_handle,...)h = plot(...)hlines = plot('v6',...)描述plot(Y)如果Y是m×n的数组，以1:m为X横坐标，Y中的每一列元素为Y坐标，绘制n条曲线；如果Y是n×1或者1×n的向量，则以1:n为横坐标，Y为坐标表绘制1条曲线；如果Y是复数，则plot(Y)等效于plot(real(Y),imag(Y))；其它使用情况下，忽略坐标数据中的虚部。

plot(X1,Y1,...)如果X和Y都是数组，按列取坐标数据绘图，此时它们必须具有相同的尺寸；如果X和Y其中一个是向量另一个为数组，X和Y中尺寸相等的方向对应绘制多条曲线；如果X和Y其中一个是标量另一个为向量，那么将绘制垂直X或者Y轴离散的点。

plot(X1,Y1,LineSpec,...)通过参数LineSpec指定曲线的曲线属性，它包括线型、标记符和颜色。

plot函数支持同时绘制任意组图形plot(X1,Y1,LineSpec1,X2,Y2,LineSpec2,...)此时完全等效于plot(X1,Y1,LineSpec1,...)hlod allplot(X2,Y2,LineSpec2,...)MATLAB中提供的线型属性有：需要说明的是，LineSpec中设置曲线线型、标识符和颜色三项属性时，控制符的顺序不受限制并可以省略或者部分省略。

也就是说'r-.*'、'-.r*'、'*-.r'等形式是等效的，都表示使用红色点划线连接各个节点，各节点使用“*”标识。

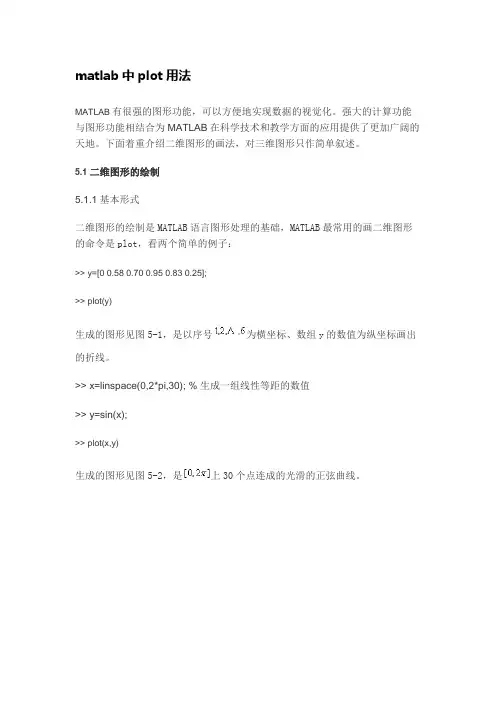

matlab中plot用法MATLAB有很强的图形功能，可以方便地实现数据的视觉化。

强大的计算功能与图形功能相结合为MATLAB在科学技术和教学方面的应用提供了更加广阔的天地。

下面着重介绍二维图形的画法，对三维图形只作简单叙述。

5.1二维图形的绘制5.1.1基本形式二维图形的绘制是MATLAB语言图形处理的基础，MATLAB最常用的画二维图形的命令是plot，看两个简单的例子：>> y=[0 0.58 0.70 0.95 0.83 0.25];>> plot(y)生成的图形见图5-1，是以序号为横坐标、数组y的数值为纵坐标画出的折线。

>> x=linspace(0,2*pi,30); %生成一组线性等距的数值>> y=sin(x);>> plot(x,y)生成的图形见图5-2，是上30个点连成的光滑的正弦曲线。

图5-25.1.2多重线在同一个画面上可以画许多条曲线，只需多给出几个数组，例如>> x=0:pi/15:2*pi;>> y1=sin(x)；>> y2=cos(x)；>> plot(x,y1,x,y2)则可以画出图5-3。

多重线的另一种画法是利用hold命令。

在已经画好的图形上，若设置hold on，MATLA将把新的plot命令产生的图形画在原来的图形上。

而命令hold off将结束这个过程。

例如：>> x=linspace(0,2*pi,30); y=sin(x); plot(x,y)先画好图5-2，然后用下述命令增加cos(x)的图形，也可得到图5-3。

>> hold on>> z=cos(x); plot(x,z)>> hold off图5-45.1.3线型和颜色MATLAB对曲线的线型和颜色有许多选择，标注的方法是在每一对数组后加一个字符串参数，说明如下：线型线方式：-实线:点线-.虚点线- -波折线。

西安邮电大学《Matlab程序设计基础》课内实验报告题目：实验四MATLAB的绘图院系名称：计算机学院专业名称：计算机科学与技术班级：计科1502班内序号：05141107(29)学生姓名：赵阳指导教师：张老师实验四MATLAB的绘图一、实验目的：掌握基本的绘图函数plot。

二、实验内容：1、在同一坐标系下绘制下面三个函数在[0，4pi]的图象。

代码如下：t=0:pi/100:4*pi;y1=t;y2=sqrt(t);y3=4*pi*exp(-0.1*t).*sin(t);plot(t,y1,t,y2,t,y3)2、编写程序，选择合适的步距，绘制下面函数在区间[-6，6]中的图象。

代码如下：x=linspace(-6,6,100);y=[];for x0=xif x0<=0y=[y,sin(x0)];elseif x0<=3y=[y,x0];elsey=[y,-x0+6];endendplot(x,y)3、用compass函数画下面相量图ua=1;ub=cos(-2*pi/3)+sin(-2*pi/3)*i;uc=cos(2*pi/3)+sin(2*pi/3)*i;compass([ua,ub,uc,ua-ub,ub-uc,uc-ua])代码如下：ua=1;ub=cos(-2*pi/3)+sin(-2*pi/3)*i;uc=cos(2*pi/3)+sin(2*pi/3)*i;compass([ua,ub,uc,ua-ub,ub-uc,uc-ua])4、三维空间曲线绘制z=0:0.1:4*pi;x=cos(z);y=sin(z);plot3(x,y,z)代码如下：z=0:0.1:4*pi;x=cos(z);y=sin(z);plot3(x,y,z)5、用mesh或surf函数，绘制下面方程所表示的三维空间曲面，x和y的取值范围设为[-3，3]。

代码如下：[x,y]=meshgrid(-3:0.5:3);z=-x^2/10+y^2/10;mesh(x,y,z)三、思考题在同一坐标系下，用不同颜色和线型绘制以下两个函数在tÎ[-2p，2p]范围内的图象。

MATLAB 绘图及例⼦总结MATLAB 绘图及例⼦总结⼆维图例 1结果：例 2结果：X1=[1,2,4,6,7,8,10,11,12,14,16,17,18,20];Y1=[1,2,4,6,7,8,10,10,8,7,6,4,2,1];figure(1)plot(X1,Y1,'o','MarkerSize',15)X2=1:20;Y2=log(X2);figure(2)plot(X2,Y2,'o','MarkerSize',15)X1=(0:12)*pi/6;Y1=cos(3*X1);X2=(0:360)*pi/180;Y2=cos(3*X2);figure(1)subplot(2,2,1);plot(X1,Y1,'o','MarkerSize',3); % 设置标准尺⼨为3xlim([0 2*pi]) % 补充知识点xlim% x 轴上下限设定xlim([a,b]);% y 轴上下限设定ylim([a,b])subplot(2,2,2);plot(X1,Y1,'LineWidth',2); % 设置线宽度为2xlim([0 2*pi])subplot(2,2,3);plot(X2,Y2,'o','MarkerSize',3);xlim([0 2*pi])subplot(2,2,4);plot(X2,Y2,'LineWidth',2);xlim([0 2*pi])例 3结果：例 4x=-pi/2:0.01:pi/2;y=x+sin(x)+exp(x);plot(x,y,'-ro'); % 颜⾊红⾊grid on % ⽹格title('y 的函数图像');xlabel('x');ylabel('y');legend('y=x+sinx+e^(x)');A=magic(20);A(9:20,:)=[];figure(1);结果：例 5结果：figure(1);plot(A);for i=1:5for j=1:6B(i,j)=i+j;endendx=0.2:0.2:1;figure(2)subplot(2,2,1);plot(B,x,'LineWidth',1.5);subplot(2,2,2);plot(x,B,'LineWidth',1.5);C=reshape(1:30,5,6); % 变换成特定维数5×6的矩阵subplot(2,2,3);plot(B,C,'LineWidth',1.5);subplot(2,2,4);plot(C,B,'LineWidth',1.5);x=-pi:pi/10:pi;y=tan(sin(x))-sin(tan(x));plot(x,y,'--rs','LineWidth',2,'MarkerEdgeColor','k','MarkerFaceColor','g','MarkerSize',10);% MarkerFaceColor ：点符号填充颜⾊% MarkerEdgeColor ：点边框颜⾊例 6结果：例 7结果：clear allx=-pi:pi/10:pi;y=[sin(x);sin(x+3);sin(x+5)];z=[cos(x);cos(x+3);cos(x+5)];figure;plot(x,y,'r:*',x,z,'g-.v');% r 是红⾊，：是点线，*是星号标记% g 是绿⾊，-.是点画线，v 是倒三⾓形% 绘制双坐标轴figureangl=0:0.01*pi:2*pi;ampl=sin(0:0.01*pi:2*pi);z=ampl.*(cos(angl)+sqrt(-1)*sin(angl));[AX,H1,H2]=plotyy(0:200,abs(z),0:200,angle(z)*180/pi);% angle ⽤来求复数矩阵相位⾓的弧度值，其取值为-pi 到pi ，z 是⼀个复数，abs(z)是复数的模set(get(AX(1),'Ylabel'),'String','amplitude') % amplitude 振幅set(get(AX(2),'Ylabel'),'String','phase') % phase 阶段% get 返回某些对象属性的当前值set(H1,'LineWidth',3);set(H2,'LineStyle',':','LineWidth',3)例 8结果1：结果2：% x 轴对数坐标x=10.^(0.1:0.1:4);y=1./(x+1000);figuresubplot(1,2,1);semilogx(x,y,'+','MarkerSize',5,'LineWidth',2);title('y=(x+1000)^{-1}')subplot(1,2,2);plot(x,y,'+','MarkerSize',5,'LineWidth',2);title('y=(x+1000)^{-1}')% y 轴对数坐标同理% x 轴和y 轴均为对数坐标a=0.1:0.1:5;x=log10(a);y=10.^a;figuresubplot(1,2,1)loglog(x,y,'+','MarkerSize',5,'LineWidth',2)title('lgy=10^x')subplot(1,2,2)plot(x,y,'+','MarkerSize',5,'LineWidth',2)title('lgy=10^x')例 9结果：例 10结果：y=[75.995,91.972,105.711,123.203,131.669...150.697,179.323,203.212,226.505,249.633,281.422];figure;bar(y);x=-2:2;Y=[6,8,7,4,5;4,8,1,12,0;4,6,21,1,3];subplot(1,2,1),bar(x',Y','stacked')xlabel('x'),ylabel('\Sigma y'),colormap(cool)legend('因素 1','因素 2','因素 3')subplot(1,2,2),barh(x',Y','grouped') % barh 创建⽔平直⽅图xlabel('y'),ylabel('x')例 11结果：例 12结果：例 13x=[1,5,0.5,3.5,2];explode=[0,1,0,0,0];pie(x,explode) % 饼图colormap jetfigurepie3(x,explode)colormap hsvx=-4:0.1:4;y=randn(5000,1);hist(y,x) % 直⽅图clearfigure;结果：三维图例 1结果：例 2结果：figure;x=[1,5,6,7,9,5,1,3,12,20];y=[20,15,6,3,1,5,3,0,1,5];subplot(121);scatter(x,y); % 散点图subplot(122);scatter(x,y,[],[1,0,0],'fill');theta=0:0.01*pi:2*pi;x=sin(theta);y=cos(theta);z=cos(4*theta);figureplot3(x,y,z,'LineWidth',2);hold on;theta=0:0.02*pi:2*pi;x=sin(theta);y=cos(theta);z=cos(4*theta);plot3(x,y,z,'rd','MarkerSize',10,'LineWidth',2)X=-10:0.1:10;Y=-10:0.1:10;[X,Y]=meshgrid(X,Y);Z=-X.^2-Y.^2+200;mesh(X,Y,Z)例 3结果：例 4···[X,Y,Z]=peaks(30); %peaks 函数是⼀个典型的多元函数,本质上是⼀个⼆元⾼斯分布的概率密度函数subplot(1,2,1);surfl(X,Y,Z),colormap(copper),title('Default Lighting'),shading interpsubplot(1,2,2);surfl(X,Y,Z,[-90,30],[.55,.6,2,10]),shading interp···结果：figuresurf(X,Y,Z,'FaceColor','red','EdgeColor','none');camlight left; % 左侧加⼀个发光物体lighting phong % 光照模式，使图表⾯光滑细腻，⾊彩丰富view(-15,65) % 视⾓的⾓度例 5结果：例 6结果：% 等⾼线图[X,Y,Z]=peaks(30);figuresubplot(2,2,1);contour(X,Y,Z);axis square subplot(2,2,2);contour(X,Y,Z,10);axis squaresubplot(2,2,3);contour(X,Y,Z,-10:1:10);axis square subplot(2,2,4);contour(X,Y,Z,':');axis square[X,Y,Z]=peaks(30);R=sqrt(X.^2+Y.^2);subplot(1,2,1);surf(X,Y,Z,Z);axis tightsubplot(1,2,2);surf(X,Y,Z,R);axis tight。

MATLAB图形绘制技巧与实例介绍：MATLAB是一种功能强大，广泛应用于科学计算和工程领域的软件平台。

它拥有丰富的图形绘制功能，可以用于可视化数据和传达研究成果。

本文将探讨一些MATLAB图形绘制的技巧和提供一些实例，让读者了解如何高效地利用MATLAB 绘制各种类型的图形。

一、基本绘图函数MATLAB中最基本的绘图函数是plot，它可以绘制二维图形。

可以通过指定x和y向量作为输入参数，将数据点连线绘制出来。

除了plot函数，还有其他一些常用的绘图函数，如scatter用于绘制散点图，bar用于绘制条形图，hist用于绘制直方图等。

这些函数具有丰富的参数选项，可以根据需要进行调整，以得到满意的图形效果。

二、自定义图形样式在MATLAB中，可以通过一些简单的命令实现图形样式的自定义。

例如，可以通过修改线型、颜色和点标记等属性，使得图形更加美观和易读。

除了利用内置的属性选项，还可以使用一些自定义的方法，如在plot函数中添加字符串参数来自定义线型和颜色。

三、多图绘制在某些情况下，需要在一个图形窗口中展示多个图形。

MATLAB提供了subplot函数，可以将图形窗口划分为多个小的绘图区域，并在每个区域中绘制不同的图形。

这对于比较不同数据集之间的关系或展示多个实验结果非常有用。

另外，还可以使用hold on和hold off命令，以在同一个图形窗口中绘制多个图形，并在绘制后保持图形的可编辑性。

四、3D图形绘制除了二维图形，MATLAB还支持绘制三维图形。

可以使用plot3函数将数据点绘制成三维曲线或散点图。

也可以使用mesh和surf函数绘制三维表面图，这在可视化函数和曲面的形状时非常有用。

通过调整视角和添加颜色映射等设置，可以使得3D图形更加生动和具有立体感。

五、图形标注和注释为了更好地传达和解释图形的含义，MATLAB提供了一些标注和注释功能。

可以使用xlabel、ylabel和title函数添加坐标轴标签和标题。

MATLAB绘图二维数据曲线图pplot函数的基本调用格式为：x,y) )plot(plot(x,y其中x和y为长度相同的向量，分别用于存储x坐标和y坐标数据。

数据例1 在0≤x2π区间内，绘制曲线y=2e-0.5x cos(4πx)1≤区间内绘制曲线205x(4)程序如下：x=0:pi/100:2*pi;cos(4*pi*x);0.5*x).*cos(4*pi*x);y=2*exp(--0.5*x).*y=2*exp(x,y))plot(x,yplot(x yplot(x y)例2 绘制曲线。

绘制曲线程序如下：t=0:0.1:2*pi;x=t.sin(3t);x=t*sin(3*t);y=t.*sin(t).*sin(t); plot(x,y););plot(x,y数最简单的调用格式是包含个输参数plot函数最简单的调用格式是只包含一个输入参数：p()plot(x)在这种情况下，当x是实向量时，以该向量元素的下标为横坐标，元素值为纵坐标画出条连续曲线，标为横坐标，元素值为纵坐标画出一条连续曲线，这实际上是绘制折线图。

绘制多根二维曲线1．plot函数的输入参数是矩阵形式时数的输参数是矩阵形式时(1) 当x是向量，y是有一维与x同维的矩阵时，则绘制出多根不同颜色的曲线。

曲线条数等于y矩阵的另一维数，x被作为这些曲线共同的横坐标。

(2) 当x,y是同维矩阵时，则以x,y对应列元素为横、纵坐标分别绘制曲线，曲线条数等于矩阵的列数。

纵坐标分别绘制曲线曲线条数等于矩阵的列数(3) 对只包含一个输入参数的plot函数，当输入参数对包含个输参数的数当输参数是实矩阵时，则按列绘制每列元素值相对其下标的曲线曲线条数等于输入参数矩阵的列数的曲线，曲线条数等于输入参数矩阵的列数。

当输入参数是复数矩阵时，则按列分别以元素实部和虚部为横、纵坐标绘制多条曲线。

2．含多个输入参数的plot函数含多个输参数的数调用格式为：plot(x1,y1,x2,y2,…,xn,yn)(1) 当输入参数都为向量时，x1和y1，x2和y2，…，(1)当输入参数都为向量时xn和yn分别组成一组向量对，每一组向量对的长度可以不同每一向量对可以绘制出一条曲线度可以不同。

matlab plot 带除法
在MATLAB中，你可以使用plot函数来绘制带除法的图形。

以下是一个简单的示例，展示了如何在图形上绘制一个函数，该函数涉及除法运算：
matlab复制代码
% 定义x轴的值
x = 0:0.1:10;
% 定义y轴的值，这里我们使用一个简单的除法运算y = x / (x + 1)
y = x ./ (x + 1);
% 使用plot函数绘制图形
plot(x, y);
% 添加标题和轴标签
title('带除法的图形');
xlabel('x轴');
ylabel('y轴');
% 显示网格
grid on;
在这个示例中，我们首先定义了一个x轴的值范围，然后使用除法运算x ./ (x + 1)来计算y轴的值。

最后，我们使用plot函数来绘制这个函数的图形，并添加了标题、轴标签和网格。

你可以根据自己的需要修改这个示例，使用不同的除法运算和函数来绘制你想要的图形。

%plot基本绘图x=0:0.1:2*pi;y=sin(x)plot(x,y)%两个参数都是矩阵x1=0:0.1:2*pi;x2=-pi:0.1:pi;y1=sin(x)y2=cos(x)plot(x1,y1,x2,y2)%多条曲线绘制在统一坐标轴上%plot只有一个参数x=linspace(0,2*pi,200)y=sin(x)plot(y)y2=cos(x)y3=y+i*y2%横坐标实部为正弦，纵坐标虚部为余弦，构成一个圆形plot(y3)axis equal%将上述图型的横纵坐标调整为相同，使得椭圆变为正圆%plot含有多个参数x1=linspace(0,2*pi,200)x2=linspace(0,2*pi,100)x3=linspace(0,2*pi,50)y1=cos(x1)y2=sin(x2)y3=0.01*exp(x3)plot(x1,y1,x2,y2,x3,y3)%当x1，x2，x3不同维数（点数不同）可用高方法绘制%线性选项x=0:0.1:2*pi;y=sin(x)plot(x,y,'r')%颜色，g为绿色，y为黄色，k为黑色，默认b为蓝色plot(x,y,'*')%形状，*为*状，p为五角星,.为小方块plot(x,y,'--')%--为短线，：为虚线，-.为点虚线plot(x,y,'*r--')%可以组合使用，只需用一对单引号把要求全部括起来%标注x=0:0.1:2*pi;y=sin(x)plot(x,y)xlabel('x')%横坐标轴名称ylabel('y')%纵坐标轴名称title('正弦')%图名text(2,0.2,'正弦函数')%在坐标（2,0.2）处文本标注，如果同一文件下含有text.m文件，则报错%图例x1=0:0.1:2*pi;x2=-pi:0.1:pi;y1=sin(x)y2=cos(x)plot(x1,y1,x2,y2)legend('sin(x)','cos(x)')%坐标轴控制x=0:0.1:2*pi;y=sin(x)plot(x,y)xlim([0 10])%x坐标轴区间，注意此处格式为（[]）axis on%坐标轴显示，对应axis off不显示%原图保持x1=0:0.1:2*pi;x2=-pi:0.1:pi;y1=sin(x)y2=cos(x)hold on%图形保持，如不使用，y2将覆盖y1图形plot(x,y1)plot(x,y2)%窗口分隔x=0:0.1:2*pi;y1=sin(x)y2=cos(x)y3=tan(x)y4=exp(x)subplot(2,2,1)plot(x,y1)subplot(2,2,2)plot(x,y2)subplot(2,2,3)plot(x,y3)subplot(2,2,4)plot(x,y4)%多窗口显示x=0:0.1:2*pi;y1=sin(x)y2=cos(x)y3=tan(x)y4=exp(x)figure(1)%实现多窗口显示plot(x,y1)figure(2)plot(x,y2)figure(3)plot(x,y3)figure(4)plot(x,y4)。

Matlab绘图基础（含例子）一．二维图形(Two dimensional plotting)1. 基本绘图函数(Basic plotting function)：Plot, semilogx, semilogy, loglog, polar, plotyy(1). 单矢量绘图(single vector plotting)：plot(y),矢量y的元素与y元素下标之间在线性坐标下的关系曲线。

例1：单矢量绘图y=[0 0.6 2.3 5 8.3 11.7 15 17.7 19.4 20]; plot(y)可以在图形中加标注和网格，例2：给例1 的图形加网格和标注。

y=[0 0.6 2.3 5 8.3 11.7 15 17.7 19.4 20]; plot(y)title('简单绘图举例'); xlabel('单元下标'); ylabel('给定的矢量'); grid(2). 双矢量绘图(Double vector plotting)：如x和y是同样长度的矢量, plot(x,y)命令将绘制y元素对应于x元素的xy曲线图。

例：双矢量绘图。

x=0:0.05:4*pi; y=sin(x); plot(x,y)(3). 对数坐标绘图(ploting in logarithm coordinate)：x轴对数semilogx, y轴对数semilogy, 双对数loglog,例：绘制数组y的线性坐标图和三种对数坐标图。

y=[0 0.6 2.3 5 8.3 11.7 15 17.7 19.4 20];subplot(2,2,1); plot(y); subplot(2,2,2); semilogx(y)subplot(2,2,3); semilogy(y); subplot(2,2,4); loglog(y)（4）极坐标绘图( Plotting in polar coordinate)：polar(theta,rho) theta—角度，rho—半径例：建立简单的极坐标图形。

Matlab plotyy画图实例x = 0:0.01:20;y1 = 200*exp(-0.05*x).*sin(x);y2 = 0.8*exp(-0.5*x).*sin(10*x);[AX,H1,H2] = plotyy(x,y1,x,y2,'plot');set(AX(1),'XColor','k','YColor','b');set(AX(2),'XColor','k','YColor','r');HH1=get(AX(1),'Ylabel');set(HH1,'String','Left Y-axis');set(HH1,'color','b');HH2=get(AX(2),'Ylabel');set(HH2,'String','Right Y-axis');set(HH2,'color','r');set(H1,'LineStyle','-');set(H1,'color','b');set(H2,'LineStyle',':');set(H2,'color','r');legend([H1,H2],{'y1 = 200*exp(-0.05*x).*sin(x)';'y2 = 0.8*exp(-0.5*x).*sin(10*x)'}); xlabel('Zero to 20 \musec.');title('Labeling plotyy');Q：右边用蓝色圈起来的tick能去掉吗？由于用plotyy画图，为了使图尽量地显示出来，用了set(AX(1),'YLimMode','auto')，但这样可能会导致左边AX(1)和右边AX(2)的tick的间距不一样，影响美观。
