D1222缠绕垫片

一、非金属平垫片——HG/T20606-2009（欧系）HG/T20627-2009（美系）二、聚四氟乙烯包覆片——HG/T20607-2009（欧系）HG/T20628-2009（美系）三、金属包覆垫片——HG/T20609-2009（欧系）HG/T20630-2009（美系）四、缠绕式垫片——HG/T20610-2009（欧系）HG/T20631-2009（美系）五、齿形组合垫——HG/T20611-2009（欧系）HG/T20632-2009（美系）六、金属环垫——HG/T20612-2009（欧系）HG/T20633-2009（美系）一、非金属平垫片—HG/T20606-2009\HG/T20627-20091、垫片型式：全平面（FF）突面（RF）凹凸面（MFM）榫槽面（TG）突面带内包边（RF-E）。

2、垫片使用的材料3、垫片尺寸极限偏差FF型和RF型MFM型和TG型4、标记示例a、公称尺寸100㎜、公称压力25的突面法兰，用304不锈钢包边的XB450石棉橡胶板垫片：HG/T20606 垫片 RF-E 100-2.5 XB450/304b、公称尺寸500㎜、公称压力0.6MPa的全平面法兰用三元乙丙橡胶垫片：HG/T20606 垫片 FF 500-0.6 EPDMc、公称尺寸DN400，公称压力Class15的凹凸面法兰，选用厚度为3㎜的无机纤维橡胶压制板垫片：HG/T20627 垫片面性MFM 400-150 NAS（AAA/BBB）二、聚四氟乙烯包覆垫—HG/T20607-2009\HG/T20628-20091、垫片型式：A型（剖切型）B型（机加工型）C型（折包型）2、垫片使用的材料包覆层：聚四氟乙烯——符合QB/T3625中规定的FSB-2和QB/T3626的规定。

嵌入层：石棉橡胶板或非石棉纤维橡胶板.3、垫片尺寸极限偏差垫片内径D1和外径D4尺寸公差及厚度的极限偏差4、垫片嵌入层常使用的材料5、标记示例a、公称尺寸DN200、公称压力PN10的钢制管法兰用剖切型聚四氟乙烯包覆垫片，嵌入层材料为丁氰橡胶板：HG/T20607 四氟包覆垫（NBR） A 200-10b、公称尺寸DN200、公称压力Class150的钢制管法兰用厚度T为2.5mm的剖切型聚四氟乙烯包覆垫片，嵌入层材料为丁氰橡胶板：HG/T20628 四氟包覆垫（NBR） A 200-150三、金属包覆垫片—— HG/T20609-2009\ HG/T20630-20091、垫片型式：Ⅰ型和Ⅱ型金属包覆垫片；2、垫片的包覆金属材料：3、填充材料：4、垫片尺寸的极限偏差5、 标记示例：a 、公称尺寸DN500、公称压力PN25、金属包覆层材料为0Cr18Ni9，填充材料为XB450石棉橡胶板的金属包覆垫片：HG/T20609 金属包覆垫片 500-25 304/XB450b 、公称尺寸DN500、公称压力Class300、金属包覆层材料为0Cr18Ni9，填充材料为柔性石墨板的金属包覆垫片：HG/T20630 金属包覆垫片 500-300 304/FG四、缠绕式垫片——HG/T20610-2009\HG/T20631-20091、垫片型式：2、垫片材料3、垫片型式和材料代号垫片型式和材料代号(续)4垫片尺寸极限偏差表2——HG/T206316、标记示例a、公称尺寸为DN100、公称压力PN40的钢制管法兰用带内环和对中环的缠绕式垫片（D型），对中环材料为碳钢，金属带材料为0Cr18Ni9，填料为柔性石墨带，内环材料为0Cr18Ni9，其标记为：HG/T20610 缠绕垫 D100-40 1222b、公称尺寸为DN1000、公称压力Class300的大直径钢制管法兰（B系列）用带内环和对中环的缠绕式垫片（D型），对中环材料为碳钢，金属带材料为0Cr18Ni9，填料为柔性石墨带，内环材料为0Cr18Ni9，其标记为：HG/T20631 缠绕垫 D1000 B-300 1222※标志：垫片在对中环上应有永久性标志（如打钢印等）。

说明一.金属缠绕垫（a）垫片适用的公称压力：PN 16.PN25. PN 40.PN63. PN100. PN160 .(b)标记示例:SEBO DN25 PN25 D1525D1525含义：第一个字母为垫片形式、第一个数字为外加强圈金属材质，第二个数字代表金属带材质，第三个数字代表为金属带填充密封材料材质，第四个数字代表为内加强圈金属材质。

1525的垫片因为内加强圈和金属带使用了316L不锈钢，所以可以用在全站任意高腐蚀部位。

(2) 钢制管法兰用缠绕垫片执行标准：HG/T21631-2009（a）垫片适用的公称压力：Class150（PN 20.）. Class300（PN 50.）. Class600（PN 110.）. Class900（PN 150.）. Class1500（PN 260.）. Class2500（PN 420.）.(b)标记示例. 公称尺寸为DN100.公称压力为Class900的钢制管法兰用带内环和对中环的缠绕垫片（D型），对中环材料为碳钢，金属带材料为0Cr18Ni9,填充材料为柔性石墨带，内环材料为0Cr18Ni9，其标记为：缠绕垫SEBO MT600D 100- 900 1222二.八角垫2、执行标准(1) 钢制管法兰用金属环形垫执行标准：HG/T20612-2009（a）金属环形垫适用的法兰公称压力为：PN63、PN100、PN160(b)标记示例公称尺寸为DN100.公称压力为PN63的钢制管法兰用金属环形垫(八角形)材料为0Cr18Ni9其标记为：八角垫SEBO M6213 100-63 304(2)法兰用金属环形垫执行标准：HG/T20633-2009（a）金属环形垫适用的法兰公称压力为：Class150（PN 20.）. Class300（PN 50.）. Class600（PN 110.）. Class900（PN 150.）. Class1500（PN 260.）. Class2500（PN 420.）(b)标记示例公称尺寸为DN100.公称压力为Class900的钢制管法兰用金属环形垫(八角形)材料为0Cr18Ni9其标记为：八角垫SEBO M6213 100-900 304三. 非石棉垫(1)钢制管法兰用非金属平垫：执行标准HG/T20606-2009公称尺寸为DN100.公称压力为PN63的突面法兰，选用非石棉垫片的标记为：非石棉垫SEBO G4500 100-63 RF(2)制管法兰用非金属平垫：执行标准HG/T20627-2009公称尺寸为DN100.公称压力为Class300的突面法兰，选用非石棉垫片的标记为：非石棉垫SEBO G4500 100-300 RF。

操作工化工设备常识性知识1、设备巡检的五字经是：听、摸、查、看、闻2、设备管理中的四懂三会：懂原理、懂构造、懂性能、懂工艺流程；会操作、会保养、会排除故障。

3、化工管道上五大类阀门有：闸阀、截止阀、球阀、单向阀、蝶阀。

其它常见阀门还有：柱塞阀、安全阀、疏水阀、隔膜阀、衬里阀、减压阀、阻尼阀等。

4、压力容器的基本结构：筒体、封头、法兰、支座、接管、人孔、液位计及视镜等，常见的有卧式贮运压力容器，立式压力容器（塔器）。

5、化工管件有：弯头、三通、异径管、活接头、法兰盖、盲板、异径三通、管帽等。

6、常见弯头有：90°、45°、60°、180°。

弯头半径有倍数关系，一般为公称直径DN的1、1.5倍。

7、制作密封垫片的材料有：特殊纸板、橡胶板、石棉板、软金属片、低碳钢金属材料、聚四氟乙烯、膨胀石墨及密封胶液等。

8、一般泵的叶轮、普通电机转子及风机叶轮的动平衡精度等级为：G6.3。

9、承压特种设备的安全附件有：安全阀、爆破片、液位计、温度计、数据采集处理装置。

10、压力容器定期检验分哪几类？其检验周期是如何规定的？分三种：1)外部检查，每年一次；2）内部检验，安全状态等级为1、2级的每6年至少一次，安全状况为3级的每三年至少一次；3）耐压试验，对固定容器，每2次内外部检验至少进行一次；对移动式每六年至少一次。

11、特种设备安装前，应书面告知什么部门？直辖市或设区的市的特种设备安全监督管理部门12、特种设备的重大违法行为有：1）特种设备的无证设计；2）特种设备的无证使用；3）特种设备的无证安装、改造、维修；4）特种设备的无证操作；5）特种设备的无定期检验。

13、在用锅炉安全阀每年至少校验：一次。

14、管道法兰密封面名称及代号：按国标规定法兰密封面名称及代号如下：平面：FF；凸面：RF；凸凹面:MF；榫槽面:TG；环连接面：RJ15、钢材的品种有钢板、钢管、型钢等。

钢板：钢板分薄钢板、中钢板、厚钢板三类。

WORD 格式整理垫片根底知识一、根本概念1.垫片密封原理：垫片密封是靠外力压严密封垫片，使其本身发生弹性或塑性变形，以填满密封面上的微观凹凸不平来实现。

也就是利用密封面上的比压使介质通过密封面的阻力大于密封面两侧的介质压力差来实现密封。

2.垫片密封的泄漏有二种：渗透泄漏与界面泄漏渗透泄漏( 垫片中间泄露) ：对非金属材料而言，从材料的微观构造看，本身存在微小缝隙和细微的毛细管。

具有一定压力的流体自然容易通过它们泄漏出来，此泄漏称为渗透泄漏，其泄漏量约占总泄漏量的 10～20％。

可以采用不同材料的复合或机械组合型式形成不渗透性的构造。

或者使用较大的压紧力使材料更加密实，减少以至消除泄漏。

界面泄漏 ( 两连接面泄露 ) ：两连接外表〔即密封面〕从机械加工的微观纹理来看存在粗糙度和变形，它们与垫片之间总存在泄漏通道，由此产生的泄漏叫界面泄漏，其泄漏量约占总泄漏量的 80～90％。

界面泄漏与垫片材料的性质、接头的机械性质与状态、密封流淌的特性以及紧固件的夹紧程度有关。

总结 : 要少泄露 , 首先垫片要“夹紧〞，同时要求垫片有一定的“回弹力〞以回弹填满空隙，否那么也不行。

回弹力取决于垫片本身的材质和构造及使用条件〔温度、压力〕。

垫片夹紧后〔初始密封〕，在介质压力作用下〔垫片内侧直接和介质接触〕的密封叫工作密封。

从理论上说，预紧应力愈大，垫片中贮存的弹性应变能也愈大，因而可用于补偿别离或松弛的WORD 格式整理余地也就愈大，当然要以密封材料本身最大弹性变形能力为极限。

紧固件因受热引起应力松弛、垫片老化弹性下降，垫片长期受压等原因都可能导致“昨天不漏今天漏〞。

二、钢制管法兰用垫片标记根据现行国家标准?钢制管法兰、垫片、紧固件?〔HG/T 20592～20635-2021〕的要求，钢制管法兰用垫片〔PN系列〕标记规定如下：其中：a为标准编号1、HG/T 20606-2021钢制管法兰用非金属平垫片〔PN系列〕；2、HG/T 20607-2021钢制管法兰用聚四氟乙烯包覆垫片〔PN系列〕；3、HG/T 20609-2021钢制管法兰用金属包覆垫片〔PN系列〕；4、HG/T 20610-2021钢制管法兰用缠绕式垫片〔PN系列〕；5、HG/T 20611-2021钢制管法兰具有覆盖层的齿形组合垫〔PN系列〕；6、HG/T 20612-2021钢制管法兰非金属环形垫〔PN系列〕。

金属缠绕垫知识金属缠绕垫分四种规格，为A，B，C，D型A型为基本型，即不带环，完全由金属带和非金属带缠绕起来的，适用于榫槽面。

B型为内环型，适用于MFM面C型为外环型，适用于RF面，但是压力低于6.3MPaD型为内外环型，适用于RF面缠绕垫的型号为4位阿拉伯数字：首位代表外环材料，第二位代表金属带材料，第三位代表材料代号，第四位代表内环材料0：无2：304 1：特制石棉纸0：无1：低碳钢3：316 2：柔性石墨1：低碳钢2：304 4：316L 3：F4 2：3044：非特制石棉纸3：3164：316L举个例子垫片为0220型，就是A型垫，不带环，金属带为304，非金属为石墨0211则是B型垫，带内环，金属带为304，非金属带为柔性石墨我们常说金属石墨缠绕垫或金属石棉缠绕垫，一般是X22X型和X21X型，X根据法兰面定仅供个人用于学习、研究；不得用于商业用途。

For personal use only in study and research; not for commercial use.Nur für den persönlichen für Studien, Forschu ng, zu kommerziellen Zwecken verwendet werden.Pour l 'étude et la recherche uniquement à des fins personnelles; pas à des fins commerciales.толькодля людей, которые используются для обучения, исследований и не должны использоваться в коммерческих целях.以下无正文。

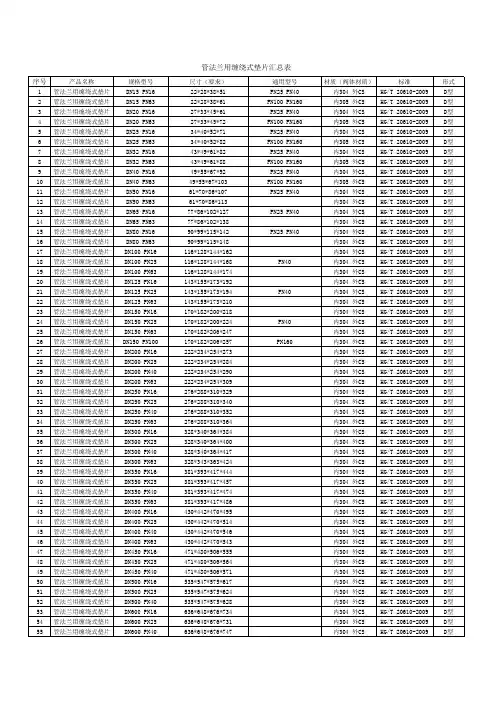

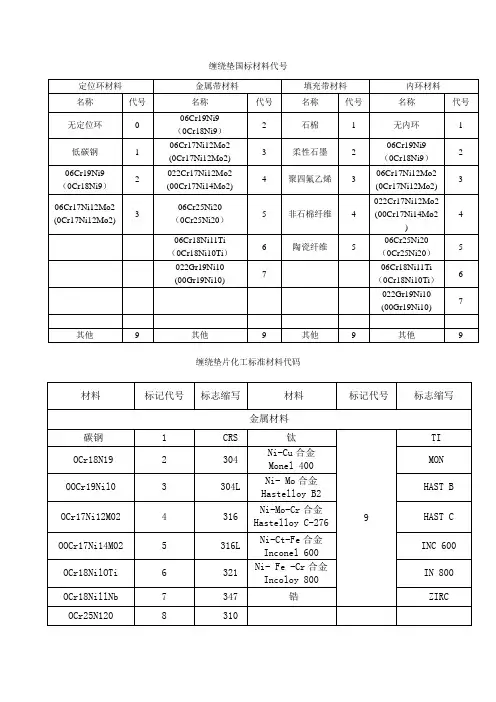

缠绕垫国标材料代号缠绕垫片化工标准材料代码材料 标记代号 标志缩写 材料 标记代号 标志缩写金属材料碳钢 1 CRS 钛 9TI OCr18N19 2 304 Ni-Cu 合金Monel 400 MON OOCr19Nil0 3 304L Ni- Mo 合金 Hastelloy B2 HAST B OCr17Ni12M02 4 316 Ni-Mo-Cr 合金 Hastelloy C-276HAST C OOCr17Ni14M02 5 316LNi-Ct-Fe 合金 Inconel 600 INC 600 OCr18NilOTi 6 321Ni- Fe -Cr 合金Incoloy 800 IN 800 OCr18NillNb 7 347 锆 ZIRCOCr25N1208310定位环材料 金属带材料 填充带材料 内环材料 名称 代号 名称 代号 名称 代号 名称 代号 无定位环 0 06Cr19Ni9 （0Cr18Ni9） 2 石棉 1 无内环 1 低碳钢 1 06Cr17Ni12Mo2 (0Cr17Ni12Mo2) 3 柔性石墨 2 06Cr19Ni9（0Cr18Ni9） 2 06Cr19Ni9（0Cr18Ni9） 2022Cr17Ni12Mo2 (00Cr17Ni14Mo2) 4聚四氟乙烯306Cr17Ni12Mo2 (0Cr17Ni12Mo2) 306Cr17Ni12Mo2 (0Cr17Ni12Mo2)306Cr25Ni20（0Cr25Ni20） 5非石棉纤维4022Cr17Ni12Mo2(00Cr17Ni14Mo2)4 06Cr18Ni11Ti （0Cr18Ni10Ti ） 6 陶瓷纤维5 06Cr25Ni20（0Cr25Ni20） 5 022Gr19Ni10 (00Gr19Ni10)7 06Cr18Ni11Ti （0Cr18Ni10Ti ） 6 022Gr19Ni10 (00Gr19Ni10)7 其他9其他9其他9其他9填充材料温石棉带 1 ASB 聚四氟乙烯带 3 PTFE 柔性石墨带 2 G．F．非石棉纤维带 4 NA材料代码的顺序为：外环、钢带、填充带、内环( SH3407 除外，其内外环顺序恰好相反）。

金属缠绕垫分四种规格，为 A , B, C , D型
A型为基本型，即不带环，完全由金属带和非金属带缠绕起来的，适用于榫槽面
B型为内环型，适用于MFM面
C型为外环型，适用于RF面，但是压力低于6.3MPa
D型为内外环型，适用于RF面
缠绕垫的型号为4位阿拉伯数字
首位代表外环材料，第二位代表金属带材料，第三位代表材料代号，第四位代表内环材料0:无2：3041:特制石棉纸0:无
1:低碳钢3：3162:柔性石墨1:低碳钢
2：3044：316L3：F42: 304
4:非特制石棉纸3: 316
4: 316L
举个例子垫片为0220型，就是A型垫，不带环，金属带为304,非金属为石墨
0211则是B型垫，带内环，金属带为301，非金属带为柔性石墨
我们常说金属石墨缠绕垫或金属石棉缠绕垫，一般是X22X型和X21X型，X根据法兰面定
如：
D1221带碳钢内外环304+石墨缠绕垫片
D1222带碳钢外环不锈钢内环304+石墨缠绕垫片
D1232带碳钢外环不锈钢内环316+石墨缠绕垫片（按照技术上讲，如果缠绕部分钢带用316的话，内环至少也要是316不锈钢的）。

金属缠绕垫分四种规格，为A，B，C，D型
A型为基本型，即不带环，完全由金属带和非金属带缠绕起来的，适用于榫槽面。

B型为内环型，适用于MFM面
C型为外环型，适用于RF面，但是压力低于6.3MPa
D型为内外环型，适用于RF面
缠绕垫的型号为4位阿拉伯数字
首位代表外环材料，第二位代表金属带材料，第三位代表材料代号，第四位代表内环材料0：无 2：304 1：特制石棉纸 0：无
1：低碳钢 3：316 2：柔性石墨 1：低碳钢
2：304 4：316L 3：F4 2：304
4：非特制石棉纸 3：316
4：316L
举个例子
垫片为0220型，就是A型垫，不带环，金属带为304，非金属为石墨
0211则是B型垫，带内环，金属带为301，非金属带为柔性石墨
我们常说金属石墨缠绕垫或金属石棉缠绕垫，一般是X22X型和X21X型，X根据法兰面定
如：
D1221 带碳钢内外环304+石墨缠绕垫片
D1222 带碳钢外环不锈钢内环304+石墨缠绕垫片
D1232 带碳钢外环不锈钢内环316+石墨缠绕垫片(按照技术上讲,如果缠绕
部分钢带用316的话,内环至少也要是316不锈钢的)。
