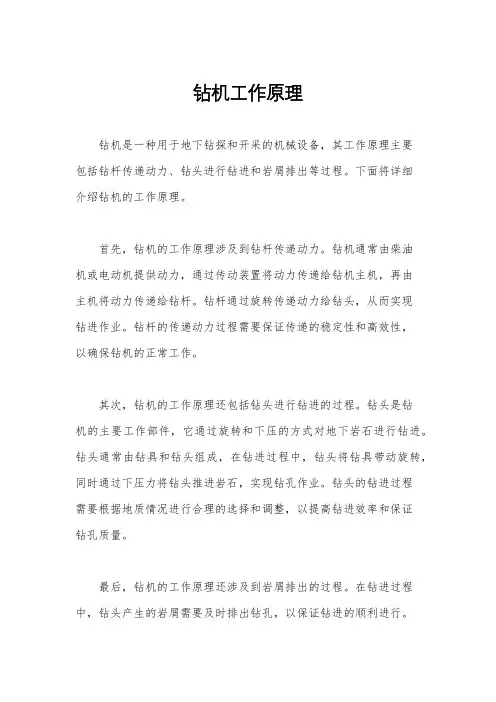

钻机工作原理
钻机是一种用于地下钻探和开采的机械设备，其工作原理主要
包括钻杆传递动力、钻头进行钻进和岩屑排出等过程。
下面将详细
介绍钻机的工作原理。
首先，钻机的工作原理涉及到钻杆传递动力。
钻机通常由柴油
机或电动机提供动力，通过传动装置将动力传递给钻机主机，再由
主机将动力传递给钻杆。
钻杆通过旋转传递动力给钻头，从而实现
钻进作业。
钻杆的传递动力过程需要保证传递的稳定性和高效性，
以确保钻机的正常工作。
其次，钻机的工作原理还包括钻头进行钻进的过程。
钻头是钻
机的主要工作部件，它通过旋转和下压的方式对地下岩石进行钻进。
钻头通常由钻具和钻头组成，在钻进过程中，钻头将钻具带动旋转，同时通过下压力将钻头推进岩石，实现钻孔作业。
钻头的钻进过程
需要根据地质情况进行合理的选择和调整，以提高钻进效率和保证
钻孔质量。
最后，钻机的工作原理还涉及到岩屑排出的过程。
在钻进过程中，钻头产生的岩屑需要及时排出钻孔，以保证钻进的顺利进行。
钻机通常通过钻杆内部的泥浆或空心钻杆的方式将岩屑排出到地面，同时也可以通过泵送系统将泥浆循环使用，以减少对地下水文环境
的影响。
岩屑排出的过程需要保证排出的及时性和连续性，以确保
钻孔的质量和作业的顺利进行。
综上所述，钻机的工作原理主要包括钻杆传递动力、钻头进行
钻进和岩屑排出等过程。
钻机在实际作业中需要根据地质情况和工
程要求进行合理的选择和调整，以提高钻进效率和保证工程质量。
希望本文对钻机工作原理有所帮助。
钻机组成及各部分的工作原理钻机是一种用于地下或水下钻探的设备，它由多个部分组成，每个部分都有着特定的工作原理。
本文将从整体结构和各部分的工作原理两个方面来介绍钻机。
一、钻机的整体结构钻机通常由底座、钻杆、钻头、钻具、钻杆回转系统、提升系统、驱动系统和控制系统等部分组成。
1. 底座：钻机的底座是支撑整个机器的基础，具有稳定性和承重能力。
它通常由钢铁材料制成，能够承受高强度的工作环境。
2. 钻杆：钻杆是将动力传递给钻头的关键部分，由多根连接在一起的钢管组成。
钻杆的长度和直径根据钻探深度和孔径大小来确定。
3. 钻头：钻头是钻机的工作部分，通过旋转和冲击地层来实现钻探的目的。
钻头通常由合金钢制成，具有较强的硬度和耐磨性。
4. 钻具：钻具是连接钻杆和钻头的部分，可以使钻杆和钻头保持连接并传递动力。
钻具通常包括套管、钻铤和钻杆接头等。
5. 钻杆回转系统：钻杆回转系统是使钻杆和钻头产生旋转运动的部分。
它通常由液压系统和传动装置组成，能够提供足够的扭矩和转速。
6. 提升系统：提升系统用于控制钻杆的上下运动，实现钻杆的进给和回收。
它通常由液压缸、钻塔和卷筒等组成，能够实现高效的提升作业。
7. 驱动系统：驱动系统是提供动力给钻机各部分的关键部分，通常由柴油机或电动机等驱动装置组成。
驱动系统能够提供足够的功率和转速，满足钻机的工作需求。
8. 控制系统：控制系统是对钻机进行操作和控制的部分，通常由液压系统、电气系统和自动控制装置等组成。
控制系统能够确保钻机的稳定运行和安全作业。
二、钻机各部分的工作原理1. 钻杆和钻头：钻杆通过钻具连接在一起，传递驱动力给钻头。
钻头在旋转的同时，利用冲击力将地层破碎，实现钻探的目的。
2. 钻杆回转系统：钻机的液压系统和传动装置提供足够的扭矩和转速，使钻杆和钻头产生旋转运动。
旋转运动可使钻头均匀地破碎地层，提高钻探效率。
3. 提升系统：提升系统通过液压缸、钻塔和卷筒等实现钻杆的上下运动，控制钻杆的进给和回收。

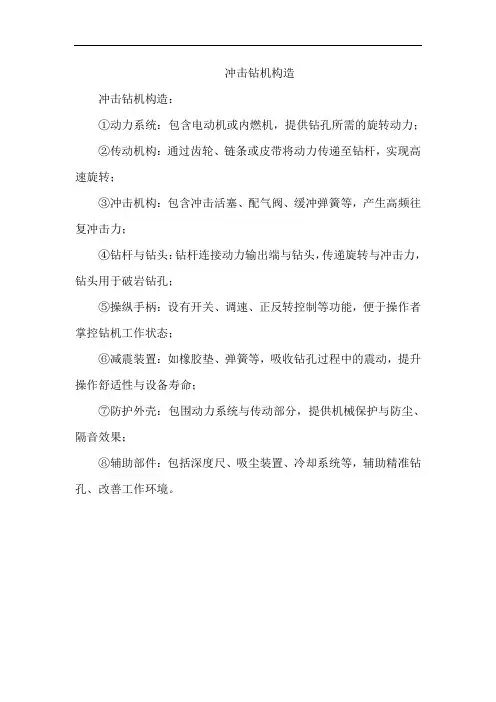

冲击钻机构造
冲击钻机构造：
①动力系统：包含电动机或内燃机，提供钻孔所需的旋转动力；
②传动机构：通过齿轮、链条或皮带将动力传递至钻杆，实现高速旋转；
③冲击机构：包含冲击活塞、配气阀、缓冲弹簧等，产生高频往复冲击力；
④钻杆与钻头：钻杆连接动力输出端与钻头，传递旋转与冲击力，钻头用于破岩钻孔；
⑤操纵手柄：设有开关、调速、正反转控制等功能，便于操作者掌控钻机工作状态；
⑥减震装置：如橡胶垫、弹簧等，吸收钻孔过程中的震动，提升操作舒适性与设备寿命；
⑦防护外壳：包围动力系统与传动部分，提供机械保护与防尘、隔音效果；
⑧辅助部件：包括深度尺、吸尘装置、冷却系统等，辅助精准钻孔、改善工作环境。
钻机驱动设备与传动系统1. 引言钻机驱动设备与传动系统是钻井工程中至关重要的部分，它们负责控制钻头的旋转和下压力，以实现钻井的顺利进行。
本文将介绍钻机驱动设备与传动系统的工作原理、主要部件以及常见故障处理方法，以增加读者对该系统的了解。
2. 工作原理钻机驱动设备与传动系统的工作需要运用机械原理和转动传动原理。
通过驱动系统的转动，可使钻杆和钻头产生旋转，实现钻进地层的目的。
同时，钻机的驱动系统还需要通过传动系统的设计和控制，调节钻头的下压力，确保钻进过程的稳定性。
3. 主要部件3.1 钻机主驱动装置钻机主驱动装置通常由电机和装有花键轮的变速箱组成。
电机作为驱动源，通过电路控制使变速箱中花键轮旋转，进而带动钻杆和钻头的旋转。
3.2 钻机主传动轴钻机主传动轴位于钻机主驱动装置和井口装置之间，负责将电机传递的动力传到钻杆和钻头上。
主传动轴通常由高强度合金材料制成，以承受大扭矩和重负荷。
3.3 钻机变速箱钻机变速箱位于钻机主驱动装置内，用于改变驱动装置输出的转速。
通过变速箱的设计，可以实现适应不同井深和地层条件下的钻井作业。
3.4 钻机离合器钻机离合器用于控制钻机主驱动装置的连接和断开。
在钻井作业中，需要频繁地进行钻杆和钻头的连接和断开，离合器的可靠性和灵活性对钻机的作业效率有着重要的影响。
3.5 钻机液压系统钻机液压系统用于控制钻杆下压力的调节和控制。
通过液压系统的工作，可以实现对钻杆下压力的精确控制，以适应不同地层的钻进要求。
4. 常见故障与处理方法4.1 电机故障当钻机主驱动电机发生故障时，往往会导致钻机无法正常工作。
处理方法包括检查电源线路是否正常连接，检查电机是否过热，以及检查是否存在电机绕组短路等问题。
4.2 变速箱故障变速箱是钻机驱动传动系统中的关键部件之一，一旦发生故障，会影响钻井作业的顺利进行。
常见的变速箱故障包括齿轮磨损、轴承故障等。
处理方法通常是对故障部件进行更换或修理。
4.3 钻机离合器故障钻机离合器的故障会导致钻杆和钻头的连接和断开无法正常进行。
取样钻机工作原理一、引言取样钻机是一种用于地质勘探和矿产资源勘查的设备。
它可以获取地下岩石和土壤的样本，以进行分析和深入研究。
本文将深入探讨取样钻机的工作原理，介绍其组成部分和工作过程。
二、取样钻机的组成部分取样钻机主要由以下几个组成部分构成：1. 钻头钻头是取样钻机的核心部件，其形状和结构根据不同的勘探需求而变化。
常见的钻头类型包括岩石取样钻头、环状取样钻头和洞槽钻头等。
钻头通常由高硬度的合金钢制成，以便能够在地下岩石中进行钻探。
2. 钻杆钻杆是将钻头连接到钻机上的部件。
它一般由多节组成，可以根据需要进行增减。
钻杆通常由高强度合金钢制成，以保证其在高负荷下的稳定性和耐用性。
3. 钻机主体钻机主体是取样钻机的核心部件，其包括钻机的动力装置、传动装置和控制装置。
动力装置一般由柴油发动机或电动机组成，用于提供钻机的动力。
传动装置则用于将动力转化为旋转力，驱动钻杆和钻头进行钻探。
控制装置用于控制钻机的工作状态和参数。
4. 钻孔附件钻孔附件包括钻进液、钻探岩芯管和取芯器等。
钻进液主要用于冷却钻头、排出钻屑和稳定钻孔。
钻探岩芯管用于接收岩芯样品，并保证其完整性。
取芯器则用于将岩芯样品从岩芯管中取出。
5. 辅助设备辅助设备包括起重工具、液压系统和控制仪器等。
起重工具用于搬运、安装和拆卸钻机及其附件。
液压系统提供钻机的动力源和工作动力，保证钻机的正常工作。
控制仪器用于监测和控制钻机的工作状态和参数。
三、取样钻机的工作过程1.安装钻机：首先，将钻机放置在需要进行钻探的位置，并进行稳固的安装。
2.安装钻杆和钻头：将钻杆依次连接起来，将钻头安装在钻杆的末端。
3.启动钻机：启动钻机的动力装置，开启液压系统，并将控制仪器设置为所需的参数。
4.钻进液注入：将钻进液注入钻孔中，通过钻杆内的管道输送至钻头。
钻进液的注入可以起到冷却钻头、稳定钻孔和排出钻屑的作用。
5.开始钻探：开始启动钻机的转动装置，驱动钻头开始旋转并向下进入地下。
钻机组成及各部分的工作原理钻机是一种工程机械设备，主要用于地下工程、石油勘探和矿山开采等领域。
它由多个部分组成，每个部分都有其特定的工作原理和功能。
钻机主要由下面几个部分组成：1.钻杆和钻头：钻杆是连接钻机和钻头的部分，通常由多段管道组成。
钻杆通过旋转传递扭矩和推力给钻头，使其进入地下或岩石中进行钻探。
钻头通常由钢制成，具有特殊的切削工具，可根据需要切削地下岩石。
2.钻机架：钻机架是支撑钻机各个部分的主要结构。
它通常由重型金属构件制成，以提供稳定的平台。
钻机架具有可调节的高度和角度，使钻机能够适应不同的钻探需求。
3.钻机动力系统：钻机通常由内燃机或电动机提供动力。
内燃机通常使用汽油或柴油作为燃料，并通过传动系统将动力传递给钻杆和钻头。
电动机通过电源供电，并通过电动传动系统传递动力给钻杆和钻头。
4.钻机液压系统：液压系统主要用于控制钻机的各个部分，如旋转机构、提升机构和推进机构。
它通过液压泵将液体高压输送到不同的液压缸和马达中，从而实现对钻机各个部分的控制。
5.钻机控制系统：控制系统是钻机的大脑，它接收来自操作员的指令，并将其转换为相应的机械运动。
控制系统通常由电子控制器和传感器组成，用于监测和控制钻机的各个参数，如转速、扭矩和推力。
钻机的工作原理可以简单概括为以下几个步骤：1.安装钻杆和钻头：将钻杆连接到钻机架上，并将钻头安装在钻杆的末端。
然后通过液压系统提供的推力将钻头推入地下或岩石中。
2.旋转钻杆：通过钻机的动力系统将旋转力传递给钻杆，从而使钻头以旋转的方式切削地下岩石。
旋转的方向和速度可以根据需要进行调节。
3.提升钻杆：钻杆通常以一定的角度向下钻探，并且在钻进过程中需要不断提升和再次推进。
通过液压系统提供的推力和吊绳将钻杆提升到适当的高度，然后再次推进。
4.冷却和清理：钻探过程中产生的高温会对钻头和钻杆造成损害，因此需要通过液压系统提供的冷却液对其进行冷却。
同时，冷却液还可以将岩石屑和碎片从钻孔中冲洗出来，以保持钻孔的清洁。
顶驱钻机结构原理顶驱钻机是一种用于油田钻井作业的重要设备，它通过顶部的顶驱系统来传递旋转力和下压力，驱动钻杆和钻头进行钻井作业。
顶驱钻机的结构原理涉及到顶驱系统、传动系统、控制系统和液压系统等多个方面。
一、顶驱系统顶驱系统是顶驱钻机的核心部件，其主要由顶驱头、滑卡、电机和液压缸等组成。
顶驱头是顶驱系统的核心部件，它通过电机带动内部的传动装置旋转，产生旋转力；液压缸则通过液压系统提供的油压力，产生下压力，使钻杆和钻头能够顺利下入井口。
二、传动系统传动系统是顶驱钻机实现旋转力传递的关键部分，主要由主减速器、链条传动、齿轮传动和链轮传动等组成。
主减速器通过电机带动，将驱动力传递给链条传动装置；链条传动装置再将力传递给齿轮传动装置，齿轮传动装置则将力传递给链轮传动装置，最终实现旋转力的传递。
三、控制系统控制系统是顶驱钻机实现自动控制的重要组成部分，主要包括电气控制柜和控制软件。
电气控制柜负责接收和处理各种传感器和执行器的信号，并将信号传递给控制软件进行处理；控制软件则根据接收到的信号，通过控制电机和液压系统的工作，实现对顶驱钻机的旋转和下压力的控制。
四、液压系统液压系统是顶驱钻机实现下压力传递和控制的关键部分，主要由液压泵、液压缸和液压阀组成。
液压泵通过驱动力源提供的动力，将液压油压力提升，并通过液压阀控制液压油的流向和流量，从而实现对液压缸的控制。
液压缸则通过液压油的压力，产生下压力，使钻杆和钻头能够顺利下入井口。
顶驱钻机的结构原理使其能够实现高效、自动化的钻井作业。
顶驱系统通过顶驱头的旋转和液压缸的下压力，驱动钻杆和钻头进行钻井操作；传动系统通过主减速器、链条传动、齿轮传动和链轮传动，实现旋转力的传递；控制系统通过电气控制柜和控制软件，实现对顶驱钻机的旋转和下压力的控制；液压系统通过液压泵、液压缸和液压阀，实现下压力的传递和控制。
通过以上的结构原理，顶驱钻机能够有效地提高钻井作业的效率和质量。
它具有自动化控制、高承载能力和稳定性好等优点，可以适应不同的地质条件和钻井需求。
