任务八 曲轴轴颈磨损、弯扭变形的检查

发动机曲轴、凸轮轴、活塞、⽓门等机件磨损情况的检测项⽬五、发动机曲轴、凸轮轴、活塞、⽓门等机件磨损情况的检测以上的机件是发动机内的主要机件，由于在⼯作中的运转，受到离⼼⼒，冲击、温度等影响，致使这些机的磨损、弯曲变形，裂纹的出现，所以进⾏：⼀、曲轴的检测1、弯曲变形的检测——1）将曲轴夹持在车磨床或放在平台的V性架上，矫正中⼼⽔平线后，将百分表触头对准曲轴的中间⼀道住轴颈：如图5校对百分表，并使表针盘上O刻度对正。

2）缓缓转动曲轴⼀周，记取百分表最⼤和最⼩指⽰值，最⼤和最⼩知识之差的1/2，即往⽇曲轴的弯曲量。

要求弯曲量⼩于0.15MM时，可结合光磨时加以修正，⼤于0.15MM 时，可进⾏冷压校正，校正后的弯曲量≯0.05MM⼆、曲轴裂纹的检验——有两种⽅法可使⽤1）磁粉探伤⽅法——将曲轴放在探伤机床上，把各道轴颈撒些磁粉，当磁感应线通过有裂纹的边缘处时，磁粉被附在裂纹处，从⽽显现裂纹的部位和⼤⼩。

2）将曲轴浸泡于柴油中，去处后擦净表⾯油膜，然后撒上⽩⾊粉末，⽤⽊锤分段敲击没道曲柄臂，如有油渍明显出现，则该处有裂纹。

三、曲轴的颈磨损变形的检测曲轴、连杆轴磨损变形的检测部位。

a)校验千分尺、⽤⼲净莫不擦净、曲轴、连杆轴颈b)在每道曲轴的颈油孔的两侧，分别选取Ⅰ-Ⅰ或Ⅱ-Ⅱ两个截⾯⼜在没个截⾯上选择与曲轴平⾏和垂直的两个⽅向A-A和B-B⽤千分尺进⾏测量，将测得数据纪录下来。

计算没道轴颈的磨损量（⼀）同⼀截⾯上 A-A和B-B测得的最⼤值与最⼩值之差/2即为该截⾯的园度误差≯0.0125MM（⼆）统⼀轴颈Ⅰ-Ⅰ截⾯和Ⅱ-Ⅱ截⾯之间最⼤值与最⼩值之差的/2，即为该轴颈的圆柱度误差≯0.02MM（三）⽐较各道轴颈，找出磨损最⼤的轴颈，将其园度、援助度误差数值写⼊表中（四）连杆轴颈磨损检测⽅法与主轴颈磨损检测⽅法相同。

⼀）活塞的磨损情况检测活塞常见的磨损，有活塞环槽磨损，活塞裙部的磨损，活塞背孔座的磨损。

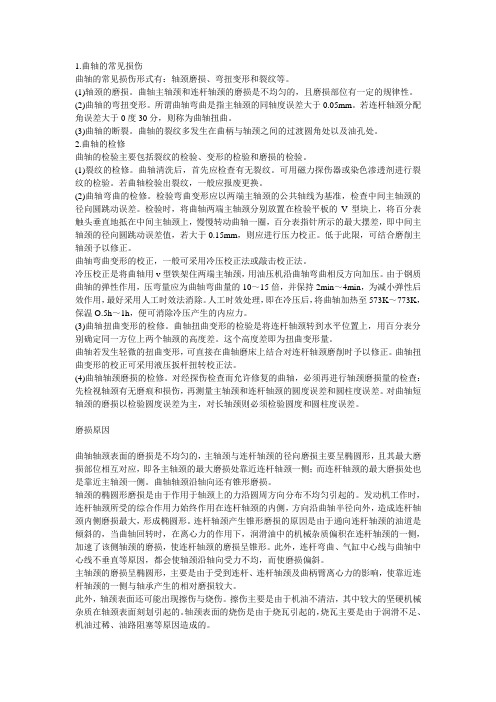

1.曲轴的常见损伤曲轴的常见损伤形式有：轴颈磨损、弯扭变形和裂纹等。

(1)轴颈的磨损。

曲轴主轴颈和连杆轴颈的磨损是不均匀的，且磨损部位有一定的规律性。

(2)曲轴的弯扭变形。

所谓曲轴弯曲是指主轴颈的同轴度误差大于0.05mm。

若连杆轴颈分配角误差大于0度30分，则称为曲轴扭曲。

(3)曲轴的断裂。

曲轴的裂纹多发生在曲柄与轴颈之间的过渡圆角处以及油孔处。

2.曲轴的检修曲轴的检验主要包括裂纹的检验、变形的检验和磨损的检验。

(1)裂纹的检修。

曲轴清洗后，首先应检查有无裂纹。

可用磁力探伤器或染色渗透剂进行裂纹的检验。

若曲轴检验出裂纹，一般应报废更换。

(2)曲轴弯曲的检修。

检验弯曲变形应以两端主轴颈的公共轴线为基准，检查中间主轴颈的径向圆跳动误差。

检验时，将曲轴两端主轴颈分别放置在检验平板的V型块上，将百分表触头垂直地抵在中间主轴颈上，慢慢转动曲轴一圈，百分表指针所示的最大摆差，即中间主轴颈的径向圆跳动误差值，若大于0.15mm，则应进行压力校正。

低于此限，可结合磨削主轴颈予以修正。

曲轴弯曲变形的校正，一般可采用冷压校正法或敲击校正法。

冷压校正是将曲轴用v型铁架住两端主轴颈，用油压机沿曲轴弯曲相反方向加压。

由于钢质曲轴的弹性作用，压弯量应为曲轴弯曲量的10～15倍，并保持2min～4min，为减小弹性后效作用，最好采用人工时效法消除。

人工时效处理，即在冷压后，将曲轴加热至573K～773K，保温O.5h～1h，便可消除冷压产生的内应力。

(3)曲轴扭曲变形的检修。

曲轴扭曲变形的检验是将连杆轴颈转到水平位置上，用百分表分别确定同一方位上两个轴颈的高度差。

这个高度差即为扭曲变形量。

曲轴若发生轻微的扭曲变形，可直接在曲轴磨床上结合对连杆轴颈磨削时予以修正。

曲轴扭曲变形的校正可采用液压扳杆扭转校正法。

(4)曲轴轴颈磨损的检修。

对经探伤检查而允许修复的曲轴，必须再进行轴颈磨损量的检查：先检视轴颈有无磨痕和损伤，再测量主轴颈和连杆轴颈的圆度误差和圆柱度误差。

曲轴主轴颈磨损的检测流程下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。

文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by theeditor. I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!曲轴主轴颈磨损的检测是一个重要的机械维护环节，确保发动机正常工作。

曲轴轴颈的磨损修理曲轴轴颈磨损后的修理原则上与制造曲轴一样，先车削磨损主轴颈，在修理曲柄销。

曲柄销的修理，除较短曲轴可进行车、磨修理外，中型以上柴油机曲轴由于设备条件的限制，一般采纳手工挫削或夹环研磨的方法进行修理。

如下为硬木制的夹环构造，在夹环分界处留有3~5mm的间隙，其内圆沿纵向的半圆形槽内浇上铅，研磨时将磨料嵌入铅条面上，以保证研磨均匀。

主轴颈一般不用手工挫削法。

假设条件不同意用机械加工法而用手工挫削时，一定要仔细。

中型曲轴常依据直径尺寸采纳分级修理尺寸法进行修理。

通常采纳直径每减少0.25mm(或0.25mm)为一级。

修理时，应以磨损厉害的轴颈为准，看轴颈接近哪一个分级修理尺寸，然后就按那个尺寸加工。

其他轴颈都修理到与它相同的尺寸，换上加大尺寸的新轴瓦。

这写都是针对薄壁轴瓦而言的。

关于厚壁轴瓦，轴颈修理后，还可以一通过拂刮轴瓦和增减轴承垫片来达到同轴和配合间隙的要求。

假设轴颈表面仅有稍微伤痕且尺寸公差没有超过规定的值的，可用细纱布条(比较好用柴油浸过的砂布)，拉磨一段时间后，除去砂布上脱落下来的砂粒，然后在磨。

假设轴颈表面有较浅的条痕，可用油石顺着轴颈圆弧面轻轻打磨光顺。

对较深的条痕，可用油光挫轻轻挫削，然后在光滑。

为了提升轴颈表面的光洁度，光磨后再用干净柔软的麻绳或帆布涂上抛光蜡和汽油，绕轴颈两圈来回拉动抛光。

在挫削、光磨和抛光时要注意以下几点：1.磨削前，先将轴颈上的油孔用黄油或布条堵住，防止赃物掉入孔内。

2.修理时，不得使轴颈与去臂过度处因加工而变小或产生凸台，否则会使过渡处应力加大，容易产生裂痕甚至折断。

修理后要求用样板检查。

样板与过渡圆弧之间间隙不得超过0.3mm。

3.在修理轴颈时，应同时合计主轴颈和曲柄销轴线平行度要求。

4.假设轴颈磨损过大，或经多次修理使轴颈减少到(或接近于)按规范计算的小尺寸时，必须要将轴颈外圆表面镀铬或镀铁(镀层厚度0.2~0.3mm)。

但要注意，镀前必须将轴颈表面，不得有微小裂痕存在;过渡圆角处不得镀上铬层，因镀层有残余拉伸应力存在，会使该区域疲惫强度进一步下降。

发动机曲轴变形的检验与修复作者：李东来源：《农机使用与维修》2014年第08期曲轴作为发动机核心零件之一，发动机的全部功率都通过它输出。

此外，它通过装在其自由端的齿轮传动，达到配气定时、供油定时及驱动其它辅助装置，所以说曲轴如果出现了故障，不能按要求完成工作，发动机也将无法正常工作。

曲轴变形是曲轴常见损伤之一。

曲轴变形是指曲轴弯曲和扭转。

曲轴弯曲变形反映较明显的部位是中间主轴颈处。

曲轴弯曲变形后若继续使用，将加速曲轴连杆机构的磨损，甚至使曲轴产生裂纹和断裂。

因此，在发动机修理中，必须对其进行检验。

一、故障原因（1）柴油机工作不平稳，各轴颈受力不均衡。

（2）柴油机突然超负荷工作，使曲轴过分受振。

（3）柴油机经常发生“突爆”燃烧，使曲轴经常受冲击载荷。

（4）修理装配质量较低，曲轴轴承和连杆轴承间隙过大，工作时受到冲击。

（5）曲轴轴承松紧不一，中心线不在一条直线上。

（6）汽油机点火时间过早或火花塞经常有一二只不跳火。

（7）活塞连杆组或平衡铁及飞轮不平衡产生附加惯性力和惯性力矩，引起机组振动大。

（8）曲轴端隙过大，运转时前后移动。

（9）曲轴的扭曲变形，多数原因是个别活塞卡缸造成的，如个别缸塞间隙过小，或活塞受热后膨胀过大，使活塞运动阻力过大，甚至卡缸，将导致曲轴的扭曲。

在拖拉机挂车时，起步过猛和紧急制动未踏下离合器等原因，都会引起曲轴的扭曲变形。

预防曲轴变形就要从曲轴产生变形的原因入手，主要应从提高使用操作水平，避免过大的冲击载荷，及时保养维修，以保证发动机始终在良好工况下工作，从提高修理和装配质量等方面着手。

二、检验曲轴弯曲的检验，可在曲轴磨床上或在平台上用“V”型铁将曲轴架起，用百分表测量检查。

检查弯曲时，将百分表触针放在中间一道主轴颈上，并使指针对正表盘零线。

然后将曲轴慢慢转动一周，则百分表上指针摆动的一半即为曲轴的不直度。

曲轴的不直度不应大于0.05 mm。

若大于此值时，但仍在0.1 mm之内，则不直度可以结合轴颈光磨加以消除。

曲轴弯曲的检验先将曲轴擦洗干净，然后把曲轴的第一、四道主轴和第七道主轴颈放置在V形铁上，使千分表测量触头分别与其余各道主轴颈接触，如图6-3所示。

然后慢慢转动曲轴一周，这时千分表上最大读数和最小读数之差即为该曲轴径向圆的跳动误差，也说明曲轴弯曲变形的程度。

新轴规定这种误差要小于0.04mm，正常使用的曲轴，其误差若大于0.06mm时，则必须进行修磨或压力调直。

弯曲变形程度严重时，必须更换新曲轴。

曲轴弯曲的校直在测量过程中，若测得曲轴弯曲度在0.10—0.50mm之间时，则可以采用冷压校直的方法。

如果弯曲度大于0.50mm时，可用喷灯对曲轴的局部进行加热校直。

(1)利用压床进行校直首先把曲轴擦洗干净；其次把曲轴支撑在两块V形铁上，然后在曲轴弯曲的反方向对主轴颈加压。

曲轴压床校直量的大小应结合曲轴的使用材料和弯曲变形的程度而定。

所以在确定压校量时，应结合曲轴的实际状态而定，如锻造的中碳钢曲轴弯曲变形在0.10mm 时．压校弯曲量约为3—4mm·即为原弯曲度的30—40倍，压校1—2min，曲轴的弯曲故障即可基本被修复：而对弯曲度相同的球墨铸铁曲轴，压校时为原弯曲度的10～15倍，保持1～1.5h后，即可基本恢复原状。

(2)在汽缸体上校直曲轴首先把汽缸体倒置在工作台上，然后在前、后轴承座内装入原轴瓦，在轴瓦内表面涂少量机油，取下中间轴承座内轴瓦，放上曲轴后，用百分表检验曲轴的弯曲度和弯曲方向。

校直时t曲轴弯曲最高点要向上，在中间轴承盖的表面垫上旧轴瓦，把螺栓扭紧在轴承座上，中间轴承相邻的两轴承盖螺栓也要扭紧，以增加曲轴的受力面积和压力，经过1h后，把螺栓拧出，取下轴承盖，检验曲轴是否被校直。

若没有达到技术要求，则应分几次进行校直，直到符合技术要求为止。

经过冷压校直过的曲轴，一般要在曲柄臂上用手锤进行敲击，以减小冷压而产生的应力，然后再进行检验。
