电机霍尔传感器检测方法介绍电机霍尔传感器是一种常用的非接触式传感器，广泛应用于电机控制、位置检测等领域。
本文将深入探讨电机霍尔传感器的检测方法，包括原理、检测过程和常见问题的解决方法。
原理电机霍尔传感器利用霍尔效应，通过测量磁场的变化来检测电机的运动状态。
当电机运动时，磁场会发生变化，霍尔传感器能够感知到这种变化并输出相应的电信号。
检测过程电机霍尔传感器的检测过程包括以下几个步骤：1. 确定检测位置首先需要确定电机霍尔传感器的安装位置。
一般情况下，传感器需要放置在电机附近，并与电机的磁场垂直。
安装位置的选择对于检测结果有很大的影响，需要根据具体的应用场景进行调整。
2. 连接电路将电机霍尔传感器与电路连接，确保传感器能够正常工作。
一般情况下，传感器需要连接到微控制器或信号处理器，以便对输出信号进行处理和分析。
3. 开始检测启动电机，并开始进行检测。
传感器会感知电机的磁场变化，并将相关信息通过电信号输出。
4. 数据分析对传感器输出的电信号进行数据分析，以获取电机的运动状态。
根据具体的应用需求，可以通过不同的算法和方法对数据进行处理，例如滤波、峰值检测等。
5. 结果判定根据数据分析的结果，对电机的运动状态进行判定。
判定的标准可以根据具体的应用要求进行设定，例如判断电机是否正常运转、电机的转速等。
常见问题与解决方法在使用电机霍尔传感器进行检测过程中，可能会遇到一些常见的问题，下面将介绍一些常见问题的解决方法。
1. 传感器输出不稳定如果传感器输出的信号不稳定，可能是由于传感器与电路连接不良导致的。
解决方法是检查传感器的连接情况，确保连接良好。
2. 传感器灵敏度不够如果传感器对于电机磁场的感知不够灵敏，可能是由于安装位置选择不当导致的。
解决方法是重新选择合适的安装位置，并进行调整。
3. 数据分析结果不准确如果对传感器输出的数据进行分析时，结果不准确，可能是由于算法或方法选择不当导致的。
解决方法是重新选择合适的算法或方法，并进行数据分析。

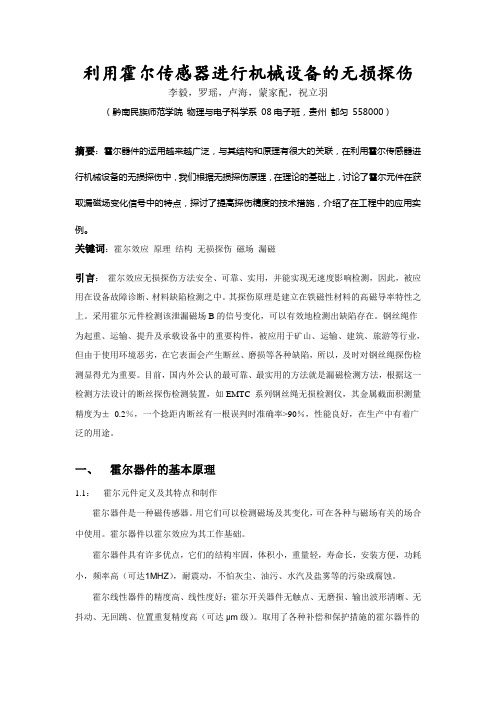

利用霍尔传感器进行机械设备的无损探伤李毅，罗瑶，卢海，蒙家配，祝立羽（黔南民族师范学院物理与电子科学系 08电子班，贵州都匀 558000）摘要：霍尔器件的运用越来越广泛，与其结构和原理有很大的关联，在利用霍尔传感器进行机械设备的无损探伤中，我们根据无损探伤原理，在理论的基础上，讨论了霍尔元件在获取漏磁场变化信号中的特点，探讨了提高探伤精度的技术措施，介绍了在工程中的应用实例。
关键词：霍尔效应原理结构无损探伤磁场漏磁引言：霍尔效应无损探伤方法安全、可靠、实用，并能实现无速度影响检测，因此，被应用在设备故障诊断、材料缺陷检测之中。
其探伤原理是建立在铁磁性材料的高磁导率特性之上。
采用霍尔元件检测该泄漏磁场B的信号变化，可以有效地检测出缺陷存在。
钢丝绳作为起重、运输、提升及承载设备中的重要构件，被应用于矿山、运输、建筑、旅游等行业，但由于使用环境恶劣，在它表面会产生断丝、磨损等各种缺陷，所以，及时对钢丝绳探伤检测显得尤为重要。
目前，国内外公认的最可靠、最实用的方法就是漏磁检测方法，根据这一检测方法设计的断丝探伤检测装置，如EMTC 系列钢丝绳无损检测仪，其金属截面积测量精度为±0.2％，一个捻距内断丝有一根误判时准确率>90％，性能良好，在生产中有着广泛的用途。
一、霍尔器件的基本原理1.1：霍尔元件定义及其特点和制作霍尔器件是一种磁传感器。
用它们可以检测磁场及其变化，可在各种与磁场有关的场合中使用。
霍尔器件以霍尔效应为其工作基础。
霍尔器件具有许多优点，它们的结构牢固，体积小，重量轻，寿命长，安装方便，功耗小，频率高（可达1MHZ），耐震动，不怕灰尘、油污、水汽及盐雾等的污染或腐蚀。
霍尔线性器件的精度高、线性度好；霍尔开关器件无触点、无磨损、输出波形清晰、无抖动、无回跳、位置重复精度高（可达μm级）。
取用了各种补偿和保护措施的霍尔器件的工作温度范围宽，可达－55℃～150℃。
按照霍尔器件的功能可将它们分为:霍尔线性器件和霍尔开关器件。
霍尔传感器测试方法嘿，朋友们！今天咱就来讲讲霍尔传感器测试方法。
这霍尔传感器啊，就像是个小侦探，能帮我们检测好多东西呢！咱先说说准备工作吧。
就好比你要去打仗，不得先把武器准备好呀！得有霍尔传感器，这是主角儿，然后还得有电源、电压表这些配角。
可别小瞧了这些配角，没它们，咱这戏可就唱不下去咯！接下来就是实际操作啦。
把电源接上，让霍尔传感器精神起来。
然后呢，把它放在要检测的磁场旁边，就像让小侦探到案发现场一样。
这时候，你就看着电压表的读数，那可就是小侦探给咱的线索呢！要是读数有变化，嘿，那就说明有情况呀！你说这像不像咱平时找东西，东摸摸西看看，总能发现点蛛丝马迹。
霍尔传感器不也是这样嘛，在磁场里找那些变化的信号。
然后呢，你还得注意点细节。
比如说传感器放的位置得准确呀，不然它怎么能好好工作呢。
就像你戴帽子，歪着戴肯定不舒服呀，得正正地戴着才对嘛。
还有啊，测试的时候环境也挺重要的。
要是周围乱七八糟的磁场太多，那不是会干扰咱们的小侦探嘛。
就好比你在一个乱糟糟的房间里找东西，肯定不容易找到呀。
你想想，要是霍尔传感器能开口说话，它会不会说：“哎呀，主人呀，你可得给我创造个好环境呀，让我能好好发挥呀！”测试完了，咱还得分析分析结果呢。
看看这个小侦探给咱带来了啥样的情报。
这可不是随便看看就行的，得仔细琢磨琢磨。
总之呢，霍尔传感器测试方法说简单也简单，说难也难。
就看你用不用心啦！只要你认真对待，它肯定能帮你发现好多有趣的东西。
咱可别小瞧了这个小小的传感器，它的本事可大着呢！它能在各种领域大显身手，为我们解决好多问题呢！所以呀，大家都好好学学怎么用它吧，让它成为我们的好帮手！。
霍尔传感器的原理、检测方法和用途 - 传感器霍尔传感器的原理原边电流Ip产生的磁通量聚集在磁路中，并由霍尔器件检测出霍尔电压信号，经过放大器放大，该电压信号精确地反映原边电流。
磁平衡霍尔电流传感器原边电流Ip产生的磁通量与霍尔电压经放大产生的副边电流Is通过副边线圈所产生的磁通量相平衡。
副边电流Is精确地反映原边电流。
磁平衡霍尔电流变送器和电压变送器原边电压Vp通过原边电阻R1转换为原边电流Ip，Ip产生的磁通量与霍尔电压经放大产生的副边电流Is通过副边线圈所产生的磁通量相平衡。
副边电流Is精确地反映原边电压。
电流传感器的检测方法一电流传感器是检测用电线路电流的一件电气件,它输出的信号依据不同的需要场合,送入其它的执行电路,进一步显示电流值和把握其它电器.二电流传感器主要特性参数1、标准额定值和额定输出电流标准额定值的大小与传感器产品的型号有关。
电流传感器额定输出电流，一般为10~400mA。
2、偏移电流偏移电流也叫残余电流或剩余电流，它主要是由霍尔元件或电子电路中运算放大器工作状态不稳造成。
3、线性度线性度打算了传感器输出信号（副边电流IS）与输入信号（原边电流IP）在测量范围内成正比的程度。
4、温度漂移5、过载电流传感器的过载力量是指发生电流过载时，在测量范围之外，原边电流仍会增加，而且过载电流的持续时间可能很短，而过载值有可能超过传感器的允许值，过载电流值传感器一般测量不出来，但不会对传感器造成损坏。
6、精度电流传感器的精度取决于标准额定电流。
评定传感器精度时还必需考虑偏移电流、线性度、温度漂移的影响。
三如你是使用者，留意规格型号就可以了。
电流传感器和电压传感器的用途在科学试验和工业应用的很多场合，需要对电流和电压进行测量和把握，特殊是在一些需要对大电流和高电压测量和把握以及对所测电流和电压要求较高精确度的状况下，需要使用平安、便利牢靠精确度较高的电流电压传感器。
早期，人们接受分流器和分压器的方法来实现对电流和电压的检测，但这种方法无法对主回路进行隔离测量，这种方法使用担忧全、精确度低。
霍尔式曲轴位置传感器的检测方法
霍尔式曲轴位置传感器是一种用来检测发动机曲轴位置的传感器，它利用霍尔效应原理，通过测量磁场的变化来判断曲轴的位置。
以下是一种常见的检测方法：
1. 准备工作：
- 断开电池负极，以确保安全。
- 找到霍尔式曲轴位置传感器的位置，通常位于发动机上方或侧面。
- 检查传感器及其连接线路是否有损坏或脱落。
2. 连接测试设备：
- 将电压表的两个测量引线连接到传感器的两个终端。
- 确保连接正确，避免短路或错触。
3. 启动发动机：
- 启动发动机并保持怠速状态，确保其他电子系统（例如空调、音响等）都关闭，以避免干扰。
4. 测量电压输出：
- 观察电压表的读数，通常在0-5伏之间变化。
- 缓慢地改变发动机转速，观察电压输出的变化情况。
- 电压输出应在加速和减速过程中平稳变化，且不应出现断断续续或跳变的现象。
5. 对比规格：
- 参考车辆制造商提供的规格表，确认所测量的电压输出是
否在规定范围内。
- 如果电压输出超出规定范围，可能表示传感器损坏或出现其他问题，需要进行修理或更换。
总之，霍尔式曲轴位置传感器的检测方法主要是通过测量电压输出来判断其工作状态是否正常。
传感器知识点一、电阻式传感器1) 电阻式传感器的原理：将被测量转化为传感器电阻值的变化，并加上测量电路。
2) 主要的种类：电位器式、应变式、热电阻、热敏电阻 ● 应变电阻式传感器1) 应变：在外部作用力下发生形变的现象。
2) 应变电阻式传感器：利用电阻应变片将应变转化为电阻值的变化a. 组成：弹性元件+电阻应变片b. 主要测量对象：力、力矩、压力、加速度、重量。
c. 原理：作用力使弹性元件形变发生应变或位移应变敏感元件电阻值变化通过测量电路变成电压等点的输出。
3) 电阻值：ALR ρ=(电阻率、长度、截面积)。
4) 应力与应变的关系：εσE =(被测试件的应力=被测试件的材料弹性模量*轴向应变)5) 应力与力和受力面积的关系：（面积）（力）（应力）A F =σ应注意的问题：a. R3=R4；b. R1与R2应有相同的温度系数、线膨胀系数、应变灵敏度、初值；c. 补偿片的材料一样，个参数相同；d. 工作环境一样；二、电感式传感器1) 电感式传感器的原理：将输入物理量的变化转化为线圈自感系数L 或互感系数M的变化。
2) 种类：变磁阻式、变压器式、电涡流式。
3) 主要测量物理量：位移、振动、压力、流量、比重。
● 变磁阻电感式传感器1) 原理：衔铁移动导致气隙变化导致电感量变化，从而得知位移量的大小方向。
2) 自感系数公式：)(2002气隙厚度（截面积）（磁导率）δμA L N=。
3) 种类：变气隙厚度、变气隙面积4) 变磁阻电感式传感器的灵敏度取决于工作使得当前厚度。
5) 测量电路：交流电桥、变压器式交变电桥、谐振式测量电桥。
P56 6)应用：变气隙厚度电感式压力传感器（位移导致气隙变化导致自感系数变化导致电流变化）● 差动变压器电感式传感器1) 原理：把非电量的变化转化为互感量的变化。
2) 种类：变隙式、变面积式、螺线管式。
3) 测量电路：差动整流电路、相敏捡波电路。
● 电涡流电感式传感器1) 电涡流效应：块状金属导体置于变化的磁场中或在磁场中做切割磁感线的运动，磁通变化，产生电动势，电动势将在导体表面形成闭合的电流回路。
利用霍尔元件进行油管探伤长江大学机械工程学院材料11001班摘要：在现代科技发展的过程中，大型设备的使用、维护、检测当然是必不可少的，为了保证工作以及人身的安全性，检测设备的好坏性也便成为了重中之重。
下面就现行的石油钻井设备——油管的检测技术作一个简要的说明，霍尔元件的运用越来越广泛，利用霍尔元件（霍尔传感器）对油管进行无损探伤成为了一大趋势，我们根据无损探伤的原理，在理论的基础上探讨了霍尔元件的原理、使用方法、应用实例、信号采集与处理以及一些使用过程中的改进方案。
关键词：霍尔元件油管检测无损探伤Oil pipe inspection using Holzer elementAbstract: In the process of the development of modern science and technology, the use of large equipment, maintenance, detection is of course essential, in order to ensure the safety of work and personal, quality detection equipment has become the priority among priorities. Following a brief description on the detection technology of oil drilling equipment -- tube current, Holzer element is used more and more widely, the Holzer element (Holzer sensor) for the non-destructive testing has become a major trend of the oil pipe, we according to the principle of nondestructive flaw detection, based on the theory of principle, Holzer element method of use, application examples, the signal acquisition and processing and use process improvement program.Keywords: Holzer components Tubing Inspection NDT引言油管是原油生产过程中下入井中并且可以起出的钢柱管，它是出油气、注水、注气、压裂、酸化等采油采气作业、找漏（套管漏失）、找串（固井串槽）、封堵（封堵水层）等井下作业的通道。
东北石油大学课程设计2013年7 月16日任务书课程传感器课程设计题目探伤式传感器应用电路设计专业测控技术与仪器姓名刘师学号100601240207主要内容：霍尔传感器无损探伤：应用在设备故障诊断、材料缺陷检测之中霍尔效应，是指磁场作用于载流金属导体、半导体中的载流子时，产生横向电位差的物理现象。
当电流通过金属箔片时，若在垂直于电流的方向施加磁场，则金属箔片两侧面会出现横向电位差。
其探伤原理是建立在铁磁性材料的高磁导率特性之上。
采用霍尔元件检测该泄漏磁场B的信号变化，可以有效地检测出缺陷存在。
基本要求：1、此霍尔传感器正常工作时能诊断设备故障。
2、此霍尔传感器正常工作时能检测材料缺陷。
主要参考资料：[1]陈杰.传感器与检测技术[M].北京.高等教育出版社.2002[2] 郁有文.传感器原理与工程应用[M].西安电子科技大学出版社.2001[3] 张福学.传感器电子学及其应用[M].北京.国防工业出版社.1990[4] 吴光杰.传感器与检测技术[M].重庆大学出版社.2011完成期限2013.7.12—2013.7.16指导教师专业负责人2013年7 月12 日摘要霍尔元件是一种基于霍尔效应的磁传感器，用它们可以检测磁场及其变化，并且运用越来越广泛，且有许多优点，它们的结构牢固，体积小，重量轻，寿命长，安装方便，功耗小，频率高（可达1MHZ），耐震动，不怕灰尘、油污、水汽及盐雾等的污染或腐蚀，这与其结构和原理有很大的关联。
[1]用它们可以检测磁场及其变化，可在各种与磁场有关的场合中使用。
在利用霍尔传感器进行机械设备的无损探伤中，我们根据无损探伤原理，在理论的基础上，讨论了霍尔元件在获取漏磁场变化信号中的特点，设计出简易的无损探伤设备。
探讨提高探伤精度的技术措施，介绍在工程中的应用实例。
关键词：霍尔效应；原理；无损探伤；磁场；漏磁目录一、设计要求 (1)1、功能及意义 (1)2、国内外发展现状 (1)二、设计方案及其特点 (2)1、方案说明 (2)2、方案论证 (3)三、传感器工作原理 (3)1、霍尔元件定义及其特点和制作 (3)2、霍尔元件电磁无损探伤原理 (3)四、电路的工作原理 (4)五、单元电路设计、参数计算和器件选择 (5)1、单元电路设计 (5)2、参数计算 (6)3、器件选择 (7)六、总结 (7)探伤式传感器应用电路设计一、设计要求1、功能及意义霍尔效应是磁电效应的一种，这一现象是霍尔（A.H.Hall，1855—1938）于1879年在研究金属的导电机构时发现的。
后来发现半导体、导电流体等也有这种效应，而半导体的霍尔效应比金属强得多，利用这现象制成的各种霍尔元件，广泛地应用于工业自动化技术、检测技术及信息处理等方面。
霍尔效应是研究半导体材料性能的基本方法。
通过霍尔效应实验测定的霍尔系数，能够判断半导体材料的导电类型、载流子浓度及载流子迁移率等重要参数。
霍尔器件是一种采用半导体材料制成的磁电转换器件。
如果在输入端通入控制电流I，当有一磁场B穿过该器件感磁面，则在输出端出现霍尔电势U H。
在磁场力作用下，在金属或通电半导体中将产生霍耳效应，其输出电压与磁场强度成正比。
基于霍耳效应的霍耳传感器常用于测量磁场强度，其测量范围从100到几千奥斯特。
尽管人们早在1879年就知道了霍耳效应，但直到20世纪60年代末期，随着固态电子技术的发展，霍耳效应才开始被人们所应用。
2、国内外发展现状霍尔效应被发现100多年以来,它的应用发展经历了三个阶段：1.从霍尔效应的发现到20世纪40年代前期。
最初由于金属材料中的电子浓度很大而霍尔效应十分微弱所以没有引起人们的重视。
这段时期也有人利用霍尔效应制成磁场传感器，但实用价值不大，到了1910年有人用金属铋制成霍尔元件，作为磁场传感器。
但是，由于当时未找到更合适的材料，研究处于停顿状态。
[2]2.从20世纪40年代中期半导体技术出现之后，随着半导体材料、制造工艺和技术的应用，出现了各种半导体霍尔元件，特别是锗的采用推动了霍尔元件的发展，相继出现了采用分立霍尔元件制造的各种磁场传感器。
3.自20世纪60年代开始，随着集成电路技术的发展，出现了将霍尔半导体元件和相关的信号调节电路集成在一起的霍尔传感器。
进入20世纪80年代，随着大规模超大规模集成电路和微机械加工技术的进展，霍尔元件从平面向三维方向发展，出现了三端口或四端口固态霍尔传感器，实现了产品的系列化、加工的批量化、体积的微型化。
霍尔效应自1879年被发现至今已有100多年的历史，我国从20世纪70年代开始研究霍尔器件，经过30余年的研究和开发，目前已经能生产各种性能的霍尔元件，例如普通型、高灵敏度型、低温度系数型、测温侧磁型和开关式的霍尔元件。
二、设计方案及其特点1、方案说明首先我们先将一块永磁体放在一个小管道上，使其金属管道被完全磁化。
使磁感线在管道内部均匀分布，如果管道内部没有损伤，则金属管道没有破损，即没有漏磁；如果管道内部存在损伤，则金属管道损坏，有漏磁。
其次我们先将检测电路按照需要连接好，如图4所示，将连接好的电路通过霍尔元件探头把它放到被检测的金属管道表面，然后通过示波器观察是否有波形输出来判断管道中是否存在损伤。
我们通过示波器观察到示波器上有不规则波形输出，由此我们得出了我们选用的管道存在损伤。
图1 检测流程图2、方案论证目前霍尔传感器的用途越来越广，在不同的领域几乎都有所涉及，特别是霍尔传感器在磁场方面的应用，也就是漏磁检测，在不同的领域漏磁检测的方法也使不同的，因此我们方案如下：方案一：利用霍尔元件的漏磁检测管道的无损探伤检测。
方案二：利用霍尔元件的漏磁现象检测钢丝绳的损伤。
由以上方案经过反复讨论最终确定为用漏磁对管道的探伤确定为我们的最佳方案。
[3]三、传感器工作原理1、霍尔元件定义及其特点和制作霍尔器件是一种磁传感器，用它们可以检测磁场及其变化，可在各种与磁场有关的场合中使用，霍尔器件以霍尔效应为其工作基础。
霍尔器件具有许多优点，它们的结构牢固，体积小，重量轻，寿命长，安装方便，功耗小，频率高（可达1MHZ），耐震动，不怕灰尘、油污、水汽及盐雾等的污染或腐蚀。
霍尔线性器件的精度高、线性度好、霍尔开关器件无触点、无磨损、输出波形清晰、无抖动、无回跳、位置重复精度高（可达μm级）。
取用了各种补偿和保护措施的霍尔器件的工作温度范围宽，可达－55℃～150℃。
[4]按照霍尔器件的功能可将它们分为：霍尔线性器件和霍尔开关器件。
前者输出模拟量，后者输出数字量。
按被检测的对象的性质可将它们的应用分为：直接应用和间接应用。
前者是直接检测出受检测对象本身的磁场或磁特性，后者是检测受检对象上人为设置的磁场，用这个磁场来作被检测的信息的载体，通过它将许多非电、非磁的物理量例如力、力矩、压力、应力、位置、位移、速度、加速度、角度、角速度、转数、转速以及工作状态发生变化的时间等，转变成电量来进行检测和控制。
霍尔元件可用多种半导体材料制作，如Ge、Si、InSb、GaAs、InAs、InAsP以及多层半导体异质结构量子阱材料等。
2、霍尔元件电磁无损探伤原理电磁无损探伤原理是建立在铁磁性材料的高磁导率这一特性之上，通过测量铁磁性材料中由于缺陷所引起的磁导率变化来检查缺陷，铁磁性材料在外加磁场的作用下被磁化，当机械设备无缺陷时，磁力绝大部分通过铁磁材料，此时在材料的内部磁力线均匀分布（见图2），当有缺陷存在时，由于材料中缺陷的磁导率远比铁磁材料本身小，至使磁力线发生弯曲，并且有一部分磁力线泄漏出材料表面（见图3），采用霍尔元件检测该泄漏磁场B的信号变化，就能有效地检测缺陷的存在。
图2 外加磁场作用下无缺陷的铁磁性材料内部磁力线分布图3 表面缺陷引起的磁力线弯曲现象及磁场泄漏情况四、电路的工作原理通电的载体在受到垂直于载体平面的外磁场作用时，则载流子受到洛伦兹力的作用，并有向两边聚集的倾向，由于自由电子的聚集(一边多一边必然少)从而形成电势差，在经过特殊工艺制备的半导体材料这种效应更为显著。
从而形成了霍尔元件。
当霍尔元件的探头经过有缺陷的表面时，电路有波形输出，如果被测物表面平整，则无波形输出，以此原理来检测物体是否有缺陷。
图4 霍尔式无损探伤传感器电路图五、单元电路设计、参数计算和器件选择1、单元电路设计运算放大器（简称“运放”）是具有很高放大倍数的电路单元。
在实际电路中，通常结合反馈网络共同组成某种功能模块。
由于早期应用于模拟计算机中，用以实现数学运算，故得名“运算放大器”。
运放是一个从功能的角度命名的电路单元，可以由分立的器件实现，也可以实现在半导体芯片当中。
随着半导体技术的发展，大部分的运放是以单芯片的形式存在。
运放的种类繁多，广泛应用于电子行业当中。
[5]运放如图有两个输入端a（反相输入端），b（同相输入端）和一个输出端o。
也分别被称为倒向输入端非倒向输入端和输出端。
当电压U加在a端和公共端（公共端是电压为零的点，它相当于电路中的参考结点。
）之间，且其实际方向从a 端高于公共端时，输出电压U实际方向则自公共端指向o端，即两者的方向正好相反。
当输入电压U+加在b端和公共端之间，U-与U+两者的实际方向相对公共端恰好相同。
图5 运算放大器2、参数计算霍尔元件是一个四端子元件，由矩形半导体薄片构成，当霍尔元件a、b端通以恒定电流I时，在其表面垂直方向施加磁场B，则在c、d端累积电荷形成与控制电流、磁场强度成正比的霍尔电势U H（见图6），其关系为：()d/=(1)RH⨯UH IB图6 霍尔元件的工作原理图U H---霍尔电压；R H---霍尔系数；d---霍尔元件的厚度；I---通过霍尔元件的电流；B---加在霍尔元件上的磁场磁力线密度；从上面的公式可以看出，霍尔电压正比于电流强度和磁场强度，且与霍尔元件的形状有关。
在电流强度恒定以及霍尔元件形状确定的条件下，霍尔电压正比于磁场强度。
当所加磁场方向改变时，霍尔电压的符号也随之改变因此，霍尔元件可以用来测量磁场的大小及方向。
[6]R1、R2为阻值是1KΩ电阻；R3、R4为阻值是100KΩ电阻；R5、R6为阻值是4.7KΩ电阻；Uo为12V的直流电源。
3、器件选择本实验需要6个电阻，一个直流电源，一个UA714，及一个霍尔元件。
系统需要的元器件清单表1 元器件清单六、总结在现实生活中，由于输油管道长期使用中易产生腐蚀、裂纹等缺陷，也容易受到地基不稳、意外事故等影响产生位貌变化，如果产生的裂纹或损伤较小，就不容易被发现。
由此我们认为可以将此设计运用到输油管道的检测上，有效的解决了输油管道产生的一些不易被发现的小损伤。
霍尔传感器是近几年发展起来的具有测量、控制、保护等功能的新一代传感器，已成为当今传感器中最具代表性的产品，在国际工业市场上应用广泛。
