霍尔元件的结构及工作原理 霍尔集成电路

霍尔元件原理
霍尔元件原理
1、什么是霍尔元件：霍尔元件是一种特殊的传感器，由霍尔环、磁芯和形变控制部件组成，用于提供控制和测量有关的信息。

它的功能是检测、记录和发出变量。

2、霍尔元件的结构：霍尔元件由三个主要部分组成：霍尔环、磁芯和形变控制部件。

磁芯的作用是在霍尔环的边缘生成磁场，当磁芯移动时，该磁场也会随之变化，磁芯会把变化的信号转换为电信号。

形变控制部件负责控制磁芯的移动，当它受到外力作用时，就会改变磁芯的移动方向和速度。

3、霍尔元件的工作原理：当霍尔元件受到外力影响时，磁芯就会移动，这时形变控制部件就会改变磁芯的移动方向和速度，磁芯在霍尔环上移动后，会改变霍尔环的外磁场，而这些改变后的外磁场信号就可以转换成电信号通过处理器发送出去，从而实现相关测量功能。

4、霍尔元件的应用：霍尔元件常用于汽车工业、家用电器、工业机器和重型机械等领域，用于检测和监视各种机械工况。

例如，可以用它来检测汽车发动机的转速或曲轴位置，用于检测家用电器的温度、转速或压力等，还可以用于检测机械设备的位置、转速等参数。

霍尔器件工作原理
霍尔器件工作原理是基于霍尔效应的原理。

霍尔效应是指当在导电材料中通过一定方向的电流时，如果该材料处于垂直磁场中，将会产生一种横向电场，这个现象就是霍尔效应。

在霍尔器件中，通常使用霍尔元件来检测或测量电流、磁场等物理量。

霍尔元件由霍尔芯片和霍尔电源组成。

霍尔芯片是由半导体材料制成，其中包含有多个电极。

霍尔电源用来提供电流给霍尔芯片，使其工作。

当通过霍尔芯片的电流受到垂直磁场的作用时，将会在芯片两侧产生电流差异，从而形成一个垂直于电流和磁场方向的电势差。

这个电势差可以被检测或测量，从而得到电流或磁场的相关信息。

霍尔器件的工作原理可以通过以下步骤来说明：
1. 霍尔电源向霍尔芯片提供电流。

通常情况下，霍尔芯片上有两个电极被连接到霍尔电源的正负极。

2. 当电流通过芯片时，如果置于垂直磁场中，将会在芯片两侧产生电荷分布差异。

3. 电荷分布差异将导致两侧形成电势差。

这个电势差被称为霍尔电势。

4. 霍尔电势可以被测量或检测。

一般情况下，会使用电压表或示波器等仪器来测量电势差的大小。

5. 通过测量霍尔电势的大小，可以得到与电流或磁场相关的信息。

例如，当检测电流时，电势差的大小与电流的强度成正比。

总之，霍尔器件利用霍尔效应来测量电流或磁场。

通过通电后，在器件中产生的电势差可以被检测或测量，从而获得所需的物理量信息。

霍尔开关的工作原理及应用范围霍尔集成电路是霍尔元件与电子线路一体化的产品，它是由霍尔元件、放大器、温度补偿电路和稳压电路利用集成电路工艺技术制成的。

它能感知一切与磁有关的物理量，又能输出相关的电控信息，所以霍尔集成电路既是一种集成电路，又是一种磁敏传感器，它一般采用DIP或扁平封装。

一、霍尔集成电路的原理当将一块通电的半导体薄片垂直置于磁场中时，薄片两侧由此会产生电位差，此现象称为霍尔效应。

此电位差称为霍尔电势，电势的大小E=KIB/d，式中K是霍尔系数，d为薄片的厚度，I为电流，B为磁感应强度。

图1示出霍尔效应的原理：在三维空间内，霍尔半导体平板在XOY平面内，它与磁场方向垂直，磁场指向Y轴的方向，沿X轴方向通以电流I，由于运动的电荷与磁场的相互作用，结果在Z轴方向上产生了霍尔电势E，一般其值可达几十毫伏。

为此，将霍尔元件与电子线路集成在一块约2mm*2mm的硅基片上，就做成了温度稳定性好、可靠性高的霍尔集成电路。

二、典型霍尔集成电路结构分析霍尔集成电路按输出方式可分为线性型和开关型，若按集成电路内部的有源器件可分为双极型和MOS型。

图2、图3分别示出了一种双极型霍尔集成电路内部的原理结构和逻辑结构，图2为开关型的，图3为线性型的。

在图2中IC内通过霍尔元件H的磁性检测反映为高低电平的输出。

V1、V2组成差分放大器，它将霍尔电势放大，其放大倍数约几十倍；V3、V4组成施密特触发器，它将放大的霍尔电势整形为矩形脉冲；V5、V6进一步对矩形脉冲缓冲放大；V7、V8为开路集电极输出管。

图2a中有两个输出端，这里之所以采用集电极开路输出结构，是因为它可以有较大的负载能力，且易于与不同类型的电路接口，但亦有部分霍尔集成电路采用发射极开路输出形式。

图3所示是线性霍尔集成电路的内部结构，其输出电压能随外加磁场强度的变化而连续变化，其输出变化曲线一般如图4所示。

它的特点是灵敏度高，输出动态范围宽、线性度好。

图3a中V1、V2为差分放大器，R1、R2射极电阻的负反馈展宽了电路的线性范围，V5、V6第二级差分放大使放大倍数很高。

霍尔元件的工作原理
霍尔元件是一种常见的电子元件，它的工作原理主要基于霍尔效应。

霍尔效应
是指当导体中的电流通过时，如果在导体两侧施加一个垂直于电流方向的磁场，就会在导体两侧产生一定的电压差。

这种现象就是霍尔效应，而利用这种效应制成的元件就是霍尔元件。

霍尔元件的工作原理可以简单概括为，当电流通过导体时，导体中的电子受到
磁场的作用而偏转，导致导体两侧产生电压差，这个电压差就是霍尔元件的输出信号。

具体来说，当导体中的电流方向与施加的磁场方向垂直时，电子受到洛伦兹力的作用而偏转，导致导体两侧产生电压差；当电流方向与磁场方向平行时，则不会产生电压差。

因此，通过测量霍尔元件的输出电压，就可以确定电流的方向和大小。

霍尔元件的工作原理基于电磁学和量子力学的基本原理，它在电子技术领域有
着广泛的应用。

首先，霍尔元件可以用来检测电流，因为它能够根据电流方向和大小产生相应的电压信号。

其次，霍尔元件还可以用来检测磁场，因为当施加的磁场发生变化时，霍尔元件的输出信号也会随之变化。

除此之外，霍尔元件还可以用来制作传感器、开关和电子元件等，具有重要的实用价值。

总的来说，霍尔元件的工作原理是基于霍尔效应，通过电流和磁场的相互作用
产生电压信号。

它在电子技术领域有着广泛的应用，可以用来检测电流、磁场，制作传感器、开关等。

霍尔元件的工作原理虽然看似简单，但是却有着重要的实用价值，对于现代电子技术的发展起着重要的作用。

霍尔元件内部结构及其应用图解

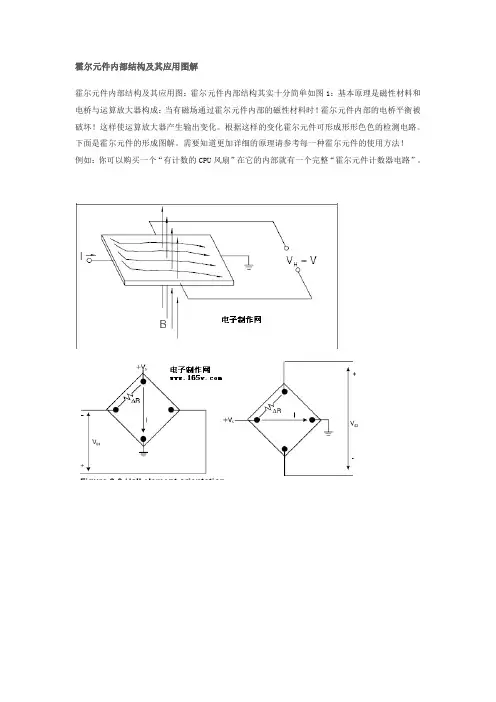

霍尔元件内部结构及其应用图：霍尔元件内部结构其实十分简单如图1：基本原理是磁性材料和电桥与运算放大器构成：当有磁场通过霍尔元件内部的磁性材料时！霍尔元件内部的电桥平衡被破坏！这样使运算放大器产生输出变化。

根据这样的变化霍尔元件可形成形形色色的检测电路。

下面是霍尔元件的形成图解。

需要知道更加详细的原理请参考每一种霍尔元件的使用方法！
例如：你可以购买一个“有计数的CPU风扇”在它的内部就有一个完整“霍尔元件计数器电路”。

霍尔元件的结构及工作原理__霍尔集成电路霍尔元件是一种利用霍尔效应进行检测和测量的电子器件。

它的结构简单，主要由霍尔片、霍尔电源、输出电路和感应磁场组成。

一、霍尔片霍尔片是霍尔元件的核心部分，也是实现霍尔效应的关键元件。

它通常由n型半导体材料制成，采用非晶硅、晶硅或砷化镓等材料。

在霍尔片上面安装有电极，霍尔片的两侧还存在一个内部电源电压Vcc。

电源电压Vcc通过霍尔片产生的功耗供电，同时能够在霍尔片中建立电场，引起霍尔效应。

二、霍尔电源霍尔电源是为霍尔片提供所需电压的部分。

霍尔电源的作用是为霍尔片提供适当的电场。

霍尔电源通常由稳压电源组成，可以提供固定的电压，确保霍尔片的灵敏度和稳定性。

三、输出电路输出电路是将霍尔元件的输出信号转化为可用于测量或控制的电信号的部分。

它通常由运算放大器和滤波器等电子元件组成。

输出电路的作用是放大霍尔片的输出信号，并将其转换为适当的电压或电流信号，以便进行后续的处理。

四、感应磁场霍尔元件的工作原理是基于霍尔效应。

霍尔效应是指当电流通过一块载流子密度为n的导体时，在垂直于电流方向的磁场作用下，将在导体两侧的边界处产生一个电场，从而形成一个电势差，即霍尔电势差。

霍尔电势差的大小与磁感应强度、电流和导体的特定参数有关。

1. 在磁场存在时，电源电压Vcc产生电场，使得霍尔片内部形成一个电势差。

如果没有磁场作用，电势差为零。

2.当磁场作用在霍尔片上时，载流子受到洛伦兹力偏转，从而引发霍尔电势差。

3.霍尔电势差通过输出电路放大并转换为可测量或控制的电信号。

4.根据霍尔电势差的大小和方向，可以确定磁场强度和方向。

霍尔元件具有许多优点，如响应速度快、稳定性好、线性范围广等。

因此，它广泛应用于磁场检测、电流测量、电机控制、笔记本电脑、手机等电子设备中。

霍尔元件简介及应用霍尔元件之作用原理也就是霍尔效应，所谓霍耳效应如图1所示，系指将电流I 通至一物质，并对与电流成正角之方向施加磁场B 时，在电流与磁场两者之直角方向所产生的电位差V 之现象。

此电压是在下列情况下所产生的，有磁场B 时，由于弗莱铭(Fleming)左手定则，使洛仁子力(即可使流过物质中之电子或正孔向箭头符号所示之方向弯曲的力量：(Lorentz force)发生作用，而将电子或正孔挤向固定输出端子之一面时所产生。

电位差V 之大小通常决定于洛仁子力与藉所发生之电位差而将电子或正孔推回之力(亦即前者之力等于后者之力)，而且与电流I 乘以磁场B 之积成比例。

比例常数为决定于物质之霍耳常数除以物质在磁场方向之厚度所得之值。

图1 霍尔组件之原理在平板半导体介质中，电子移动（有电场）的方向，将因磁力的作用（有磁场），而改变电子行进的方向。

若电场与磁场互相垂直时，其传导的载子（电子或电洞），将集中于平板的上下两边，因而形成电位差存在的现象。

该电位差即霍尔电压（霍尔电压）在实际的霍尔组件中，一般使用物质中之电流载子为电子的N 型半导体材料。

将一定之输入施加至霍尔组件时之输出电压，利用上述之关系予以分析时，可以获致下列的结论：(1) 材料性质与霍尔系数乘以电子移动度之积之平方根成正比。

(2) 材料之形状与厚度之平方根之倒数成正比。

由于上述关系，实际的霍尔组件中，可将霍尔系数及电子移动度大的材料加工成薄的十字形予以制成。

图2系表示3～5 端子之霍尔组件的使用方法，在三端子霍尔元件之输出可以产生输入端子电压之大致一半与输出信号电压之和的电压，而在四端子及五端子霍尔组件中，在原理上虽然可以免除输入端子电压的影响，但实际上即使在无磁场时，也有起因于组件形状之不平衡等因素之不平衡电压存在。

(a)3脚组件(b)4脚组件(c)5脚组件图2 霍尔组件使用方法种类及接法构造：无铁心型铁心型测试用探针霍尔集成电路接法：三端子组件四端子组件五端子组件用途霍尔组件有下列三种用法：(A) 事先使一定电流流过霍尔组件，用以检出磁场或变换成磁场的其它物理量的方法。

霍尔器件的原理一、引言霍尔效应是实现电磁量测量和控制中的一项重要技术。

霍尔传感器以其快速响应、精确测量和结构简单而得到广泛应用。

本文将详细介绍霍尔效应的原理，以及其在电磁量测量和控制中的应用。

二、霍尔效应原理1. 霍尔效应的概念霍尔效应指的是：当电流通过一定材料时，沿垂直于电流方向的方向施加一定大小的磁场时，材料中会产生电势差。

这种现象被称为霍尔效应。

2. 霍尔元件的结构霍尔元件的结构是由铜箔、铁氧体和半导体层组成的。

其中铜箔用于连接电路，铁氧体用于增强磁场，半导体层用于检测磁场和电流。

当电流通过铜箔时，它会产生一定的磁场，这个磁场将由铁氧体进行放大，并沿垂直于电流方向的方向传递到半导体层上。

半导体层将磁场转换为电压信号。

3. 霍尔效应的原理当磁场作用于半导体材料时，载流子（电子和空穴）会偏转，导致载流子在材料内部产生晶格散射，从而使材料阻值发生变化。

这种变化的情况与磁场大小和方向有关。

当磁场平行于电流方向时，阻值不会受到明显影响；而当磁场垂直于电流方向时，阻值会发生变化。

由于霍尔元件内的载流子是在被电场推动下通过半导体材料产生的，当通过霍尔元件的电流大小固定时，磁场的强度直接影响到沿载流子运动方向产生的电势差的大小。

由此可以采集到磁场大小的信息并转变为电信号输出。

此时，输出电压与磁场强度和电流的乘积成正比。

即：VH=K×I×B其中VH为霍尔电压，K为霍尔常数，I为电流强度，B为磁场强度。

三、霍尔效应的应用1. 磁场传感器霍尔元件的输出电压与磁场强度成正比，可以用作磁场传感器。

通常将霍尔元件安装在可旋转的磁体上，当磁体旋转时，电路中的磁场方向也随之改变，从而产生霍尔电压的变化。

通过测量霍尔电压，可以获得关于磁场大小和方向的信息。

2. 电流传感器霍尔效应还可以用于电流传感器的制造。

在电路中，霍尔元件与被测电流串联，当通过被测电流时，由于霍尔元件内部产生的磁场，霍尔电压也会随之改变。

霍尔元件的结构及工作原理霍尔集成电路知识讲解霍尔元件是一种利用哈密顿原理在一定的电场或磁场下检测电子运动的传感器。

它的结构简单，可靠性高，具有响应速度快、信号线性化等优点，广泛应用于位置检测、电机控制、电能计量等领域。

本文将详细介绍霍尔元件的结构及其工作原理，为大家提供有益的知识储备。

1. 霍尔元件的结构霍尔元件由霍尔片、电极和封装材料三部分组成。

其中，霍尔片是核心部件，封装材料是外壳，电极是连接信号源和输出器件的桥梁。

下面分别介绍一下三个部分的详细结构。

1.1 霍尔片霍尔片是由n型和p型半导体层交替体叠加形成的，层与层之间相互隔离，其中夹在中间的一层即为霍尔层。

霍尔层是一层超薄、高纯度的半导体材料，在霍尔元件中具有非常重要的作用，主要用于检测磁场和输出信号。

霍尔层的材料通常为镓砷化铟（InGaAs）、硅（Si）等。

1.2 电极电极通常由金属制成，用于连接信号源和输出器件，如电阻、电容等。

电极应能够确保连接的稳固性和耐腐蚀性，并具备尽可能低的电阻值和电容值。

电极之间的距离必须足够小，才能保证元件的灵敏度和响应速度。

1.3 封装材料封装材料主要用于保护霍尔片和电极，以防外界环境对元件的影响。

常用的封装材料有金属、塑料和陶瓷等。

不同材料的特点也决定了霍尔元件的使用范围和适用环境。

霍尔元件的工作原理是基于霍尔效应。

所谓霍尔效应，是指当导电材料中流动的电子通过外加纵向磁场时，易受到横向力的作用而偏转这种现象。

在霍尔元件的结构中，霍尔片就是通过霍尔效应测量磁场强度和方向的。

具体来讲，当外加一个磁场，霍尔片的两端会出现不同的电位差，电位差的大小与磁场的强度和方向有关。

为了引出这个电位差，霍尔片需要将信号输出到外部电路中。

输出信号常常采用霍尔效应器（Hall Effect Sensor）进行，它主要由磁敏电阻、前置放大器、滤波电路和比较器等组成。

磁敏电阻是一种根据磁场变化产生电阻变化的电阻器。

当磁场变化时，磁敏电阻的电阻值也会跟着发生变化。
