A3144 44E 3144E 霍尔传感器霍尔元件A3144E霍尔元件44E OH44E 霍尔传感器霍尔开关集成电路应用霍尔效应原理，采用半导体集成技术制造的磁敏电路，它是由电压调整器、霍尔电压发生器、差分放大器、史密特触发器，温度补偿电路和集电极开路的输出级组成的磁敏传感电路，其输入为磁感应强度，输出是一个数字电压讯号。
产品特点体积小、灵敏度高、响应速度快、温度性能好、精确度高、可靠性高典型应用无触点开关、汽车点火器、刹车电路、位置、转速检测与控制、安全报警装置、纺织控制系统极限参数（25℃）电源电压V24VCC··························输出反向击穿电压V ce50V···················输出低电平电流I OL50mA···················E档: -20～85℃，L档: -40～150℃工作环境温度 TA··············-65～150 ℃贮存温度范围TS ········H41双极锁存霍尔开关电路产品特点. 电源电压范围宽. 可用市售的小磁环来驱动. 无可动部件、可靠性高. 尺寸小. 抗环境应力. 可直接同双极和MOS逻辑电路接口典型应用. 高灵敏的无触点开关. 直流无刷电机. 直流无刷风机. 无触点开关AH41霍尔开关电路最适于响应变化斜率陡峭的磁场并在磁通密度较弱的场合使用，适用于单极或多对磁环工作，它由反向电压保护器、电压调整器、霍尔电压发生器、信号放大器、史密特触发器和集电极开路的输出级组成。

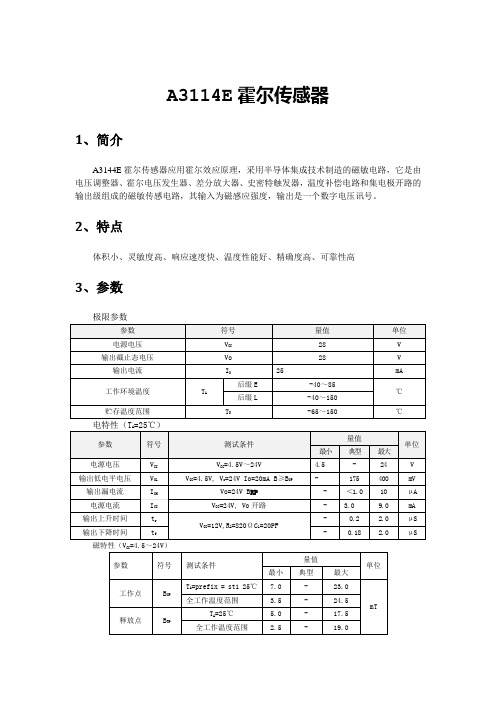

A3114E霍尔传感器
1、简介
A3144E霍尔传感器应用霍尔效应原理，采用半导体集成技术制造的磁敏电路，它是由电压调整器、霍尔电压发生器、差分放大器、史密特触发器，温度补偿电路和集电极开路的输出级组成的磁敏传感电路，其输入为磁感应强度，输出是一个数字电压讯号。
2、特点
体积小、灵敏度高、响应速度快、温度性能好、精确度高、可靠性高
3、参数
极限参数
电特性（T A=25℃）
磁特性（V CC=4.5～24V）
4、应用前景
无触点开关、汽车点火器、刹车电路、位置、转速检测与控制、安全报警装置、纺织控制系统
5、实物图片与接口
VCC:接电源正极3.3-5V
GND:接电源负极
DO：模块数字信号输出，有磁感应是输出低电平
AO：霍尔实时电压输出。
A3144单极霍尔传感
器
A3144单极霍尔传感器舞台灯光专用（响拇指资料）A3144单极霍尔传感器描述：
S3144是一款採用双极工艺技术的单极性霍尔效应感
测器IC，回应速度快，灵敏度高，具有较高的工作温
度范围及可靠性。
它由反向电压保护器、电压调整器、
霍尔电压发生器、信号放大器、史密特触发器和集电
极开路的输出级组成。
工作温度范围為-40℃～150℃。
特性：
内带反向电源电压保护
高可靠性的超小、超薄新封装
工作电压可低至4.5V
工作温度范围：-40℃到150℃
集电极开路输出
高灵敏度，可替换干簧管应用
典型应用：
固态开关
限制开关
电流限制
转速测量電流感测器磁位置接近开关。
3144霍尔元件工作原理3144霍尔元件是一种基于霍尔效应工作的电子元件，它的工作原理是利用外加磁场对电流的影响，实现电流的检测和控制。
本文将详细介绍3144霍尔元件的工作原理及其在实际应用中的作用。
一、霍尔效应简介霍尔效应是指当电流通过导体时，如果该导体处于垂直磁场中，那么在导体两侧会产生一种电压差，这种现象被称为霍尔效应。
霍尔效应的原理是基于洛伦兹力和电荷载流子的相互作用，当电荷载流子受到磁场力的作用时，会在导体中产生电荷分布不均，从而形成电压差。
二、3144霍尔元件的结构和特点3144霍尔元件通常由霍尔片、电流传感器和输出放大器等组成。
其中，霍尔片是核心部件，它由半导体材料制成，具有高灵敏度和稳定性。
电流传感器用于感应电流信号，输出放大器用于放大电流信号并进行处理。
3144霍尔元件的特点是体积小、功耗低、响应速度快、精度高以及可靠性强。
它能够在较宽的温度范围内正常工作，并且对温度变化的影响较小。
此外，3144霍尔元件还具有较高的抗干扰能力和较长的使用寿命。
三、3144霍尔元件的工作原理3144霍尔元件的工作原理是基于霍尔效应，在外加磁场的作用下，电流通过霍尔片时，会在霍尔片两侧产生电压差。
具体而言，当电流方向与磁场方向垂直时，正电荷受到向上的洛伦兹力的作用，电子受到向下的洛伦兹力的作用，从而导致电荷分布不均，形成电压差。
根据洛伦兹力的方向，可以确定电压差的极性。
3144霍尔元件的输出电压与外加磁场的强度和电流的大小成正比。
当磁场强度或电流增大时，输出电压也会相应增大。
此外，电流的正负方向也会影响输出电压的极性。
四、3144霍尔元件的应用3144霍尔元件广泛应用于工业自动化控制、电力电子、仪器仪表等领域。
具体应用包括以下几个方面：1. 电流检测：通过测量霍尔元件的输出电压，可以实时监测电流的变化，并进行控制。
比如在电力系统中，可以用于电流的保护和监测。
2. 位置检测：利用霍尔元件对磁场的敏感性，可以实现位置的检测。
A3144 44E 3144E 霍尔传感器霍尔元件A3144E霍尔元件44E OH44E 霍尔传感器霍尔开关集成电路应用霍尔效应原理，采用半导体集成技术制造的磁敏电路，它是由电压调整器、霍尔电压发生器、差分放大器、史密特触发器，温度补偿电路和集电极开路的输出级组成的磁敏传感电路，其输入为磁感应强度，输出是一个数字电压讯号。
产品特点体积小、灵敏度高、响应速度快、温度性能好、精确度高、可靠性高典型应用无触点开关、汽车点火器、刹车电路、位置、转速检测与控制、安全报警装置、纺织控制系统极限参数（25℃）电源电压V CC (24V)输出反向击穿电压V ce (50V)输出低电平电流I OL···················50mA工作环境温度 T A··············E档: -20～85℃，L档: -40～150℃贮存温度围T S ········-65～150 ℃H41双极锁存霍尔开关电路产品特点. 电源电压围宽. 可用市售的小磁环来驱动. 无可动部件、可靠性高. 尺寸小. 抗环境应力. 可直接同双极和MOS逻辑电路接口典型应用. 高灵敏的无触点开关. 直流无刷电机. 直流无刷风机. 无触点开关AH41霍尔开关电路最适于响应变化斜率陡峭的磁场并在磁通密度较弱的场合使用，适用于单极或多对磁环工作，它由反向电压保护器、电压调整器、霍尔电压发生器、信号放大器、史密特触发器和集电极开路的输出级组成。
A314444E3144E 霍尔传感器霍尔元件A3144 44E 3144E 霍尔传感器霍尔元件A3144E霍尔元件44E OH44E 霍尔传感器霍尔开关集成电路应用霍尔效应原理，采用半导体集成技术制造的磁敏电路，它是由电压调整器、霍尔电压发生器、差分放大器、史密特触发器，温度补偿电路和集电极开路的输出级组成的磁敏传感电路，其输入为磁感应强度，输出是一个数字电压讯号。
产品特点体积小、灵敏度高、响应速度快、温度性能好、精确度高、可靠性高典型应用无触点开关、汽车点火器、刹车电路、位置、转速检测与控制、安全报警装置、纺织控制系统极限参数（25℃）电源电压V CC (24V)输出反向击穿电压V ce (50V)输出低电平电流I OL···················50mA工作环境温度 T A··············E档: -20～85℃，L档: -40～150℃贮存温度范围T S ········-65～150 ℃H41双极锁存霍尔开关电路产品特点. 电源电压范围宽. 可用市售的小磁环来驱动. 无可动部件、可靠性高. 尺寸小. 抗环境应力. 可直接同双极和MOS逻辑电路接口典型应用. 高灵敏的无触点开关. 直流无刷电机. 直流无刷风机. 无触点开关AH41霍尔开关电路最适于响应变化斜率陡峭的磁场并在磁通密度较弱的场合使用，适用于单极或多对磁环工作，它由反向电压保护器、电压调整器、霍尔电压发生器、信号放大器、史密特触发器和集电极开路的输出级组成。
A3144 44E 3144E 霍尔传感器霍尔元件A3144E霍尔元件44E OH44E 霍尔传感器霍尔开关集成电路应用霍尔效应原理，采用半导体集成技术制造的磁敏电路，它是由电压调整器、霍尔电压发生器、差分放大器、史密特触发器，温度补偿电路和集电极开路的输出级组成的磁敏传感电路，其输入为磁感应强度，输出是一个数字电压讯号。
产品特点体积小、灵敏度高、响应速度快、温度性能好、精确度高、可靠性高典型应用无触点开关、汽车点火器、刹车电路、位置、转速检测与控制、安全报警装置、纺织控制系统极限参数（25℃）电源电压V24VCC··························输出反向击穿电压Vce···················50V输出低电平电流I OL50mA···················E档: -20～85℃，L档: -40～150℃工作环境温度 TA··············贮存温度范围T-65～150 ℃S ········H41双极锁存霍尔开关电路产品特点. 电源电压范围宽. 可用市售的小磁环来驱动. 无可动部件、可靠性高. 尺寸小. 抗环境应力. 可直接同双极和MOS逻辑电路接口典型应用. 高灵敏的无触点开关. 直流无刷电机. 直流无刷风机. 无触点开关AH41霍尔开关电路最适于响应变化斜率陡峭的磁场并在磁通密度较弱的场合使用，适用于单极或多对磁环工作，它由反向电压保护器、电压调整器、霍尔电压发生器、信号放大器、史密特触发器和集电极开路的输出级组成。
霍尔传感器是根据霍尔效应制作的一种磁场传感器。
霍尔效应是磁电效应的一种，这一现象是霍尔(A.H.Hall，1855—1938)于1879年在研究金属的导电机构时发现的。
后来发现半导体、导电流体等也有这种效应，而半导体的霍尔效应比金属强得多，利用这现象制成的各种霍尔元件，广泛地应用于工业自动化技术、检测技术及信息处理等方面。
霍尔效应是研究半导体材料性能的基本方法。
通过霍尔效应实验测定的霍尔系数，能够判断半导体材料的导电类型、载流子浓度及载流子迁移率等重要参数。
霍尔传感器分为线性型霍尔传感器和开关型霍尔传感器两种。
a.线性型霍尔传感器由霍尔元件、线性放大器和射极跟随器组成，它输出模拟量。
b.开关型霍尔传感器由稳压器、霍尔元件、差分放大器，斯密特触发器和输出级组成，它输出数字量。
A3144开关型霍尔传感器的简介在现代化生产过程控制中，经常需要确定设备的位置。
开关型霍尔传感器是无触点的，在开关状态时无火花，不产生干扰，使用寿命长，灵敏度高，有着广泛的应用领域。
本文采用两个开关型霍尔传感器与单片机结合，实现了智能电动执行机构无触点的精确位移测量和输出中心轴旋转方向的自动判定。
霍尔传感器A3144是Aleg MicroSystems公司生产的宽温、开关型霍尔效应传感器，其工作温度范围可达-40℃~150℃。
它由电压调整电路、反相电源保护电路、霍尔元件、温度补偿电路、微信号放大器、施密特触发器和OC门输出级构成，通过使用上拉电路可以将其输出接人CMOS逻辑电路。
该芯片具有尺寸小、稳定性好、灵敏度高等特点[8]。
图3.5(a)，3.5(b)分别为A3144的引脚图和内部结构。
图3.5(a) 引脚图图3.5(b) 内部结构。
常用传感器应用一、温度传感器1、热敏电阻：分类：正温度系数(PTC)、负温度系数(NTC)、临界温度热敏电阻（CTR ） 实验室使用的是电阻值随温度的增加而减小的热敏电阻（负温度系数热敏电阻），常温状态下热敏电阻阻值约为9.3K 。
应该指出，由于热敏电阻的线性不好，现在已基本不再用来作温度测量使用了。
但是由于成本低，在定点温度控制等场合中还有较大的应用市场。
单点测温电路如下：（电路中R2的作用是改善RT 随温度变化的非线性性）2、温控开关：按开关类型分为常开可逆、常闭可逆和常开不可逆、常闭不可逆四种。
还可以按照临界温度分，温控开关的临界温度一般标称在开关体上。
二、声电式传感器1、压电陶瓷片：工作原理：当压电陶瓷片上受到外加压力时，陶瓷片发生机械变形，其极化强度随之变小，使一部分附加在陶瓷片表面的电荷释放出来，而产生放电现象。
当压力取消后，又恢复原状，极化强度增大，电极上又吸附一部分电荷，出现充电现象。
这种由机械能转变为电能的现象，称为“正压电效应”。
反之，当在压电陶瓷片上加一电场，陶瓷片则发生机械变形。
当外加电场方向陶瓷片极化方向相同时，极化强度增大，使陶瓷片沿极化方向伸长。
当外加电场方向与陶瓷片极化方向相反时，陶瓷片沿极化方向缩短。
这种由电能转变为机械能的现象，称为“反压电效应”。
测试电路图如下：(电路连接时注意区分正负极，与背面金属铜连接的为负端，涂银层为正端)R23.6K R610KR310KR510KR71KR410KR9A 5KR1RTVCCR81KD1LEDU1OPQ19013Q29013Q39013R3680R4350K R513K R62.7KR21KR1A500KY1C110u F OUTC247u F +5V2、驻极体话筒：驻极体话筒及其电路的接法有两种：源极输出与漏极输出。
源极输出类似晶体三极管的射极输出。
需用三根引出线。
漏极D 接电源正极。
源极S 与地之间接一电阻Rs 来提供源极电压，信号由源极经电容C 输出。
A3144 44E 3144E 霍尔传感器霍尔元件A3144E霍尔元件44E OH44E 霍尔传感器霍尔开关集成电路应用霍尔效应原理，采用半导体集成技术制造的磁敏电路，它是由电压调整器、霍尔电压发生器、差分放大器、史密特触发器，温度补偿电路和集电极开路的输出级组成的磁敏传感电路，其输入为磁感应强度，输出是一个数字电压讯号。
产品特点体积小、灵敏度高、响应速度快、温度性能好、精确度高、可靠性高典型应用无触点开关、汽车点火器、刹车电路、位置、转速检测与控制、安全报警装置、纺织控制系统极限参数（25℃）电源电压V CC (24V)输出反向击穿电压V ce (50V)输出低电平电流I OL···················50mA工作环境温度T A··············E档: -20～85℃，L档: -40～150℃贮存温度范围T S ········-65～150 ℃H41双极锁存霍尔开关电路产品特点. 电源电压范围宽. 可用市售的小磁环来驱动. 无可动部件、可靠性高. 尺寸小. 抗环境应力. 可直接同双极和MOS逻辑电路接口典型应用. 高灵敏的无触点开关. 直流无刷电机. 直流无刷风机. 无触点开关AH41霍尔开关电路最适于响应变化斜率陡峭的磁场并在磁通密度较弱的场合使用，适用于单极或多对磁环工作，它由反向电压保护器、电压调整器、霍尔电压发生器、信号放大器、史密特触发器和集电极开路的输出级组成。
工作温度范围为-40 ～150℃（存储温度为150℃），可适用于各种机及机电一体化领域。
产品特点. 电源电压范围宽. 可用市售的小磁环来驱动. 无可动部件、可靠性高. 尺寸小. 抗环境应力. 可直接同双极和MOS逻辑电路接口典型应用. 高灵敏的无触点开关. 直流无刷电机. 直流无刷风机. 无触点开关电特性TA=-40℃～150℃参数符号测试条件量值单位最小典型最大电源电压 VCC 4．5 - 24 V输出低电平电压 Vout Iout=20mA B>BOP - 200 400 mV输出高电平电流 IOFF Vout=24V B电源电流 ICC VCC=24V 输出端开路 - 10 mA输出上升时间 tr Vcc=12V RL=1.1KΩCL=20Pf - 0.12 - μS输出下降时间 tf Vcc=12V RL=1.1KΩCL=20Pf - 0.18 - μS性霍尔集成电路是由霍尔元件-差分放大器、输出器和电压调整器组成的。
这是一种高灵敏度的磁敏器件，可以准确跟踪高斯级的微小磁场的变化。
单极性：需要单极（南极）来使其工作和释放的传感器。
双极性：需要用一极（南极）使其工作，另一极（北极）使其释放的传感器。
锁存型：传感器保证在正GS下工作，在负GS下释放。
GS（高斯）：用来测量磁力线强度的单位。
模拟/线性输出：传感器的输出只有ON和OFF两个状态。
最大工作点：保证传感器开启所需的磁通量的值。
最小释放点：保证传感器关闭所需的磁通量的值。
差值：工作点和释放点之间的差。
霍尔元件的特点是：固态结构，没有呆移动部件，逻辑性兼容，种类多样，0-100KHZ工作速度，-55-150℃工作温度范围(后缀不同工作温度范围不同)，精确的工作点，只对磁铁敏感。
优点：工作寿命长，可靠，对振动不敏感，直接和单片机接口，应用灵活，可检测快速动动的目标，适应恶劣环境的要求，信号重复性好，不易产生误信号。
台湾霍尔元件43F,高电压霍尔电路43F,单极霍尔元件43F43F电气特性：供电电压3.8Vdc 至30.0Vdc励磁类型双极输出电压最大0.4Vdc最大工作点(25°C 时) 180G (典型值)最小释放点(25°C 时) 75G (典型值)响应时间3uS工作温度范围-40°C 至150°C特点●数字电流沉输出●3 针一列PCB 引脚●方块霍尔设计消除了机械压力效应●磁特性温度补偿●可定制特殊的动作/ 释放点●很高的输出电流能力——最大绝对电流50mA ●工作温度范围-40～150℃●封装材料：Plaskon 3300H●表面封装型号：SS400-S（切短或整形的引脚)典型应用场合•速度和RPM(转速)传感器•无刷直流电机整流•电动机和风机控制•磁编码•转速计, 计数测量传感器•磁盘读数, 磁带转动传感•流量传感OH49E线性霍尔电路由电压调整器，霍尔电压发生器，线性放大器和射极跟随器组成，其输入是磁感应强度，输出是和输入量成正比的电压。
静态输出电压（B=0GS）是电源电压的一半。
S磁极出现在霍尔传感器标记面时，将驱动输出高于零电平；N磁极将驱动输出低于零电平；瞬时和比例输出电压电平决定与器件最敏感面的磁通密度。
提高电源电压可增加灵敏度。
CS1020霍尔开关电路由反向电压保护器、电压调整器、霍尔电压发生器、差分放大器、施密特触发器和集电极开路输出级组成，能将变化的磁信号转换成数字电压输出。
产品特点.灵敏度高.抗应力.电压范围宽.可和各种逻辑电路直接接口典型应用.高灵敏的无触点开关.直流无刷电机.直流无刷风机极限参数参数符号量值单位最小最大电源电压V CC 4.520V 磁感应强度B不限不限mT 输出负载电流I O-10mA 工作温度范围T A-20100℃储存温度范围T S-55150℃电特性T A=25℃参数符号l测试条件量值单位最小典型最大电源电压V CC 4.5-20V输出低电平电压V OLVcc=4.5V,Vo=Vccmax,B=20mT, Io=5mA-200400mV输出漏电流I OH Vo=Vccmax, Vcc开路-0.110μA 电源电流I CC V CC=Vccmax, Vo开路-812MA输出上升时间t rVcc=12V, R L=2.4KΩC L=20pF -0.3 1.5μS输出下降时间t f-0.3 1.5μs 注：磁场S极面对标志面时，B为“正”1mT=10Gs磁电转换特性特征曲线封装外型(单位: mm)霍尔元件43F,高电压霍尔电路43F 43F电气特性：供电电压3.8Vdc 至30.0Vdc励磁类型双极输出电压最大0.4Vdc最大工作点(25°C 时) 180G (典型值) 最小释放点(25°C 时) 75G (典型值)响应时间3uS工作温度范围-40°C 至150°C特点●数字电流沉输出●3 针一列PCB 引脚●方块霍尔设计消除了机械压力效应●磁特性温度补偿●可定制特殊的动作/ 释放点●很高的输出电流能力——最大绝对电流50mA ●工作温度范围-40～150℃●封装材料：Plaskon 3300H●表面封装型号：SS400-S（切短或整形的引脚)典型应用场合•速度和RPM(转速)传感器•无刷直流电机整流•电动机和风机控制•磁编码•转速计, 计数测量传感器•磁盘读数, 磁带转动传感•流量传感OH137霍尔开关电路由反向电压保护器、电压调整器，霍尔电压发生器，差分放大器，史密特触发器和集电极开路输出级组成，能将变化的磁场讯号转换成数字电压输出。
产品特点灵敏度高、抗应力、电压范围宽、可和各种逻辑电路直接接口典型应用高灵敏的无触点开关、直流无刷电机、直流无刷风机极限参数（25℃）电源电压VCC•••••••••••••••••••••••••••4.5-24V 输出负载电流IO•••••••••••••••••••25mA 工作温度范围TA •••••••••••••••-20～85℃贮存温度范围TS ••••••••••••••••-55～150℃概述：OH137A0霍尔开关电路由反向电压保护器、电压调整器，霍尔电压发生器，差分放大器，史密特触发器和集电极开路输出级组成，能将变化的磁场讯号转换成数字电压输出。
产品特点：灵敏度高、一致性好、电路功耗低、电压范围宽、可和各种逻辑电路直接接口可实现功能：无触点开关、位置检测、速度检测典型应用领域：直流无刷电机/风扇、家用电器极限参数：（T A=25℃）电源电压V CC···························4.5-24V输出负载电流I O···················20mA工作温度范围T A···············-20～85℃贮存温度范围T S ················-55～150℃OH3172X霍尔开关电路最适于响应变化斜率陡峭的磁场并在磁通密度较弱的场合使用，它由反向电压保护器、电压调整器，霍尔电压发生器、信号放大器，史密特触发器和集电及开路的输出级组成。
产品特点电源电压范围宽、无可动部件、可靠性高、尺寸小、抗环境应力、可直接同双极和MOS 逻辑电路接口典型应用高灵敏的无触点开关、直流无刷电机、直流无刷风机极限参数（25℃）电源电压VCC：4.5～24V输出反向击穿电压VCC：30V输出低电平电流IO：25mA工作环境温度TA：-40～85℃贮存温度范围TS：65～150℃oh1881霍尔锁定集成电路由反向电压保护器，电压调整器，霍尔电压发生器，差分放大器，史密特触发器和输出级组成，能将变化的磁场讯号转换成数字电压输出。
极限参数参数符号量值单位最小最大电源电压V CC 4.524V输出电流Io-25mA工作环境温度T A-55150℃3144系列霍尔开关集成电路应用霍尔效应原理，采用半导体集成技术制造的磁敏电路，它是由电压调整器、霍尔电压发生器、差分放大器、史密特触发器，温度补偿电路和集电极开路的输出级组成的磁敏传感电路，其输入为磁感应强度，输出是一个数字电压讯号。
