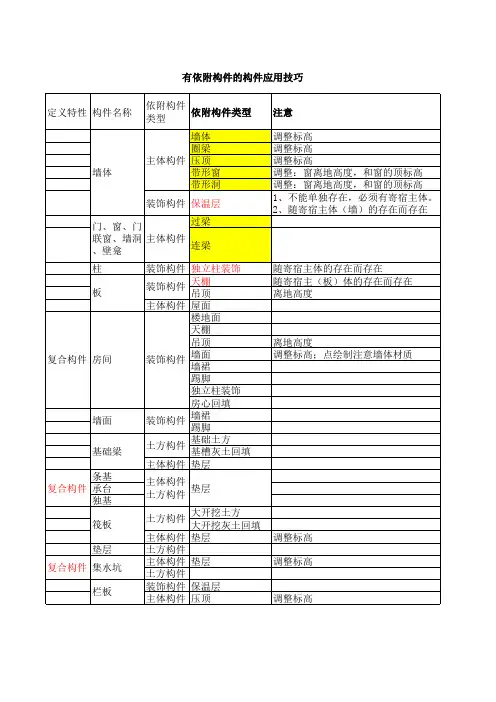

广联达图形算量(依附构件应用技巧)

常用快捷键下面对快捷键做一下介绍：F1：打开“帮助”系统F2：打开“构件管理”对话框F3：打开“按名称选择构件图元”对话框或在绘图时翻转点式构件图元（例如：可以改变柱的插入点）F4：在绘图时改变点式构件图元的插入点位置（例如：可以改变柱的插入点）F5：合法性检查F6：梁原位标注时输入当前列数据F7：打开“设置CAD图层显示状态”对话框F8：单构件输入时进入平法输入F9：打开“汇总计算”对话框F11：打开“编辑构件图元钢筋”对话框F12：打开“构件图元显示设置”对话框© 1994-2006 广联达软件技术所有工程设置“工程设置”页面可以修改新建向导时的所填写的除“工程信息”和“编制信息”之外的其它信息。

在导航条中切换到“工程设置”的“工程设置”页面，将显示工程设置界面。

系统设置界面上方显示出了该工程的损耗模板、报表类别、计算规则、汇总方式。

默认情况下是不允许修改的，可以通过点击“修改设置”按钮打开“系统设置”窗口。

在系统设置窗口中进行修改。

有关损耗模板、报表类别、计算规则、汇总方式的信息可以参阅新建工程中的相关信息。

弯钩设置界面下方在“弯钩设置”、“比重设置”和“损耗设置（如果选择损耗模板）”三个页签间切换。

用户在弯钩设置界面可以根据实际情况修改各类弯钩的抗震和不抗震的值。

点击“默认值”，系统会自动将修改后的值恢复成软件原始的标准值。

比重设置界面下方第二个页签为“比重设置”，在该页面中可以修改普通、冷轧带肋和冷轧扭各类直径钢筋的比重。

点击“默认值”，系统会自动将修改后的值恢复成软件原始的标准值。

损耗设置如果在系统设置中选择了损耗模板，则可以在界面下方看到“损耗设置”页签。

“损耗数据修改”功能请参考“损耗数据维护”。

© 1994-2006 广联达软件技术所有按名称选择构件图元在绘图过程中，如果需要对同一名称的构件进行编辑或核对它们所在的位置，就可以使用“按名称选择构件图元”的功能。

广联达图形算量软件的使用方法一、新建工程与打开工程打开广联达图形算量软件界面出现功能框，点新建向导可以新建工程，点打开工程弹出打开框，在框下边文件类型可以选工程文件或所有文件找到原建的工程点击，再点击打开。

二、工程设置填写工程名称→计算规则中的清单规则与定额规则→软件自动匹配定额库和清单库→填写做法模式，一般选用纯做法模式→填写属性值，室外地坪相对于+0.00标高等（室外地坪标高对计算结果有影响）→楼层设置和混凝土、砂浆标号设置→最后复制到其他楼层。

三、建立轴网点模块导航栏里绘图输入按钮，进入绘图界面，在绘图界面最上边是菜单栏，稍下是工具栏，中间画框是绘图区域，最下边是状态栏（状态提示怎样操作）。

绘图一般分三个步骤：定义→新建→绘图。

轴网的画法和钢筋抽样画轴网方法一样。

四、柱1、编辑属性：在模块导航栏点击柱→点击柱（或构造柱）→点工具栏定义按钮→新建→新建矩形柱（或圆形柱、异形柱、参数化柱）→属性编辑→在属性编辑器中填写界面尺寸。

2、添加清单：点击右边界面查询匹配清单按钮→选矩形柱并双击（或在查询清单库里找）3、添加定额：点击查询匹配定额库→选相应的周长的现浇矩形柱混凝土并双击（或在查定额单库里找）点击查询匹配定额库→选相应的周长的现浇矩形柱模板并双击（或在查定额单库里找）4、属性相同的柱使用做法刷或选配添加清单、定额：点做法刷或选配按钮将添加清单和定额复制到相同属性的柱或从别的相同属性柱的清单和定额复制过来。

5、绘图：绘图方法和钢筋抽样画柱方法基本一致。

6、柱的移动：左键点要移动的柱再点右键→点移动→在柱边捕捉一点点左键松开→鼠标移动合适位置的捕捉点上点左键既可。

7、柱的旋转：左键点要旋转的柱再点右键→点旋转→点柱中点围绕中点移动鼠标→shift加左键→输入角度点确定既可。

8、查看柱工程量、查看计算式：点击菜单栏中工程量按钮→点汇总计算→选项点确定→点查看工程量，框选或点选→弹出工程量表格，可以导到EXCel表格并可以打印。

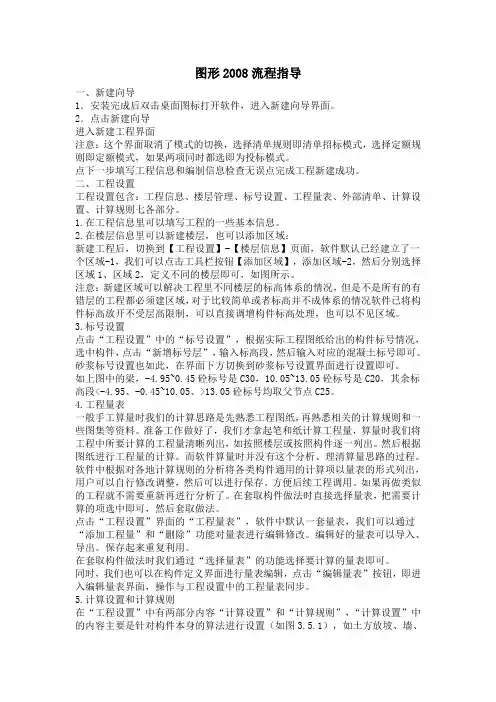

图形2008流程指导一、新建向导1．安装完成后双击桌面图标打开软件，进入新建向导界面。

2．点击新建向导进入新建工程界面注意：这个界面取消了模式的切换，选择清单规则即清单招标模式，选择定额规则即定额模式，如果两项同时都选即为投标模式。

点下一步填写工程信息和编制信息检查无误点完成工程新建成功。

二、工程设置工程设置包含：工程信息、楼层管理、标号设置、工程量表、外部清单、计算设置、计算规则七各部分。

1.在工程信息里可以填写工程的一些基本信息。

2.在楼层信息里可以新建楼层，也可以添加区域：新建工程后，切换到【工程设置】-【楼层信息】页面，软件默认已经建立了一个区域-1，我们可以点击工具栏按钮【添加区域】，添加区域-2，然后分别选择区域1、区域2，定义不同的楼层即可，如图所示。

注意：新建区域可以解决工程里不同楼层的标高体系的情况，但是不是所有的有错层的工程都必须建区域，对于比较简单或者标高并不成体系的情况软件已将构件标高放开不受层高限制，可以直接调增构件标高处理，也可以不见区域。

3.标号设置点击“工程设置”中的“标号设置”，根据实际工程图纸给出的构件标号情况，选中构件，点击“新增标号层”，输入标高段，然后输入对应的混凝土标号即可。

砂浆标号设置也如此，在界面下方切换到砂浆标号设置界面进行设置即可。

如上图中的梁，-4.95~0.45砼标号是C30，10.05~13.05砼标号是C20，其余标高段<-4.95、-0.45~10.05、>13.05砼标号均取父节点C25。

4.工程量表一般手工算量时我们的计算思路是先熟悉工程图纸，再熟悉相关的计算规则和一些图集等资料。

准备工作做好了，我们才拿起笔和纸计算工程量，算量时我们将工程中所要计算的工程量清晰列出，如按照楼层或按照构件逐一列出。

然后根据图纸进行工程量的计算。

而软件算量时并没有这个分析、理清算量思路的过程。

软件中根据对各地计算规则的分析将各类构件通用的计算项以量表的形式列出，用户可以自行修改调整，然后可以进行保存。

本人对广联达图形算量技巧详解选定1层的梁、板点-楼层-复制选定图元到其他楼层-选2层达上钩，复制过去以后再原位标注每一个梁进展检查修改。

表格输入的无法显示计算公式绘制梁图时，导致工程量偏小的原因有：1、梁在穿插部位没有正确设置好支座，导致跨数偏少；2、钢筋信息输入错误或者没有进展原位标注和识别等砖砌电信井，深度1.7米，怎样计算脚手架？单项脚手架：里脚手架。

以面积计算。

按砌墙的墙面积计算里脚手架。

应业主要求，将原来做好了的GBQ3.0清单要改成每一个清单项都是全部费用〔包括措施费、文明工地、税金等等一切费用〕的报价表，试了很久要么很麻烦，要么与总价对不上。

谁有好方法？那你就把其他的费用综合进去就行了，你要是每一项都出一个报表也太麻烦的，你可以把其它的所有费用都综合到清单的单价里面，你具体算出来一个其他的参考这个计取费率就行啊。

在单价构成中直接设定成全费用单价，这样出来的单价既是完价，即在单价构成中将各项费用设定好即可。

总包效劳费分包方在施工现场需使用总承包方提供的水电、道路、脚手架、垂直运输机械等，按有偿效劳的原那么，总包向分包收取总包效劳费，其标准可按分包总造价〔不含设备费〕的2%，由总分包双方协商议定。

楼梯的踢脚线，没有专门的代码，但可以考虑用楼梯斜长来代替计算。

楼梯踢脚线最好手工计算后在表格输入里套用定额子目和直接输入工程量计算结果即可，在绘图输入里没有更好的方法的。

楼梯的踢脚线定义有点复杂,因为楼梯的踢脚线是由斜段长和平直段组成,所以要分两次来定义,在定义直形段时,选择直楼梯踏步斜段长,然后再定义平台的时候,选择工程量代码为平墙贴墙长度,这两个代码才能组合成楼梯的踢脚线,，其实可以直接在表格中用手算,也许还方便些。

地下室顶板的保温该怎么布置？可以用房间中的天棚面积代码*厚度，即可。

屋面陶粒砼找坡3%如何绘图"最薄处3CM.屋面平面为几何尺寸.，最高处标高一样,最低处根据3%推算标高不等,厚度肯定不一样.，不用表格输入法,可以绘图计算吗" 3%坡度在面积中增加工程量按平均厚度折算在平方面积内即可。

广联达图形算量手把手教，新手必备！第一讲工程参数设置大家好，今天将以一套图纸为例，为大家讲解广联达GCL2008图形算量软件的操作和应用。

文章是从图纸出发，将图纸和广联达软件的应用紧密结合，讲述比较基础的知识。

同时，会将软件的功能加以深化，能够让大家学到图纸以外的一些东西。

打开工程在工程建模的开始我们先打开工程，打开工程以后进入广联达软件的欢迎界面。

如图1.1点击新建向导，我们可以新建一个工程，点击打开工程，我们可以打开以前操作过的工程。

本次我们点击新建向导，软件会自动进入下一步。

如图1.2新建工程的第一步，是对于工程的名称，工程的计算规则，工程所选用的清单库和定额库，以及工程的做法模式的设置。

A工程名称的设置对于工程量的计算没有任何影响，工程名称中的内容与保存后生成的文件的文件名相同。

B计算规则的设置分为清单和定额两种，我们可以单独选择其中的一种，也可以选择清单和定额两种，软件可以同时计算清单和定额两种工程量。

C清单库和定额库会根据我们选择的清单或者定额的计算规则进行自动匹配。

D做法模式一共分为两种：纯做法模式和工程量表模式。

我们可以根据自己的需要，选择相应的模式。

在工程量表模式中，软件会对于需要计算的工程量进行提示。

这样模式适用于新手入门，在一定程度上有利于防止落项和漏算，但是也会束缚大家的思路，在后续的文章中我会介绍一些不用画图就能算出的工程量和构件的相互替代，所以我将采用纯做法模式。

在比较低的版本中，在纯做法模式下不能使用构件自动套做法功能，但是在现在的版本中两种算量模式下面都能使用构件自动套做法功能。

完成以上设置以后我们可以点击下一步，进入工程信息界面。

如图1.3在工程信息界面，我们可以很清楚的看见项目代码、工程类别等项目是用黑色字体标注的，但是室内外地坪相对正负零标高一项是用蓝色字体标注的。

黑色字体标注的项目我选填项目，对于工程量的计算没有任何影响。

但是室内外地坪相对正负零标高为蓝色是必填项目。

广联达图形算量软件算量时需注意的地方1.计算模板超高需注意的事项：1）在基础层绘制的构件软件不能计算模板超高量和脚手量。

2）在计算设置（注意有：清单设置与定额设置两种）时，需首先将柱、墙、梁、板的超高分段计算方法设置成“2不分段，计算总量×超高数量”，并且在套定额时不要忘记套计取模板超高费的子目。

2.墙面装修的计算设置：“外墙面装修抹灰计算方法”应改为“0有地下室有墙裙，从墙裙顶开始计算（无墙裙从楼层底标高）。

无地下室有墙裙，从墙裙顶开始计算（无墙裙从室外地坪算起）”“外墙面装修块料计算方法”应改为“0有地下室有墙裙，从墙裙顶开始计算（无墙裙从楼层底标高）。

无地下室有墙裙，从墙裙顶开始计算（无墙裙从室外地坪算起）”3.绘制墙体时，墙体材质设置千万要正确，否则在做装修时，房间墙面装修会因找不到对应依附材料而出差错。

4.墙面抹灰应混凝土面与砖墙面分别绘制，并且分开套定额。

因为存在混凝土柱、梁、墙需另外增加抹水泥浆的问题。

5.梁柱增加抹水泥浆的画法。

如果要计算柱抹灰增加抹水泥浆量时，在“工程设置”—“计算设置”—“墙面装修平齐柱计算方法”—选“1柱与墙平齐时按凸出墙面柱计算”。

如果要计算梁抹灰增加抹水泥浆量时，在“工程设置”—“计算设置”—“墙面装修平齐梁计算方法”—选“1梁与墙平齐时按凸出墙面梁计算”。

6.注意楼梯间房间装修画法。

梯段部位在底层有地面有踢脚却无天棚，中间层部位既无地面、无踢脚也无天棚，顶层无地面无踢脚却有天棚。

楼层休息平台部位先用虚墙与楼梯段部分隔开后，再采用绘制“房间”的命令绘制。

7.房间地面。

在点布地面和智能布地面时，地面是按鼠标点击部分板的边界与四周墙体内边界综合考虑的，两者范围不同时是取最小边界范围的，这一点在布地面时千万要注意，很容易出差错。

天棚也同样如此。

8.房间地面防水要先将属性编辑框中“是否计算防水”点“是”，另外还要注意四周墙边立面卷起的设置，点“定义立面防水高度”设置立面防水的高度。

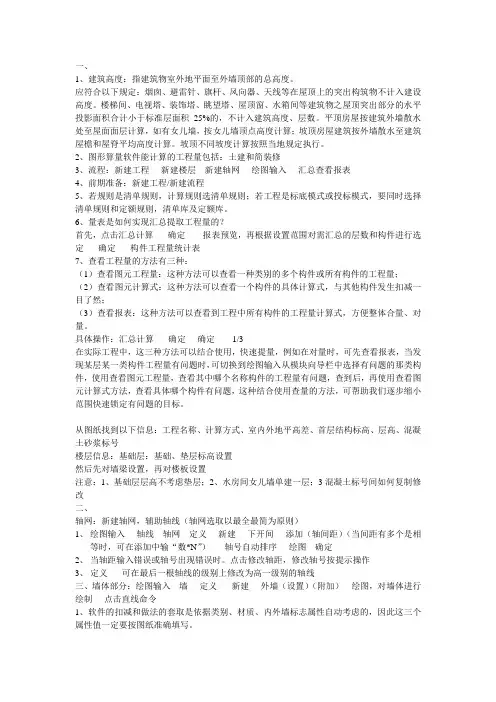

一、1、建筑高度：指建筑物室外地平面至外墙顶部的总高度。

应符合以下规定：烟囱、避雷针、旗杆、风向器、天线等在屋顶上的突出构筑物不计入建设高度。

楼梯间、电视塔、装饰塔、眺望塔、屋顶窗、水箱间等建筑物之屋顶突出部分的水平投影面积合计小于标准层面积25%的，不计入建筑高度、层数。

平顶房屋按建筑外墙散水处至屋面面层计算，如有女儿墙，按女儿墙顶点高度计算；坡顶房屋建筑按外墙散水至建筑屋檐和屋脊平均高度计算。

坡顶不同坡度计算按照当地规定执行。

2、图形算量软件能计算的工程量包括：土建和简装修3、流程：新建工程----新建楼层---新建轴网----绘图输入----汇总查看报表4、前期准备：新建工程/新建流程5、若规则是清单规则，计算规则选清单规则；若工程是标底模式或投标模式，要同时选择清单规则和定额规则，清单库及定额库。

6、量表是如何实现汇总提取工程量的？首先，点击汇总计算-----确定------报表预览，再根据设置范围对需汇总的层数和构件进行选定-----确定-----构件工程量统计表7、查看工程量的方法有三种：（1）查看图元工程量：这种方法可以查看一种类别的多个构件或所有构件的工程量；（2）查看图元计算式：这种方法可以查看一个构件的具体计算式，与其他构件发生扣减一目了然；（3）查看报表：这种方法可以查看到工程中所有构件的工程量计算式，方便整体合量、对量。

具体操作：汇总计算-----确定----确定------1/3在实际工程中，这三种方法可以结合使用，快速提量，例如在对量时，可先查看报表，当发现某层某一类构件工程量有问题时，可切换到绘图输入从模块向导栏中选择有问题的那类构件，使用查看图元工程量，查看其中哪个名称构件的工程量有问题，查到后，再使用查看图元计算式方法，查看具体哪个构件有问题，这种结合使用查量的方法，可帮助我们逐步缩小范围快速锁定有问题的目标。

从图纸找到以下信息：工程名称、计算方式、室内外地平高差、首层结构标高、层高、混凝土砂浆标号楼层信息：基础层：基础、垫层标高设置然后先对墙梁设置，再对楼板设置注意：1、基础层层高不考虑垫层；2、水房间女儿墙单建一层；3混凝土标号间如何复制修改二、轴网：新建轴网，辅助轴线（轴网选取以最全最简为原则）1、绘图输入----轴线---轴网---定义----新建----下开间----添加（轴间距）（当间距有多个是相等时，可在添加中输“数*N”）-----轴号自动排序----绘图---确定2、当轴距输入错误或轴号出现错误时。

建筑图形算量第一章概述1算量软件能算什么量算量软件能够计算的工程量包括：土石方工程量、砌体工程量、混凝土及模板工程量、屋面工程量、天棚及其楼地面工程量、墙柱面工程量等。

2算量软件是如何算量的软件算量是将手工的思路完全内置在软件中，将过程利用软件实现，依靠已有的计算扣减规则，利用计算机这个高效的运算工具快速、完整的计算出所有的细部工程量。

3用软件做工程的顺序4软件操作流程5软件界面第二章建工程一、进入软件（1）双击桌面“广联达图形算量软件GCL2008”图标（如图1），启动软件。

（2）点击新建向导（如图2），进入新建工程。

图1 图2二、建工程1.工程名称图32.工程信息输入室外地坪相对±0.000标高（如图4）。

输入完毕后点击下一步。

图43.编制信息页面的内容只起标识作用，不需要进行输入。

直接点击下一步。

图54.完成新建工程操作确认输入的所有信息没有错误以后，点击完成（如图6）。

图6第三章建楼层1.进入楼层信息图7 2.添加楼层图8 3.修改楼层名称将第四层的名称修改为屋面层。

图94.修改层高根据图纸在层高一列修改每层的层高数值，修改完毕后楼层的定义完成。

图10第四章建轴网1.进入轴网页面图11 图122.定义正交轴网（1）新建“正交轴网”。

图13（2）定义下开间尺寸。

图14（3）定义上开间尺寸。

将图纸上开间轴距依次填入添加框中，输入每个数字后回车（如图15）。

输入完毕后点击“轴号自动排序”。

图15（4）定义左进深尺寸。

将图纸左进深轴距依次填入添加框中，输入每个数字后回车（如图16）。

图163.定义圆弧轴网（1）新建圆弧轴网。

在构件列表中点击“新建”，选择“新建圆弧轴网”。

（2）定义下开间尺寸。

点击“下开间”，点击“添加”，角度框中输入45回车、45回车。

图17（3）定义左进深尺寸。

点击“左进深”，点击“添加”，弧距框中输入5350回车、5350回车。

圆弧轴网定义完成。

图184绘制正交轴网（1）点击“轴网-1”，点击常用工具条中的“绘图”，切换到绘图状态（图19）。

图形算量中容易忽视的部分和部分画图技巧1、构件材质：在软件中各构件可能有不同的材质，不同的材质对应不同的计算规则；2、线形构件偏心时，当顺时针绘图时轴线距构件左边线距离为构件外侧、逆时针绘图与之相反；3、按键盘上的F12，在相应显示构件前 确定后可显示；4、移动鼠标到“属性编辑器”窗口顶部蓝色区域并双击鼠标左键，窗口将自动泊靠到屏幕的右侧；5、立樘距离：门、窗、门联窗中心线与墙中心间的距离，默认为“0”。

如果窗框中心线在墙中心线左边，该值为负，否则为正，会影响到墙面装修的块料面积；6、、立樘距离和框厚尺寸都会影响地面装修和门窗侧面装修的工程量；7、伸入墙内的长度：该数值为过梁两个端头伸入墙内长度之和，为空时默认值为500mm；8、按门窗洞口宽度布置中下次输入9019、绘制柱构件时改变插入点“F4”；调整柱端头方向“F3”（画柱之前先调整好：F3左右翻转；shift＋F3上下翻转。

）10、画旋转点时输入角度数值以逆时针方向为正，顺时针方向为负；11、直段楼梯的画法楼梯是采用【画点】的形式进行处理的，我们若直接在轴线5~7轴和C~E轴的封闭空间内点画，我们会发现楼梯面积多算了，因为楼梯在计算面积时，只能计算休息平台和梯段板的投影面积。

为了精确计算出楼梯的投影面积，我们在计算楼梯时常用“虚墙”将休息平台和梯段板从楼梯间内分割出来（注意：虚墙应画在楼梯梁外边线）用虚墙分割好楼体间后，我们直接采用“画点”功能点画楼梯到相应位置即可。

12、当楼梯在室内时，并且该位置已经绘制了建筑面积，那么就可以选择不计算；如果楼梯是室外楼梯，那么根据不同的建筑面积计算规则可以选择计算一半或计算全部；13、楼梯与平台和楼梯井可以使用虚墙进行分割；14、计算规则中计算楼梯工程量时，如果规定宽度小于500（或300）的楼梯井的面积不扣除，那么楼梯井就可以不绘制。

15、建立独基单元和条形基础单元是按照从上至下的顺序建立的；16、参数化条基单元和异形条基单元的倾斜边与水平面的夹角大于45度时，倾斜边才计算模板面积；17、常用快捷键F1：打开“帮助”系统 F2：打开“构件管理”对话框F3：打开“按名称选择构件图元”对话框或在绘图时翻转点式构件图元（例如：可以改变柱的插入点）F4：在绘图时改变点式构件图元的插入点位置（例如：可以改变柱的插入点）F5：合法性检查F7：打开“设置CAD图层显示状态”对话框 F9：打开“汇总计算”对话框F11：打开“查看构件图元工程量计算式”对话框 F12：打开“构件图元显示设置”对话框。

第一章轴网部分一、轴网对于复杂的轴网，采用的输入方式为：轴号，逗号，轴距，逗号，轴号……结尾为轴号。

按F12或点“视图”在图层对话框里将轴线前的对钩去掉就可以隐藏轴线。

第二章建筑部分一、墙体1、各层砌体标号不一样时，应根据标号设置好“墙构件”——套好做法。

绘图时，先画好标准层，再复制到其它楼层，在其它楼层中，“按名称选择构件”——“确定”——单击右键——“修改构件名称”——确定“目标构件”。

2、在做法中，直接套外脚手、内脚手子目，软件自动区分内、外墙脚手架。

4-1单排10m以内，4-2单排15m以内, 4-3双排10m以内，4-4双排15m以内，4-5双排24m以内，4-6双排30m以内，4-7双排50m以内3、虚墙应根据使用的部位不同，设置不同的厚度。

4、层高超过3.6m时，每超高一米，柱5-69，梁5-70，墙5-71，板5-72层高超过6m，圆形柱每超1m,按5-735、3-5（一砖以上）,3-6（一砖）,3-8（120墙）,3-24 加气砼块6、砌体钢筋加固点焊网片3-48，钢筋绑扎3-41，钢筋不绑扎3-507、当工程中出现外墙不封闭时外脚手架面积？解决办法：在不封闭处画上墙，再定义洞口。

是虚墙是否可行？二、栏板先画出栏板线：用“点加长度”或用“画折线”加偏移长度可以直接画出，不用辅轴。

当外侧没有交点时，可以向里画，长度值为负就可以了；用“shift+左键”可以定义长度和角度。

注意：1、栏板中心线是否和轴线一致，不是则偏移2、有斜板时，将栏板定义为异形栏板再布置挑檐、雨篷3、雨篷上带砼立板时执行挑檐子目。

栏板5-59/雨篷立板5-65栏板外抹灰11-32/内抹灰11-19表格输入——参数法输入——栏板构件——选择（修改参数）三四五、门、窗及门连窗先按“M”显示门，再按“shift+m”显示门的标注，再按消失。

其他构件类似！1、确定洞口尺寸2、确定框厚度3、确定离地高度（底标高）4、阳台窗用栏板长度代码乘以阳台窗高度（阳台是用栏板围成的，在其上不能画窗台构件5、同一窗在两个楼层时，分成两个窗画对于木门而言，构件做法主要包括：7-33 安装及框亮制作7-53 门扇制安7-61 五金、7-59执手锁、7-60厕所锁、7-61弹子锁、7-227合页11-518 油漆对于塑钢窗而言，构件做法主要包括：7-184 成品塑钢窗安装DKMJ（注意换玻璃）7-186 纱扇KWWMJ5-110 预制水磨石窗台板（DKKD+0.1）*宽*厚*1.0156-7 运输6-124 安装窗帘盒: DKKD+0.3 7-299油漆:窗帘 DKKD+0.3)*(DKGD+0.2)11-880（白花纱布） 881(窗饰布) 882（布） 833（丝） 884 (塑料) 885（豪华）木窗台板：2.2cm284/3cm285/4cm286硬木窗台板287（厚25mm）7-170 钢门7-334 防火门注意：1、采用智能布置门时，软件自动将门放在墙中2、弧顶、尖顶、带亮门等一般都可以从参数门里找到。

广联达图形算量系列教程图形GCL2013篇之一[本文档采用图文并茂形式详细讲解了GCL2013的主要操作步骤]目录广联达图形算量GCL2013块移动图文教程详解 (2)广联达图形算量GCL2013报表分析图文教程详解 (4)广联达图形算量GCL2013创建轴角辅轴图文教程详解 (15)广联达图形算量GCL2013创建点角辅轴图文教程详解 (17)广联达图形算量GCL2013做法查询图文教程详解 (18)广联达图形算量GCL2013墙平齐基础图文教程详解 (20)广联达图形算量GCL2013构件提取图文教程详解 (22)广联达图形算量GCL2013墙体拉通图文教程详 (24)广联达图形算量GCL2013块移动图文教程详解使用背景当您遇到以下问题时，可以使用“块移动”功能快速移动鼠标选中范围内的所有构件图元到另一位置。

1、当您绘制完某个区域的所有构件后，发现所有的构件位置都是错误的，需要整体移动到其他位置；操作步骤【第一步】：点击菜单栏“楼层”->“块移动”，【第二步】：在绘图区拉框选择需要移动图元的范围；【第三步】：选择一个基准点作为移动的起点（如图箭头所示轴线交点），并且移动鼠标；【第四步】：按鼠标左键指定一点已确定要移动的目标位置，则所选区域（块）内的所有构件图元将被移动到目标位置技巧1、在使用“块移动”功能时，动态输入框默认是不开启的，可以通过按Ctrl+Q开启，当动态输入开启时，可以按键盘上的Tab 键切换到输入框输入距离或旋转角度值，并按Tab锁定输入数据，回车即块移动成功。

广联达图形算量GCL2013报表分析图文教程详解软件提供三类报表：做法汇总分析、构件汇总分析、指标汇总分析，根据标书的不同模式（清单模式、定额模式、清单和定额模式），报表的形式会有所不同，在这里，以标底模式进行介绍，其他模式与之类似。

做法汇总分析：该类报表显示当前工程中所套用的清单项及定额子目的工程量1、清单汇总表：该报表汇总所选楼层及构件（通过设定报表范围实现楼层及构件的选择）下的所有清单项及其对应的工程量汇总；2、清单楼层明细表：显示每条清单项在所选输入形式/所选楼层的工程量明细；3、清单构件明细表：显示每条清单项在所选输入形式/所选楼层及所选构件的工程量明细；4、清单部位计算书：显示每条清单项在所选输入形式/所选楼层及所选构件的每个构件图元的工程量表达式；5、清单定额汇总表：该报表汇总所选楼层及构件（通过设定报表范围实现楼层及构件的选择）下的所有清单项及定额子目所对应的工程量汇总；6、清单定额楼层明细表：显示清单项下每条定额子目在所选输入形式/所选楼层的工程量明细；7、清单定额构件明细表：显示清单项下每条定额子目在所选输入形式/所选楼层及所选构件的工程量明细；8、清单定额部位计算书：显示清单项下每条定额子目在所选输入形式/所选楼层及所选构件的每个构件图元的工程量表达式；9、构件做法汇总表：查看所选楼层及所选构件的清单定额做法及对应的工程量和表达式说明10、构件工程量统计表：显示所选楼层及所选构件的工程量表计算项的工程量汇总。

广联达计量软件使用的技巧和方法广联达工程中图形软件使用的技巧和方法（不要错过,绝密内部资料）一、空调机板的处理对于突出外墙的构件，图形软件中有挑檐构件可代替空调机板，但钢筋软件中需要在单构件里的参数输入功能中计算，无法显示三维效果。

还可用另外一种方法做，在图形软件中用画板的方法画空调板，画好一个空调板后，用复制功能很快将所有空调板画完，再导入到钢筋软件中，把空调机板的钢筋布置到板上，这样平面上很直观看到所布钢筋，而且能显示出三维效果来。

二、阳台板的处理在画阳台时应先画阳台栏板，阳台是直接用点功能，阳台就画上了，但导入到钢筋软件后没有阳台构件，可用单构件输入法，我是这样做的，在图形软件中画完阳台后，再用板代替阳台板，用折线方法延着画完的栏板画折线，导入钢筋后在板上布置阳台钢筋就可以了，还有三维效果。

注意，最后把图形中代替阳台的板删除，以免工程量重复计算。

三、板负筋和砌体加筋的处理板中负筋一般比较多，如果先将所有负筋全部输入到属性编辑器中，在从中找到要画的负筋逐个画到图中很繁琐，可以先建立几个类型的负筋，如单边的、双边的，然后用修改属性编辑器的方法，这样做更加快而且不乱，同理，砌体加筋的画法与板负筋的一样处理。

四、用软件计算阁楼建筑面积在算阁楼建筑面积首先要区分开哪些是不算面积的范围，然后可应用软件中划线分隔的办法区分开算面积的部分，把不算面积的部分删除。

五、基础处理方法：例如：条基、承台内回填土、砌砖及条基、承台间扣减，计算工程量是很麻烦的。

当用图形算量时就很轻松，先在条基、承台中定义属性、然后画图计算，采用自动生成土方，套用回填土、砌砖定额，还可以利用“子楼层”把标高不同的群房与高层分开，这样就很轻松计算完，减少手工计算之苦。

除此之外，基础中还有集水坑、地沟的挡墙回填土如用手工计算，简直无从下手。

而用软件只要定义好各构件属性，用各种画图工具把图画好，软件会自动按规则扣减，计算好每一构件的工程量。

广联达软件图形算量学习课件第一篇：广联达软件图形算量学习课件广联达课件图形算量：双击“”打开算量工程单击“新建向导”修改工程名称，选择“计算规范”单击下一步在工程信息中要注意“室外地坪相对标高”的修改（-0.45）单击下一步编制信息无需修改单击下一步单击完成。

楼层信息单击“插入楼层”在层高里输入层高，底标高只需要输入首层底标高即可（其他层底标高自动累加）修改下方混凝土标号，双击标号单击倒三角，选择相应混凝土标号。

在一层中修改完标号后单击“复制到其他楼层”选择与修改成信息相同的楼层单击确定。

绘图输入轴网单击“绘图输入”单击“轴网”单击“定义”单击“新建”“新建正交轴网”在“下开间”“左进深”添加轴间距单击“绘图”单击“确定” 柱单击“柱”前“+”单击下一级“柱”单击“新建”新建“矩形柱”修改柱的属性，套取清单依次建立其他框架柱。

单击“绘图”（1）单击“点”按钮单击轴线交点柱子即绘制成功。

（2）单击“旋转点”按钮单击轴线交点选择柱放置方向，单击另一交点、。

当柱子绘制方向不对时，单击“调整柱端头”单击构件图形柱柱子方向即改变。

偏心柱的绘制（1）绘制“柱”单击“查该标注”在弹出对话框中修改距轴边距。

（2）Ctrl+左键单击“点”按钮按住ctrl键点击轴线交点在弹出对话框中修改轴边距。

梁单击“梁”前“+”单击下一级“梁”单击“新建”新建“矩形梁”修改梁属性，套取清单。

依次建立其他梁。

单击“绘图”（1）单击“直线”点击绘制梁（2）单击“三点画弧”旁的倒三角单击选择下拉菜单中的“逆小弧”在后方空白处填入圆弧半径敲击“Enter”键选择交点，逆时针绘制圆弧。

板单击“板”前的“+”单击下一级的“现浇板”单击“新建”新建“现浇板”修改板名称，厚度属性套取清单子目。

单击“绘图”（1）单击“点”在梁组成的封闭空间，板自动识别梁中心线布置。

（2）单击“智能布置”在下拉菜单中选择“梁中心线”单击选择围成板的四根梁单击右键板自动识别梁中心线布置。
