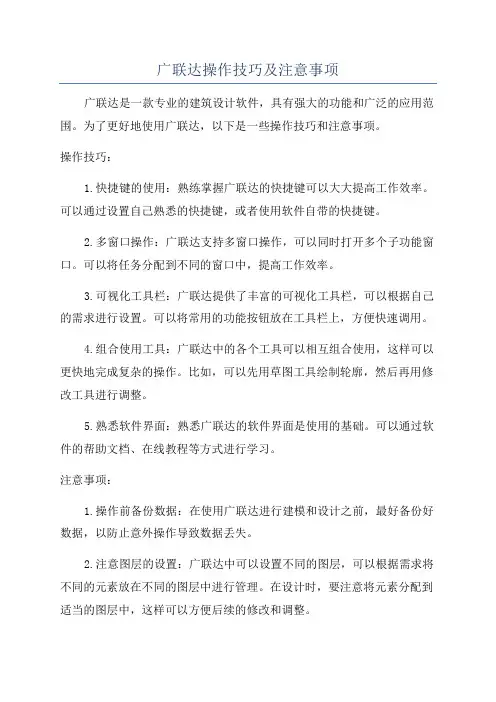

广联达操作技巧及注意事项广联达是一款专业的建筑设计软件，具有强大的功能和广泛的应用范围。

为了更好地使用广联达，以下是一些操作技巧和注意事项。

操作技巧：1.快捷键的使用：熟练掌握广联达的快捷键可以大大提高工作效率。

可以通过设置自己熟悉的快捷键，或者使用软件自带的快捷键。

2.多窗口操作：广联达支持多窗口操作，可以同时打开多个子功能窗口。

可以将任务分配到不同的窗口中，提高工作效率。

3.可视化工具栏：广联达提供了丰富的可视化工具栏，可以根据自己的需求进行设置。

可以将常用的功能按钮放在工具栏上，方便快速调用。

4.组合使用工具：广联达中的各个工具可以相互组合使用，这样可以更快地完成复杂的操作。

比如，可以先用草图工具绘制轮廓，然后再用修改工具进行调整。

5.熟悉软件界面：熟悉广联达的软件界面是使用的基础。

可以通过软件的帮助文档、在线教程等方式进行学习。

注意事项：1.操作前备份数据：在使用广联达进行建模和设计之前，最好备份好数据，以防止意外操作导致数据丢失。

2.注意图层的设置：广联达中可以设置不同的图层，可以根据需求将不同的元素放在不同的图层中进行管理。

在设计时，要注意将元素分配到适当的图层中，这样可以方便后续的修改和调整。

3.遵循建模规范：在进行建模时，要遵循相关的建模规范。

比如，在绘制墙体时，要注意墙体的精确尺寸和位置，保证模型的准确性。

4.注意单位的设置：广联达支持不同的单位制，在开始项目之前，要确认好使用的单位，并将单位进行正确的设置。

5.定期保存：在使用广联达进行设计时，要定期保存项目，以防止数据丢失或软件崩溃。

最好设置自动保存功能，避免忘记保存造成不必要的损失。

总结：广联达是一款功能强大的建筑设计软件，掌握好操作技巧并遵循相关的注意事项，可以提高工作效率，同时保证设计的准确性。

通过不断的学习和实践，可以逐渐熟练使用广联达，并掌握更多的技巧和技能。

本人对广联达图形算量技巧详解选定1层的梁、板点-楼层-复制选定图元到其他楼层-选2层达上钩，复制过去以后再原位标注每一个梁进展检查修改。

表格输入的无法显示计算公式绘制梁图时，导致工程量偏小的原因有：1、梁在穿插部位没有正确设置好支座，导致跨数偏少；2、钢筋信息输入错误或者没有进展原位标注和识别等砖砌电信井，深度1.7米，怎样计算脚手架？单项脚手架：里脚手架。

以面积计算。

按砌墙的墙面积计算里脚手架。

应业主要求，将原来做好了的GBQ3.0清单要改成每一个清单项都是全部费用〔包括措施费、文明工地、税金等等一切费用〕的报价表，试了很久要么很麻烦，要么与总价对不上。

谁有好方法？那你就把其他的费用综合进去就行了，你要是每一项都出一个报表也太麻烦的，你可以把其它的所有费用都综合到清单的单价里面，你具体算出来一个其他的参考这个计取费率就行啊。

在单价构成中直接设定成全费用单价，这样出来的单价既是完价，即在单价构成中将各项费用设定好即可。

总包效劳费分包方在施工现场需使用总承包方提供的水电、道路、脚手架、垂直运输机械等，按有偿效劳的原那么，总包向分包收取总包效劳费，其标准可按分包总造价〔不含设备费〕的2%，由总分包双方协商议定。

楼梯的踢脚线，没有专门的代码，但可以考虑用楼梯斜长来代替计算。

楼梯踢脚线最好手工计算后在表格输入里套用定额子目和直接输入工程量计算结果即可，在绘图输入里没有更好的方法的。

楼梯的踢脚线定义有点复杂,因为楼梯的踢脚线是由斜段长和平直段组成,所以要分两次来定义,在定义直形段时,选择直楼梯踏步斜段长,然后再定义平台的时候,选择工程量代码为平墙贴墙长度,这两个代码才能组合成楼梯的踢脚线,，其实可以直接在表格中用手算,也许还方便些。

地下室顶板的保温该怎么布置？可以用房间中的天棚面积代码*厚度，即可。

屋面陶粒砼找坡3%如何绘图"最薄处3CM.屋面平面为几何尺寸.，最高处标高一样,最低处根据3%推算标高不等,厚度肯定不一样.，不用表格输入法,可以绘图计算吗" 3%坡度在面积中增加工程量按平均厚度折算在平方面积内即可。

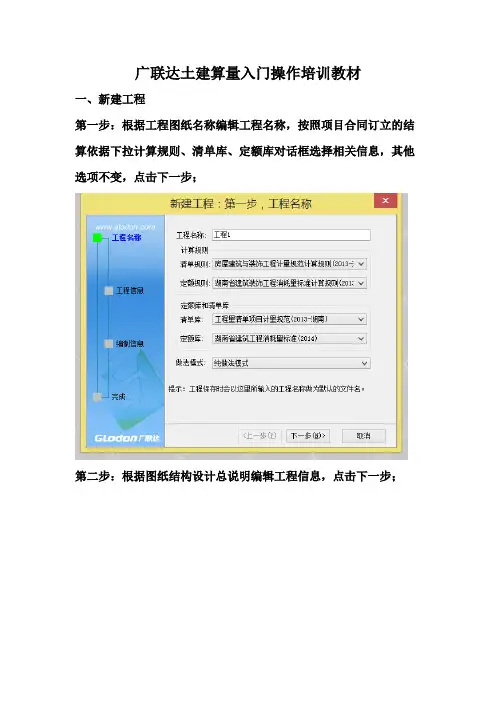

广联达土建算量入门操作培训教材
一、新建工程
第一步：根据工程图纸名称编辑工程名称，按照项目合同订立的结算依据下拉计算规则、清单库、定额库对话框选择相关信息，其他选项不变，点击下一步；
第二步：根据图纸结构设计总说明编辑工程信息，点击下一步；
第三步：根据实际情况编制信息，点击下一步；
第四步：确认输入的所有信息没有错误后，点击完成
二、楼层设置
建立楼层信息（与钢筋建模时设置的楼层信息一样，方便用于互导），根据图纸修改层高及底标高。

三、导入已经建立好的钢筋模型
导入成功后，只要是在钢筋建模的时候建立过的构件（单构件输入的模型除外）就会自动生成土建模型，不需要重新绘制（如果没有钢筋模型，就参照钢筋建模流程进行绘制，流程为选择构件→新建构件→定义构件属性→绘制构件）
四、楼梯的定义和绘制
绘图输入界面选择楼梯→新建楼梯→根据图纸修改属性→绘图
五、装修的定义和绘制
1.绘图输入界面选择楼地面→新建楼地面→根据图纸修改属性
2.踢脚、墙裙、墙面、天棚、吊顶同上
3.绘图输入界面选择房间→新建房间名→依次选择依附构件
六、垫层的定义和绘制
绘图输入界面选择垫层→新建面式垫层→根据图纸修改属性→绘图智能布置→框选右键确定
七、土方的定义和绘制
选择垫层→自动/手动生成土方（根据不同的基础形式选择基坑土方/基槽土方/大开挖土方）
八、其它构件的定义和绘制
绘图输入界面依次选择其它中的构件→新建→根据图纸修改属性→绘图
九、套清单定额
选择构件（所有的构件都要关联清单）→添加清单→套用相应的清单及定额
十、汇总计算
汇总计算后可以查看构件工程量及计算式
十一、报表打印
根据实际需求选择导出或打印相应的表格。

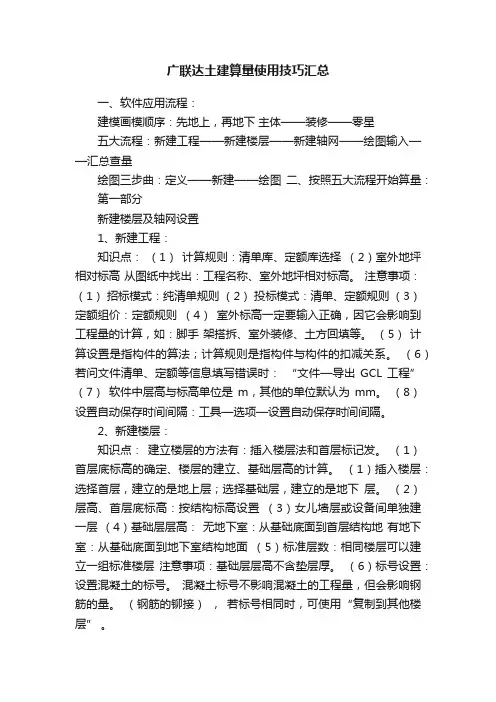

广联达土建算量使用技巧汇总一、软件应用流程：建模画模顺序：先地上，再地下主体——装修——零星五大流程：新建工程——新建楼层——新建轴网——绘图输入——汇总查量绘图三步曲：定义——新建——绘图二、按照五大流程开始算量：第一部分新建楼层及轴网设置1、新建工程：知识点：（1）计算规则：清单库、定额库选择（2）室外地坪相对标高从图纸中找出：工程名称、室外地坪相对标高。

注意事项：（1）招标模式：纯清单规则（2）投标模式：清单、定额规则（3）定额组价：定额规则（4）室外标高一定要输入正确，因它会影响到工程量的计算，如：脚手架搭拆、室外装修、土方回填等。

（5）计算设置是指构件的算法；计算规则是指构件与构件的扣减关系。

（6）若问文件清单、定额等信息填写错误时：“文件—导出GCL 工程” （7）软件中层高与标高单位是m，其他的单位默认为mm。

（8）设置自动保存时间间隔：工具—选项—设置自动保存时间间隔。

2、新建楼层：知识点：建立楼层的方法有：插入楼层法和首层标记发。

（1）首层底标高的确定、楼层的建立、基础层高的计算。

（1）插入楼层：选择首层，建立的是地上层；选择基础层，建立的是地下层。

（2）层高、首层底标高：按结构标高设置（3）女儿墙层或设备间单独建一层（4）基础层层高：无地下室：从基础底面到首层结构地有地下室：从基础底面到地下室结构地面（5）标准层数：相同楼层可以建立一组标准楼层注意事项：基础层层高不含垫层厚。

（6）标号设置：设置混凝土的标号。

混凝土标号不影响混凝土的工程量，但会影响钢筋的量。

（钢筋的铆接），若标号相同时，可使用“复制到其他楼层” 。

3、新建轴网：轴网有：正交轴网、辅助轴线三步曲：定义——新建——绘图切换至绘图输入界面知识点：（1）先：上下开间、再：左右进深注意：单位是mm，使用总轴距符合检查。

左、右进深（上、下进深相同）使用复制的方法进行快捷输入，或是进入绘图界面进行轴号的快捷设置。

命令：修剪轴距、修改轴号、修改轴距等的练习使用。

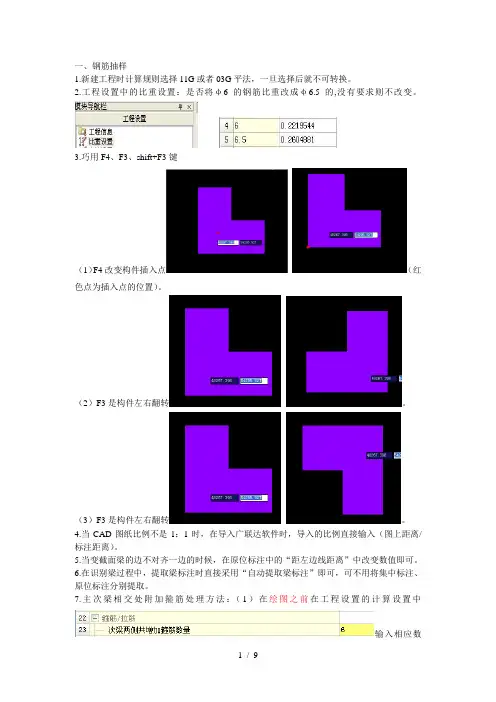

一、钢筋抽样1.新建工程时计算规则选择11G或者03G平法，一旦选择后就不可转换。

2.工程设置中的比重设置：是否将φ6的钢筋比重改成φ6.5的,没有要求则不改变。

3.巧用F4、F3、shift+F3键（1）F4改变构件插入点（红色点为插入点的位置）。

（2）F3是构件左右翻转。

（3）F3是构件左右翻转。

4.当CAD图纸比例不是1：1时，在导入广联达软件时，导入的比例直接输入（图上距离/标注距离）。

5.当变截面梁的边不对齐一边的时候，在原位标注中的“距左边线距离”中改变数值即可。

6.在识别梁过程中，提取梁标注时直接采用“自动提取梁标注”即可，可不用将集中标注、原位标注分别提取。

7.主次梁相交处附加箍筋处理方法：（1）在绘图之前在工程设置的计算设置中输入相应数据即可（在梁由粉红色变成绿色之前操作，否则无效）；（2）在梁截面中找到“自动生成吊筋”，输入相应数据即可（慎用“整楼生成”。

）8.遇到不知道该如何输入钢筋信息时，可以借助单构件输入中的“平法输入”。

在构件管理中添加需要查的构件，如梁→点击→查看相应的钢筋输入方式，。

9.桩承台钢筋：定义绘制完桩承台后，在红圈内要选中“单元”，不可选“整体”→选中要布置钢筋的桩承台→右键→按照提示操作即可。

10.基础层纵向构件不需要调整标高，软件会自动调整，但是纵向构件一定要建立在基础构件上。

11.在新建工程时要特别注意下图中红圈内的信息：12、在楼层设置中，特别注意下图红圈中的内容，严格按照图纸信息输入：13、当所需计算的层数不是首层时，不要让所在层下面的层数为空，比如本次例子用的是5层，要将5层工程量复制至4层，否则柱子的量会有偏差。

14、反查构件工程量时，可查看编辑钢筋、钢筋三维、属性等：编辑钢筋界面属性界面，15、梁构件输入时要特别注意三点：（1）支座的设置：在识别原位标注前一定要按照图纸要求正确设置支座，当所有梁都识别完毕成粉显是，进行梁跨校核，当软件中构件出现红显时，一定要先调整支座跨数再进行下一步；（2）同跨中箍筋要求不一致时的处理方法：①手算此梁箍筋根数，软件中汇总计算完以后在“编辑钢筋”列表中手动输入箍筋的信息，锁定，重新汇总即可，如图所示：→→②手算此梁箍筋根数、长度，选中要修改的梁，点击原位标注，在原位标注的“其它钢筋”中输入箍筋信息，如图所示：→将需要修改跨的箍筋信息删掉，在其它箍筋中输入手算好的钢筋信息即可。

广联达2024算量软件操作步骤详解1.打开软件。

在电脑桌面上找到广联达2024算量软件的快捷方式，双击打开软件。

软件启动后，会显示主界面。

2.创建工程。

在主界面的左上方，找到“新建工程”按钮，单击该按钮。

在弹出的对话框中，填写工程名称、项目地址、单位名称等信息。

然后单击“确定”按钮，完成工程的创建。

3.导入工程图纸。

在主界面的左侧导航栏中，找到“图纸列表”选项，并单击打开。

在图纸列表界面中，点击“添加”按钮。

然后选择需要导入的工程图纸文件，单击“确定”按钮，完成图纸的导入。

4.结构模型创建。

在主界面的工作区域中，找到“结构模型创建”按钮，并单击打开。

在结构模型创建界面中，选择需要创建的结构类型，例如梁、柱等。

然后根据实际情况填写结构的尺寸、材料等信息。

点击“确定”按钮，完成结构模型的创建。

5.荷载设置。

在主界面的工作区域中，找到“荷载设置”按钮，并单击打开。

在荷载设置界面中，选择需要添加的荷载类型，例如活载、恒载等。

然后根据实际需要填写荷载的数值和作用位置等信息。

点击“确定”按钮，完成荷载设置。

6.分析计算。

在主界面的工作区域中，找到“分析计算”按钮，并单击打开。

在分析计算界面中，选择需要进行的分析类型，例如静力弹性分析、动力弹性分析等。

然后点击“计算”按钮，软件将根据输入的信息进行计算，并生成计算结果。

7.结果查看。

在主界面的工作区域中，找到“结果查看”按钮，并单击打开。

在结果查看界面中，可以查看结构模型在各个荷载工况下的位移、内力、应力等结果。

可以根据需要选择不同的结果查看方式，例如图表显示、数据表格显示等。

8.报表导出。

在主界面的工作区域中，找到“报表导出”按钮，并单击打开。

在报表导出界面中，选择需要导出的报表类型，例如设计计算报表、构件配筋报表等。

然后选择导出格式和保存路径，并点击“确定”按钮，完成报表的导出。

9.结果分析。

根据导出的报表和计算结果，进行结果分析。

可以根据计算结果来评估结构的强度、稳定性等，并可以根据需要进行结构优化设计。

广联达算量软件使用心得范文一、前言广联达算量软件是一个专门用于建筑工程量的计算及管理的软件。

通过这个软件，可以方便地进行工程量的计算、编制工程预算、进行投标及结算等工作。

本文将详细介绍我使用广联达算量软件的心得体会和使用技巧。

二、使用心得1. 界面简洁明了广联达算量软件的界面设计非常简洁明了，主要分为菜单栏、工具栏、工作区以及属性窗口等四个部分。

菜单栏提供了各种功能选项，工具栏提供了常用工具的快捷方式，工作区是我们进行工程量计算和其他相关工作的主要区域，属性窗口用于显示当前选中元素的属性信息。

整个界面设计符合直觉，上手非常容易。

2. 功能强大全面广联达算量软件提供了丰富的功能。

无论是基本的工程量计算，还是高级的预算编制、投标报价等工作，都可以轻松完成。

其中最令人印象深刻的功能是“复制粘贴”和“批量修改”。

在进行类似工程的计算时，只需通过“复制粘贴”功能，将已经计算好的工程量复制到其他相似的工程中，然后再进行相应的修改即可，极大地提高了工作效率。

3. 自定义计算公式广联达算量软件的另一个亮点是可以自定义计算公式。

在我的工作中，有一些特殊的工程需要采用自定义的计算公式进行计算，而广联达算量软件正好提供了这个功能，我们可以自定义计算公式，然后将其应用到具体的工程量计算中。

通过这个功能，我可以更加灵活地进行工程量计算，提高了计算的准确性。

4. 定位精准广联达算量软件提供了精准的定位功能。

在进行工程量计算时，我们经常需要在工作区中快速定位到某个具体的构件或工程项目。

广联达算量软件提供了相应的快捷键和搜索功能，可以快速定位到目标位置，缩小了操作的时间和精力，提高了工作效率。

5. 数据可靠安全广联达算量软件采用了先进的数据库技术，可以保证数据的可靠性和安全性。

在我的使用过程中，从来没有遇到过数据丢失或损坏的情况。

另外，广联达算量软件还提供了数据备份和恢复功能，可以在出现问题时快速恢复数据，确保数据的安全。

6. 学习成本较高虽然广联达算量软件的界面设计简洁明了，但是其功能比较复杂，学习成本较高。

广联达土建造价算量实战培训教程一、土建造价算量基础知识1.了解土建造价算量的基本概念和作用：土建造价算量是指根据设计施工图纸及相关资料，通过对各项工程量的统计分析，并结合工程造价指标进行计算，最终得出工程的造价估算。

2.认识土建工程量的分类和计算方法：土建工程量包括主要工程量和辅助工程量，主要工程量包括土方工程量、混凝土工程量、砖砌工程量等。

计算方法主要有计数法、清单法和测量法等。

3.了解土建工程造价指标：土建工程造价指标包括人工费、材料费、机械费、施工管理费等。

学员需了解各指标的计算公式和标准。

4.掌握土建造价核算方法：土建造价核算是指在工程施工过程中，根据实际完成的工作量和工程造价指标进行核算，以便及时掌握工程进度和成本情况。

学员需学习如何进行工程进度计算和工程成本核算。

二、实际案例分析1.分析典型的土建工程案例：通过分析典型的土建工程案例，学员可以了解土建工程的特点、工程量的计算方法、工程造价指标的应用等。

同时，学员还可以学习到如何根据案例中的具体要求进行算量操作。

2.掌握实际案例中常见的算量难点和解决方法：通过实际案例中的难点分析，学员可以学习到如何应对复杂情况和解决实际问题。

教师可以讲解一些常见的算量难点，并给出解决方法和技巧。

三、实操演练1.进行实际工程图纸的算量操作：学员需要使用广联达土建造价算量软件，根据实际工程图纸进行算量操作，包括工程量的清单编制、工程造价指标的计算等。

2.进行工程进度计算和工程成本核算：学员需要根据实际完成的工作量和工程造价指标，进行工程进度计算和工程成本核算。

通过实操演练，学员可以加深对土建工程算量的理解和掌握。

通过以上的培训教程，学员可以系统地学习土建造价算量的基础知识，通过实际案例的分析，掌握算量的方法和技巧，并通过实操演练提升自己的算量水平。

这将为学员今后的工作提供很大的帮助，也将提高企业的工作效率和竞争力。
