2016新编广联达造价软件图形算量百问百答

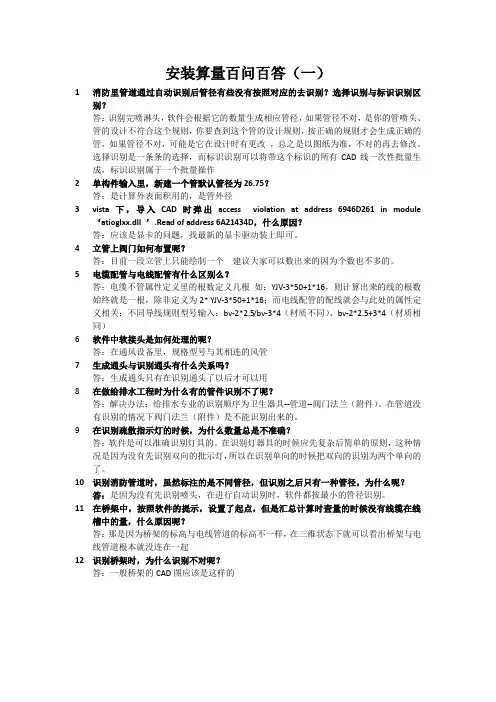

安装算量百问百答（一）1消防里管道通过自动识别后管径有些没有按照对应的去识别？选择识别与标识识别区别？答：识别完喷淋头，软件会根据它的数量生成相应管径，如果管径不对，是你的管喷头、管的设计不符合这个规则，你要查到这个管的设计规则，按正确的规则才会生成正确的管，如果管径不对，可能是它在设计时有更改，总之是以图纸为准，不对的再去修改。

选择识别是一条条的选择，而标识识别可以将带这个标识的所有CAD线一次性批量生成，标识识别属于一个批量操作2单构件输入里，新建一个管默认管径为26.75？答：是计算外表面积用的，是管外径3vista下，导入CAD时弹出access violation at address 6946D261 in module ‘atioglxx.dll ’.Read of address 6A21434D，什么原因？答：应该是显卡的问题，找最新的显卡驱动装上即可。

4立管上阀门如何布置呢？答：目前一段立管上只能绘制一个建议大家可以数出来的因为个数也不多的。

5电缆配管与电线配管有什么区别么？答：电缆不管属性定义里的根数定义几根如：YJV-3*50+1*16，则计算出来的线的根数始终就是一根，除非定义为2* YJV-3*50+1*16；而电线配管的配线就会与此处的属性定义相关；不同导线规则型号输入：bv-2*2.5/bv-3*4（材质不同）、bv-2*2.5+3*4（材质相同）6软件中软接头是如何处理的呢？答：在通风设备里，规格型号与其相连的风管7生成通头与识别通头有什么关系吗？答：生成通头只有在识别通头了以后才可以用8在做给排水工程时为什么有的管件识别不了呢？答：解决办法：给排水专业的识别顺序为卫生器具--管道--阀门法兰（附件）。

在管道没有识别的情况下阀门法兰（附件）是不能识别出来的。

9在识别疏散指示灯的时候，为什么数量总是不准确？答：软件是可以准确识别灯具的。

在识别灯器具的时候应先复杂后简单的原则，这种情况是因为没有先识别双向的批示灯，所以在识别单向的时候把双向的识别为两个单向的了。

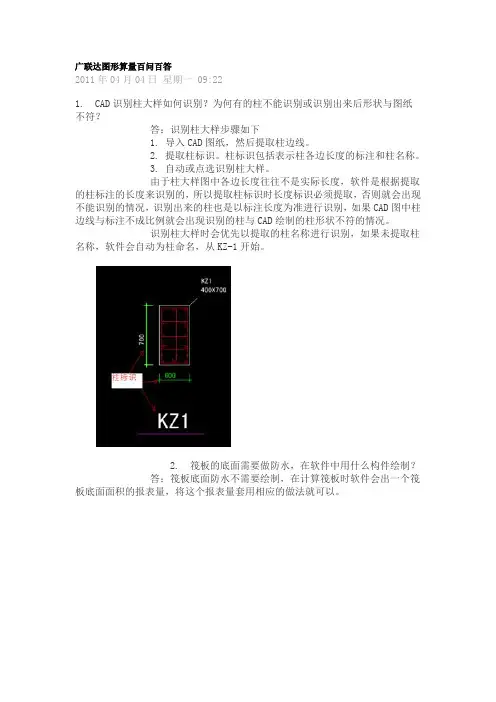

广联达图形算量百问百答2011年04月04日星期一 09:221. CAD识别柱大样如何识别？为何有的柱不能识别或识别出来后形状与图纸不符？答：识别柱大样步骤如下1. 导入CAD图纸，然后提取柱边线。

2. 提取柱标识。

柱标识包括表示柱各边长度的标注和柱名称。

3. 自动或点选识别柱大样。

由于柱大样图中各边长度往往不是实际长度，软件是根据提取的柱标注的长度来识别的，所以提取柱标识时长度标识必须提取，否则就会出现不能识别的情况，识别出来的柱也是以标注长度为准进行识别，如果CAD图中柱边线与标注不成比例就会出现识别的柱与CAD绘制的柱形状不符的情况。

识别柱大样时会优先以提取的柱名称进行识别，如果未提取柱名称，软件会自动为柱命名，从KZ-1开始。

2. 筏板的底面需要做防水，在软件中用什么构件绘制？答：筏板底面防水不需要绘制，在计算筏板时软件会出一个筏板底面面积的报表量，将这个报表量套用相应的做法就可以。

3. 基础梁加腋如何绘制？答：基础梁和梁构件都有设置梁加腋功能，直接设置加腋即可。

其中梁加腋设置后在梁下表面生成，基础梁加腋后在基础梁上表面生成。

设置单跨加腋用于单个梁设置加腋，设置多梁加腋用于多个梁图元一起设置加腋，软件会自动判断柱、墙、梁等支座生成腋。

4. 识别CAD图通用过程是什么？各构件识别有何联系？答：大部分构件的识别都是提取边线提取标识自动（点选、框选）识别这样一个过程，如识别柱、识别梁、识别独立基础、识别桩承台、识别桩、识别柱大样、识别轴网（识别轴网时提取轴线对应其他构件的提取边线）。

识别墙时提取墙边线后不用提取墙标识，而是读取墙厚并给墙命名，然后是自动（点选、框选）识别墙识别门窗洞时应先识别或绘制上墙，然后识别门窗表或建立门窗构件，再提取门窗标识，最后是识别门窗洞CAD构件图元识别完成后此时构件并没有做法，不要忘记给各构件套用做法。

5. 同一个工程中同一个外墙构件，为何有的能出外墙外侧、内侧钢丝网片，有的只出外墙外侧钢丝网片？答：外墙的外侧和内侧是根据外墙围成的最大封闭区域来判断的，封闭区域内算外墙内侧，封闭区域外算外墙外侧。

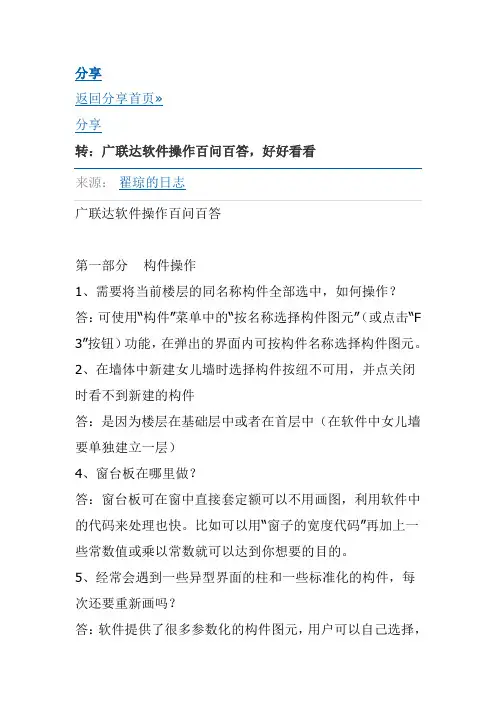

分享返回分享首页»分享转：广联达软件操作百问百答，好好看看来源：翟琼的日志广联达软件操作百问百答第一部分构件操作1、需要将当前楼层的同名称构件全部选中，如何操作？答：可使用“构件”菜单中的“按名称选择构件图元”（或点击“F 3”按钮）功能，在弹出的界面内可按构件名称选择构件图元。

2、在墙体中新建女儿墙时选择构件按纽不可用，并点关闭时看不到新建的构件答：是因为楼层在基础层中或者在首层中（在软件中女儿墙要单独建立一层）4、窗台板在哪里做？答：窗台板可在窗中直接套定额可以不用画图，利用软件中的代码来处理也快。

比如可以用“窗子的宽度代码”再加上一些常数值或乘以常数就可以达到你想要的目的。

5、经常会遇到一些异型界面的柱和一些标准化的构件，每次还要重新画吗？答：软件提供了很多参数化的构件图元，用户可以自己选择，只要输如相应的参数即可。

6、散水能否自动扣台阶，显示时散水全都显示答：汇总计算后，可通过报表下拉菜单中的查看构件图元工程量计算式来查看散水是否扣除台阶所占面积。

7、为什么在首层中柱子有超高模板，在二层中就没有（首层和二层层高相同）答：超高模板是按支撑高度计算的，那就要考虑梁是多高8、为什么在构件属性中已经修改了墙体的标高，但在查看构件工程量时仍然按层高计算的呢？答：如果对画好的构件想修改它的黑色字体属性，就必须选中其构件进行修改，不能直接在构件管理中进行修改9、在墙中画旋转点是做什么用的？答：主要是处理短肢剪力墙的，点击画旋转点，点击第一个轴线交点，点击第二个轴线交点时会弹出窗口让输入长度，即短肢剪力墙的长度10、坡屋面板能处理吗？如何处理？答：能首先先把平板画好或布置好，再选中平板点击右键设置斜板，选中基准边再选择相应的抬起点（注意抬起点在点上）输入高度（正值向上抬、负值向下压）11、玻璃幕墙如何处理？答：部分墙体是玻璃幕墙的可以通过墙洞或单墙装修来处理12、软件中如何快速切换楼层？答：可以通过快捷建“ctrl”+“+”或“-”来实现快速切换楼层。

广联达图形算量软件常见问题汇总GCL2008[工程设置]现在清单规则是要把保温层算建筑面积的软件如何处理？需要在计算设置里的计算规则中的建筑面积中的选项改一下包含保温层[工程设置]计算设置和计算规则的区别，如何去看。

计算设置只得是本身的算法。

如超高模板。

筏板斜边支模条件。

又如下图所示的框体内容。

墙面抹灰是否考虑保温层等问题。

而计算规则只得是两个不同的构件相交了。

发生打架了。

像钓鱼岛到底归谁的问题。

如下图所示[轴网]如果轴线被局部修剪掉了，怎么恢复？如果轴线被局部修剪掉了，撤销键也不能用了，可以点恢复轴线，再点击该轴线即可。

[墙]在画虚墙的时候，在挨着柱子的时候，虚墙最好在什么位置画虚墙就是为了闭合或分割空间而设的，其他的都不影响，位置不影响[墙]外墙内侧钢丝网片长度没有计算查一下外墙是否封闭，墙的属性是否外墙，可以把其他构件隐藏后，检查一下是否封闭，如果实际工程不封闭，可以建立一个虚墙[墙]立面斜墙怎么画可以按1500的墙画，再布置上一个异形洞口来处理。

[墙]钢筋倒入图形?我在钢筋里绘制的暗柱倒入到图形里变成是柱了，这会不会影响呢钢筋里绘制的暗柱倒入到图形里变成是柱，可以把柱（指暗柱部分）删除；在暗柱的部位有墙的，就按墙套子目，不影响计算。

[柱]想在报表里面看到柱子的砼标号，怎么办？在柱子的属性编辑框有一列叫做“附加”，把砼标号后面的勾打上，在报表里面构件名称后面会自动显示砼的型号[柱]关于构造柱的绘制构造柱—实际工程中构造柱中抱框柱与普通构造柱不同。

如何利用软件来分别处理这两种构造柱的布置呢？先定义抱框柱，然后利用构造柱界面的智能布置里面门窗洞口。

而剩下利用自动生成构造柱把门窗洞口前面勾去掉即可[梁]窗台压顶如何设置？窗台压顶如何设置？可以用“过梁”这个构件代替，过梁的属性编辑框里面位置选为“洞口下方”即可[板]楼板上有平面保温，要用投影面积作为保温的计算，汇总计算后没有工程量？软件中当板作为组合构件使用时“投影面积”才出工程量，比如将板定义成组合楼梯的平台板、阳台的顶板或底板时，板的“投影面积”才出工程量。

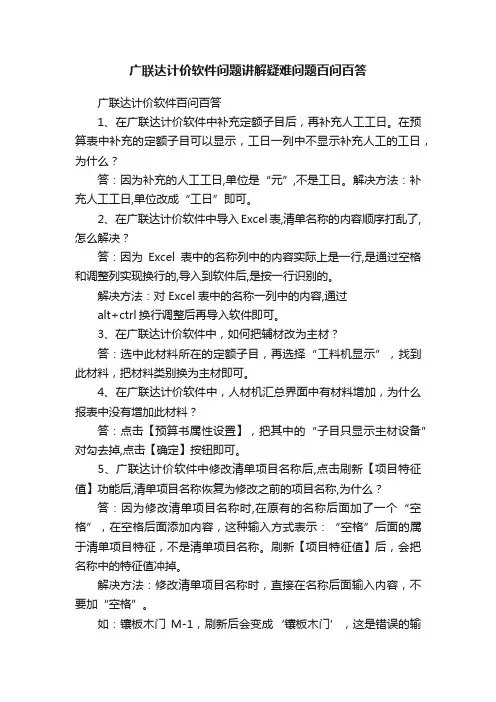

广联达计价软件问题讲解疑难问题百问百答广联达计价软件百问百答1、在广联达计价软件中补充定额子目后，再补充人工工日。

在预算表中补充的定额子目可以显示，工日一列中不显示补充人工的工日，为什么？答：因为补充的人工工日,单位是“元”,不是工日。

解决方法：补充人工工日,单位改成“工日”即可。

2、在广联达计价软件中导入Excel表,清单名称的内容顺序打乱了,怎么解决？答：因为Excel表中的名称列中的内容实际上是一行,是通过空格和调整列实现换行的,导入到软件后,是按一行识别的。

解决方法：对 Excel表中的名称一列中的内容,通过alt+ctrl换行调整后再导入软件即可。

3、在广联达计价软件中，如何把辅材改为主材？答：选中此材料所在的定额子目，再选择“工料机显示”，找到此材料，把材料类别换为主材即可。

4、在广联达计价软件中，人材机汇总界面中有材料增加，为什么报表中没有增加此材料？答：点击【预算书属性设置】，把其中的“子目只显示主材设备”对勾去掉,点击【确定】按钮即可。

5、广联达计价软件中修改清单项目名称后,点击刷新【项目特征值】功能后,清单项目名称恢复为修改之前的项目名称,为什么？答：因为修改清单项目名称时,在原有的名称后面加了一个“空格”，在空格后面添加内容，这种输入方式表示：“空格”后面的属于清单项目特征，不是清单项目名称。

刷新【项目特征值】后，会把名称中的特征值冲掉。

解决方法：修改清单项目名称时，直接在名称后面输入内容，不要加“空格”。

如：镶板木门M-1，刷新后会变成‘镶板木门’，这是错误的输入方式。

镶板木门M-1，刷新后还是‘镶板木门M-1’，这是正确的输入方式。

6、广联达计价软件中主要材料表中的材料，发现其中的材料并不是想要显示的材料，怎么办？答：在“人材机汇总”界面，选择主要材料表，右键【属性】，重新选择主要材料表中的想要显示的材料，再打印主要材料报表即可。

7、广联达计价软件中的措施项目清单中，修改普通费用行的取费基数为F2:F9,修改时提示“行中计算公式出现了连环引用或其他错误,操作被取消”为什么？答：原因：1）上面表达式中的冒号是中文状态的，不是英文状态的冒号。

1、条基、独基、桩承台、地沟构件相对底标高的涵义，与底标高的区别解答：上述提到的构件均属于软件中的复杂构件,。

【底标高】是父构件的属性，是绝对标高的概念。

【相对底标高】是构件子单元的属性，指子单元的底标高相对于父构件底标高的高差，是一个相对标高的概念。

【相对底标高】的属性无特殊建模要求的，可不用修改，程序会根据单元的高度自动算出。

2、砖胎膜怎么处理解答：在G C L2013中，部分地区的规则中基础构件都有“砖胎膜厚度”的属性，可以根据实际工程的需要直接输入砖胎膜的厚度，软件会自动计算砖胎膜体积。

软件中可以设置砖胎膜厚度的构件有：基础梁、筏板基础、条形基础、独立基础、桩承台、集水坑、梁、连梁、圈梁。

3、条形基础的大放脚怎么设置和计算？解答：砖基础大放脚就是把砖基础砌成台阶（踏步）形状就称之为砖基础大放脚。

砖基础大放脚通常采用等高式或间隔式两种形式。

等高式大放脚是每二皮砖一收，高度为126mm，每次收进1/4砖长加灰缝（240+10）/4=62.5mm.间隔式大放脚是二皮一收与一皮一收相间隔，高度为126m m 和62.5m m ，每次收进1/4 砖长加灰缝（240+10）/4=62.5mm.等高砖大放脚截面面积计算方法：S = 0.24*1.2+0.0625*0.126(2+4+6+8) = 0.4455m2不等高砖大放脚截面面积计算方法：S = 0.24*1.2+ 0.0625*0.0625(2+6)+0.0625*0.126*(4+8)=0.414m24、不同的基础构件需要布置哪些垫层？解答：土建算量软件中，垫层构件根据形式可以分为点式、线式、面式和集水坑柱墩垫层四种类型。

应用技巧：1>、点式基础构件、面式基础构件建议优先选用面式垫层，且不会影响计算结果；2>、线式基础构件如条形基础、基础梁等宜优先选用线式垫层，不建议使用面式垫层；3>、所有的垫层均可使用智能布置的方式，方便快捷；5、独立基础、条形基础的做法一般套在哪里？解答：复杂构件的做法是套在父构件上，还是子单元，是由工程量代码决定。

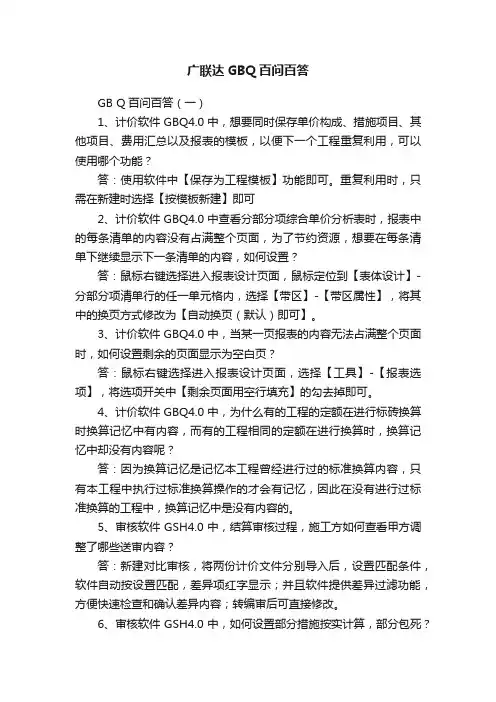

广联达GBQ百问百答GB Q百问百答（一）1、计价软件GBQ4.0中，想要同时保存单价构成、措施项目、其他项目、费用汇总以及报表的模板，以便下一个工程重复利用，可以使用哪个功能？答：使用软件中【保存为工程模板】功能即可。

重复利用时，只需在新建时选择【按模板新建】即可2、计价软件GBQ4.0中查看分部分项综合单价分析表时，报表中的每条清单的内容没有占满整个页面，为了节约资源，想要在每条清单下继续显示下一条清单的内容，如何设置？答：鼠标右键选择进入报表设计页面，鼠标定位到【表体设计】-分部分项清单行的任一单元格内，选择【带区】-【带区属性】，将其中的换页方式修改为【自动换页（默认）即可】。

3、计价软件GBQ4.0中，当某一页报表的内容无法占满整个页面时，如何设置剩余的页面显示为空白页？答：鼠标右键选择进入报表设计页面，选择【工具】-【报表选项】，将选项开关中【剩余页面用空行填充】的勾去掉即可。

4、计价软件GBQ4.0中，为什么有的工程的定额在进行标砖换算时换算记忆中有内容，而有的工程相同的定额在进行换算时，换算记忆中却没有内容呢？答：因为换算记忆是记忆本工程曾经进行过的标准换算内容，只有本工程中执行过标准换算操作的才会有记忆，因此在没有进行过标准换算的工程中，换算记忆中是没有内容的。

5、审核软件GSH4.0中，结算审核过程，施工方如何查看甲方调整了哪些送审内容？答：新建对比审核，将两份计价文件分别导入后，设置匹配条件，软件自动按设置匹配，差异项红字显示；并且软件提供差异过滤功能，方便快速检查和确认差异内容；转编审后可直接修改。

6、审核软件GSH4.0中，如何设置部分措施按实计算，部分包死？答：在措施界面中，所有措施项都是默认锁死金额的，只有勾选“按实计算”，该措施项才能重新计算和修改。

（1）措施按实计算：在措施页面可以逐条勾选；可以对整个分部批量勾选；也可以批量选择后点击工具栏中的“按实计算”按钮。

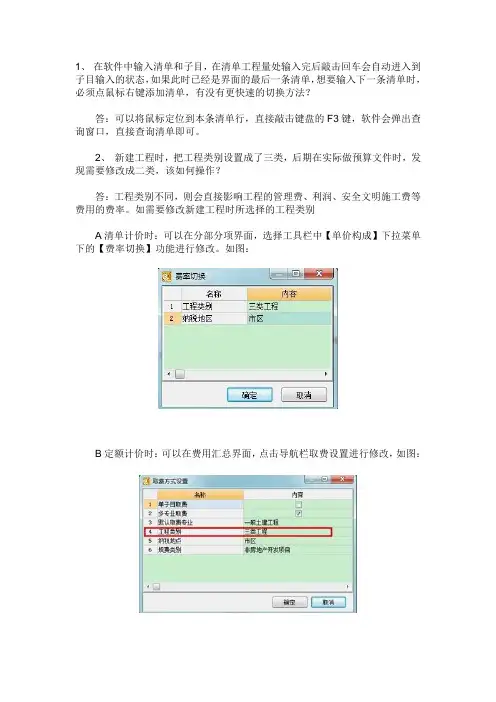

1、在软件中输入清单和子目，在清单工程量处输入完后敲击回车会自动进入到子目输入的状态，如果此时已经是界面的最后一条清单，想要输入下一条清单时，必须点鼠标右键添加清单，有没有更快速的切换方法？答：可以将鼠标定位到本条清单行，直接敲击键盘的F3键，软件会弹出查询窗口，直接查询清单即可。

2、新建工程时，把工程类别设置成了三类，后期在实际做预算文件时，发现需要修改成二类，该如何操作？答：工程类别不同，则会直接影响工程的管理费、利润、安全文明施工费等费用的费率。

如需要修改新建工程时所选择的工程类别A清单计价时：可以在分部分项界面，选择工具栏中【单价构成】下拉菜单下的【费率切换】功能进行修改。

如图：B定额计价时：可以在费用汇总界面，点击导航栏取费设置进行修改，如图：3、一个工程中的材料有很多，其中一部分是甲供材料，我只能在供货方式列一个一个的选择吗？答：不是的，软件是提供了快速批量设置功能的。

在人材机汇总页面，选择多条要修改供货方式的材料（可以用键盘上ctrl点选，或直接用鼠标框选），点击【其他】下拉菜单下【批量修改】，在弹出的对话框中，选择要调整的设置项为供货方式，并下拉选择设置值为完全甲供即可。

如图：4、为什么查看报表中的材料表时，发现材料表的材料合计比费用汇总中的材料费大很多？答：这与材料表的显示方式有关，有的报表会显示所有材料且包含配比明细材料，有的报表会显示所有材料且不包含配比明细材料。

当报表中显示的是包含配比明细材料的内容，则汇总时配比材料和配比明细材料会重复计算，此时如果需要调整，可以在报表处点击鼠标右键，选择【报表设计】，点击【带区】下拉菜单下【带区属性】，将数据源改为不包含二次分析材料的数据源即可。

5、超高降效怎么计取到措施费中？答：在分部分项界面的【超高降效】—【计取超高降效】，在弹出的界面中可以选择子目记取的位置，如图：6、当接到外地的投标任务时，时间紧、定额又不熟悉，如何快速的根据图纸和招标清单进行组价？答：可以通过两种方式：A利用属性窗口中的内容指引，点中要组价的清单，下方就会显示相应清单下的定额指引，如图：B利用关联子目的功能，即在子目行输入要查询的子目的关键字，软件会自动关联出含有关键字的子目，如图：7、工程编制完成，导出报表的时候，出现“指定的文件路径不存在”是什么原因？答，一般都是由于工程名称中含有特殊字符造成的，如：\/:*?”<>修改方式为：在工程概况里，双击工程名称，将特殊字符去掉后即可。

资料范本本资料为word版本，可以直接编辑和打印，感谢您的下载广联达安装算量软件问答地点：__________________时间：__________________说明：本资料适用于约定双方经过谈判，协商而共同承认，共同遵守的责任与义务，仅供参考，文档可直接下载或修改，不需要的部分可直接删除，使用时请详细阅读内容广联达安装算量软件问答安装软件中如何保证每一层的构件都在同一位置？安装算量GQI2009绵阳2010-10-22答：在安装中没有统一的轴线，用户可以自己任意建一个轴网，然后每次导入CAD时都用固定的一点来定位到轴网上。

GQI2009中，cad图中如果电气的线路相交时有断开距离时软件能自动识别吗？安装算量GQI2009甘肃2010-10-21答：在软件中有专门的设置，在cad操作-cad识别选项中-连续cad图之间的误差值进行修改即可。

在CAD识别过程中图纸复杂如何隐藏不使用的cad涂层？安装算量GQI2009甘肃2010-10-21答：在cad识别操作时，首先在“图层设置”选项中单击“只显示选中cad图元所在图层”，然后在cad图上选中相应的图层，右键单击其他图层即可隐藏。

识别消防管道时，虽然标注的是不同管径，但识别之后只有一种管径，为什么》安装算量GQI2009济南2010-10-21答：因为没有识别喷头，在进行识别的时候，软件是按照最小的管径识别。

在安装GQI2009软件中，电气专业线槽里面的线如何计算？安装算量GQI2009重庆2010-10-15答：暂时只能用导管代替绘制及输入线型。

在安装GQI2009软件中，区分同样构件套用定额如何操作？安装算量GQI2009重庆2010-10-15答：直接在套用定额中，把名称描述那进行修改即可通风空调中，风管通头为什么没有工程量？安装算量GQI2009重庆2010-10-15答：风管通头，是不计算工程量的，只是为了连接风管构件；风管计算长度的时候，需要计算到通头中心线通风空调专业中的软管如何识别？软件里没有软管的分类安装算量GQI2009重庆2010-10-15答：这个可以按设备识别，软件将个数计算出来后，用个数乘以单个面积就能将软管的总面积算出来安装软件里，识别完风管，识别风管部件的时候报错，提示：不能选择超过一个标识，请确认！、安装算量GQI2009重庆2010-10-15答：原因：风口里有一些字符，需要把cad图放很大才能看到，把这些字符删除识别即可!CAD线之间的距离相差比较大，没有连接起来，导进来后都是断开的，怎么设置？安装算量GQI2009唐山2010-10-14答：在cad识别选项，有连续cad 线之间的最大误差值的设置，根据需要调大即可。

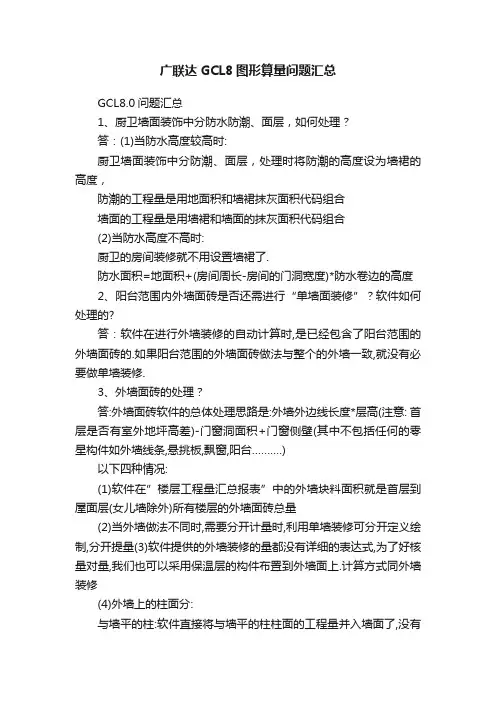

广联达GCL8图形算量问题汇总GCL8.0问题汇总1、厨卫墙面装饰中分防水防潮、面层，如何处理？答：(1)当防水高度较高时:厨卫墙面装饰中分防潮、面层，处理时将防潮的高度设为墙裙的高度，防潮的工程量是用地面积和墙裙抹灰面积代码组合墙面的工程量是用墙裙和墙面的抹灰面积代码组合(2)当防水高度不高时:厨卫的房间装修就不用设置墙裙了.防水面积=地面积+(房间周长-房间的门洞宽度)*防水卷边的高度2、阳台范围内外墙面砖是否还需进行“单墙面装修”？软件如何处理的?答：软件在进行外墙装修的自动计算时,是已经包含了阳台范围的外墙面砖的.如果阳台范围的外墙面砖做法与整个的外墙一致,就没有必要做单墙装修.3、外墙面砖的处理？答:外墙面砖软件的总体处理思路是:外墙外边线长度*层高(注意: 首层是否有室外地坪高差)-门窗洞面积+门窗侧壁(其中不包括任何的零星构件如外墙线条,悬挑板,飘窗,阳台……….)以下四种情况:(1)软件在”楼层工程量汇总报表”中的外墙块料面积就是首层到屋面层(女儿墙除外)所有楼层的外墙面砖总量(2)当外墙做法不同时,需要分开计量时,利用单墙装修可分开定义绘制,分开提量(3)软件提供的外墙装修的量都没有详细的表达式,为了好核量对量,我们也可以采用保温层的构件布置到外墙面上.计算方式同外墙装修(4)外墙上的柱面分:与墙平的柱:软件直接将与墙平的柱柱面的工程量并入墙面了,没有单独提出来突出墙面的柱: :软件直接将突出墙面的柱面工程量并入墙面了,同时还有单独提出突出墙面的柱面工程量(5)外墙上的零星构件处理:外墙外边线以外的零星构件的处理采用加一个减一个的方法处理错层问题1、错层如何处理？错层房间装饰如何处理？6、错层基础构件如何处理？答:根据图纸实际情况一般做法是利用子楼层来将错层划分出来处理装修2、同一楼层的标高不同，是否新建子楼层，子楼层上有坡屋面，该怎么处理？答：在首层根据地势情况不一样，底标高不在同一标高段上，而是分阶段的形式，一阶一阶上去。

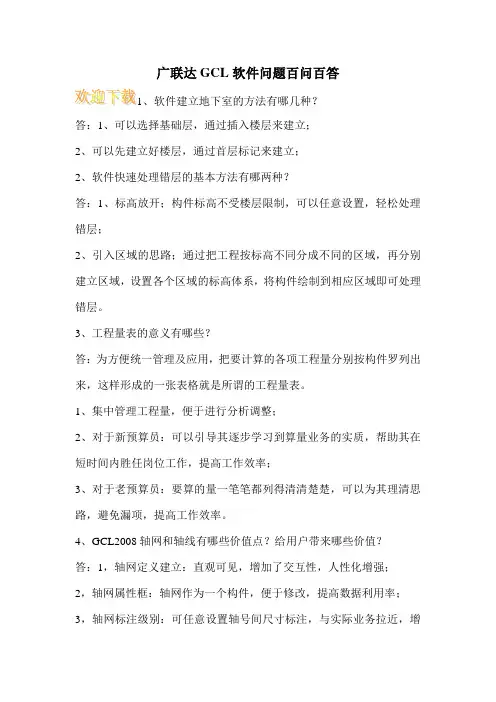

广联达GCL软件问题百问百答、软件建立地下室的方法有哪几种？答：1、可以选择基础层，通过插入楼层来建立；2、可以先建立好楼层，通过首层标记来建立；2、软件快速处理错层的基本方法有哪两种？答：1、标高放开；构件标高不受楼层限制，可以任意设置，轻松处理错层；2、引入区域的思路；通过把工程按标高不同分成不同的区域，再分别建立区域，设置各个区域的标高体系，将构件绘制到相应区域即可处理错层。

3、工程量表的意义有哪些？答：为方便统一管理及应用，把要计算的各项工程量分别按构件罗列出来，这样形成的一张表格就是所谓的工程量表。

1、集中管理工程量，便于进行分析调整；2、对于新预算员：可以引导其逐步学习到算量业务的实质，帮助其在短时间内胜任岗位工作，提高工作效率；3、对于老预算员：要算的量一笔笔都列得清清楚楚，可以为其理清思路，避免漏项，提高工作效率。

4、GCL2008轴网和轴线有哪些价值点？给用户带来哪些价值？答：1，轴网定义建立：直观可见，增加了交互性，人性化增强；2，轴网属性框：轴网作为一个构件，便于修改，提高数据利用率；3，轴网标注级别：可任意设置轴号间尺寸标注，与实际业务拉近，增加了工程图纸的可读性；4，轴号自动生成：轴号按开间、进深自动生成，满足更多实际图纸的编号原则，易用性增强；5，设置插入点：设置插入点可以对已经绘制的轴网生效，可以在轴网的任意点，GCL8.0只能在四个角点；6，轴网反向：可以快速的建立对称轴网，更加符合实际业务要求；7，辅轴在任意图层均可建立：方便用户操作，提高绘图效率；8，圆形辅轴：满足实际业务要求；9，修剪轴线：可以修剪轴线中间部分，易用性增强；10，批量修剪轴线、恢复轴线：可以快速编辑轴线，提高绘图效率；11，修改轴号：直接调整轴号，增强易用性，提高效率；12，修改轴距：直接调整轴距，增强易用性，提高效率；13，轴网复制、镜像：满足业务需求，提高绘图效率，增强易用性5．绘图区所有工具按钮均为灰色，不能使用不能绘制的原因选择的是相邻楼层或全部楼层，切换到当前楼层就可以了6.修改完构件标高以后，复制到其它楼层以后部分构件标高不会自动调整？主要原因是由于在GCL2008中构件标高分为绝对标高和相对标高设置两种，主要用途分为：。

广联达软件操作百问百答第一部分构件操作1、需要将当前楼层的同名称构件全部选中，如何操作？答：可使用“构件”菜单中的“按名称选择构件图元”（或点击“F3”按钮）功能，在弹出的界面内可按构件名称选择构件图元。

2、在墙体中新建女儿墙时选择构件按纽不可用，并点关闭时看不到新建的构件答：是因为楼层在基础层中或者在首层中（在软件中女儿墙要单独建立一层）4、窗台板在哪里做？答：窗台板可在窗中直接套定额可以不用画图，利用软件中的代码来处理也快。

比如可以用“窗子的宽度代码”再加上一些常数值或乘以常数就可以达到你想要的目的。

5、经常会遇到一些异型界面的柱和一些标准化的构件，每次还要重新画吗？答：软件提供了很多参数化的构件图元，用户可以自己选择，只要输如相应的参数即可。

6、散水能否自动扣台阶，显示时散水全都显示答：汇总计算后，可通过报表下拉菜单中的查看构件图元工程量计算式来查看散水是否扣除台阶所占面积。

7、为什么在首层中柱子有超高模板，在二层中就没有（首层和二层层高相同）答：超高模板是按支撑高度计算的，那就要考虑梁是多高8、为什么在构件属性中已经修改了墙体的标高，但在查看构件工程量时仍然按层高计算的呢？答：如果对画好的构件想修改它的黑色字体属性，就必须选中其构件进行修改，不能直接在构件管理中进行修改9、在墙中画旋转点是做什么用的？答：主要是处理短肢剪力墙的，点击画旋转点，点击第一个轴线交点，点击第二个轴线交点时会弹出窗口让输入长度，即短肢剪力墙的长度10、坡屋面板能处理吗？如何处理？答：能首先先把平板画好或布置好，再选中平板点击右键设置斜板，选中基准边再选择相应的抬起点（注意抬起点在点上）输入高度（正值向上抬、负值向下压）11、玻璃幕墙如何处理？答：部分墙体是玻璃幕墙的可以通过墙洞或单墙装修来处理12、软件中如何快速切换楼层？答：可以通过快捷建“ctrl”+“+”或“-”来实现快速切换楼层。

13、我画完了图形，但是不知道是否有错误的地方，怎么办？答：软件中提供了合法性检查的功能，可以快速查出绘图有问题的地方，并列出详细名称。

图形算量GCL8.0百问百答摘自：广联达服务新干线感谢广大用户的提问和分享。

1、定义现浇斜板是否可以超高本层板底标高，如不能又如何操作？答：不能，可以重新设定层高，以斜板的最高点到最低点为楼层层高，尽可能的考虑把当前层的墙、梁、柱以及斜板全部绘制到层高范围。

在定义好斜板后，注意其他构件的标高，可以通过三维显示来检查，发现不正确的进行调整。

2、参数化梁如何将L形倒过来为倒L形?答：只能通过新建异形梁来实现。

3、请问图形算量中地下室底板和墙侧的防水怎么处理？答：处理的方法是：（1）、底部用满基底面积，侧面用代码也可处理。

（2）、主要是墙侧面积，在地下室绘建筑面积计算后得到周长，在表格输入中用：周长×防水高度。

若外侧墙上有窗洞口可查看窗洞口的工程量，在表格输入中用：周长×防水高度-窗洞口面积。

（3）、对于满基上表面水平的防水部分，可以用负一层建筑面积整体偏移到防水层外侧，汇总计算后得建筑面积，在表格输入法中用：所得的建筑面积减地下室建筑面积的值，为水平防水面积。

（4）、注意负一层建筑面积要还原。

（5）、方法主要是利用建筑面积来当做计算器，计算水平投影构件的面积及周长等相关参数，在表格输入法中对相关参数，直接输入计算的结果或表达式。

5、软件计算外墙体积时候是否扣除与内墙相接的构造柱马牙差的体积？答：软件会自动考虑墙体与构造柱及马牙槎的扣减，只需要按照实际图纸绘制即可。

7、外墙工程量用单墙面装修套做法计算，但汇总时无看见工程量如何办？答：（1）单墙面装修新建分“新建内墙面装修”和“新建外墙面装修”两种，分别选用代码；（2）外墙面装修必须布置在外墙上，内墙面装修必须布置在房间内；关于软件中内外墙的判断是通过位置关系，墙是否封闭，是否存在天井。

9、框架结构工程中填充墙采用那种墙绘制？填充墙有砖墙、砌块，所以按材质定义好构件，用折线、直线、点加长度的方法来绘制就可以了。

是用普通墙还是间壁墙？这需要根据实际工程施工的做法来定义。

GGJ百问百答(一)1. 问：当提示框出现【此梁为非框架梁且以柱为支座，是否将其改为框架梁？】时，什么情况下改为框架梁？（1）从概念上就可理解，框架梁须与框架柱共同构成框架，共同抵抗水平力，属于结构体系范畴，因此框架梁须与框架柱形成刚结节点。

在总体受力上，除了受竖向荷载外，对水平荷载形成有效体系，因此框架梁就有很多构造措施。

梁与柱的线刚度之比大于5时，需按框架结构计算，框架梁与柱共同抵抗水平力；（2）非框架梁是在梁柱刚度之比小于5的时候相对定义的，按多跨连续梁计算，前者与柱的节点为刚结，后者是支撑在墙上或框架梁上，其支座按铰接考虑。

非框架梁主要承受竖向荷载，不提供水平刚度；（3）是否改为框架梁，最好以设计图纸为准，框架梁同非框架梁在软件中计算设置、节点设置稍有不同，取相应节点应以图纸、设计说明为准。

2. 问：框剪结构中，软件中框架梁端部同时有剪力墙和墙柱时，找支座的原则是什么？答：简单介绍软件中框架梁在上述情况下找支座的原则：（1）当框架梁绘制同端部组合构件相切时：1) 墙长≤墙柱长，以墙柱为支座；2) 墙长＞墙柱长，以剪力墙为支座。

（2）当框架梁绘制同端部组合构件相交时，都以墙柱为支座。

3. 问：剪力墙属性编辑器里的其它属性中的【压强筋】是什么钢筋？答：剪力墙中的其它属性，只是软件的一种设置。

剪力墙的垂直、水平钢筋和拉筋是结构中最基本的钢筋。

如果图纸中还存在一些特殊的、复杂的钢筋构造，那我们在处理的时候就可以在其它钢筋中添加，作用类似于单构件输入，并且在此添加的钢筋会汇总到相应的构件信息中，便于核查钢筋量。

其它属性中的压墙筋是指在剪力墙根部（筏板、梁板部位等）的墙水平筋、在楼层净高范围之外的水平筋和布置在暗梁箍筋外的钢筋，计算同剪力墙水平筋。

4. 问：剪力墙错开率为25%时，为什么上下层剪力墙属性一致，但是钢筋根数不一致？答：举例有1、2、3层剪力墙，若2层墙高为2m（较矮），此时软件计算考虑错开搭接，1层部分钢筋伸至2层后，2层同位置处剩余高度小于500，（墙垂直钢筋扣除所有需扣减的以及搭接外其长度必需大于500，否则将被其下层、或上层的取代）。

86472_⼴联达图形算量GCL8.0百问百答1、⽴樘距离是什么意思？⽴樘距离对内外装修是否有影响？答：⽴樘距离是指门窗中⼼线距离墙中⼼线的距离。

它会影响外墙装修的块料⾯积，但不影响外墙装修抹灰⼯程量。

2、门窗的框厚度对内墙抹灰是否有影响？答：门窗框厚度对内墙抹灰量没有影响，但对内墙块料⾯积有影响。

3、满基梁的顶标⾼默认在什么位置？答：如果没有地下室软件默认基础梁的顶标⾼为室内设计标⾼；如果有地下室软件默认基础梁的顶标⾼为地下室楼地⾯标⾼。

4、过梁和框架柱是否有扣减关系？答：过梁与框架柱没有扣减关系，如果遇到两者相交需要扣减⼯程量时要⼿⼯调整。

5、如果在定义⼤开挖时已经填写了⼯作⾯，画图时是画到⼯作⾯外边线还是画到⼯作⾯内边线？答：定义⼤开挖构件的时候如果在属性编辑器中填写了⼯作⾯宽度，那么在绘图的时候只要绘制到⼯作⾯内边线即可。

软件在计算的时候会⾃动考虑⼯作⾯宽度的；如果没有填写⼯作⾯宽度，那么在绘制的时候要绘制到⼯作⾯的外边线，这样软件会按照我们绘制的图元来计算构件⼯程量。

6、基础层画⼀道墙底标⾼默认在什么位置？答：在基础层绘制⼀道墙，软件默认的墙的底标⾼为基础底标⾼。

7、天棚抹灰⾯积是否扣除独⽴框架柱所占的⾯积？答：天棚抹灰⾯积不扣除独⽴框架柱所占⾯积，但天棚装饰⾯积扣。

8、软件⾥外墙⾯装修是计算到正负零还是室外地坪？答：软件在计算外墙装修时会⾃动考虑室内外地坪⾼差的。

9、台阶对外墙装修有⽆影响？答：软件没有考虑外墙与台阶相交部分的装修⼯程量，没有扣除。

10、散⽔和台阶有⽆扣减关系？怎样扣减？答：有扣减关系，当散⽔和台阶相交时，台阶的级别⼤于散⽔，所以散⽔会扣除台阶的⼯程量。

11、房⼼回填⼟软件如何计算？答：房⼼回填⼟可以利⽤⾸层房间地⾯积代码乘以房⼼回填⼟的厚度计算⼯程量。

12、阳台板是否计算到栏板外边？答：如果阳台是⽤栏板围成的，阳台板⾯积计算到栏板外边线。

13、为什么汇总计算后查看满基⼯程量与⼿⼯的对不上？答：因为软件默认的满基底标⾼为基础底标⾼，即与满基垫层的底标⾼重合，所以⼆者发⽣了扣减关系，只要根据图纸修改⼀下满基底标⾼，然后在重新汇总计算⼀下就可以了。

广联达安装算量知识问答
、为什么在安装识别单管荧光灯，把之前双管识别好的图例也改成单管的？位置也变了?
答: 软件会根据名称最后识别的图例作为这个名称的图例。

你肯定是识别单管荧光灯的时候没有新建，而是直接引用双管荧光灯这个构建了。

每个构建一定要新建，并进行对应，这样就不会出现上述症状了。

2、在GQI2011中，为什么导入CAD图的时候出现会另存为的窗口？
答：因为软件要对各楼层导入的CAD图纸在对应的楼层保存，所以要事先告诉软件图指保存的位置。

就会直接提示保存的界面，输入路径保存后，就直接可以导入CAD图即可。

3、管道相交，但没有生成通头。

答：这个问题不断有人问，有必要再拿出来做下总结。

可能有以下原因：1.系统类型不同；2.三维观察时，标高不同；3.可以试一试延伸水平管；
4.排除以上原因还没有通头，可以点生成通头功能。

4、导入的电子图，为什么是斜的？
答：你在三维状态下呢，切换到俯视即可。

百问百答1、楼板上有平面保温，用了投影面积做为保温的计算，但是汇总计算以后没有工程量，这是什么原因？答：软件中当板做为组合构件使用时“投影面积”才出工程量，比如将板定义成组合楼梯的平台板、阳台的顶板或底板时，板的“投影面积”才出工程量。

2、怎样将墙底标高与基础的顶标高快速相交？答：将墙属性中的起点和终点的底标高改为“基础顶标高”即可，这样墙的底标高会自动延伸到基础顶标高处。

3、我两个工程的部分构件做法都相同，我用构件存档将第一个存档后，在第一个工程里能用构件提取，但是在第二个工程在提取的时候就没有内容了，如何解决呢？答：构件存档以后，软件默认的存档路径是：我的文档\GrandSoft Projects\GCL\9.0，存档时也可以自己选择存放路径。

4、飘窗上的过梁布置时怎么到了下面，在属性中定义的是洞口上方？答：过梁属性中“位置”是私有属性，对于绘制好的过梁，先选中图元，然后再在属性中将“位置”改成“洞口上方”即可。

5、大开挖土方，混凝土喷锚的面积.我在那个计算式里能看到?答：大开挖构件绘图并汇总计算后有“侧面面积”工程量，可以利用这个代码套取相应的做法即可。

6、基础梁属性中起点顶标高和终点顶标高可以选择“基础底标高加梁高”，这个选项是什么意思？答：“基础底标高加梁高”即基础梁底与其相交的基础底平齐。

7、请问我用天津的图形算量计算规则做的工程，可以把导出成四川图形算量计算规则吗？答：可以。

只要你的加密锁中有四川图形算量的计算规则，电脑中装了四川图形算量的计算规则，然后先打开天津的图形算量计算规则，在软件左上角文件有个“导出GCL工程”，如图，然后把工程的计算规则选成四川的保存即可，然后再打开保存的工程就是四川的规则了。

8、现在图形算量软件2008除了我们保存的文件外还有其他的备份没有？答：我的文档\GrandSoft Projects\GCL\9.0\Backup，Backup文件夹中有备份文件。

广联达图形算量一、1、一个房间出现不同材质的墙，怎样能把他们的装修面积分开？答：房间构件的工程量代码中提供了按材质划分的墙面装修工程量：只要在建立房间构件时，套取相应的子目，然后选择正确的工程量代码即可。

注意：若房间中的某一面墙为分层墙，分层墙的墙面装修工程量是按照底层墙材质计算的。

2、女儿墙压顶如何处理？答：女儿墙压顶可以利用圈梁来代替，建立一个圈梁构件，但名称命名为女儿墙压顶，做法也套压顶子目。

这里有一点需要注意，圈梁在计算模板面积的时候只计算两侧的，但压顶需要计算底模，所以我们在计算模板的时候要自己手工编辑一下工程量代码，把压顶底侧的模板加进去即可。

3、关于独立柱的粉刷软件怎么处理？答：在房间构件中有独立柱的周长工程量代码，所以我们在计算独立柱粉刷工程量时要在房间里计算。

即若要计算独立柱的粉刷工程量我们就要建立房间构件把独立柱围在房间里。

注意在套工程量代码时需要手工编辑一下，用独立柱的周长乘粉刷高度即可。

4、升级以后的图形算量软件，每一层的构件都的单独套定额，名称相同的可以复制到其他层里面，如果从钢筋里面导入图形的，每一层梁名称都不相同，是否都得在每一层里面单独套用定额，有没有什么简单的方法？而且还得每一层检查，原来只在构件管理中套用一层就可以了，相对繁琐多了，有没有什么更好得方法，套定额快速一些？答：可以使用做法刷的功能进行全楼统一套取；或者可以用“构件层复制”功能。

并且在构件属性中有“过滤”功能，可过滤出未套定额子目的构件；说明：图形分层主要是为了与钢筋相同，这样学习起来比较简单，并且，对于砼标高不同的情况处理也是比较简单的。

5、如何画断面是直角梯形的墙？答：目前软件不能直接处理这种形状的墙体，若一定要用软件来计算它的体积我们可以把这道墙放倒，可以利用板来代替计算，墙体积长度为板厚，墙的断面即为板的形状，利用这种方式可以计算出墙体积，若墙上有门窗洞可以用板洞来代替。

但其他构件需要自己手工扣减。

广联达图形‎算量GCL‎8.0百问百答‎一、1、一个房间出‎现不同材质‎的墙，怎样能把他‎们的装修面‎积分开？答：房间构件的‎工程量代码‎中提供了按‎材质划分的‎墙面装修工‎程量：只要在建立‎房间构件时‎，套取相应的‎子目，然后选择正‎确的工程量‎代码即可。

注意：若房间中的‎某一面墙为‎分层墙，分层墙的墙‎面装修工程‎量是按照底‎层墙材质计‎算的。

2、女儿墙压顶‎如何处理？答：女儿墙压顶‎可以利用圈‎梁来代替，建立一个圈‎梁构件，但名称命名‎为女儿墙压‎顶，做法也套压‎顶子目。

这里有一点‎需要注意，圈梁在计算‎模板面积的‎时候只计算‎两侧的，但压顶需要‎计算底模，所以我们在‎计算模板的‎时候要自己‎手工编辑一‎下工程量代‎码，把压顶底侧‎的模板加进‎去即可。

3、关于独立柱‎的粉刷软件‎怎么处理？答：在房间构件‎中有独立柱‎的周长工程‎量代码，所以我们在‎计算独立柱‎粉刷工程量‎时要在房间‎里计算。

即若要计算‎独立柱的粉‎刷工程量我‎们就要建立‎房间构件把‎独立柱围在‎房间里。

注意在套工‎程量代码时‎需要手工编‎辑一下，用独立柱的‎周长乘粉刷‎高度即可。

在GCL8‎.0 1551版‎本中柱构件‎中增加了柱‎截面周长代‎码，在这个版本‎中我们就可‎以直接在柱‎构件中处理‎独立柱的粉‎刷工程量。

GCL8.0 1551版‎本在房间和‎柱构件中都‎可以处理独‎立柱的粉刷‎工程量。

4、升级以后的‎图形算量软‎件，每一层的构‎件都的单独‎套定额，名称相同的‎可以复制到‎其他层里面‎，如果从钢筋‎里面导入图‎形的，每一层梁名‎称都不相同‎，是否都得在‎每一层里面‎单独套用定‎额，有没有什么‎简单的方法‎？而且还得每‎一层检查，原来只在构‎件管理中套‎用一层就可‎以了，相对繁琐多‎了，有没有什么‎更好得方法‎，套定额快速‎一些？答：可以使用做‎法刷的功能‎进行全楼统‎一套取；或者可以用‎“构件层复制‎”功能。

并且在构件‎属性中有“过滤”功能，可过滤出未‎套定额子目‎的构件；说明：图形分层主‎要是为了与‎钢筋相同，这样学习起‎来比较简单‎，并且，对于砼标高‎不同的情况‎处理也是比‎较简单的。
