旋涡式鼓风机参数1. 简介旋涡式鼓风机是一种常用于工业领域的风机设备，通过旋转叶轮产生离心力，将气体或空气吸入并压缩。
本文将详细介绍旋涡式鼓风机的参数及其相关知识。
2. 工作原理旋涡式鼓风机的工作原理是通过叶轮的高速旋转产生离心力，使气体或空气被吸入并压缩。
其主要组成部分包括电动机、叶轮、进气口和出气口等。
3. 参数说明3.1 风量风量是指单位时间内通过鼓风机的气体或空气体积。
常用单位为立方米/小时（m³/h）或立方英尺/分钟（CFM）。
在选择鼓风机时，需要根据具体需求确定所需的风量。
3.2 压力压力是指鼓风机所能提供的气体或空气的静态压力。
常用单位为帕斯卡（Pa）或英寸水柱（inH2O）。
在选择鼓风机时，需要根据所需的压力确定合适的型号。
3.3 功率功率是指鼓风机运行所需的电力。
常用单位为千瓦（kW）或马力（HP）。
在选择鼓风机时，需要考虑所需的功率以及电源供应能力。
3.4 转速转速是指鼓风机叶轮的旋转速度。
常用单位为转/分钟（RPM）。
在选择鼓风机时，需要根据具体应用确定合适的转速范围。
3.5 噪音噪音是指鼓风机运行时产生的声音。
常用单位为分贝（dB）。
在选择鼓风机时，需要考虑工作环境对噪音的要求，选择合适的噪音水平。
3.6 效率效率是指鼓风机将电能转化为气体或空气能量的比例。
常用单位为百分比（%）。
高效率的鼓风机可以降低能源消耗和运行成本。
4. 鼓风机类型旋涡式鼓风机有多种类型，常见的包括单级旋涡式鼓风机、双级旋涡式鼓风机和多级旋涡式鼓风机等。
不同类型的鼓风机适用于不同的工作条件和需求。
5. 应用领域旋涡式鼓风机广泛应用于工业领域，常见的应用包括： - 空气循环和通风系统 - 污水处理和污水曝气 - 化工生产过程中的气体输送和压缩 - 热处理设备中的热风循环6. 选型与安装注意事项在选择旋涡式鼓风机时，需要考虑以下因素： - 所需的风量和压力 - 工作环境条件（温度、湿度等） - 噪音要求 - 功率和电源供应能力在安装旋涡式鼓风机时，需要注意以下事项： - 安装位置要保证良好的通风条件，避免过热或过冷 - 鼓风机与管道之间要有适当的连接件，确保密封性能 - 定期检查和清洁鼓风机以保持其正常运行7. 维护与保养为了确保旋涡式鼓风机的正常运行，需要进行定期维护和保养，包括： - 清洁叶轮和进出风口 - 检查电机和传动装置的运行情况 - 检查连接件和密封性能 - 定期更换润滑油和滤芯8. 常见故障与排除旋涡式鼓风机常见的故障包括： - 电机无法启动或运行异常 - 噪音过大或异响 - 风量和压力下降等对于这些故障，可以采取以下排除方法： - 检查电源供应是否正常 - 清洁叶轮和进出风口，确保通畅 - 检查传动装置是否松动或损坏9. 参考资料1.[旋涡式鼓风机技术参数与选型指南](2.[旋涡式鼓风机维护手册](以上是关于旋涡式鼓风机参数的详细介绍，希望能对读者有所帮助。
通常一款漩涡风机参数最重要的是参考压力和流量，因为我们使用高压风机的用途无非就是其高压力和大流量和漩涡风机吸风功能：其他的参数也不过是不同的型号和不同的功率、风力大小等。
高压漩涡风机参数选型分为２个步骤：
1、风机的主要用途是什么，高压漩涡风机适不适用，因为高压漩涡风机是吹吸两用的，但吸力和吹的力度不是相等的，所以要确定哪种用途；
2、确定好上个步骤后，根据数值来选取对应的风机曲线图，再根据曲线图选择风机型号。
高压漩涡风机的参数，因为每个公司具体型号及参数都不一样，所以无法确定具体的参数标准。
但大同小异。
美其乐2GH系列的有：210H06、210H16、220H26、230H06、230H26、310H06、310H16、320H36、330H06、330H16、、、、、、一直到2GH940H37、940H47。
美其乐4GH系列的有：210v75、220v75、310v75、320v75、410a41、210h16、310h16......一直到620h57、630h67。
数据越大，功率、风量、吸力也就越大
各型号后３位数为电机电压，分为Ｈ＝380Ｖ三相电，Ａ＝220Ｖ等
高压漩涡风机采用一次性压铸成型，外型精美，加之汽车烤漆，与进口
风机不相上下。
选型实例：要求：Q= 23612 m 3/h P= 5761 Pa选型步骤：1. 求比转速（n s ）,初步确定风机的型号1234Q n n s P = Q — 流量 （m 3/s ）P — 全压 （Pa ） 12(23612/3600)*34(5761/9.81)n n s = = * n(由于电机的转速一般为2900、1450、960、735r/min 几种，尽量取大的转速，这样可以减小风机的外形尺寸，另从风机压力上看这是一台高压风机，所以选2900和1450两种转速进行选形)n s1= (n=2900r/min)n s2= (n=1450r/min)根据计算所得的两种比转速可确定a) 当n=2900 r/min 时可选用4-62型风机b) 当n=1450 r/min 时可选用9-26型风机2. 确定风机的叶轮外径（D ）根据风机的压力系数公式：2ψπρ60PDn =⎛⎫ ⎪⎝⎭P — 全压 （Pa ）D — 叶轮直径 （m 3/s ）n — 叶轮转速 （r/min ）ρ— 介质密度 （kg/m 3）推算： 1260πψρP D n ⎛⎫= ⎪⎝⎭ 则：1 1.4445D m == （n=2900，4-62）20.96D m == （n=1450，9-26） 由此计算结果可判断：a) 当n=2900 r/min 时可选用4-62型机座号为15的风机 b) 当n=1450 r/min 时可选用9-26型机座号为10的风机 再根据经济性的考虑，选用9-26-10的风机。
3. 风机功率的确定轴功率 102ηQ P N ⋅=⋅ 23612/36005761/9.811020.847.2kw⨯=⨯= 启动功率 N e == kw。
风机选型的计算公式风机流量及流量系数[字号:大中小] 2013-06-19 阅读次数：94151、标准状态：指风机的进口处空气的压力P=101325Pa，温度t=20℃，相对湿度φ=50%的气体状态。
2、指定状态：指风机特指的进气状况。
其中包括当地大气压力或当地的海拔高度，进口气体的压力、进口气体的温度以及进口气体的成份和体积百分比浓度。
3、风机流量及流量系数流量：是指单位时间内流过风机进口处的气体容积。
用Q表示，通常单位：m3/h或m3/min。
流量系数：φ=Q/（900πD22×U2）式中：φ：流量系数 Q：流量，m3/hD2：叶轮直径，mU2：叶轮外缘线速度，m/s（u2=πD2n/60）4、风机全压及全压系数：风机全压：风机出口截面上的总压与进口截面上的总压之差。
用PtF表示，常用单位：Pa 全压系数:ψt=KpPtF/ρU22式中, ψt:全压系数Kp:压缩性修正系数PtF:风机全压,Pa ρ:风机进口气体密度,Kg/m^3 u2：叶轮外缘线速度，m/s5、风机动压：风机出口截面上气体的动能所表征的压力，用Pd表示。
常用单位：Pa6、风机静压：风机的全压减去风机的动压，用Pj表示。
常用单位：Pa7、风机全压、静压、动压间的关系：风机的全压（PtF）=风机的静压（Pj）+风机的动压（Pd）8、风机进口处气体的密度：气体的密度是指单位容积气体的质量，用ρ表示，常用单位：Kg/m39、风机进口处气体的密度计算式：ρ=P/RT式中：P：进口处绝对压力，Pa R：气体常数，J/Kg·K。
与气体的种类及气体的组成成份有关。
T：进口气体的开氏温度，K。
与摄氏温度之间的关系：T=273+t10、标准状态与指定状态主要参数间换算：流量：ρQ=ρ0Q0全压：PtF/ρ= PtF0/ρ0内功率：Ni/ρ= Ni0/ρ0注：式中带底标"0"的为标准状态下的参数，不带底标的为指定状态下的参数。
风机参数选型ws排烟应用总装地坑排烟1线和2线：一、流量的计算：参数：1、出风口长0.4m；宽0.4m。
2、出风风速：5m/s3、出风口数量：18个总VOLUME=18*0.4m*0.4m*5m/s=18*(5*0.4*0.4*3600)m3/h=51840 m3/h二、全压的确定参数：1、流量：51840 m3/h2、全程平均风速7m/s根据上海通用风机厂提供的样本上性能曲线图表，查表得知全压为800Pa左右。
三、风机型号的确定参数：1、流量：51840 m3/h2、全压：800Pa左右根据上海通用风机厂提供的样本上离心通用风机性能表，查表确定风机型号为T4-72-18E 风机参数：1、转速：420r/min2、流量：51492m3/h3、全压：861Pa4、静压：831Pa5、内效率：78％6、所需功率：18.95kw7、电机：Y225M-22-8总装尾气收排系统A线（2029）和B线（2030）：一、发动机每小时排出废气量Q的计算Q=0.036×n×v 见德国Fisher尾气抽排系统设计手册式中：Q—每小时每辆车排出的废气量M3/Hn—发动机在下线时的转速,此处取2500转/分v—发动机排量,标书告知最大14升Q=0.036×2500×14=1260M3/H二、流量的确定3个吸烟罩每小时进风量为1260M3/H×3=3780M3/H，系统漏风系数1.6则风机总风每小时3780×1.6=6048M3/H三、全压的确定参数：1、流量：6048m3/h2、全程平均风速7m/s根据上海通用风机厂提供的样本上性能曲线图表，查表得知全压为1100Pa左右。
四、风机型号的确定参数：1、流量：6048 m3/h2、全压：1100Pa左右根据上海通用风机厂提供的样本上离心通用风机性能表，查表确定风机型号为T4-72-6A风机参数：1、转速：1450r/min2、流量：6352m3/h3、全压：1142Pa4、静压：1105Pa5、内效率：75％6、所需功率：3.21kw7、电机：Y112M-4-4车架车间地坑排烟1线和2线：一、流量的计算：参数：1、出风口长0.4m；宽0.4m。
风机选型计算公式1、标准状态：指风机的进口处空气的压力P=101325Pa，温度t=20℃，相对湿度φ=50%的气体状态。
2、指定状态：指风机特指的进气状况。
其中包括当地大气压力或当地的海拔高度，进口气体的压力、进口气体的温度以及进口气体的成份和体积百分比浓度。
3、风机流量及流量系数3.1、流量：是指单位时间内流过风机进口处的气体容积。
用Q表示，通常单位：m3/h或m3/min。
3.2、流量系数：φ=Q/（900πD22×U2）式中：φ：流量系数Q：流量，m3/hD2：叶轮直径，mU2：叶轮外缘线速度，m/s（u2=πD2n/60）4、风机全压及全压系数：4.1、风机全压：风机出口截面上的总压与进口截面上的总压之差。
用PtF表示，常用单位：Pa4.2、全压系数:ψt=KpPtF/ρU22式中, ψt:全压系数Kp:压缩性修正系数PtF:风机全压,Pa ρ:风机进口气体密度,Kg/m^3u2：叶轮外缘线速度，m/s5、风机动压：风机出口截面上气体的动能所表征的压力，用Pd表示。
常用单位：Pa6、风机静压：风机的全压减去风机的动压，用Pj表示。
常用单位：Pa7、风机全压、静压、动压间的关系：风机的全压（PtF）=风机的静压（Pj）+风机的动压（Pd）8、风机进口处气体的密度：气体的密度是指单位容积气体的质量，用ρ表示，常用单位：Kg/m39、风机进口处气体的密度计算式：ρ=P/RT式中：P：进口处绝对压力，Pa R：气体常数，J/Kg·K。
与气体的种类及气体的组成成份有关。
T：进口气体的开氏温度，K。
与摄氏温度之间的关系：T=273+t10、标准状态与指定状态主要参数间换算：10.1、流量：ρQ=ρ0Q010.2、全压：PtF/ρ= PtF0/ρ010.3、内功率：Ni/ρ= Ni0/ρ0注：式中带底标“0”的为标准状态下的参数，不带底标的为指定状态下的参数。
11、风机比转速计算式：Ns=5.54 n Q01/2/(KpPtF0)3/4式中：Ns：风机的比转速，重要的设计参数，相似风机的比转速均相同。

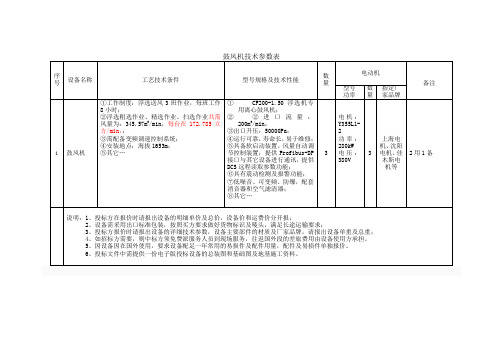

鼓风机技术参数主要设备的技术参数名 称 单 位备 注鼓风机设备型号 TURBOMAX150制造商 韩国TUROBMAXCO.,LTD鼓风机设计使用寿命 20年以上结构形式 单级高速涡轮鼓风机叶轮级数 单级输送介质 空气外形尺寸 mm 850*1700*1250最大起重重量 KG 750KG土建承载量要求 KG 1000KG单台鼓风机占地面积 ㎡ 1.445㎡锥管出口端连接管径 mm 250mm安装所需提升高度 mm 200mm安装地点 污水处理厂鼓风机房冷却方式 采用风冷方式轴承类型 空气悬浮轴承轴承设计寿命 20,000次启动驱动方式 永磁高速电机变频驱动控制方式 采用变频调速控制。
可以提供多种控制模式，包括：流量控制模式、风压控制模式、DO控制模式、转速控制模式以及手动控制模式。
变频器品牌 德国KEB叶轮端观察旋转方向 逆时针材料机箱 喷漆钢板鼓风机风筒 铝合金涡壳 高级铝合金（A356）叶轮 高级铝合金（AL7075）轴 钛合金SCM440性能平均工作环境（温、湿度）10℃、80%极端工作环境（温、湿度）36℃、100%主轴转速 r/min 24000额定风量 M³/min 100名 称 单 位备 注出口压力（标准态） bar 0.4流量调节结构形式 变频调节流量可调范围 ％ 45% ~ 100%％ 85%标准条件下100%满负荷时风机的绝对总效率标准条件下50%~100%负％ 80% ~ 85%荷时风机的绝对总效率噪音等级 dB(A) 距鼓风机１米处测定小于80 dB电机 PMSM永磁同步电机型号 MAX150制造商 TUROMAXCOL.,LTD标准 TURBOMAX防护等级 IP55绝缘等级 H级电机功率因素 ≥0.95电机效率应 ≥95％电机额定功率 kW 110kwkw 90kw设计条件下100%满负荷时电机输出端轴功率额定电压 V 380 V额定频率 Hz 0 ~ 500 Hz全负荷电流 A 200A鼓风机出厂检测项目 风量、风压、噪声、温升、叶轮120%超负荷、抗震、耐高温。
鼓风机型号及参数大全鼓风机是一种用于输送气体、增压、通风等工业领域的设备，其种类繁多，参数也各异。
本文将介绍几种常见的鼓风机型号及其参数，以供大家参考选择。
一、离心鼓风机。
离心鼓风机是一种常见的鼓风机型号，其主要特点是结构简单、运行可靠、噪音小、效率高。
离心鼓风机的型号通常以字母和数字的组合来表示，如C4-72，其中"C"代表离心式，"4"代表叶轮直径，"72"代表叶轮的压力。
参数方面，离心鼓风机的风量范围一般在500~100000m³/h，风压范围在300~15000Pa，功率范围在0.75~500kW。
二、轴流鼓风机。
轴流鼓风机是另一种常见的鼓风机型号，其主要特点是结构紧凑、噪音低、效率高。
轴流鼓风机的型号通常以字母和数字的组合来表示，如T35-11，其中"T"代表轴流式，"35"代表叶轮直径，"11"代表叶轮的压力。
参数方面，轴流鼓风机的风量范围一般在1000~100000m³/h，风压范围在100~1000Pa，功率范围在1.1~315kW。
三、混流鼓风机。
混流鼓风机是一种介于离心鼓风机和轴流鼓风机之间的型号，其主要特点是结构紧凑、效率高、噪音低。
混流鼓风机的型号通常以字母和数字的组合来表示，如Q5-72，其中"Q"代表混流式，"5"代表叶轮直径，"72"代表叶轮的压力。
参数方面，混流鼓风机的风量范围一般在500~100000m³/h，风压范围在300~1500Pa，功率范围在0.75~500kW。
四、无油鼓风机。
无油鼓风机是一种特殊的鼓风机型号，其主要特点是无需添加润滑油、维护简单、适用于对气体纯度要求高的场合。
无油鼓风机的型号通常以字母和数字的组合来表示，如2BW-150，其中"2BW"代表无油式，"150"代表叶轮的直径。
