【CN209855084U】一种热熔式防水卷材的铺贴装置【专利】

防水卷材热熔铺贴装置的研制发布时间：2022-05-27T05:11:20.380Z 来源：《建筑实践》2022年第41卷第2月第3期作者：孟凡杰[导读] 工业及民用建筑往往涉及防水的大面积铺贴情况现场基本采用人工铺贴的方式进行施孟凡杰天元建设集团有限公司山东省临沂市276003摘要：工业及民用建筑往往涉及防水的大面积铺贴情况现场基本采用人工铺贴的方式进行施工。

工人需要在极短的时间内进行滚铺、炙烤、碾压、移动燃气装置等多道工序的施工，一方面增加了工人的劳动强度，另一方面人工铺贴防水的时间相应较长。

研发一种通过机械一体化进行防水铺贴的装置非常有必要。

工程概况：沂水县杨家庄子片区（二期）棚改项目，位于临沂市沂水县沂蒙山西路以北，西城一路以西。

本项目共由8栋住宅楼、配套公寓、社区服务中心、幼儿园、商业及地下车库组成，是一处集住宅、配套服务与商业为一体的综合体工程。

筏板及车库顶板建筑面积共计约为1.95万平方米，设计要求全部采用热熔法铺贴SBS防水卷材。

防水铺贴体量大、工期节点紧张，给项目施工带来严格的考验。

因此，我们决定研发一种通过机械一体化进行防水铺贴的装置。

我们决定对现有的建筑工程设备进行借鉴、改进、研发。

利用压路机的滚轮碾压装置原理来对铺贴热熔完的防水卷材进行压实。

卷材热熔铺贴机械化装置可运用沥青灌封机的结构原理进行整体设计，实现机械的便捷一体化。

由此，我们通过借鉴“沥青防水卷材热熔铺贴设备”、“小型压路机”、“手推式沥青灌缝机”及 “简易化防水热熔铺贴装置”的工作原理和外观设计。

一、选用方形钢管作为主框架材料。

方形钢管具有良好的承载力焊接面大，框架结构稳定。

采用焊接方式连接，整个框架体系坚实牢固，满足稳定性要求。

依据施工方案需求，详细列出所需材料明细；从施工现场挑选材料，不使用生锈钢管，缺少的从就近市场采购；依据GB1804对所进场使用的材料进行仔细检查、验收。

二、安装定向轮+万向轮。

前轮两个定向轮+后轮两个万向轮，与地面摩擦力适中，具有能够使设备平稳移动，且方向可随意调节。

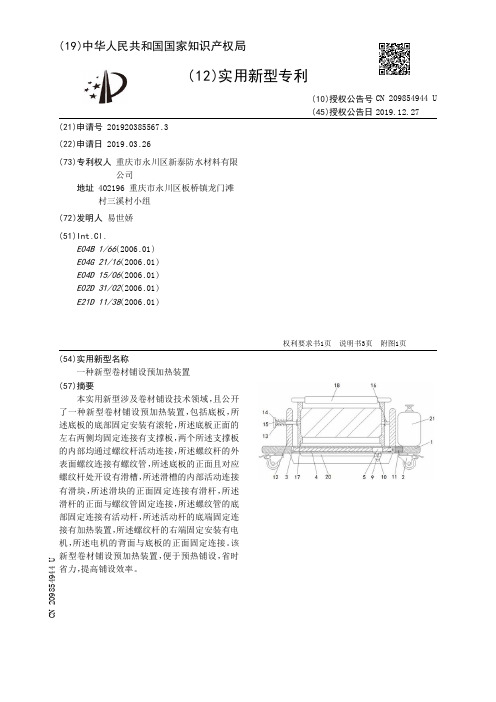

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920385567.3(22)申请日 2019.03.26(73)专利权人 重庆市永川区新泰防水材料有限公司地址 402196 重庆市永川区板桥镇龙门滩村三溪村小组(72)发明人 易世娇　(51)Int.Cl.E04B 1/66(2006.01)E04G 21/16(2006.01)E04D 15/06(2006.01)E02D 31/02(2006.01)E21D 11/38(2006.01)(54)实用新型名称一种新型卷材铺设预加热装置(57)摘要本实用新型涉及卷材铺设技术领域，且公开了一种新型卷材铺设预加热装置，包括底板，所述底板的底部固定安装有滚轮，所述底板正面的左右两侧均固定连接有支撑板，两个所述支撑板的内部均通过螺纹杆活动连接，所述螺纹杆的外表面螺纹连接有螺纹管，所述底板的正面且对应螺纹杆处开设有滑槽，所述滑槽的内部活动连接有滑块，所述滑块的正面固定连接有滑杆，所述滑杆的正面与螺纹管固定连接，所述螺纹管的底部固定连接有活动杆，所述活动杆的底端固定连接有加热装置，所述螺纹杆的右端固定安装有电机，所述电机的背面与底板的正面固定连接。

该新型卷材铺设预加热装置，便于预热铺设，省时省力，提高铺设效率。

权利要求书1页 说明书3页 附图1页CN 209854944 U 2019.12.27C N 209854944U权　利　要　求　书1/1页CN 209854944 U1.一种新型卷材铺设预加热装置，包括底板(1)，其特征在于：所述底板(1)的底部固定安装有滚轮(2)，所述底板(1)正面的左右两侧均固定连接有支撑板(3)，两个所述支撑板(3)的内部均通过螺纹杆(4)活动连接，所述螺纹杆(4)的外表面螺纹连接有螺纹管(5)，所述底板(1)的正面且对应螺纹杆(4)处开设有滑槽(6)，所述滑槽(6)的内部活动连接有滑块(7)，所述滑块(7)的正面固定连接有滑杆(8)，所述滑杆(8)的正面与螺纹管(5)固定连接，所述螺纹管(5)的底部固定连接有活动杆(9)，所述活动杆(9)的底端固定连接有加热装置(10)，所述螺纹杆(4)的右端固定安装有电机(11)，所述电机(11)的背面与底板(1)的正面固定连接，所述底板(1)顶部的左右两侧均固定连接有连接板(12)，左侧所述连接板(12)的内部活动连接有第一卡杆(13)，所述连接板(12)的左侧固定连接有弹簧(14)，所述弹簧(14)的左侧固定安装有卡板(15)，所述第一卡杆(13)的左端与卡板(15)固定连接，右侧所述连接板(12)的左侧固定连接有第二卡杆(16)，所述底板(1)的顶部且位于连接板(12)的背面固定安装有推杆(17)，所述推杆(17)的顶部固定连接有把手(18)，所述底板(1)的内部开设有开槽(19)，所述开槽(19)的内部固定安装有传动组件(20)，所述底板(1)的顶部且位于连接板(12)的右侧固定安装有储气罐(21)。

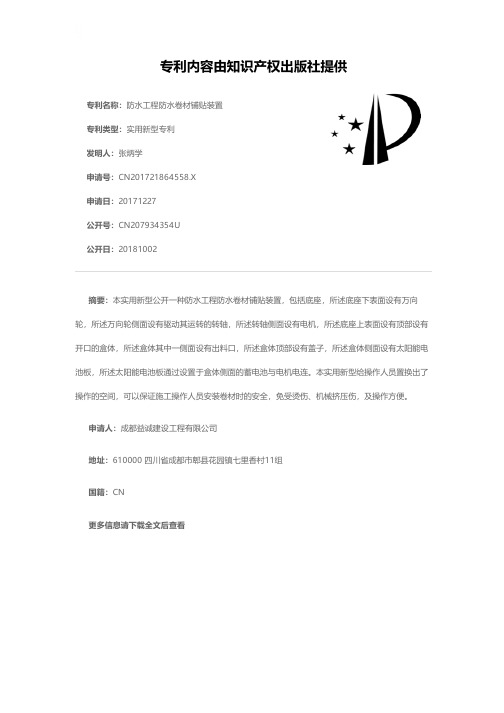

专利名称：防水工程防水卷材铺贴装置专利类型：实用新型专利
发明人：张炳学
申请号：CN201721864558.X
申请日：20171227
公开号：CN207934354U
公开日：
20181002
专利内容由知识产权出版社提供
摘要：本实用新型公开一种防水工程防水卷材铺贴装置，包括底座，所述底座下表面设有万向轮，所述万向轮侧面设有驱动其运转的转轴，所述转轴侧面设有电机，所述底座上表面设有顶部设有开口的盒体，所述盒体其中一侧面设有出料口，所述盒体顶部设有盖子，所述盒体侧面设有太阳能电池板，所述太阳能电池板通过设置于盒体侧面的蓄电池与电机电连。

本实用新型给操作人员置换出了操作的空间，可以保证施工操作人员安装卷材时的安全，免受烫伤、机械挤压伤，及操作方便。

申请人：成都益诚建设工程有限公司
地址：610000 四川省成都市郫县花园镇七里香村11组
国籍：CN
更多信息请下载全文后查看。

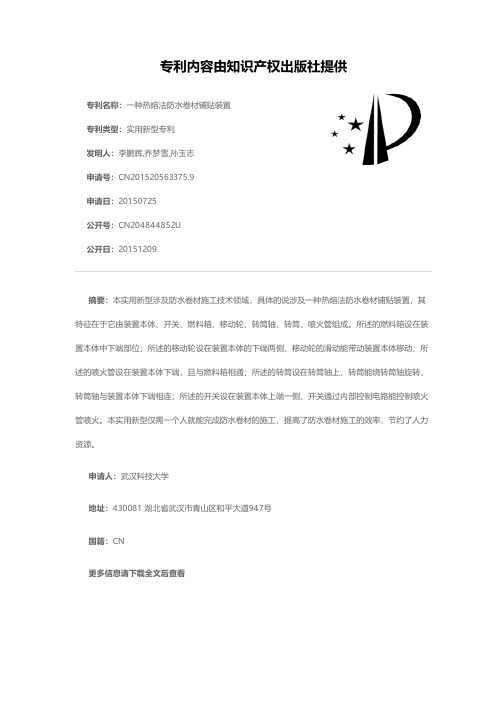

专利名称：一种热熔法防水卷材铺贴装置专利类型：实用新型专利
发明人：李鹏辉,乔梦雪,孙玉志
申请号：CN201520563375.9
申请日：20150725
公开号：CN204844852U
公开日：
20151209
专利内容由知识产权出版社提供
摘要：本实用新型涉及防水卷材施工技术领域，具体的说涉及一种热熔法防水卷材铺贴装置，其特征在于它由装置本体、开关、燃料箱、移动轮、转筒轴、转筒、喷火管组成。

所述的燃料箱设在装置本体中下端部位；所述的移动轮设在装置本体的下端两侧，移动轮的滑动能带动装置本体移动；所述的喷火管设在装置本体下端，且与燃料箱相通；所述的转筒设在转筒轴上，转筒能绕转筒轴旋转，转筒轴与装置本体下端相连；所述的开关设在装置本体上端一侧，开关通过内部控制电路能控制喷火管喷火。

本实用新型仅需一个人就能完成防水卷材的施工，提高了防水卷材施工的效率，节约了人力资源。

申请人：武汉科技大学
地址：430081 湖北省武汉市青山区和平大道947号
国籍：CN
更多信息请下载全文后查看。

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920289898.7(22)申请日 2019.03.07(73)专利权人 云南海燕防水材料有限公司地址 650000 云南省昆明市经开区阿拉街道办事处高坡居委会(72)发明人 孟庆荣　(74)专利代理机构 北京联瑞联丰知识产权代理事务所(普通合伙) 11411代理人 郑自群(51)Int.Cl.E04D 15/06(2006.01)(54)实用新型名称防水卷材铺设装置(57)摘要本实用新型公开了防水卷材铺设装置，传动箱内部设有主动轮、从动轮、拉辊和第一压实轮，主动轮另一侧连接有电机；拉辊和第一压实轮均通过轴固定在传动箱的箱体；从动轮在主动轮的下方，拉辊在主动轴旋转方向的末端；第一压实轮为传动箱的后轮；传动箱运行末端末端设有第二压实轮；第一压实轮靠近主动轮方向固定设有水平豁口。

本装置设有从动轮和主动轮，主动轴上套设防水卷材，从动轴上套设隔离层，通过齿轮传动可将隔离层和防水层进行分离，且节省动能和人力；设有水平豁口，能够定位防水卷材，增强铺设的平整度；本铺设装置结构简单，操作性强。

权利要求书1页 说明书2页 附图2页CN 209837512 U 2019.12.24C N 209837512U权　利　要　求　书1/1页CN 209837512 U1.一种防水卷材铺设装置，其特征在于：包括轮动的传动箱，所述传动箱内部设有主动轮、从动轮、拉辊和第一压实轮，所述主动轮的一侧中心连接有主动轴，所述从动轮的中心连接有从动轴，所述主动轴与从动轴相互平行；所述主动轮另一侧连接有电机；所述拉辊和第一压实轮均通过轴固定在所述传动箱的箱体；从动轮在所述主动轮的下方，所述拉辊在主动轴旋转方向的末端；所述第一压实轮为所述传动箱的后轮；所述传动箱运行末端末端设有第二压实轮；所述第一压实轮靠近所述主动轮方向固定设有水平豁口。

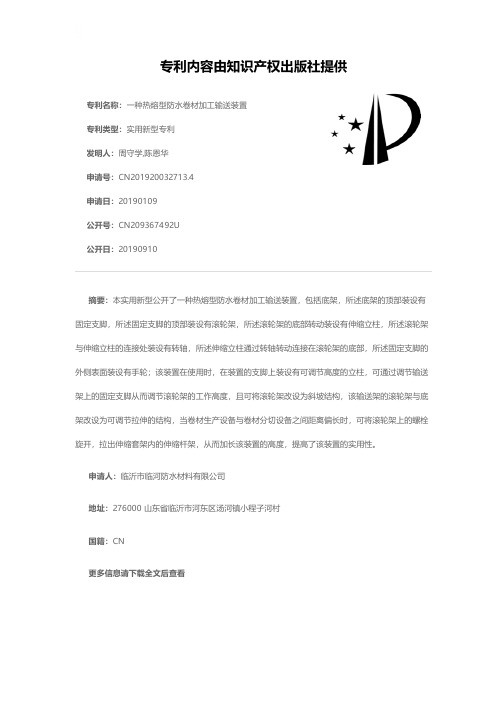

专利名称：一种热熔型防水卷材加工输送装置专利类型：实用新型专利
发明人：周守学,陈恩华
申请号：CN201920032713.4
申请日：20190109
公开号：CN209367492U
公开日：
20190910
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种热熔型防水卷材加工输送装置，包括底架，所述底架的顶部装设有固定支脚，所述固定支脚的顶部装设有滚轮架，所述滚轮架的底部转动装设有伸缩立柱，所述滚轮架与伸缩立柱的连接处装设有转轴，所述伸缩立柱通过转轴转动连接在滚轮架的底部，所述固定支脚的外侧表面装设有手轮；该装置在使用时，在装置的支脚上装设有可调节高度的立柱，可通过调节输送架上的固定支脚从而调节滚轮架的工作高度，且可将滚轮架改设为斜坡结构，该输送架的滚轮架与底架改设为可调节拉伸的结构，当卷材生产设备与卷材分切设备之间距离偏长时，可将滚轮架上的螺栓旋开，拉出伸缩套架内的伸缩杆架，从而加长该装置的高度，提高了该装置的实用性。

申请人：临沂市临河防水材料有限公司
地址：276000 山东省临沂市河东区汤河镇小程子河村
国籍：CN
更多信息请下载全文后查看。

专利名称：一种防水卷材铺设用裁切装置专利类型：发明专利
发明人：熊明舒
申请号：CN202011477647.5
申请日：20201215
公开号：CN112609997A
公开日：
20210406
专利内容由知识产权出版社提供
摘要：本发明公开了一种防水卷材铺设用裁切装置，包括匚型安装框架、防水卷材辊、铺设机构、喷胶机构、烘烤机构和裁切机构，所述匚型安装框架内部安装有第一固定板和第二固定板，所述第一固定板和第二固定板上均安装有第一轴承座。

本发明通过在匚型安装框架上设置喷胶机构、铺设机构、防水卷材辊、烘烤机构和裁切机构，便于通过喷胶机构给墙体和防水卷材辊上的防水卷材喷射黏性胶水，并配合铺设机构将防水卷材平铺在墙体上，配合烘烤机构加速防水卷材贴附在墙体上，最后通过裁切机构将防水卷材切断，便于对进行其他区域的铺设，通过在匚型安装框架上安装滚轮和吊环便于配合牵引装置使得该装置灵活地在墙体上移动，从而避免了人工铺设带来的不便。

申请人：熊明舒
地址：537600 广西壮族自治区玉林市博白县新田镇美沙村老屋队030号
国籍：CN
代理机构：深圳龙图腾专利代理有限公司
代理人：姜书新
更多信息请下载全文后查看。

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号 (43)申请公布日 (21)申请号 201810749629.4(22)申请日 2018.07.10(71)申请人 江苏万象建工集团有限公司地址 222000 江苏省连云港市赣榆经济开发区永安路6号(72)发明人 徐德富　徐宏　郭守建　胥银干　周明婕　(74)专利代理机构 北京中济纬天专利代理有限公司 11429代理人 赵海波　曹键(51)Int.Cl.E04D 15/06(2006.01)E02D 31/02(2006.01)(54)发明名称一种地下室防水卷材铺贴方法(57)摘要本发明涉及的一种地下室防水卷材铺贴方法，其特征在于采用地下室防水卷材铺贴装置进行铺设，地下室防水卷材铺贴装置设置弹线装置与外设连接装置电性连接，实现弹线功能的半自动化，而加热机与外设连接装置电性连接，且外设连接装置与外设无线连接，通过外设控制加热机，节约能源，使用方便，加热效果好，通过设置的毛刷杆和毛刷头胶合连接，且毛刷杆安置于热熔笔连接杆近裁剪机构侧，便于接缝处杂物的清除，并且热熔检测器通过外设连接装置与外设无线连接，实时监测热熔笔头对防水卷材边缝的热熔效果，具有较高的实际应用价值。

本发明一种地下室防水卷材铺贴方法具有节约人工，提高铺贴效率，提高铺贴质量的优点。

权利要求书2页 说明书4页 附图2页CN 108643485 A 2018.10.12C N 108643485A1.一种地下室防水卷材铺贴方法，其特征在于采用地下室防水卷材铺贴装置进行作业，地下室防水卷材铺贴装置包括装置外壳(1)，其特征在于：所述装置外壳(1)右侧设置有推杆连接台(14)，所述推杆连接台(14)右侧设置有推杆(15)，所述推杆(15)连接有橡胶套(25)，所述装置外壳(1)上端右侧设置有外设连接装置(27)，所述装置外壳(1)内部右侧设置有第一电机(16)，所述第一电机(16)内部设置有第一电机控制芯片(17)，所述第一电机(16)左侧设置有滚筒(13)，所述滚筒(13)上端设置有清洗机(2)，所述清洗机(2)左侧设置有擦干机(3)，所述擦干机(3)左侧设置有加热机(4)，所述装置外壳(1)下侧设置有车轮(20)，所述装置外壳(1)内部下端设置有第二电机(23)，所诉第二电机(23)内部设置有第二电机控制芯片(22)，所述第二电机(23)下端连接有第二电机底座(24)，所述第二电机(23)左侧设置有集成芯片(21)，所述装置外壳(1)内部左侧设置有弹线装置(18)，所述弹线装置(18)左侧设置有弹线头(19)，所述装置外壳(1)左侧中间设置有裁剪机构(26)，所述裁剪机构(26)上端设置有载物台(5)，所述载物台(5)内部设置有液压杆控制器(8)，所述载物台(5)下端左侧设置有摄像头(7)，所述摄像头(7)上端设置有摄像头芯片(6)，所述载物台(5)下端右侧设置有传送索(11)，所述载物台(5)下端中间设置有液压杆(9)，所述液压杆(9)中间连接有滚筒机构(10)，所述滚筒机构(10)中间设置有连接轴(1003)，所述连接轴(1003)外侧设置有滚筒支撑轴(1002)，所述滚筒支撑轴(1002)外侧设置有滚筒外壳(1001)，所述连接轴(1003)左侧设置有热熔笔连接杆(1004)，所述热熔笔连接杆(1004)连接有热熔笔载体机构(12)，所述热熔笔载体机构(12)设置有载体杆(1201)，所述载体杆(1201)中间设置有热熔笔杆(1202)，所述热熔笔杆(1202)内部设置有热熔检测器(1204)，所述热熔笔杆(1202)右侧设置有热熔笔头(1203)，所述载体杆(1201)下端设置有毛刷杆(1205)，所述毛刷杆(1205)右侧设置有毛刷头(1206)；地下室防水卷材铺贴装置进行作业时，手握推杆连接台到达指定位置后，先用弹线装置进行弹线，弹线完毕后进行防水卷材铺贴，铺贴时，滚筒机构上的防水卷材沿着弹好的线进行直线铺设，滚筒机构上的防水卷材经过滚筒放卷而出，滚筒上的防水卷材经过滚筒放卷后依次被清洗机清洗，被擦干机擦干，被加热机加热烘干，当放卷至指定位置时，裁剪机构将防水卷材进行裁剪，在地下室防水卷材铺贴装置整个作业的过程中相邻两条防水卷材的边缝处经过热熔笔头热熔，然后毛刷头对杂质进行杂物清除。

专利名称：一种用于卷材热熔施工的装置专利类型：实用新型专利
发明人：周昊
申请号：CN201620089328.X
申请日：20160128
公开号：CN205382643U
公开日：
20160713
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种用于卷材热熔施工的装置，包括喷火杆(5)、喷头(1)和挡火板(2)，所述喷头(1)与喷火杆(5)连接；所述挡火板(2)与喷头(1)连接，其中所述挡火板(2)部分漏出喷头(1)的端部。

本实用新型公开的热熔施工装置可以减少卷材在施工过程中由于火焰过大余火烧到已铺贴好的卷材表面的情况，从而减少由于施工不当所引起的质量问题，包括表面老化快，引发龟裂现象等。

同时还能降低整个施工成本与后期的维护、维修成本。

申请人：上海东方雨虹防水技术有限责任公司
地址：201500 上海市金山区金山大道5158号
国籍：CN
代理机构：北京力量专利代理事务所(特殊普通合伙)
代理人：宋林清
更多信息请下载全文后查看。

专利名称：一种防水卷材铺设装置专利类型：实用新型专利
发明人：温必佳
申请号：CN202022175049.4
申请日：20200928
公开号：CN215802758U
公开日：
20220211
专利内容由知识产权出版社提供
摘要：本实用新型公开一种防水卷材铺设装置，包括有车架，该车架上设有车轮以及推手，在所述车架前侧设有用于放置卷材的第一滚筒，在所述车架上位于第一滚筒后侧依次设有防皱褶机构以及压紧机构，在所述车架上位于第一滚筒前侧设有用于切断第一滚筒上卷材的切断机构，防水卷材在铺设过程中，先是通过防皱褶机构将卷材往两侧方向铺平，能够防止卷材皱褶，再后通过压紧机构将铺平的卷材压紧在地面上，能够有效的避免卷材凸起，同时，可根据铺设的情况通过切断机构将卷材切断，提高效率；进而本实用新型结构简单，使用方便，能够使卷材与地面很好的贴合，达到良好的铺设效果。

申请人：韶关市鑫晨新材料有限公司
地址：512000 广东省韶关市曲江区马坝镇马坝大道488号玥珑山7号商业楼48号商铺
国籍：CN
代理机构：中山市兴华粤专利代理有限公司
代理人：吴剑锋
更多信息请下载全文后查看。
