2024年建筑给排水设计研究论文引言随着城市化进程的加速，建筑行业作为其中的支柱产业，不断追求技术与设计的创新。
给排水设计作为建筑设计中的关键环节，其重要性不言而喻。
一个合理的给排水设计不仅能够满足建筑内部的用水需求，还可以有效地节能减排，保护环境。
因此，本文将深入研究建筑给排水设计的要点和挑战，探讨如何通过科学的设计方法，实现水资源的高效利用和可持续发展。
一、建筑给排水设计的基本概念给排水设计是指为满足建筑内部各种用水需求而进行的管道、设备、附件等的设计。
其涉及的内容包括给水系统的设计、排水系统的设计、热水系统的设计以及雨水排放系统等。
一个合理的给排水设计应该考虑到建筑的使用功能、地理位置、气候条件、供水水压、水质要求等多方面因素。
二、建筑给水设计要点水源选择：根据建筑所在地的水源条件，选择合适的供水方式，如自来水、井水、雨水收集等。
同时，需要考虑水源的稳定性和可靠性。
水质保障：设计过程中应确保水质符合国家标准，考虑设置适当的水质处理设备，如过滤器、消毒设备等。
水压平衡：针对高层建筑，需要合理设置给水系统的分区，以保证各区域的供水水压稳定。
节能设计：通过选用节水型器具、合理设置管道直径、优化水力计算等措施，实现给水系统的节能减排。
三、建筑排水设计要点排水体制：根据建筑的使用功能和排水量，选择合适的排水体制，如分流制、合流制等。
污水处理：对于生活污水，应设置适当的污水处理设备，以满足环保要求。
管道布局：排水管道的布局应合理，避免堵塞和倒坡现象的发生。
同时，应考虑维护的便利性。
噪音控制：排水管道的设计应考虑噪音控制，避免对居住者造成干扰。
四、建筑给排水设计的创新与发展随着科技的进步和环保意识的增强，建筑给排水设计也呈现出许多新的趋势和特点。
智能化管理：通过引入智能管理系统，实现对给排水系统的实时监控和调控，提高系统的运行效率和稳定性。
绿色建材的应用：采用环保、节能的管材和附件，减少对环境的污染。
雨水回收利用：通过设置雨水收集系统，实现雨水的回收和利用，提高水资源的利用效率。
高层建筑论文：浅析高层建筑给排水系统关键信息项：1、给排水系统的设计要求：＿___________________________2、给排水系统的施工要点：＿___________________________3、给排水系统的常见问题及解决措施：＿___________________________4、给排水系统的维护与管理：＿___________________________1、引言11 高层建筑的发展趋势随着城市化进程的加速，高层建筑在城市中越来越常见。
高层建筑不仅能够有效利用土地资源，还能满足人们对居住和工作环境的多样化需求。
12 给排水系统在高层建筑中的重要性给排水系统是高层建筑正常运行的重要保障，直接关系到居民的生活质量和建筑的安全。
2、给排水系统的设计要求21 供水系统设计211 水量和水压的保障应根据建筑的用途、人数等因素，合理计算用水量，并确保供水水压稳定，满足各楼层用户的需求。
212 分区供水由于高层建筑高度较大，为避免低层管道承受过高压力，通常采用分区供水方式，如低区、中区和高区。
22 排水系统设计221 污水排放合理规划污水管道的走向和管径，确保污水能够顺畅排放，防止堵塞和倒流。
222 雨水排放考虑当地的降雨量和建筑的屋面面积，设计足够容量的雨水排放系统，避免雨水积聚。
3、给排水系统的施工要点31 管道材料的选择311 质量要求选用符合国家标准和工程要求的管道材料，如钢管、塑料管等，确保其强度和耐腐蚀性。
312 环保性能优先选择环保型材料，减少对环境的影响。
32 施工工艺321 管道连接严格按照施工规范进行管道连接，如焊接、螺纹连接、热熔连接等，保证连接牢固、密封良好。
322 管道安装注意管道的坡度和垂直度，保证排水顺畅，供水稳定。
33 施工质量控制331 检验与验收加强对施工过程中的检验，包括材料检验、隐蔽工程验收等，确保施工质量符合要求。
332 质量问题处理对于发现的质量问题，及时采取措施进行整改，确保给排水系统的可靠性。
《高层建筑给水排水设计方案分析》篇一一、引言随着城市化进程的加速，高层建筑如雨后春笋般拔地而起。
高层建筑的给水排水系统设计，不仅关系到建筑的使用功能，还直接影响着居民的生活质量及建筑的安全运行。
因此，合理、科学的给水排水设计方案对于高层建筑至关重要。
本文将详细分析高层建筑给水排水设计方案的相关内容。
二、高层建筑给水设计方案分析1. 水源与供水方式设计高层建筑的水源通常来自城市自来水供应系统。
供水方式设计时，需根据建筑的高度、用水量等因素，选择合理的供水方式。
常见的供水方式有分区供水、并联供水、串联供水等。
其中，分区供水方式适用于超高层建筑，可以减少管网压力，提高供水的稳定性和可靠性。
2. 给水管材选择给水管材的选择直接影响到给水系统的使用寿命和安全性。
常用的给水管材有铸铁管、钢管、塑料管等。
其中，塑料管因其优良的抗腐蚀性、环保性及经济性，在高层建筑给水系统中得到广泛应用。
3. 节水与节能设计在给水设计方案中，应充分考虑节水与节能的因素。
例如，采用节水型卫生洁具、安装水表和流量控制装置等，以减少水资源浪费。
同时，通过太阳能、空气能等可再生能源的利用，实现节能降耗。
三、高层建筑排水设计方案分析1. 排水系统布局设计排水系统布局设计需根据建筑物的结构、使用功能等因素进行。
应确保排水系统的顺畅性和可靠性，避免出现堵塞、倒灌等问题。
同时，应合理设置排水管道的坡度和管径，以满足排水需求。
2. 排水管材选择排水管材的选择应考虑其抗腐蚀性、耐压性及使用寿命等因素。
常用的排水管材有铸铁管、塑料管等。
其中，塑料管因其优良的性能和较低的成本，在高层建筑排水系统中得到广泛应用。
3. 污水处理与排放设计高层建筑的污水处理与排放设计是排水系统的重要组成部分。
应设置合理的污水处理设施，对生活污水进行预处理和净化，确保排放的水质符合环保要求。
同时，应采取防臭、防漏等措施，提高排水系统的使用体验。
四、综合设计方案分析在高层建筑给水排水设计中，应综合考虑建筑的使用功能、环境条件、经济性等因素，制定综合性的设计方案。
高层住宅小区给排水设计实例分析摘要：目前国内各城市，高层住宅小区日益增多。
本文以天津某高层住宅小区给排水工程为设计实例，简要分析了天津地区高层住宅给排水及消防实际设计中存在的一系列问题。
关键词：高层给排水消防中图分类号：tl353+.2文献标识码： a 文章编号：本工程为天津某地块安置商品房项目，项目包含住宅楼为1#楼~15#楼，为20~31层高层住宅，高度均小于100m；在基地西北角及东南角设置小区配套公建(4#.7#,16#），为多层公建，建筑高度小于24m。
小区配套公建和住宅下设置地下车库，地下一层（楼座范围二层）。
住宅楼座：上部各层为住宅，夹层为自行车库，地下二层归入汽车库，局部为配电间。
住宅楼座外地下室为汽车库和小区设备用房、消防控制室、安防监控室等；配套公建：各层为小区配套公建，地下部分归入汽车库。
总建筑面积2069977 m2，其中地下建筑面积47700m2；地下一层夹层面积5560 m2；地上建筑面积153877 m2。
本工程拟从不同方向分别接入一根dn200给水管，在地块内组成环状管网做为小区的生活、消防水源。
市政条件具备前，本工程中水水源暂由市政给水代替，由小区给水水表后接出中水管道，小区内敷设dn100环状中水管道。
待市政条件具备后进行水源切换[1]。
市政给水及中水水压均为0.25mpa，满足生产生活的要求。
排水及雨水就近排入市政排水、雨水管道。
给水系统本工程依据规范设置生活给水系统及中水给水系统[2]。
小区总居住户数为1801户，其中市政供水户数为191户。
加压供水户数为1610户。
最高日生活给水定额为90l/人.日，中水定额为30l/人.日。
给水总日用水量为458m3/日，中水总日用水量为240m3/日。
生活给水系统：分为5个供水区。
地下车库、住宅的1-3层为市政供水区；住宅4-10层为加压低区；住宅11-17层为加压中区；住宅18-24层为加压高区；住宅25-31层为加压超高区。

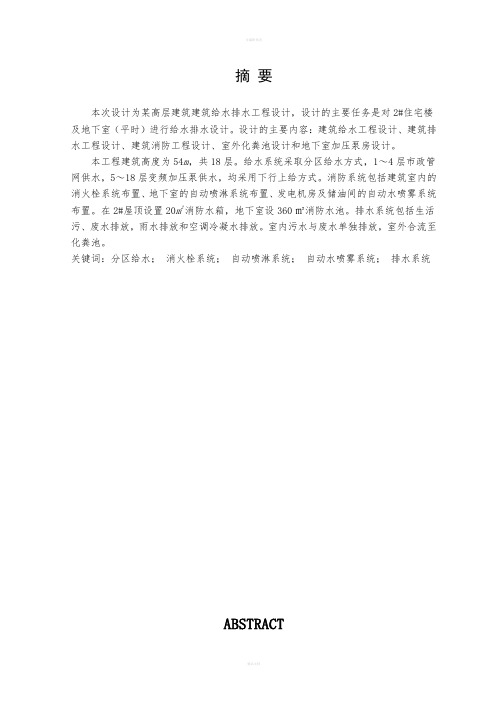

摘要本次设计为某高层建筑建筑给水排水工程设计，设计的主要任务是对2#住宅楼及地下室（平时）进行给水排水设计。
设计的主要内容：建筑给水工程设计、建筑排水工程设计、建筑消防工程设计、室外化粪池设计和地下室加压泵房设计。
本工程建筑高度为54m，共18层。
给水系统采取分区给水方式，1～4层市政管网供水，5～18层变频加压泵供水，均采用下行上给方式。
消防系统包括建筑室内的消火栓系统布置、地下室的自动喷淋系统布置、发电机房及储油间的自动水喷雾系统布置。
在2#屋顶设置20m2消防水箱，地下室设360㎡消防水池。
排水系统包括生活污、废水排放，雨水排放和空调冷凝水排放。
室内污水与废水单独排放，室外合流至化粪池。
关键词：分区给水；消火栓系统；自动喷淋系统；自动水喷雾系统；排水系统ABSTRACTThe design of affordable housing units for the construction of a water supply and drainage engineering design, the main task is to design 2 # residential floor and basement (usually) for water supply and drainage design. The main design elements: building water supply engineering, construction drainage engineering design, building fire protection engineering design, outdoor and underground septic tank design pressure pump design.The engineering and construction height of 54m, a total of 18 layers. Approach to regional water supply system, from 1 to 4 layers of municipal water supply pipe network, from 5 to 18 layers frequency pressure pump water, are used to the way down on. Fire hydrant system, including system architecture layout of the room, the basement sprinkler system layout, generator room and storage rooms of the automatic water spray system arrangement. 2 # 20 square meters roof set fire water tank, located 360 m underground fire pool. Sewage drainage system, including life, wastewater discharge, stormwater drainage and air conditioning condensate discharge. Discharge of sewage and wastewater separate indoor and outdoor convergence to the septic tank.Key words: district water supply; fire hydrant system; automatic sprinkler system; automatic water spray system; drainage system目录1. 绪论 (1)1.1工程概况及设计资料 (1)1.1.1 建筑设计资料 (1)1.1.2 给水排水设计资料 (1)1.2设计任务及内容 (1)1.3设计要求 (1)1.4设计说明书和计算书的编写 (2)1.5毕业设计成果提交 (2)1.6设计依据 (2)2. 设计方案说明 (3)2.1建筑内给水系统 (3)2.1.1 系统的选择 (3)2.1.2 分区给水的划分 (3)2.1.3 给水方式的选择 (3)2.1.4 系统组成 (4)2.1.5 给水管道及设备安装 (4)2.2建筑内消防系统 (4)2.2.1 系统的选择 (4)2.2.2 消防管道及设备安装要求 (6)2.3建筑内排水工程 (7)2.3.1 系统的选择 (7)2.3.2 系统的组成 (8)2.3.3 排水管道安装要求 (8)3. 设计计算书 (11)3.1建筑给水系统的设计计算 (11)3.1.1 设计方案 (11)3.1.2 给水管网水力计算 (11)3.2消火栓系统的设计计算 (19)3.2.1 消火栓管网水力计算的基本数据 (19)3.2.2 消火栓管网水力计算 (19)3.3自动喷水灭火系统的设计计算 (24)3.3.1 自动喷水灭火水力计算的基本数据 (24)3.3.2 管网水力计算 (24)3.3.3 水泵的选择 (26)3.3.4 水泵结合器的选择 (27)3.4水喷雾系统的设计计算 (27)3.5建筑排水系统的设计计算 (28)3.5.1 排水方式的选择 (28)3.5.2 排水系统组成 (28)3.5.3 排水系统的管道计算 (28)3.5.4 化粪池型号的确定 (30)3.5.5 集水井及排水泵计算 (32)3.6雨水系统的设计与计算 (32)3.6.1 设计方案 (32)3.6.2 设计计算 (33)4 泵房设计 (35)4.1泵房平面布置 (35)4.2水泵型号 (35)5 结论 (36)致谢 (37)参考文献 (37)1. 绪论1.1 工程概况及设计资料1.1.1 建筑设计资料某高层建筑位于我国南方沿海地区，建筑高度54.00米，为高层普通住宅楼。
《高层建筑给水排水设计方案分析》篇一一、引言随着城市化进程的加速，高层建筑已成为现代城市的重要组成部分。
然而，高层建筑的给水排水问题一直是建筑设计和建设过程中的重要挑战。
为了确保高层建筑的安全、稳定和高效运行，必须进行科学的给水排水设计方案。
本文将对高层建筑给水排水设计方案进行详细分析，以期为相关领域提供有价值的参考。
二、高层建筑给水设计方案分析1. 设计原则高层建筑给水设计应遵循安全、稳定、高效、节能的原则。
首先，要确保供水系统的稳定性和可靠性，以满足高层建筑用水需求。
其次，要优化管网布局，降低能耗，提高运行效率。
最后，要注重水质安全，确保供水质量符合国家标准。
2. 供水方式高层建筑给水方式一般采用分区给水和加压给水两种方式。
分区给水适用于层数较低的高层建筑，将供水系统分为若干个独立区域，通过分区域供水，减少管网压力损失。
加压给水适用于超高层建筑，通过设置加压泵站和储水池等设施，将水送至高层建筑各层。
3. 管网设计管网设计是高层建筑给水设计的关键环节。
设计时需考虑管材选择、管径大小、管道布局等因素。
管材应选用耐腐蚀、耐高压的优质材料，如不锈钢、铜等。
管径大小需根据用水量和水压需求进行合理配置。
此外，要优化管道布局，降低管道阻力和泄漏风险。
三、高层建筑排水设计方案分析1. 设计原则高层建筑排水设计应遵循安全、环保、节能的原则。
首先，要确保排水系统的顺畅和安全，防止污水倒灌和泄漏。
其次，要注重环保，采取有效措施减少污水对环境的影响。
最后，要优化排水系统设计，降低能耗和运行成本。
2. 排水方式高层建筑排水方式一般采用自然排水和压力排水两种方式。
自然排水适用于低层建筑，利用重力将污水排至室外排水系统。
压力排水适用于高层建筑，通过设置排水泵站等设施，将污水加压排放至室外排水系统。
3. 污水处理与再生利用为了实现环保和节能目标，高层建筑应采用先进的污水处理技术，对生活污水进行深度处理和再生利用。
例如，可采用生物处理法、物理化学法等处理工艺，将处理后的中水用于冲厕、绿化等非饮用水用途，降低水资源消耗和污水排放量。
《高层建筑给水排水设计方案分析》篇一一、引言随着城市化进程的加速，高层建筑如雨后春笋般拔地而起。
高层建筑的给水排水系统设计是建筑设计中不可或缺的一部分，它直接关系到建筑的使用功能、安全性和舒适性。
因此，本篇文章将对高层建筑给水排水设计方案进行详细的分析，旨在为高层建筑的设计与施工提供有益的参考。
二、高层建筑给水设计方案1. 水源选择与水压保证高层建筑给水设计首先需要确保水源的可靠性和水压的稳定性。
通常，水源可以选择城市自来水管道网，同时应设置水塔或增压设备以保障高层区域的供水压力。
2. 给水管材选择给水管材的选择应考虑到耐压性、耐腐蚀性、环保性等因素。
常见的给水管材包括钢管、铸铁管、PPR管等，具体选择应根据实际情况综合考虑。
3. 给水系统分区设计由于高层建筑高度较高，需要分区供水以避免管道过长的压力损失。
设计时应根据建筑高度、用水量等因素合理划分给水系统分区，以确保供水的稳定性和经济性。
三、高层建筑排水设计方案1. 排水管道布局排水管道的布局应遵循合理、简洁、顺畅的原则，同时要考虑到维护和检修的方便性。
管道布置应避免死角和积水，以确保排水系统的畅通和安全。
2. 排水设备选择排水设备包括地漏、检查口等，选择时需要考虑其性能、耐腐蚀性、使用寿命等因素。
同时，还应根据建筑的具体情况选择合适的排水设备。
3. 废水处理与回收利用为节约水资源、减少污染，高层建筑的排水设计应考虑废水处理与回收利用。
例如，可以将生活废水进行集中处理后用于冲厕、绿化等非饮用水用途。
四、设计方案的优化与实施1. 设计方案的优化在设计过程中，应综合考虑建筑的使用功能、安全性、舒适性等因素，对设计方案进行优化。
例如，可以通过智能控制技术实现给水排水的自动化管理，提高系统的稳定性和可靠性。
2. 设计方案的实施在实施过程中，应严格按照设计方案进行施工，确保施工质量和进度。
同时，还要对施工过程进行严格的管理和监督，以确保施工质量符合设计要求。
高层建筑下的给排水优化设计0引言高层建筑主要是针对民居和办公楼而设计，内部居民多半是长期居住于高层建筑或者大部分时间在该建筑中度过，作为日常生活必不可缺的水的来源，给排水系统就显得尤为重要，我国已经拥有自主研发的给排水系统，为了响应国家号召，在原设计系统大体不变的情况下，采用节水技术产品对原产品进行替代，从而起到保护珍贵的水资源的作用。
1高层建筑给排水系统设计工作的特点高层建筑给排水系统设计是在普通低层建筑给排水系统的基础上发展起来的，除了一些与普通低层建筑给排水系统设计的相同部分之外，还有一些由于高层建筑自身特点而产生的给排水系统设计工作的独特之处。
首先，随着建筑层数的提高，建筑物自身的引火点也在不断增加，不仅容易失火，着火后的蔓延速度也很快，因此对于给排水管道来说，首先就要保证材料自身的防火性能，水通常是火灾中人们自救最重要的用品之一，如果给排水管道被烧毁，对于高层居民来说后果不堪设想。
除此之外，随着高层层数的增加，给排水量也会随之增大，因此管道内部的压力变化比较明显，同时也会有很强的波动性，为了防止管道内部压力变化以及波动幅度不影响正常的给排水过程以及给排水管道自身，通常采用材料强度大、柔韧度强的材料进行排水系统的设计，同时在技术上也有相应的弥补。
高层建筑的给排水设计系统的第3个特点，就是由于层数比较高，给排水系统需要的动力设备比较多，大量的动力设备不容易维修，一个动力设备出现问题可能导致多家用户的供水系统瘫痪，更重要的是，多台动力设备会产生大量的噪声和震动效果，因此需要给给排水管道设计一定的防震动功能，为了保证居民生活环境的静谧，管道还应当具有一定的吸收噪声和震动的作用。
2给排水系统的设置2.1给排水系统安装的重要性给排水系统在高层建筑中的安装具有非常重要的意义，首先就是提供生活用水，由于我国的地下水污染严重，大部分供水系统所提供的水都是生活用水，不能直接饮用，但是即便如此，生活用水在居民的日常生活中也扮演了非常重要的角色。
高层建筑给水排水设计方案3篇-建筑给水论文-建筑论文——文章均为WORD文档，下载后可直接编辑使用亦可打印——（一）一、关于高层建筑给水系统的设计1.变频泵无水箱给水方式变频泵无水箱的给水方式就是采用变频技术高位水箱技术，该方式主要是利用变频器改变电压和频率，从而达到调制水压与流量的目的。
这种方式是从节能的角度设计的，它的调制功能不仅可以保证供水系统正常运行，还能延长相关设备的使用期限。
并且该设备的占地面积极小，既节省空间又方便安装。
另外，在使用方面也非常的便捷，采用的是全自化的设计。
但是此方式并适用于所有的建筑，其造价比较高，并且对环境的要求很严格，设计者们应该根据工程的实际情况来考虑。
笔者曾经的一个设计项目，位于惠州市仲恺高新区，该项目裙楼为6层商场，上部5栋塔楼，还有两层地下室。
笔者的设计思路是：在裙楼采用3个生活水池，但由于商业用水的功能不同，在综合考虑各方面的因素影响之后，笔者分别采用了3套变频供水设备，以保证其供水系统的正常运行。
2.减压给水方式高层建筑的给水问题主要是通过减压的方式来解决的，所谓减压给水方式就是利用水泵将水引到最高层，再利用分区的方式由上到下进行供水，并通过在其中设置相关的减压阀来进行减压。
一般来说，消防用水采用比例式减压阀，而可调式的减压阀更适用于生活供水系统。
减压给水方式的特点就是投资少、设计简单并且供水比较稳定，但下区水泵的损耗会比较大。
3.高位水箱给水方式高位水箱给水方式是运用水箱和水泵进行并联或串联等方式进行给水。
由离心水泵提供水到水箱，再根据需要从水箱分流到各区，高位水箱主要是起到一个减压、稳压的作用。
其主要特点：首先，用水箱储备水以备不时之需，从而保证正常给水；其次，相关设备的利用率较高，使用寿命较长；最后，该方式投资较小，节省了一部分开支。
但是其缺点也很明显，水箱占地面积比较大，并且容易受污染。
另外，水箱运行时会产生较大的噪音。
总而言之，上述各种方法都有自己的优缺点。
《高层建筑给水排水设计方案分析》篇一一、引言随着城市的发展和人口的增加，高层建筑成为了现代城市建设中不可或缺的一部分。
由于高层建筑的特殊性和复杂性，给水排水系统作为建筑中重要的一环，其设计合理与否直接关系到建筑的安全性和居住的舒适性。
因此，本文将针对高层建筑给水排水设计方案进行详细的分析。
二、高层建筑给水系统设计1. 水源选择与水压控制高层建筑给水系统的首要任务是确保水源的稳定供应和水压的合理控制。
设计时需根据建筑的高度、用水量等因素，选择合适的水源，如城市自来水或地下水等。
同时，需通过合理的加压设备和管网布局，保证各楼层的水压稳定，避免出现水压过大或过小的情况。
2. 给水管材与管道布局管材的选择对给水系统的使用寿命和安全性有着重要影响。
在高层建筑中，通常采用抗腐蚀性、抗老化性能好的管材，如不锈钢管、塑料管等。
在管道布局上，应遵循短距离、少拐弯的原则，以减少水阻和漏水风险。
此外，还需考虑管道的保温和防震措施，确保给水系统的正常运行。
3. 节能与环保设计在给水系统设计中，应充分考虑节能与环保因素。
例如，采用节水型卫生洁具和用水设备，减少不必要的浪费；合理设置水箱、水泵等设备的位置和数量，以降低能耗；同时，应遵循国家环保标准，确保排放的废水达到排放标准。
三、高层建筑排水系统设计1. 排水管道材料与布局排水管道的材料和布局直接影响到排水系统的使用效果和寿命。
设计时需选用抗腐蚀、耐高温的管材，如铸铁管、塑料管等。
在管道布局上，应遵循“高进低出”的原则，确保各楼层排水顺畅。
同时，还需考虑管道的坡度和清污分流等问题，以提高排水效率。
2. 排水系统防堵与防臭设计为防止排水系统堵塞和产生异味，设计时需采取一系列措施。
例如，在管道中设置格栅、沉泥井等设备，拦截大块杂物；采用新型防臭地漏和P型存水弯头等设备，防止异味扩散；同时，还需定期对排水系统进行清理和维护，确保其正常运行。
3. 雨水排放系统设计高层建筑的雨水排放系统对于防止雨水渗漏和保护建筑结构具有重要意义。
1 引言随着近几年来建筑业的飞速发展，高层建筑不断涌现。
新增的高层建筑中，住宅楼所占比例逐渐增多。
而随着人们生活水平的提高，人们对生活质量的要求也越来越高，给排水设计中，在系统的安全性、耐用性以及服务质量等方面需要注意的问题也越来越多。
本工程结合了工程所在地石家庄的实际情况，针对住宅的使用对象以及给排水专业的新技术、新规范、新动态，各系统设计充分考虑了用水安全、经济耐用，节能环保等方面的要求，将本住宅按高级住宅标准设计，同时考虑各系统的服务质量工程建设的经济效益与社会效益。
可谓是是高标准，严要求，以期在完成毕业设计的同时，使自己充分掌握给排水设计知识与技巧，充分了解本专业的发展趋势。
2 工程概况本设计为本科阶段毕业设计，设计题目来源于实际工程，是某企业的一栋宿舍楼，工程地点在石家庄市，为二类高层建筑。
基本设计参数包括：（1）建筑物性质：普通高层住宅楼1座；（2）建筑层高：总高49.3m，地上17层，地下2层；（3）供水水源：来自市政供水管网。
另有条件图一份，内有地下二层、地下一层、首层、标准层、顶层、屋顶建筑平面图，见条件图。
3 设计计算说明书3.1 室内给水系统的设计计算设计要点：（1）系统选择依据《建筑给排水设计规范》GB50015-2003，高层建筑生活给水系统的竖向分区，应根据使用要求，材料设备性能，维修管理，建筑物层数等条件，结合室外给水管网的水压经经济技术比较确定。
住宅楼竖向分区各分区最低卫生器具配水点处的静水压不宜大于0.45MPa，特殊情况下不宜大于0.55MPa；水压大于0.35MPa的入户管（或配水横管），宜设减压或调压设置；各分区最不利配水点的水压，应满足用水水压要求。
建筑高度不超过100m 的建筑的生活给水系统，宜采用垂直分区并联供水或分区减压的供水方式。
本设计中，石家庄市市政管网可提供的常年资用水头为0.30MPa ，可以满足六层高的用水压力，经技术经济比较，在本楼采用上下分两区的给水方式，下区六层由市政管网供水，下行上给式，7～17为上区，由水箱供水，上行下给式，屋顶水箱间设有一座17 3m 的水箱（其中有消防用水量12 3m ），为上区供水。
水箱设置浮球阀，自动控制给水水泵的启闭。
由于7、8、9、静水压力超压，用减压阀减压。
上下区设连通管，为保证用水安全，采用环状管网，双路供水。
（2） 系统主要组成设183m 给水贮水池一个，用水泵从此贮水池抽水为屋顶水箱供水。
贮水池位置见本设计3.1.9。
贮水池上设浮球阀，自动控制从市政给水管网进水。
贮水池采用钢筋混凝土结构，上部设人孔，基础底部设水泵吸水坑，水池底部作防水处理，保证水质不被污染。
其它主要组成为：引入管、水表节点、给水管道、配水装置、用水设备及附件，此外还包括贮水池的加压水泵和前面提到的高位水箱。
（3）管材及管道安装、连接据规范，各层给水管道暗装敷设时，管径大于等于75mm 时，可以用给水铸铁管，管径小于75mm 时，采用镀锌钢管。
本设计全部采用镀锌钢管。
管径小于等于30mm 螺纹连接，管径大于30mm 采用焊接。
管道上的阀门，当管径小于等于50mm 时，用截止阀，大于50mm 时用闸阀。
（4）特别值得注意的是，为了保证给水水质，防止回流污染，严禁生活饮用水管道与大便器（槽）直接连接。
其他卫生器具安装也严格按照规范，严防水质受到污染。
3.1.1 给水用水定额及时变化系数查《建筑给水排水设计规范》（GB50015-2003），住宅生活用水定额见表3.1.1.1：表 3.1..1.1 住宅最高日生活用水定额及小时变化系数2 别墅用水定额中含庭院碌化用水和汽车抹车用水生活用水定额取200升每人每天，小时变化系数取Kh 2.5。
本楼每层6户，共17层，取平均每户4人6417408m =⨯⨯=人3.1.2 最高日用水量()340820081.6/d d Q m q m d =⨯=⨯=3.1.3 最高日最大时用水量()3/2481.6 2.58.5 h h d Q K Q m =⨯=⨯=3.1.4 设计秒流量计算公式根据公式00100%0.23600h g q m K U N T ⨯⨯⨯=⨯⨯⨯求出平均出流概率0U ，再查表找出对应的c α值，带入公式 ：0.491(1)N U α+-=求出同时出流概率U ，带入公式 ：0.2g g q U N =⋅⋅可求得该管段的设计秒流量g q ，重复上述步骤可以求出所有管段的设计秒流量，流速控制在允许范围内，一般在0.8m/s ～1.2m/s 之间，查表可得管径DN 和单位长度沿程水头 损失I ，由公式：y h iL =图3.5.1.1 水力计算用系统图计算出管路沿程水头损失yh∑。
各项计算结果均列入表3.1.4.1中3.1.5 1～6层室内所需压力根据计算用图3.1.5.1可知，下区1～6层水力计算成果如表3.1.4.1所示12 1.014.517.5175H m kPa =++==其中1为配水龙头据距室内地坪的安装高度，2为进户管的埋深。
2 1.3 1.347.5761.84y H h kPa =⨯=⨯=∑选LXSG-20型电子远传水表，性能系数为221 3.5 1.2251010b q K ===。
则水表的水头损失为223.248.601.225g d b q h kPa K ===，满足要求。
故水表局部阻力为： 3328.600.86H kPaH mH O ==本科毕业设计说明书（论文）第 7 页 共 31 页4H =50kPa （最不利点水龙头最低工作压力）1234217561.83508.60296.83295H H H H H kPa mH O =+++=+++==室内所需的压力与市政給水网工作压力0.3MkPa 接近，可满足1～6层供水要求，无需进行调整。
3.1.6 7～17层室内所需压力图3.6.1.1 7～17层管网水力计算用图上区7～17层管网水力计算成果如表3.1.6.1所示， 由表3.1.6.1和图可知253-46.4 6.666h mH O kPa ===水头损失为： 2 1.3 1.334.344.6yh hkPa =⨯=⨯=∑最不利点最小工作压力： 450h kPa =24h h h <+水箱高度不满足要求需设升压设备，选择SQL1000×0.6型气压罐二台，一用一备。
3.1.7 屋顶水箱容积（1） 水箱生活用水体积第7～17层生活用水由屋顶水箱提供，1～6层生活用水虽然不由水箱供给，但考虑到市政管网事故停水，水箱仍应短时供下区用水（上下区设连通管），故水箱容积按1～17层全部用水计算，水箱生活用水贮水量取最高日用水量的5%。
故：381.65% 4.08sb V m =⨯=（2） 水箱消防用水体积水箱中消防水所占体积可以考虑火灾开始时前10分钟的室内消防用水量360/100012f xf x V q T m =⨯⨯=生活用水与消防用水合用水箱，故屋顶水箱体积为：34.081217sb f V V V m =+=+≈采用钢制水箱，尺寸为4.0m 2.0m 3.0m ⨯⨯（长⨯宽⨯高），有效水深2.2m ，有效容积316.6m 。
3.1.8 地下室加压水泵的选择据规范，居住小区加压泵站的贮水池有效容积，其生活用水的调节量应按流入量和供出量的变化曲线经计算确定，资料不足时可按最高日用水量的15%～20%确定。
本设计加压水泵是为7～17层给水管网增压，但考虑到市政给水事故停水，水箱仍应短 时供下区用水（山下区设连通管），故水箱容积仍按全楼用水确定，水泵向水箱供水不与配水管网相连，故水泵出水量按最大时用水量38.5m /h(2.361L/s)计，由钢管水力计算表查得：当水泵出水管侧选用DN65的钢管，Q=2.361L/s 时，0.78/v m s =，0.213/i kPa m =。
水泵进水管侧选用DN80，0.47/,0.075/v m s i kPa m ==。
由图可知压水管长度约为85.13m ，其沿程水头损失为： 1285.130.21318.13 1.81y h kPa mH O =⨯==进水管长1m ，其沿程水头损失为： 020.07510.0750.0075y h kPa mH O =⨯== 水箱最高水位于与贮水池最低水位高差为： 53 2.2( 2.0)57.2z h m =+--= 取水箱进水浮球阀的流出水头为20kPa 。
故水泵扬程 57.22 1.810.007561.02Hp m =+++= 按流量38.5m/h(2.361L/s)，扬程261.02mH O 选择50DL ×5 型水泵两台，一用一备。
3.1.9 贮水池容积计算生活贮水池容积按最高日用水量的20%计算故 381.620%16.32V m =⨯=由于消防贮池体积太大，如果生活贮水池如果和消防贮水池设在一起，将会使生活用水在贮水池中的停留时间远超过24小时，使生活用水中的余氯降至很低，故水质无法保证，所以生活用水贮水池与消防用水贮水池分开设置。
为节省基建投资，将生活用贮水池与消防贮水池设在一起，中间设隔墙隔开。
根据规范，埋地式生活饮用水贮水池周围10m 以内,不得有化粪池、污水处理建筑物、渗水井、垃圾堆放点等污染源；周围2m 以内不得有污水管和污染物。
当达不到此要求时，应采取防污染的措施。
在本设计中，贮水池避开A 户与A ’户的排水管道，将贮水池的设置在楼南侧正中，距楼南墙墙中9m 。
泵房在贮水池北面紧挨贮水池设置，饮用水、消防水管线从泵房同路引出，在进户前，分开分工各路用水，详细布置见附图。
3.2 消火栓给水系统的计算设计要点： （1）系统选择据《高层民用建筑给排水规范》50045-95，高层建筑必须设置室内、室外消火栓给水系统。
本建筑属于二类高层建筑，室内消防用水量20L/s ，室外消防用水量15L/s ，采用单出口消火栓所以每只最小流量5L/s 。
系统设两个水泵结合器。
消防贮水池按2小时的室内外消防用水量和1小时的自动喷淋灭火用水量之和设计。
室内消火栓系统为临时高压制。
系统由贮水池-消防水泵-屋顶水箱联合供水，因主建筑高度低于50m ，且高层建筑中底部消火栓的最大静水压力可达0.8Mpa ，所以竖向不用分区。
系统设消火栓泵2台（一用一备），消防水泵可由消火栓处启泵按钮直接启动同时向消防中心报警，水泵现场及消防中心均可启动水泵。
（2）消火栓布置及配置据规范，消防竖管的布置，应保证同层相邻两个消火栓的水枪的充实水柱同时达到被保护范围内的任何部位。
每根消防竖管的直径应按通过的流量经计算确定，但不应小于100mm 。
消火栓布置在各楼层走道及电梯间前室处，间距不大于30m ，保证火灾时有足够数量足够长度的充实水柱到达着火点。
