DLC3000浮筒液位计培训课件

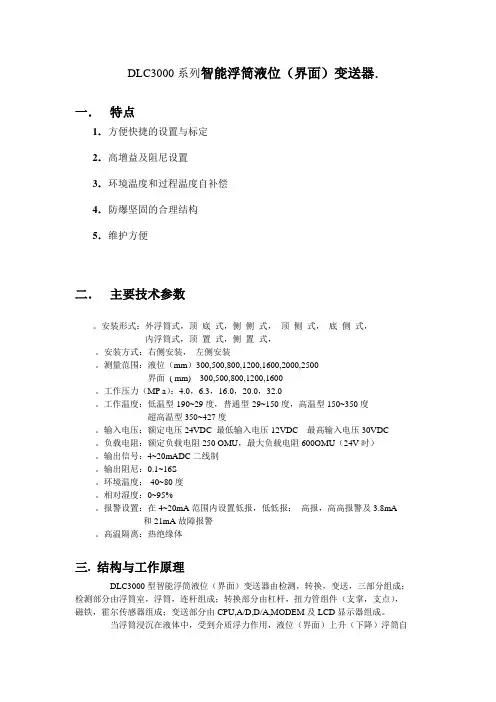

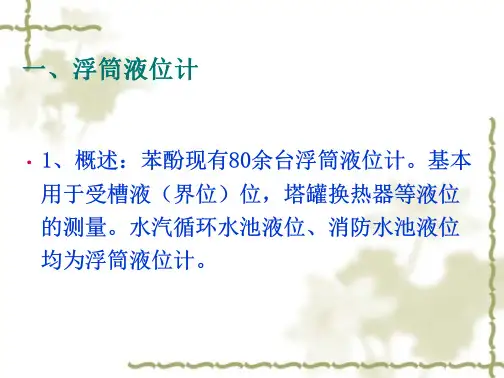

DLC3000系列智能浮筒液位（界面）变送器．一．特点1．方便快捷的设置与标定2．高增益及阻尼设置3．环境温度和过程温度自补偿4．防爆坚固的合理结构5．维护方便二．主要技术参数。

安装形式：外浮筒式，顶底式，侧侧式，顶侧式，底侧式，内浮筒式，顶置式，侧置式，。

安装方式：右侧安装，左侧安装。

测量范围：液位（mm）300,500,800,1200,1600,2000,2500界面( mm) 300,500,800,1200,1600。

工作压力（MP a）：4.0，6.3，16.0，20.0，32.0。

工作温度：低温型-190~29度，普通型-29~150度，高温型150~350度超高温型350~427度。

输入电压：额定电压24VDC 最低输入电压12VDC 最高输入电压30VDC。

负载电阻：额定负载电阻250 OMU，最大负载电阻600OMU（24V时）。

输出信号：4~20mADC二线制。

输出阻尼：0.1~16S。

环境温度：-40~80度。

相对湿度：0~95%。

报警设置：在4~20mA范围内设置低报，低低报；高报，高高报警及3.8mA 和21mA故障报警。

高温隔离：热绝缘体三. 结构与工作原理DLC3000型智能浮筒液位（界面）变送器由检测，转换，变送，三部分组成；检测部分由浮筒室，浮筒，连杆组成；转换部分由杠杆，扭力管组件（支掌，支点），磁铁，霍尔传感器组成；变送部分由CPU,A/D,D/A,MODEM及LCD显示器组成。

当浮筒浸沉在液体中，受到介质浮力作用，液位（界面）上升（下降）浮筒自重改变，杠杆力变化，扭力管产生一定角度的位移，联动附在扭力管上的磁铁摆动，使霍尔传感器周围的磁场发生变化，同时霍尔传感器输出差分电压信号，经A/D转换进入CPU，由CPU进行线性化处理，量程转换，单位转换，温度补偿，阻尼处理等运算，最后由D/A 将数字信号转换成与被检测液位变化成正比的4~20mADC电流信号输出。

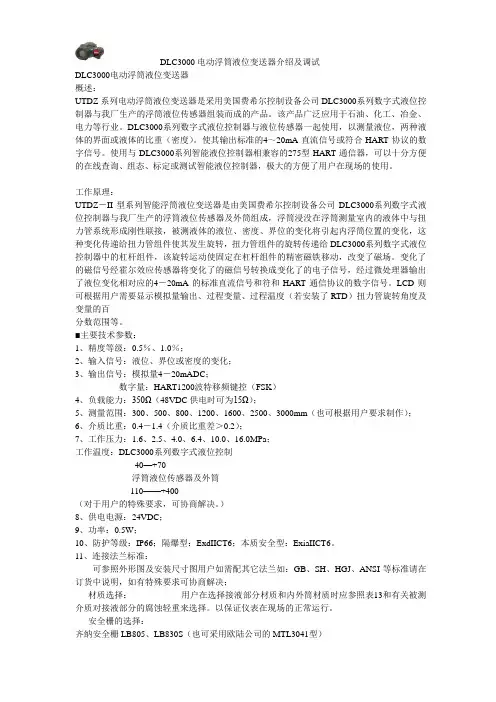

DLC3000电动浮筒液位变送器概述：/ T: H4 k) ~# CUTDZ系列电动浮筒液位变送器是采用美国费希尔控制设备公司DLC3000系列数字式液位控制器与我厂生产的浮筒液位传感器组装而成的产品。

该产品广泛应用于石油、化工、冶金、电力等行业。

DLC3000系列数字式液位控制器与液位传感器一起使用，以测量液位，两种液体的界面或液体的比重（密度）。

使其输出标准的4～20mA直流信号或符合HART协议的数字信号。

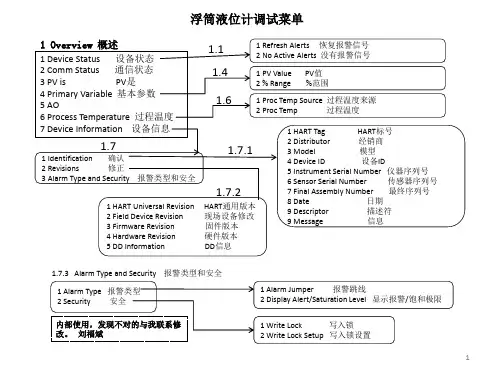

使用与DLC3000系列智能液位控制器相兼容的275型HART通信器，可以十分方便的在线查询、组态、标定或测试智能液位控制器，极大的方便了用户在现场的使用。

9 O7 L1 u! Y- d- R4 Y- k工作原理：0 N'o5 B2 v9 V& x* ?5 `$ EUTDZ－II型系列智能浮筒液位变送器是由美国费希尔控制设备公司DLC3000系列数字式液位控制器与我厂生产的浮筒液位传感器及外筒组成，浮筒浸没在浮筒测量室内的液体中与扭力管系统形成刚性联接，被测液体的液位、密度、界位的变化将引起内浮筒位置的变化，这种变化传递给扭力管组件使其发生旋转，扭力管组件的旋转传递给DLC3000系列数字式液位控制器中的杠杆组件，该旋转运动使固定在杠杆组件的精密磁铁移动，改变了磁场。

变化了的磁信号经霍尔效应传感器将变化了的磁信号转换成变化了的电子信号，经过微处理器输出了液位变化相对应的4－20mA的标准直流信号和符和HART通信协议的数字信号。

LCD则可根据用户需要显示模拟量输出、过程变量、过程温度（若安装了RTD）扭力管旋转角度及变量的百分数范围等。

( p" a' @ D8 b: ]& p/ i■主要技术参数：# N& m" z P m8 `& K1、精度等级：0.5％、1.0％；2、输入信号：液位、界位或密度的变化；5 f) G) g: E0 u3 y, P2 s3、输出信号：模拟量4－20mADC；0 u5 o8 r+ |% E s/ ^+ i- n) D数字量：HART1200波特移频键控（FSK）4、负载能力：350Ω（48VDC供电时可为15Ω）；5、测量范围：300、500、800、1200、1600、2500、3000mm（也可根据用户要求制作）；6、介质比重：0.4－1.4（介质比重差＞0.2）；7、工作压力：1.6、2.5、4.0、6.4、10.0、16.0MPa；0 S6 j. E( }1 \- S' u工作温度：DLC3000系列数字式液位控制* _5 k& p- u" {6 J- v-40—+70浮筒液位传感器及外筒6 J m ]& U+ P; r# b4 B7 v-110——+400（对于用户的特殊要求，可协商解决。
