液位计相关知识培训课件

常用液位计工作原理
1、玻璃管（板）液位计
基于连通器原理：将容器中的液体引入带有标尺的玻璃管中，可以现场直接观测液位。
2、磁浮子液位计
就地显示，也可带远传。管内有带磁铁的浮子，管外设置一排轻而薄的翻板，每个翻板都有磁性，两种颜色，带有水平轴，可灵活转动，当浮子升降时会带动翻板旋转，可以直观的读出液位，也可进行远传。
液位计的分类 7、热学法液位计
①热电式液位计 ②热磁感应式液位计
8、射线式液（物）位计 9、磁致伸缩液位计
诚信奉献改善利他
为 /客 /户 /生/ 产 /满/ 意/ 商/ 品
为 /社 /会 /培 /养 /有 /益 /人 /才
我公司常用液位计
浮筒、浮球、玻璃管(板）式液位计、磁浮子液位计、差压式液位计、钢带液位计、浮标液位计、导波雷达液位计、超声波液位计、电容式液位计、中子料位计
诚信
奉献
改善
利他
为 /客 /户 /生/ 产 /满/ 意/ 商/ 品
为 /社 /会 /培 /养 /有 /益 /人 /才

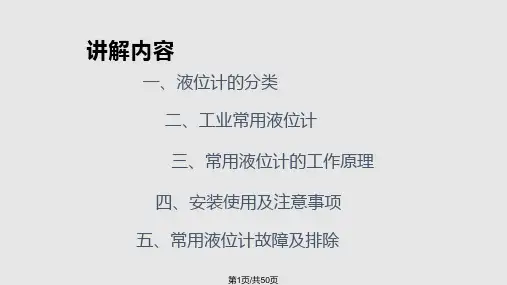

讲解内容
一、液位计的分类
二、我公司常用液位计三、常用液位计的工作原理四、安装使用及注意事项五、常用液位计故障及排除
诚信奉献改善利他
为 /客 /户 /生/ 产 /满/ 意/ 商/ 品
②依靠其他设备确认准确液位 ③ 调整阻尼系数 ④重新组态回路值
2、不论液位高低，输出为同一数值： ①确认探头长度
②调整偏置值，已达到精确数值
诚信奉献改善利他
为 /客 /户 /生/ 产 /满/ 意/ 商/ 品
为 /社 /会 /培 /养 /有 /益 /人 /才
故障现象及处理
• • • • • • • 3、无液位信号：检查介质介电常数液位在顶部过渡区，组态时没有设置线路板或16针连接器工作不正常检查探头长度组态可能有介质在探头上搭桥介电常数选择不正确

液位计流量计基本培训课件

实物图：
主要应用：
• 合成界区的甲醇分离器的液位、缓冲分离器的液位 • 硫回收界区的废热回收器液位、废热回收器液位、排污罐液位排污罐液位一段、二段、三段硫冷凝器液位、最终硫冷凝器液位闪蒸罐液位 • 低甲界区的含硫甲醇闪蒸罐CO2解吸塔 H2S浓缩塔H2S浓缩塔贫甲醇罐热再生塔
• 热再生塔回流罐污甲醇罐尾气水洗塔H2S浓缩塔氮气气提塔 • 变换界区的E-200001(1#低压蒸汽发生器) 液位 S-200001（1#气液分离器）液位、E200003（1#中压蒸发生器）液位、 E200004（2#中压蒸汽发生器）液位、E200005（2#低压蒸汽发生器）液位、S200002（2#气液分离器）液位、 S200003（3#气液分离器）液位、 C200001（汽提塔）液位、S-200004（4#气液分离器）液位
当H=0时，差压的输出并不为零，而是-B。为使H=0时，差变的输出为4mA，就要消除-B的影响。称之为量程迁移。由于要迁移的时为负值，所以称为负迁移。
无迁移
保பைடு நூலகம்正压室与零液位等高
P 1 gH
当H为零时，差压输出为零。
差压变送器的作用是将输入的差压信号转化为统一的标准信号输出。
量程迁移实例
1.8 射线式物位检测放射性同位素在蜕变过程中会放射出 α 、 β、 γ三种射线。 α射线的电离本领最强，但穿透能力最弱。 β 射线是电子流，电离本领比 α 射线弱，而穿透能力较 α 射线强。 γ射线是一种从原子核中发出的电磁波，它的波长较短，不带电荷，它在物质中的穿透能力比 α 和 β 射线都强，但电离本领最弱。由于射线的可穿透性，它们常被用于情况特殊或环境条件恶劣的场合实现各种参数的非接触式检测，如位移、材料的厚度及成分、流体密度、流量、物位等。

液位计流量计基本培训课件共73页

•
29、在一切能够接受法律支配的人类的状态中，哪里没有法律，那里就没有自由。— —洛克
•
30、风俗可以造就法律，也可以废除法律。 ——塞·约翰逊
21、要知道对好事的称颂过于夸大，也会招来人们的反感轻蔑和嫉妒。——培根 22、业精于勤，荒于嬉；行成于思，毁于随。——韩愈
23、一切节省，归根到底都归结为时间的节省。——马克思 24、意志命运往往背道而驰，决心到最后会全部推倒。——莎士比亚
25、学习是劳动，是充满思想的劳动。——乌申斯基
谢谢！
பைடு நூலகம்
液位计流量计基本培训课件
•
26、我们像鹰一样，生来就是自由的，但是为了生存，我们不得不为自己编织一个笼子，然后把自己关在里面。 ——博莱索
•
27、法律如果不讲道理，即使延续时间再长，也还是没有制约力的。— —爱·科克
•
28、好法律是由坏风俗创造出来的。 ——马克罗维乌斯

液位计相关知识详解PPT课件

5.便于系统自动化工作：磁致伸缩液位计的二次仪表采用标准输出信号，便于微机对信号进行处理，容易实现联网工作，提高整个测量系统的自动化程度。
第32页/共50页
安装使用及注意事项
磁致伸缩液位计现场投用的时侯，应特别注意要先开液位计上部球阀，后开其下部球阀。因为非磁性连通管的底部装有能够保护磁性浮子的止推弹簧，若先开下阀，会因容器和连通管的压差大而使磁性浮子向上猛击连通管的顶部而损坏液位计。因此，须按先上后下的开阀程序操作，方可避免上述事故的发生。
第27页/共50页
第28页/共50页
第29页/共50页
第30页/共50页
磁致伸缩液位计的优点
1.可靠性强：由于磁致伸缩液位计采用波导原理，无机械可动部分，故无摩擦，无磨损。整个变换器封闭在不锈钢管内，和测量介质非接触，传感器工作可靠，寿命长。 2.精度高：由于磁致伸缩液位计用波导脉冲工作，工作中通过测量起始脉冲和终止脉冲的时间来确定被测位移量，因此测量精度高，分辨率优于0.01%FS，这是用其它传感器难以达到的精度。
的炉水沿电极和筒壁溅延，导致电极上形成 “挂水” 短路现象。挂水后形成电极间连通，同样会造成水位显示的错误。
第14页/共50页
第15页/共50页
第16页/共50页
常见故障及处理方法
结垢：更换电极汽侧和水侧的一次阀都要能关严，排污阀能全开；做隔离措施前退出汽包水位保护和给水自动，防止保护误动；安装电极时要注意丝扣与结合面垂直；垫圈应完好，其平面无径向沟纹，
第2页/共50页
4、电接点液位计 5、磁致伸缩液位计 6、超声波式液位计 7、导波雷达液位计
第3页/共50页
我公司常用液位计
浮筒、浮球、玻璃管(板）式液位计、电接点液位计、磁浮子液位计、磁致伸缩液位计、钢带液位计、智能电浮筒液位计、超声波液位计、差压式液位计

液位仪表培训课件课件

通过观察液位仪表的外观、指示、显示等判断是否存在异常。
排除法
通过逐一排除可能的原因，缩小故障范围。
听觉法
听液位仪表的运行声音，判断是否有异常声响。
替换法
用备用部件替换疑似故障部件，判断是否为部件故障。
触摸法
用手触摸液位仪表的外部，判断是否有过热、振动等异常。
液位仪表故障预防措施
定期维护
建立定期维护制度，对液位仪表进行定期检查、清洁、保养。
液位仪表的使用方法
液位仪表的安装
应选择合适的安装位置，避免阳光直射和高温，并按照说明书正确连接电源和信号线。
仪表校准
在使用前，应对液位仪表进行校准，以确保测量准确。根据不同的液位仪表型号，校准方法可能有所不同，需参考说明书进行操作。
仪表操作
根据实际需要，选择不同的测量模式、单位和量程。在操作过程中，应注意避免误操作，以免影响测量结果。
浮力液位测量
利用浮力传感器测量液位，适用于腐蚀性、高温等恶劣环境。
液位仪表的组成
传感器
用于感受液位变化，将液位信号转换为电信号。
变送器
将电信号转换为标准信号输出，以便于后续处理和控制。
显示器
显示液位数值和相关信息。
液位仪表的选型
根据测量介质选择
不同的介质具有不同的特性，需要根据实际情况选择合适的
液位仪表的维护建议
日常检查
定期对液位仪表进行日常检查，包括仪表外观、电源连接、信号线连接等。如发现异常情况，应及时处理或联系专业人员进行维修。
定期清洗
根据实际使用情况，定期清洗液位仪表的探头和传感器，以保持其测量准确性和稳定性。
更换电池
如使用电池供电的液位仪表，应定期更换电池，以确保仪表正常工作。

1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

对常压开口容器，液位高度H与液体静压力P之间有如下关系：
H P
g
下图为用于测量开口容器液位高度的三种压力式液位计。
(a) 压力表式液位计 (b)法兰式液位变送器 (c)吹气式液位计
对于密闭容器中的液位测量，可用差压法进行测量，它可在测量过程中消除液面上部气压及气压波动对示值的影响，下图示出差压式液位计测量原理。
1. 电阻式液位计
电阻式液位计既可进行定点液位控制，也可进行连续测量。所谓定点控制是指液位上升或下降到一定位置时引起电路的接通或断开，引发报警器报警。电阻式液位计的原理是基于液位变化引起电极间电阻变化，由电阻变化反映液位情况。
对于具有腐蚀性或含有结晶颗粒以及粘度大、易凝固的介质
引压导管易被腐蚀或堵塞，影响测量精度，应用法兰式压力（差压）变送器。
▪敏感元件为金属膜盒，它直接与被测介质接触，省去引压导管，从而克服导管的腐蚀和阻塞问题。膜盒经毛细管与变送器的测量室相通，它们所组成的密闭系统内充以硅油，作为传压介质。为了毛细管经久耐用，其外部均套有金属蛇皮保护管。
法兰式压力（差压）变送器
量程迁移
无论是压力检测法还是差压法，均要求零液位与检测仪表在同一水平高度，否则会产生附加静压误差。
处理方法
对压力变送器进行零点
调整，使在只受附加静
压力时输出为“零”。
H
量程迁移
无迁移
量程负迁移
h
迁移正迁移
无迁移
保证正压室与零液位等高
P1gH
当H为零时，差压输出为零。
浮球液位计
1.3.3磁浮子液位计
磁性浮子、浮球式液位计主要由本体部分、就地指示器、远传变送器以及上、下限液位报警器等几部分组成。磁性浮子式液位计通过与工艺容器相连的筒体内浮原理驱动磁性翻板指示器，用红蓝两色（液红气蓝）明显直观地指示出工艺容器内的液位或界位。
• 所以负迁移量为37.240kPa，即将差压变送器的零点调为37.240kPa。迁移后差变的测量范围为-37.24~2.76kPa。
正迁移
正压室：
P h1gH 1 gp0
负压室：
P p0
压差：
P P P h1 g H 1 g
当H=0时，差压输出并不为零，其值为
其迁移量为正值，所以称为正迁移。
智能浮筒液位（界位）变送器
被测液位的变化引起内筒位置的变化，该变化被传递到扭力管组件上，使扭力管与芯轴同步转动。同时固定在扭力管芯轴上的磁铁发生旋转位移，改变了由霍尔效应传感器检测的磁场。该传感器将磁场信号
转换为电信号。
1.4 电学法
电学法按工作原理不同又可分为电阻式、电感式和电容式。用电学法测量无摩擦件和可动部件，信号转换、传送方便，便于远传，工作可靠，且输出可转换为统一的电信号，与电动单元组合仪表配合使甩，可方便地实现液位的自动检测和自动控制。
1.3.1 钢带浮子式液位计
右图为直读式钢带浮子式液位计，这是一种最简单的液位计，一般只能就地显示。
1.3.2浮球液位计
电动浮球液位变送器的测量部分由浮球与平衡杆和平衡锤组成力矩平衡机构，因此浮球可以自由地随液位的变化而升降。当液位改变时，浮球的位置发生相应的变化，通过球杆带动主轴转动，表头内角位移传感器与主轴通过齿轮啮合，将液位的变化转换成相应的电信号
量程迁移实例
• 例如：已知 112k0g/0m3
295k0g/m3
h1 1.0m
h2 5.0m
Lm03.0m
• 液位高度变化形成的差压值为：
1g H 12 9 0 .8 3 035P 2a 80
• 所以可选择差压变送器量程为 40kPa
B ( h 2 h 1 )2 g ( 5 1 ) 9 5 9 .8 0 37 P2
直接测量是一种最为简单、直观的测量方
法，它是利用连通器的原理，将容器中的液体引入带有标尺的观察管中，通过标尺读出液位高度。下图所示的是玻璃管液位计。
玻璃管液位计
1.2 压力法液位
压力法依据液体重量所产生的压力进行测量。由于液体对容器底面产生的静压力与液位高度成正比，因此通过测容器中液体的压力即可测算出液位高度。
差压变送器的作用是将输入的差压信号转化为统一的标准信号输出。
负迁移
形成原因：加隔离罐或采用法兰式测压差。
正压室：
P P 01gH 2g1h
负压室：
PP02gh2
差压： P P P 1 g H 2 g ( h 2 h 1 ) 1 g B H
当H=0时，差压的输出并不为零，而是-B。为使H=0时，差变的输出为4mA，就要消除-B的影响。称之为量程迁移。由于要迁移的时为负值，所以称为负迁移。
Ch1g
综上所述：正负迁移的实质是改变变送器的零点，同时改
变量程的上下限，而量程范围不变。
1.3 浮力法
• 浮力式液位检测分为恒浮力式检测与变浮力式检测。 ▪恒浮力式检测的基本原理是通过测量漂浮于被测液面上的浮子（也称浮标）随液面变化而产生的位移。
▪变浮力式检测是利用沉浸在被测液体中的浮筒（也称沉筒）所受的浮力与液面位置的关系检测液位。
1.3.4 浮筒式液位计
浮筒式液位计属于变浮力液位计，当被测液面位置变化时，浮筒浸没体积变化，所受浮力也变化，通过测量浮力变化确定出液位的变化量。
图中： 1-浮筒；2-弹簧； 3-差动变压器。
电动浮筒液位计
杠杆的末端吊有内筒，浮筒随介质的浮力F1变化而升降，这个浮力作用在杠杆1上，使杠杆系统以轴封膜片为支点而产生微小偏转（轴封膜片一方面作为杠杆的支点，另一方面起密封作用）。带动杠杆2转动，传感器将偏移量经信号处理及转换电路转换成4～20mA标准信号输出，即完成变换过程。
液位计培训
1、液位检测方法
液位检测总体上可分为直接检测和间接检测两种方法。
直接测量是一种最为简单、直观的测量方法，它是利用连通器的原理，将容器中的液体引入带有标尺的观察管中，通过标尺读出液位高度。
间接测量，是将液位信号转化为其它相关信号进行测量，如压力法、浮力法、电学法、热学法等。
1.1直接测量法
