238T系列报警主机主机简单操作指导

目录前言 (1)第一章：概述 (2)第二章：安装 (3)一．系统方框图 (3)二．系统安装 (3)三．技术参数 (4)四．接线图 (5)第三章：编程设置 (6)一．编程键盘显示及编程命令 (6)二．编程项目 (7)三．编程指南 (8)第四章：附录 (20)一．故障排除指南 (20)二．防区编程记录表 (21)前言感谢您选用我公司的防盗报警控制主机，希望我们先进、可靠的防盗系统给您的工作、生活带来安全与方便。

本安装编程手册适用于AL-238T/AL-2316T系列防盗报警控制主机的工程安装技术人员及用户日常使用。

本手册分五部分：概述、安装、编程、使用、附录。

第一章概述部分：包含主机功能说明。

第二章安装部分：包含防盗系统的原理框图，详细的连接、安装说明。

第三章编程设置部分：包含防盗报警系统的详细说明每一个编程步骤，实现每一个功能的方法。

第四章附录部分：包含故障排除、主机防区编程记录表等。

丢失密码（断开主机供电电源，重新上电10秒钟内进行以下操作）功能：将所有的编程学习资料全部恢复出厂状态（空机）操作步骤：同时按下编程地址★10～★62及用户密码恢复出厂状态清除所有无线设备（探头及遥控器）的学习码退出编程(蜂鸣器一长响)- 1 -AL-238T/AL-2316T防盗报警控制主机是集多项先进技术、功能于一体的卓越的智能安全技术防范产品。

它由可编程用户主机、分离式键盘、遥控器、红外探测器、门磁开关、烟雾探测器和强音警笛等组成。

安装容易、操作简便、可拨打多至八组报警电话，既可单独使用，亦可通过电话线实现区域联网，是家居、营业场所、金融系统等单位安装防盗报警设备的理想选择。

AL-238T系列为8有线防区接入，AL-2316T系列-2-一、系统方框图二、系统安装1．安装固定：主机的控制主板、变压器、后备电池等均安装在所配的主机箱内。

主机箱固定于隐蔽处，安装要牢固。

安装主板时应注意检查附配的塑料、金属柱等在安装箱的固定孔上是否安装好，以免短路主机板。

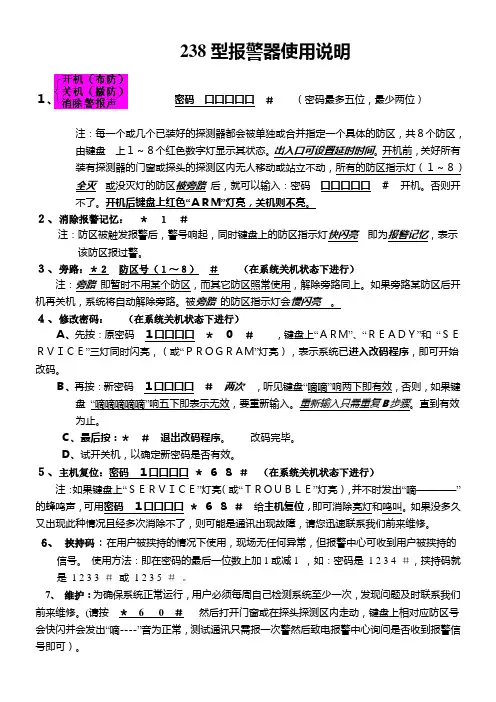

238型报警器使用说明１、密码囗囗囗囗囗＃（密码最多五位，最少两位）注：每一个或几个已装好的探测器都会被单独或合并指定一个具体的防区，共８个防区，由键盘上１～８个红色数字灯显示其状态。

出入口可设置延时时间。

开机前，关好所有装有探测器的门窗或探头的探测区内无人移动或站立不动，所有的防区指示灯（１～８）全灭或没灭灯的防区被旁路后，就可以输入：密码囗囗囗囗囗＃开机。

否则开不了。

开机后键盘上红色“ＡＲＭ”灯亮，关机则不亮。

２、消除报警记忆：＊１＃注：防区被触发报警后，警号响起，同时键盘上的防区指示灯快闪亮即为报警记忆，表示该防区报过警。

３、旁路：＊２防区号（１～８）＃（在系统关机状态下进行）注：旁路即暂时不用某个防区，而其它防区照常使用，解除旁路同上。

如果旁路某防区后开机再关机，系统将自动解除旁路。

被旁路的防区指示灯会慢闪亮。

４、修改密码：（在系统关机状态下进行）Ａ、先按：原密码１囗囗囗囗＊０＃，键盘上“ＡＲＭ”、“ＲＥＡＤＹ”和“ＳＥＲＶＩＣＥ”三灯同时闪亮，（或“ＰＲＯＧＲＡＭ”灯亮），表示系统已进入改码程序，即可开始改码。

Ｂ、再按：新密码１囗囗囗囗＃两次，听见键盘“嘀嘀”响两下即有效，否则，如果键盘“嘀嘀嘀嘀嘀”响五下即表示无效，要重新输入。

重新输入只需重复Ｂ步骤。

直到有效为止。

Ｃ、最后按：＊＃退出改码程序。

改码完毕。

Ｄ、试开关机，以确定新密码是否有效。

５、主机复位：密码１囗囗囗囗＊６８＃（在系统关机状态下进行）注：如果键盘上“ＳＥＲＶＩＣＥ”灯亮（或“ＴＲＯＵＢＬＥ”灯亮），并不时发出“嘀————”的蜂鸣声，可用密码１囗囗囗囗＊６８＃给主机复位，即可消除亮灯和鸣叫。

如果没多久又出现此种情况且经多次消除不了，则可能是通讯出现故障，请您迅速联系我们前来维修。

6、挟持码：在用户被挟持的情况下使用，现场无任何异常，但报警中心可收到用户被挟持的信号。

使用方法：即在密码的最后一位数上加1或减1 ，如：密码是1 2 3 4 ＃，挟持码就是1 2 3 3 ＃或1 2 3 5 ＃。

基本操作方法※布防、撤防：用户码＋＃※旁路防区： bypass＋防区号＋＃※消除报警记忆：＊１＃对探头复位：＊６２＃对端子（5）复位自检电池：＊６４＃自检５分钟防区步测试验：＊６０＃防区触发，键盘响键盘启动遥控：＊０２＃挂通遥控电话※主机复位：安装员码＊６８＃２３８编程说明一.238编程须知:1.进入编程:按（安装员码）*0＃,出厂新机需输入012345*0＃2.退出编程:按*＃3.编程时，如果输入的指令位数不对，键盘会发声5次表示输入错误；如果怀疑输入了错误数字，重新输入即可4.每条指令由两位“地址位”和几个“数据位”组成，每输入一行指令按“＃”确认5.238编程中数字为十六进制数，大于9的数字使用方法如下:数字十六进制数输入方法10 a *011 b *112 c *213 d *314 e *415 f *56.为便于查找，在常用指令的地址位前加“※”，在组报警网常用编程指令的地址位前加“☆”二、238编程内容：※００：安装员码指令格式：０００ｘｘｘｘｘ＃预定值： 0 1 2 3 4 5数据位： 1 2 3 4 5 6数据位（１）－－固定值为“０”，表示安装员码均以０开始数据位（２）－（６）－－安装员密码，可用数字０－９※０１－０８：主码、用户码及其设防形式。

指令格式：０１ｘ１ｘｘｘｘ＃预定值９１２３４ e（各用户不同）数据位 1 2 3 4 5 6０２－０８中的数码，分别为第２至第８用户码。

数据位（１）中的数字表示不同的设防形式：１．只能设防２．只能撤防３．既能设防也能撤防三种形式均不能对防区旁路，也无系统设防和撤防报告。

４．只能设防５．只能撤防6．既能设防也能撤防三种形式均不能对防区旁路，有系统设防和撤防报告。

７．只能设防８．只能撤防 9．既能设防也能撤防三种形式均能对防区旁路，无系统设防和撤防报告。

a．只能设防 b．只能撤防c．既能设防也能撤防三种形式能够对防区旁路，同时系统有设防和撤防报告。

消防报警主机操作步骤1.启动：按下消防报警主机上的电源开关，等待主机开机完成。

2.重置：在主机开机后，按下重置按钮将主机恢复到默认设置状态。

注意，重置会清除之前的设置和记录，仅在必要时使用。

3.设置日期和时间：首次启动或重置后，消防报警主机需要设置正确的日期和时间。

通常通过主机上的设置菜单进行操作，根据屏幕上的提示，选择正确的日期和时间。

4.设置报警区域：根据需要，将防火区域划分为多个报警区域。

在设置菜单中选择“区域设置”功能，按照指导逐个设置每个区域的名称和相应的检测设备。

5.设置联动设备：根据需要，将消防报警主机与其他设备联动，如消防水泵、喷淋系统等。

在设置菜单中选择“联动设置”功能，按照指导进行设置。

6.设置报警阈值：对于每个报警区域，可以设置不同的报警阈值。

根据特定区域的防火需求，在设置菜单中选择“报警设置”功能，根据指导设置报警阈值。

8.监测状态：在完成所有设置后，消防报警主机会进入正常监测状态。

通过主机上的显示屏或指示灯，可以随时查看系统的工作状态和报警情况。

9.报警处理：当消防报警主机检测到火灾或其他紧急情况时，会立即触发报警。

此时，应根据消防预案进行相应的报警处理，如进行紧急疏散、通知消防部门等。

10.停止报警：在处理完报警情况后，需要通过消防报警主机上的报警停止按钮停止报警声音。

同时，应根据情况采取必要的措施，如检查原因、排除隐患等。

12.定期维护：消防报警主机需要定期维护，以确保其正常工作。

定期检查检测设备、更换电池或电源、清洁主机等，可提高其可靠性。

总结起来，消防报警主机的操作步骤包括启动、重置、设置日期和时间、设置报警区域、设置联动设备、设置报警阈值、设置报警方式、监测状态、报警处理、停止报警、故障排除和定期维护等。

这些步骤将确保消防报警主机的正常工作，及时发现和报警防火风险。
