电枢绕组

转子的转速会怎样？
2 下左右两图，电枢中有感应电动势吗？
有电流吗？有安培力吗？方向如何？该力 产生的电磁转矩方向如何？与转速方向相 同吗？ 3 下左，右图有电磁转矩吗？方向如何？ 转速有可能趋于平稳（匀速）吗？
T
以他励分析
1 外力拖动—产生感生电动势—产生电流—产生安培力—产生电磁转矩（与
外力平衡）
有效边在下层边，另一个有效边必须在上层边。槽数Z 磁极数2 p
(槽）
❖ 电机中每个磁极所占的电枢周长方向的长度值。
电枢的周长 D
磁极数2 p
(m)
6.节距（槽数）
第一节矩y1，如图; 第二节矩y2，如图; 合成节矩y，如图。
叠绕组：y = y1 - y2
单波绕组的规律是相邻联接的两个元件的形状恰似波浪形。
叠绕组
波绕组
叠绕组：y = y1 - y2 单叠右行 y = + 1 ；单叠左行 y = - 1
波绕组：y = y1 + y2
以16槽为例
电
枢
绕
N
S
组
展
开
图
_
A+
B
单波绕组展开图如下：a) 部分展开
结论 ❖ 1.所有的直流电机的电枢绕组总是自成闭路。 ❖ 2.对于单叠绕组来说，支路数（2a）= 磁极数(2p)
元，称为元件。
第一节距（y1）：元件的跨距（一个元件边到另一个元件
边的距离，常用所跨的槽数表示）称为第一节距,其值经
常等于或者接近一个极距τ。
y1
换向器节距（yc）：上层元件边与下层元件边所连接的两
个换向片之间的距离称为换向器节距。
❖ 三、叠绕组和波绕组的规律叠绕组波绕组
单叠绕组的规律是相邻联接的两个元件互相交错地重叠。多 相邻元件依次串联，同时每个元件的引线端依次焊接到相 邻的换向片上最后形成闭合回路。

指把相隔约为一对极距的同极性磁场下的相应元件串联起来，象波浪式的前进。
电枢绕组示意图有单波绕组和复波绕组。单波绕组的特点是将同极性下的所有线圈按一定规律全部串联起来， 形成一条并联支路。所以整个电枢绕组只有两条并联支路。波绕组线圈的换向器节距式中P为磁极对数;k为换向 片数；a为使Ys等于整数的正整数，它等于波绕组的并联支路对数。单波绕组的a=1，而a=2的复波绕组称双波绕 组,它可以看成是由两个单波绕组并联而成的复波绕组,故有4条并联支路；a>2者可类推，但用得很少。
波绕组从并联电路连接原理上说,只需两组电刷,即一组正电刷和一组负电刷。然而，通常直流电机中波绕组 的电刷组数仍然等于其极数，这是为了减轻电刷和换向片接触面上的电流负荷，从而可以缩短换向器的长度。此 外，对线圈电流的换向也有好处。
直流电枢绕组常由于某种原因造成各并联支路的电流不均匀分配,使铜耗增加,电枢绕组过热；有时也会使电 刷下发生有害的火花，给电机运行带来不利影响。将电枢绕组内部理论上的等电位点用导线直接连接，就可以改 善电机的运行条件。专门为此而设置的连接导线称为均压线。
电枢绕组
电机的电枢中按一定规律绕制和连接起来的线圈组
01 简介
03 交流
目录
02 直流 04 的演变

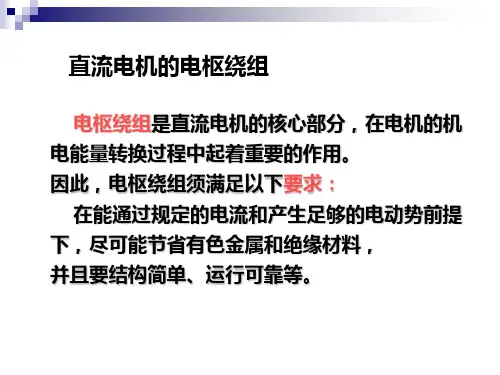

电枢绕组由一定数目的电枢线圈按一定的规律连接组成，他是直流电机的电路部分，也是感生电动势，产生 电磁转矩进行机电能量转换的部分。线圈用绝缘的圆形或矩形截面的导线绕成，分上下两层嵌放在电枢铁心槽内， 上下层以及线圈与电枢铁心之间都要妥善地绝缘，并用槽楔压紧。大型电机电枢绕组的端部通常紧扎在绕组支架 上。
笼式绕组是异步电机中应用最广的一类交流电枢绕组。它的结构和定子绕组很不相同。在异步电机转子铁心 的槽内各有一根导体条。铁心两端槽口外有两个端环分别将所有导体条的两端都连接起来，成一短接的回路。如 果去掉磁路部分的铁心，只考虑导电的电路部分，则此绕组的形状像一个笼子（见三相异步电动机），故得名。 笼式绕组的每根导体条就是一相。它可以和任意极数的旋转磁场相配合，在其中感生电流。笼式绕组中的感应电 动势很小，所以一般不需要绝缘。

电枢绕组
因此，我们希望从＃1片出发，串联P个元件绕电枢一周后， 第p只元件的末端要接到第一只元件的首端所接的＃1换向片相 邻换向片上，即单波绕组的换向器节距为 ：
p yk k 1
或
yk y
k 1 p
整数
因此，极对数与换向片数必须有适当的配合。当采用k＋1时， p个元件串联后，接到换向片2上，称右行绕组，此时端接交叉， 很少采用。一般采用k－1，称为左行绕组。
电枢绕组
电枢绕组
电枢绕组
绕组连接规律也可用连接顺序表表示。表中上排数字 同时代表上层元件边的元件号、槽号和换向片号，下排数 字代表下层元件边所在的槽号。
单叠绕组连接顺序表
电枢绕组
结合电刷的放置，得到瞬间的电路图
每一磁极下的各元件串联起来组成一条支路，并联支路 对数等于极对数，即a＝p。
电枢绕组
电枢绕组 单波绕组电路图
电枢绕组
单波绕组的特点
同极下各元件串联起来组成一条支路，支路对数为1，与 磁极对数无关；

当元件的几何形状对称时，电刷在换向器表面上的位置对 准主磁极中心线，支路电动势最大；


电刷数等于磁极数； 电枢电动势等于支路感应电动势； 电枢电流等于两条支路电流之和。
电枢绕组
y1 Z 2p (槽)
当 y1=τ时，称为全距绕组；当y1＜τ时，称为短距 绕组；当y1>τ时，称为长距绕组。因为短矩绕组接线短， 省铜且有利于换向，故常被采用。
电枢绕组 合成节距y 直接相连的两个元件对应元件边在电枢表面上的距 离称为合成节矩，通常用槽数来表示。 换向器节距yk 每个元件首末两端所连的两个换 向片在换向器表面上的距离。通常用 所跨的换向片数来表示。y=yk。

异步电机电枢绕组-概述说明以及解释1.引言1.1 概述异步电机是一种常见的电动机类型，广泛应用于工业和家用领域。

电机的核心部分是电枢绕组，它是电机的灵魂和关键组成部分。

异步电机电枢绕组的设计和制造对电机性能有着直接的影响，因此对其加以深入研究是非常重要的。

在本文中，我们将重点讨论异步电机电枢绕组的作用、设计原则和制造工艺，以帮助读者更好地理解其在电机运行中的重要性和作用。

通过对异步电机电枢绕组的深入探讨，可以为电机设计和制造提供更加全面和深入的参考，推动电机技术的进步和发展。

1.2 文章结构本文主要分为引言、正文和结论三个部分。

在引言部分，将对异步电机电枢绕组的概念进行概述，介绍文章的结构和目的。

在正文部分，将详细探讨异步电机电枢绕组的作用、设计原则和制造工艺，帮助读者深入了解该领域的知识和技术。

在结论部分，将总结异步电机电枢绕组的重要性，展望其未来的发展方向，并给出文章的结论和建议。

整个文章结构清晰、逻辑性强，旨在为读者提供全面的信息和观点，以帮助他们更好地了解和应用异步电机电枢绕组技术。

1.3 目的本文旨在深入探讨异步电机电枢绕组在电机运行中的重要性以及其设计原则和制造工艺。

通过对异步电机电枢绕组的作用、设计原则和制造工艺进行系统性的分析，旨在帮助读者更好地理解和应用电机绕组技术，并为相关领域的研究和应用提供有益的参考。

同时，本文还将展望异步电机电枢绕组的未来发展方向，以期为电机领域的技术发展做出一定的贡献。

因此，通过本文的阐述，读者将能够全面了解异步电机电枢绕组的重要性以及相关的技术要点，从而为电机设备的设计、制造和维护提供指导和参考。

2.正文2.1 异步电机电枢绕组的作用异步电机电枢绕组是电机的重要部分，起着连接电枢和定子的作用。

其主要作用包括以下几个方面：1. 传导电流：电枢绕组是电机的主要导电部分，通过电枢绕组可以传导电流，形成电磁场，从而实现电机的正常运转和电能转换。

2. 产生电磁力：电枢绕组在电流作用下会受到洛伦兹力的作用，产生电磁力，推动电机运转。
