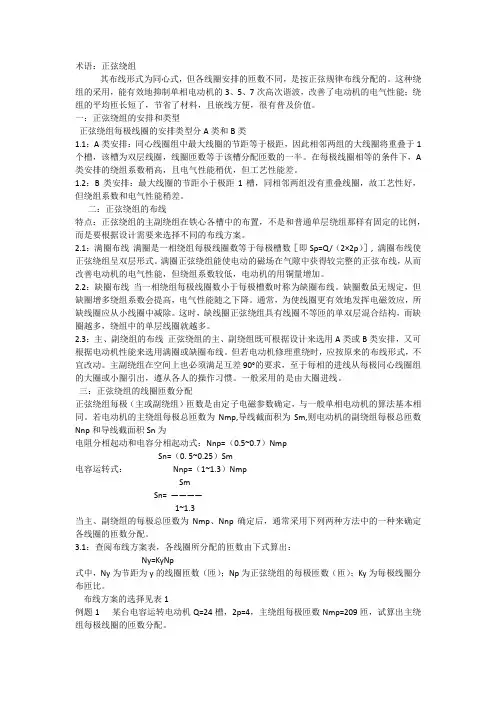

术语：正弦绕组其布线形式为同心式，但各线圈安排的匝数不同，是按正弦规律布线分配的。
这种绕组的采用，能有效地抑制单相电动机的3、5、7次高次谐波，改善了电动机的电气性能；绕组的平均匝长短了，节省了材料，且嵌线方便，很有普及价值。
一：正弦绕组的安排和类型正弦绕组每极线圈的安排类型分A类和B类1.1：A类安排：同心线圈组中最大线圈的节距等于极距，因此相邻两组的大线圈将重叠于1个槽，该槽为双层线圈，线圈匝数等于该槽分配匝数的一半。
在每极线圈相等的条件下，A 类安排的绕组系数稍高，且电气性能稍优，但工艺性能差。
1.2：B类安排：最大线圈的节距小于极距1槽，同相邻两组没有重叠线圈，故工艺性好，但绕组系数和电气性能稍差。
二：正弦绕组的布线特点：正弦绕组的主副绕组在铁心各槽中的布置，不是和普通单层绕组那样有固定的比例，而是要根据设计需要来选择不同的布线方案。
2.1：满圈布线满圈是一相绕组每极线圈数等于每极槽数［即Sp=Q/（2×2p）］, 满圈布线使正弦绕组呈双层形式。
满圈正弦绕组能使电动的磁场在气隙中获得较完整的正弦布线，从而改善电动机的电气性能，但绕组系数较低，电动机的用铜量增加。
2.2：缺圈布线当一相绕组每极线圈数小于每极槽数时称为缺圈布线。
缺圈数虽无规定，但缺圈增多绕组系数会提高，电气性能随之下降。
通常，为使线圈更有效地发挥电磁效应，所缺线圈应从小线圈中减除。
这时，缺线圈正弦绕组具有线圈不等匝的单双层混合结构，而缺圈越多，绕组中的单层线圈就越多。
2.3：主、副绕组的布线正弦绕组的主、副绕组既可根据设计来选用A类或B类安排，又可根据电动机性能来选用满圈或缺圈布线。
但若电动机修理重绕时，应按原来的布线形式，不宜改动。
主副绕组在空间上也必须满足互差90°的要求，至于每相的进线从每极同心线圈组的大圈或小圈引出，遵从各人的操作习惯。
一般采用的是由大圈进线。
三：正弦绕组的线圈匝数分配正弦绕组每极（主或副绕组）匝数是由定子电磁参数确定，与一般单相电动机的算法基本相同。
单相异步电动机主绕组和副绕组的阻值关系
单相异步电动机的主绕组和副绕组的阻值关系，会因为电机设计、制造工艺和使用环境等因素而有所不同。
但一般来说，主绕组和副绕组的阻值关系有以下几点规律：
1. 主绕组阻值较大，副绕组阻值较小：由于主绕组承担驱动负载的主要作用，其线圈的线径较粗，匝数较多，因此阻值相对较大。
而副绕组主要用于产生启动转矩和辅助磁场，其线圈的线径较细，匝数较少，所以阻值相对较小。
2. 主绕组和副绕组的阻值比值大约为2:1：由于主绕组和副绕组的线圈匝数和线径不同，它们的阻值比值大致为2:1。
也就是说，主绕组的阻值大约是
副绕组阻值的两倍。
3. 主绕组和副绕组的阻值会随温度变化：电动机运行时，线圈的温度会升高，导致线圈电阻发生变化。
一般来说，温度升高时，线圈电阻会减小。
因此，在测量主绕组和副绕组的阻值时，需要确保电机处于相同的温度条件下，以获得准确的测量结果。
需要注意的是，以上规律仅供参考，实际应用中可能存在差异。
因此，在电机维修和故障排除时，应通过实际测量来确定主绕组和副绕组的阻值关系，以便准确判断电机的工作状态和故障原因。

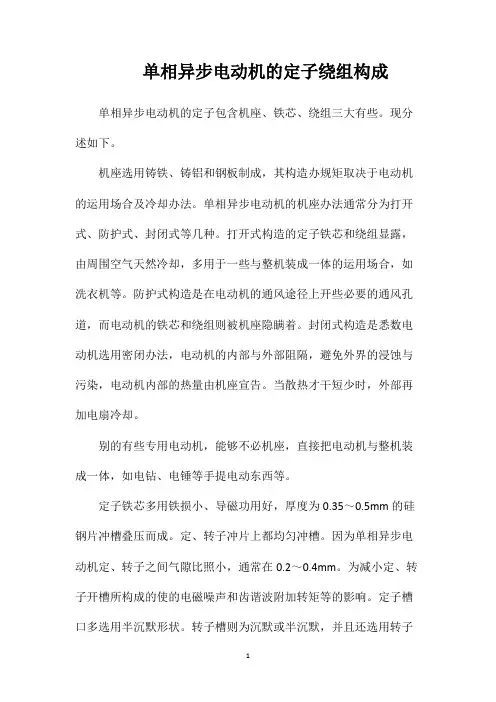

单相异步电动机的定子绕组构成单相异步电动机的定子包含机座、铁芯、绕组三大有些。
现分述如下。
机座选用铸铁、铸铝和钢板制成，其构造办规矩取决于电动机的运用场合及冷却办法。
单相异步电动机的机座办法通常分为打开式、防护式、封闭式等几种。
打开式构造的定子铁芯和绕组显露，由周围空气天然冷却，多用于一些与整机装成一体的运用场合，如洗衣机等。
防护式构造是在电动机的通风途径上开些必要的通风孔道，而电动机的铁芯和绕组则被机座隐瞒着。
封闭式构造是悉数电动机选用密闭办法，电动机的内部与外部阻隔，避免外界的浸蚀与污染，电动机内部的热量由机座宣告。
当散热才干短少时，外部再加电扇冷却。
别的有些专用电动机，能够不必机座，直接把电动机与整机装成一体，如电钻、电锤等手提电动东西等。
定子铁芯多用铁损小、导磁功用好，厚度为0.35～0.5mm的硅钢片冲槽叠压而成。
定、转子冲片上都均匀冲槽。
因为单相异步电动机定、转子之间气隙比照小，通常在0.2～0.4mm。
为减小定、转子开槽所构成的使的电磁噪声和齿谐波附加转矩等的影响。
定子槽口多选用半沉默形状。
转子槽则为沉默或半沉默，并且还选用转子斜槽来下降定子齿谐波的影响。
会集式绕组罩极单相电动机的定子铁芯则选用凸极形状，也用硅钢片冲制叠压而成。
绕组单相异步电动机的定子绕组，通常都选用两相绕组的办法，即主绕组和辅绕组。
主、辅绕组的轴线在空间相差90°电视点，两相绕组的槽数、槽形、匝数能够是一样的，也能够是纷歧样的。
通常主绕组占定子总槽数的2/3，辅绕组占定子总槽数的1/3。
但应视各种电动机的请求而定。
单相异步电动机中常用的定子绕组办法有单层同心式绕组、单层链式绕组、双层叠绕组和正弦绕组。
罩极式电动机的定子多为会集式绕组，磁极极面的一有些上嵌放有短路铜环式的罩极线圈。
定子绕组的导线都选用高强度聚酯漆包线，线圈在线模上绕好后，嵌放在备有槽绝缘的定子槽内。
经浸漆、烘干等绝缘处理后，可早年进绕组的机械强度和导热功用。
单相电动机技术数据(要求原厂数据)产地:山东文登电机厂型号:YC290L4-2功率:2.2KW(3HP)主绕组:Φ0.90漆包线×3根Φ0.90×1根付绕组:Φ.90主绕组:7匝 9匝14匝15匝15匝付绕组:15匝25匝34匝铁芯尺寸: 内径76×长度152产地:威海恒大电机(集团)有限公司型号:YC290L4-2功率:2.2KW主绕组:Φ0.93×4付绕组:Φ0.83×1主绕组:7匝 10匝14匝14匝14匝付绕组:12匝23匝34匝铁芯尺寸: 内径76×长度152产地:山东文登恒达电机厂型号:YC290L4-2功率:2.2KW主绕组:Φ0.95×4付绕组:Φ1.06×1主绕组:7匝 10匝13匝14匝14匝付绕组:7匝18匝28匝铁芯尺寸: 内径76×长度152产地:山东文登华威电机厂型号:YC290L4-2功率:2.2KW(双峰值)主绕组:Φ1.0×2(转子长度110MM)付绕组:Φ0.74×1主绕组:9匝 14匝17匝24匝25匝付绕组:24匝25匝35匝42匝铁芯尺寸: 内径76×长度150产地:山东文登金龙机械制造有限公司型号:YC290L4-2功率:1.8KW主绕组:Φ1.18×1Φ1.04×1付绕组:Φ0.85×1主绕组:8匝 11匝17匝18匝18匝付绕组:8匝16匝30匝34匝铁芯尺寸: 内径76×长度145产地:山东文登金龙机械制造有限公司型号:YC290L4-2功率:2.2KW主绕组:Φ1.12×2Φ付绕组:Φ0.74×1主绕组:7匝 11匝14匝16匝18匝付绕组:18匝25匝30匝35匝铁芯尺寸: 内产地:荥阳市劲霸电机厂型号:YL100-2-3HP(2.2KW)双值电容异步电动机主绕组:9匝 12匝 16匝 22匝 22匝 10匝线径Φ1.06×Φ1.0=2根付绕组:12匝 16匝 23匝 28匝 33匝线径:Φ0.74×2=2根铁芯尺寸:内径78m/m长度95m/m槽数:30槽额定电流:13.8A额定电压:220V频率:50HZ起动电容:300uf/250V运行电容:50uf/450V径76×长度152山东文登电机厂型号:YC90L-2功率:1.1KW(1.5HP)转数:2800 电压:220V 电流:8.68A电容:200nf/250V主绕组:Φ0.93漆包线×1根Φ0.95×1根付绕组:Φ.77主绕组:11匝 18匝24匝27匝28匝付绕组:14匝24匝27匝28匝铁芯尺寸: 内径76mm×长度96mm产地山东威海东华电机厂型号YC--90L-2功率1.5HP转速2820转/分电流8.5A起动电容200UF/450V槽数24铁芯长95MM线规主绕组1.16MM 副绕组0.67MM主绕组 5 . 11. 18. 22. 29. 30.副绕组15. 22. 29. 32. 36.一台无型号无产地风幕单相电动机4极0.55KW1440转铁心长度52MM内径70MM定子24槽转子34槽运行电容10uF主绕组0.44砸数61.109.62.副绕组0.38砸数79.137.74.最小线圈周长18cM单相双值电动机型号：YL100L1-2 功率：3KW 启动电容：200UF，运行电容：40UF。
