贴片元件的焊接方法

贴片元件的焊接步骤
贴片元件的焊接步骤：
1、预处理：检查焊接走线是否正确，选择适当的焊料，线路面是
否干净。

2、定位置热：将贴片元件固定在定位器上，由机械装置精确定位，以及所需热量的控制，确保在贴片元件中心位置进行焊接。

3、焊接：将贴片元件的底部贴合在PCB电路板上，利用焊接头的
热能将其焊接起来。

4、吹风清理：吹掉焊料的尘埃，保证PCB电路板的清洁度，以及
良好的焊点质量。

5、复查：使用显微镜仔细检查焊接质量，确保贴片元件的质量。

6、加固：将焊接完的贴片元件固定在PCB电路板上，以防止其受
冲击的破坏，保证其安全可靠。

7、保护：使用导热胶或导热垫将其集成，以减少焊接处受到高温、湿气、震动等影响的几率。

8、测试：测试贴片元件的性能，确保其可靠性和可操作性。

9、清理：将贴片元件清理干净，避免焊料和杂质的污染。

10、储存：将清洁的贴片元件储存在遮光、湿度恒定、温度恒定
的环境中，储存完毕后，打包成标准样品进行发货。

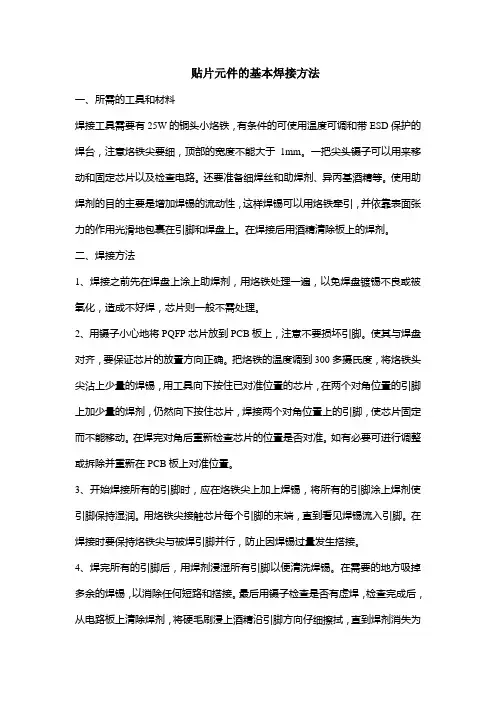

贴片元件的基本焊接方法一、所需的工具和材料焊接工具需要有25W的铜头小烙铁，有条件的可使用温度可调和带ESD保护的焊台，注意烙铁尖要细，顶部的宽度不能大于1mm。

一把尖头镊子可以用来移动和固定芯片以及检查电路。

还要准备细焊丝和助焊剂、异丙基酒精等。

使用助焊剂的目的主要是增加焊锡的流动性，这样焊锡可以用烙铁牵引，并依靠表面张力的作用光滑地包裹在引脚和焊盘上。

在焊接后用酒精清除板上的焊剂。

二、焊接方法1、焊接之前先在焊盘上涂上助焊剂，用烙铁处理一遍，以免焊盘镀锡不良或被氧化，造成不好焊，芯片则一般不需处理。

2、用镊子小心地将PQFP芯片放到PCB板上，注意不要损坏引脚。

使其与焊盘对齐，要保证芯片的放置方向正确。

把烙铁的温度调到300多摄氏度，将烙铁头尖沾上少量的焊锡，用工具向下按住已对准位置的芯片，在两个对角位置的引脚上加少量的焊剂，仍然向下按住芯片，焊接两个对角位置上的引脚，使芯片固定而不能移动。

在焊完对角后重新检查芯片的位置是否对准。

如有必要可进行调整或拆除并重新在PCB板上对准位置。

3、开始焊接所有的引脚时，应在烙铁尖上加上焊锡，将所有的引脚涂上焊剂使引脚保持湿润。

用烙铁尖接触芯片每个引脚的末端，直到看见焊锡流入引脚。

在焊接时要保持烙铁尖与被焊引脚并行，防止因焊锡过量发生搭接。

4、焊完所有的引脚后，用焊剂浸湿所有引脚以便清洗焊锡。

在需要的地方吸掉多余的焊锡，以消除任何短路和搭接。

最后用镊子检查是否有虚焊，检查完成后，从电路板上清除焊剂，将硬毛刷浸上酒精沿引脚方向仔细擦拭，直到焊剂消失为止。

5、贴片阻容元件则相对容易焊一些，可以先在一个焊点上点上锡，然后放上元件的一头，用镊子夹住元件，焊上一头之后，再看看是否放正了；如果已放正，就再焊上另外一头。

要真正掌握焊接技巧需要大量的实践。

贴片元件的手工焊接技巧及焊接方法手工焊接是一种常见的贴片元件焊接技术。

下面，我将详细介绍贴片元件的手工焊接技巧及焊接方法。

手工焊接贴片元件的技巧如下：1.准备工作：在开始之前，确保焊接区域整洁，并备齐所需的焊接工具和材料，如焊锡丝、焊锡通、镊子、钳子等。

2. 选择合适的焊锡丝：根据贴片元件大小选择合适直径的焊锡丝，常用的直径有0.5mm和0.6mm。

焊锡丝应选用含有活性剂的镀银亮锡丝，以提高焊接质量。

3.控制温度：焊接温度应适中，过高可能导致焊锡流动不均匀或贴片元件受损，过低则可能导致焊锡无法熔化。

一般来说，焊接温度在300-350℃之间是较为适宜的。

4.焊锡的涂敷：焊接前可以在焊点处先涂敷少量的焊锡通，以提高焊锡的润湿性。

然后，将焊锡丝沿着焊点方向放置于焊接区域，用烙铁加热焊锡丝并使其熔化。

5.点熔焊接法：点熔焊接法适用于较小的贴片元件。

将焊锡熔化后，用烙铁将焊锡点熔化，然后快速将焊点埋入焊锡熔池内，使焊点与焊盘充分接触，并保持几秒钟，待焊锡冷却凝固后，焊接完成。

6.拖移焊接法：拖移焊接法适用于较大的贴片元件。

将焊锡熔化后，在焊点附近迅速拖出一段约2-3毫米的焊锡流动线，然后迅速将贴片元件放置于焊锡流动线上。

整个焊接过程应快速而准确。

7.检查焊接质量：焊接完成后，应仔细检查焊接质量。

焊点应呈圆形，与焊盘充分接触，并没有短路、冷焊和虚焊等问题。

1.首先，将焊接区域整洁，并确保焊盘的垫距和孔径与贴片元件匹配。

2.使用镊子或钳子将贴片元件固定在焊盘上，确保元件的正确位置。

3.将焊锡丝沿着焊点方向放置于焊接区域，用烙铁加热焊锡丝并使其熔化。

4.对于小型贴片元件，可以采用点熔焊接法，将焊点埋入焊锡熔池内，并保持几秒钟。

5.对于较大的贴片元件，可以采用拖移焊接法，快速将贴片元件放置于焊锡流动线上，并保持几秒钟。

6.焊接完成后，用放大镜等工具仔细检查焊接质量，确保焊点的质量符合要求。

总结起来，贴片元件的手工焊接需要掌握正确的焊接技巧和方法，并通过充分的练习和实践提高焊接质量。

贴片元件的焊接教程一、焊接准备1.准备焊接工具和材料：-焊接台-焊锡丝-手工焊铁-吸烟器或通风设备-焊锡清洁剂-无尘纸或静电手套2.贴片元件的检查：-确保贴片元件符合规格要求-检查元件是否有损坏或变形二、焊接步骤1.将焊接台加热至适宜的温度。

通常在250-350℃之间，具体温度参照焊接元件的规格或数据手册。

2.进行手部卫生，戴上无尘纸或静电手套，以防止静电对贴片元件产生破坏。

3.清洁焊接板上贴片元件的焊点位置。

使用焊锡清洁剂和棉签或刷子进行清洁。

4.将焊锡丝预先剪短，以便于焊接时的操作。

将焊锡丝握在手中，使其与焊接板接触。

5.使用手工焊铁，轻轻碰触焊锡丝和焊点，将焊锡迅速溶化。

焊锡丝完全覆盖焊点。

6.保持焊铁在焊点上约1-2秒钟，使焊锡充分润湿焊点和焊接板。

7.从焊点上移开焊铁，焊点冷却后形成焊接。

8.使用镊子检查焊点是否光滑均匀。

9.重复以上步骤，逐个焊接贴片元件。

三、注意事项1.贴片元件的厂家指南或数据手册应是你焊接时的主要参考依据。

仔细阅读和理解这些说明，以确保正确的焊接操作。

2.在焊接过程中，避免对焊锡过度加热。

过高的温度可能会对元件产生损害。

3.避免长时间碰触电路板或焊点，以防电路板过热或焊点脱落。

4.在焊接过程中，注意周围环境的静电保护。

使用静电手套或工具，并确保焊接板和焊接台都接地。

5.注意个人安全，避免烟雾吸入。

确保工作区域通风良好，并使用吸烟器或通风设备。

总结：贴片元件的焊接是电子设备制造中常用的一种焊接方式。

在进行贴片元件焊接前，需要准备焊接工具和材料，并对元件进行检查。

焊接步骤主要包括将焊锡丝与焊接板接触、迅速溶化焊锡丝以覆盖焊点、保持焊铁在焊点上使焊锡充分润湿和冷却焊点。

在焊接过程中，需要注意一些事项，如遵循厂家指南或数据手册、避免过度加热焊锡、进行静电保护等。

通过遵循正确的焊接步骤和注意事项，可以实现贴片元件的可靠焊接。

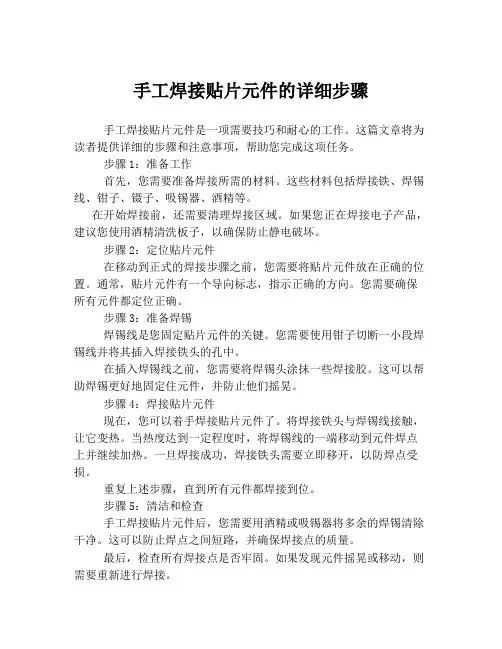

手工焊接贴片元件的详细步骤手工焊接贴片元件是一项需要技巧和耐心的工作。

这篇文章将为读者提供详细的步骤和注意事项，帮助您完成这项任务。

步骤1：准备工作首先，您需要准备焊接所需的材料。

这些材料包括焊接铁、焊锡线、钳子、镊子、吸锡器、酒精等。

在开始焊接前，还需要清理焊接区域。

如果您正在焊接电子产品，建议您使用酒精清洗板子，以确保防止静电破坏。

步骤2：定位贴片元件在移动到正式的焊接步骤之前，您需要将贴片元件放在正确的位置。

通常，贴片元件有一个导向标志，指示正确的方向。

您需要确保所有元件都定位正确。

步骤3：准备焊锡焊锡线是您固定贴片元件的关键。

您需要使用钳子切断一小段焊锡线并将其插入焊接铁头的孔中。

在插入焊锡线之前，您需要将焊锡头涂抹一些焊接胶。

这可以帮助焊锡更好地固定住元件，并防止他们摇晃。

步骤4：焊接贴片元件现在，您可以着手焊接贴片元件了。

将焊接铁头与焊锡线接触，让它变热。

当热度达到一定程度时，将焊锡线的一端移动到元件焊点上并继续加热。

一旦焊接成功，焊接铁头需要立即移开，以防焊点受损。

重复上述步骤，直到所有元件都焊接到位。

步骤5：清洁和检查手工焊接贴片元件后，您需要用酒精或吸锡器将多余的焊锡清除干净。

这可以防止焊点之间短路，并确保焊接点的质量。

最后，检查所有焊接点是否牢固。

如果发现元件摇晃或移动，则需要重新进行焊接。

总结：焊接贴片元件需要许多细节，需要充分准备、小心操作、及时清理和检查。

当然，每个人的焊接技巧不同，成功取决于多次尝试和积累经验。

但一定要记住一个基本原则：在焊接贴片元件时，一定要快手、轻手，避免影响元件的质量和焊接点的牢固度。

贴片元器件的焊接步骤
首先呢，你得把要用的东西都准备好，像电烙铁、焊锡丝、镊子，还有那些贴片元器件啥的。

这一步看起来简单得很，但可别小瞧它，要是少了啥东西，后面焊接的时候就会手忙脚乱的。

我就有过这样的经历，当时急着焊接，结果发现没镊子，那叫一个尴尬呀！所以，这一步一定要仔细检查。

然后呢，你要把电路板处理一下，让它干干净净的。

我一般会用酒精棉球轻轻擦一擦，把上面的灰尘、油污啥的都弄掉。

这一步很重要哦！要是电路板不干净，可能会影响焊接的效果呢。

接下来就是焊接啦。

把电烙铁插上电，等它热起来。

这个时候你可以先试着在废电路板上点一点焊锡，看看烙铁的温度合不合适。

我通常会在这个环节多花点时间，确保烙铁的温度刚刚好。

合适的温度能让焊接更顺利，你说是不？
现在就可以开始正式焊接贴片元器件了。

用镊子把元器件轻轻放到电路板对应的位置上，这时候一定要小心，千万别手抖，元器件放歪了可不好。

放好之后呢，用电烙铁沾上一点焊锡，然后轻轻点在元器件的引脚上。

这一步要快一点哦，不然焊锡太多就不好看啦，而且可能会造成短路。

不过，要是你不小心焊锡多了，也别慌，可以用吸锡线把多余的吸掉。

焊接完一个引脚后，再焊接其他的引脚。

这一点真的很重要，我通常会再检查一次，真的，确认每个引脚都焊接好了才放心。

有时候我也会不小心漏掉某个引脚，哈这可不行啊。

贴片焊接技巧
贴片焊接技巧是电子制造中非常重要的一项技术，它是将电子元件焊接到电路板上的一种方法，具有高可靠性和高生产效率的特点。

以下是一些贴片焊接技巧，旨在提高焊接质量和工作效率：
1. 确保焊接设备处于正常工作状态：在进行贴片焊接之前，需要确保所需设备都正常工作。

如焊接机，热风枪等。

2. 熟悉焊接工艺参数：不同的电子元件具有不同的焊接参数，如温度、时间、电流等，需要根据不同的元件进行调整。

3. 制定好焊接顺序：在进行焊接时，需要有一个明确的焊接顺序，以确保焊接质量和工作效率。

4. 确保正确的元件方向：在进行焊接之前，需要检查元件的方向是否正确，以避免出现反装情况。

5. 使用高质量的焊接材料：使用高质量的焊接材料可以提高焊接质量和可靠度。

6. 注意防静电：贴片元件对静电敏感，因此需要采取措施防止静电干扰。

7. 确保焊接点干净：在进行焊接时，需要确保焊接点干净，以避免焊接点出现虚焊或者开路情况。

8. 适当调整焊接温度：焊接温度过高或者过低都会影响焊接效果，需要根据元件进行适当的调整。

以上是一些贴片焊接技巧，希望能够帮助大家提高焊接质量和工作效率。

在进行贴片焊接时，需要严格按照焊接工艺流程进行操作，
以确保焊接质量和可靠性。

焊接贴片元件技巧
焊接贴片元件是一项非常重要的技术,可以确保元件在使用时不会出现任何问题。

以下是一些焊接贴片元件的技巧:
1. 选择合适的焊接工具:不同的焊接工具适用于不同类型的元件,因此在选择焊接工具时要考虑元件的类型和大小。

一般来说,常用的焊接工具包括锡焊焊接机、飞溅控制焊接机和电子焊接炉等。

2. 预热和冷却:在焊接前,需要对焊接区域进行预热和冷却。

预热可以提高焊接的成功率,冷却可以消除热应力,避免元件变形。

预热和冷却的时间和温度要根据元件的类型和材料来确定。

3. 选择合适的焊接材料:焊接材料包括焊锡、焊丝和焊条等。

不同的焊接材料适用于不同类型的元件,因此在选择时要考虑元件的类型和材料。

4. 控制焊接电流和电压:焊接电流和电压是影响焊接质量的重要因素。

一般来说,焊接电流要适中,太大会增加焊接难度和成本,太小则会降低焊接质量和效率。

焊接电压要根据元件的类型和材料来确定,一般来说,要保持稳定的连接,焊接电压可以适当升高。

5. 清洁焊接区域:在焊接前,需要对焊接区域进行清洁。

清除元件周围的氧化物和污垢可以确保焊接的稳定性和成功率。

6. 检查焊接质量:在焊接完成后,需要对焊接质量进行检查。

检查包括检查焊点的强度、颜色和外观等,如果发现任何问题,需要及时进行修复或更换。

焊接贴片元件需要熟练掌握各种技巧和经验,以确保元件在使用时不会出现任何问题。

在选择焊接工具、材料、电流和电压时,要考虑元件的类型和材料,并在焊接前进行适当的清洁和检查,以确保焊接质量和稳定性。

贴片元件焊接的流程及注意事项下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。

文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by theeditor. I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!贴片元件焊接是电子制作中常见的工艺之一，以下是贴片元件焊接的流程及注意事项：一、焊接流程1. 准备工作确认贴片元件的型号、规格和数量，检查元件是否有损坏或变形。

贴片电子元器件手工焊接技巧一、焊接贴片元件需要的常用工具1. 电烙铁常使用尖锥形烙铁头，因为在焊接管脚密集的贴片芯片的时候，能够准确方便的对某一个或某几个管脚进行焊接。

2. 焊锡丝好的焊锡丝对贴片焊接很重要，在焊接贴片元件的时候，尽可能的使用细的焊锡丝（Φ0.6mm以下），这样容易控制给锡量，从而不用浪费焊锡和吸锡的麻烦。

3. 镊子镊子的主要作用在于方便夹起和放置贴片元件，例如焊接贴片电阻的时候，就可用镊子夹住电阻放到电路板上进行焊接。

镊子要求前端尖而且平以便于夹元件。

另外，对于一些需要防止静电的芯片，需要用到防静电镊子。

4. 吸锡带焊接贴片元件时，很容易出现上锡过多的情况。

特别在焊密集多管脚贴片芯片时，很容易导致芯片相邻的两脚甚至多脚被焊锡短路。

此时，传统的吸锡器是不管用的，这时候就需要用到编织的吸锡带，如果没有也可以拿电线中的铜丝来代替。

5. 松香松香是焊接时最常用的助焊剂了，因为它能析出焊锡中的氧化物，保护焊锡不被氧化，增加焊锡的流动性。

在焊接贴片元件时，松香除了助焊作用外还可以配合铜丝可以作为吸锡带用。

6. 焊锡膏在焊接难上锡的铁件等物品时，可以用到焊锡膏，它可除去金属表面的氧化物，其具有腐蚀性。

在焊接贴片元件时，有时可以用来“吃”焊锡，让焊点亮泽与牢固。

7. 热风枪热风枪是利用其枪芯吹出的热风来对元件进行焊接与拆卸的工具。

其使用的工艺要求相对较高。

从取下或安装小元件到大片的集成电路，都可以用到热风枪。

在不同的场合，对热风枪的温度和风量等有特殊要求，温度过低会造成元件虚焊，温度过高会损坏元件及线路板。

风量过大会吹跑小元件。

对于普通的贴片焊接，可以不用到热风枪，在此不做详细叙述。

8. 放大镜对于一些管脚特别细小密集的贴片芯片，焊接完毕之后需要检查管脚是否焊接正常、有无短路现象，此时用人眼是很费力的，因此可以用到放大镜，从而方便可靠的查看每个管脚的焊接情况。

9. 酒精在使用松香作为助焊剂时，很容易在电路板上留下多余的松香。

进行贴片焊接有效的方式是拖焊。

如果熟悉了拖焊，你基本可以使用一把烙铁+ 松香完成所有贴片的焊接。

在焊接前我们特别提到工具：
最好使用斜口的扁头烙铁，考虑到以后实际焊接有防静电的要求，建议使用焊台！
言归正传：
首先把IC平放在焊盘上
对准后用手压住
然后使用融化的焊丝，随意焊接IC的数个脚来固定IC
四面全部用融化的焊丝固定好
固定好后在IC脚的头部均匀的上焊丝
四周全部上焊丝
接下来就是拖焊的重点来啦！把PCB斜放45度，可以想象一下IC脚上的焊丝在融化的情况下可以顺势往下流动!
把烙铁头放入松香中，甩掉烙铁头部多余的焊锡
把粘有松香的烙铁头迅速放到斜着的PCB头部的焊锡部分
接下来的动作将是整个拖焊的核心：使烙铁按照以下方式运动
重复以上的动作后达到以下的效果
四面使用同样的方法
固定贴片
粘上焊锡
固定IC脚
拖焊!
SSOP的操作
焊接完成后的效果
表面很多松香
用酒精清洗
最终的效果。

贴片元器件的手工拆卸和焊接方法说实话贴片元器件的手工拆卸和焊接方法这事儿，我一开始也是瞎摸索。

就先说这拆卸吧。

我试过用普通的烙铁直接去拆贴片元件，那可真是个错误。

你想啊，贴片元器件那么小，烙铁一上去，就感觉像是大象踩蚂蚁，要么就是拆不下来，要么就是把电路板搞坏了。

后来我才知道，要用专门的拆焊工具，像那种热风枪就比较好用。

就像给元件吹热风一样，把它周围的焊锡都熔化了。

不过这也得注意火候和时间呢。

有一次我吹一个小的贴片电容，我就想着多吹一会儿肯定能下来，结果吹的时间太长，周边的线路都有点变形了。

所以说要把握好这个度，眼睛盯着，一旦看到焊锡都熔化，元件有点松动了，就赶紧停下来。

再说说焊接。

那也是费了好大劲儿才有点经验。

焊接的时候首先得把元器件的引脚和电路板上的焊点都清理干净，就好比要给两个要拥抱的人先洗个澡似的，不能脏兮兮的就往一块凑。

然后涂一点助焊剂，这助焊剂就像是两人之间的润滑剂。

我开始用的是普通的焊锡丝，不好控制量，后来换了那种比较细的焊锡丝就好很多。

把烙铁头沾上一点焊锡，从引脚的一端开始，轻轻地接触引脚和焊点，让焊锡慢慢流过去。

就像给小缝隙里倒水流得慢才能完全填充。

我记得有一次焊一个贴片电阻，可能是烙铁的温度不够，焊锡半天都不融化，我就一直使劲压，结果把引脚给压歪了。

所以烙铁的温度也很重要，要合适才行。

我还试过在放大镜下焊接。

因为那些贴片元器件真的是太小了，不放大的话，眼睛都看不清楚引脚和焊点在哪。

这就和你找那种特别小的灰尘一样，不仔细看根本看不到。

不过这也有个问题，就是操作起来有点拘束。

反正不管怎么样，多练习是很重要的，就像你学骑自行车，摔了几次就知道怎么保持平衡了。

在焊接之前，最好也在一些废旧的电路板上练习练习。

这样正式操作的时候就能熟练很多了。

而且焊接完了之后一定要检查一下，看看有没有虚焊的地方。

虚焊就像是两个人表面上抱在一起了，实际上没有抱紧，随时可能散开。

总之搞这些贴片元器件的拆卸和焊接要特别细心。

小型贴片元件的焊接技巧
1. PCB工艺设计：在PCB设计之前考虑元件的大小、型号以及焊盘的尺寸、布线连接等因素，确保适合小型贴片元件的焊盘布局。

2.使用烙铁：选择合适的烙铁头，选择合适的温度范围和时间来焊接贴片元件，避免烙铁头过大或过小。

3.合理使用焊锡：选择适当的焊锡，调节烙铁温度，注意烙铁头上的锡量不要过多或过少，并尽可能让锡均匀地分布在焊盘上以保证良好的焊接效果。

4.精细化处理：使用放大镜或显微镜等工具让焊接过程变得简单或者更方便。

这可以保证焊接正确性而减小粘接电路板的风险。

5.避免短路：在焊接小型贴片电阻、电容等元件时，需要保证焊盘上的锡很少、并尽可能地少碰到相邻的焊盘，避免短路现象的发生。

6.清理工作：在焊接整个电路板之后，清理焊接点和周围区域上多余的剩余锡，以确保电路板表面有极好的平整度。

7.尽可能减少锡的使用：对于这个比站的板，使用过大的数量对设计造成的影响巨大，所以需要注重焊锡用量的减少。

8.进行检查：完成焊接后，最好进行自我检查或者询问他人进行检查确认，并通过其他测试装置或设备进行检查，验证焊接的质量是否准确。

电路高手谈谈手工焊接贴片元件的方法、经验,所用工具[王为之]我也是位新手,近来做过一些表贴电路,我觉得,一般的分立元件,当然谁都能焊好了,只要心细手稳,没总题的。

关键是表贴的集成电路,例如64脚的MSP430系列,除了心细之外,还得有些好的工具,如一把好的烙铁(专用于焊表贴集成电路的),我用的只能说是还可以吧, 120元一把。

头儿细得像锥子一样。

但长时间烧也不坏。

贴片焊膏是必不可少的。

如果想焊的更好些,更快些,那么买一台热风台就可以了,先拿小烙铁焊上两三个管脚,对准位置后,涂上焊膏,热风一吹,非常漂亮!但这种焊法,最后一定要拿放大镜,针尖,这两样工具一个一个管脚的检验,以防接触不良,我在这上面吃过好大的亏!如果有一台热风台,就不会再因为焊坏板子而吃亏了,热风一吹,轻轻一取就OK了,我过去焊坏好多板子,不是因为焊,而是因为取,引线太细,一取就完蛋了,有了热风台,就不会了。

这玩意也不贵,300多就行了。

[duoduo]这两年我手工焊过许多贴片,并不难,要细心,掌握方法。

对于50mil间距的贴片就不说了吧,很容易的。

对于引脚间距细密的,首先在干净的焊盘上涂上一层焊锡膏,再用干净的恒温电烙铁往焊盘上薄薄一层焊锡,把元件放置上去对准,上锡固定好对角,然后随意挑一边用烙铁垂直引脚出线方向较缓滑过,同时稍用力下压元件这条边;然后就同样方法焊对边;然后就另外两边。

最后检查,不好的地方重新焊过。

[mudfish]1、焊贴片电阻电容先在一个焊盘上上一点锡,用镊子夹住元件焊在这个焊盘上,如果不平可用镊子调整,最后可统一在另一个焊盘上上锡,完成焊接2、表贴集成电路/连接器用松香酒精溶液做助焊剂。

焊接前先用棉签沾上助焊剂涂抹在焊盘上,稍等一会,待酒精略微挥发一些后助焊剂会发粘,此时可将元件或连接器放好,略微压一下即可,注意一定要对正!然后用烙铁把对角线的两个管脚烫一下,即可固定元件,然后就一个脚一个脚地对付吧。

也可以在烙铁头上稍微多上点锡,在元件的管脚上轻轻拉过。

如何焊接贴片元件贴片元件的焊接原则在前面已经作了说明，下面具体说说如何焊接贴片元件：贴片元件的总体焊接方法是：先固定，后焊接。

由于贴片元件没有固定孔，如果不先固定的话，焊接的时候容易导致元件移位，所以焊接前需要先将元件固定。

一、贴片电阻、电容等两脚贴片元件的焊接1、贴片电阻、电容等两脚贴片元件焊接前，先用烙铁在电路板上电阻等两脚元件的一个焊盘上焊一点锡（在哪一个焊盘上焊锡依据个人焊接习惯，我比较喜欢先在右边焊盘镀锡，这样比较符合焊接习惯），也可以将板子上所有的两脚贴片元件的一个焊盘镀锡，这样比较省事；2、在一个焊盘上镀完锡后，用镊子夹住电阻等两脚元件在对应的焊盘上摆正位置，用烙铁将元件的一端焊接到焊盘的镀锡一端，然后拿着焊锡丝将另一端焊住。

一种比较省时省力的方法是：先将所有两脚元件的一端固定在相应位置的镀锡焊盘上，然后在同一焊接另一端引脚；3、焊接时候要注意时间和力度，用力过大或者焊接时间过长会让对面的焊锡也融化了，这样容易导致元件移位。

二、贴片三极管的焊接贴片三极管有3个焊接引脚，焊接时同样先将一个焊盘镀锡，然后固定住三极管的一个引脚，接着焊接另外两个引脚，由于贴片三极管的引脚比较细，很容易一起变形或折断，所以焊接时一定要小心，不要用力过度。

三、引脚数在4个以上、引脚间距比较大的贴片元件的焊接1、同样的，先用烙铁在元件一个引脚的焊盘上镀锡，用镊子夹住元件，摆正位置，然后固定元件（一般是现在元件四角的其中一个引脚上镀锡，然后固定）；2、一手拿着焊锡丝，另一只手拿着烙铁，分别固定剩余的3个角，焊接的时候注意焊接力度，千万不要然元件移位，四个角都固定后，再焊接的时候，元件就不会发生移位了；3、一手拿着焊锡丝，另一只手拿着烙铁，焊接剩下的引脚，这时候最好采用尖头烙铁；4、焊接完所有引脚后，检查各个引脚之间是否有短路的情况，如果有，则用烙铁从两个引脚之间慢慢划过，这样让多余的焊锡吸附到烙铁上，从而消除短路。

贴片焊工艺贴片焊工艺是电子制造过程中的一项重要工艺，主要用于将电子元器件固定在PCB（Printed Circuit Board，印刷电路板）上。

本文将从贴片焊工艺的流程、设备、材料、质量控制等方面进行介绍。

一、贴片焊工艺流程贴片焊工艺一般包括以下几个步骤：元器件准备、印刷焊膏、贴片、回流焊接、清洗、检验等。

1. 元器件准备：首先需要准备好需要焊接的元器件，包括芯片、电阻、电容等。

这些元器件需要经过分盘、分拣等工序，确保元器件的质量和正确性。

2. 印刷焊膏：将焊膏均匀地印刷在PCB上的焊盘上。

焊膏是一种具有粘度的黏性物质，用于在焊接过程中起到连接和润湿的作用。

3. 贴片：将元器件按照设计要求贴装在焊盘上。

贴片可以手工进行，也可以使用自动化设备完成。

贴片时需要注意对元器件的位置、方向和焊盘的对准。

4. 回流焊接：将贴装好的PCB送入回流焊炉中进行焊接。

回流焊炉会将焊膏加热到一定温度，使其熔化并与焊盘和元器件形成可靠的焊接。

5. 清洗：在焊接完成后，需要对PCB进行清洗，去除焊膏残留和其他杂质。

清洗可以使用溶剂、超声波等方式进行。

6. 检验：最后对焊接完成的PCB进行检验，检查焊点的质量和连接情况。

常用的检验方法包括目视检查、X射线检测等。

贴片焊工艺需要使用一些专用设备，主要包括贴片机、回流焊炉、清洗机等。

1. 贴片机：贴片机是贴片焊工艺中最关键的设备之一，用于自动化地将元器件贴装在PCB上。

贴片机具有高精度、高速度的特点，能够提高生产效率和焊接质量。

2. 回流焊炉：回流焊炉是将焊膏加热到一定温度的设备，用于实现焊盘和元器件之间的可靠连接。

回流焊炉需要具备稳定的温度控制和良好的热传导性能。

3. 清洗机：清洗机用于去除焊膏残留和其他杂质，保证焊接质量。

清洗机可以采用溶剂、超声波等方式进行清洗，需要具备良好的清洗效果和操作便捷性。

三、贴片焊工艺所需材料贴片焊工艺需要使用一些特定的材料，主要包括焊膏、PCB和元器件。

贴片元件的焊接方法
贴片元件是一种常用的电子元器件，有多种焊接方法可以用于将其连接到电路板上。

以下是几种常见的焊接方法：
1. 表面贴装技术（SMT）焊接：这是最常用的贴片元件焊接方法。

在SMT焊接过程中，元件的引脚与电路板上的焊盘对齐，然后通过加热将焊锡融化，使引脚与焊盘连接。

2. 反面贴装技术（THT）焊接：在THT焊接过程中，元件的引脚穿过电路板的孔洞，然后通过加热将焊锡融化，使引脚与电路板的焊盘连接。

3. 热风热风焊接：热风焊接是一种常用的SMT焊接方法。

在热风焊接过程中，通过喷射热风将焊锡融化，使焊点形成连接。

4. 红外线焊接：红外线焊接是一种快速的贴片元件焊接方法。

在红外线焊接过程中，通过照射红外线光束将焊锡融化，使焊点形成连接。

5. 线热焊接：线热焊接是一种THT焊接方法。

在线热焊接过程中，通过加热将焊锡融化，使引脚与焊盘连接。

这种焊接方法通常用于焊接较大的贴片元件。

需要根据具体的焊接要求和元件特性选择合适的焊接方法，以确保焊接质量和可靠性。

贴片元件焊接的流程及注意事项
哎呀呀，贴片元件焊接可不能瞎搞哟！要想把这活儿干得漂亮，那得把流程和注意事项牢记心间呀！
先说流程，就跟走迷宫得有路线图一样。

首先，准备好工具材料，这可是基础中的基础哇！然后，清洁焊接部位，可别小看这一步，就好比要给房子打个干净的地基。

接下来，涂抹适量的焊锡膏，这就像给元件穿上一层保护衣。

再把贴片元件准确地放置在焊接位置，要一丝不苟，不能有半点马虎哟！之后，用烙铁加热焊接点，这时候要稳住，别手抖呀！最后，检查焊接质量，有问题及时返工，可不能让次品蒙混过关！
再讲讲注意事项，这可太关键啦！你想想，要是焊接温度过高，那不就把元件给烧坏了嘛，就像把花朵放在火上烤一样！而且，焊接时间也得把控好，太长太短都不行，这就跟做饭火候掌握不好一样糟。

还有哇，操作的时候要防静电，不然一不小心静电就把元件给搞坏了，这多可惜呀！另外，千万别让杂质混入焊接点，那会影响焊接效果的，就像在美味的汤里掉进了沙子。

哎呀呀，贴片元件焊接可不能大意，每个环节都要精心对待，这样才能做出高质量的产品，才能在电子世界里畅游无阻呀！。

贴片元件焊接方法和技巧
贴片元件是现代电子产品中广泛使用的元件之一，其小型化、可靠性高以及适应高密度电路板的特性受到了广泛的认可。

在生产过程中，贴片元件的焊接是非常关键的一步。

下面将介绍贴片元件的焊接方法和技巧。

1. 焊接方法
目前，主要的贴片元件焊接方法有手工焊接和自动化焊接两种。

手工焊接主要采用铁氧体烙铁和热风枪，需要操作人员具备一定的技能和经验。

自动化焊接则采用贴片机和回流焊炉等设备，能够实现高效、高质量的焊接。

2. 焊接技巧
（1）对于手工焊接而言，操作人员需要选择适合的焊接工具，
并严格按照焊接工艺规范操作，以避免损坏贴片元件。

此外，需要注意烙铁的温度和焊接时间，以免长时间高温对元件造成影响。

（2）自动化焊接中，重要的是选择合适的焊接参数。

这些参数
包括温度、时间、通风量等。

需要根据元件的类型和封装形式等因素进行调整，以确保焊接的质量和可靠性。

总之，贴片元件的焊接是电子产品生产过程中不可或缺的一步，需要操作人员具备一定的技能和经验，并严格按照焊接工艺规范操作。

同时，需要根据元件的特性和封装形式等因素，选择合适的焊接方法和技巧，以确保焊接的质量和可靠性。

- 1 -。
