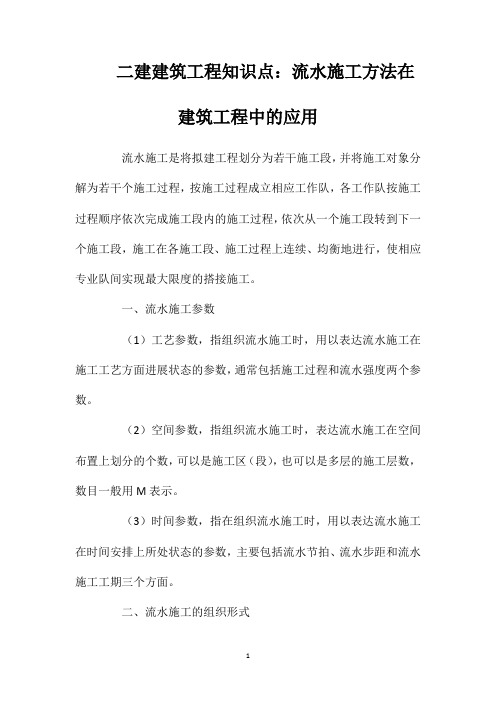

二建建筑工程知识点：流水施工方法在
建筑工程中的应用
流水施工是将拟建工程划分为若干施工段，并将施工对象分解为若干个施工过程，按施工过程成立相应工作队，各工作队按施工过程顺序依次完成施工段内的施工过程，依次从一个施工段转到下一个施工段，施工在各施工段、施工过程上连续、均衡地进行，使相应专业队间实现最大限度的搭接施工。
一、流水施工参数
（1）工艺参数，指组织流水施工时，用以表达流水施工在施工工艺方面进展状态的参数，通常包括施工过程和流水强度两个参数。
（2）空间参数，指组织流水施工时，表达流水施工在空间布置上划分的个数，可以是施工区（段），也可以是多层的施工层数，数目一般用M表示。
（3）时间参数，指在组织流水施工时，用以表达流水施工在时间安排上所处状态的参数，主要包括流水节拍、流水步距和流水施工工期三个方面。
二、流水施工的组织形式
（1）等节奏流水施工。
（2）异节奏流水施工，其特例为成倍节拍流水施工。
（3）无节奏流水施工。
三、流水施工的表达方式
流水施工主要以横道图方式表示：横坐标表示流水施工的持续时间；纵坐标表示施工过程的名称或编号。
n条带有编号的水平线段表示n个施工过程或专业工作队的施工进度安排，其编号①、②表示不同的施工段。
横道图表示法的优点是：绘图简单，施工过程及其先后顺序表达清楚，时间和空间状况形象直观，使用方便，因而被广泛用来表达施工进度计划。
基于三种流水施工及横道图的知识点解析一、等节奏流水（一）特点：1.所有流水节拍都彼此相等；2.所有流水步距都彼此相等，而且等于流水节拍；3.每个专业工作队都能够连续作业，施工段没有间歇时间；4.专业工作队数等于施工过程数。
（二）工期计算公式T P=（M+N′-1）K-∑C+∑GT P=∑t zh+∑K-∑C+∑G（三）绘制横道图二、无节奏流水（一）特点：1.各个施工过程在各个施工段上的流水节拍通常不相等；2.流水步距与流水节拍之间存在着某种函数关系，流水步距也多数不等；3.每个专业工作队都能够连续作业，施工段可能有间歇。
4.施工过程数等于工作队数（一个施工过程组织一个队）（二）工期计算公式：T P=∑t zh+∑K-∑C+∑G（三）绘制横道图三、成倍节拍流水（等步距异节奏流水施工）（一）特点：1.同一施工过程在各个施工段上的流水节拍都相等，不同施工过程在同一施工段上的流水节拍之间存在一个最大公约数。
2.流水步距等于各个流水节拍的最大公约数。
3.每个专业工作队都能够连续作业，施工段没有间歇时间。
4.专业工作队数目大于施工过程数目。
（二）工期计算公式T P=（M+N′-1）K-∑C+∑G（三）绘制横道图案例一（等节奏流水）背景：某工程由A、B、C、D四个分项工程组成，分别为施工准备、挖土、砌砖基础、回填土工程，它在平面上划分为四个施工段，各分项工程在各个施工段上的流水节拍均为3天，其中A、B施工过程和B、C施工过程允许平行搭接1天，C、D施工过程之间有2天的技术间歇时间。
【问题】1.试述等节奏流水施工的特点。
2.用等节奏流水施工方法组织施工并绘制流水施工横道图。
3.确定等节奏流水施工的流水步距、流水工期及工作队总数。
【答案】1.等节奏流水施工的特点是：①所有流水节拍都彼此相等；②所有流水步距都彼此相等，而且等于流水节拍；③每个专业工作队都能够连续作业，施工段没有间歇时间； ④专业工作队数等于施工过程数。
流水施工横道图（2019年1月21日星期一）一、参数1．工艺参数：施工流程或施工队，用小写字母n表示。
2．空间参数：施工区段，用小写字母m表示。
3．时间参数：流水步距，流水节拍，工期。
（1）流水步距：前后相邻两个施工流程或施工队，进入第一个施工段进行流水施工的时间间隔，用大写字母K表示。
（2）流水节拍：施工流程或施工队在施工段上的持续时间，用小写字母t表示。
（3）工期：用大写字母T表示。
二、横道图分类1．等节奏流水施工横道图：横道图中所有流水节拍都相等。
a a aa a aa a a2．无节奏流水施工横道图：同一施工流程的不同施工段的流水节拍不完全相等。
a b ad c ba a e3．异步距异节奏流水施工横道图：同一施工流程的不同施工段的流水节拍完全相等，且不同施工流程的流水节拍不完全成倍数关系。
a a aa a a1.5a 1.5a 1.5a4．等步距异节奏流水施工横道图：同一施工流程的不同施工段的流水节拍完全相等，且不同施工流程的流水节拍彼此成倍数关系。
a a aa a a2a 2a 2a三、横道图参数计算1．等节奏流水施工横道图时间参数计算K=tT=∑∑+tK=(n-1)K+mt=(m+n-1)t2．等步距异节奏流水施工横道图时间参数计算（加快施工）K=各个施工流程流水节拍的最大公约数n’=施工队数T=∑∑K=（n’-1）K+mt=(m+n’-1)t+t注：加快施工意思是说通过增加施工队数来增加施工速度。
而通过增加施工队后等步距异节奏流水施工就会转化为等节奏流水施工。
3．无节奏流水施工、异步距异节奏流水施工、等步距异节奏流水施工横道图参数计算步距K使用“累加数列错位相减取最大值”法计算。
（1）原始数据a b ad c ba a e（2）累加数列a b+a a+b+ad c+d b+c+da a+a e+a+a（3）错位相减（4）取最大值K1,2=max{b+a-d,a+b+a-(c+d),-(b+c+d)} K2,3=max{c+d-a,b+c+d-(a+a),-(e+a+a)} 工期T=∑∑K+t。
流水施工了解：组织施工的方式及其特点；熟悉：固定节拍、成倍节拍流水施工的特点和流水施工工期的计算方法；掌握：流水施工参数的概念；非节奏流水施工的特点、流水步距及流水施工工期的计算方法。
第一节基本概念一、流水施工(一)组织施工的方式考虑工程项目的施工特点、工艺流程、资源利用、平面或空间布置等要求，施工方式可以采用依次、平行、流水等施工组织方式。
（重点是参考p17图2-1，在理解三种组织施工方式基本原理的基础上，重点掌握三种组织施工方式的特点）1．依次施工（结合p17图2-1施工方式比较图。
）依次施工方式是将拟建工程项目中的每一个施工对象分解为若干个施工过程，按施工工艺要求依次完成每一个施工过程；当一个施工对象完成后，再按同样的顺序完成下一个施工对象，依次类推，直至完成所有施工对象。
2．平行施工（结合p17图2-1施工方式比较图。
）平行施工方式是组织几个劳动组织相同的工作队，在同一时间、不同的空间，按施工工艺要求完成各施工对象。
3．流水施工（结合P17图2-1施工方式比较图。
）流水施工方式是将拟建工程项目中的每一个施工对象分解为若干个施工过程，并按照施工过程成立相应的专业工作队，各专业队按照施工顺序依次完成各个施工对象的施工过程，同时保证施工在时间和空间上连续、均衡和有节奏地进行，使相邻两专业队能最大限度地搭接作业。
（施工很有规律）三种组织施工方式的特点如下（重点）【例题1】建设工程施工通常按流水施工方式组织，其特点之一是( )。
(参考P18流水施工特点或前面的表格)a．单位时间内所需用的资源量较少b．使各专业工作队能够连续施工c．施工现场的组织、管理工作简单d．同一施工过程的不同施工段可以同时施工答案：b【例题2】建设工程组织依次施工时，其特点包括( )。
(参考p18依次施工特点或前面的表格)a．没有充分地利用工作面进行施工，工期长b．如果按专业成立工作队，则各专业队不能连续作业c．施工现场的组织管理工作比较复杂d．单位时间内投入的资源量较少，有利于资源供应的组织e．相邻两个专业工作队能够最大限度地搭接作业答案：a、b、d【例题3】建设工程组织依次施工时，其特点不包括( )。
基于三种流水施工及横道图的知识点解析
一、等节奏流水
（一）特点：
1.所有流水节拍都彼此相等；
2.所有流水步距都彼此相等，而且等于流水节拍；
3.每个专业工作队都能够连续作业，施工段没有间歇时间；
4.专业工作队数等于施工过程数。
（二）工期计算公式
T P=（M+N′-1）K-∑C+∑G
T P=∑t zh+∑K-∑C+∑G
（三）绘制横道图
二、无节奏流水
（一）特点：
1.各个施工过程在各个施工段上的流水节拍通常不相等；
2.流水步距与流水节拍之间存在着某种函数关系，流水步距也多数不等；
3.每个专业工作队都能够连续作业，施工段可能有间歇。
4.施工过程数等于工作队数（一个施工过程组织一个队）
（二）工期计算公式：T P=∑t zh+∑K-∑C+∑G
（三）绘制横道图
三、成倍节拍流水（等步距异节奏流水施工）
（一）特点：
1.同一施工过程在各个施工段上的流水节拍都相等，不同施工过程在同一施工段上的流水节拍之间存在一个最大公约数。
2.流水步距等于各个流水节拍的最大公约数。
3.每个专业工作队都能够连续作业，施工段没有间歇时间。
4.专业工作队数目大于施工过程数目。
（二）工期计算公式
T P=（M+N′-1）K-∑C+∑G
（三）绘制横道图
案例一（等节奏流水）
背景：
某工程由A、B、C、D四个分项工程组成，分别为施工准备、挖土、砌砖基础、回填土工程，它在平面上划分为四个施工段，各分项工程在各个施工段上的流水节拍均为3天，其中A、B施工过程和B、C施工过程允许平行搭接1天，C、D施工过程之间有2天的技术间歇时间。
【问题】
1.试述等节奏流水施工的特点。
2.用等节奏流水施工方法组织施工并绘制流水施工横道图。
3.确定等节奏流水施工的流水步距、流水工期及工作队总数。
【答案】
1.等节奏流水施工的特点是：
①所有流水节拍都彼此相等；
②所有流水步距都彼此相等，而且等于流水节拍；
③每个专业工作队都能够连续作业，施工段没有间歇时间； ④专业工作队数等于施工过程数。
2.流水施工横道图见图2－2－1。
图2－2－1
3.流水步距为3天，流水工期（4+4-1）×3+2-2=21天，施工队总数为4个。
案例二（无节奏流水）
背景：某工程由主楼和塔楼组成，现浇钢筋混凝土柱，预制梁板，框架－剪力墙结构。
工程拟分成四段进行流水施工，梁与板之间的间歇时间为1天。
各段流水节拍见表2－2－1。
表2－2－1 【问题】
1.试述无节奏流水施工的特点。
2.确定此流水施工的流水步距、流水工期及工作队总数。
3.组织无节奏流水施工并绘制流水施工计划横道图。
【答案】
1.无节奏流水施工的基本特点是：
（1）各个施工过程在各个施工段上的流水节拍通常不相等；
（2）流水步距与流水节拍之间存在着某种函数关系，流水步距也多数不等； （3）每个专业工作队都能够连续作业，施工段可能有间歇。
序号 施工过程 流水节拍 一段 二段 三段 四段 1 柱 2 4 3 2 2 梁 3 3 2 2 3
板
4
2
3
2
（4）工作队数等于施工过程数。
2.组织无节奏流水施工的关键是正确计算流水步距。
计算流水步距可采用取大差法，计算步骤为：
（1）累加各施工过程的流水节拍，形成累加数据系列；
（2）相邻两施工过程的累加数据系列错位相减；
（3）取差数之大者作为该两个施工过程的流水步距。
所以本案例，柱、梁两个施工过程的流水步距为：（大差法）
本案例工作队总数为3个
因为无节奏流水施工工期的计算公式为：T p=ΣK i+Σt n+ΣZ，式中ΣK i为各流水步距之和，Σt n为最后一个施工过程在各施工段的持续时间之和，ΣZ为间歇时间。
即本案例流水工期为（4+2+3+2）+（3+3）+1=18天
案例三（成倍节拍流水）（等步距异节奏流水）
背景
某建筑工程的某分部工程由支模、绑扎钢筋和浇筑混凝土三个施工过程组成，每个施工过程均有六个施工段，三个施工过程的流水节拍分别为6天、4天、2天。
【问题】
1.试述等步距异节奏流水施工（成倍节拍流水施工）的特点。
2.组织等步距异节奏流水施工并绘制流水施工横道图。
3.确定此流水施工的流水步距、流水工期及工作队总数。
【答案】
1.成倍节拍流水施工的特点：
（1）同一施工过程在各个施工段上的流水节拍都相等，不同施工过程在同一施工段上的流水节拍之间存在一个最大公约数。
（2）流水步距等于各个流水节拍的最大公约数。
（3）每个专业工作队都能够连续作业，施工段没有间歇时间。
（4）专业工作队数目大于施工过程数目。
2.流水施工计划横道图如图2－2－2所示
续表
图2－2－2
3.流水步距为2天，工作队总数为：6/2+4/2+2/2=6个，工期为：（6+6-1）×2=22天。
