24.8m高程楼板支撑系统贝雷架计算(9片)

贝雷梁计算贝雷梁的计算跨径为24米，采用18片单层加强型，计算时底板区域内由14片贝雷共同承担，翼板区域内由4片贝雷共同承担。

贝雷梁的计算示意图如下：q一、荷载计算：1、箱梁自重荷载：350T其中底板区域内为285 T ，每侧翼板区域内为32.5 T2、支架自重荷载：50 T其中底板区域内为32 T ，每侧翼板区域内为9 T3、20×20方木自重荷载0.2×0.2×6×3×24×0.8＝13.824 T4、每片贝雷自重均布荷载：0.4 T/m二、底板区域内的14片贝雷的内力及挠度计算对每片单层加强型贝雷，截面几何特性如下：345W=7699.1cm ,577434.4, 2.110I cm E MPa ==⨯则底板区域内的每片贝雷所受的荷载（等效为均布荷载）：1285320.413.8241.10241431418q T m +=++=⨯⨯ 取荷载系数为1.2时，'1 1.2 1.10 1.32q T =⨯=1、两边支撑端的剪力为：[]'1111 1.322415.8424.5222R q l T R T ==⨯⨯=<=2、跨中截面弯矩及应力为：[][]'22114311311 1.322495.04168.768895.041010123.441707699.110M q l T m M T m M MPa MPa W σσ==⨯⨯=<=⨯⨯===<=⨯ 3、跨中截面挠度为：'442118855 1.32102410 4.7 6.0400384384 2.110577434.410q l l v cm cm EI -⨯⨯⨯⨯===<=⨯⨯⨯⨯ 以上验算均满足要求。

三、每侧翼板区域内的2片贝雷的内力及挠度计算每侧翼板区域内的每片贝雷所受的荷载（等效为均布荷载）： 232.590.413.8241.022*******q T m +=++=⨯⨯ 取荷载系数为1.2时，'2 1.2 1.02 1.224q T =⨯=1、两边支撑端的剪力为：[]'2211 1.2242414.6924.5222R q l T R T ==⨯⨯=<= 2、跨中截面弯矩及应力为：[][]'22224322311 1.2242488.13168.768888.131010114.471707699.110M q l T m M T m M MPa MPa W σσ==⨯⨯=<=⨯⨯===<=⨯ 3、跨中截面挠度为：'442228855 1.224102410 4.4 6.0400384384 2.110577434.410q l l v cm cm EI -⨯⨯⨯⨯===<=⨯⨯⨯⨯ 以上验算均满足要求。

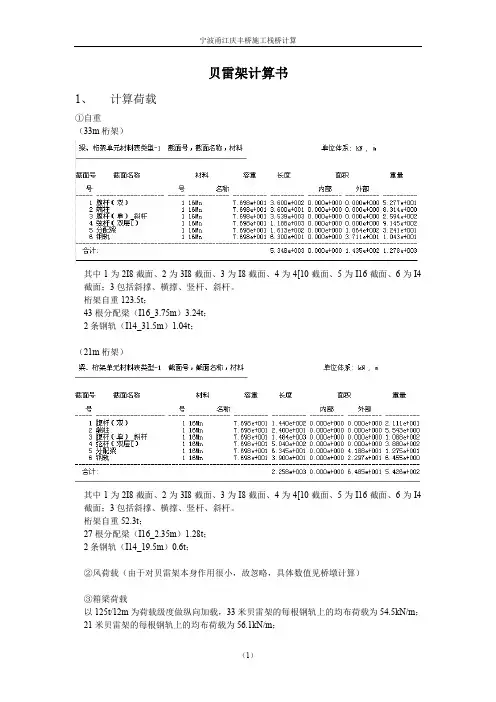

贝雷架计算书1、计算荷载①自重（33m桁架）其中1为2I8截面、2为3I8截面、3为I8截面、4为4[10截面、5为I16截面、6为I4截面；3包括斜撑、横撑、竖杆、斜杆。

桁架自重123.5t；43根分配梁（I16_3.75m）3.24t；2条钢轨（I14_31.5m）1.04t；（21m桁架）其中1为2I8截面、2为3I8截面、3为I8截面、4为4[10截面、5为I16截面、6为I4截面；3包括斜撑、横撑、竖杆、斜杆。

桁架自重52.3t；27根分配梁（I16_2.35m）1.28t；2条钢轨（I14_19.5m）0.6t；②风荷载（由于对贝雷架本身作用很小，故忽略，具体数值见桥墩计算）③箱梁荷载以125t/12m为荷载级度做纵向加载，33米贝雷架的每根钢轨上的均布荷载为54.5kN/m；21米贝雷架的每根钢轨上的均布荷载为56.1kN/m；④施工荷载0.3t/m，由于33m长的贝雷架还不到10t重，所以计算中假定自重荷载中包括了施工荷载，不做另计。

2、计算模型（以33米贝雷架为例、21米贝雷架类似）33米贝雷架立面图33米贝雷架平面图33米贝雷架侧面图3、计算结果①33米贝雷架反力：荷载组合类型荷载组合内容应力：桁架应力：可以看到，在端部及跨中应力较大，最大的端斜杆，跨中上下弦杆87.4Mpa，端柱应力为72Mpa。

梁应力：（分配梁及轨道）可见，轨道的应力大于分配梁的应力，轨道上最大应力81.2Mpa, 分配梁上最大应力63Mpa。

位移： 桁架位移：在承压钢梁和自重下，桁架竖向挠度2.713cm 。

贝雷梁非弹性挠度 ()()cm n f m 105.02-= n 为奇数；所以，cm f m 6120*05.0==；总位移为6+2.713=8.713cm cm L 5.560033600==>。

需设置预拱度来调整梁底标高。

在承压钢梁和自重下，升温21度时，桁架纵桥向位移+1.442cm。

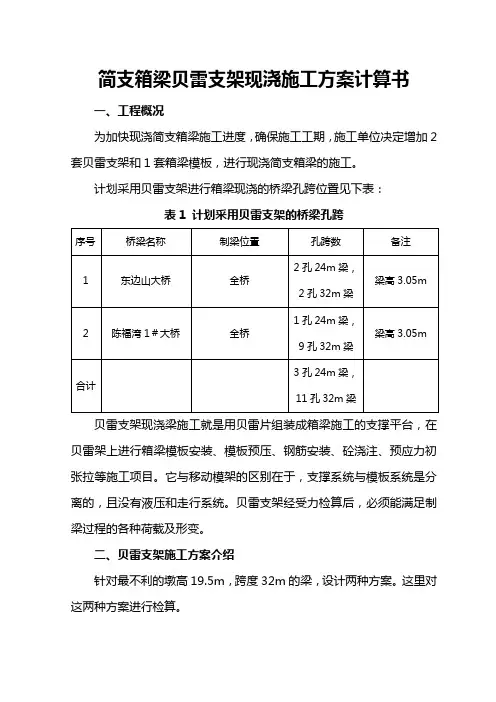

简支箱梁贝雷支架现浇施工方案计算书一、工程概况为加快现浇简支箱梁施工进度，确保施工工期，施工单位决定增加2套贝雷支架和1套箱梁模板，进行现浇简支箱梁的施工。

计划采用贝雷支架进行箱梁现浇的桥梁孔跨位置见下表：表1 计划采用贝雷支架的桥梁孔跨贝雷支架现浇梁施工就是用贝雷片组装成箱梁施工的支撑平台，在贝雷架上进行箱梁模板安装、模板预压、钢筋安装、砼浇注、预应力初张拉等施工项目。

它与移动模架的区别在于，支撑系统与模板系统是分离的，且没有液压和走行系统。

贝雷支架经受力检算后，必须能满足制梁过程的各种荷载及形变。

二、贝雷支架施工方案介绍针对最不利的墩高19.5m，跨度32m的梁，设计两种方案。

这里对这两种方案进行检算。

方案1的贝雷支架布置图见图1、图2。

图1 32米现浇梁贝雷支架顺桥向布置图图2 32m现浇梁现浇支架横向布置（方案1）方案2的贝雷支架布置图见图3、图4。

图3 方案2中的贝雷梁纵桥向布置图4 方案2中的贝雷梁横桥向布置三、贝雷支架施工计算内容1、贝雷梁强度、位移计算2、立柱强度、稳定计算3、立柱基础即承台抗剪切破坏检算4、横梁计算四、贝雷支架施工计算（一）荷载分析1、箱梁自重32m梁体混凝土用量为334.5m3，容重按2.6t/m3计，则梁体重量为870t。

2、箱梁内外模板重量根据现浇箱梁定型模板图按150t考虑，呈均布荷载形式布置在底板上面。

3、人、机、料及施工附加荷载人、机、料及其他施工附加荷载取4.5kN/m2。

（二）方案1的贝雷梁及立柱承载能力计算1、腹板正下方贝雷梁计算将混凝土的重量考虑1.1倍的增大系数，人、机、料及其他施工附加荷载按箱梁底宽5m考虑，则每延米的荷载集度为：(≈870⨯1.1+⨯⨯+1505.4362kN/m56.10/32)所以参与计算的作用于支架上的荷载实际为：/362=⨯326.mmkN11803kN为安全计，假定半个箱梁的重量及施工机具、模板重量均由腹板正下方的6片贝雷梁承受。

衢州系杆拱桥贝雷梁支架方案简易计算一、编制依据1.《公路桥涵施工技术规范》JTG/T F50-20112.《公路工程质量检验评定标准》JTGF80/1－20043.《建筑结构荷载规范》GB50009-20014.《路桥施工计算手册》周水兴主编人民交通出版社（参考资料）5.《装配式公路钢桥多用途使用手册》黄绍金刘陌生编著人民交通出版社（参考资料）6. 勘察工地现场，调查工地周边环境条件所了解的情况和收集的信息7. 参照原编制方案的桥梁资料。

二、桥梁参数及支架搭设方案2.1桥梁参数风撑：宽1.0m×高1.5m，截面积1.3㎡；拱肋：中拱肋宽1.8m×高1.8m，截面积：2.925㎡，边拱肋宽1.4m×高1.8m，截面积：2.205㎡；系杆：中系杆宽1.8m×高1.8m，截面积：3.24㎡，边拱肋宽1.4m×高1.8m，截面积：2.52㎡；横梁：宽0.9m×高1.06~1.3m，最大截面积1.17㎡。

2.2系杆拱桥支架搭设方案现状河道为整体性基岩，地基承载力高,河床采用沙砾回填至承台顶高程并强夯,根据地质剖面图显示，本桥位河床底标高为39.46m，河床表层卵石层，卵石：层厚5.8m，标高：39.46m～33.66m，地基承载力标准值f＝300KPa。

根据原有贝雷梁方案进行调整，拱肋、风撑采用碗扣支架体系，下部系杆及横梁采用贝雷梁支架体系。

拱肋、风撑碗扣支架纵向@60cm，横向@30布置，注重剪刀撑设置，在每根横梁设置普通φ48mm钢管横向拉结三条拱肋支架，使得其横向形成整体性。

具体要求请参照碗扣支架方案，拱肋及风撑的力学验算已经在碗扣支架方案中验算通过，本次不进行单独计算。

系杆、横梁处贝雷梁支架利用现有的4排12根φ110cm混凝土支撑柱，在风撑及边跨加设三道横桥向钢管柱分担梁，同时在端横梁处设置加密贝雷梁。

贝雷梁纵梁设置：在系杆处设置@45cm间距贝雷纵梁，系杆之间空挡设置4道@90cm贝雷纵梁作为横梁的支撑，横梁外侧挑梁处设置1道@90cm贝雷梁，具体贝雷梁间间距见附图；横梁设置：在现有混凝土柱及端横梁处设置横向贝雷横梁，间距2×45cm（3×45cm），风撑及边跨处直接采用H40型钢支撑贝雷纵梁作为横梁，型钢在系杆受力范围设置加劲板@20cm；立柱设置：现有φ110cm 混凝土支撑柱和φ426mm螺旋钢管立柱，立柱之间采用10#槽钢横向剪刀撑联结；基础设置：钢管立柱下除了利用现有承台外，均设置C20混凝土条形基础，厚50cm（80cm），河床回填砂砾应夯实处理。
