贝雷架钢便桥计算书30米跨

贝雷梁施工便桥设计计算书中铁十一局集团第四工程有限公司二〇一六年三月贝雷梁便桥计算书1、便桥设计依据1.1、设计依据和设计规范《公路桥涵设计通用规范》(JTG D60-2004) 《钢结构设计规范》(GB 50017-2003) 《港口工程荷载规范》（JTJ215-98） 1.2、技术标准1）荷载：按80t 履带吊吊重20t 荷载验算，其中80t 履带吊吊重20t 为栈桥设计的主要荷载。

2）宽度：考虑施工车辆通行需求和经济性因素，按行车道8m 宽布置，每孔跨度12m ，5跨一联。

3）水流力：按流速1.75m/s 考虑。

4）标高：按照设计高潮位+4.75m 设计，栈桥顶面标高设计为+7.0m 。

5）栈桥设计车速：15km/h 。

6）风荷载：工作状态：13.8m/s ；非工作状态：40m/s 。

7）型钢、钢管桩允许应力 抗拉、压 []188.5MPa σ= 抗弯 []188.5w MPa σ= 抗剪 []110MPa τ=单排单层贝雷梁容许弯矩[]788.2M kN m =⋅ 单排单层贝雷梁容许剪力[]245.2Q kN = 2、便桥结构设计 2.1、技术标准（1）设计恒载：栈桥结构自重（2）验算活载：80t履带吊(自重80t+吊重20t)。

10方混凝土罐车栈桥上通行，载重时重量40t 。

总重：400 kN ，轮距：1.8 m，轴距：3.45 m +1.35m前轴重力标准值：60kN，后轴重力标准值：2×170kN前轮着地面积：0.30m×0.20m，后轮着地面积：0.60m×0.20m（3）设计行车速度：15km/h（4）设计使用寿命：5年2.2、便桥结构形式便桥桥面行车道宽度8.0m。

桥面系由上往下依次为10mm组合型花纹钢板，工12.6小纵梁，工22b横向分配梁。

便桥纵梁采用8排单层321型贝雷梁，间距为0.9+1.3m+0.9m+1.3m+0.9m+1.3m+0.9m，贝雷梁跨度12m，采用5跨一联布置，中间设置刚性墩。

简支箱梁贝雷支架现浇施工方案计算书一、工程概况为加快现浇简支箱梁施工进度，确保施工工期，施工单位决定增加2套贝雷支架和1套箱梁模板，进行现浇简支箱梁的施工。

计划采用贝雷支架进行箱梁现浇的桥梁孔跨位置见下表：表1 计划采用贝雷支架的桥梁孔跨贝雷支架现浇梁施工就是用贝雷片组装成箱梁施工的支撑平台，在贝雷架上进行箱梁模板安装、模板预压、钢筋安装、砼浇注、预应力初张拉等施工项目。

它与移动模架的区别在于，支撑系统与模板系统是分离的，且没有液压和走行系统。

贝雷支架经受力检算后，必须能满足制梁过程的各种荷载及形变。

二、贝雷支架施工方案介绍针对最不利的墩高19.5m，跨度32m的梁，设计两种方案。

这里对这两种方案进行检算。

方案1的贝雷支架布置图见图1、图2。

图1 32米现浇梁贝雷支架顺桥向布置图图2 32m现浇梁现浇支架横向布置（方案1）方案2的贝雷支架布置图见图3、图4。

图3 方案2中的贝雷梁纵桥向布置图4 方案2中的贝雷梁横桥向布置三、贝雷支架施工计算内容1、贝雷梁强度、位移计算2、立柱强度、稳定计算3、立柱基础即承台抗剪切破坏检算4、横梁计算四、贝雷支架施工计算（一）荷载分析1、箱梁自重32m梁体混凝土用量为334.5m3，容重按2.6t/m3计，则梁体重量为870t。

2、箱梁内外模板重量根据现浇箱梁定型模板图按150t考虑，呈均布荷载形式布置在底板上面。

3、人、机、料及施工附加荷载人、机、料及其他施工附加荷载取4.5kN/m2。

（二）方案1的贝雷梁及立柱承载能力计算1、腹板正下方贝雷梁计算将混凝土的重量考虑1.1倍的增大系数，人、机、料及其他施工附加荷载按箱梁底宽5m考虑，则每延米的荷载集度为：(≈870⨯1.1+⨯⨯+1505.4362kN/m56.10/32)所以参与计算的作用于支架上的荷载实际为：/362=⨯326.mmkN11803kN为安全计，假定半个箱梁的重量及施工机具、模板重量均由腹板正下方的6片贝雷梁承受。

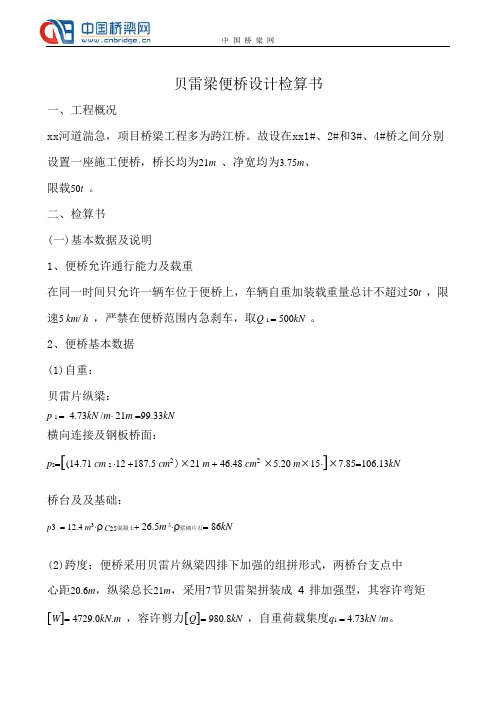

贝雷梁便桥设计检算书一、工程概况xx河道湍急，项目桥梁工程多为跨江桥。

故设在xx1#、2#和3#、4#桥之间分别设置一座施工便桥，桥长均为21m 、净宽均为3.75m、限载50t 。

二、检算书(一)基本数据及说明1、便桥允许通行能力及载重在同一时间只允许一辆车位于便桥上，车辆自重加装载重量总计不超过50t ，限速5 km/ h ，严禁在便桥范围内急刹车，取Q 1 =500kN 。

2、便桥基本数据(1)自重：贝雷片纵梁：p 1 = 4.73kN /m⋅21m =99.33kN横向连接及钢板桥面：p2=[(14.71 cm2 ⋅12 +187.5 cm2)×21 m + 46.48 cm2×5.20 m×15⋅]×7.85=106.13kN桥台及及基础：p3 = 12.4 m3⋅ρ C25混凝土+26.5m 3⋅ρ浆砌片石= 86kN(2)跨度：便桥采用贝雷片纵梁四排下加强的组拼形式，两桥台支点中心距20.6m，纵梁总长21m，采用7节贝雷架拼装成 4 排加强型，其容许弯矩[W]= 4729.0kN.m ，容许剪力[Q]= 980.8kN ，自重荷载集度q1 = 4.73kN /m。

(3)桥面系荷载集度：() /m kN 63.101821q =+=p p (二)便桥检算1、横向连接强度检算最不利状况：当满载车行于跨中时荷载 P max = kQ 1=1.2×500kN = 600kN式中 k 动载系数，取1.2Q 1满荷载总重计算图式(按最不利情况并结合现场实际情况组合)及结果如下： q=10.625kNP=600kN （弯矩最大）R=96KN(剪力）R=396KN(弯矩）P=600kN （剪力最大）R=396KN(弯矩）R=696KN(剪力）注：图中红色表示活载移到端部剪力最大组合情况。

Q max = p max +=⨯2q L 600+10.63×21/2=711.56kN < [Q ]=4×24.52×0.9=882.7kN M max = p ·8q 22L L + = 3735.7kN /m <[M ]= 4×1687.5×0.9 = 5323kN ·m 满足要求!2、横向连接挠度检算f = f 1+ f 2 + f 3式中： f 1 自重W 引起的挠度；f 1=X47200X10384X2.1X5715X10.625X2384q 53-44=EI L = 5.5493mmf 2外荷P 引起的挠度:f 2 =mm EI L 80.6X4577200X10384X7X2.1X 16X600X21n 384q 163-33== f 3销孔间隙引起的挠度；节数n = 7，销孔间隙△L = 0.159cm ，桁高h = 150cm 01484.0150159.0722tg =⨯⨯=∆=h L n φ ︒=7288.0φ()()1482.141445159.072159.0621001502=⨯⨯⨯-⨯=∆∆-=L n L n L h R cm f 3()()mm h R 6.2827288.0cos 11501428.1414452cos 1=⎪⎭⎫ ⎝⎛-+=⎪⎭⎫ ⎝⎛-+=φ 则f = f 1+ f 2+f 3=5.5+6.8+28.6=40.9满足要求!3、基础承载力检算最不利状况：当满载车行于桥头时()()kPa Pa kPa A p p p 90k 566.55.286600213.10613.99Q 2A Q 3121max <=⨯++÷+=++÷+==σ 满足地基承载力要求。

安徽蚌埠至固镇公路改建工程2标临时钢栈桥计算书编制：批准：浙江兴土桥梁建设有限公司2012年2月7日目录1概述 (1)1.1设计说明 (1)1.2设计依据 (1)1.3技术标准 (2)1.4自重荷载统计 (3)1.5荷载工况建立 (3)1.6荷载组合： (3)2上部结构内力计算 (4)2.1桥面板内力计算 (4)2.2I22横向分配梁内力计算 (9)2.3321型贝雷梁内力验算 (14)2.4承重梁内力计算： (19)2.5钢管桩基础验算 (22)3计算结论 (28)蚌埠临时栈桥计算说明书1 概述1.1 设计说明本栈桥为安徽蚌埠至固镇公路改建工程2标基础施工，根据施工现场的具体地质情况、水纹情况和气候情况，拟建栈桥合同段长30m，便桥宽度为4米。

栈桥两侧设栏杆，下部结构采用钢管桩基础，上部结构采用贝雷和型钢的组合结构。

栈桥的结构形式为横向四排单层贝雷桁架，两侧桁架间距分0.9m，中间桁架间距为1.5m，标准跨径为12m，边侧跨径为9m。

栈桥桥面系采用定型桥面板，面系分配横梁为I22a，间距为75cm；基础采用φ529×8mm以上钢管桩，为加强基础的整体稳定性，每排钢管桩间均采用[20a号槽钢连接成整体。

1.2 设计依据1）《公路桥涵设计通用规范》（JTG D60-2004）2）《公路桥涵地基与基础设计规范》（JTGD63-2007）3）《公路桥涵钢结构及木结构设计规范》（JTJ025-86）4）《公路桥涵施工技术规范》（JTG/T F50-2011）5）《海港水文规范》（JTJ213-98）6）《装配式公路钢桥多用途使用手册》7）《钢结构计算手册》1.3技术标准1）桥面设计顶标高为+17.09米。

2）设计荷载：9m3砼罐车、履-50（最大吊重按10t考虑）。

3）验算荷载：（冲击系数已加入模型）①9m3砼罐车：罐车满载在计算模型中添加。

②50T履带吊机：履带接地尺寸4.5m×0.7m。

邓金河便桥的设计与计算主题词：邓金河便桥设计计算内容摘要：运用材料力学和结构力学方面的知识，对便桥各部受力进行了力学分析和计算，通过这些计算，选定桥面系各部构造的材料、型号和尺寸，选定主桁架的型式和跨度。

为钢桥的设计与受力分析提供了一些参考性的思路。

青银高速公路齐河至夏津段一合同段起点里程K0+000〜K15+000,全长15Km,为方便施工,在施工前先要修通主线施工便道, 在K4+570处跨越邓金河时需要修便桥一座，邓金河常水位17. 80m, 河岸地面高程19.30m,常水位时水面宽度10m。

地基土为亚粘土，通过轻型动力触探试验，测得桥位处地基容许承载力llOKPa。

因为施工中常有重车通过，拟以30t汽车作为其设计荷载，主梁型式采用贝雷钢梁，计算跨径12m。

钢梁组合形式为双排单层，共需16片标准贝雷，下承式结构，两组贝雷钢梁间净距4m,同一组的两片贝雷之间在竖直方向和水平方向以L8的角钢相连接形成整体，增加结构的稳定性。

横梁采用I28a的工字钢，每片标准贝雷的下弦杆上横放四根I28a 工字钢，工字钢长度6m,工字钢在水平方向伸出贝雷50cm, 伸出部分以L8角钢与上弦杆连接，增加全桥的结构的稳定。

共需16 根I28a工字钢，工字钢间距为100cm和40cm交替布置。

工字钢上面放置16根纵梁，纵梁为10x15的方札方木材质为东北红松，厚度为15cm,宽度为10cm,纵梁间距25cm,纵梁上面满铺15x10的方木做为桥面板，桥面板厚为10cm,材质为东北红松，桥面板单根长4m, 共需80根桥面板。

便桥各部分构造设计与计算叙述如下：一.桥面板的设计与计算公路钢桥标准设计桥面宽度3. 70m,公路施工车辆及施工机械宽度一般不超过2. 5m,施工车辆与机械可以安全通过，故确定桥面宽度为3.70。

桥面板初步选定用木桥面板，拟选用15x10的方木满铺，方木厚度为10cm,方木之间以耙钉连接，方木材质为优质红松，长度4. 0m, 共需80根方木，汽车后轴重240KN,双桥8轮，单轮压力30KN,小于木桥面板容许承载力60KN的要求，故可用方木做为桥面板。

贝雷梁便桥设计检算书一、工程概况xx河道湍急，项目桥梁工程多为跨江桥。

故设在xx1#、2#和3#、4#桥之间分别设置一座施工便桥，桥长均为21m 、净宽均为3.75m、限载50t 。

二、检算书(一)基本数据及说明1、便桥允许通行能力及载重在同一时间只允许一辆车位于便桥上，车辆自重加装载重量总计不超过50t ，限速5 km/ h ，严禁在便桥范围内急刹车，取Q 1 =500kN 。

2、便桥基本数据(1)自重：贝雷片纵梁：p 1 = 4.73kN /m⋅21m =99.33kN横向连接及钢板桥面：p2=[(14.71 cm2 ⋅12 +187.5 cm2)×21 m + 46.48 cm2×5.20 m×15⋅]×7.85=106.13kN桥台及及基础：p3 = 12.4 m3⋅ρ C25混凝土+26.5m 3⋅ρ浆砌片石= 86kN(2)跨度：便桥采用贝雷片纵梁四排下加强的组拼形式，两桥台支点中心距20.6m，纵梁总长21m，采用7节贝雷架拼装成 4 排加强型，其容许弯矩[W]= 4729.0kN.m ，容许剪力[Q]= 980.8kN ，自重荷载集度q1 = 4.73kN /m。

(3)桥面系荷载集度：() /m kN 63.101821q =+=p p (二)便桥检算1、横向连接强度检算最不利状况：当满载车行于跨中时荷载 P max = kQ 1=1.2×500kN = 600kN式中 k 动载系数，取1.2Q 1满荷载总重计算图式(按最不利情况并结合现场实际情况组合)及结果如下：q=10.625kNP=600kN （弯矩最大） R=96KN(剪力）R=396KN(弯矩） P=600kN （剪力最大）R=396KN(弯矩）R=696KN(剪力）注：图中红色表示活载移到端部剪力最大组合情况。

Q max = p max +=⨯2q L 600+10.63×21/2=711.56kN < [Q ]=4×24.52×0.9=882.7kN M max = p ·8q 22L L + = 3735.7kN /m <[M ]= 4×1687.5×0.9 = 5323kN ·m 满足要求!2、横向连接挠度检算f = f 1+ f 2 + f 3式中： f 1 自重W 引起的挠度；f 1=X47200X10384X2.1X5715X10.625X2384q 53-44=EI L = 5.5493mmf 2外荷P 引起的挠度:f 2 =mm EI L 80.6X4577200X10384X7X2.1X 16X600X21n 384q 163-33== f 3销孔间隙引起的挠度；节数n = 7，销孔间隙△L = 0.159cm ，桁高h = 150cm 。

贝雷梁钢便桥计算书峃⼝隧道钢栈桥计算书1、⼯程概况本施⼯便桥采⽤321型单层上承式贝雷桁架，栈桥0#桥台与⽼56省道相连，6#桥台位于峃⼝隧道起点位置，横跨泗溪。

便桥孔跨布置为10m+5*15m，全长85⽶，桥⾯净宽6⽶，⼈⾏道宽度，纵向坡度+3%，桥⾯⾄河床⾯净⾼10⽶，⾄⽔⾯净空为⽶（图 1 为钢栈桥截⾯图）。

钢栈桥桥⾯系主体结构由δ=10 mm 花纹钢板、I10 ⼯字钢纵梁（间距 m）、I20 ⼯字钢横梁（长，间距 m）组成。

桥⾯板与⼯字钢采⽤⼿⼯电弧焊焊接连接，桥⾯系布置于贝雷桁梁之上，与贝雷桁梁之间⽤U 型螺栓固定。

贝雷桁梁由贝雷⽚拼制⽽成，横向设置6⽚，间距,贝雷⽚之间采⽤⾓钢⽀撑花架连接成整体。

本桥基础为明挖基础，基础为7××的钢筋砼，扩⼤基础必须坐落于河床基岩上，且基础顶标⾼低于河床。

基础上部墩⾝均采⽤φ630 mm（δ=8 mm）钢管，采⽤双排桩横桥向各布置 2 根，钢管桩之间由平联、斜撑连接。

钢管桩顶设双I32 ⼯字钢分配梁。

本桥基础设计为明挖基础，基础采⽤C25钢筋砼，钢管桩位于砼基础上与预埋钢板焊接牢固，在此不做计算。

图1 钢栈桥截⾯图（单位：mm）2、计算⽬标本计算的计算⽬标为：1）确定通⾏车辆荷载等级；2）确定各构件计算模型以及边界约束条件；3）验算各构件强度与刚度。

3、计算依据本计算的计算依据如下：[1] 黄绍⾦, 刘陌⽣. 装配式公路钢桥多⽤途使⽤⼿册[M]. 北京: ⼈民交通出版社,2001[2] 《钢结构设计规范》（GB 50017-2003）[3] 《公路桥涵设计通⽤规范》（JTG D60-2004）[4] 《公路桥涵钢结构及⽊结构设计规范》（JTJ025-86）4、计算理论及⽅法本计算主要依据《装配式公路钢桥多⽤途使⽤⼿册》（黄绍⾦，刘陌⽣着.北京：⼈民交通出版社，）、《钢结构设计规范》（GB 50017-2003）、《公路桥涵设计通⽤规范》（JTG D60-2004）、《公路桥涵钢结构及⽊结构设计规范》（JTJ025-86）等规范中的相关规定，通过MIDAS/Civil 2012结构分析软件计算完成。

1、工程概况本栈桥工程为广西北海金滩14K㎡场地施工用辅助通道。

设计宽度8米，设计长度1755.6米,跨径采用15米。

2、结构验算2.1 验算依据（1）《公路桥涵施工技术规范》(JTG/T F50-2015)（2）《公路钢结构桥梁设计规范》（JTG D64-2015）（3）《公路桥涵设计通用规范》（JTGD60-2015）（4）《公路桥涵地基与基础设计规范》（JTG D63-2007）（5）《公路桥涵钢结构设计规范》(GB50017-2003)（6）《建筑桩基技术规程》（JGJ94-2008）（7）《钢管桩施工技术规程》（YBJ233-1991）（8）《桥梁施工图设计文件》（9）《广西北海金滩14K㎡场地岩土勘察报告》2.2 荷载参数作用于栈桥的荷载分为恒荷载及可变荷载。

恒荷载主要为栈桥结构自重，可变验算荷载为设计荷载：55t渣土运输车。

2.2.1 恒载由计算程序自动考虑。

2.2.2 可变荷载（1）55 吨渣土运输车渣土运输车共3 轴，其具体尺寸如下图，前轮着地面积为0.3×0.2m，后轮着地面积为0.6×0.2m。

单轮最大设计荷载为5.5t。

55吨渣运输车轴距布置图（单位：mm）2.3 荷载工况按最不利的原则考虑以下控制工况：（1）验算控制工况考虑栈桥实际情况，单跨长度为15m，同一跨内最多布置两辆重车，贝雷梁、桥面系验算控制工况为：工况1：结构自重+55t渣土运输车荷载+55t渣土运输车荷载， 55t渣土运输车移动荷载作用于标准贝雷梁段；工况2：结构自重+55t渣土运输车荷载+55t渣土运输车荷载， 55t渣土运输车移动荷载作用于通航口加强弦杆贝雷梁段；2.4 结构材料1、钢弹性模量E=2.1×105 mpa；剪切模量G=0.81×105 mpa；密度ρ=7850 Kg/m；线膨胀系数α=1.2×10-5；泊松比μ=0.3；抗拉、抗压和抗弯强度设计值f d =190MPa；抗剪强度设计值fvd=110MPa；2、贝雷梁中各杆件理论容许应力：抗拉、抗压和抗弯强度设计值fd=200MPa；抗剪强度设计值fvd=120MPa。

贝雷架支架计算书一、主要荷载分析根据本工程桥梁结构特点，取一天门大桥第五联进行验算（此联为本工程最大箱梁尺寸，跨度最大50米，平均高度30米）箱梁尺寸：（宽×高）9.5×2.5米，跨度50米。
