2023届中考物理作图专项练 力学图

1

中考物理真题选及详解 力学作图题

1．（2023·四川广安·统考中考真题）如图所示，请画出老鹰所受重力的示意图（作用点在O

点）。

2．（2023·河南·统考中考真题）在劳动实践活动中，小刚用平板车运送货物，使货物与车一

起沿水平路面向右做匀速直线运动，请在图中以O

为作用点，画出该货物的受力示意图

3．（2023·湖北恩施·统考中考真题）劳动课上，小欢用铜片制作风铃，如图，将一个铜片悬

挂于线下静止，请画出铜片受力的示意图。

4．（2023·福建·统考中考真题）投掷实心球是体育项目之一。请在图中画出静止在水平地面

上实心球的受力示意图。

5．（2023·广西·统考中考真题）请在图中画出苹果所受重力G

的示意图。

2

6．（2023·湖北随州·统考中考真题）生活中常用“磁块”这种小物件，把它吸在铁质板上可以固定图纸或卡片等。如图一个磁块吸在水平放置的铁板下表面，已知铁板对磁块的吸引力大

约是磁块重力的3倍。请画出磁块受力的示意图并用汉字标出各力的名称（O

点为各力的作

用点）。

7．（2023·四川内江·统考中考真题）如图，用细线把一个小球悬桂起来，将小球拉到位置A，

松开手后小球在A、B、C

点之间来回摆动。画出小理在位置A

时的受力示意图。

8．（2023·江苏苏州·统考中考真题）按要求作图：图中，箱子静止在水平桌面上，画出箱子

受力示意图；

9．（2023·四川成都·统考中考真题）植树节当天，学校初二年级开展植树活动。同学们分工

合作，如图甲，小高正在用铁锹铲土。将铁锹视为杠杆，O为支点，请在图乙中画出：①

手在A处施加的最小动力F的示意图；②F的力臂L。

10．（2023·湖南岳阳·统考中考真题）如图是锅炉上的安全阀门示意图。请画出物体A的重

力示意图及F的力臂L。 3

11．（2023·湖南衡阳·统考中考真题）桔槔是中国古代用于灌溉或汲水的一种器具，是杠杆的

一种应用，如图甲所示。图乙是桔槔的简化示意图，请在图乙中作出水桶所受重力示意图，

2024年中考物理专题训练——力学作图

1．如图所示为用钓鱼竿钓鱼的示意图，O为支点，请在图中画出鱼线对鱼竿的拉力F的示意图及对应的力臂L。

2．杆OBA可绕O点转动，在B点挂一个重物，在A点施加动力F1使杠杆平衡。请画出动力臂l1以及杠杆受到的阻力F2的示意图。（不计杆重力）

3．如图所示，使衣服架在水平位置平衡，请在A点画出应施加的最小力F与力臂L。

4．画出工人站在地上拉物体最省力的绕法。

5．如图所示，把一杯水放在水平桌面上，请画出桌面对水杯的支持力的示意图。

6．如图所示为踢向空中的足球在上升过程中，画出此时球所受重力的示意图。

7．小明同学在两个相同的容器中分别装初温相同的两杯水，用相同的热源对它们加热。甲杯中的水从开始加热至沸腾一段时间，温度随时间变化的图像如图所示。乙杯装水的质量大于甲杯，且增加了容器上方的气压（气压增加液体沸点会升高）。请画出乙杯中的水温度随时间变化的大致图像。

8．画出图甲中作用力F的力臂。

9．如图，O是轻质杠杆的支点，杠杆在图中所示位置静止，请画出物块重力G和所要施加的最小动力F1的示意图。

10．如图所示，一瓶重4N的饮料随着粗糙的传送带水平向右匀速运动。请在图中画出传送带突然减速时饮料瓶受到的重力和摩擦力的示意图。

11．如图所示是一个抛石机模型，O为支点，请你在图中画出将石头抛出时在A点所用的最小的力1F的示意图及其力臂1L。 12．如图甲所示杠杆的B点挂一个重物，在A点施加一个最小的动力使杠杆平衡。请画出最小的动力1F以及杠杆受到的阻力2F的示意图。

13．如图所示，要让木箱向右方翻转，请画出翻转时用的最小力F和它的力臂L。（翻转时不打滑）

14．如图所示，杠杆保持静止，O为支点，请画出动力F1的力臂L1和阻力 F2的示意图。

15．如图所示，旗手小明竖直举轻质旗前进时，红旗受到风的水平阻力F2，其作用点可以看成在A点。若以O点为支点，请画出手在B点对旗杆施加的最小动力F1及其力臂l1。

电学图

1.为了节约能源，宾馆的客房都配有房卡，只有把房卡插入电槽中，房间内的灯和插座才能通电请将如图所示的房间内的简化电路按照安全用电的原则连接完整。

2.如图（甲），请用笔画线代替导线将三孔插座、节能灯和开关正确连入家庭电路。如图（乙），请根据螺线管周围磁感线，在括号中标出电源的正负极。

3.（1）如图甲所示，请用笔画线代替导线正确连接电路，要求：灯1L和灯2L并联，开关S控制整个电路，电流表测量通过灯1L的电流2L。（已知10.6AI）

（2）请在图乙中把节能灯正确接入到家庭电路中。

4.（1）请在电路图相应的位置填上电源和电流表的符号,使电压表测量小灯泡两端电压。

（2）如图的电路，有两根导线尚未连接，请用笔画线代替导线补上，要求电压表能测量灯泡两端的电压，滑动变阻器能调节灯泡的亮度。

（3）外出旅游一般入住的宾馆客房都配有房卡，只有把房卡插入电槽中，房间的电路才能工作，再闭合开关，房间内的灯才能亮。请补充完整房间内如题图所示的简化电路。

5.如图所示，开关断开时，小磁针静止，a端指向北方，开关闭合时，小磁针顺时针旋转90°后静止。

（1）标出磁感线的方向；

（2）在括号内标出电源的正极或负极；

（3）标出电磁铁右端的极性。

6.小磁针在图示的位置静止，请标出磁体的磁极，并画出磁感线的方向。

7.如图甲所示是一个磁悬浮地球仪，球体内有一个条形磁体，其磁场方向与地磁场的磁场方向相同，下方环形底座内有一个电磁铁，通过磁极间的相互作用使地球仪悬浮在空中，图乙是其内部结构示意图.请在图中标出：

（1）球体内条形磁体的N极；

（2）开关闭合后，电磁铁的磁感线方向；

（3）电源的“+”“-”极。

8.刘大爷家大棚温度监控电路如图所示，棚内温度正常时“温控开关”处于断开状态，绿灯亮；棚内温度不正常时“温控开关”处于闭合状态，电磁铁通电工作，电铃响红灯亮。刘大爷使用中发现电铃和红灯只要拆卸掉任意一个，另一个也“没有电”。请在图中画出电磁铁的绕线，并将绿灯、红灯、电铃接入电路。

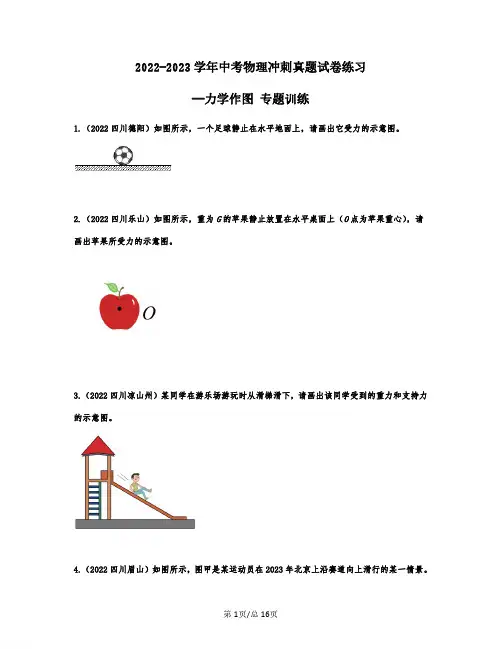

第1页/总16页2022-2023学年中考物理冲刺真题试卷练习—力学作图专题训练1.（2022四川德阳）如图所示，一个足球静止在水平地面上，请画出它受力的示意图。2.（2022四川乐山）如图所示，重为G的苹果静止放置在水平桌面上（O点为苹果重心），请画出苹果所受力的示意图。3.（2022四川凉山州）某同学在游乐场游玩时从滑梯滑下，请画出该同学受到的重力和支持力的示意图。4.（2022四川眉山）如图所示，图甲是某运动员在2023

年北京上沿赛道向上滑行的某一情景。第2页/总16页请你在此情景的示意图乙中以O点为力的作用点，画出她受到的重力G人，和此时赛道对她产生的力f的示意图。5.（2022四川南充）如图所示，物块A在水平传送带上，与传送带一起以速度v向右匀速运动，请画出物块A的受力示意图。6.（2022四川内江）如图所示，沿着倾斜的木板向卡车上桶。用力的示意图把油桶所受的重力和木板对油桶的支持力表示出来。7.（2022四川遂宁）一根绳子系着一个小球在竖直平面内摆动。请你作出小球摆动到右边点时，小球所受绳子拉力F与重力G的示意图。第3页/总16

页8.（2022四川自贡）如图所示，物体A与弹簧连接，静止在光滑的斜面上，请画出A的受力示意图。9.（2022）请在图中画出木棒此时所受重力的示意图以及重力的力臂（O点为转轴，O´点为木棒的重心）。10.（2022云南）如图所示，“冰墩墩”单脚站在水平地面上向右滑行，请在O点作出它所受力f的示意图；11.（2022天津）图是用道钉撬撬道钉的情景。道钉撬可视为以O为支点的杠杆，若动力F1为第4页/总16页200N，动力臂l1为1.2m（图中未画出），阻力臂l2为0.06m，没有计道钉撬自身重力。（1）在图中画出动力臂l1；（2）求道钉对道钉撬的阻力F2的大小。12.（2022重庆A）在图中画出力F的力臂l。13.（2022恩施州）用绳系住氢气球，在风力的作用下静止在如图所示的位置。请补全气球受力的示意图。14.（2022赤峰）如图乙所示，用弹簧测力计测量钩码的重力，请作出钩码对测力计挂钩拉力第5页/总16页F的示意图；15.（2022枣庄）如图所示，若利用滑轮组向下拉绳将重物提升，请画出滑轮组绕绳方法。16.（2022深圳）画出小球受到的重力G及拉力F。17.（2022营口）图甲是自行车的手闸，其中ABO部分可视为一种杠杆，其简化示意图如图乙所示，O为支点，F2为阻力，请在图乙中画出：（1）作用在A点的最小动力F1及其力臂1l；（2）阻力F2的力臂2l。第6页/总16

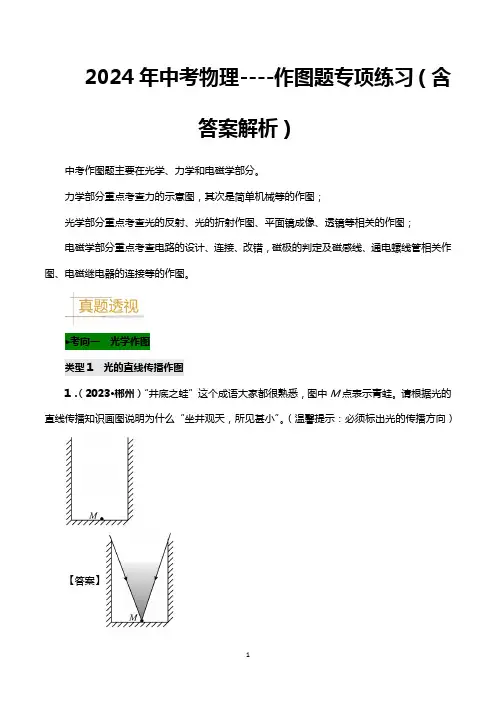

1 2024年中考物理----作图题专项练习（含答案解析）

中考作图题主要在光学、力学和电磁学部分。

力学部分重点考查力的示意图，其次是简单机械等的作图；

光学部分重点考查光的反射、光的折射作图、平面镜成像、透镜等相关的作图；

电磁学部分重点考查电路的设计、连接、改错，磁极的判定及磁感线、通电螺线管相关作图、电磁继电器的连接等的作图。

►考向一 光学作图

类型1 光的直线传播作图

1．（2023·郴州）“井底之蛙”这个成语大家都很熟悉，图中M点表示青蛙。请根据光的直线传播知识画图说明为什么“坐井观天，所见甚小”。（温馨提示：必须标出光的传播方向）

【答案】 2 【解析】光在同种均匀介质中沿直线传播，被井口挡住的光不能进入井中青蛙的眼睛，所以青蛙看不到井口以外的世界，连接井口两侧到青蛙的眼睛，此范围以内为井底青蛙所见范围

类型2 光的反射作图

2．（2023·吉林）请在图中画出反射光线，并标出反射角大小。

【答案】

【解析】由图得，入射角为903060

根据光的反射定律可知，反射角等于入射角，则反射角等于60°，据此画出反射光线及反射角

3．（2023·上海）在图中，根据给出的反射光线OB画出入射光线AO，并标出入射角的大小。

【答案】

【解析】由图可知，反射角为40°，由反射定律可得入射角也为40°，根据入射角的大小在法线左侧画出入射光线AO

4．（2023·枣庄）自行车尾灯可有效避免夜间交通事故的发生，它由多组“直角反射器”3 组成，其中一组“直角反射器”如图所示，一束光射向平面镜S1，请在图中画出经过S1、S2两个平面镜反射后的光路图。

【答案】

【解析】如图过入射点作镜面S1的垂线为法线，根据反射角等于入射角做出反射光线，反射光线与平面镜S2的交点作为入射点，再重复上述过程，做出反射光线，最后的反射光线与射向S1的入射光线平行

类型3 平面镜成像作图

5．（2023·东营）如图所示，OB是平面镜前的一个物体。请根据平面镜成像特点画出OB在平面镜中成的像。

试卷第1页，共9页 专题03

作图题

学校:___________姓名：___________班级：___________考号：___________

一、作图题

1．一个物体重为20N，把它放在斜面上（如图所示），压力为10N，请用力的示意图画出物体受到的重力和斜面受到的压力。

【答案】

【详解】重力G的作用点在物体的重心，方向竖直向下，对斜面的压力F的作用点在接触面上，方向是垂直斜面指向斜面内部，物体受到的重力和斜面受到的压力示意图如下所示：

2．如图所示，小球将弹簧压缩形变，请画出此时小球受到的所有弹力。

【答案】

【详解】小球与弹簧接触后，将弹簧压缩，弹簧向右恢复原状对小球产生向右的弹力；支持力也是弹力，地面对小球支持力的方向是竖直向上的，作用点都可以在重心，从小球重心向右画一条带箭头的线段，为小球受到向右的弹力，从小球重心向竖直向上画一条带箭头的线段，为地面对小球的支持力。如图所示：

3．在图中画出物块匀速下滑时所受力的示意图。（力的作用点画在物体的重心）

试卷第2页，共9页 【答案】

【详解】物体受到重力作用，同时在下滑时会受到斜面对它沿斜面向上的摩擦力，同时还会受到斜面对它的支持力，方向垂直于斜面向上。如下图所示：

4．如图，请用最省力的方法绕线提起重物。

【答案】

【详解】滑轮组绳子的绕法，有两种：一是绳子先系在定滑轮的固定挂钩上，绕过下面的动滑轮，再绕过上面的定滑轮；最后有两段绳子承担物重；二是绳子先系在动滑轮的固定挂钩上，绕过定滑轮，然后再绕过动滑轮。提升动滑轮绳子条数越多，越省力，从动滑轮的上挂钩开始依次绕绳子，最后有三段绳子承担物重，故选第二种方法，如图所示：

试卷第3页，共9页

5．在图中作出为使杠杆ABC平衡所需要的最小动力。

【答案】

【详解】在阻力与阻力臂的乘积一定的情况下，要使动力最小，则动力臂必须最长，先确定最长的力臂，即离支点最远的点，然后过动力作用点做垂直于杠杆的作用力即可。连接CA就是最长的动力臂，根据杠杆平衡的条件，要使杠杆平衡动力方向向上，垂直于AC，据此可画出最小的动力F，如图所示：

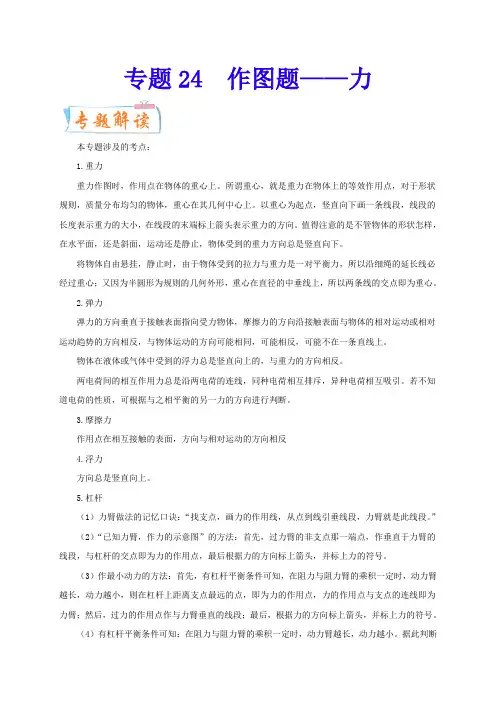

专题24 作图题——力

本专题涉及的考点：

1.重力

重力作图时，作用点在物体的重心上。所谓重心，就是重力在物体上的等效作用点，对于形状规则，质量分布均匀的物体，重心在其几何中心上。以重心为起点，竖直向下画一条线段，线段的长度表示重力的大小，在线段的末端标上箭头表示重力的方向。值得注意的是不管物体的形状怎样，在水平面，还是斜面，运动还是静止，物体受到的重力方向总是竖直向下。

将物体自由悬挂，静止时，由于物体受到的拉力与重力是一对平衡力，所以沿细绳的延长线必经过重心；又因为半圆形为规则的几何外形，重心在直径的中垂线上，所以两条线的交点即为重心。

2.弹力

弹力的方向垂直于接触表面指向受力物体，摩擦力的方向沿接触表面与物体的相对运动或相对运动趋势的方向相反，与物体运动的方向可能相同，可能相反，可能不在一条直线上。

物体在液体或气体中受到的浮力总是竖直向上的，与重力的方向相反。

两电荷间的相互作用力总是沿两电荷的连线，同种电荷相互排斥，异种电荷相互吸引。若不知道电荷的性质，可根据与之相平衡的另一力的方向进行判断。

3.摩擦力

作用点在相互接触的表面，方向与相对运动的方向相反

4.浮力

方向总是竖直向上。

5.杠杆

（1）力臂做法的记忆口诀：“找支点，画力的作用线，从点到线引垂线段，力臂就是此线段。”

（2）“已知力臂，作力的示意图”的方法：首先，过力臂的非支点那一端点，作垂直于力臂的线段，与杠杆的交点即为力的作用点，最后根据力的方向标上箭头，并标上力的符号。

（3）作最小动力的方法：首先，有杠杆平衡条件可知，在阻力与阻力臂的乘积一定时，动力臂越长，动力越小，则在杠杆上距离支点最远的点，即为力的作用点，力的作用点与支点的连线即为力臂；然后，过力的作用点作与力臂垂直的线段；最后，根据力的方向标上箭头，并标上力的符号。

（4）有杠杆平衡条件可知：在阻力与阻力臂的乘积一定时，动力臂越长，动力越小。据此判断该杠杆的支点，从而做出动力臂和动力。

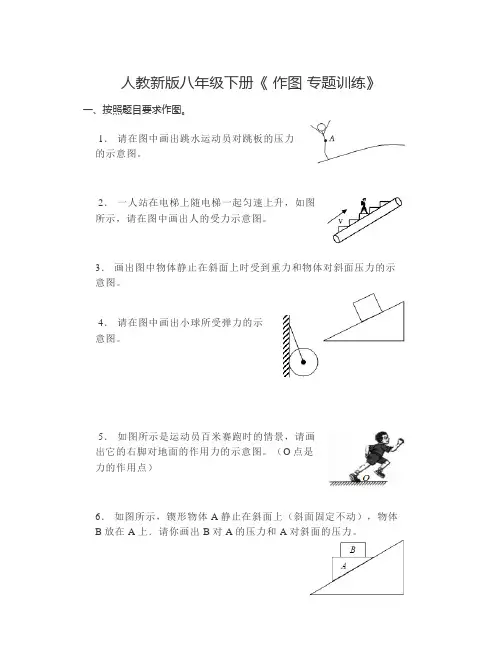

人教新版八年级下册《 作图 专题训练》 一、按照题目要求作图。

1． 请在图中画出跳水运动员对跳板的压力的示意图。

2． 一人站在电梯上随电梯一起匀速上升，如图所示，请在图中画出人的受力示意图。

3． 画出图中物体静止在斜面上时受到重力和物体对斜面压力的示意图。

4． 请在图中画出小球所受弹力的示意图。

5． 如图所示是运动员百米赛跑时的情景，请画出它的右脚对地面的作用力的示意图。（O点是力的作用点）

6． 如图所示，锲形物体A静止在斜面上（斜面固定不动），物体B放在A上．请你画出B对A的压力和A对斜面的压力。

7． 如图所示，在体育课上小明从被竖直的绳子吊着的爬杆上匀速下滑，请画出此时爬杆在竖直方向的受力示意图。

8． 如图所示，物体随传送带向上匀速运动，画出该物体的受力示意图。

9． 斜面上静止的小球，画出小球的重力和对斜面压力的示意图。

10． 物体A与弹簧连接，静止在光滑的斜面上，请画出物体A所受弹力的示意图。

11． 如图 所示，一个皮球静止在水中，请画出皮球所受力的示意图。

12． 如图所示，画出物块受到的重力，摩擦力以及斜面受到的压力。

13． 将一个重量为G的小球从空中某点静止释放，落在竖直放置的轻弹簧上，压缩到最低点后，再被弹起。画出小球在最低点时的受力示意图。

14． 如图所示，图甲是打开的汽车后备箱盖，可将它看作一个杠杆．图乙是其简化图：O是支点，F 2 是液压杆对B点的支撑力，要盖上后备箱，可在A点施加压力F 1 ，请在图中画出F 1 的力臂L 1 和F 2 的力臂L 2 ．

15． 在图中画出抽水机动力F 1 的力臂。

16． 如图所示，OB是以O点为支点的杠杆，F是作用在杠杆B端的力，请在图中画出力F的力臂L．

17． 如图所示，杠杆在图示位置平衡，画出最省力时的力臂L和作用力F的方向。

18． 图甲是一种瓶起子。只要手指轻轻钩动圆环处，就可以轻松起开瓶盖，它其实就是一个杠杆，其简化图如图乙所示，请在图乙中作出：

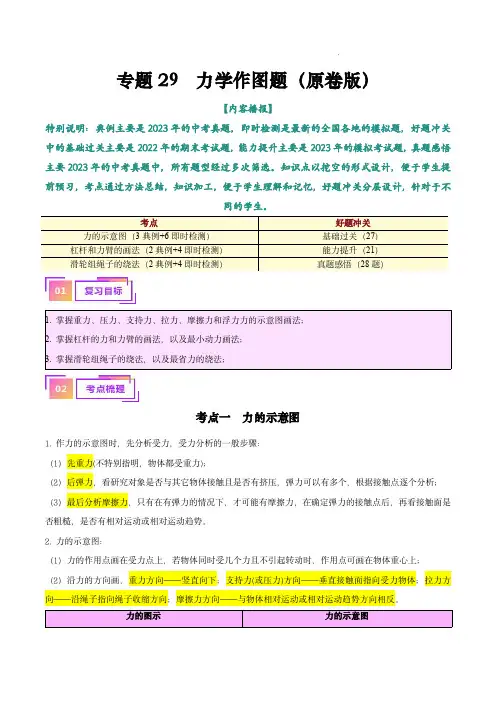

专题29力学作图题（原卷版）

【内容播报】

特别说明：典例主要是2023年的中考真题，即时检测是最新的全国各地的模拟题，好题冲关

中的基础过关主要是2022年的期末考试题，能力提升主要是2023年的模拟考试题，真题感悟

主要2023年的中考真题中，所有题型经过多次筛选。知识点以挖空的形式设计，便于学生提

前预习，考点通过方法总结，知识加工，便于学生理解和记忆，好题冲关分层设计，针对于不

同的学生。

考点好题冲关

力的示意图（3典例+6即时检测）基础过关（27）

杠杆和力臂的画法（2典例+4即时检测）能力提升（21）滑轮组绳子的绕法（2典例+4即时检测）真题感悟（28题）1.掌握重力、压力、支持力、拉力、摩擦力和浮力力的示意图画法；

2.掌握杠杆的力和力臂的画法，以及最小动力画法；

3.掌握滑轮组绳子的绕法，以及最省力的绕法；

考点一力的示意图

1.作力的示意图时，先分析受力，受力分析的一般步骤：

（1）先重力(不特别指明，物体都受重力)；

（2）后弹力，看研究对象是否与其它物体接触且是否有挤压，弹力可以有多个，根据接触点逐个分析；

（3）最后分析摩擦力，只有在有弹力的情况下，才可能有摩擦力，在确定弹力的接触点后，再看接触面是

否粗糙，是否有相对运动或相对运动趋势。

2.力的示意图：

（1）力的作用点画在受力点上，若物体同时受几个力且不引起转动时，作用点可画在物体重心上；

（2）沿力的方向画，重力方向——竖直向下；支持力(或压力)方向——垂直接触面指向受力物体；拉力方

向——沿绳子指向绳子收缩方向；摩擦力方向——与物体相对运动或相对运动趋势方向相反。

力的图示力的示意图

【特别提示】受力分析需注意的“三定+三标”

三定：（1）定力的作用点；（2）定力的方向；（3）定线段的长度（长度越长，力越大）

三标：（1）标箭头；（2）标力的符号；（3）标力的大小

角度1：水平方向受力分析

【典例

1】（

2023·贵州·统考中考真题）如图所示是在水平地板上推动拖把向左移动的情景，请分析并画

基础过关1.如图1，有一漂浮在水面上的苹果，请你在重心O处画出苹果所受浮力F浮的示意图，并在A点处画出烧杯对斜面压力F压的示意图。2.质地均匀的小球从弹簧正上方竖直下落，请在图2中作出小球压缩弹簧后在减

速下降阶段所受重力G和弹力F的示意图。3.日常生活中的门把手如图3甲，握住门把手向下压可以打开门，此时门把手可

以看成如图3乙所示的一个杠杆，O为支点，请在图3乙中画出作用在B点的最小动力F1的示意图。

4.图4甲是小明自行车的手刹，其中ABO可视为一种杠杆，简化示意图如图4乙，O为支点，F2为阻力。请在图4乙中画出作用在A点的最小动力F1及其力臂l1。5.要用如图5所示的滑轮组吊起重500N的重物。已知绳子能承受的最大拉力

为200N，请画出绕绳的方法（不计滑轮重与摩擦）。6.一款升降座椅装置的简图如图6所示，请在图6中画出滑轮组的绕线情况，要

求绳子的末端绕至按钮处。F2OAB

图1图2图3AO

甲乙

图4

图5

图

6甲乙按钮AB

OAB

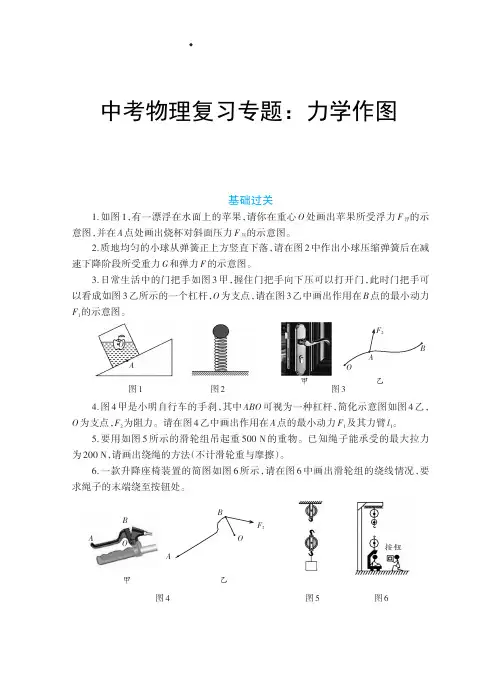

OF2中考物理复习专题：力学作图

能力提升7.如图7甲所示是一个拔草神器。拔草时，可以将拔草神器看成一个杠杆，图7

乙为其简化的示意图。请在图7乙中画出：（1）A点受到阻力F2的力臂l2。（2）作用在B点的最小动力F1及其力臂l1。8.如图8所示，旗手小明竖直举轻质旗前进时，红旗受到风的水平阻力F2，其作用点可以看成在A点。若以O点为支点，请画出手在B点对旗杆施加的最小动力F1及其力臂l1。

答案：1~8题答案分别如图9~图16

所示。O

BAF2

甲乙F2A

OB

图7图8F浮F压A

O

F

按钮F

GF1

l2l1

F2AO

BB

OF2

F1Al1F2AB

OF1

O

BAF2

F1l1图9图10图11

图12图13图14

图15图16

专题二 作图题

一、光学作图

考向1 光的反射作图

1. 请在图中作出入射光线AO经平面镜反射后的反射光线OB，标出反射角的度数.

第1题图

2. 奶奶喜欢养花，为了使喜阳的花能茁壮成长，小芳帮助奶奶在阳台上安装一块平面镜，让室外太阳光照射到盆中花上.如图所示，请画出平面镜和光路图，使得太阳光照射到A点时，经过反射可以照射到B点.

第2题图

考向2 光的折射作图

3. 如图所示，OA是一条反射光线，请画出入射光线和大致的折射光线.

第3题图

4. 如图所示，一束光射向一块玻璃砖，画出这束光穿过玻璃砖的大致光路图.

第4题图

考向3 平面镜成像作图

5. 如图，AB为物体，MN为平面镜，画出物体AB在平面镜中的像A'B'.

第5题图

6. 如图所示，物体AO放置在水平面上，A'O是AO在平面镜中的像，且A'O垂直于AO.请在图中画出平面镜的位置，并标出镜面与水平面的夹角大小.

第6题图

7. 请画出人眼从A处看平面镜中烛焰上S点的像的完整光路图.

第7题图

考向4 透镜作图

8. 根据如图所示光路图，在虚线框内画出相应的透镜.

第8题图

9. （2024江门模拟）如图所示，凸透镜和凹透镜的主光轴重合、中间F处焦点重合，请完成光路图.

第9题图

10. 如图所示，处于凸透镜主光轴MN上的物体AB经凸透镜后在光屏上形成的像为A'B'，请画出光路图并标出两侧焦点F的位置.

第10题图

11. （2024佛山模拟）如图甲是某人眼睛观察某物体的成像示意图，请在图乙中的虚线框内画出适当的透镜，使该物体能成像在视网膜上.

第11题图

二、力学作图

考向1 画指定力的示意图

1. （2024甘肃模拟）如图为陇南市博物馆的藏品“变形龙凤纹铜壶”，静止在水平展台上.以方块代表文物，画出它所受重力G和支持力F的示意图.

第1题图

2. 如图所示，请在图中画出此时灯笼所受重力G的示意图.（O点表示灯笼的重心）

试卷第1页，共4页 2023年中考物理重难点专题复习-杠杆与滑轮作图

一、作图题

1．小明站在地上利用滑轮组将物体提高，请画出绕法。

2．如图甲所示为搬花神器，用它把花盆抬起时，相当于一个绕O点转动的杠杆，其简化示意图如图乙所示，请在乙图中画出：

（1）花盆所受重力的示意图（O'为其重心）；

（2）杠杆平衡时作用在A点的最小动力F。

3．如图所示，用瓶盖起子打开瓶盖，请画出作用在A点，能打开瓶盖的最小力F1的示意图，并画出其力臂l1。

4．在图中画出杠杆的阻力臂l，并在A点画出使杠杆静止在图示位置的最小力F；

5．戥（děnɡ）子是凝聚我国古代劳动人民智慧的一种小型杆秤，图为药房里使用戥子称量中药时的情景，图中已标注阻力F2，请作出阻力臂l2和动力F1。 试卷第2页，共4页

6．如图所示，某工人站在地面上使用由三个滑轮组成的滑轮组提升重物，请画出最省力的绕绳方法。

7．如图所示，若利用滑轮组向下拉绳将重物提升，请画出滑轮组绕绳方法。

8．如图所示，轻质杠杆OMN上挂一重物，为使杠杆在图中位置平衡，请在N端画出最小力的示意图。

9．在图中，画出阻力F2和动力F的力臂l。

10．如图所示，活塞式抽水机AOB部分可视为杠杆，O为支点，请画出作用在手柄A点动力F1的动力臂l1。 试卷第3页，共4页

11．图中，轻质杠杆在图示位置平衡，O为支点，请作出此杠杆的动力臂L1和阻力F2的示意图。

12．请你用笔画线代替细线，画出滑轮组最省力的绕法。

13．如图甲所示是个压核桃钳子，其中OAB可以看成是一个杠杆，其简化示意图如图乙所示，O点是支点，A点是阻力的作用点，B点是动力的作用点。请在乙图中画出压核桃时，作用在A点的阻力F2的阻力臂L2，以及作用在B点的最小动力F1。

14．用如图所示的滑轮组将水桶匀速提升，请画出连接滑轮组最省力的绕法。

15．小刚站在地面上想要缓慢提升重物，在图中画出一种可行的细绳绕系方案。 试卷第4页，共4页

2020

年中考物理复习专题力学作图解析版

一、作图题（共25

题；内容包含重力、弹力、摩擦力、浮力、杠杆的力臂及最小力问题及滑轮组的绕法）

1.

请在图中画出足球所受重力的示意图。

【解析】【解答】重力的方向是竖直向下的，过重心画一条带箭头的竖直向下的有向线段，用G

表示，如

图所示：

【分析】过重心画一条带箭头的竖直向下的有向线段，用G

表示即可.

2.

重力为30N

的圆球沿斜面滚下，在图中画出该球所受重力的示意图。

【解析】【解答】重力G的作用点在重心，方向是竖直向下，如图所示：

【分析】做重力的示意图，作用点应处在重心上，方向竖直向下。

3.如图所示，一个均匀材质的方形物块在水平传送带上匀速向右运动．请画出这个物块的受力示意图．

【解析】【解答】由于物体和传送带一起匀速运动，相对静止，所以不受摩擦力的作用，只受重力和支持

力的作用，并且这两个力是一对平衡力，过重心分别作竖直向上和向下的带箭头的线段，并标上支持力F

和重力G。示意图如下：

【分析】做重力的示意图，作用点应处在重心上，方向竖直向下。

4.

在图中画出被拉长的弹簧对手指的弹力的示意图。

【解析】【解答】根据力的示意图的定义，将弹簧对手指弹力的方向、作用点表示出来即可。

【分析】首先对物体进行受力分析，看物体受几个力，再分析力的大小、方向和作用点，最后按照画图的

要求画出各个力.

5.如图乙所示，在水平桌面上用手指压铅笔尖，铅笔在竖直位置处于静止状态。在图中画出铅笔所受弹力

的示意图。

【解析】【解答】解：由图可知：铅笔受竖直向上的弹力和手对它竖直向下的弹力；如图所示：

。

【分析】常见的弹力方向是垂直接触面指向受力物体，如果接触面不是平面的话需要垂直曲面的切面；

有些接触的物体它们之间有没有弹力需要我们根据平衡条件进行判断.

6.用力踢出的足球，在草地上运动，如图所示，请画出运动足球受到的弹力和摩擦力的示意图。

【解析】【解答】解：在草地上向右滚动的足球受到三个力的作用：竖直向下的重力G、地面竖直向上的

1

2023年中考物理专题训练：力学实验题

1．如图所示，在“探究阻力对物体运动的影响”实验中，观察将毛巾、棉布分别铺在水平木板上和只有木板的三种情况下，让小车分别从斜面顶端由静止滑下，研究小车在水平面上滑行的距离。

（1）实验中每次均让小车从斜面顶端由静止滑下的目的是：使小车每次在水平面上开始滑行时速度大小_________（选填“相等”或“不相等”）；

（2）实验中发现小车在毛巾表面滑行的距离最近，在棉布表面滑行的距离较远，在木板表面滑行的距离最远。说明小车受到的阻力越小，速度减小得越_________（选填“快”或“慢”）；

（3）推理：如果小车在水平面上滑行时受到的阻力越来越小，直到变为零，它将做_________________；

（4）在大量经验事实的基础上，牛顿总结了伽利略等人的研究成果，概括出了牛顿第一定律。牛顿第一定律_________（选填“是”或“不是”）直接由实验得出的，但其符合逻辑的科学推理为科学研究提供了一个重要方法；

（5）牛顿第一定律告诉我们物体的运动_________（选填“需要”或“不需要”）力来维持，一切物体都有保持原来___________不变的性质。

2．如图，是测量小车在斜面上自由下滑速度的实验情景，请分析回答：

（1）本实验的原理是 ___________；实验中需要用的测量工具有 ___________和 ___________；

（2）实验过程中斜面的角度要 ___________（大/小）些，目的是便于测量 ___________；

（3）小车在BC间的平均速度为 ___________m/s；小车在AC间的平均速度为 ___________cm/s；

（4）请根据计算结果分析：小车在下滑的过程中，做 ___________运动。

3．在探究二力平衡的条件实验时，有以下甲、乙、丙三种方案。 2

最好的方案是___________，主要原因___________。

第1页 共22页

中考物理试题分类汇编《力》专项练习题-附带答案

一 单选题

1.（2023年江苏 .无锡）如图所示 用手拉弹簧使弹簧伸长 弹簧发生了弹性形变.关于该实验 下列说法中错误的是( )

A. 说明力能改变物体的形状

B. 拉弹簧的力越大弹簧伸长越长

C. 发生形变后的弹簧对手指产生弹力

D. 手对弹簧的拉力和弹簧对手的拉力是一对平衡力

2.（2023年江苏 .苏州）如图 将质量均匀的木棒切割并组装成两个形状相同 质量均为𝑚的木模 用三根竖直细线𝑎 𝑏 𝑐连接 在水平面上按照“互”字型静置 上方木模呈现悬浮效果 这是利用了建筑学中的“张拉整体”结构原理。则( )

A. 𝑎的拉力等于𝑚𝑔

B. 𝑏的拉力大于𝑎的拉力

C. 沿左右方向平移三根细线在上方木模的接线点 线仍竖直 线上拉力会改变

D. 沿左右方向平移三根细线在上方木模的接线点 线仍竖直 地面受到的压力会改变

二 填空题

3.（2023年江苏 .泰州）小华利用饮料瓶 气球 瓶盖 吸管等制作了一个简易喷气小车 如图所示。拔掉吸管口的塞子 气球向左喷气 同时小车会向右运动

说明物体间力的作用是______ 的 也说明力能改变物体的______ 使小车前进的力的施力物体是______ 。

4.（2023年江苏 .无锡）将气球吹大 用夹子把口封紧 剪取一段10𝑐𝑚长的吸管 用胶带把它固定在气球上 将一根细绳穿过吸管水平拉直 两端固定。把气球封口的夹子松开 气体向后喷出 气球向前运动

说明了______ 。运动过程中气球与吸管保持相对静止。如图所示是气球运动时每隔0.5𝑠的频闪照片 则气球从𝐴位置运动到𝐵位置过程中做______ (选填“匀速”或“变速”)直线运动 实际路程是______ 𝑚 速度为______ 𝑚/𝑠。

中考物理专题复习《作图专题》教学设计完整版本

作图题复习

一、分析近年中考考点用多媒体投影历届中考题：

1、如图，请作出物体ABC在平面镜中的像，

观察图形可知，像与物体是相反

的，雕刻工艺常用的镜像技术就是利用平面镜

成像的这一特点来实现的． 第2题图

2.潭清疑水浅，安全记心间。如图，A是水池底某点，

请作出光线AO的折射光线以及人从岸上看到A

的像A′。

[提问]中考中对力学作图有哪些要求？独立思考后找

学生回答

学生总结考查

知识点：

（1）光的反射

（2）平面镜成像

（3）光的折射

（4）透镜对光线的

作用

使学

生对

于中

考题

目有

一定

的认

识。

二、作图题知识点归纳与巩固训练：

（一）作图题

知识点

归纳教师介绍光学作图题的知识点，学生复习。

1、光的反射（15分钟）

（1）利用光的反射定律作图

（教师提问复习）

光的折射定律：三线同面，法线居中，空气中角大，

光路可逆． （2）利用平面镜成像特点作图（教师提问复习）

2、光的折射（12分钟）

（1）（教师提问复习）折射定律

学生复习各个

知识点

反射定律：反

射角入射角，

______是反射光线

和入射光线夹角的

角平分线，且_____

与镜面垂直，

平面镜成像的

特点：（1）平面镜

成像时，所有反射

光线的反向延长线

一定经过镜后的

________。（2）物、

像关于平面

镜。

光的折射：当光从

空气斜射入玻璃或

水等其它介质时，

折射角入射

检查

学生

知识

点的

掌握

情

况。 （2）（教师提问复习）透镜（3）根据光路填合适的透镜凸透镜对光线有作用，凹透镜对光线有作用。

三条特殊光线：经过光心的光线折射后传播方向；平行于主光轴的光线经过透镜折射后经过；经过焦点的光线折射后平行于；所有的光路都具有性。

（二）例题讲解与训练例1如图OB是一束由空气斜射到水面时的反射光线,

请在图中画出入射光线,标出入射角的度数,并画出折
