2023届中考物理一轮复习专题练习06 力学-重力、弹力、摩擦力、压力、浮力作图题

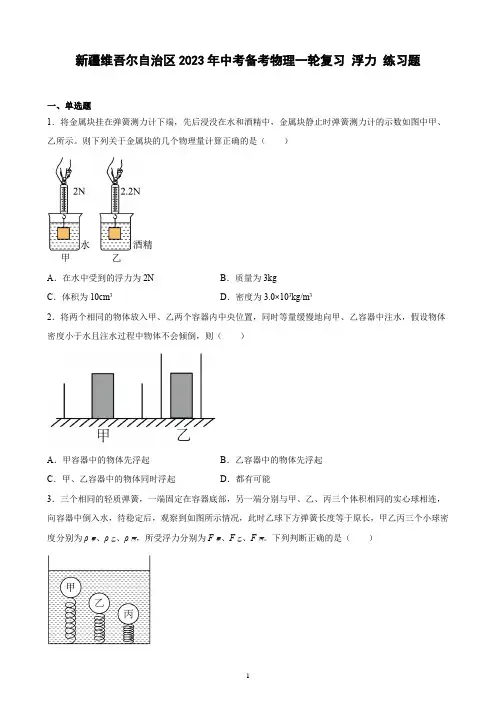

1 新疆维吾尔自治区2023年中考备考物理一轮复习 浮力 练习题

一、单选题

1．将金属块挂在弹簧测力计下端，先后浸没在水和酒精中，金属块静止时弹簧测力计的示数如图中甲、乙所示。则下列关于金属块的几个物理量计算正确的是（ ）

A．在水中受到的浮力为2N B．质量为3kg

C．体积为10cm3 D．密度为3.0×103kg/m3

2．将两个相同的物体放入甲、乙两个容器内中央位置，同时等量缓慢地向甲、乙容器中注水，假设物体密度小于水且注水过程中物体不会倾倒，则（ ）

A．甲容器中的物体先浮起 B．乙容器中的物体先浮起

C．甲、乙容器中的物体同时浮起 D．都有可能

3．三个相同的轻质弹簧，一端固定在容器底部，另一端分别与甲、乙、丙三个体积相同的实心球相连，向容器中倒入水，待稳定后，观察到如图所示情况，此时乙球下方弹簧长度等于原长，甲乙丙三个小球密度分别为ρ甲、ρ乙、ρ丙，所受浮力分别为F甲、F乙、F丙。下列判断正确的是（ ） 2 A．甲乙丙三小球均受到弹力

B．甲球重力大于其所受浮力

C．ρ甲＜ρ乙＜ρ丙

D．F甲＞F乙＞F丙

4．如图所示，用细线将一个塑料块和一个合金块相连，当把它们放置在水中静止时，塑料块露出水面的体积恰好等于合金块的体积；当把它们放置在酒精中静止时，塑料块恰好浸没，且两次细线上的拉力之比为3：4。已知酒精的密度为0.8×103kg/m3，则塑料块的密度为（ ）

A．0.3×103kg/m3 B．0.4×103kg/m3

C．0.6×103kg/m3 D．0.7×103kg/m3

5．如图所示，放在水平桌面上的三个完全相同的容器内，装有适量的水，将A、B、C三体积相同的正方体分别放入容器内，待正方体静止后，三个容器内水面高度相同。下列说法正确的是（ ）

A．物体受到的浮力大小关系为FA=FB=FC

B．容器对桌面的压强大小关系为p甲=p乙=p丙

C．容器底部受到水的压强大小关系为p甲>p乙>p丙

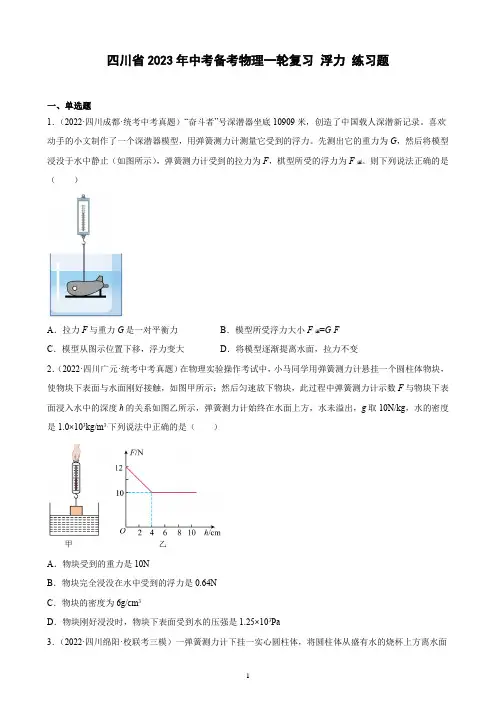

1 四川省2023年中考备考物理一轮复习 浮力 练习题

一、单选题

1．（2022·四川成都·统考中考真题）“奋斗者”号深潜器坐底10909米，创造了中国载人深潜新记录。喜欢动手的小文制作了一个深潜器模型，用弹簧测力计测量它受到的浮力。先测出它的重力为G，然后将模型浸没于水中静止（如图所示），弹簧测力计受到的拉力为F，棋型所受的浮力为F浮。则下列说法正确的是（ ）

A．拉力F与重力G是一对平衡力 B．模型所受浮力大小F浮=G-F

C．模型从图示位置下移，浮力变大 D．将模型逐渐提离水面，拉力不变

2．（2022·四川广元·统考中考真题）在物理实验操作考试中，小马同学用弹簧测力计悬挂一个圆柱体物块，使物块下表面与水面刚好接触，如图甲所示；然后匀速放下物块，此过程中弹簧测力计示数F与物块下表面浸入水中的深度h的关系如图乙所示，弹簧测力计始终在水面上方，水未溢出，g取10N/kg，水的密度是1.0×103kg/m3.下列说法中正确的是（ ）

A．物块受到的重力是10N

B．物块完全浸没在水中受到的浮力是0.64N

C．物块的密度为6g/cm3

D．物块刚好浸没时，物块下表面受到水的压强是1.25×103Pa

3．（2022·四川绵阳·校联考三模）一弹簧测力计下挂一实心圆柱体，将圆柱体从盛有水的烧杯上方离水面 2 某一高度处缓缓下降，然后将其逐渐浸入水中，如图已经给出整个过程中弹簧测力计示数F与圆柱体下降高度h变化关系的图象．下列说法中错误的是

A．圆柱体的高度为4cm

B．圆柱体的重力为12N

C．圆柱体所受的最大浮力为8N

D．圆柱体的密度为3×103kg/m3

4．（2022·四川巴中·中考真题）小刚在恒温游泳池中潜水时发现自己吐出的一个气泡在水中上升的过程中不断变大。关于该气泡在水中上升时的变化情况，下列说法正确的是（ ）

A．密度不变，浮力变小 B．密度变小，浮力变大

C．密度和浮力都变小 D．密度和浮力都变大

1 / 11

初中物理力的示意图画法

【命题方向】

初中段重力、浮力、压力、支持力、摩擦力、拉力、推力这些力的示意图的作法是中考的重点．与二力平衡等知识点相结合也是命题方向．

1.力的分类：

按力的性质:重力,弹力,摩擦力,电场力,磁场力,核力

弹力:拉力,压力,支持力,浮力

按力的作用效果:动力,阻力;拉力，压力，支持力，浮力，向心力

2．力的示意图

【知识点的认识】

（1）力的示意图指用一根带箭头的线段来表示力．箭头的方向表示力的方向；线段的起点或终点表示力的作用点．

（2）画力的示意图的步骤：

①确定受力物体；

②在受力物体上画出力的作用点；

③确定力的方向后沿力的方向画一条线段；

④在线段的末端标箭头，在箭头旁标出所画力的符号、数值大小和单位．

【命题方向】

初中段重力、浮力、压力、支持力、摩擦力、拉力、推力这些力的示意图的作法是中考的重点．与二力平衡等知识点相结合也是命题方向．

例1：如图，物体沿粗糙水平面向右运动．画出该物体所受重力、支持力和摩擦力的示意图．

3．重力示意图

【知识点的认识】

力的图示和力的示意图都反映了力的三要素，力的图示精确，力的示意图简约．由于重力的方向是竖直向下的，也就是与水平面垂直，所以在画图时，或是找到竖直方向，或是找到水平方向都可以．但不少要求画出重力示意图的习题常有干扰因素出现，致使学生容易产生误解．

例1：如图所示，用一根细线拴住一块橡皮，甩起来，使橡皮绕手做圆周运动．请画出此时橡皮受力的示意图．

4．摩擦力的方向

【知识点的认识】

摩擦力的性质是阻碍相互接触的两个物体间的相对运动或相对运动趋势，所以研究摩擦力的方向时一定要取与研究对象接触的那个物体为参照物，并判断研究对象与参照物之间是否存在相对运动或相对运动趋势．若有，则被研究物体所受的摩擦力一定与此相对运动或相对运动趋势方向相反．

摩擦力的方向与物体实际运动方向是没有任何关系的．

例1：在平直的公路上，运动员骑自行车加速前进，有关车轮所受摩擦力方向说法正确的是（ ）

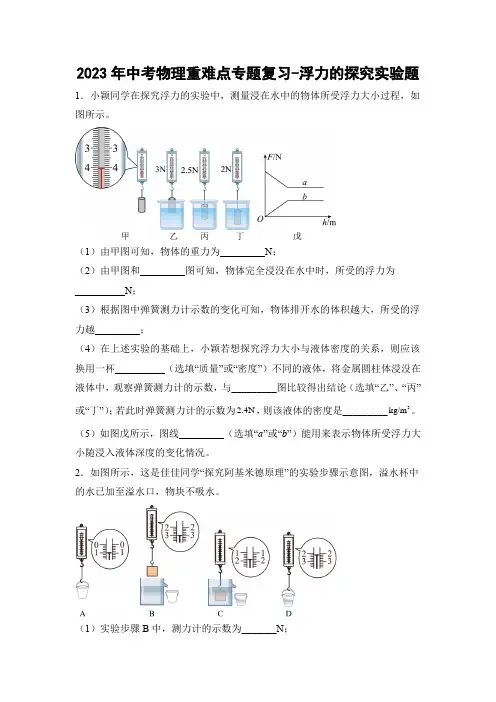

2023年中考物理重难点专题复习-浮力的探究实验题

1．小颖同学在探究浮力的实验中，测量浸在水中的物体所受浮力大小过程，如图所示。

（1）由甲图可知，物体的重力为_________N；

（2）由甲图和_________图可知，物体完全浸没在水中时，所受的浮力为__________N；

（3）根据图中弹簧测力计示数的变化可知，物体排开水的体积越大，所受的浮力越_________；

（4）在上述实验的基础上，小颖若想探究浮力大小与液体密度的关系，则应该换用一杯__________（选填“质量”或“密度”）不同的液体，将金属圆柱体浸没在液体中，观察弹簧测力计的示数，与_________图比较得出结论（选填“乙”、“丙”或“丁”）；若此时弹簧测力计的示数为2.4N，则该液体的密度是_________3kg/m。

（5）如图戊所示，图线_________（选填“a”或“b”）能用来表示物体所受浮力大小随浸入液体深度的变化情况。

2．如图所示，这是佳佳同学“探究阿基米德原理”的实验步骤示意图，溢水杯中的水已加至溢水口，物块不吸水。

（1）实验步骤B中，测力计的示数为_______N； （2）由实验步骤B和C可知物体浸没在水中时受到的浮力F浮为_______N；

（3）由实验步骤A和D可知物块排开的水所受的重力G排为_______N。

（4）综合分析（2）、（3）两步骤中得到的数据，可以得出F浮_______G排（选填：“>”、“”或“<”）；

（5）为了使结论更具有普遍性，下一步的操作是_______。

3．如图所示，是探究“浮力的大小跟哪些因素有关”实验和实验过程中弹簧测力计的示数。

（1）金属块A浸没在水中时，受到的浮力是______N；

（2）某同学测得金属块A的高度为20cm，则丙图中，A的下表面受到水的压强为______Pa；

（3）分析乙、丙两图实验数据可得：物体所受的浮力大小与______有关，分析丙、丁两图实验数据可得：浮力大小跟物体浸没在水中的深度______（选填“有关”或“无关”）；分析______两图可知，浮力大小跟液体密度有关；

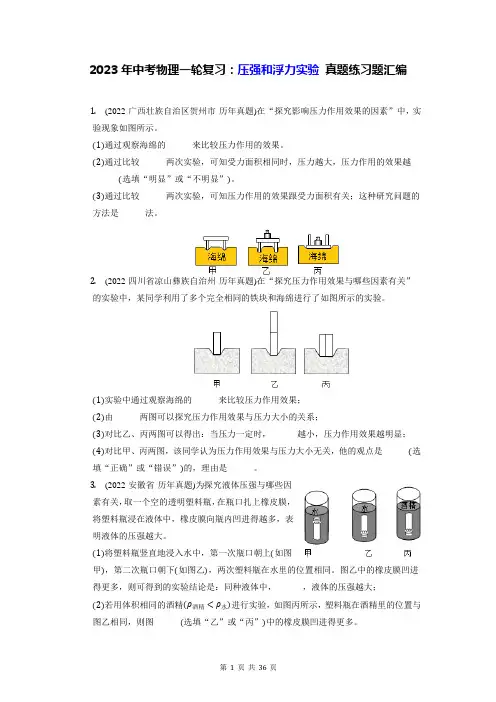

第 1 页 共 36 页 2023年中考物理一轮复习：压强和浮力实验 真题练习题汇编

1. (2022·广西壮族自治区贺州市·历年真题)在“探究影响压力作用效果的因素”中，实验现象如图所示。

(1)通过观察海绵的______来比较压力作用的效果。

(2)通过比较______两次实验，可知受力面积相同时，压力越大，压力作用的效果越______(选填“明显”或“不明显”)。

(3)通过比较______两次实验，可知压力作用的效果跟受力面积有关；这种研究问题的方法是______法。

2. (2022·四川省凉山彝族自治州·历年真题)在“探究压力作用效果与哪些因素有关”的实验中，某同学利用了多个完全相同的铁块和海绵进行了如图所示的实验。

(1)实验中通过观察海绵的______来比较压力作用效果；

(2)由______两图可以探究压力作用效果与压力大小的关系；

(3)对比乙、丙两图可以得出：当压力一定时，______越小，压力作用效果越明显；

(4)对比甲、丙两图，该同学认为压力作用效果与压力大小无关，他的观点是______(选填“正确”或“错误”)的，理由是______。

3. (2022·安徽省·历年真题)为探究液体压强与哪些因素有关，取一个空的透明塑料瓶，在瓶口扎上橡皮膜，将塑料瓶浸在液体中，橡皮膜向瓶内凹进得越多，表明液体的压强越大。

(1)将塑料瓶竖直地浸入水中，第一次瓶口朝上(如图甲)，第二次瓶口朝下(如图乙)，两次塑料瓶在水里的位置相同。图乙中的橡皮膜凹进得更多，则可得到的实验结论是：同种液体中，______，液体的压强越大；

(2)若用体积相同的酒精(𝜌酒精<𝜌水)进行实验，如图丙所示，塑料瓶在酒精里的位置与图乙相同，则图______(选填“乙”或“丙”)中的橡皮膜凹进得更多。 第 2 页 共 36 页 4. (2022·湖南省张家界市·历年真题)物理课上，同学们利用压强计“研究液体内部压强”，进行了如下的操作。

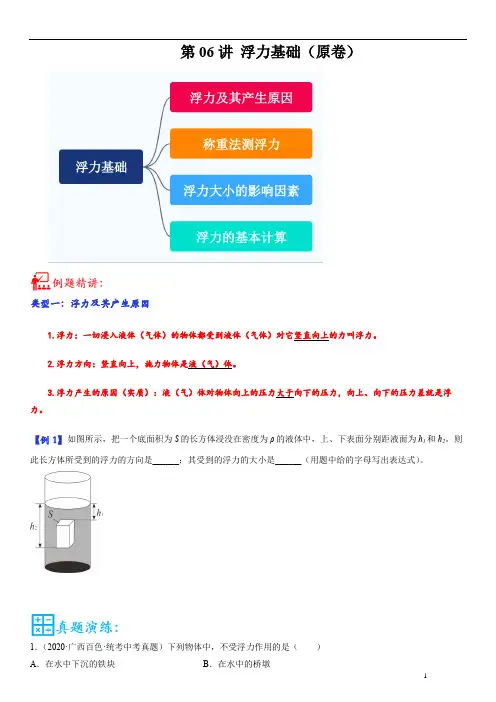

1 第06讲 浮力基础（原卷）

类型一：浮力及其产生原因

1.浮力：一切浸入液体（气体）的物体都受到液体（气体）对它竖直向上的力叫浮力。

2.浮力方向：竖直向上，施力物体是液（气）体。

3.浮力产生的原因（实质）：液（气）体对物体向上的压力大于向下的压力，向上、向下的压力差就是浮力。

【例1】如图所示，把一个底面积为S的长方体浸没在密度为ρ的液体中，上、下表面分别距液面为h1和h2。则此长方体所受到的浮力的方向是______；其受到的浮力的大小是______（用题中给的字母写出表达式）。

1．（2020·广西百色·统考中考真题）下列物体中，不受浮力作用的是（ ） A．在水中下沉的铁块 B．在水中的桥墩 2 C．浮在水面上的轮船 D．空中上升的气球

2．（2019·山东济南·统考中考真题）如图所示，是一位先生巧用物理知识借助气球将帽子送给楼上女士的情景。此过程中应用的关键知识是（ ）

A．惯性 B．浮力 C．动能 D．效率

3．（2019·广西百色·统考中考真题）下列有关压强与浮力知识的说法正确的是（ ）

A．马德堡半球实验证明了液体内部具有压强

B．利用托里拆利实验可以测出大气压的值

C．浮在水面上的物体受到浮力作用，沉入水里的物体不受浮力作用

D．升空时，飞机机翼的升力和热气球的升力产生的原理相同

4．（2018·广西河池·中考真题）如图甲所示，水平桌面上盛满水的容器中放有一个钢珠。把木块轻轻放入容器中，木块静止时如图乙所示。以下说法正确的是( )

A．钢珠不受浮力作用

B．木块受到的浮力大于钢珠受到的浮力

C．两图中容器对桌面的压强相等

D．两图中水对容器底的压强不相等

5．（2022·四川广安·统考一模）如图所示，2021年12月9日下午15：40“天宫课堂”时隔8年再次开讲，“太空教师”翟志刚、王亚平、叶富光在中国空间站为广大青少年带来了一场精彩的太空科普课。如图是演示“浮力消失”实验的情景。下列说法中正确的（ ）

1

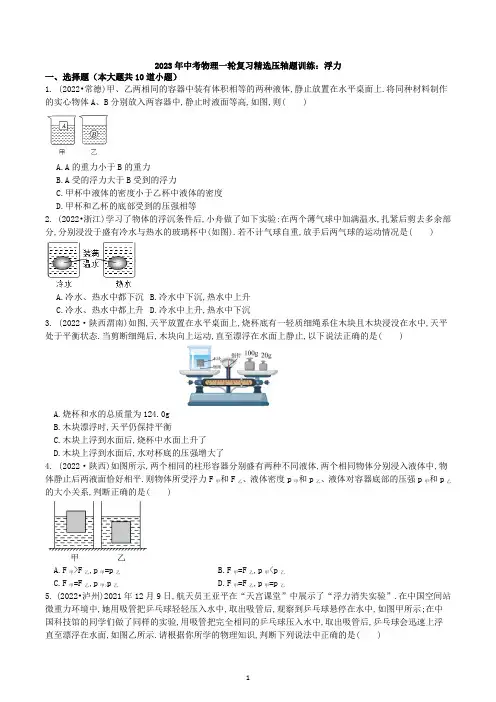

2023年中考物理一轮复习精选压轴题训练：浮力

一、选择题（本大题共10道小题）

1. (2022•常德)甲、乙两相同的容器中装有体积相等的两种液体,静止放置在水平桌面上.将同种材料制作的实心物体A、B分别放入两容器中,静止时液面等高,如图,则( )

A.A的重力小于B的重力

B.A受的浮力大于B受到的浮力

C.甲杯中液体的密度小于乙杯中液体的密度

D.甲杯和乙杯的底部受到的压强相等

2. (2022•浙江)学习了物体的浮沉条件后,小舟做了如下实验:在两个薄气球中加满温水,扎紧后剪去多余部分,分别浸没于盛有冷水与热水的玻璃杯中(如图).若不计气球自重,放手后两气球的运动情况是( )

A.冷水、热水中都下沉 B.冷水中下沉,热水中上升

C.冷水、热水中都上升 D.冷水中上升,热水中下沉

3. (2022·陕西渭南)如图,天平放置在水平桌面上,烧杯底有一轻质细绳系住木块且木块浸没在水中,天平处于平衡状态.当剪断细绳后,木块向上运动,直至漂浮在水面上静止,以下说法正确的是( )

A.烧杯和水的总质量为124.0g

B.木块漂浮时,天平仍保持平衡

C.木块上浮到水面后,烧杯中水面上升了

D.木块上浮到水面后,水对杯底的压强增大了

4. (2022·陕西)如图所示,两个相同的柱形容器分别盛有两种不同液体,两个相同物体分别浸入液体中,物体静止后两液面恰好相平.则物体所受浮力F甲和F乙、液体密度p甲和p乙、液体对容器底部的压强p甲和p乙的大小关系,判断正确的是( )

A.F甲>F乙,p甲=p乙 B.F甲=F乙,p甲

C.F甲=F乙,p甲>p乙 D.F甲=F乙,p甲=p乙

5. (2022•泸州)2021年12月9日,航天员王亚平在“天宫课堂”中展示了“浮力消失实验”.在中国空间站微重力环境中,她用吸管把乒乓球轻轻压入水中,取出吸管后,观察到乒乓球悬停在水中,如图甲所示;在中国科技馆的同学们做了同样的实验,用吸管把完全相同的乒乓球压入水中,取出吸管后,乒乓球会迅速上浮直至漂浮在水面,如图乙所示.请根据你所学的物理知识,判断下列说法中正确的是( ) 2

试卷第1页，共9页 专题03

作图题

学校:___________姓名：___________班级：___________考号：___________

一、作图题

1．一个物体重为20N，把它放在斜面上（如图所示），压力为10N，请用力的示意图画出物体受到的重力和斜面受到的压力。

【答案】

【详解】重力G的作用点在物体的重心，方向竖直向下，对斜面的压力F的作用点在接触面上，方向是垂直斜面指向斜面内部，物体受到的重力和斜面受到的压力示意图如下所示：

2．如图所示，小球将弹簧压缩形变，请画出此时小球受到的所有弹力。

【答案】

【详解】小球与弹簧接触后，将弹簧压缩，弹簧向右恢复原状对小球产生向右的弹力；支持力也是弹力，地面对小球支持力的方向是竖直向上的，作用点都可以在重心，从小球重心向右画一条带箭头的线段，为小球受到向右的弹力，从小球重心向竖直向上画一条带箭头的线段，为地面对小球的支持力。如图所示：

3．在图中画出物块匀速下滑时所受力的示意图。（力的作用点画在物体的重心）

试卷第2页，共9页 【答案】

【详解】物体受到重力作用，同时在下滑时会受到斜面对它沿斜面向上的摩擦力，同时还会受到斜面对它的支持力，方向垂直于斜面向上。如下图所示：

4．如图，请用最省力的方法绕线提起重物。

【答案】

【详解】滑轮组绳子的绕法，有两种：一是绳子先系在定滑轮的固定挂钩上，绕过下面的动滑轮，再绕过上面的定滑轮；最后有两段绳子承担物重；二是绳子先系在动滑轮的固定挂钩上，绕过定滑轮，然后再绕过动滑轮。提升动滑轮绳子条数越多，越省力，从动滑轮的上挂钩开始依次绕绳子，最后有三段绳子承担物重，故选第二种方法，如图所示：

试卷第3页，共9页

5．在图中作出为使杠杆ABC平衡所需要的最小动力。

【答案】

【详解】在阻力与阻力臂的乘积一定的情况下，要使动力最小，则动力臂必须最长，先确定最长的力臂，即离支点最远的点，然后过动力作用点做垂直于杠杆的作用力即可。连接CA就是最长的动力臂，根据杠杆平衡的条件，要使杠杆平衡动力方向向上，垂直于AC，据此可画出最小的动力F，如图所示：

1

2023年中考物理一轮复习专项训练

第十章 压强与浮力

一、选择题

1．下列实例中没有利用大气压的是（ ）

A．用塑料吸盘挂物体 B．用塑料吸管吸饮料

C．医生用针筒把药液推入病人肌肉中 D．人将新鲜空气吸入肺里

2．下列实例中，不涉及流体流速与压强关系的是（ ）

A．玻璃厂用吸盘搬运玻璃

B．风雨天打伞，伞面有时会向上翻

C．风沿窗外墙面吹过时，窗帘飘向窗外

D．列车驶过时，安全线内的人容易被吸向列车

3．如图是小明为家里的盆景设计的一个自动供水装置，他用一个塑料瓶装满水后倒放在盆景中，瓶口刚刚被水浸没，这样盆景中的水位可以保持一定的高度。塑料瓶中的水不会立刻全部流掉的原因是（ ）

A．受浮力的作用 B．外界大气压的作用

C．盆景盘支持力的作用 D．瓶口太小，水不易流出

4．如图所示，将8个完全相同的正方体物块，按甲、乙两种方式叠放在水平地面上，则甲、乙两种方式中的物体对地面的压强之比为（ ）

A．5：3 B．9：10 C．5：2 D．3：2

5．2020年1月10日上午，“中国核潜艇之父”黄旭华获得2019年度国家最高科学技术奖。小敏也深受鼓舞，制作了如图所示的潜水艇模型，下列说法错误的是（ ）

A．潜水艇模型是通过改变潜水艇的重力实现沉浮的

B．向内推注射器活塞，水会被压入试管中，可实现潜水艇下沉

C．向外拉注射器活塞，试管内水量适当时，可实现潜水艇悬浮

D．潜水艇模型的试管上绕些铁丝，可保持试管稳定

6．如图，碗可以漂浮在水面上，也可以沉入水底，下列说法正确的是（ ）

A．碗沉入水底时比漂浮在水面上时的浮力小

B．碗沉入水底时受到的浮力等于它的重力

C．碗沉入水底时容器对桌面的压强变大了

D．碗沉入水底时容器底部受到水的压强变大了

7．水平桌面上有一溢水杯，装满某种液体，将小球A放入溢水杯中静止时（如图所示）从杯中溢出了0.6N的液体。下列说正确的是（ ）

第1页/总36页【中考物理】2023届第一轮复习分类专题——力学（提升篇）

一、单选题(共0分)

1．下列实例中，属于减小压强的是（ ）

A．坦克装有履带B．钉尖做得尖锐C．刀刃磨得锋利D．砍刀做得重些

2．两个完全相同的容器中分别装满了两种不同的液体，把甲、乙两球分别轻轻放入两容器中，最后处于如图所示的状态。甲、乙排开液体的重力相等，则甲、乙所受浮力（ ）

A．甲球所受浮力大于乙球B．甲球所受浮力小于乙球

C．甲、乙所受浮力一样大D．无法比较甲乙两球浮力大小

3．物块放在粗糙的斜面上静止，关于该物块的受力示意图，正确的是（ ）

A

．B

．

C

． D

．

4．如图所示，我国自主设计制造的隐形歼击机“歼-20”进入人民空军序列！这标志着中国已

成为世界上继美国之后第二个装备先进隐形战机的国家，亚洲的天空又多出了一支捍卫和平的强大空中作战力量。关于该歼击机的相关物理知识，下列说法中正确的是（ ）

A．若飞行时歼击机所受外力全部消失，它将做减速运动试卷第2页，共16页B．歼击机升空时受到的浮力大于自身的重力

C．歼击机匀速向上飞行时，重力势能逐渐减小

D．歼击机匀速向下飞行时，动能将保持不变

5．共享单车是节能环保的交通工具，小雅同学骑共享单车上学的路上，下列说法正确的是（ ）

A．她在平直路面上匀速前行时自行车受到的动力大于自行车受到的阻力

B．她下坡时不蹬车，单车继续滑行是因为受到惯性的作用

C．她骑车转弯时，运动状态发生了改变

D．若自行车停下，自行车的惯性就消失了

6．如图所示为小明同学某次利用弹簧秤测量某个力时弹簧秤刻度的放大图，则其读数应该是（ ）

A．2.2NB．2.4NC．3.3ND．3.6N

7．“足球进校园”增强了青少年体质。下列现象中能够说明力可以改变物体形状的是

（

）

A．把静止在足球场上的足球踢飞

B．草地上滚动的足球最终停下来第3页/总36页C．守门员双手抱住飞过来的足球

D．足球把足球场上的小草压弯了

8．下列关于生活中常见热现象的解释，错误的是（ ）

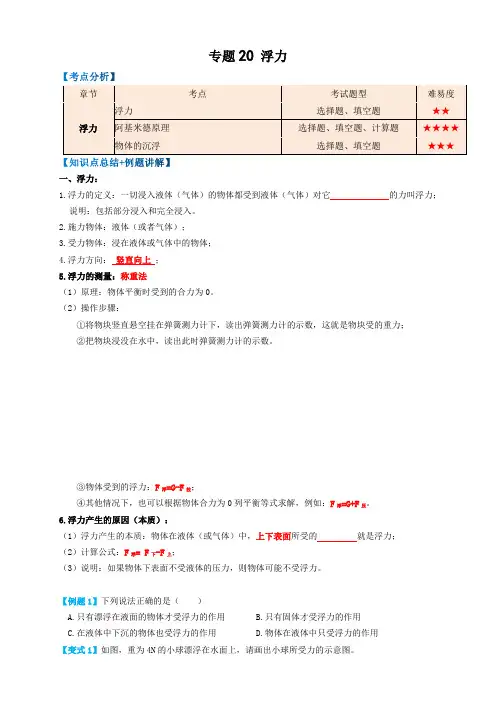

专题20 浮力

章节 考点 考试题型 难易度

浮力 浮力 选择题、填空题 ★★

阿基米德原理 选择题、填空题、计算题 ★★★★

物体的沉浮 选择题、填空题 ★★★

一、浮力：

1.浮力的定义：一切浸入液体（气体）的物体都受到液体（气体）对它 的力叫浮力；

说明：包括部分浸入和完全浸入。

2.施力物体：液体（或者气体）；

3.受力物体：浸在液体或气体中的物体；

4.浮力方向： 竖直向上 ；

5.浮力的测量：称重法

（1）原理：物体平衡时受到的合力为0。

（2）操作步骤：

①将物块竖直悬空挂在弹簧测力计下，读出弹簧测力计的示数，这就是物块受的重力；

②把物块浸没在水中，读出此时弹簧测力计的示数。

③物体受到的浮力：F浮=G-F拉；

④其他情况下，也可以根据物体合力为0列平衡等式求解，例如：F浮=G+F压。

6.浮力产生的原因（本质）：

（1）浮力产生的本质：物体在液体（或气体）中，上下表面所受的 就是浮力；

（2）计算公式：F浮= F下-F上；

（3）说明：如果物体下表面不受液体的压力，则物体可能不受浮力。

【例题1】下列说法正确的是（ ）

A.只有漂浮在液面的物体才受浮力的作用 B.只有固体才受浮力的作用

C.在液体中下沉的物体也受浮力的作用 D.物体在液体中只受浮力的作用

【变式1】如图，重为4N的小球漂浮在水面上，请画出小球所受力的示意图。

【例题2】用弹簧测力计悬挂重为3N的物体，将其浸在水中静止时如图所示。该物体所受浮力为（ ）

A.0.8N

B.0.9N

C.1.2N

D.2.2N

【变式2】一只水桶装满水，总重为60N，其中空桶重20N，用这个水桶从井里提水，当水桶尚未露出水面之前，人所用的拉力为（ ）

A．40N B．小于20N C．0N D．等于20N

【例题3】图中A、B都浸没于液体中，A与容器侧壁紧密接触，B与容器底紧密接触。则：A 浮力，B 浮力（填“受到”或者“不受到”）。

第十章 浮力

——划重点之精细讲义系列

知识点1：浮力

1.浮力产生的原因：

（1）浮力：浸在液体或气体里的物体受到液体或气体竖直向上的托力叫做浮力；

（2）浮力的产生原因：物体下表面受到向上的压力大于物体上表面受到的向下的压力即F浮= F向上-F向下；

（3）浮力方向：，施力物体是液（气）体。

（1）对"浸在"的理解

"浸在"包括"部分浸入"和"全部浸入（即浸没）"两种情况。也就是说，不管是在液体表面漂浮的物体，还是在液体内部悬浮或者沉底的物体，都受到浮力的作用。

（2）称重法测浮力原理

如图所示，对浸在液体中的物体受力分析∶物体受竖直向下的重力G、竖直向上的浮力F浮、弹簧测力计对它竖直向上的拉力F，在这三个力的作用下，物体处于静止状态，因此有G=F浮+F，变形得F浮=G-F。

理解：两种特殊情况下的浮力

（1）物体漂浮时的浮力（图甲）∶物体漂浮时，上表面不受液体压力，因此F浮= F向上。

（2）不受浮力的情况（图乙）∶浸在液体中的物体不一定都受到浮力的作用，当物体的下表面与容器底部（或河床等）紧密贴合时，液体对它没有向上的压力，即F向上=0 N，这时物体不受浮力的作用，如插入河床中的木桩、桥墩等。

重点实验：探究浮力的大小跟哪些因素有关

实验目的

探究浮力大小与物体浸没在液化中的深度的关系 探究浮力大小与物体浸在液体中的体积的关系 探究浮力大小与液体的密度的关系

实验图示

控制变量 物体浸入液体中的体积相同，液体密度相同，物体所处深度不同 液体密度相同，物体浸入液体的体积不同

实验操作 （1）测出物体的重力G;（2）将物体浸没在同一液体中不同深度，分别读出弹簧测力计的示数F1，F2 （1）测出物体的重力G:（2）将物体浸在同一液体中，改变物体浸入液体的体积，分别读出弹簧测力计的示数F1、F2 （1）测出物体的重力G;（2）将物体浸没在不同液体中，并记录弹簧测力计的读数

F1、F2

实验现象 乙、丙两种情况，弹簧测力计的读数相同，即F1=F2 乙、丙两种情况，弹簧测力计的读数不同，且F1＞F2 乙、丙两种情况，弹簧测力计的读数不同，且F1＞F2

1 2023中考物理第一轮复习运动和力（含答案）

一．选择题

1．（2022•日照）如图是探究影响滑动摩擦力大小因素的实验，下列可以增加木块受到滑动摩擦力的是（ ）

A．增加水平拉力的大小

B．在木块上面增加砝码

C．提高木块匀速运动的速度

D．换用木块面积小的一面接触木板

2．如图所示，王亚平老师在做太空抛物实验。抛出后的冰墩墩不受外力作用，下列判断正确的是（ ）

A．冰墩墩的惯性会消失

B．冰墩墩竖直加速下落

C．冰墩墩沿抛出方向做匀速直线运动

D．冰墩墩的运动方向会不断改变

3．（2022•滨州）冰壶又称掷冰壶，冰上溜石，是以队为单位在冰上进行的一种投掷性竞赛项目，被大家喻为冰上的“国际象棋”，它考验参与者的体能与脑力，展现动静之美，取舍之智慧。如图为北京2022年2月北京冬奥会冰壶比赛的情景。下列说法正确的是（ ）

A．运动员将冰壶沿水平冰面投掷后，冰壶由于惯性继续向前运动

B．运动员在冰壶前方“刷冰”，是为了增大摩擦

C．冰壶最终停下来因为不受力的作用 2 D．冰壶静止时，冰壶受到的重力和冰壶对冰面的压力二力平衡

4．（2022•东营）如图所示是运动员比赛时的场景，下列实例中属于减小摩擦的是（ ）

A．乒乓球拍粘上一层橡胶 B．体操运动员在手和器械上涂上镁粉

C．冰球运动员用力握住球杆 D．速滑运动员滑冰时，冰面在冰刀的压力下稍有熔化

5.2022年北京冬奥运会，下列关于冰雪运动的说法中正确的是（）

①甲图中短道速滑运动员沿弯道匀速滑行时，他的运动状态没有改变②乙图中冰球沿水平地面匀速直线滑行时，一定受到平衡力的作用③丙图中的冰壶推出手后仍然向前运动，是因为受到惯性的作用④丁图中花样滑冰运动员做有些动作时会弯膝蹲下，是为了降低重心，避免摔倒.

A. ①②③ B.②④ C.②③④ D.①②③④

6.跳水运动员站在跳板上静止不动，下列说法正确的是( )

北京市2023年中考物理高频考点突破—力学作图原卷版

1．如图所示，一金属球沿光滑斜面滚下，请画出该球所受力的示意图。

2．如图足球从斜面上加速滚下，请在该图中画出此过程中足球所受重力的示意图。

3．手拉小球在水平面内做圆周运动，请在图中画出小球所受重力的示意图。（O为重心）

4．如图所示，在使用以O为支点的杠杆撬动石块时，请画出最小的动力F及其力臂l。

5．如图所示，物体A放置在水地面上静止不动，请在图中用力的示意图画出物体A受到的力。

6．一个乒乓球漂浮在水面上，请你在图中画出它所受重力的示意图。

7．如图所示，一个杯子静止在水平桌面上，请在图中画出杯子所受重力G和支持力F的示意图。

8．如图所示，一个小铁球从C点下沉到A点后保持静止，请在图中画出小球在B点时所受浮力的示意图。

9．图甲是一种高压水枪喷头，其后端压柄为一杠杆。其简化图如图乙所示，O为支点，A为动力作用点，B为阻力作用点，请在图乙中作出：

（1）作用在B点的阻力F2的力臂L2；

（2）作用在A点的最小动力F1及其力臂L1

10．小明在学完浮沉条件后做了“盐水浮鸡蛋”实验，如图所示鸡蛋恰好悬浮在盐水中，请你画出鸡蛋的受力示意图。

11．按题目要求作图：用杠杆称象的情形如图，画出铁笼对杆拉力F的示意图及测力计对杆拉力的力臂L。

12．如图所示，轻质杠杆OMN上挂一重物，为使杠杆在图中位置平衡，请在N端画出最小力的示意图，并标出动力臂l。

13．如图所示，轻质杠杆的支点为O，请画出物块G的重力100N的示意图和力F的力臂。

14．细线悬挂着一个重为5N的小球摆动至如图所示位置，请在图中画出小球所受重力的示意图。

15．如图所示，汽车水平底面上放着一个箱子，箱子随车一起向右匀速运动，请画出箱子受力的示意图。

16．一块为矩形ABCD的均匀金属块置于水平地面上如图所示，若在A点用力F抬起金属块的一端，则力F最小时，画出力F及F的力臂L1。

2023年中考九年级物理第一轮 提升练习：浮力

一、单选题

1．同一只密度计放入三种不同的液体中，密度计露出液面部分的体积VA＜VB＜VC，则浮力和液体密度关系是（ ）

A．FA＜FB＜FC B．FA＞FB＞FC

C．ρA＞ρB＞ρC D．ρA＜ρB＜ρC

2．将同一长方体分别水平与竖直放置在水中，如图所示，它所受到的（ ）

A．向上、向下压力差不等，浮力相等

B．向上、向下压力差不等，浮力不等

C．向上、向下压力差相等，浮力不等

D．向上、向下压力差相等，浮力相等

3．如图所示，放在同一水平桌面上的两个相同容器，分别盛有甲、乙两种液体，现将同样木块分别

放入两容器中，当木块静止时两容器中液面相平。则下列判断正确的是（ ）

A．乙液体的密度比甲液体的小

B．木块在甲液体中受的浮力较大

C．甲液体对容器底部的压强较大

D．盛甲液体的容器对桌面的压强较小

4．下列作图中，有错误的是（ ）

A． 物体AB在平面镜中的A'B'

B． 撬棒动力为F1，其动力臂为L1

C． 物体悬浮在水中的受力示意图

D． 照相机成像原理示意图

5．把一个重0.4N，体积为60cm3的物块轻放入盛满水的烧杯中，当物块静止时，下列说法中正确的是

A．物块漂浮，浮力为0.6N ，水对杯底的压强变大

B．物体悬浮，浮力为0.4N，水对杯底的压强不变

C．物块漂浮，浮力为0.4N ，水对杯底的压强不变

D．物块沉在水底，浮力为0.6N ，水对杯底的压强变大

6．关于力和运动的关系，下列说法正确的是

A．同一轮船从长江驶入海洋，轮船所受的浮力增大

B．如果物体的运动状态发生改变，它一定受到力的作用

C．静止的物体，如果受到推力的作用，它的运动状态一定发生改变

D．高速公路上之所以对汽车有最大限速，原因是速度越大惯性越大

7．下列说法中正确的是（ ）

A．飞机升空是因为飞机受到浮力的作用

B．轮船从长江入海口驶向大海过程中所受浮力变大

北京市2023年中考物理高频考点突破—力学作图答案版

1．

【详解】小球沿光滑的斜面滚下，不受摩擦力，受重力和斜面给它的支持力，过物体重心分别沿竖直向下、垂直于斜面向上的方向画一条带箭头的线段，分别用G、F表示，如图所示：

2．

【详解】重力的方向是竖直向下的，过球心沿竖直向下的方向画一条带箭头的线段，用符号G表示，如下图所示：

3． 【详解】过球心沿竖直向下的方向画一条带箭头的线段，并用符号G表示，如下图所示

4．

【详解】由图示可知，O为支点，撬动石块时，阻力、阻力臂不变，由杠杆平衡条件可知，当用杠杆上支点O和最远端之间的距离为动力臂时，动力臂最大，此时动力最小、最省力；动力作用在杠杆最上端点，方向垂直于杠杆向下，据此画出最小动力F和动力臂l，如下图所示：

5．

【详解】物体静止在水平面上，受到重力G和支持力F，这两个力平衡，重力从重心竖直向下画，支持力从重心竖直向上画，标出字母符号，注意两个力长度相同，如图所示： 6．

【详解】乒乓球漂浮在水面上，受到的重力的方向是竖直向下的，用符号G表示。因此可过球心沿竖直向下的方向画一条带箭头的线段表示出重力，如图所示：

7．

【详解】重力从重心竖直向下画，标出符号G，支持力从重心竖直向上画，标出符号F，注意两个力大小相等，所画的长度要相等，如图所示：

8．

【详解】小铁球在水中下沉，在到达A点前受到重力和浮力的作用，重力G竖直向下，浮力F浮竖直向上，如下图所示：

9．

【详解】（1）过支点O作阻力F2的作用线的垂线段，则垂线段的长即为阻力臂L2。

（2）由杠杆平衡条件

1122FLFL

可知，在阻力跟阻力臂的乘积一定时，动力臂越长，动力越小；图中支点在O点，动力作用在A点，因此OA作为动力臂时最长；图中阻力使杠杆有逆时针转动的趋势，为使杠杆平衡，则动力应使杠杆有顺时针转动的趋势，所以动力的方向应该斜向下；过点A垂直于OA向下作出最小动力F1的示意图，如图所示：
