砂砾石道路工程施工方案

砂砾石路面

1、工艺流程：

检验砂石质量→分层铺筑砂石→洒水→夯实或碾压→找平验收

2、对级配砂石进行技术鉴定，如是人工级配砂石，应将砂石拌合均匀，其质量均应达到设计要求或规范的规定。

3、分层铺筑砂石。

1）铺筑砂石的每层厚度，一般为15～20cm，不宜超过 30cm，分层厚度可用样桩控制。视不同条件，可选用夯实或压实的方法。大面积的砂石垫层，铺筑厚度可达 35cm，宜采用 6～10t 的压路机碾压。

2）砂和砂石地基底面宜铺设在同一标高上，如深度不同时，基土面应挖成踏步和斜坡形，搭槎处应注意压（夯）实。施工应按先深后 浅的顺序进行。

3）分段施工时，接槎处应做成斜坡，每层接岔处的水平距离应错开 0.5～1.0m，并应充分压（夯）实。

4）铺筑的砂石应级配均匀。如发现砂窝或石子成堆现象，应将该处砂子或石子挖出，分别填入级配好的砂石。

4、洒水：铺筑级配砂石在夯实碾压前，应根据其干湿程度和气候条件，适当地洒水以保持砂石的最佳含水量，一般为 8～12%。

5、夯实或碾压；夯实或碾压的遍数，由现场试验确定。用木夯或蛙式打夯机时，应保持落距为 400～500mm，要一夯压半夯，行行相 接，全面夯实，一般不少于3遍。采用压路机往复碾压，一般碾

压不 少于4遍，其轮距搭接不小于50cm。边缘和转角处应用人工或蛙式打夯机补夯密实。

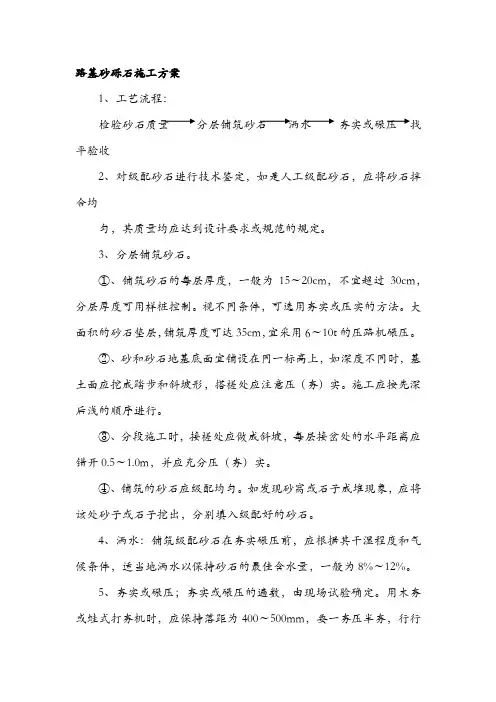

路基砂砾石施工方案

1、工艺流程：

检验砂石质量 分层铺筑砂石 洒水 夯实或碾压 找平验收

2、对级配砂石进行技术鉴定，如是人工级配砂石，应将砂石拌合均

匀，其质量均应达到设计要求或规范的规定。

3、分层铺筑砂石。

①、铺筑砂石的每层厚度，一般为15～20cm，不宜超过30cm，分层厚度可用样桩控制。视不同条件，可选用夯实或压实的方法。大面积的砂石垫层，铺筑厚度可达35cm，宜采用6～10t的压路机碾压。

②、砂和砂石地基底面宜铺设在同一标高上，如深度不同时，基土面应挖成踏步和斜坡形，搭槎处应注意压（夯）实。施工应按先深后浅的顺序进行。

③、分段施工时，接槎处应做成斜坡，每层接岔处的水平距离应错开0.5～1.0m，并应充分压（夯）实。

④、铺筑的砂石应级配均匀。如发现砂窝或石子成堆现象，应将该处砂子或石子挖出，分别填入级配好的砂石。

4、洒水：铺筑级配砂石在夯实碾压前，应根据其干湿程度和气候条件，适当地洒水以保持砂石的最佳含水量，一般为8%～12%。

5、夯实或碾压；夯实或碾压的遍数，由现场试验确定。用木夯或蛙式打夯机时，应保持落距为400～500mm，要一夯压半夯，行行相接，全面夯实，一般不少于3遍。采用压路机往复碾压，一般碾压不少于4遍，其轮距搭接不小于50cm。边缘和转角处应用人工或蛙式打夯机补夯密实。

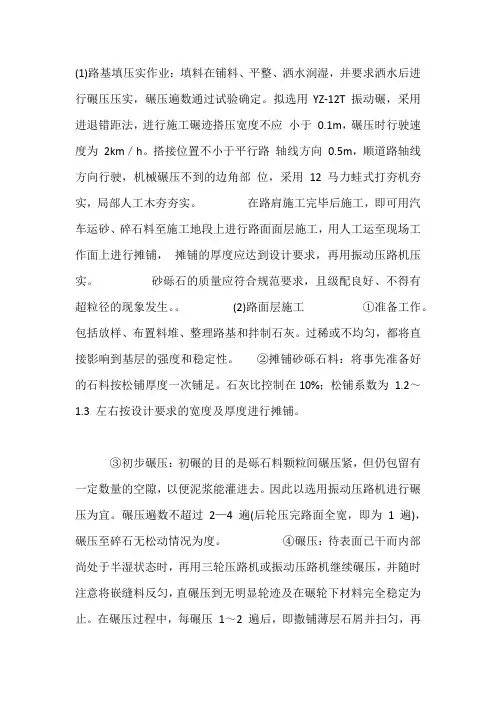

(1)路基填压实作业：填料在铺料、平整、洒水润湿，并要求洒水后进行碾压压实，碾压遍数通过试验确定。拟选用YZ-12T 振动碾，采用进退错距法，进行施工碾迹搭压宽度不应 小于 0.1m，碾压时行驶速度为 2km／h。搭接位置不小于平行路 轴线方向 0.5m，顺道路轴线方向行驶，机械碾压不到的边角部 位，采用 12 马力蛙式打夯机夯实，局部人工木夯夯实。 在路肩施工完毕后施工，即可用汽车运砂、碎石料至施工地段上进行路面面层施工，用人工运至现场工作面上进行摊铺， 摊铺的厚度应达到设计要求，再用振动压路机压实。 砂砾石的质量应符合规范要求，且级配良好、不得有超粒径的现象发生。。 (2)路面层施工 ①准备工作。包括放样、布置料堆、整理路基和拌制石灰。过稀或不均匀，都将直接影响到基层的强度和稳定性。 ②摊铺砂砾石料：将事先准备好的石料按松铺厚度一次铺足。石灰比控制在10%；松铺系数为 1.2～1.3 左右按设计要求的宽度及厚度进行摊铺。

③初步碾压：初碾的目的是砾石料颗粒间碾压紧，但仍包留有一定数量的空隙，以便泥浆能灌进去。因此以选用振动压路机进行碾压为宜。碾压遍数不超过 2—4 遍(后轮压完路面全宽，即为 1 遍)，碾压至碎石无松动情况为度。 ④碾压：待表面已干而内部尚处于半湿状态时，再用三轮压路机或振动压路机继续碾压，并随时注意将嵌缝料反匀，直碾压到无明显轮迹及在碾轮下材料完全稳定为止。在碾压过程中，每碾压 1～2 遍后，即撒铺薄层石屑并扫匀，再进行碾压，以使砾石料缝隙内的泥浆泛到表面与所撒石屑粘结成整体。

⑤质量要求：表面应平整、坚实，不得有松散、弹簧等现象。用压路机碾压后，不得有明显轮迹。面层与其他构筑物接顺，不得有积水现象。施工完的路面外观尺寸允许偏差应符合有关规范要求。 ⑥:养生要求：在路面铺筑碾压完毕后，应采用洒水车定时养生15天以上。

1

1、工程概述

甘肃洮河吉利水电站是洮河流域规划“九（甸峡）～海（甸峡）”河段峡城梯级规划调整报告所确定的莲麓二级（峡城）电站与海甸峡电站之间的插补电站。吉利水电站为一座引水式电站，由闸坝枢纽、引水系统（引水渠道）、电站厂房等组成。引水枢纽距上游正在建设的莲麓二级（峡城）水电站约2.3km，距下游已完建的海甸峡水电站约13.4km；引水渠紧邻洮河左岸Ⅰ、Ⅱ级阶地前缘平行现代河槽布设，厂房位于洮河左岸河漫滩上，相距引水渠渠首1.8km，电站设计正常挡水位2020.50m。电站以发电为主，额定水头8.5m，发电引用流量270m3/s，装机容量20MW（2×10MW），属Ⅳ等小⑴型工程。

安装间基础及厂房右侧回填采用明渠开挖时所产生的砂砾石进行分层填筑。其中，安装间基础回填区域为：（厂横0+020.650--0-008.350，厂纵0+0.000--0+57.13,EL1992.60—EL2016.900）；厂房右侧回填区域为：（厂横0+056.250--0-086.500，厂纵0+0.000--0+57.13,EL1990.600—EL2016.900）。具体回填区间以现场实测资料为准。

2、回填主要工程量

2.1主要工程量

主要工程量见下表（1-1）

主要工程量表 表1-1

序号 项目 单位 方量 备注

1 安装间基础回填 m3 15000 以实际发生量为准

2 主厂房右侧回填 m3 18500 以实际发生量为准

3 反滤料回填 m3 200 以实际发生量为准

2.2编制原则和依据

2.2.1编制原则

按照合同要求实现工期目标，保证工程质量，加快施工进度。 2

2.2.2编制依据

1.设计图纸：

2.国家现行施工规范

《砂砾石回填施工规范》（DL/T5129--2001）

3.质量控制目标

在砂砾石回填及碾压施工过程中严格按照施工图纸及规范要求施工，在施工过程中及时调整，优化施工，保证施工质量和施工进度。
